BEDIENUNGSANLEITUNG T750 NAD

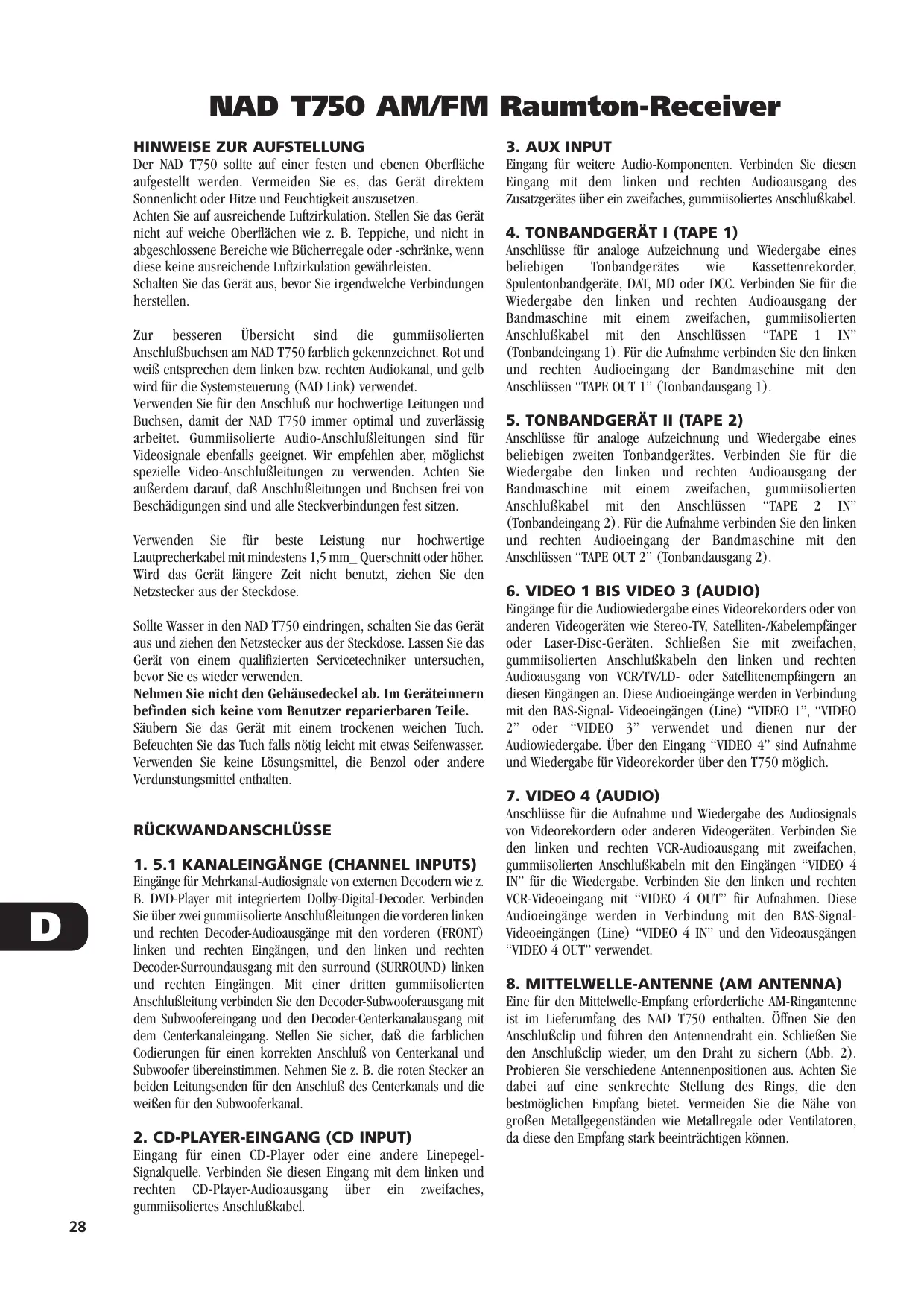

HINWEISE ZUR AUFSTELLUNG

Der NAD T750 sollte auf einer festen und ebenen Oberfläche aufgestellt werden. Vermeiden Sie es, das Gerät direktem Sonnenlicht oder Hitze und Feuchtigkeit auszusetzen.

Achten Sie auf ausreichende Luftzirkulation. Stellen Sie das Gerät nicht auf weiche Oberflächen wie z. B. Teppiche, und nicht in abgeschlossene Bereiche wie Bucherregale oder -schranke, wenn diese keine ausreichende Luftzirkulation gewährleisten.

Schalten Sie das Gerät aus, bevor Sie irgendwelche Verbindungen herstellen.

Zur besseren Übersicht sind die gummisolierten Anschlußbuchsen am NAD T750 farblich gekennzeichnet. Rot und weiß entsprechen dem linken bzw. rechten Audiokanal, und gelb wird für die Systemsteuerung (NAD Link) verwendet.

Verwenden Sie für den Anschluß nur hochwertige Leitungen und Buchsen, damit der NAD T750 immer optimal und zuverwässig arbeitet. Gummisolierte Audio-Anschlußleitungen sind für Videosignale ebenfalls geeignet. Wir empfehlen aber, möglichst spezielle Video-Anschlußleitungen zu verwenden. Achten Sie außerdem daraufuf, daß Anschlußleitungen und Buchsen frei von Beschädigungen sind und alle Steckverbindungen fest sitzen.

Verwenden Sie für Beste Leistung nur hochwertige Lautprecherkabel mit mindestens 1,5mm Querschnitt oder höher. Wir das Gerät längerere Zeit nicht benutzt, ziehen Sie den Netzstecker aus der Steckdose.

Solle Wasser in den NAD T750 eindringen, schalten Sie das Gerät aus undziehen den Netzstecker aus der Steckdose. Lassen Sie das Gerät von einem qualifizierten Servicetechniker untersuchen, bevor Sie es wieder verwenden.

Nehmen Sie nicht den Gehäusedeckel ab. Im Geräteinnern befinden sich keine vom Benutzer reparierbaren Teile.

Säubern Sie das Gerät mit einem trockenen weichen Tuch. Befeuchten Sie das Tuch falls nichticht mit etwas Seifenwasser. Verwenden Sie keine Lösungsmittel, die Benzol oder andere Verdunstungsmittel enthalten.

RÜCKWANDANSCHLUSSE

1.5.1 KANALEINGÄNGE (CHANNEL INPUTS)

Eingänge für Mehrkanal-Audiosignale von externen Decodern wie z. B. DVD-Player mit integriertem Dolby-Digital-Decoder. Verbinden Sie über zwei gummii solierte Anschlußleitungen die vorderen linken und rechten Decoder-Audioausgänge mit den vorderen (FRONT) linken und rechten Eingängen, und den linken und rechten Decoder-Surroundausgang mit den surround (SURROUND) linken und rechten Eingängen. Mit einer dritten gummii solierten Anschlußleitung verbinden Sie den Decoder-Subwooferausgang mit dem Subwoofereingang und den Decoder-Centerkanalausgang mit dem Centerkanaleingang. Stellen Sie sicher, daß die farblichen Codierungen für einen korrekten Anschluß von Centerkanal und Subwoofer übereinstimmen. Nehmen Sie z. B. die roten Stecker an beiden Leitungsenden für den Anschluß des Centerkanals und die weiß für den Subwooferkanal.

2. CD-PLAYER-EINGANG (CD INPUT)

Eingang für einen CD-Player oder eine andere Linepegel-Signalquelle. Verbinden Sie diesen Eingang mit dem linken und rechten CD-Player-Audioausgang über ein zweifaches, gummisoliertes Anschlußkabel.

3. AUX INPUT

Eingang für weitere Audio-Komponenten. Verbinden Sie diesen Eingang mit dem linken und rechten Audioausgang des Zusatzgerätes über ein zweifaches, gummisoliertes Anschlußkabel.

Anschlüsse für analoge Aufzeichnung und Wiedergabe eines beliebigen Tonbandgerätes wie Kassettenrekorder, Spulentonbandgeräte, DAT, MD oder DCC. Verbinden Sie für die Wiedergabe den linken und rechten Audioausgang der Bandmaschine mit einem zweifachen, gummisolierten Anschlußkabel mit den Anschlüsen "TAPE 1 IN" (Tonbandeingang 1). Für die Aufnahme verbinden Sie den linken und rechten Audioeingang der Bandmaschine mit den Anschlüsen "TAPE OUT 1" (Tonbandausgang 1).

Anschlüsse für analoge Aufzeichnung und Wiedergabe eines beliebigen zweiten Tonbandgerätes. Verbinden Sie für die Wiedergabe den linken und rechten Audioausgang der Bandmaschine mit einem zweifichen, gummisolierten Anschlußkabel mit den Anschlüsen "TAPE 2 IN" (Tonbandeinggang 2). Für die Aufnahme verbinden Sie den linken und rechten Audioeinggang der Bandmaschine mit den Anschlüsen "TAPE OUT 2" (Tonbandausgang 2).

6. VIDEO 1 BIS VIDEO 3 (AUDIO)

Eingänge für die Audiowiedergabe eines Videorekorders oder von anderen Videogeräten wie Stereo-TV, Satellten-/Kabelempfänger oder Laser-Disc-Geräten. Schließen Sie mit zweifachten, gummiiisolierten Anschlußkabeln den linken und rechten Audioausgang von VCR/TV/LD- oder Satellitenempfängern an diesen Eingängen an. Diese Audioeingänge werden in Verbindung mit den BAS-Signal- Videoeingängen (Line) "VIDEO 1", "VIDEO 2" oder "VIDEO 3" verwendet und dieren nur der Audiowiedergabe. Über den Eingang "VIDEO 4" sind Aufnahme und Wiedergabe für Videorekorder über den T750 möglich.

7. VIDEO 4 (AUDIO)

Anschlüsse für die Aufnahme und Wiedergabe des Audiosignals von Videorekordern oder anderen Videogeräten. Verbinden Sie den linken und rechten VCR-Audioausgang mit zweifichen, gummiiisolierten Anschlußkabeln mit den Eingängen "VIDEO 4 IN" für die Wiedergabe. Verbinden Sie den linken und rechten VCR-Videoeingang mit "VIDEO 4 OUT" für Aufnahmen. Diese Audioeingänge werden in Verbindung mit den BAS-Signal-Videoeingängen (Line) "VIDEO 4 IN" und den Videoausgängen "VIDEO 4 OUT" verwendet.

8. MITTELWELLE-ANTENNE (AM ANTENNA)

Eine für den Mittelwelle-Empfang erforderliche AM-Ringantenne ist im Lieferumfang des NAD T750 enthalten. Öffnen Sie den Anschlußclip und führen den Antennendraht ein. Schließen Sie den Anschlußclip wieder, um den Draht zu sichern (Abb. 2). Probieren Sie verschiedene Antennenpositionen aus. Achten Sie darauf auf eine senkrechte Stellung des Rings, die den bestmöglichen Empfang bietet. Vermeiden Sie die Höhe von großenen Metallgegenständen wie Metallregale oder Ventilatoren, da diese den Empfang stark beeinträchtigen können.

HINWEIS: Wenn kein zufriedenstellender Empfang mit der mitgelieferten AM-Ringantenne allein erreicht werden kann, empfehlen wir den Anschluß einer externen Antenne. Entfernen Sie die AM-Ringantenne nicht und schließen Sie an den Klemmen "AM ANTENNA" nichts anderes als die AM-Ringantenne an. Das Antennenkabel zur Ringantenne sollte nicht länger als 3 m sein.

9. UKW-ANTENNE (FM ANTENNA)

Die mitgelieferte UKW-Flachhandleitungsantenne sollen am Anschluß “FM ANTENNA” auf der Gehäuserückseite angeschlossen (Abb. 1), und auf einer senkrechten Oberfläche in Form eines “T” angebracht werden.

Ein mangelhaftes FM-Signal führ in der Regel und besonders bei Stereoempfang zu einem hohen Störgeräuschpegel und zu Störungen aus externen elektrischen Energiequellen. In Gegenmen mit schlechtem UKW-Empfang kann die Leistung des Tuners durch die Verwendung einer extern montierten UKW-Anteenne verbessert werden. In einem Elektrofachgeschäft erhalten Sie die entsprechenden Informationen und Dienstleistungen für eine ihren Empfangsbedingungen entsprechende Außenantenne.

10. SOFT CLIPPING

Die Belastung eines Verstärkers über seine nominale Ausgangsleistung hinaus erzeugt bei lauten Passagen harte Verzerrungen. Dies wird durch das Abschneiden oder "Hard Clipping" der Ausgangsspitzen verursacht, für deren Wiedergabe der Verstärker nicht ausgelegt ist. Der "Soft Clipping"-Schaltkreis von NAD sorgt in solchen Fälle für eine weiche Ausgangssignalbegrenzung und minimiert hörbare Verzerrungen bei einer Übersteuerung des Verstärkers.

Wenn Sie in der Regel bei niedriger Ausgangslautstärke Musik horen, kann der Schalter für "Soft Clipping" in Stellung "AUS" (Off) bleiben. Bevorzugten Sie jedoch eine hohe Ausgangslautstärke mit ausgereizter Veränderkerleistung, schalten Sie das "Soft Clipping" über diesen Schalter ein.

11. VIDEO 1 BIS 3 (VIDEO)

Anschluß für ein BAS-Signal an den Videoeingängen “VIDEO 1”, “VIDEO 2” oder “VIDEO 3”. Schließen Sie mit zweifichen, gummiiisolierten Anschlußskabeln den linken und rechten Videoausgang von VCR/TV/LD- oder Satellitenempfängern an diesen Eingängen an. VIDEO 1 bis 3 dieren nur der Videowiedergabe. Über den Eingang “VIDEO 4” sind Aufnahme und Wiedergabe für Videorekorder über den T750 möglich.

12. VIDEO 4 (VIDEO)

Anschluß für ein BAS-Signal am Videoeingang “VIDEO 4”. Schließen Sie mit einem gummisolierten Anschlußskabel den VCR-Videoausgang am Anschluß “VIDEO 4 IN” für die Wiedergabe an. Verbinden Sie “VIDEO 4 OUT” mit dem VCR-Videoeingang zur Aufnahme von Video signalen von den Engängen “VIDEO 1”, “VIDEO 2” oder “VIDEO 3”.

13. MONITORAUSGANG (MONITOR OUT)

BAS-Ausgangssignal für den Anschluß eines TV-Gerätes oder Videomonitors zur Überwachung von an "VIDEO 1" bis "VIDEO 4" angeschlossenen Videoquellen. Verbinden Sie mit einem gummiiisolierten Anschlußkabel den TV- oder Monitor-Videoeingang mit "MONITOR OUT". Über diesen Ausgang kann bei Bedarf auch zusätzlich aufgenommen werden. Eine Videoüberwachung ist dann nur über den Ausgang des Videorekorders möglich.

14. VORVERSTÄRKERAUSGANG (AUDIO PRE-OUTS)

Im NAD T750 Receiver befinden sich f芮 Leistungsverträker für die Versorgung aller angeschlossenen Laufsprecher (Links, Rechts, Center, Surround links, Surround rechts). Der T750 kann aber ebenso als Vorverträker für die Ansteuerung externer Leistungsverträker verwendet werden. Auf diese Weise nutzen Sie alle Einstellfunktionen des T750 wie Eingangswahl, Surroundmodus, Lautzärke, Klangeinsteller usw. Die externen Leistungsverträker versorgen aber die an diesen angeschlossenen Laufsprecher und nicht die im T750 integrierten Leistungsverträker für jeder Kanal.

Verbinden Sie mit gummiisolierten Anschlußkabeln die Vorverstärkerausgänge vorn links und rechts (FRONT LEFT und RIGHT), Center, und/oder surround links und rechts (SURROUND LEFT und RIGHT) mit den externen Leistungsverstärkern. Schließen Sie die Lautsprecher an den externen Leistungsverstärkern an.

HINWEISE: Schlieben Sie niemals die Lautspracherausgänge des T750 und die Lautspracherausgänge eines externen Verständers an dieselben Lautspricher an.

Stellen Sie sicher, daß der T750 und die mit diesen zu verbindenden externen Leistungsveränder ausgeschaltet sind. Schalten Sie die Geräte bei geringer Lautstärkeeinstellung erst ein, nach dem alle Anschlußverbindungen hergestellt sind.

15. SUBWOOFERAUSGANG (SUB WOOFER OUT)

Im Gegensatz zu den fünf oben beschrieben Vollbereichskanänen ist im T750 kein Leistungsverträger für einen zusätzlichen Subwoofer eingebaut. Der Subwoofer-Vorverträkerausgang erhögt den Anschluß eines SubBaßloutsprechersystems mit eigenen Leistungsverträger.

16. VORDERE LAUTSPRECHER (FRONT SPEAKERS)

These Laufsprecherausgänge werden mit der Taste "SPEAKERS" auf der Frontplatte ein- und ausgeschaltet.

Verbinden Sie den rechten Laufsprecher mit den Klemmen “R +” (rechts +) und “R -” (rechts -) und acht den Sie darauf darauf, daß “R +” mit der Klemme “+” des Laufsprechers und “R -” mit der Klemme “-” des Laufsprechers verbunden ist.

Schlieben Sie den linken Laufsprecher an den Klemmen “L +” (links +) und “L -” (links -) in der gleichen Weise an.

Verwenden Sie für den Anschluß von Lautsprechnern am NAD T750 immer schwere Litzenleitungen (1,5 mm_ oder höher).

Lösen Sie die Lautspricheranschluss-Kunststoffmutter. Führer Sie die Endhülse oder das blanke Leitungsende in das Loch ein und sichern Sie die Leitung durch festes Anziehen der Kunststoffmutter (Abb. 3). Achten Sie darauf, daß keine blanken Litzen von Lautspricherleitungen die Rückwand oder andere Anschüsse berühren. Stellen Sie sicher, daß das blanke Leitungsende oder die Endhülse nur ca. 1 cm lang ist und keine losen Litzen aus dem Lautspricherkabel Herausragen.

ACHTUNG: Dieses Gerät liefert nur bei Anschluß von Laufsprechern, deren Impedanz im Arbeitsbereich des Gerätes liegt, optimale Klangqualität. Prüfen Sie deshalb die nachfolgenden Daten und schreiben Sie nur Laufsprecher mit der geeigneten Impedanz an.

Vordere Lautsprecher (FRONT SPEAKERS): 4 min.

Center-Lautsprecher (CENTER SPEAKER): 4 min.

Surround-Laatsprecher (SURROUND SPEAKERS): 6 min.

17. CENTER-LAUTSPRECHER (CENTER SPEAKER)

Dieser Anschluß ist für den Center-Lautsprecher, der in den Modi “Dolby Pro Logic” und “Dolby 3 Stereo” des T750 oder mit aktiviertem Eingang “5.1 Ch.” verwendet wird. Verbinden Sie die Klemme “Center +” mit der Klemme “+” des Center-Lautsprechers und “Center -” mit der Klemme “-” des Center-Lautsprechers.

Isolieren Sie ca. 1 cm von der Laufsprecherleitung ab und verdrillen Sie die blanken Drähte zur Vermeidung von losen Litzen. Der Anschluß an den Klemmen geschieht in der gleichen Weise wie bei den Klemmen der vorderen Laufsprecher (FRONT SPEAKERS). Center-Laufsprecher arbeiten gemeinsam mit den vorderen Laufsprechern und konnen mit der Taste "SPEAKERS" auf der Frontplatte ein- und ausgeschaltet werden.

18. SURROUND-LAUTSPRECHER (SURROUND SPEAKERS)

Dieser Anschluß ist für die hinteren Laufsprecher, die in den Modi “Dolby Pro Logic” oder “Hall” des T750 oder mit aktiviertem Eingang “5.1 Ch.” verwendet werden. Verbinden Sie den rechten Surround-Laufsprecher mit den Klemmen “R +” (rechts +) und “R -” (rechts -) und achten Sie darauf darauf, daß “R +” mit der Klemme “+” des Laufsprechers und “R -” mit der Klemme “-” des Laufsprechers verbunden ist.

Schlieben Sie den linken Laufsprecher an den Klemmen “L +” (links +) und “L -” (links -) in der gleichen Weise an.

Isolieren Sie ca. 1 cm von der Laufsprecherleitung ab und verdrillen Sie die blanken Drähte zur Vermeidung von losen Litzen. Der Anschluß an den Klemmen erfolgt in der gleichen Weise wie bei den Klemmen der vorderen Laufsprecher (FRONT SPEAKERS). Surround-Laufsprecher arbeiten gemeinsam mit den vorderen Laufsprechern und konnen mit der Taste "SPEAKERS" auf der Frontplatte ein- und ausgeschaltet werden.

19. SYSTEMSTEUERUNG (NAD LINK IN, OUT)

Über den NAD-LINK-Anschluß werden Befehle von und zu anderen mit NAD-LINK-Anschlüssen ausgestatteten Geräten übertragen. Dadurch ist die zentrale Steuerung eines ganzen Systems und der Grundfunktionen anderer NAD-Komponenten (Tuner, CD-Player oder Kassettendecks), die ebenfalls mit NAD-Link ausgestattet sind, über die Fernbedienung des Verständers möglich. Für eine Funktion mit anderen Geräten verbinden Sie den Anschluß “NAD-LINK OUT” am T750 mit dem Anschluß “NAD-LINK IN” eines anderen Gerätes. NAD-LINK-Anschlüsse können in Reihe geschlossen werden, immer IN auf OUT, so daß ein ganzes System über die Fernbedienung eines Gerätes bedient werden kann.

20. NETZAUSGänge (AC OUTLETS, NUR 120 V-VERSIONEN FÜR NORDAMERIKA)

Die Netzleitungen anderer Audiosystemergeite konnen direkt an den Netzausgaben des T750 angeschlossen werden.

Schließen Sie ein anderes Stereogerät am geschalteten Netzausgang (SWITCHED AC) an, wird diesen Gerät nur dann mit Strom versorgt, wenn der T750 eingeschaltet ist.

Schließen Sie ein anderes Stereogerät am ungeschalteten Netzausgang (SWITCHED AC) an, wird diese Gerät auch dann mit Strom versorgt, wenn der T750 ausgeschelt ist.

HINWEIS: Die Netzausgabe sollenn nur mit Geräten verwendet werden, bei denen die GEMEINSAME Leistungsaufnahme 120 Watt nicht übersteigt.

21. NETZKABELANSCHLUB (AC POWER CORD)

Wenn alle Anschlußverbindungen am Verträger hergestellt sind, stecken Sie das Netzkabel in eine geeignete Steckdose mit Netzspannung.

FRONTPLATTENELEMENTE NETZSCHALTER-, LAUTSPRECHER- UND KOPFHÖRERFUNKTIONEN

1. NETZ (POWER)

Wenn Sie die Taste "POWER" drucken, wechselt der Receiver in den Bereitschaftsmodus (STAND-BY). Die Stand-by-Anzeige (Nr. 2) über der Drucktaste "POWER" leuchtet auf. Drucken Sie dann auf eine beliebige Eingangswahltaste auf der Frontplatte, um den Receiver einzuschalten. Wenn Sie die Fernbedienung verwenden, betätigten Sie zum Einsatzen des Gerätes die grüne Taste "STAND-BY" (direkt über der Taste SPEAKERS'). Das Anzeigefeld leuchtet mit der gewährten Tonquelle auf und die Stand-by-Anzeige verloßt.

Erneutes Drücken des POWER-Schalters schaltet das Gerät vollständig AUS. Voreingestelte Radiosender für den Tuner und Surroundklang-Feineinstellungen werden im NAD T750 in einem gespferteten Speicher abgelegt. Diese Informationen bleiben auch nach einem vollständigem Ausschalten oder Trennen vom Netz für mehrere Wochen erhalten.

FERNBEDIENUNG

STAND-BY-Drucktaste (grün, Nr. 1 auf Zeichnung der Fernbedienung): Drücken Sie diese Taste, wenn Sie das Gerät aus dem Betriebsmodus in den Bereitschaftsmodus und umgekehrt schalten sollen: Drücken Sie diese Taste noch einmal, um das Gerät aus dem Bereitschaftsmodus einzuschalten. Die zuletzt ausgewählte Tonquelle wird im Anzeigefeld angezeigt.

HINWEIS: Der Bereitschaftsmodus wird durch die Leuchtanzeige (Nr. 2) über dem grünen Schalter “POWER” auf der Frontplatte (Nr. 1) angezeigt.

Im Bereitschaftsmodus verbraucht der T750 sehr weniger Energie. Wir empfehlen aber trotzdem, das Gerät ganz auszuschalten, wenn es für eine Tage nicht benutzt werden sollte. Das Gerät wird durch Drücken auf die Drucktaste "POWER" auf der Frontplatte (Nr. 1) ganz ausgeschelt. Dabei verlöschen alle Leuchtanzeigen. Drücken Sie diese Taste, um das Gerät einschalten. Drücken Sie diese Taste noch einmal, um das Gerät auszuschalten.

2. STANDBY-ANZEIGE

These grüne LED leuchtet beim Einsatzen des Receivers in den Bereitschaftsmodus (STAND-BY). Weitere Informationen dazu finding Sie im Abschnitt 1 in dieser Kapitel.

These LED leuchtet ebenfalls auf, wenn der Receiver einen Befehl von der mitgelieferten Fernbedienung erhält.

3. KOPFHÖRERBUCHSE (HEADPHONE SOCKET)

Musikhören über Kopflörer erhöht eine 6,3 mm Stereo-Klinkenbuchse. Hinter dieser Buchse verbirgt sich ein separater Veränderker, der den Anschluß gängiger Kopflörer mit beliebiger Impedanz erlaubt. Die Lautstärke-, Klang- und Balanceeinsteller arbeiten dann für den Kopflörerbetrieb. Um Kopflörer mit anderen Anschlußsteckern wie z. B. 3,5 mm Klinkenstecker anzuschreiben, können entsprechende Adapter verwendet werden.

Die Lautsprecher konnen mit den Tasten "SPEAKERS" (Nr. 4) für ausschließlich Musikhören über Kopfhörer abgeschaltet werden.

HINWEIS: Musikhören bei sehr hoher Lautstärke kann das Gehör schädigen.

4. LAUTSPRECHER (SPEAKERS)

Die Taste "SPEAKERS" schaltet die an den Klemmen "FRONT SPEAKERS", "CENTER SPEAKERS" und "SURROUND SPEAKERS" angeschlossenen Laufsprecher ein oder aus. Sind die Laufsprecher aktiviert, leuchtet die Anzeige "SPEAKERS" auf.

Drücken Sie die Taste "SPEAKERS" um die Wiedergabe aller Laufsprecher abzuschalten und die Musikwiedergabe ausschließlich mit Kopfhörern (Nr. 3) zu entwickeln.

HINWEIS: Verringern Sie immer die Lautstärke, bevor Sie Laufsprecher ein- oder ausschalten.

EINGANGS- UND MONITORWAHLSCHALTER 5. EXT. 5.1CH

Wähl das Mehrkanalausgangssignal von einem an den Eingang "5.1 Ch." angeschlossenen DVD-Player oder externen Decoder als aktiven Eingang.

HINWEIS: Die Surroundmodus-Taste (Nr. 16) ist in this Modus ohne Wirkung.

Bei aktiviertem Eingang "Ext. 5.1 Ch." ist von den Ausgängen "TAPE 1", "TAPE 2" und "VIDEO 4" kein Audiosignal verfügbar.

6. VIDEO 1 BIS VIDEO 4, TAPE 1, TAPE 2 MONITOR, FM, AM, AUX, CD.

These Tasten wahlen den aktiven Eingang für den T750 und damit das an die Laufsprecher, Tonband- und TV-Monitorausgänge und an den Ausgang "VIDEO 4" gesendete Signal.

Der Name des aktiven Eingangs und der Surroundmodus erschinen im Anzeigefeld.

VIDEO 1 bis VIDEO 3 Wähl das Signal von einem an Video 1, 2 oder 3 angeschlossenen Stereo-TV/Kabel-/Satellitenempfänger oder Laser-Disc-Gerätes als aktiven Eingang. Je nach Auswahl wird "VIDEO 1", "VIDEO 2" oder "VIDEO 3" im Anzeigefeld angezeigt.

VIDEO 4 VCR Wähl den an "VIDEO 4" angeschlossenen Videorekorder als aktiven Eingang. Bei Auswahl wird im Anzeigefeld "VIDEO 4" angezeigt.

TAPE 2 MONITOR Wählt die Wiedergabe einer Bandmaschine oder die Überwachung von Aufnahmen, die gerade über den Eingang "Tape 2" gemacht werden. Drücken Sie die Taste "TAPE 2" einmal für eine Aktivierung und ein weiteres Mal, um zur normalen Eingangseinstellung zurückzukehren.

Die Bandüberwachungsfunktion "TAPE 2"ändert nicht dieGPCade aktuelle Eingangsauswahl. Ist z.B. "CD" der aktive Eingang, wenn "TAPE 2" gedrück wird, bleibt das CD-Signal aktiv und wird immer noch an die Ausgangsbuchsen "TAPE 1", "TAPE 2" und "VIDEO 4 OUT" gesendet. Sie horen dann allerdings aus den Lautsprechnen den Ton von der an "TAPE 2" angeschlossenen Bandmaschine. Die Anzeige im alphanumericischen Abschnitt des Anzeigefeldsändert sich bei aktiver Bandüberwachung fur 3 Sekunden in "TAPE 2" Danach wird wieder der aktive Eingang angezeigt. Bis zur Deaktivierung von "TAPE 2" bleibt die Anzeige "T-2 MONITOR" über dem alphanumericischen Abschnitt erhalten.

FM Wählt FM-Radioempfang (UKW). FM wird automatisch aktiviert, wenn eine FM-Voreinstellung ausgewählrt wird.

AM Wählt AM-Radioempfang (Mittelwelle). AM wird automatisch aktiviert, wenn eine AM-Voreinstellung ausgewähl wird.

AUX Wähl ein zusätzliches Audiogerät als aktiven Eingang.

CD Wählt den CD-Player als aktiven Eingang.

LAUTSTARKE-, BALANCE- UND KLANGEINSTELLUNG

7. LAUTSTÄRKE (VOLUME)

Der motorgesteuerte Einsteller "VOLUME" steuert die Gesamtlautstärke der Lautsprechersignale und kann auch von der Fernbedienung aus über die Tasten "Master Volume" ▲ oder

eingestellt werden. Der Einsteller "VOLUME" beeinflust nicht die Aufnahmen, die über die TAPE- und "VIDEO 4 OUT"-Ausgänge gemacht werden, wirkt sich aber auf das Vorverstärkerausgangssignal (AUDIO PRE OUT) aus.

Drücken Sie die Taste "MUTE" auf der Fernbedienung, um die Klangwiedergabe der Laatsprecher oder Kopfhörer kurzzeitig abzuschalten. Der MUTE-Modus wird durch eine blinkende Anzeige von "AUDIO MUTE" in roter Schrift im Anzeigefeld signalisiert. Drücken Sie "MUTE" erneut, um die Wiedergabe wieder einzuschalten. Das Tonsignal am Vorverständkerausgang (AUDIO PRE OUT) wird von MUTE beeinflüst, Aufnahmen über die TAPE- und "VIDEO 4 OUT"-Ausgänge jedoch nicht.

8. BASS & TREBLE CONTROLS

Die Klangeinsteller "BASS" und "TREBLE" des NAD T750 dienen der Anpassung des Gesamtsystem-Klangbildes.

Die mit einer Einrastung gekennzeichne 12-Uhr-Position bewirkt ein flaches Klangbild, ohne Verstärkung oder Abschwächung einzelner Frenzen. Drehen Sie die Einsteller im Uhrzeigersinn für eine Erhöhung, oder gegen den Uhrzeigersinn für eine Verringerung der Basse oder Höhen. Diese Einsteller wirken sich nur auf die vorderen linken und rechten Laufsprecher aus In den Modi "Dolby Pro Logic", "Dolby 3 Stereo", "Hall" oder mit aktiviertem Eingang "EXT. 5.1 CH" bleibt das Klangbild der Center- und Surround-Laufsprecher unabhängig von den Klangeinstellern flach. Die Klangeinsteller beeinflussen nicht die Aufnahmen, die über die TAPE- oder "VIDEO 4 OUT"-Ausgänge gemacht werden, wirken sich aber auf das Vorverstärkerausgangssignal (AUDIO PRE OUT) aus.

9. KLANGEINSTELLER AUS (TONE DEFEAT)

Die Taste "TONE DEFEAT" schaltet die Klangregelung im NAD T750 aus. Wenn Sie die Klangeinsteller (Nr. 8) normalerweise sowieso in der 12-Uhr-Position setzen, ist es ratsam, das Klangregelsystem komplett durch Drücken der Taste "TONE DEFEAT" abzuschalten. In der nichtgedrückten Stellung ist das Klangregelsystem aktiv. Wenn Sie die Taste "TONE DEFEAT" hineindrücken, werden die Klangeinsteller deaktiviert.

10. BALANCE

Der Einsteller "BALANCE" beeinfluit die relativen Pegel der vorderen linken und rechten Laufsprecher. Die 12-Uhr-Position stellt die gleichen Pegel für den linken und rechten Kanal ein. Eine Einrastung kennzeichnet diese Position.

Drehen des Einstellers im Uhrzeigersinn verschiett die Balance nach rechts. Drehen des Einstellers gegen den Uhrzeigersinn verschiett die Balance nach links.

Der Einsteller "BALANCE" beeinflüst nicht die Aufnahmen, die über die TAPE- oder Video-Line-Ausgänge gemacht werden, wird sich aber auf das Vorverständkerausgangssignal (AUDIO PRE OUT) aus.

TUNER

11. ABSTIMMUNG/SENDERSUCHE (TUNE/SEARCH UND

Die Funktion dieser Tasten ist abhängig von dem mit der Taste "PRESET" (Nr. 12) ausgewählten Einstellmodus. Im Normalbetrieb gibt es zwei Modi:

a) Voreinstellungsmodus (im Anzeigefeld dargestellt): Drücken Sie für eine niedrigere Voreinstellungsummer und für eine höhere. Diese Funktion arbeitet mit “Überlauf”, d. h., wenn Sie bei der hochsten Voreinstellungsummer die Taste drucken, wird wieder die niedrigste Voreinstellungsummer angezeigt.
b) Abstimmungsmodus: Drücken Sie länger als eine halbe Sekunde auf oder der Einstelltaste "TUNE/SEARCH" startet die automatische Senderabstimmung nach oben bzw. unter im Frenzband. Der Tuner sicht automatisch nach dem ersten einigermaßen starken Radiosender und halt dann an. Drücken Sie zur weiteren Sueche die Taste "TUNE/SEARCH" erneut länger als eine halbe Sekunde.

HINWEIS: Die automatische Abstimmung ist nur für FM (UKW) verfügbar.

Durch kurzes Tippen auf oder können Sie manuell nach oben bzw. unter im Frequenzband eine bestimmte Sendefrequenz tatsäch einstellen. Mit jedem Tippen auf die Tasten wird der Tuner um 0,05MHz oder 0,1MHz (je nach Version) nach oben oder einzeln im UKW-Band gesetzt. Dadurch ist eine genaue Abstimmung auf die gewünschte Sendefrequenz möglich. Im Mittelwelle-Frequencyband (AM) ist der Schritt für eine Abstimmung 9kHz oder 10kHz , je nach T750-Version. Dieser Einstellmodus eignet sich sehr gut für den Empfang von Sendern, die für eine automatische Sendersuche zu schwach sind. Ist ein Radiosender bereits abgestimmt, leuchtet “ TUNED” im Anzeigefeld auf.

Bei Radiosendern mit RDS-Information wird der RDS-Name des Senders angezeigt. PS (Program Service, normalerweise der Rufname, z. B. BBC R3)

Weitere Informationen dazu finding Sie im Kapitel "Speichern von AM-(Mittelwelle) und FM-(UKW) Sendern".

HINWEIS: Die 120 V-Versionen (Nordamerika) verfügen nicht über eine RDS-Funktion (Radio Data System).

12. VOREINSTELLUNG (PRESET)

Die Taste "PRESET" schaltet zwischen Voreinstellungen- und Abstimmungsmodus um. Bei aktivem Voreinstellungsmodus leuchtet "PRESET" im Anzeigefeld auf.

Es können bis zu 30 Voreinstellungen mit AM- und FM-Senden in drei Voreinstellungsgruppen (BANK), in denen jeweils bis zu 10 voreingestellte Sender Platz finden, gespeichert werden. Die Voreinstellungsnummer wird im Anzeigefeld dargestellt.

Weitere Informationen dazu finding Sie im Kapitel "Speichern von AM-(Mittelwelle) und FM-(UKW) Sendern".

13. GRUPPE (BANK)

Mit der Taste "BANK" kann zwischen den drei voreingestellen Speichergruppen im T750 (A, B oder C) umgeschaltet werden.Eine dieser Gruppen faaft bis zu 10 Voreinstellungen fur Radiosender, wobei eine Gruppe sowohl Mittelwelle- als auch UKW-Sender enthalten kann. Die aktive Gruppe wird im Anzeigefeld dargestellt. Über diese Gruppen ist eine Einordnung der Voreinstellungen möglich, z. B. nach Musikart (Gruppe A für Rock/Pop, Gruppe B für Klassik, Gruppe C für Jazz).

Weitere Informationen dazu finding Sie im Kapitel "Speichern von AM-(Mittelwelle) und FM-(UKW) Sendern".

Auf der Fernbedienung befindet sich ebenfalls eine Taste "BANK", die dieselbe Funktion erfüllt.

14. SPEICHER (MEMORY)

Die Speichertaste wird dazu verwendet, Radiosender in den drei Voreinstellungengruppen zu speichern. “MEMORY” wird in Verbindung mit den Tasten “TUNE/SEARCH” (Nr. 11) verwendet. Ist Memory aktiv, blinking die Voreinstellungsummer und im Anzeigefeld leuchtet in roter Schrift “MEMORY”.

Weitere Informationen dazu finding Sie im Kapitel "Speichern von AM-(Mittelwelle) und FM-(UKW) Sendern".

15. UKW-STUMMSCHALTUNG/MODUS (FM MUTE/MODE)

In dieser Taste sind zwei Funktionen vereint. Der Tuner wird vom Stereo- in den Mono-Betrieb geschaltet und gleichzeitig die Stummschaltung deaktiviert. Der Schaltkreis für die Stummschaltung blendet den Tuner bei einer Sendersuche oder Abstimmung zwischen den Radiosenden aus. Auf diese Weise wird das Rauschen beim Abstammen vermieden.

Sehr schwache Radiosender konnen durch die Stummschaltung allerdings auch unterrückt werden. Ein schwacher Stereo-Radioempfang wird zudem durch ein starkes Hintergrundrauschen gestört. Umschalten in den Mono-Betrieb und Deaktivieren der Stummschaltung durch Drücken der Taste "FM MUTE/MODE" verbessert den Empfang und blendet die meisten oder sareng alle Hintergrundstörgeräusaue.

Im normalen Betrieb ist die Stummschaltung aktiviert und im Anzeigefeld leuchtet "FM MUTE ON" auf. Drücken Sie die Taste "FM MUTE/MODE" wenn Sie die Stummschaltung deaktivieren und vom Stereo - in den Monoempfang schalten möchten. Der Status von "FM MUTE/MODE" wird im Anzeigefeld dargestellt, wenn ein Stereosender empfangen wurde. Drücken Sie "FM MUTE/MODE" erneut, um zum automatischen Stereo-UKW-Empfang.

SURROUND-FUNKTIONEN

16. SURROUNDMODUS (SURROUND MODE)

Die Surroundmodus-Taste schaltet zwischen den Surroundmodi des T750 um: "Dolby Pro Logic", "Dolby 3 Stereo", "Hall" und "By-Pass" (Standard-Stereo).

"Dolby Pro Logic" und "Dolby 3 Stereo"dekodieren die in Filmtonspuren enthaltenen Surround-Klangsignale von Video oder TV. Damit richtig dekodiert werden kann, muß das Video oder TV-Signal eine solche "Dolby Surround"- oder "Dolby Stereo"-Tonspur enthalten und von einem Stereo-Videorekorder oder Kabel-/Satellitenempfänger stammen.

Bei "Dolby Pro Logic" sind die hinteren Surround-Lautsprecher ebenfalls aktiv. Optional kann ein Centerkanal-Lautsprecher eingesetzt werden (mit der Taste "CENTER" Nr. 17).

Im Dolby-3-Stereo-Modus sind die hinteren Surround-Lautsprecher nicht aktiv. Der Centerkanal ist in thisem Modus jedoch aktiv. "Dolby 3 Stereo" ist eine gute Alternative zu "Pro Logic", wo diese not eingesetzt werden kann oder kein Platz für Surround-Lautsprecher vorhanden ist.

Weitere Informationen dazu finden Sie im Kapitel "Einstellen des Surroundsystems" und im Anhang "Ein Leitfaden zum Surroundklang".

Im Modus "HALL" wird der eigentlichen Stereo-Tonquelle wie CD oder UKW-Radio ein realistischer Pegel von Umgebungs-Surroundklang hinzugefügt. Der Centerkanal ist in thisem Modus nicht aktiv.

"BY-PASS" schaltet in den Standard-Stereobetrieb.

Der eingestellte Modus wird 3 Sekunden lang im Hauptbereich und dauernd im Sourroundmodusbereich des Anzeigefeldes angezeigt.

Als eine weitere Komfortfunktion speichert der T750 den Surroundmodus mit der aktiven Eingangsausswahl, d. h., wenn Sie diesen Eingang erneut auswahlen, schaltet der T750 automatisch in den vorher verwendeten Surroundmodus. Benutzen Sie normalerweise "Dolby Pro Logic" mit den Eingängen "VIDEO 1" und "VIDEO 2", "Dolby 3 Stereo" mit dem Eingang "VIDEO 3", "Hall" mit FM-Radio (UKW) und "By-Pass" (Stereo) bei allen anderen Eingängen, genugt ein Druck auf die Eingangswahltaste und der entsprechende Surroundmodus wird automatisch eingeschaltet, ohne die Surroundmodustaste extra betätgten zu müssen.

HINWEIS: Eine externe Quelle wie ein Decoder oder DVD-Player mit eingebautem Decoder (z. B. “Dolby Digital” oder “DTS”) kann am Eingang “5.1 Ch” (Nr. 5) angeschlossen werden. Wird der Eingang “EXT 5.1 CH.” aktiviert sind keine anderen Surroundmodi verfügbar. “SURROUND MODE” verlöscht dazu im Anzeigefeld.

17. MITTE (CENTER)

Wählt den Center-Lautsprecher für das Hauptlautsprechersystem. Die Taste "CENTER" ist nur bei aktivem "Dolby Pro Logic" oder "3 Stereo" wirksam.

Im Dolby-Pro-Logic-Modus sind die Optionen "NORMAL", "WIDEBAND" und "PHANTOM", im Modus "Dolby 3 Stereo" "NORMAL" und "WIDEBAND" verfügbar. Wahlen Sie den Modus entsprechend der Einstellung des T750.

Der Standardmodus "NORMAL" wird verwendet, wenn der Center-Lautsprecher kleiner ist als die vorderen linken und rechten Laufsprecher. In thisem Modus wird ein echtes Center-Klangbild mit ausgeglierten Niederfrequenzen (unter 70Hz ) erzeugt.

Der Breitbandmodus "WIDEBAND" wird verwendet, wenn der Center-Lautsprecher den vorderen linken und rechten Lautsprechern entspricht. In this Modus wird ein echtes Center-Klangbild mit einem vollen Frequenzbereich ohne Filterung der Niederfrequenzen erzeugt.

Der Modus "PHANTOM" wird verwendet, wenn kein Center-Loutsprecher angeschlossen ist. Der T750 verteil die Center-Information gleichmäßig auf die vorderen linken und rechten Loutsprecher und erzeugt auf diese Weise ein "Phantom"-Center-Klangbild.

Der ausgewählte Centermodus wird 3 Sekunden lang im Hauptbereich des Anzeigefeldes angezeigt. Er wird im Speicher des T750 abgelegt und jegmal beim Einschalten des Gerätes automatisch abgerufen.

18. VERZÖGERUNG (DELAY)

Wählt die Höhe des Verzögerungsanteils für die Surround- Laufsprecher in den Modi "Dolby Pro Logic" oder "Hall" des T750.

Drücken der Taste "DELAY" verändert die Verzögerungszeit in 5-ms-Schritten, von 5 ms bis 30 ms im Hall-Modus und von 15 ms bis 30 ms im Dolby-Pro-Logic-Modus. Für die Modi "Dolby Pro Logic" und "Hall" können getrennte Verzögerungszeiten eingestellt und im Speicher des T750 abgelegt werden. Diese werden bei Auswahl von "Dolby Pro Logic" oder "Hall" jedermal automatisch abgerufen.

These Funktion kann nur geändert werden, wenn der T750 in einem der Modi "DOLBY PRO LOGIC" oder "HALL" arbeitet.

Weitere Informationen dazu finden Sie im Kapitel "Einstellen des Surroundsystems".

SPEICHERN VON AM-(MITTELWELLE) UND FM-(UKW) SENDERN

Voreinstellung speichern:

• Stellen Sie den für eine Voreinstellung gewülsen畅通 Radiosender ein (siehe Kapitel "Frontplattenelemente", Abschnitt 11). Überträgt der Sender RDS-Informationen, leuchtet der RDS-Indikator auf und Kurzeichen oder Name des Senders werden im Anzeigefeld dargestellt. Bei Radiosenden ohne RDS wird nur die Radiosenderfrequenz angezeigt.
• Drücken Sie die Taste "MEMORY" (Nr. 14) zur Speicherung theses Senders als Voreinstellung. Im Anzeigefeld leuchtet "MEMORY" auf und der Voreinstellungenabschnitt beginnnt zu blinken.
• Drücken Sie "BANK" (Nr. 13) zur Auswahl einer der drei Voreinstellungengruppen (A, B oder C), zu der der Sender hinzugeführten werden soll. Wahlen Sie mit oder der Einstelltaste "TUNE/SEARCH" die im Anzeigefeld blinkend dargestelte Voreinstellungsummer (1 bis 10) für den Radiosender aus, und drücken Sie anschließend die Taste "MEMORY" (Nr. 14) erneut. Die Anzeige "Memory" im Anzeigefeld verschwindet und die Radiosenderdaten befinden sich im Speicher des NAD T750.

Möchten Sie den Speichermodus beenden, ohne einen Radiosender abzuspeichern, berühren Sie mindestens 8 Sekunden lang keine Einstelltasten mehr und der Speichermodus wird automatisch verlassen. Die voreingestellen Radiosender werden in einem gepufferten Speicher abgelegt. Diese Informationen bleiben auch nach einem vollständigem Ausschalten oder Trennen des Gerätes vom Netz für mehrere Wochen erhalten.

HINWEIS: Ein neuer Radiosender kann in einen freienden Voreinstellungspatz eingegeben oder eine bereits programmierte Voreinstellung kann überschreiben werden. Dadurch werden alle bisher auf dieser dem Voreinstellungspatz gespeicherten Daten ersetzt.

ABRUFEN EINER SENDERVOREINSTELLUNG:

• Wahlen Sie zur Auswahr einer Sendervoreinstellung den Voreinstellungsmodus. Drücken Sie dazu die Taste “PRESET” (Nr. 12) so oft, bis im Anzeigefeld “PRESET” aufleucht.
• Wahlen Sie mit der Taste "BANK" (Nr. 13) die gewünschte Voreinstellungsgruppe aus (A, B oder C im Anzeigefeld).
• Wahlen Sie mit oder der Einstelltaste "TUNE/SEARCH" (Nr. 11) die Sendervoreinstellung aus, bis die gewünschte im Anzeigefeld erscheint.

HINWEIS: jeder nicht verwendete Voreinstellungsplatz wird übersprungen. Eine Voreinstellungsgruppe kann nur ausgewählten werden, wenn mindestens ein Sender darin gespeichert ist.

HINWEIS: Die 120 V-Versionen (Nordamerika) verfügen nicht über RDS (Radio Data System).

Löschen Einer Gespeicherten VOREINSTELLUNG.

Ein Voreinstellungsplatz kann frei gemacht werden, indem die darin enthaltene Information gelöscht wird:

• Wahlen Sie die Voreinstellung, die gelöscht werden sollen.
• Drücken Sie die Taste "MEMORY" (Nr. 14), halten diese gedrückt, und drücken ebenfalls die Taste "FM MUTE/MODE" (Nr. 15). Die Voreinstellung wird dann gelöscht und als Voreinstellungsnummer erscheint "--"

Einen neuen Radiosender konnen Sie auch in einen bereits belegten Voreinstellungspatz speichern. Wiederholen Sie dazu einfach den Vorgang der Voreinstellungsspeicherung und ersetzen darauf den bestehenden Sender mit einem anderen.

FERNBEDIENUNG

Mit der Fernbedienung konnen alle Hauptfunktionen des NAD T750 ausgeführten werden. Sie bietet außer dem zusätzliche externe Steuerungsmöglichkeiten für NAD Kassettendecks und CD-Player. Der Betrieb ist innerhalb einer Reichweite von 5 m möglich.

Für eine maximale Nutzungsdauer werden Alkaline-Batterien (2 x AAA/R03) empfohlen, die auf der Rückseite der Fernbedienung in das Batteriefach einlegecht werden. Achten Sie beim Austausch von Batterien daraufuf, daß diese entsprechend dem Schema auf dem Batteriefachboden richtig eingesetzt werden.

Die Funktionen der Engangswahltasten "EXT 5.1", "VIDEO 1" bis "VIDEO 4", "TAPE 1", "TAPE 2", "AUX" und "CD", der Tasten "SPEAKER", "BANK", und Surroundmodus entsprechen derjenigen der genauso bezeichneten Tasten auf der Frontplatte des T750. Mit der Fernbedienung gibt es jedoch ein paar Unterschiede und zusätzliche Funktionen (Nummern siehe Abb. 4):

1. BEREITSCHAFTSMODUS ("STAND-BY")

Drücken Sie diese grüne Taste, um das Gerät vom Betriebsmodus in den Bereitschaftsmodus und umgekehrt zu schalten. Drücken Sie diese Taste erneut, um das Gerät aus dem Bereitschaftsmodus einzuschalten. Der zuletzt aktivierte Eingang wird im Anzeigefeld dargestellt.

2. AUTOMATISCHES ABSCHALTEN ("SLEEP")

Mit der Taste "SLEEP" konnen Sie den T750 automatisch nach einer voreingestelltenz Zeit abschalten. Drücken Sie die Taste "SLEEP" einmal, wird eine Abschaltzeit von 90 Minuten eingestellt, nach denen Ablauf der T750 automatisch in den Bereitschaftsmodus schaltet. Abschaltmodus und Abschaltverzögerung werden im Anzeigefeld dargestellt. Zur Einstellung der Abschaltverzögerung drücken Sie die Taste "SLEEP" und halten diese gedrückt. Dadurch wird die Abschaltzeit in Schritten von 10 Minuten verringgert und im Anzeigefeld heruntergebnzt. Mochten Sie den Abschaltmodus beenden, halten Sie die Taste "SLEEP" so lange gedrückt, bis der Name des aktiven Eingangs wieder im Anzeigefeld erscheint. Wenn Sie den Netzschalter oder die Taste "STANDBY" drucken, wird der Abschaltmodus bereits deaktiviert.

3. "MUTE"

Drücken Sie die Taste "MUTE" auf der Fernbedienung, um die Klangwiedergabe der Lautsprecher oder Kopfhörer kurzzeitig abzuschalten. Der MUTE-Modus wird durch die blinkende Anzeige von "AUDIO MUTE" in roter Schrift im Anzeigefeld signalisiert. Nochmaliges Drücken der "MUTE"-Taste schaltet die Klangwiedergabe wieder ein. "MUTE" beeinflüst das Tonsignal am Vorverständkerausgang (AUDIO PRE OUT), Aufnahmen über die TAPE-Ausgänge jedoch nicht.

4. "TUNER"

Im Gegensatz zu den beiden Tasten für AM (Mittelwelle) und FM (UKW) auf der Frontplatte des T750 befindet sich auf der Fernbedienung nur eine Taste für den Tuner. Das Drücken der Taste "TUNER" aktiviert den Tuner als Eingang und stellt den zuletzt ausgewählten Radiosender im Mittelwelle- (AM) bzw. UKW-FM) Frequenzband ein.

5. KANALAUSWAHL ("CHANNEL SELECT")

Drücken Sie die Taste "CH. SELECT" zur Auswahr der Surroundkanäle "Center", "Surround links" oder "Surround rechts" und Lautstärke-Feineinstellung bezogen auf den linken und rechten Kanal. Jeder Tastendruck schaltet auf den nachsten Kanal im T750 um: "Center" → "Surround rechts" → "Surround links" → "Center" usw. Im Anzeigefeld erscheint der ausgewählte Kanal. Drücken Sie innerhalb von 8 Sekunden auf der Taste "LEVEL" ▲ oder▼ (Nr. 7), um die relative Lautstärke des gewünschten Kanals einzustellen.

Weitere Informationen dazu finden Sie im Kapitel "Einstellen des Surroundsystems".

6. RELATIVER PEGEL ("LEVEL")

Mit den Tasten “LEVEL” ▲ oder▼ (Nr. 7) kann der relative Pegel der Suuroundkanäle “Center”, “Surround links” und “Surround rechts” fein eingestellt werden. Wahlen Sie mit der Taste “Channel Select” (Nr. 5) den Kanal aus, dessen Pegel angepaßt werden soll.

Weitere Informationen dazu finden Sie im Kapitel "Einstellen des Surroundsystems".

7. "TEST"

Drücken Sie auf die Taste "TEST", wird ein Testgenerator aktiviert, der für jeder der Laufsprecherkanäle (Links Center Rechts Surround Links & Rechts Links usw. bei "Dolby Pro Logic", Links Center Rechts Links usw. bei "Dolby 3 Stereo") nacheinander ein Testsignal erzeugt. jeder Kanal kann so für ihre Hörposition auf den gleichen Pegel abgestimmt werden. Im Anzeigefeld wird der Laufsprecher dargestellt, der grenade mit dem Testsignal versorgt wird.

8. LAUTSTARKE ("MASTER VOLUME")

"MASTER VOLUME" ▲ oder ∇ erhöht bzw. verringert die Lautstärkeeinstellung. Der motorgesteuerte Lautstärkeeinsteller auf der Frontplatte bewegt sich entsprechend der eingestellen Lautstärke. Der Einsteller "VOLUME" beeinflüst nicht die Aufnahmen, die über die TAPE- und "VIDEO 4 OUT"-Ausgabe gemacht werden, wirkt sich aber auf das Vorverstärkerausgangssignal (AUDIO PRE OUT) aus.

9. "PRESET" < ODER

Die Voreinstellungstaten und erfolglichen die direkte Auswahl einer Voreinstellung ohne den Voreinstellungsmodus vorher zu aktivieren.

Zusätzlich zu den Tasten für die direkte Einstellung des NAD T750-Verstärkers gibt es weitere Tasten für die Steuerung der meisten mit NAD Link ausgestatteten NAD CD-Player und Kassettendecks.

10. CD PLAYER CONTROL

(für NAD CD-Player)

Aktiviert Pause
aktiviert Stop

/ aktiviert Wiedergabe oder schaltet zwischen Wiedergabe und Pause um

oder aktiviert Titelspringen. Einmal drücken, um auf den nachsten Titel bzw. auf den Anfang des aktuellen oder vorherigen Titels zu springen.

"DISC" wählt{nachste CD (fur NAD CD-Wechsler).

11. CASSETTE DECK CONTROL

(für einfache (DECK B) oder doppelte (A und B) NAD Kassettendecks)

oder aktiviert Vorwarts- oder Rückwartswiedergabe.
/ Aufnahme / Pause. Drücken für Aufnahmepause. Wiedergabe drücken für Aufnahmebeginn.
stoppt Wiedergabe oder Aufnahme.
aktiviert Zurückspulen.
aktiviert Schnellen Vorlauf.

HINWEIS: Direkte Sonneneinstrahlung oder sehr helle Umgebungsbeleuchtung kann den Wirkungsbereich und Strahlungswinkel der Fernbedienung beeinträchtigen.

Der Infrarotsensor in der linken Ecke des Anzeigefeldes empfängt die Befehle von der Fernbedienung. Es muß eine klare Sichtverbindung von der Fernbedienung zu dieser Anzeigefeldbereich bestehen. Ist diese Strecke blockiert, faktioniert die Fernbedienung wahrrscheinlich nicht.

EINSTELLEN DES SURROUNDSYSTEMS

Für ein optimales Klangbild müssen die Ausgangspiegel der Surroundschaltkreise des T750 gleichmäßig auf alle Systemlautsprecher eingestellt werden.

Die Verzögerung der Surround-Lautsprecher muß ebenfalls auf ihre übliche Hörposition abgestimmt werden. Weitere Informationen finden Sie im Abschnitt “Einstellen der Surroundverzögerung” in thisem Kapitel.

Die Einstellung der Lautsprecherpegel erfolgt mit den Funktionen "TEST" (Nr. 7), "CHANNEL SELECT" (Nr. 5) und "LEVEL" (Nr. 6) der Fernbedienung. Dabei ist es wichtig, daß vorher alle Systemlautsprecher in Phase arbeiten. Stellen Sie deshalb sicher, daß die positiven (+) Anschlußklemmen der Lautsprecherausgänge des T750 bei jedem Lautsprecher mit den positiven Anschlüssen (+) verbunden sind. Lesen Sie dazu auch den Abschnitt "Lautsprecherphase" im Anhang.

Bevor Sie mit der Einstellung beginnen, achen Sie darauf, daß der Centermodus (Nr. 17) entsprechend der Laufsprecherkonfiguration richtig eingestellt ist. Stellen Sie den Einsteller “BALANCE” in die für Stereo-Tonquellen übliche Position (normalerweise 12 Uhr).

• Wahlen Sie bei angeschlossenen Laufsprechern und auf null verringerter Lautstärke den Modus "Dolby Pro Logic" oder "Dolby 3 Stereo" mit der Surroundmodustaste (Nr. 16) und drücken Sie "TEST" auf der Fernbedienung (Nr. 7 in Abb. 4). Dadurch wird für jeder der Laufsprecherkanäle (Links Center Rechts Surround Links & Rechts Links usw. bei "Dolby Pro Logic", Links Center Rechts Links usw. bei "Dolby 3 Stereo") nacheinander ein Testsignal erzeugt. Jeder Kanal kann so für ihre Hörposition auf den gleichen Pegel abgestimmter werden. Im Anzeigefeld wird der Laufsprecher dargestellt, der gerade mit dem Testsignal versorgt wird.

Erhöhen Sie die Lautstärke (Nr. 7, Nr. 8 in Abb. 4) bis das Signal einigermaßen über die vorderen linken und rechten Laufsprecher zu horen ist.

• Drücken Sie die Taste "CHANNEL SELECT" (Nr. 5 in Abb. 4) auf der Fernbedienung so oft, bis "CENTER" im Anzeigefeld erscheint. Drücken Sie innerhalb von 5 Sekunden eine der LEVEL-Tasten oder auf der Fernbedienung (Nr. 6 in Abb. 4), um den Pegel der Center-Lautsprecher durch Erhöhung oder Verringerung auf den Pegel der vorderen linken und rechten Lautzprecher abzugleichen. Der relative Centerkanalpegel wird im Anzeigefeld dargestellt und kann in dB-Schritten angepaßt werden.
• Im Dolby-Pro-Logic- oder Hallmodus drücken Sie die Taste "CHANNEL SELECT" (Nr. 5 in Abb. 4) auf der Fernbedienung so oft, bis zur Einstellung des rechten Surround-Lautsprechers im Anzeigefeld "R-SUR." erscheint. Drücken Sie wieder innerhalb von 5 Sekunden eine der LEVEL-Tasten oder , um den Pegel durch Erhöhung oder Verringerung auf den Pegel der vorderen linken und rechten Laufsprecher abzugleichen.
• Drücken Sie die Taste "CHANNEL SELECT" (Nr. 5 in Abb. 4) auf der Fernbedienung so oft, bis zur Einstellung des linken Surround-Loutsprechers im Anzeigefeld "L-SUR." erscheint. Wiederholen Sie denselben oben beschriebenen Vorgang zum Abgleich des Pegels auf den Pegel der vorderen linken und rechten Lautsprecher.

Eine genaure Einstellung ist mit einem Schallpegelmesser (falls verfügbar) möglich. Stellen Sie das Meßinstrument in die Modi "Slow" und "C-weighted" und prüfen Sie die Pegel durch Halten des Instrumentes an mehreren verschiedene Stellen der üblichen Hörposition.

Wenn ein Sub-Woofer im System verwendet wird, stellen Sie den Pegel des Sub-Woofers so ein, daß er gerade hörbar ist, den Klang aber nicht dominiert. Sub-Woofer-Pegel konnen später über Programm-Material feinabgestimmt werden.

Die Pegeleinstellungen werden im Speicher des T750 abgelegt und automatisch beim Einsatz den Gerätes abgerufen.

HINWEISE: Im Surroundmodus "Dolby 3 Stereo" sind die Surroundkanä abgeschaltet. Es kann nur auf den Centerkanal zur Pegeleinstellung zugegriffen werden.

Im Dolby-Pro-Logic-Modus mit aktiviertem Centermodus "PHANTOM" und im Surroundmodus "HALL" ist der Centerkanal abgeschaltet. Es kann nur auf den linken und rechten Surroundkanal zur Pegeleinstellung zugegriffen werden.

EINSTellen DER SURROUNDVERZÖGERUNG

Da die Surround-Lautsprecher normalerweise naher am Hörer angeordnet sind als die vorderen Lautsprecher, und das Ohr Schall, der den Kopf früher erreicht, stärker empfindet, scheint die Musik für den Hörer von hinten zukommen.

Um diesen Problem zu vermeiden, enthalt der Dolby-Pro-Logic-Schaltkreis eine Surroundverzogerung. Dadurch wird sichergestellt, daß Schall aus den Surround-Laatsprechern das Ohr des Hörers immer erst nach dem Schall aus den vorderen Laatsprechern erreicht.

Die genaue Höhe der erforderlichen Verzögerung hängt von den relativen Entfernungen zwischen den vorderen Laufsprechern und den Surround-Laufsprechern und der Hörposition im Raum ab.

Notieren Sie sich zuerst die Entfernung zwischen den Surround- Laufsprechern und der Hörposition. Notieren Sie dann die Entfernung zwischen den vorderen Laufsprechern und der Hörposition. Der Schnittpunkt dieser beiden Entfernungen entspricht der korrekten Einstellung für die Verzögerung (siehe Abb. 5).

Zur Einstellung der Verzögerung stellen Sie den Dolby-Pro-Logic-Modus im T750 ein und drücken die Taste "DELAY" (Nr. 18) auf der Frontplatte oder der Fernbedienung. Halten Sie "DELAY" so lange gedrückt, bis der richtige Wert im Anzeigefeld dargestellt wird. Die Verzögerungseinstellung wird im Speicher des T750 abgelegt und beim Einschalten des Gerätes automatisch abgerufen.

ANHANG

EIN LEITFADEN ZUM SURROUNDKLANG

Seit Mitte der Siebigerjahre produzieren Filmgesellschaften这部电影 in zunehmendem Maße in "Dolby Stereo", dem in den meisten Kinos installierten Vierkanal-Surroundklangsystem.

Glicklicherweise ist es gaz einfach, die Dolby-Stereo-Tonspur eines Kinofilms auf ein Stereo-VHS-Videoband, eine Laser Disc oder Video-CD zu kopieren. Die Tonspur erfordert für den Heimgebrauch nur eine keine Konvertierung und die Heimversion von "Dolby Stereo" wird dann auch als "Dolby Surround" bezeichnet.

Heute enthalten die meisten Videokopien von Kinofilmen diese ursprünglich für das Kino entworfene Surroundinformation. "Dolby Surround" wirdleichfalls von TV-Programmen und auf Musik-CDs verwendet, und von allen diesen Medien kann es mit dem T750 dekodiert werden.

Im Gegensatz zu Quadraphoniesystemen, in denen versucht wurde, ein punktgenaues Klangabbild aus allen Richtungen zu erzeugen, ist "Dolby Surround" für ein klares Klangabbild vorne mit einem zusätzlichen, raumfulldenden Umgebungsklang entwickelt worden.

Die besten Ergebnisse werden erzielt, wenn die Surround- Laufsprecher den Schall nicht direkt auf den Hörer abstrahlen. Ein möglicher Weg dies zu erreichen, ist die Verwendung von "Dipol"-Surround-Laufsprechern, die den Schall erhar auf die Wände als direkt in den Raum verteilen. Als Alternative dazu konnen Sie für den Surrounddefekt petite Standardlaufsprecher einsetzen, die nicht direkt auf die Hörposition ausgerichtet werden. Es zahlt sich immer aus, ein weniger mit verschiedene Positionen der Surround-Laufsprecher zu experimentieren, um darauf die Beste hersauszufinden.

Mit dem jüngsten Aufkommen der Digitaltechnik entwickeln und sichere neue Surroundsysteme. Die bekannten unter ihren sind "Dolby Digital" und "DTS" Beide werden auch als 5.1-Formate (5 unabhängige Vollbereichskanäle und 1 "Effektkanal" für Basse) bezeichnet. Die Formate "Dolby Digital" und/oder "DTS" findet man z. B. auf einigen Laser Discs und DVDs.

Über den Eingang "Ext. 5.1 Ch." des NAD T750 kann das dekodierte, analoge Audiosignal "Dolby Digital" oder "DTS" direkt angeschlossen werden. Es gibt bereits DVD-Player mit integriertem Dolby-Digital-Decoder, die ebenfalls direkt an den T750 angeschlossen werden können.

AUFSTELLUNG DER LAUTSPRECHER

Die Aufstellung der Lautsprecher spiel in einem Dolby-Pro-Logic-Surroundsystem eine entscheidende Rolle für die Leistungsfähigkeit des Systems.

VORDERE LAUTSPRECHER

Die vorderen Laufsprecher sollen links und rechts in gleichen Abständen zum TV-Bildschirm aufgestellt werden. Der Center-Laufsprecher sollte für eine Lokalisierung der Dialoge nahe der TV-Bilder unterhalb oder oberhalb des TV-Monitors angebracht werden.

SURROUND-LAUTSPRECHER

Surround-Laatsprecher werden zur Erzeugung einer diffusen, raumfullden Klangatmosphäre eingesetzt und sollen keine genauen ortlichen Klangeffekte erzeugen. Surround-Laatsprecher sollen den ziemlich hoch entweder an den Seitenwänden, der hinteren Wand oder in den hinteren Raumecken befestigt werden oder Dort im Regal stehen. Um den Diffusionseffekt durch Schallreflexion von den Wänden oder der Decke zu erhöhen, konnen die Laatsprecher zur Seite oder nach oben gedreht werden.

SUB-WOOFER

Die sehr niedrigen, von Sub-Woofern erzeugten Frenzen sind schwer zu orten. Deshalb kann sich der Sub-Woofer praktisch überall im Raum befinden. Wenn Sie Sub-Woofer gegen Wände oder in Ecken aufstellen, werden die im Raum produzierten Bässe noch verstärkt.

WARUM EIN CENTER-LAUTSPRECHER?

Der Dolby-Pro-Logic-Decoder erzeutg drei separate Ausgänge für die vorderen Signale: links, Mitte (Center) und rechts. Bei Filmmusik sind Klangeffekte und Musik möglich über alle drei vorderen Kanäle verteil. Die Dialoge werden aber meistens nur in den Centerkanal eingespeist.

Durch den Einsatz eines separaten Centerkanal-Lautsprechers bleiben Dialoge selbst bei den größten Klangeffekten und Musikpassagen deutlich hörbar. Die Klangverteilung über die drei vorderen Lausprecher sordt außer dem für ein ausgewogenes Stereoabbild und vergöttert damit den nutzbaren räumlichen Hörbereich.

Wenn Sie den T750 nur mit zwei vorderen Lautsprechnern verwenden, bewirkt der Centermodus (Nr. 17) “PHANTOM”, daß die Centerinformation auf den linken und rechten Lautsprecher verteilt wird. Dadurch wird der Eindruck einer Centerkanaltonquelle erzeugt.

Zur Erzielung der besten Klangergebnisse sollen Sie einen CenterLaufsprecher verwenden. Am besten ist ein Lautsprechotyp, der dem linken und rechten Lautsprecher entspricht. Es gibt jetzt allerdings vielse neue Lautsprecher wie den NAD 808CC, der speziell als Centerkanal-Erweiterung für bestehende Stereoanlagen entwickelt worden ist.

HINWEIS: Stellen Sie sichere, daß jeder Laufsprecher, der in der Nähe eines TV-Gerätes oder Monitors aufgestellt wird, magnetisch abgeschirmt ist (siehe Laufsprecher-Bedienungsanleitung). Ein nicht abgeschirmter Laufsprecher kann normalerweise nicht für den Einsatz in der Nähe eines TV-Gerätes oder Monitors modifiziert werden.

Filmmusik setzenhäufig auf Klangeffekte durch sehr niedrige Frenzen, die von normalen HiFi-Laufsprechern nur schwer zu reproduzieren sind. Für die klanggetreue Reproduktion dieser niedrigen Frenzen konnen Sie einen speziell davon entwickelten Tieftoner mit eigenem eingebauten Veränderkaren einsetzen. Weil es schwer zu horen ist, aus welcher Richtung sehr niedrige Frenzen kommt, brauchen Sie nur einen Sub-Woofer und der kann practisch überall im Raum aufgestellt werden. Der Sub-Woofer-Ausgang des T750 ist speziell zur Ansteuerung eines Sub-Woofer-Systems geeignet.

LAUTSPRECHERPHASE

In einem Heimkinosystem ist es wichtig, daß die drei vorderen Laufsprecher unterinander alle phasengleich arbeiten. Phasenfehler produzieren ein schwaches Stereoabbild und einen merklichen Baßverlust. Wenn Sie Laufsprecher und Leistungsverträker von demselben Hersteller besitzen, konnen Sie die korrekte Signalphase des Systems dadurch sicherstellen, daß Sie alle roten Laufsprecherausgangsklemmen “+” am Leistungsverträker mit den roten Laufsprecherklemen “+” verbinden.

Verwenden Sie Verträger und Laufsprecher von verschiedenen Herstellern oder arbeiten Verträger in Brückenschaltung, kann es sein, daß die Signalphase in einem der Verträger oder Laufsprecher intern umgekehrt ist. Eine korrekte Signalphase konnen Sie dann nur im Hörtest ermitteln.

Um die Signalphase durch Hören zu überprüfen, schalten Sie den T750 in den Dolby-Pro-Logic-Modus, deaktivieren “FM Mute/Mode” und wahlen einen FM- (UKW) Radiosender. Dadurch erhalten Sie eine Wiedergabe auf allen drei vorderen Laufsprechern. Klemmen Sie nun die Surround-Loutsprecher und den vorderen rechten Laufsprecher ab. Sie sollen eine stabile Klangwiedergabe Hören, die jedoch punktgenau zwischen dem Center-Laulsprecher und vorderen linken Laulsprecher auszumachen ist. Klingt das Signal diffus und ohne festen Bezugspunkt im Raum, vertauschen Sie die Anschlüsse des Center-Laulsprechers. Das Signal solln punktgenau zwischen dem Center-Laulsprecher und vorderen linken Laulsprecher zu Hören sein.

Schließen Sie den vorderen rechten Laufsprecher wieder an und klemmen den vorderen linken Laufsprecher ab. Wiederholen Sie den Vorgang für den rechten Laufsprecher und den Center-Laufsprecher. Vertauschen Sie die Anschüsse aber nur am vorderen rechten Laufsprecher falls eine Korrektur der Phase erforderlich ist.

Surround-Effekte sind in der Regel in Phase, wenn der Anschluß der Lautsprecher einwandfrei ist.

Es gibt keine absolut gultige Regel für die relative Phase zwischen den vorderen Laufsprechern und dem SurroundLaufsprecherpaar oder dem Sub-Wooper (falls vorhanden). Der Anschluß dieser Laufsprecher über die rote Klemme “+” am Verträker zur roten Laufsprecherklemme “+” sollte einwandfrei Ergebnisse liefern. Doch in manchen Räumen führt das Vertauschen der Anschlüsse zu einer deutlich kräftigeren Baßwiedergabe oder einer Gesamtverbesserung des Stereoabbildes. Deshalb konnen Sie auch hier mit dem Vertauschen der Anschlüsse an beiden Surroundkanalen oder dem Sub-Wooper experimentieren.

PROBLEMLösUNG
Problem	Ursache	Abhilfe
KEIN TON	·Netzkabel ausgesteckt oder Netzschalter nicht “ON”·“Tape 2 Monitor” ausgewählte“MUTE”aktivLautsprecher nicht aktiviert	·Netzkabel und Netzschalter überprüften·“Tape 2 Monitor”deaktivieren·“MUTE”deaktivieren·Lautsprecher aktivieren
EIN KANAL OHNE TON	·Balanceinsteller nicht in MittelstellungLautsprecher nicht richtigangeschlossen oder defektEingangsanschluß-leitung ausgestecktoader defekt	·Balanceinsteller in Mittelstellung bringen·Lautsprecher und Anschlüsseüberprüften·Anschlußleitungen und Verbindungenüberprüften
SURROUNDKANÄLE OHNE TON	·Surroundmodus nicht aktiviert·Mono-Tonquelle·Lautsprecheranschluß nichteinwandfrei·Surround-Lautstärke-pegel zu niedrig	·Dolby Pro Logic oder Hall modus aktivieren·System mit Stereo- oder Dolby-Surround-Material testen·Lautsprecher und Anschlüsseüberprüften·Surround-Lautstärke- Pegel erhöhen
CENTERKANAL OHNE TON	·Centermodus “PHANTOM” aktiviert·“By-Pass” oder “Hallmodus” aktiviert·Lautsprecheranschluß nichteinwandfrei·Center-Lautstärke-pegel zu niedrig	·Geeigneten Centermodus (Normal oder“Wideband”) aktivieren·Modus “Dolby Pro Logic” oder “Dolby3 Stereo” aktivieren·Lautsprecher und Anschlüsseüberprüften·Center-Lautstärke- Pegel erhöhen
SCHWACHE BÄSS/ UNDEUTLICHESSTEREOKLANGBILD	·Lautsprecheranschlüsse verpolt	·Alle Lautsprecheranschlüsse im Systemüberprüften
FERNBEDIENUNG Funktioniert NICT	·Batterien leer oder falsch eingelegt·IR-Sender- oder Empfängerfensterverdeckt·IR-Empfänger in direktem Sonnlichkeitoder sehr hohe Umgebungsbeleuchtung	·Batterien überprüften oder ersetzen·Hindernis beseitigen·Gerät nicht in direktem Sonnlichkeitaufstellen, Umgebungsbeleuchtungreduzieren
KEIN TON BEI RADIOEMPFANG	·Antennensanschlüsse falsch eingesteckt·Kein Sender ausgewählten oder sehr schwaches Signal mit aktiviertem FM MUTE	·Antennensansluß am Receiverüberprüften·Sender nachstellen oder FM MUTEdeaktivieren
RAUSCHEN UND STÖRUNGEN BEI AM-UND FM-EMPFANG	·Schwaches Signal	·Senderabstimmung überprüften.Antenne einstellen oder ersetzen
VERZERRUNGEN BEI FM-EMPFANG	·Überlagerungen oder Streuungen vonanderen Sendern	·Senderabstimmung überprüften.Antenne einstellen oder ersetzen
MITTEIWELLE (AM)- UND UKW (FM)-EMPFANG MIT PFEIFENDEN UNDBRUMMenden GERÄUSCHEN	·Störungen durch andere elektrischeVerbraucher - Computer,Spielekonsolen	·Senderabstimmung überprüften.Störendes elektrisches Geräusschalten oder Abstand vergrößern
MITTEIWELLE (AM)-EMPFANG MITPFEIFENDEN UNDBRUMMendenGERÄUSCHEN	·Störungen durch fluoreszierendeBeleuchtung oder Elektromotore	·Senderabstimmung überprüften.Mittelwelle-Antenne einstellen oderersetzen
KEINE RDS-INFORMATIONEN (PS)	·Sendersignal zu schwach·Sender überträgt keine RDS-Daten	·Senderabstimmung überprüften.Antenne einstellen oder ersetzen·Keine Abhilfe

NAD T750 Receptor AM/FM de Entorno Sonoro

(B für enkeldäck, A & B für dubbeldäck).
