• Tenez compte de tous les avertissements et suivez toutes les instructions que vous trouverez sur le matériel audio. 1 Lisez les instructions - Il est essentiel de lire toutes les consignes de sécurité avant de faire fonctionner le produit. 2 Conservez les instructions - Les consignes de sécurité et les instructions d'utilisation doivent être conservées pour pouvoir les consulter ultérieurement. 3 Tenez compte des Avertissements - Tous les Avertissements imprimés sur le produit et figurant dans les instructions d'utilisation doivent être respectés. 4 Suivez les instructions - Toutes les instructions d'utilisation et de fonctionnement doivent être suivies. 5 Nettoyage - Débranchez ce produit de la prise murale avant de procéder à son nettoyage. N'utilisez aucun nettoyant liquide ou aérosol. Servez-vous d'un chiffon humide pour effectuer le nettoyage. 6 Fixations - N'utilisez aucune fixation non recommandée par le fabricant du produit, car cela peut entraîner des risques. 7 Eau et humidité - N'utilisez pas ce produit près de l'eau, par exemple près d'une baignoire, d'un lavabo, d'un évier ou d'un bac à lessive. Ne l'utilisez pas non plus dans une cave humide, près d'une piscine ou dans un endroit semblable. 8 Accessoires - Ne mettez jamais cet appareil sur un chariot, un support, un trépied, une console ou une table instables. L'appareil risquerait de tomber, provoquant des blessures graves chez un enfant ou un adulte et pourrait lui-même subir de sérieux dommages. Utilisez exclusivement un chariot, un support, un trépied, une console ou une table préconisés par le fabricant ou vendus avec l'appareil. Toute fixation du produit doit être réalisée conformément aux instructions du fabricant, et à l'aide d'un accessoire de fixation préconisé par le fabricant. 9 Un ensemble appareil et chariot doit toujours être déplacé avec précaution. Les arrêts brusques, les efforts excessifs et les sols accidentés risquent de renverser le chariot et l'appareil. 10 Ventilation - Le boîtier de l'appareil comporte des fentes d'aération évitant au produit de surchauffer et lui permettant de fonctionner de façon fiable. Ces fentes ne doivent donc jamais être obstruées ou recouvertes. Les fentes ne doivent jamais être obstruées en posant l'appareil sur un lit, un canapé, un tapis ou toute autre surface molle similaire. Ce produit ne doit pas être placé dans un ensemble encastré, comme par exemple une bibliothèque vitrée ou un rack, à moins de prévoir une ventilation adéquate ou de respecter les instructions du fabricant. 11 Sources d'alimentation - Ce produit doit obligatoirement être alimenté par une source du type indiqué sur l'étiquette. Si vous avez un doute concernant le type d'alimentation secteur utilisé dans votre domicile, consultez votre revendeur ou le fournisseur local d'électricité. La principale méthode à utiliser pour isoler l'amplificateur de l'alimentation secteur est de débrancher la prise secteur. Assurez-vous que la prise secteur reste accessible à tout moment. Débranchez le cordon secteur de la prise murale si l'appareil ne va pas être utilisé pendant plusieurs mois. 12 Mise à la terre ou Polarité - Il se peut que cet appareil soit équipé d'une prise secteur alternatif avec système de détrompage (fiche comportant deux broches plates, l'une plus large que l'autre). Cette fiche ne se branche sur la prise murale que dans un sens. Il s'agit d'un dispositif de sécurité. Si la fiche n'entre pas complètement dans la prise, essayez de la brancher dans l'autre sens. Si elle n'entre toujours pas, appelez votre électricien et demandez-lui de remplacer votre prise murale obsolète. Ne bricolez pas le dispositif de sécurité de la prise avec détrompage. 13 Protection du câble d'alimentation - Les câbles d'alimentation ne doivent pas passer dans des endroits où ils risquent d'être piétinés ou pincés par des articles posés dessus ou à côté. Faites particulièrement attention aux câbles au niveau des prises, des connecteurs de commodité à l'arrière d'autres appareils, et à leur point de sortie de cet appareil. 14 Mise à la terre d'une Antenne Extérieure - Si l'appareil est relié à une antenne extérieure ou à un réseau de câbles extérieurs, veillez à ce que l'antenne ou le réseau de câbles soit mis à la terre afin d'assurer la même protection contre les pics de tension et les charges liées à l'accumulation d'électricité statique. L'Article 810 du National Electrical Code (NEC), ANSI/NFPA 70, contient des informations concernant la mise à la terre correcte du mât et de la structure porteuse, la mise à la terre du câble d'amenée sur un dispositif de décharge d'antenne, le calibre des câbles de mise à la terre, l'emplacement du dispositif de décharge d'antenne, le branchement aux électrodes de mise à la terre et les exigences concernant les électrodes de mise à la terre. 15 Foudre - Afin d'assurer une meilleure protection de cet appareil pendant les orages, ou lorsqu'il reste inutilisé et sans surveillance pendant de longues périodes, débranchez la prise murale et déconnectez l'antenne ou le système de câbles. Cela évitera toute détérioration de l'appareil par la foudre ou par les surtensions de secteur. 16 Câbles haute tension - Un système d'antenne extérieure ne doit pas être placé près de lignes haute tension aériennes ou d'autres circuits d'éclairage ou de puissance électriques. Lorsque vous installez un système d'antenne extérieure, faites très attention de ne pas toucher de telles lignes haute tension ou de tels circuits, car tout contact pourrait être mortel. 17 Surcharge électrique - Ne surchargez pas les prises murales, les rallonges électriques ou les connecteurs de commodité des appareils, sous peine de provoquer des chocs électriques ou des risques d'incendie. 18 Pénétration d'objets ou de liquides - N'insérez jamais d'objet de quelque type que ce soit par les ouvertures de l'appareil, car de tels objets risqueraient de toucher des tensions électriques dangereuses ou de court-circuiter des éléments pouvant provoquer un choc électrique ou un incendie. Ne renversez jamais de liquide sur l'appareil.
2 21 Contrôle de sécurité - Après toute intervention d'entretien ou de réparation sur cet appareil, demandez au technicien d'effectuer des contrôles de sécurité afin de s'assurer que le produit est en bon état de fonctionnement. 22 Fixation au mur ou au plafond - L'appareil ne doit être fixé au mur ou au plafond que suivant les recommandations du fabricant.
ÉLECTRIQUE POUR LES PERSONNES. LE POINT D'EXCLAMATION DANS UN TRIANGLE ÉQUILATÉRAL A POUR BUT D'AVERTIR L'UTILISATEUR QUE LA DOCUMENTATION LIVRÉE AVEC L'APPAREIL CONTIENT DES INSTRUCTIONS IMPORTANTES CONCERNANT L'UTILISATION ET L'ENTRETIEN. ATTENTION En cas de changement ou de modification dont la conformité n'aura pas été expressément approuvé(e) par NAD Electronics, le droit de l'utilisateur de faire fonctionner l'appareil risque d'être annulé.
Votre administration locale pourra vous indiquer où se trouve le point de collecte de déchets concerné.

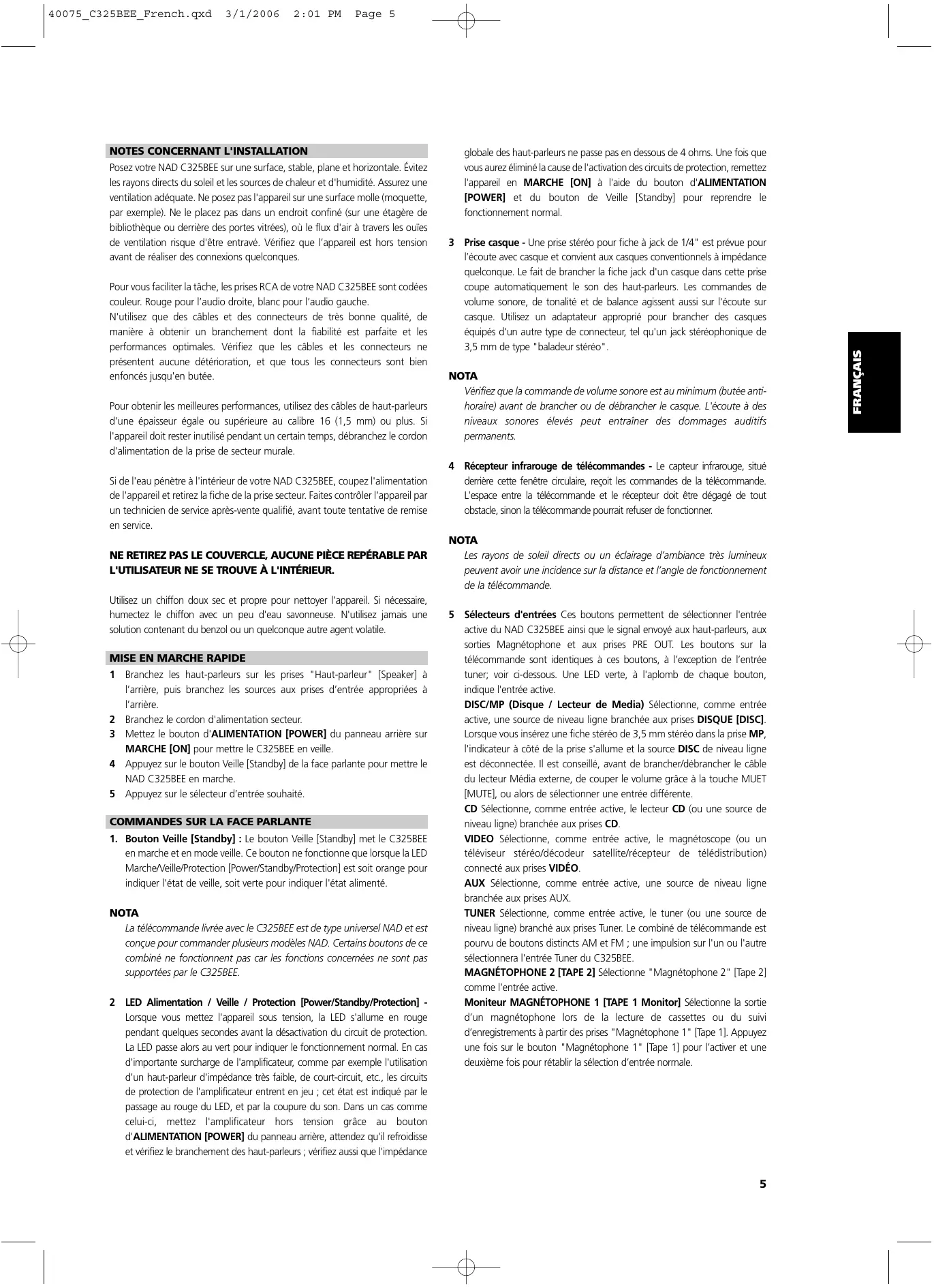

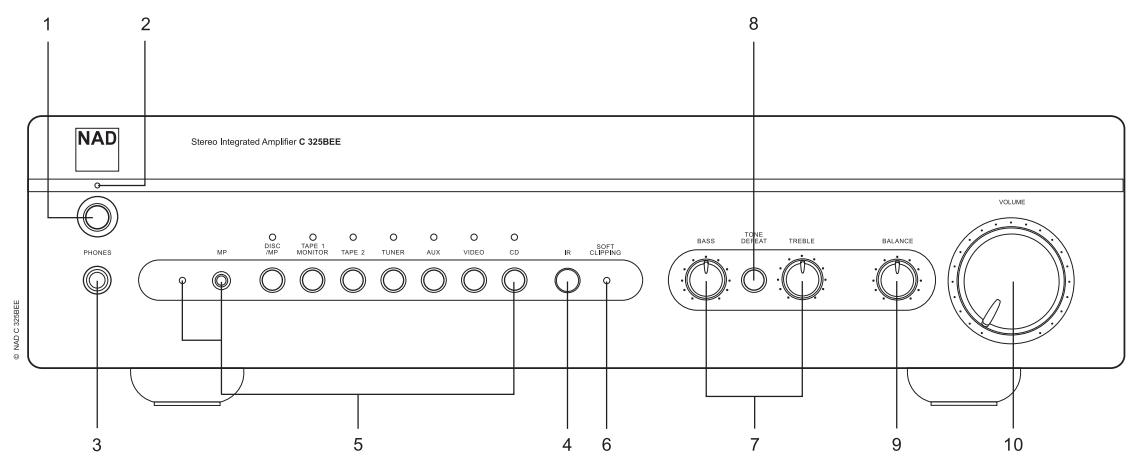

MISE EN MARCHE RAPIDE 1 Branchez les haut-parleurs sur les prises "Haut-parleur" [Speaker] à l’arrière, puis branchez les sources aux prises d’entrée appropriées à l’arrière. 2 Branchez le cordon d'alimentation secteur. 3 Mettez le bouton d'ALIMENTATION [POWER] du panneau arrière sur MARCHE [ON] pour mettre le C325BEE en veille. 4 Appuyez sur le bouton Veille [Standby] de la face parlante pour mettre le NAD C325BEE en marche. 5 Appuyez sur le sélecteur d’entrée souhaité. COMMANDES SUR LA FACE PARLANTE 1. Bouton Veille [Standby] : Le bouton Veille [Standby] met le C325BEE en marche et en mode veille. Ce bouton ne fonctionne que lorsque la LED Marche/Veille/Protection [Power/Standby/Protection] est soit orange pour indiquer l'état de veille, soit verte pour indiquer l'état alimenté. NOTA La télécommande livrée avec le C325BEE est de type universel NAD et est conçue pour commander plusieurs modèles NAD. Certains boutons de ce combiné ne fonctionnent pas car les fonctions concernées ne sont pas supportées par le C325BEE. 2 LED Alimentation / Veille / Protection [Power/Standby/Protection] Lorsque vous mettez l'appareil sous tension, la LED s'allume en rouge pendant quelques secondes avant la désactivation du circuit de protection. La LED passe alors au vert pour indiquer le fonctionnement normal. En cas d'importante surcharge de l'amplificateur, comme par exemple l'utilisation d'un haut-parleur d'impédance très faible, de court-circuit, etc., les circuits de protection de l'amplificateur entrent en jeu ; cet état est indiqué par le passage au rouge du LED, et par la coupure du son. Dans un cas comme celui-ci, mettez l'amplificateur hors tension grâce au bouton d'ALIMENTATION [POWER] du panneau arrière, attendez qu'il refroidisse et vérifiez le branchement des haut-parleurs ; vérifiez aussi que l'impédance
4 Récepteur infrarouge de télécommandes - Le capteur infrarouge, situé derrière cette fenêtre circulaire, reçoit les commandes de la télécommande. L'espace entre la télécommande et le récepteur doit être dégagé de tout obstacle, sinon la télécommande pourrait refuser de fonctionner. NOTA Les rayons de soleil directs ou un éclairage d’ambiance très lumineux peuvent avoir une incidence sur la distance et l’angle de fonctionnement de la télécommande. 5 Sélecteurs d'entrées Ces boutons permettent de sélectionner l'entrée active du NAD C325BEE ainsi que le signal envoyé aux haut-parleurs, aux sorties Magnétophone et aux prises PRE OUT. Les boutons sur la télécommande sont identiques à ces boutons, à l’exception de l’entrée tuner; voir ci-dessous. Une LED verte, à l'aplomb de chaque bouton, indique l'entrée active. DISC/MP (Disque / Lecteur de Media) Sélectionne, comme entrée active, une source de niveau ligne branchée aux prises DISQUE [DISC]. Lorsque vous insérez une fiche stéréo de 3,5 mm stéréo dans la prise MP, l'indicateur à côté de la prise s'allume et la source DISC de niveau ligne est déconnectée. Il est conseillé, avant de brancher/débrancher le câble du lecteur Média externe, de couper le volume grâce à la touche MUET [MUTE], ou alors de sélectionner une entrée différente. CD Sélectionne, comme entrée active, le lecteur CD (ou une source de niveau ligne) branchée aux prises CD. VIDEO Sélectionne, comme entrée active, le magnétoscope (ou un téléviseur stéréo/décodeur satellite/récepteur de télédistribution) connecté aux prises VIDÉO. AUX Sélectionne, comme entrée active, une source de niveau ligne branchée aux prises AUX. TUNER Sélectionne, comme entrée active, le tuner (ou une source de niveau ligne) branché aux prises Tuner. Le combiné de télécommande est pourvu de boutons distincts AM et FM ; une impulsion sur l'un ou l'autre sélectionnera l'entrée Tuner du C325BEE. MAGNÉTOPHONE 2 [TAPE 2] Sélectionne "Magnétophone 2" [Tape 2] comme l'entrée active. Moniteur MAGNÉTOPHONE 1 [TAPE 1 Monitor] Sélectionne la sortie d’un magnétophone lors de la lecture de cassettes ou du suivi d’enregistrements à partir des prises "Magnétophone 1" [Tape 1]. Appuyez une fois sur le bouton "Magnétophone 1" [Tape 1] pour l’activer et une deuxième fois pour rétablir la sélection d’entrée normale.
3,5 mm de type "baladeur stéréo".
N'utilisez que des câbles et des connecteurs de très bonne qualité, de manière à obtenir un branchement dont la fiabilité est parfaite et les performances optimales. Vérifiez que les câbles et les connecteurs ne présentent aucune détérioration, et que tous les connecteurs sont bien enfoncés jusqu'en butée.
[POWER] et du bouton de Veille [Standby] pour reprendre le fonctionnement normal.
C325BEE. 6 Indicateur d'Écrêtage Doux - L'indicateur vert d'Écrêtage Doux indique que le mode d'Écrêtage Doux [Soft Clipping] est actif. Reportez-vous aussi au chapitre "Branchements sur le panneau arrière", section 12 "Écrêtage Doux" pour de plus amples informations.
Tournez le bouton en sens horaire pour amplifier les Graves ou les Aigus. Tournez le bouton en sens anti-horaire pour atténuer les Graves ou les Aigus. Les commandes de Tonalité n’affectent pas les enregistrements faits au moyen des Sorties "Magnétophone" [Tape] mais agissent toutefois sur le signal allant vers la "Sortie de Préamplification" [Pre Out].
Sur la télécommande, appuyez sur le bouton "SILENCIEUX" [MUTE] pour couper provisoirement le son des haut-parleurs et du casque. Le mode Silencieux est indiqué par le clignotement de la LED de l'entrée active. Réappuyez sur le bouton SILENCIEUX [MUTE] pour remettre le son. La commande Mute n’affecte pas les enregistrements faits au moyen des Sorties "Magnétophone" [TAPE] mais agit toutefois sur le signal allant vers la "Sortie de Préamplification" [Pre Out].

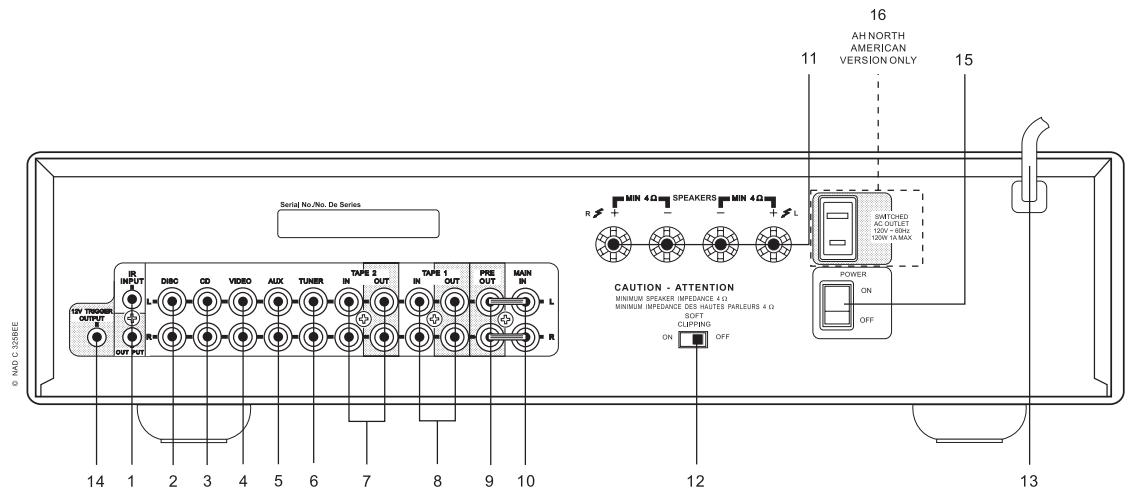

Demandez à votre revendeur ou à votre installateur de vous donner de plus amples informations. 2 Entrée Disc - Entrée pour les signaux d’entrée supplémentaires de niveau ligne, tels qu'un lecteur CD, un lecteur Mini-Disc ou le signal de sortie provenant d’un amplificateur de rehausseur pour tourne-disques. Utilisez un câble jumelé RCA vers RCA pour relier les prises de "Sortie Audio" gauche et droite de l’appareil audio auxiliaire à cette entrée. NOTA : Lorsque vous insérez une fiche stéréo de 3,5 mm stéréo dans la prise MP, l'indicateur à côté de la prise s'allume et la source DISC de niveau ligne est déconnectée. Il est conseillé, avant de brancher/débrancher le câble du lecteur Média externe, de couper le volume grâce à la touche MUET [MUTE], ou alors de sélectionner une entrée différente. 3 Entrée CD - Entrée pour un lecteur CD ou pour toute autre source de signal de niveau ligne. Utilisez un câble jumelé RCA vers RCA pour relier les prises de sortie audio gauche et droite du lecteur CD à cette entrée. Le NAD C325BEE n'accepte que les signaux analogiques de votre lecteur CD. 4 Entrée Vidéo input - Entrée pour le signal audio provenant d'un magnétoscope stéréo (ou TV stéréo / Satellite / Récepteur de télédistribution) ou d'une autre source audio de niveau ligne. En utilisant les câbles jumelés RCA vers RCA, reliez les connecteurs de "Sortie Audio" gauche et droit de l’appareil à ces entrées. Nota : Il s'agit d'entrées audio uniquement. 5 Entrée AUX - Entrée pour d'autres signaux de niveau ligne, comme un deuxième lecteur CD par exemple. Utilisez un câble jumelé RCA vers RCA pour relier les prises de "Sortie Audio" gauche et droite de l’appareil audio auxiliaire à cette entrée. 6 Entrée Tuner - Entrée pour un tuner ou pour toute autre source de signal de niveau ligne. Utilisez un câble jumelé RCA vers RCA pour relier les connecteurs de "Sortie Audio" gauche et droit de l’appareil à cette entrée. 7 Entrée / Sortie Magnétophone 2 [Tape 2] - Branchements pour enregistrement et lecture analogiques sur un magnétophone audio de type quelconque. En utilisant des câbles jumelés RCA vers RCA, reliez les prises de "Sortie Audio" gauche et droite du magnétophone aux prises d'ENTRÉE MAGNÉTOPHONE 2 [TAPE 1 IN] pour la lecture et le contrôle d'enregistrement des bandes. Reliez les prises d'Entrée Audio gauche et droite du magnétophone aux prises de SORTIE MAGNÉTOPHONE 2 [TAPE 2 OUT] pour l'enregistrement des bandes. 8 Entrée / Sortie Magnétophone 1 [Tape 2] - Branchements pour enregistrement et lecture analogiques sur un magnétophone audio de type quelconque. En utilisant des câbles jumelés RCA vers RCA, reliez les prises de "Sortie Audio" gauche et droite du magnétophone aux prises d'ENTRÉE MAGNÉTOPHONE 1 [TAPE 1 IN] pour la lecture et le contrôle d'enregistrement des bandes. Reliez les prises d'Entrée Audio gauche et droite du magnétophone aux prises de SORTIE MAGNÉTOPHONE 1 [TAPE 2 OUT] pour l'enregistrement des bandes. 9 Sortie Préamplificateur [Pre out] - Branchements à un amplificateur de puissance externe ou à un processeur externe, tel qu'un décodeur ambiophonique. Pour une utilisation normale, ceux-ci doivent être branchés sur les prises [Main-In] (N° 10) à l'aide des cavaliers fournis. Pour brancher votre NAD C325BEE à des modules processeurs ou d’amplificateur externes, il sera nécessaire d’enlever ces liaisons d’abord. Utilisez un câble jumelé RCA vers RCA pour brancher le connecteur d’Entrée Audio [Audio-Input] gauche et droit de l’amplificateur de puissance ou processeur aux prises de Sortie Préampli [Pre-Out].
N'utilisez que du fil torsadé haute puissance (calibre 16 ; 1,5 mm ou plus) pour brancher les haut-parleurs à votre NAD C325BEE. On peut utiliser les bornes pour courants élevés comme bornes à visser pour les câbles comportant des cosses plates, des broches ou des fils nus. FILS NUS ET BORNES A BROCHES Les fils nus et les broches s'insèrent dans le trou diamétral percé dans la tige de la borne. Desserrez la bague en plastique de la borne de haut-parleur jusqu'à ce que le trou dans la tige soit visible. Insérez la broche ou le fil nu dans le trou, puis fixez le câble en vissant la bague de la borne. Veillez à ce qu'aucun fil nu des câbles des haut-parleurs ne touche le panneau arrière ou une autre prise. Veillez à ce qu’il n’y ait que 1 cm (1/2") de fil nu ou de broche et qu’il n’y ait aucun brin libre sur les fils des haut-parleurs. 12 Lorsqu'un amplificateur est poussé au-delà de sa puissance de sortie spécifiée, on entend un son dur et déformé lors des passages à sonorité forte. Cela provient du fait que l'amplificateur coupe ou "écrête de façon dure" les pointes sonores pour lesquelles sa conception ne permet pas la reproduction. Le circuit d'écrêtage doux, de NAD, limite en douceur la forme d'onde à la sortie, pour minimiser la distorsion audible lorsque l'amplificateur est poussé au-delà de ses limites. Si votre écoute comporte des niveaux modérés de puissance, l'Écrêtage Doux peut être laissé sur ARRÊT [OFF]. Si, par contre, vous pensez passer de la musique à des niveaux très élevés, susceptibles de dépasser la capacité de puissance de l'amplificateur, nous préconisons de mettre l'Écrêtage Doux en fonctionnement. L'indicateur d'Écrêtage Doux sur la face parlante s'allume lorsque l'amplificateur est en mode Écrêtage Doux. 13 Câble d'alimentation secteur - Branchez ce cordon à une prise murale secteur. Veillez à ce que tous les branchements aient été faits avant de brancher le cordon au secteur. 14 Sortie Asservissement 12 V [12V trigger] - La SORTIE ASSERVISSEMENT 12 V [12V TRIGGER OUTPUT] permet de commander des appareils externes équipés d'une entrée d'asservissement 12 V. Cette sortie est au potentiel 12 V lorsque le C325BEE est en marche, ou au potentiel 0 V lorsque l'appareil est éteint ou en mode veille. Cette sortie est capable de piloter une charge pouvant atteindre 100 mA à 12 V. 15 Interrupteur MARCHE/ARRÊT [POWER] : L'interrupteur MARCHE/ ARRÊT [POWER] fournit l'alimentation secteur principale du C325BEE. Lorsque l'interrupteur est en position MARCHE [ON], le C325BEE est en

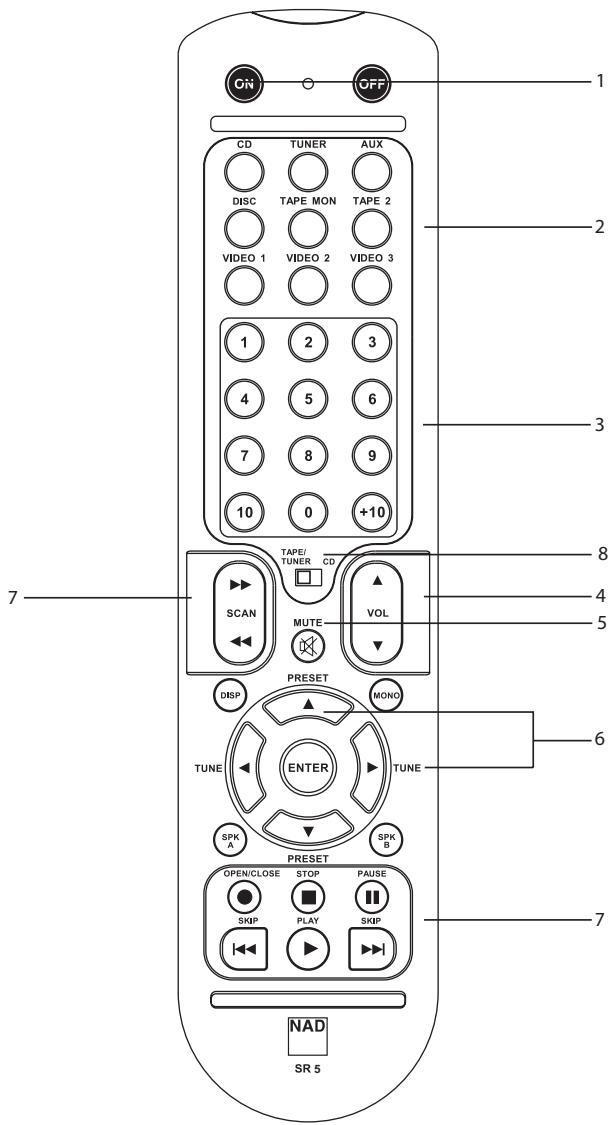

Il est possible de réaliser des copies entre deux magnétophones connectés à votre NAD C325BEE. Mettre la bande source sur le magnétophone connecté à "Magnétophone 2" [Tape 2] et la bande vierge sur le magnétophone connecté à "Magnétophone 1" [Tape 1]. En sélectionnant l'Entrée "MAGNÉTOPHONE 2" [TAPE 2], il est possible d'enregistrer de "Magnétophone 2" à "Magnétophone 1", et de contrôler le signal en provenance de la bande d'origine. COMBINÉ DE TÉLÉCOMMANDE SR5 La Télécommande reproduit toutes les fonctions clés du NAD C325BEE, et comporte aussi des commandes supplémentaires permettant de télécommander les Tuners, et les Lecteurs de CD NAD. Elle fonctionne depuis une distance pouvant aller jusqu'à 5 mètres. Il est conseillé d'utiliser des piles alcalines pour une longévité maximale. Le compartiment des piles, à l'arrière de la télécommande, est prévu pour deux piles de type (R 03) AAA. Lors du remplacement des piles, assurez-vous de leur bonne orientation conformément au dessin dans le fond du compartiment des piles. Reportez-vous aux sections précédentes du manuel pour des descriptions détaillées des différentes fonctions. Lors de la réception d'une commande en provenance du combiné de télécommande, la lampe témoin "Veille / Protection" [Stand-by/Protection] clignote. 1 MARCHE/ARRÊT [POWER ON & OFF] - La télécommande NAD C325BEE est dotée de boutons Marche [On] et Arrêt [Off] distincts. Ceci est particulièrement utile pour maintenir la synchronisation des appareils constituant la chaîne : De cette manière, tous les appareils passeront en mode Veille lorsque vous appuierez sur "Arrêt" [Off], ou passeront en mode Marche lorsque vous appuierez sur "On" [Marche], plutôt que de se mettre en Marche lorsque vous mettrez l'amplificateur en mode Veille. (A noter que les autres appareils doivent eux aussi être capables de répondre à des commandes de Marche / Arrêt distinctes). Appuyez sur le bouton MARCHE [ON] pour faire passer l'appareil du mode Veille au mode Marche ; la lampe témoin de Veille (Fig. 2, N° 2) passera de l'orange au rouge, puis au vert et la lampe témoin de la dernière source sélectionnée clignotera puis s'allumera. Appuyez sur la touche OFF pour mettre l'appareil en mode Veille : La lampe témoin de Veille passera à l'orange. 2 ENTRÉES - Les touches de sélection des entrées ont les mêmes fonctions que les boutons repérés de façon identique sur la face parlante. 3 Touches Numériques - Les touches numériques permettent d'entrer directement les numéros de piste pour les lecteurs de CD, et permettent d'accéder directement aux chaînes / stations préréglées pour les tuners et les récepteurs. 4 VOLUME GÉNÉRAL [MASTER VOLUME] - Appuyez sur les touches ou du VOLUME GÉNÉRAL [MASTER VOLUME] pour augmenter ou diminuer le volume sonore, respectivement. Relâchez la touche dès que le niveau sonore souhaité a été atteint. La Commande de Volume motorisée sur la face parlante indiquera le niveau réglé. Les touches de Volume Global n’affectent pas les enregistrements faits au moyen des Sorties "Magnétophone" [Tape] mais agissent toutefois sur le signal allant vers les Sorties de préamplification [Preamp].
Platines à Cassettes simples NAD) active la Lecture en Avant. Appuyez sur cette touche pour mettre la platine à cassettes en mode enregistrement-pause, puis appuyez sur Lecture [Play] pour commencer l'enregistrement. Arrête la Lecture" ou l’Enregistrement. active le Rembobinage Rapide [Rewind]. active l'Avance Rapide [Fast Forward].
4 La position par défaut de ce sélecteur de télécommande est DEV 1. Dans cette position, le sélecteur Magnéto/Tuner - CD [Tape/Tuner - CD] permet de commander aussi bien le magnétophone que le lecteur de CD (N° 7). Si vous mettez cet interrupteur en position DEV 2, les touches de défilement ne commanderont qu'un lecteur de CD, quelle que soit la position du sélecteur Magnéto/Tuner - CD [Tape/Tuner - CD].
2 et Vidéo 3 (dans la section N° 2) de la télécommande ne fonctionnent pas dans le cas du C325BEE.

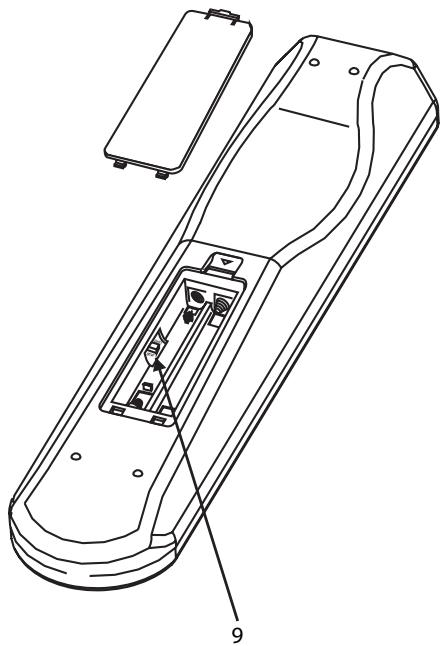

ENFONCEZ ET RELEVEZ LA LANGUETTE POUR RETIRER LE COUVERCLE DU COMPARTIMENT DES PILES REMETTEZ EN PLACE LE COUVERCLE DU COMPARTIMENT DES PILES EN ALIGNENT LES DEUX LANGUETTES AVEC LES TROUS ET EN LES Y INSÉRANT.
Distorsion nominale (Distorsion Harmonique Totale 20 Hz - 20 kHz) Puissance d'écrêtage (puissance maximum continue par voie 4 Ω et 8 Ω) Les caractéristiques de ce matériel peuvent être modifiées sans préavis. Pour la documentation au dernier indice et les caractéristiques les plus récentes, veuillez vous connecter sur www.nadelectronics.com, où vous trouverez les dernières informations concernant votre C325BEE.
AUX, como entrada activa. TUNER (Sintonizador) Selecciona el sintonizador (u otra fuente de nivel de línea) conectado a las tomas de Sintonizador, como entrada activa. El equipo manual de mando a distancia cuenta con botones independientes para AM y FM, pulsando uno u otro se selecciona el sintonizador del C325BEE TAPE 2 Selecciona Cinta 2 como entrada activa. TAPE 1 Monitor (Monitor de Cinta 1) Selecciona la salida desde una grabadora de cinta cuando se reproducen o cintas o se monitorean grabaciones que se estén realizando a través de las tomas de la Cinta 1 (“Tape 1”). Pulse el botón de Tape 1 (Cinta 1) una vez para seleccionarla y otra vez para volver a la selección de entrada normal. TAPE 1 es una función de Monitor de cintas que no anula la selección de entrada actual. Por ejemplo, si es entrada activa el CD cuando se selecciona TAPE 1, la señal CD continúa seleccionada y se transmite tanto a las tomas TAPE 2, como a TAPE 1 OUTPUT, pero es el sonido procedente de la grabadora conectada a Tape 1 (Cinta 1) lo que se escuchará en los altavoces. Aparte de estar encendido el diodo LED ámbar para indicar que está acoplada la Cinta 1, permanecerá también encendido diodo LED verde correspondiente a la entrada activa.
5 Entrada AUX (AUX input) - Entrada de señales de entrada de nivel de línea adicional tal como otro reproductor de CD. Use un conductor doble RCA-a-RCA para conectar las ‘Salidas de Audio’ de derecha e izquierda de los equipos auxiliares a esta entrada. 6 Entrada de sintonizador (Tuner input) - Entrada para un sintonizador u otra fuente de señales de nivel de línea. Use un conductor doble RCA-a-RCA para conectar las ‘Salidas de Audio’ izquierda y derecha del Sintonizador a esta entrada. 7 Entrada/Salida de Cinta 2 (Tape 2 In/Out) - Conexiones para una grabación y reproducción analógicas a una grabadora de cinta de audio de cualquier tipo. Usando conductores dobles RCA-a-RCA, conecte la ‘Salida de Audio’ de izquierda y derecha de la máquina de cintas a las tomas TAPE 2 IN para escucha y control de cintas. Conecte la ‘Entrada de Audio’ de izquierda y derecha de la máquina de cintas a las tomas TAPE 2 OUT para grabar.
VOLUME no afecta a las grabaciones hechas usando las salidas Tape pero afecta a las señales que van a la salida preamplificador (Pre-Out). Conexión (On) y Desconexión (Off). Este puede ser particularmente útil para mantener los componentes de un sistema “in-sync” (sincronizados). De esta manera todos los componentes se pondrán en reserva cuando se pulsa Off o se pondrán en modo operativo cuando se pulsa On, en lugar de que algunos componentes se pongan en On cuando el amplificador se pone en Stand-by. (Observe que los otros componentes han de ser capaces de responder también a las órdenes separadas de On y Off). Pulse el botón ON para poner el equipo a partir de Stand-by en modo operativo. El indicador Stand-by (Fig. 2; No. 2) pasa de color ámbar a rojo, luego a verde y el indicador para la última entrada seleccionada centellea y se enciende. Pulse el pulsador OFF para poner el equipo en modo Stand-by. El indicador Stand-by se enciende en ámbar.
(desconectado). Si es probable que escuche usted altos niveles que pudieran forzar la capacidad de potencia del amplificador, ponga el interruptor Soft Clipping en On (conectado). El diodo LED de Soft Clipping™ del panel delantero se enciende cuando el amplificador está en modo de Soft Clipping.
CA a una toma activa CA. Asegure que todas las conexiones se hayan hecho antes de conectar con la alimentación eléctrica de la red.
C320BEE este en “on“ y 0V cuando el equipo esté bien sea en “off“ o en reserva. Esta salida puede excitar una carga hasta de 100ma a 12V.
Cinta/Sintonizador-CD
Respuesta de frecuencia 20Hz - 20kHz Relación de señal / ruido, Audio ponderado (“A-weighted”) 1
Rácio de Sinal / Ruído, com a escala de medição A
