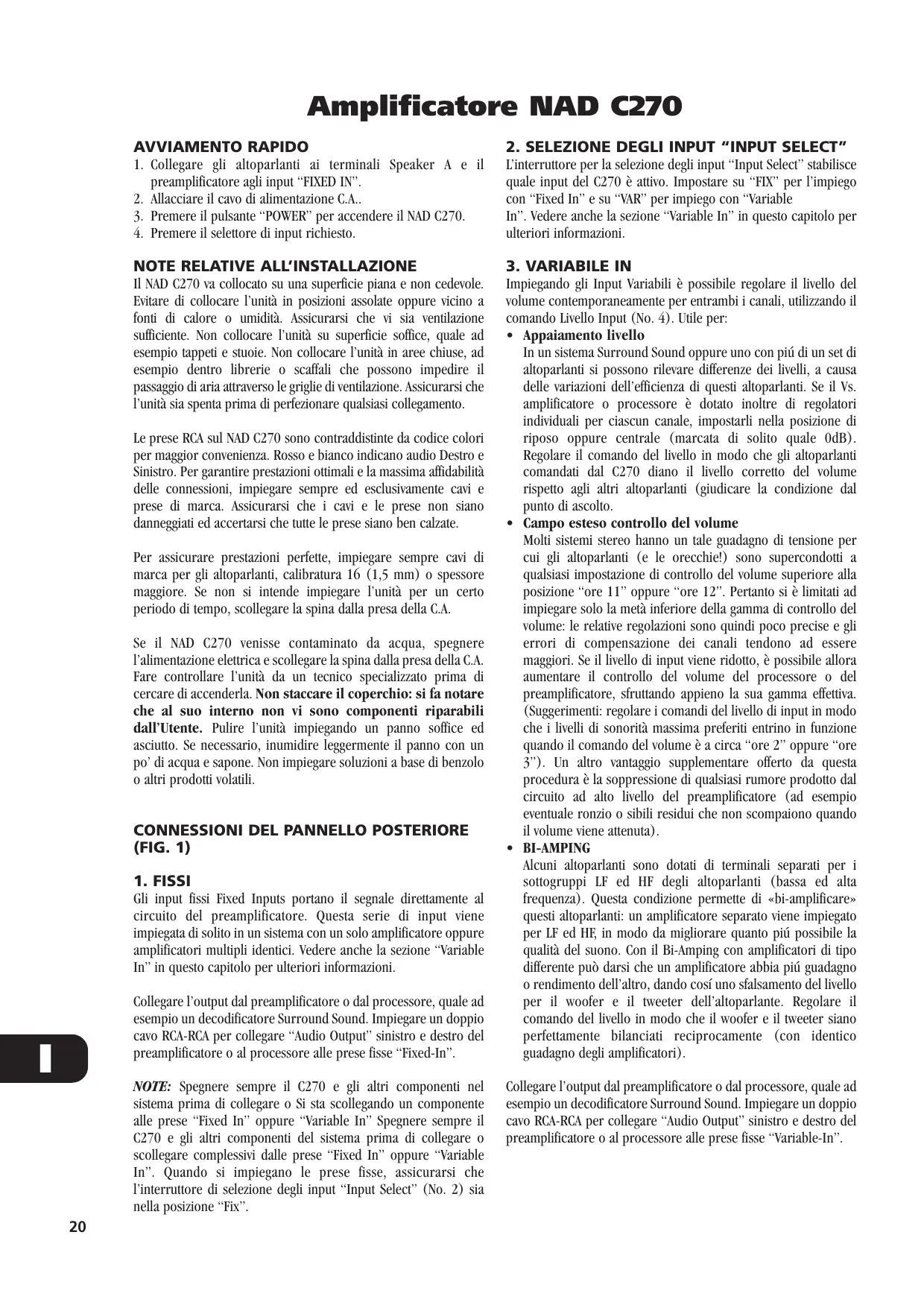

Amplificatore NAD C270
AVVIAMENTO RAPIDO
- Collegare gli altoparlanti ai terminali Speaker A e il preamplificatoreagli input“FIXED IN”.
- Allacciare il cavo di alimentazione C.A..
- Premere il pulsante "POWER" per accendere il NAD C270.
- Premere il selettore di input richiesto.
NOTE RELATIVE ALL'INSTALLAZIONE
Il NAD C270 va collocato su una superficie piana e non cedevole. Evitare di collocare l'unità in posizioni assolate oppure vicino a fonti di calore o umidità. Assicurarsi che vi sia ventilazione sufficiente. Non collocare l'unità su superficie soffice, quale ad esempio tappeti e stuoie. Non collocare l'unità in aree chiuse, ad esempio dentro librerie o scaffali che possono impedire il passaggio di aria atraverso le griglie di ventilazione. Assicurarsi che l'unità sa spenta prima di perfezionare qualsi collegamento.
Le prese RCA sul NAD C270 sono contraddistinte da codice colori per maggior convenienza. Rosso e bianco indicano audio Destro e Sinistro. Per garantire prestazioni ottimali e la massima affidabilità delle connessioni, impiegare sempre ed escludvamente cavi e prese dimarca. Assicurarsi che i cavi e le prese non siano danneggiati ed accertarsi che tutte le prese siano ben calzate.
Per assicurare prestazioni perfette, impiegare sempre cavi di marca per gli altoparlanti, calibratura 16 (1,5 mm) o spessore maggiore. Se non si intende impiegare l'unità per un dato per il periodo di tempo, scollegare la spina alla presa della C.A.
Se il NAD C270 venisse contaminato da acqua, spegnere l'alimentazione elettrica e scollegare la spina alla presa della C.A. Fare controllare l'unità da un tecnico specializzato prima di cercare di accenderla. Non staccare il coperchio: si fa notare che al suo interno non vi sono componenti riparabili dall'Utente. Pulire l'unità impiegando un panno soffice ed asciutto. Se necessario, inumidire leggermente il panno con un po' di acqua e sapone. Non impiegare soluzioni a base di benzolo o altri prodotti volatili.
CONNECTIONI DEL PANNELLO POSTERIORE (FIG. 1)
1. FISSI
Gli input fissi Fixed Inputs portano il segnale direttamente al circuito del preamplificatore. Questa serie di input viene impiegata di solito in un sistema con un solo amplificatore oppure amplificatori multipli identici. Vedereanche la sezione "Variable In"inquesto capitolo per ulteriori informazioni.
Collegare l'output dal preamplificatore o dal processore, quale ad esempio un decodificatore Surround Sound. Impiegare un doppio cavo RCA-RCA per collegare "Audio Output" sinistro e destro del preamplificatore o al processore alle prese fisse "Fixed-In".
NOTE: Spagnere sempre il C270 e gli altri componenti nelsystema prima di collegare o Si sta scollegando un componente alle prese "Fixed In" oppure "Variable In" Spagnere sempre il C270 e gli altri componenti del systema prima di collegare o scollegare complessivi dalle prese "Fixed In" oppure "Variable In". Quando si impiegano le prese fisse, assicurarsi che l'interruttore di selezione degli input "Input Select" (No. 2) sua nella posizione "Fix".
L'interruttore per la selezione degli input "Input Select" stabilisce while the input del C270 è attivo. Impostare su "FIX" per l'impiego con "Fixed In" è su "VAR" per impiego con "Variable
In". Vedereanche la sezione "Variable In" in quello capitolo per ulteriori informazioni.
3. VARIABLE IN
Impiegando gli Input Variabili è possibile regolare il livello del volume contemporaneamente per entrambi i canali, utilizzando il dato Livello Input (No. 4). Utile per:
- Appaiamento livello
In unsystema Surround Sound oppure uno con più di un set di altoparlanti si possono rilevare differenze dei livelli, a causa delle variazioni dell'efficienza di questi altoparlanti. Se il Vs. amplificatore o processore è dotato inoltre di regolatori individuali per ciascun canale, impostarli nella posizione di riposo oppure centrale (marcata di solito quale 0dB). Regolare il commando del livello in modo che gli altoparlanti comandati dal C270 diano il livello corretto del volume rispettoagli altri altoparlanti (giudicare la condizione dal punto di ascolto.
- Campo esteso controlo del volume
Molti sistemi stereo hanno un tale guadagno di tensione per cui gli altoparlanti (e le orecchie!) sono supercondotti a qualsiasi impostazione di controllo del volume supremiore alla posizione "ore 11" oppure "ore 12". Pertanto si è limitati ad impiegare solo la metà inferiore della gamma di controllo del volume: le relative regolazioni sono quando peu precise e gli errorsi di compensazione dei canali tendono ad essere maggiori. Se il livello di input viene ridotto, è possibile allora aumento il controllo del volume del processore o del preamplificatore, sfruttando appieno la sua gamma effettiva. (Suggerimenti: regolare i comandi del livello di input in modo che i livelli di sonorità massima preferiti entrino in funzione quando il commando del volume è a circa "ore 2" oppure "ore 3"). Un altro vantagegio supplementare offerto da但这a procedura è la suppressione di qualsiasi rumore prodotto dal circuitto ad alto livello del preamplificatore (ad esempio eventuale ronzio o sibili residui che non scompaiano quando il volumeiene attenuta).
BI-AMPING
Alcuni altoparlanti sono dotati di terminali separati per i sottogruppi LF ed HF degli altoparlanti (bassa ed alta frequenza). Questa condizione permette di «bi-amplificare» questi altoparlanti: un amplificatore分校o viene impiegato per LF ed HF, in modo da migliorare quanto più possibile la qualità del suono. Con il Bi-Amping con amplificatori di tipo differente cui darsi che un amplificatore abbia più guidano o rendimento dell'altro, dando così uno sfalsamento del livello per il woofer e il tweeter dell'altoparlante. Regolare il commando del livello in modo che il woofer e il tweeter siano perfettamente bilanciati reciprocamente (con identico guidagno degli amplificatori).
Collegare l'output dal preamplificatore o dal processore, quale ad esempio un decodificatore Surround Sound. Impiegare un doppio cavo RCA-RCA per collegare "Audio Output" sinistro e destro del preamplificatore o al processore alle prese fisse "Variable-In".
NOTE: Spagnere sempre il C270 e gli altri componenti delsystema prima di collegare o scollegare complessivi dalle prese "Fixed In" oppure "Variable In". Quando si impiegano le prese "Variable In" assicurarsi che l'interruttore di selezione degli input "input Select" (No. 2) sua posizione "VAR".
Il dato del livello di entrata funzione solo insieme a "Variable In" (No. 3). Impiegando quello dato è possible regolare il volume all'amplificatore da zero (in senso antorario) al massimo (ruotando completeness in senso orario). Vedereanche la sezione "Variable In" in quello capitolo per ulteriori informazioni.
NOTA: Spagnere sempre il C270 e gli altri componenti del sistema prima di collegare o scollegare complessivi dalle prese "Fixed In" oppure "Variable In".
5. ALTOPARLANTI A ED ALTOPARLANTI B
Il NAD C270 è dotato di due series di connettori per altoparanti, allacciati in parallelo per facilitare il collegamento di coppie multiple di altoparanti overo "Bi-collegamento". Impiegare i connettori Altoparanti "A" per gli altoparanti principali; impiegare i connettori Altoparanti "B" per una seconda coppa di casse, ad esempio altoparanti supplementari, disposti in altri locale.
Durante il funzionamento normale, collegare l'altoparlante destro ai terminali marcati “R +” ed “R-” assicurandosi che “R+” sua collegato al terminale “+” del Vs. altoparlante con “R-” connesso al terminale “-” dell'altoparlante. Collegare i terminali marcati “L +” ed “L -” in pari modo all'altoparlante sinistro.
Nel Bridge Mode, collegare l'altoparlante singolo ai terminali marcati “ R+ ” ed “ L+ ”, accertandosi che “ L+ ” sua connesso al terminale “+” del Vs. altoparlante, con “ L+ ” connesso al terminale “-” dell'altoparlante. Fare riferimento allazsche “Modo Ponticellare” nel presente capitolo (No. 6).
Impiegare sempre filo attorcigliato, tipo heavy duty (calibro 16; Spessore 1,5mm o più) per collegare gli altoparlanti al Vs. NAD C270. I terminali a morsetto per l'alta corrente possono essere impiegati quali terminali a vite per quei cavi con prese o capocorda a forcella oppure a piedini, oppure infine per cavi con fili scoperti.
FILI SCOPERTI E CONNECTORI A PIEDINI
I fili scoperti e le prese a piedini vanno inflati nel foro nel gambo del terminale. Svitare la boccola in plastica dei terminali degli altoparanti per scopire il foro nel gambo della vite. Infilare il piedino o il cavo scoperto nel foro e fissare il cavo serrando la boccola del terminale. Assicurarsi che il filo spelato dai cavi degli altoparanti non possa fare contatto contro il pannello posteriore o altre prese. Assicurarsi che vi sia solo un centimetro di cavo o piedino scoperto, controlling inoltre che i cavi degli altoparanti non abbiano trefoli allentati.
NOTA: Assicurarsi che l'impenenza degli altoparanti sua parte a 4 ohm o più quando si collega solo una coppià di altoparanti; assicurarsi che l'impenenza per tutti gli altoparanti sua superiore ad 8 ohm quando si collegano due seri di altoparanti.
Nel Bridge Mode, l'impedenza dell'altoparlante deve essere 8 o piu ohm. Prima collegare o scollegare altoparlanti, spegnere sempre il C270 e gli altri componenti.
6. MODO PONTICELLARE
L'amplificatore stereo NAD C270 può essere impostato su mono (Bridge Mode), raddoppiando così di gran lunga la sua potenza: 2 × 120 vs. 1 × 300 Watt. In quello modo, il NAD C270 può essere utilizzato quale parte di uno stereo ad alta potenza oppure ricerca "teatro in caso", collegando amplificatori supplementary.
Impostare l'interruttore BRIDGE MODE sull'omonima posizione e collegare l'altoparlante ai terminali marcati “L +” ed “R +”, assicurandosi che il terminale “L +” sua allacciato al terminale positivo “+” dell'altoparlante, con l“R+” allacciato al terminale negativo “-” dell'altoparlante. Collegare la sorgente all'input sinistro fisso FIXED oppure variabile VARIABLE.
Nel modo ponticellato, il NAD C270 Derived circa 300 watt in un altoparlante da 8 ohm. In quello modo, le sezione dell'amplificatore reagiscono come se l'impedenza dell'altoparlante fosse sta dimezzata. Non si raccomandano altoparlanti a bassa impedenza (meno di 8 ohm) quando si impiega il Bridge Mode, poché possono far siche entri in funzione il termodistacco dell'amplificatore se si ascolta ad alte livelli.
L'indicatore del modo ponticellare Bridge Mode sul pannello anteriore (Fig 2; No. 2) si accende quando l'amplificatore è nel modo ponticellare.
NOTE: Non collegare complessivi alle prese di destra "Fixed In" oppure "Variable In" quando si è selezionato Bridge Mode.
Specnere sempre il C270 e gli altri componenti delsystema prima di collegare o scollegare complessivi dalle prese "Fixed In" oppure "Variable In".
7. "SOFT CLIPPING™"
Quando l'amplificatore viene azionato或者其他 l'output prescritto a volumi molto alto si notera un suono "sporco" e con forte distorsione. Ciò è dovuto al fatto che l'amplificatore elimina overo "mozza" per distorsione i picchi del suono che non è in grado di riproduire. Lo speciale circuito di distorsione/limitazione NAD "Soft Clipping™" limita l'output delsystema per ridurre al minimo la distorsione sonora se l'amplificatore viene "tirato al massimo".
Se l'ascolto comporta livelli di potenza moderati, l'interruttore "Soft ClippingTM" cui sono essere disabilitato. Seinvece si ascolta ad alto volume,或者其他 le capacità esecutive dell'altoparlante, abilitare "Soft Clip".
L'indicatore "Soft ClippingTM" sul pannello anteriore si accende quando l'amplificatore si trova nel modo "Soft Clip".
8. 12V TRIGGER AUTO ON-OFF
L'input di inserimento 12V del C270 permette di accenderlo e portando su Stand-by con telecommando da un componente esterno. Impostare l'interruttore 12V Trigger su "ON" per attivare 12V Trigger input. Quando l'interruttore è su Off, l'input di inserimento 12V non è abilitato. Per informazioni supplementari fare riferimento alla sezione "12V Trigger In" riportata qui sotto.
9. 12V TRIGGER IN
Questo input permette al C270 di venire portato a distance su Standby oppure Acceso tramite apparecchiatura ausiliaria quale un preamplificatore, processore AV, ecc., dotati di output di insertimento 12 volt.
Per il collegamento Standby/Alimentazione inserta del C270 da un componente esterno, collegare l'input 12V trigger del C270 al jack di uscita C.C. del componente montato a distance. La spina richiesta è un mini-jack standard da 3,5mm ("mono"): la punta è il collegamento in tensione o +, perché lo stelo del jack di input è l'inserimento 12 volt - oppure connessione a massa.
NOTE: L'attivazione 12 volt del C270 funziona entro un livello di tensione C.C. 6-15 volt C.C. e preleva di solito meno di 10mA di corrente. Controllare le specifiche del terminale di input per l'insertimento su componenti montati a distance per accertarsi che siano compatibili con l'input di insertimento 12 volt del C270. I componenti NAD dotati di insertimento 12 volt sono perfettamente compatibili con l'insertimento output 12 volt del C270.
Prima di perfezionare qualsiasi connessione ad un input oppure output di inserimento 12 volt, assicurarsi che tutti i componenti siano scollegati alla rete C.A..
Se non si osservano le precauzioni succitate si corre il rischio di danneggiare il C270 o i componenti ausiliari adesso allacciati. In caso di dubbio in merito alle connessioni,Installatione e funzionamento dell'soutput di inserimento 12 volt Vi preghiamo di consultare il Concessionario NAD.
10. CAVO D'ALIMENTAZIONE C.A.
Collegare il cordone C.A. nella presa a muro in tensione. Assicurarsi che tutte le connessioni siano state perfezionate a regola d'arte prima di collegare l'unità alla rete.
COMANDI SUL QUADRO ANTERIORE (FIG. 2)
Premere quello pulsante per accendere/spegnere l'amplificatore. L'indicatore Power On/Standby (No. 2) sulla pulsante di alimentazione e l'indicatore di protezione "Protection" si accendono. Trascorsi alcuni secondi, il LED di Protezione si spegne;统计数据 che l'amplificatore è primo per l'uso.
Il C270 può essere azionato a distance da Acceso a Stand-by (e viceversa) impiegando l'input di attivazione 12 volt sul pannello posteriore. L'input di attivazione 12 volt funziona se il C270 è stato prima acceso agenda sull'interruttore generale che va poi lasciato in detta posizione. Impiegando il componente sorgente dell'attivazione 12 volt, commuitarne l'uscita di attivazione 12 volt ascendendola e spegnendola. L'input di attivazione del C270 segue così l'output di attivazione 12 volt del componente sorgente. Assicurarsi che l'interruttore di autoattivazione Auto Trigger sul retro del pannello sia su "AUTO" e che l'input di attivazione 12 volt sa collegato come prescritto. Fare riferimento alla sezione "12V Trigger In" nel capitolo qui sopra per ulteriori informazioni.
NOTA: Il C270 consuma pochissima corrente quando nel modo Stand-by. Si raccomanda peraltro si spegnere completeness l'unità se si ritiene che non verrà impiegata per più di un paio di giorni. Spagnere completeness premendo il pulsante dell'alimentazione POWER sul pannello anteriore (No. 1): tutte le lui si spengono.
2. INDICATORE STANDBY/PROTEZIONE
Dopo ave accesso "Power", l'indicatore diventa rosso: trascorsi alcuni secondi diventa poi verde per confirmare che l'amplificatore è primo per l'uso.
In caso di impiego gravoso dell'amplificatore (ad esempio surriscaldamento, impedenza altoparlanti eccessivamente ridotta, cortocircuito, ecc.) l'amplificatore inserisce il proprio circuito di protezione. L'indicatore si accende a luce rossa e il cicalino viene tacitato. In questo caso, spagnere l'amplificatore; attendere che si raffreddi e/o controllare le connessioni degli altoparlanti assicurandosi che l'impenenza totale degli altoparlanti non scenda a meno di 4 ohm oppure 9 ohm nel Bridge Mode. Una volta eliminata la causa che ha fatto scattare il circuito di protezione, riaccendere l'amplificatore.
Il diagramma che segue illustra il funzionamento dell'indicatore di protezione/Standby:
| Verde | Arancione | Rosso |
| Funzionamento normale | ● | | |
| Attesa “Standby | | ● | |
| Protezione | | | ● |
3. INDICATORE DI DISTORSIONE "SOFT CLIPPINGTM"
L'indicatore verde "SOFT CLIPPING(" confirma l'insertimento di quello particolare modo di attenuazione. Vedereanche il capitolo "Connessioni pannello posteriore", Sezione 13; "Soft Clipping(" per maggiori informazioni.
4. INDICATORE DEL MODO PONTICELLARE "BRIDGE MODE"
La spia BRIDGE MODE si accende (color ambra) quando il C270 viene portato nel modo ponticellare. Vedereanche il capitolo "Connessioni del pannello posteriore", Sezione 12, "Modo ponticellare Bridge Mode" per ulteriori informazioni.
| RICERCA GUASTI |
| Problema | Causa | Soluizione |
| NON VI E' SUONO | • Cavo alimentazione C.A. scollegato, oppure non vi è tensione
• L'interruttore di selezione degli input non è impostato su input attivo
• Comando regolazione livello input completamente azzerato | • Controllare che il cavo C.A. sia collegato e che l'apparecchiatura sa in tensione
• Impostare l'interruttore sull'sinput attivo
• Girare il comando fino al livello corretto |
| NON SI HA SUONO DA UN CANALE | • Comando "Balance" non concentrato
• Altoparlante non collegato come prescritto oppure danneggiato.
• Cavo input scollegato o danneggiato | • Centrare il comando "Balance"
• Controllare le connessioni e gli altoparlanti
• Controllare i cavi e le connessioni |
| BASSI TROPPO DEBOLI/IMMAGINE STEREO ASSENTE O SVANITA | • Altoparlanti collegati fuori fase
• Bridge Mode selezionato quando gli altoparlanti sono connessi nel modo normale | • Controllare le connessioni a tutti gli altoparlante dell'impianto
• Disinserire il Bridge Mode |
| IL LED ALIMENTAZIONE/PROTEZIONE RIMANE A LUCE ROSSA QUANDO SI ACCENDE L'UNITA' | • Cortocircuito nel cablaggio degli altoparlanti | • Spagnere l'amplificatore e controllare le connessioni dei cavi degli altoparlanti per entrambi gli altoparlanti sul pannello posteriore dell'amplificatore e sugli altoparlanti. Accendere l'amplificatore |
| INDICATORE ALIMENTAZIONE / PROTEZIONE A LUCE ROSSA DURANTE IL FUNZIONAMENTO | • Surriscaldamento dell'amplificatore
• Impedenza generale troppo bassa degli altoparlanti | • Spagnere l'amplificatore. Assicurarsi che le sfinestrature di ventilazione sono e molto l'amplificatore non siano ostruite. Dopoe che l'amplificatore si è raffreddato, riaccenderlo
• Assicurarsi che l'impenedio totale degli altoparlanti non sia inferiore a 4 ohm.
• Controllare i cavi degli altoparlanti rilevando eventuali cortocircuito |
