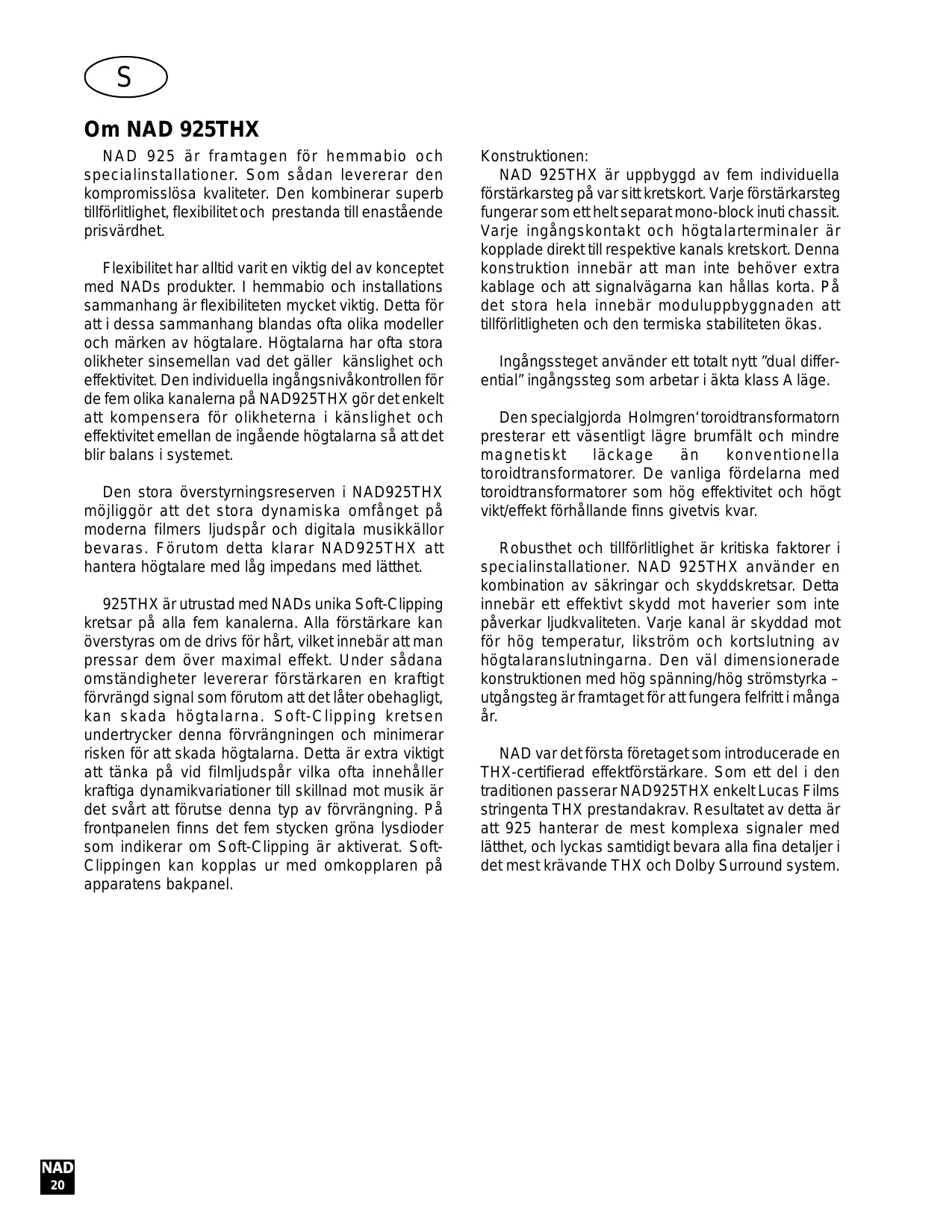

NAD 925 ar fremtagen für hemmabio och specialinstallationer. Som sādan levererar den kompromisslösa kvaliteter. Den kombinerar superb tillförlitliget, flexibilitet och prestanda till enastäende prisvärdhet.

Flexibilitet har alltid varit en viktig del av konceptet med NADsprodukter. I hemmabio och installations sammanhang ar flexibiliteten mycket viktig. Detta for att i dessa sammanhang blandas ota olika modeller och marken av högtalare. Högtalarna har ofta stora olikheter sinsemellan vad det gäller känsligeh och effektivitet. Den individuella ingängsnivåkontrollen for de fem olika kanalerna på NAD925THX gör det,enkelt att kom pensera for olikheterna i känsligeh och effektivitet emellan de ingående högtalarna sö att det blir balans i systemet.

Den stora overstyrningsreserven i NAD925THX möjiggör att det stora dynamiska omfånget på moderna filmers ljudspär och digitala musikkällor bevaras. Förutom detta klarar NAD925THX att hantera högtalare med lag impedans med lätthet.

925THX är utrustad med NADs unika Soft-Clipping kretsar på alla fem kanalerna. Alla forstärkare kan overstyras om de drives För hårt, vilket innebär att man pressar dem över maximal effekt. Under sādana omständigheter levererar forstärkaren en kraftigt forvrängd signal som forutom att det läter obehagligt, kan skada högtalarna. Soft-Clipping kretsen undertrycker denna forvrängningen och minimerar risiken für att skada högtalarna. Detta är extra viktigt att tänka på vid filmljudspár vilka oftern innehäller kraftiga dynamikvariationer till skillnad mot musik är det svårt att forutseenna typ av forvrängning. Pä frontpanelen finns det fem stycken gröna lysdioder som indikerar om Soft-Clipping är aktiverat. Soft-Clippingen kan kopplas ur med omkopplaren på apparatens bakpanel.

Konstruktionen:

NAD 925THX ar upbyggd av fem individuella forstarkarstag pà var sitt kretskort. Varje forstarkarstag fungerar som ett helt separat mono-block inuti chassit. Varje ingångskontakt och högtalarterminaler ar kopplade direkt till respektive kanals kretskort. Denna konstruktion innebär att man inte behöver extra kablage och att signalvögarna kan hallas korta. Pä det stora hela innebär modulupbyggnaden att tillforlitlighenen och den termiska stabiliteten ökas.

Ingångssteget anvanderett totalnytt "dual difer- ential" ingångssteg som arbetar i äkta klass A lage.

Den specialgjorda Holmgren'toroidtransformatorn presterar ett vasantigt lagre brumfalt och mindfulness magnetiskl lackage an konventionella toroidtransformatorer. De vanliga fordelarna med toroidtransformatorer som hog effektivitet och högt vikt/effekt forhallande finns givervis kvar.

Robusthet och tillforlitliget ar kritiska faktorer i specialinstallationer. NAD 925THX anvanderen en combination av sakringar och skyddskretsar. Detta innebär att effektiv skydd mot havier som inte paverkar ljudkvaliteten. Varje kanal ar skyddad mot for hog temperatur, likström och kortslutning av högtalaransluttingarna. Den väl dimensionalerade konstruktionen med hog spanning/hog strömstyrka - utgangsteg ar framtaget for att fungera felfritt i mga År.

NAD var det Första foretaget som introducerade en THX-certifierad effekt Förstärkare. Som att del i den traditionen passerar NAD925THX enkelt Lucas Films stringenta THX prestandakrav. Resultatet av detta ar att 925 hanterar de mest komplexa signaler med lätthet, och lyckas samtidigt bevara alla Fiona detaljer i det mest kravande THX och Dolby Surround system.

Att tänka på vid installation

Varning - För att undvika risken for elektriska stötar fär apparaten inte utsattas for vata eller fukt.

Stäng av alla apparater i systemet nar du skall gora nagra anslutninger. Sank alltid volymen på systemet innan andra componenter slås på. Höj sedan volymen försiktigt på att du undviker skador på utrustningen.

Att tänka på vid placering av utrustningen

Läs och följ alla sakerhetsinstruktionerna på Första sidan ienna bruksanvisning.

För att Förhindra eldsvåda eller elektriska stötar fär apparaten inte utsättas for väta eller fukt. Om vätska skulle komma in i apparaten sä maste strömmen brytas omedelbart genom att natsladden kopplas ur vaggurtaget. Innan apparaten fär tas i bruk iven böden gåsigenom av en verkstad. Avlagsna inte locket på apparaten själv, det finns inga delar i apparaten som du som kund kan ätgårda.

Förstärkaren utvecklar en del varme och kraver dārfor ventilation. Täck inte über ventilationshånen på apparatens über och undersida. Det maste finnas minst 7,5cm fritt utrémme ovanfor och 2,5 cm vid sidorna om apparaten. Förstärkaren bör inte ställas i en bokhylla eller i att skap om inte det ar väl ventilerat. Se ocksà till att det finns utrémme bakom Förstärkaren für signal och högtalarkablar.

Om du placerar Förstärkaren på en tjock ludwig matta sä maste du undvika att ventilationshalen på undersidan tacksigen, ställ den på en platta och inte direkt på mattan.

Apparaten bör placeras på en stadig och jämn yta som klarar Förstärkarens vikt. OBSERVERA: NAD 925THX maste placeras sä att den stär på alla fyra fötterna. Ställ aldrig Förstärkaren på högkont sa att den vilar på bakpanelen, daß kan kontakterna på baksidan skadas.

Eftersom alla nättransformatorer genererar ett visst magnetiskt brumfält, böral analoga skivspelare (speiellt de med Moving Coil pickup) inte placeras for nara forstarkaren. Magnetiska lagrings media som t.ex. ljudkassetter, videoband och disketter skull inte forvaras nara forstarkaren.

Anslutningar på

apparatens baksida

1. Natsladd

Satt i sladdens nätkontakt i ett ledigt, fungerande vagguttag, garna ett jordat uttag. Undvik att kopplanatsladden via Timers, klockströmbrytare eller natuttag bak på forforstärkare, daß de ej klarar de höga strömmar som NAD 925THX fordrar.

2. Ingångar

Alla de fem kanalerna har sin egen ingangskontakt. Innan du gör nagra anslutningar skull strömmen slas av på den utrustingen som skull anslutas.

3. Ingångarnas nivåreglage

Förstärkaren ar utrustad med separata nivåreglage for varje kanal. Innan du satter pa Förstärkaren for Första gangen skall du se till att nivåreglagen stär sina normala lagen, vridna max medsols.

Under vissa forhällanden kan andra inställningar vara användbara:

(1). Nivåmatchning – I system med högtalare som har olika känslighet kan det vara nödvändigt att justera kanalernas niva individuell for att fö korrekt balans mellan kanalerna i systemet.
(2). Utokat omfang på volymkontrollen - I måga stereosystem har för Förstärkaren en ganska hög utsignal, vilket innebär att man styr ut effekt Förstärkaren med ganska små pädrag med volymkontrollen. För att utnyttja volymkontrollen mera effektiv kan man sänka kändsligheten på slutsteget sä att man behöver vrida på mer med volymkontrollen für full utstyrning. Ett föslag ar att justera niven sö att full utstyrning sker forst vid "klockan 2-3".

Denna procedur ger extra fördel, den undertrycker förforstärkarens egna brus och störningar som alstras i linjesteget. (Nätbrum och brus som inte ar beroende på volymkontrollens lage.)

(3). Balans korrigering - Små fel i kanalbalansen kan dramatiskt försämra systemets ljudperspektiv. Den typen av balans oregelbundenheter kan bero på skillnader i högtalarnas känslighet, ojämmeter lyssningsrummets akustik och lyssningspositionen i forhällande till högtalarna. Du kan använda nivåkontrollerna für att korrigera dessa balansfel.

Observera att i THX-system skall nivareglagen sta i max-lage.

S

4. HÖGTALARKONTAKTER.

Den har Förstärkaren ar utrustad med speciella högeeffekts högtalarterminaler. Anslut högtalarna med kraftig "rikting" högtalarkabel. Anslutningarna kan goras på två satt (Se figur 1^* ).

(1) Skalade kablar. Sära på kablarna och skala av ungefär en centimeter isolering på varje kabel och tvinna ihopänden på varje kabel För sig. Skruva ur hylsan på högtalarterminalen och tryck in den skaladeänden på kabeln i öppningen och spänn帽子 hylsan sa här som fornuftet medger. Kontrollera sö att inga söka kopparträdar hanger lõst utanfor kontakten och kan orsaka kortslutning.
(2) Banankontakter. Sätt på banankontakter på kabeln och anslut den till terminalerna. Terminalerna har att inbördes avständ på 19mm sä att man kan använda dubbel-banankontakter.

Observera - Högtalare måste arbata i fas med varandra För att kunna Återge stereoperspektiv och laga frekvenser korrekt. Var noggrann med att ansluta Högtalarkablarna med korrekt fas, det vill säga att den röda (positiva) terminalen skull anslutas till Högtalarens röda (positiva) terminal och de svarta terminalerna på samma sätt.

5. Soft Clipping

När en Förstärkare drives over sin specificerade effektkommen den att "klippa" och forvränga signalen. Sādan forvrängning, klippning, later inte bara illa utanden ar också skadlig for högtalarna. NADs Soft Clipping krets begränsar mjukt signalens vögform vidklippning for att minimera den hörbara forvrängningenoch minska risken for att forstöra högtalarna.

Vi rekommender att ha Soft Clippingen i lage P≈ (ON) i de fall när forstarkaren kan tänkas drivas sa hart att man tangerar forstarkarens formåga.

Kontroller på apparatens framsida

1. AV/P ≈ KNAPP

Tryck på denna knappenningar du satter på er stänger av forstarkaren. Den grona LED-lampan lyser;nar forstarkaren ar redo att anvandas.

2. Soft Clipping indicatorer.

När Soft Clipping Funktionen ar aktiverad lyserenna lysdiod pa frontpanelen.
