MANUALE UTENTE 925 NAD

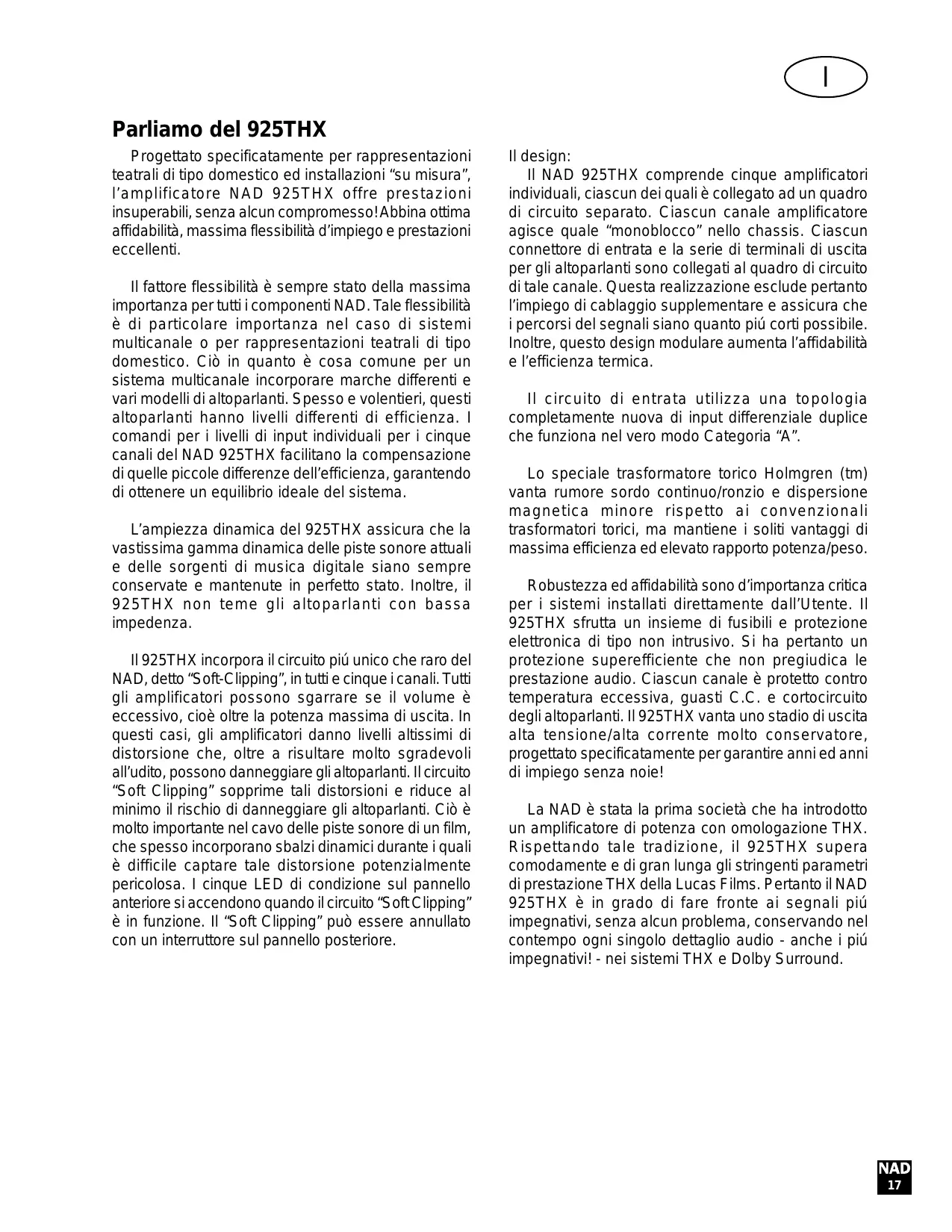

Progettato specificamente per rappresentazioni teatrali di tipo domestico ed installazioni "su misura", l'amplificatore NAD 925THX offre prestazioni insuperabili,enza alcun compromesso! Abbina ottima affidabilità, massima flessibilità d'impiego e prestazioni eccellenti.

Il fattore flessibilità è sempre stato della massima importanza per tutti i componenti NAD. Tale flessibilità è di particolare importanza nel caso di sistemi multicanale o per rappresentazioni teatrali di tipo domestico. Ciò in quanto è casa comune per unsystema multicanale incorporare marche differenti e vari modelli di altoparlanti. Spesso e volentieri, quosti altoparlanti hanno livelli differenti di efficienza. I comandi per i livelli di input individuali per i cinque canali del NAD 925THX facilitano la compensazione di quella piccole differenze dell'efficienza, garantendo di ottenere un equilibrio ideale del sistema.

L'ampiezza dinamica del 925THX assicura che la vastissima gamma dinamica delle piste sonore attuali e delle sorgenti di musica digitale siano sempre conservate e mantenate in perfetto stato. Inoltre, il 925THX non teme gli altoparlanti con Bassa impedenza.

Il 925THX incorpora il circuito più unico che raro del NAD, detto "Soft-Clipping", in tutti e cinque i canali. Tutti gli amplificatori sono sgarrare se il volume è eccessivo,cioè altre la potenza massima di uscita. In queste casi,gli amplificatori danno livelli altissimi di distorsione che,oltre a risultare molto sgradevoli all'udito,possono danneggiare gli altoparlanti. Il circuito "Soft Clipping"soprime tali distorsioni eriduce al minimo il rischio di danneggiare gli altoparlanti. Cio è molto importante nel cavo delle piste sonore di un film, che spesso incorporano sbalzi dinamici durante i quali è difficile caphare tale distorsione potenzialmente pericolosa.I cinque LED di condizione sul pannello anteriore si accendono quando il circuito "Soft Clipping" è in funzione. Il "Soft Clipping"può essere annulato con un interrottore sul pannello posteriore.

II design:

Il NAD 925THX comprende cinque amplificatori individuali, ciascun dei quali è collegato ad un quadro di circuito separato. Ciascun canale amplificatore agisce quale "monoblocco"ello chassis. Ciascun connettore di entrata e la series di terminali di uscita per gli altoparlanti sono collegati al quadro di circuito di tale canale. Questa realizzazione esclude pertanto l'impiego di cablaggio supplementare e assicura che i percorsi del segnali siano quando più corti possibile. Inoltre, quello design modulare aumento l'affidabilità e l'efficienza termica.

Il circuito di entrata utilizza una topologia completenesse nuova di input differenziale duplicate che funzione nel vero modo Categoria "A".

Lo speciale trasformatore torico Holmgren (tm) vanta rumore sordo continuo/ronzio e dispersione magnetica minore rispetto ai convenzionali trasformatori torici, ma mantiene i solitivantaggi di massima efficienza ed elevato rapporto potenza/peso.

Robustezza ed affidabilità sono d'importanza critica per i sistemi installati direttamente dall'Utente. Il 925THX sfrutta un insieme di fusibili e protezione elettronica di tipo non intrusivo. Si ha pertanto un protezione superefficiente che non pregiudica le prestazione audio. Ciascun canale è protetto contro temperatura eccessiva, guasti C.C. e cortocircuito degli altoparlanti. Il 925THX vanta uno stadio di uscita alta tensione/alta corrente molto conservatore, progettato specificamente per garantire anni ed anni di impiego senza noie!

La NAD è stata la prima società che ha introdotto un amplificatore di potenza con omologazione THX. Rispettando tale tradizione, il 925THX supera comodamente e di gran lunga gli stringenti parametri di prestazione THX della Lucas Films. Pertanto il NAD 925THX è in grado di fare fronte ai segnali più impegnativi, alla alcun problema, conservando nel contempo agli singolo dettaglio audio -anche i più impegnativi! - nei sistemi THX e Dolby Surround.

Precazioni per installazione

AVVERTIMENTO IMPORTANTE - Al fine di ridurre il rischio di incendio o scosse elettriche, assicurarsi sempre che l'amplificatore sia tenuto ben lontano da umidità e pioggia.

ATTENZIONE - Nel caso delle unità impostate in fabbrica su 115 volt, affiancare la lamella grande della presa rispetto alla scanalatura grande dell'uscita in modo da evitare il rischio di scosse elettriche. Assicurarsi che la presa sia ben calzata nell'alloggiamento.

Spagnere tutti i componenti delsystema prima di collegare o scollegare qualsiasi cablaggio impiegato per i segnali audio. Una volta perfezionate tutte le connessioni per i segnali, abbassare al minimo tutti i comandi di regolazione del volume prima di accendere i componenti delsystema. Aumentare poi il volume con attenzione per evitare di danneggiare i componenti delsystema.

Note per il posizionamento

dell'installazione

Leggere rispettore sempre tutte le norme di sicurezza riportate nella prima pagina del Manualletto.

Per evitare rischi di incendio o scosse, non piazzare mai l'amplificatore in aree vicino ad acqua od umidità. In caso di rovesciamento accidentale di liquido nell'amplificatore, spegnere immediatamente la corrente e scollegare il cordone dell'alimentazione C.A.. Non fare funzionare l'amplificatore prima di averlo fatto controllare da un technician.

L'amplificatore emana un po'di calore, pertanto richiede ventilazione. Non ostruire le griglie delle bocchette di ventilazione sopra e sotto i coperchi. Assicurarsi che vi siano come minimo 7,5 cm di spazio libero sopra l'amplificatore e 2,5 cm sui lati. Non collocare l'amplificatore ingabbiantolo ad esempio in mobiletti o librerie, a meno che non sia ben ventilato. Assicurarsi che vi sia spazio sufficiente dietro l'amplificatore per le connessioni di uscita degli altoparlanti e l'entrata del segnale. Se si desidera collocare l'amplificatore su pavimento tappetato, piazzare alla un'assicella molto l'amplificatore in modo da impedire che questo "affondi" nel tappeto bloccando le bocchette di ventilazione in basso.

Non collocare l'amplificatore alla luce diretta del sole per parecchio tempo.

L'unità pou èssere installata su qualsi Superficie fissa e solida. NOTE: il peso dell'amplificatore deve poggiare sempre sui piedini. Non poggiare mai l'amplificatore sul pannello posteriore tenendo quello anteriore rivolto in su. Cosí facendo, infatti, si rischia di danneggiare i connettori di entrada/uscita.

Il trasformatore del 925 eroga un Campo di ronzio magnetico di media intensità. Non collocare piastre accanto all'amplificatore (specie nelle con cartuccia pick-up di tipo a bobina mobile). I media magnetici, ad esempio nastri audio o video e i dischetti per il computer, vanno sempre tenuti ben discosti dall'amplificatore.

Comandi/connessioni

pannello posteriore

1. Cavo d'alimentazione C.A.

Collegare il cavo di alimentazione alla presa a muro con tensione C.A. come indicatore sul pannello posteriore dell'unità. Non collegare l'amplificatore in un'uscita spuria del preamplificatore. L'amplificatore richiede più potenza di quella ottenibile da QUESTe uscite.

2. Input

Ciacuno dei cinque amplificatori independenti del 925THX ha il suo connettore di input del segnale. Prima di perfezionare le connessioni all'amplificatore, assicurarsi che la tensione "POWER" sua spenta ("OFF").

Collegare i cavi di segnale dal preamplificatore, decodificatore Surround Sound o altra fonte di segnale a questi input.

3. Comandi livello di input

L'amplificatore è dotato di comandi separati per il livello di input per ciascun canale. Prima di accendere il 925THX per la prima volta, assicurarsi che tutti i comandi di livello sia nella posizione normale completeness in senso orario.

In alcuni casi possono risultare utili altre impostazioni per:

(1). Appaiamento livello - Nel caso di sistemi che hanno altoparlanti con prestazioni ed efficienza differenti, cui darsi che occorrare ridurre le impostazioni di alcuni comandi al fine di assicurare un equilibrio più perfetto tra un canale e l'alto.

(2). Campo esteso controlo del volume - Molti sistemi stereo hanno un tale guadagno di tensione per cui gli altoparlanti (e le orecchie!) sono supercondotti a qualsiasi impostazione di controllo del volume superiore alla posizione "ore 11" oppure "ore 12". Pertanto si è limitati ad impiegare solo la metà inferiore della gamma di controllo del volume: le relative regolazioni sono quindi peu precise e gli erre di compensazione dei canali tendono ad essere maggiori. Se si riducono tutti i comandi livello di input è possibile allora augmentare il controllo del livello del preamplificatore, sfruttando appieno la sua gamma effettiva. (Suggerimenti: regolare i comandi del livello di input in modo che i livelli di sonorità massima preferiti entrino in funzione quando il commando del volume è a circa "ore 2" oppure "ore 3".)

Un'altovantaggio supplementare offerto da esta procedura è la suppressione di qualsiasi rumore prodotto dal circuito ad alto livello del preamplificatore (ad esempio eventuale ronzio o sibili residui che non scompaiono quando il volume viene attenuta).

(3) Correzione dell'equilibrio - Piccoli errorsi di equilibrio sui canali possono minare in modo drammatico lo "stadio sonoro" emanato dal sistema. Tali errorsi di equilibrio possono essere dovuti a differenze normalissime della sensitità degli altoparlanti, differenze nell'ambiente acustico attornoagli altoparlanti e leggere differenze tra la poltrona di ascolto gli altoparlanti. Questo errorsi di equilibrio possono essere corretti impiegando i comandi livello di input.

NOTA: nel caso dei sistemi THX, i comandi di regolazione del livello vanno portati alla posizione completeness in senso orario.

4. Concessioni degli altoparlanti

Questo amplificatore è dotato di terminali degli altoparlanti del tipo a morsetto per alta corrente. Collegare gli altoparlanti con cavo filo intrecciato heavy duty (16 o più spesso). Le connessioni sono essere perfezionate in due modi. [Vedere la Fig. 1.]

(1) Spelare un centimetro di guaina isolante dai cavi degli altoparlanti. Attorcigliare i trefoli sottili di ciascun conducire. Svitare la manopola, insere il cavo spelato nell'apertura alla base del morsetto e serrare la manopola in modo che pizzichi saldamente il cavo. Controllare per assicurarsi che non vi siano trefoli esposti che possono fare contatto contro il telaio o sfiorare i terminali.

(2) Installare i bananotti sui cavi degli altoparlanti e collegarli su ciascun morsetto. I terminali sono separati da 19mm , pertanto accettano doppie spine a banana.

NOTA - Gli altoparlanti devono funzionare in fase reciprocamente in modo da dare un'immagine stereo perfetta e per rafforzare gli output individuali a Bassa frequenza, indece che annullarli reciprocamente. Quando si procede all'llaccio degli altoparlanti, assicurarsi sempre che il terminale rosso (positivo) sul ricevitore sia collegato al corrispettivo terminale rosso (positivo) dell'amplificatore.

5. "SOFT CLIPPING"

Quando un amplificatore viene azionato或者其他 l'output massimo prescritto si ha alla sua forte limitazione del segnale oppure distorsione del segnale. Tale forte distorsione non solo da un suono sgradevole, ma cui sono又能 danneggiare gli altoparlanti. Lo speciale circuito di distorsione/limitazione NAD "Soft Clipping" delimita la forma d'onda dell'output e riduce al minimo il rischio di danneggiare gli altoparlanti quando l'amplificatore è "tirato al massimo".

Raccomandiamo che l'interruttore del "Soft Clipping" sul pannello posteriore del 925THX venga lasciato in posizione attiva "ON" quando il sistema è utilizzato a livelli che possono superare la capacité operativa dell'amplificatore.

Comandi del quadro anteriore

1. Interruttore principale "POWER"

(Alimentazione)

Premere quello pulsante per accendere/spegnere l'amplificatore. Un LED verde accanto al pulsante "Power" si accende quando l'apparecchiatura è in tensione.

Quando il circuito "Soft Clipping" del 925THX èabilitato, il LED sul pannello anteriore si accende.
