MODE D'EMPLOI 925 NAD

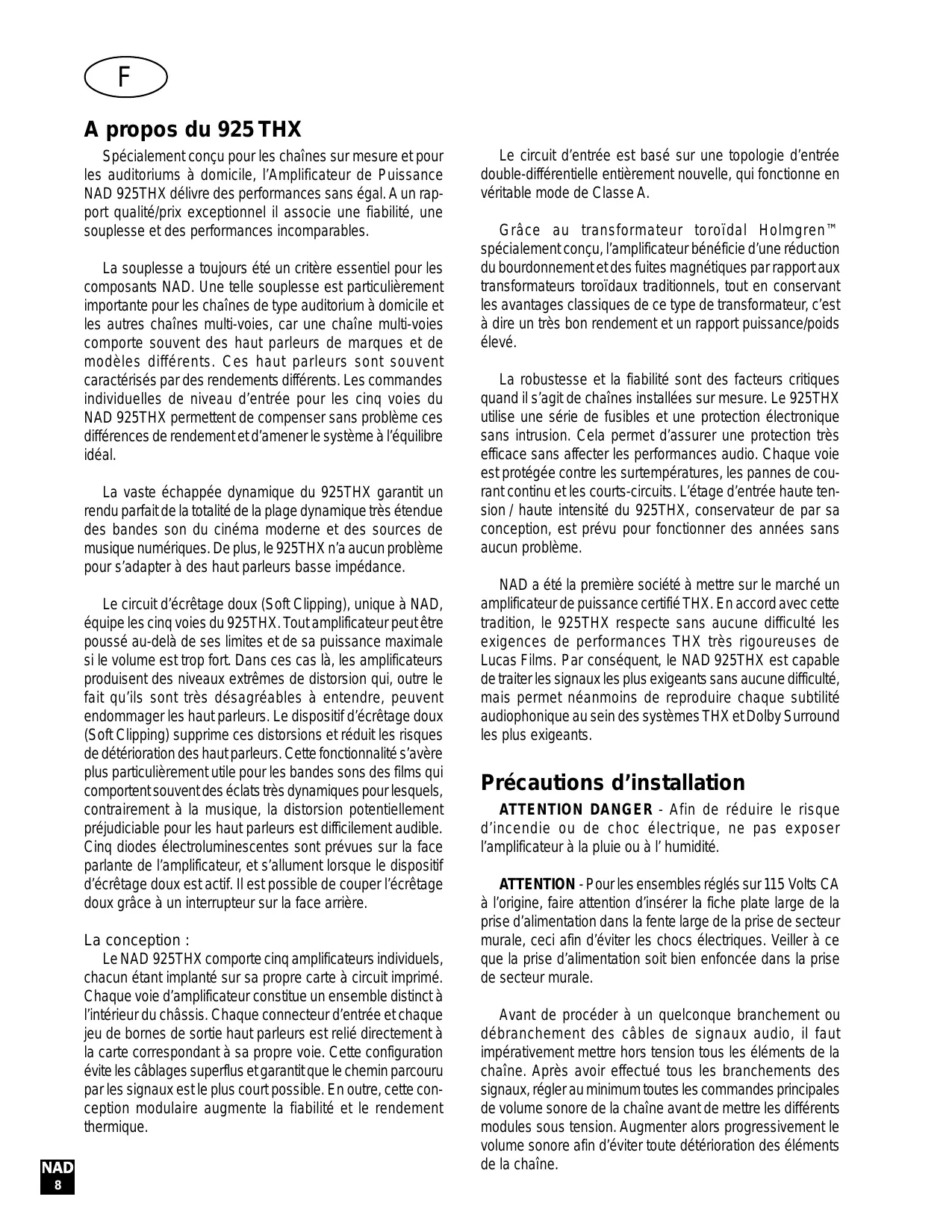

Spécialement conçu pour les chaînes sur mesure et pour les auditoriums à domicile, l'Amplificateur de Puissance NAD 925THX délivre des performances sans égal. À un rapport qualité/prix exceptionnel, il associe une fiabilité, une souplesse et des performances incomparables.
La souplesse a toujours été un critère essentiel pour les composants NAD. Une telle souplesse est particulièrement importante pour les chaînes de type auditorium à domicile et les autres chaînes multi-voies, car une chaîne multi-voies compte souvent des haut-parleurs de marques et de modèles différents. Ces haut-parleurs sont souvent caractérisés par des rendements différents. Les commandes individuelles de niveau d'entrée pour les cinq voies du NAD 925THX permettent de compenser sans problème ces différences de rendement et d'amener le système à l'équilibre idéal.
La vaste échappée dynamique du 925THX garantit un rendu parfait de la totalité de la plage dynamique très étendue des bandes son du cinéma moderne et des sources de musique numériques. De plus, le 925THX n'a aucun problème pour s'adapter à des haut-parleurs basse impédance.
Le circuit d’échelonnement doux (Soft Clipping), unique à NAD, équipe les cinq voies du 925THX. Tout amplificateur peut être poussé au-delà de ses limites et de sa puissance maximale si le volume est trop fort. Dans ces cas-là, les amplificateurs produisent des niveaux extrêmes de distorsion qui, outre le fait qu’ils sont très désagréables à entendre, peuvent endommager les haut-parleurs. Le dispositif d’échelonnement doux (Soft Clipping) supprime ces distorsions et réduit les risques de déterioration des haut-parleurs. Cette fonctionnalité s’avère plus particulièrement utile pour les bandes sons des films qui comportent souvent des éclats très dynamiques pour lesquels, contrairement à la musique, la distorsion potentiellement préjudiciable pour les haut-parleurs est difficilement audible. Cinq diodes électroluminescentes sont prévues sur la face avant de l’amplificateur, et s’allument lorsque le dispositif d’échelonnement doux est actif. Il est possible de couper l’échelonnement doux grâce à un interrupteur sur la face arrière.
La conception :
Le NAD 925THX comporte cinq amplificateurs individuels, chacun étant implanté sur sa propre carte à circuit imprimé. Chaque voie d'amplificateur constitue un ensemble distinct à l'intérieur du châssis. Chaque connecteur d'entrée et chaque jeu de bornes de sortie haut-parleurs est relié directement à la carte correspondant à sa propre voie. Cette configuration évite les cablages superflus et garantit que le chemin parcouru par les signaux est le plus court possible. En outre, cette conception modulaire augmente la fiabilité et le rendement thermique.
Le circuit d'entrée est basé sur une topologie d'entrée double-différentielle entièrement nouvelle, qui fonctionne en véritable mode de Classe A.
Grâce au transformateur toroïdal Holmgren™ spécialement conçu, l'amplificateur bénéficie d'une réduction du bourdonnement et des fuites magnétiques par rapport aux transformateurs toroïdaux traditionnels, tout en conservant les avantages classiques de ce type de transformateur, c'est-à-dire un très bon rendement et un rapport puissance/poids élevé.
La robustesse et la fiabilité sont des facteurs critiques quand il s'agit de chaînes installées sur mesure. Le 925THX utilise une série de fusibles et une protection électronique sans intrusion. Cela permet d'assurer une protection très efficace sans affecter les performances audio. Chaque voie est protégée contre les surtempératures, les pannes de courant continu et les courts-circuits. L'étage d'entrée haute tension / haute intensité du 925THX, conservateur de par sa conception, est prévu pour fonctionner des années sans aucun problème.
NAD a été la première société à mettre sur le marché un amplificateur de puissance certifié THX. En accord avec cette tradition, le 925THX respecte sans aucune difficulté les exigences de performances THX très rigoureuses de Lucas Films. Par conséquent, le NAD 925THX est capable de traiter les signaux les plus exigeants sans aucune difficulté, mais permet néanmoins de reproduire chaque subtilité audiophonique au sein des systèmes THX et Dolby Surround les plus exigeants.
Précautions d'installation
ATTENTION DANGER - Afin de réduire le risque d'incendie ou de choc électrique, ne pas exposer l'amplificateur à la pluie ou à l'humidité.
ATTENTION - Pour les ensembles régés sur 115 Volts CA à l'origine, faire attention d'insérer la fiche plate large de la prise d'alimentation dans la fente large de la prise de secteur murale, ceci afin d'éviter les chocs électriques. Veiller à ce que la prise d'alimentation soit bien enfoncée dans la prise de secteur murale.
Avant de procéder à un quelconque branchement ou débranchement des câbles de signaux audio, il faut impérativement mettre hors tension tous les éléments de la chaine. Après avoir effectué tous les branchements des signaux, régler au minimum toutes les commandes principales de volume sonore de la chaine avant de mettre les différents modules sous tension. Augmenter alors progressivement le volume sonore afin d'éviter toute détérioration des éléments de la chaine.
L'emplacement de l'amplificateur
Lire et appliquer toutes les consignes de sécurité données à la première page de ce manuel.
Afin d’éviter tout risque d’incendie ou de choc électrique, éviter de placer l’amplificateur à un endroit où il sera exposé à de l’eau ou à de l’humidité. Si un liquide pénètre accidentellement dans l’amplificateur, débrancher immédiatement le cordon d’alimentation secteur. Ne pas remettre l’amplificateur sous tension avant de l’avoir fait examiner par un technicien de service après-vente.
L'amplificateur produit une quantité modérée de chaleur, ce qui nécessite une aération efficace. Ne pas obstruer les grilles de sortie d'air sur les couvercles supérieur ou inférieur. Il est nécessaire de prévoir un dégagement d'au moins 75 mm au-dessus de l'amplificateur et de 25 mm sur les côtés. Ne pas placer l'amplificateur dans un endroit fermé, comme par exemple dans une bibliothèque ou une vitrine, à moins que l'endroit ne soit très bien aéré. Veiller à ce qu'il y ait un dégagement suffisant à l'arrière de l'amplificateur pour permettre le branchement des entrées signaux et des sorties haut-parleurs. S'il est nécessaire de placer l'amplificateur sur un sol moquette, il doit impérativement être posé sur une planche ou une plaque afin d’empêcher tout enfouissement, ce qui obstruerait les ouïes d'entrée d'air sur la face inférieure.
Ne pas placer l'amplificateur à un endroit où il sera exposé aux rayons du soleil pendant de longues périodes.
Cet appareil peut être posé sur n'importe quelle surface robuste et horizontale. NOTE : le poids de l'amplificateur doit toujours reposer sur les pieds de la face inférieure. Ne jamais poser l'amplificateur sur son panneau arrière, face parlante vers le haut, sous peine d'endommager les connecteurs d'entrée/sortie.
Le transformateur de puissance du 925 génère un champ de bourdonnement magnétique de puissance moyenne. Les platines tourne-disque (surtout celles équipées d'une cartouche pick-up à cadre mobile) ne doivent pas être placées près de l'amplificateur. Les supports magnétiques, comme par exemple les bandes audio et vidéo ou les disquettes informatiques, ne doivent pas être stockés à proximité de l'amplificateur.
1. Cordon d'alimentation secteur
Brancher le cordon d'alimentation secteur sur une prise murale proche dont la tension correspond à celle indiquée sur la face arrière de l'amplificateur. Ne pas brancher l'amplificateur sur une prise d'alimentation commutée de votre préamplificateur. L'amplificateur consomme une puissance plus importante que celle normalement fournie par ce type de prise d'alimentation.
2. Entrées
Chacun des cinq amplificateurs de puissance à l'intérieur du 925THX possède son propre connecteur d'entrée signal. Avant de procéder à quelconque branchement sur l'appareil, vérifier que l'alimentation [POWER] est coupée [OFF].
Brancher les câbles entre le préamplificateur, le décodeur de sonorisation enveloppante ou les autres sources de signaux à ces entrées.
3. Commandes de niveau d'entrée
L'amplificateur est équipé de commandes de niveau d'entrée séparées pour chaque voie. Avant de mettre le 925THX sous tension pour la première fois, veiller à ce que toutes les commandes de niveau soient réglées à leur position normale en butée horsière.
Dans certaines circonstances, il peut s'avérer utile d'utiliser des réglages différents pour :
(1). Équilibrer les niveaux d'entrée - Pour les chaînes équipées de haut-parleurs dont le rendement n'est pas identique, il faut parfois réduire le niveau d'entrée de certaines entrées pour que l'équilibre entre les différentes voies soit correct. (2). Augmentation de la plage de réglage du volume sonore - Nombreuses sont les chaînes stéréo dont le gain en tension est tellement important que les haut-parleurs (et par conséquent les oreilles de l'auditeur) sont surchargés dès que l'on règle la commande de volume au-delà de la position 11 heures ou 12 heures. Il s'en suit que la plage utile de la commande de volume sonore est limitée à sa moitié inférieure, plage dans laquelle les réglages sont imprécis et où les erreurs d'équilibrage des voies ont tendance à être plus importantes. En diminuant le réglage de toutes les commandes de niveau d'entrée, il devient possible d'utiliser la plupart de la plage de la commande de volume sonore. (Suggestion : régler les commandes de niveau d'entrée de manière à ce que les niveaux sonores maximum souhaitables se trouvent à environ 2 ou 3 heures sur la commande de volume sonore).
Autre avantage : cette procédure élimine tout bruit généré par les circuits au niveau du préamplificateur (par exemple le bourdonnement ou le sifflement qui ne disparaît pas lorsque le Volume est au minimum).
(3). Correction de la balance - De petites erreurs de balance des voies peuvent entraîner une diminution importante de l'envergure de la «scene sonore» générée par la chaîne. De telles erreurs de balance peuvent provenir de différences de sensibilité des haut-parleurs, de différences au niveau de l'environnement acoustique autour des haut-parleurs, et de différences au niveau de la position de l'auditeur par rapport aux haut-parleurs. Ces erreurs de balance peuvent être corrigées grâce aux commandes de niveau d'entrée.
NOTA: Sur les chaînes THX, ces commandes doivent être réglées à leur position «butée horaire».
4. Connexions pour haut-parleurs
Cet amplificateur est équipé de bornes de haut-parleurs spéciales de type serre-fils. Brancher les haut-parleurs avec du câble torsadé haute puissance (calibre 16 ou plus). Les branchements peuvent être réalisés de deux façons différentes (Cf. Figure 1.*).
(1) Dénuder 10 mm de chaque fil de haut-parleur. Dans chaque conducteur, torsader les brins fins pour les solidariser. Dévisser le bouton, insérer le fil dénudé dans l'ouverture à la base du serre-câble puis revissez le bouton jusqu'à ce qu'il tienne solidement le fil. Vérifier qu'aucun brin de fil ne touche le châssis ou la borne adjacente. (2) Équipez vos câbles de haut-parleurs de fiches banane, et branchez ces fiches à l'extrémité des serre-câbles. Les bornes sont séparées d'une distance de 19 mm, ce qui leur permet d'accepter les fiches banane doubles.
NOTA - Les haut parleurs doivent fonctionner en phase les uns avec les autres, de manière à produire une image stéréophonique correcte et, pour les basses fréquences, à travailler de façon complémentaire et non de s'annuler mutuellement. Lors du branchement des haut parleurs, faire attention de relier la borne rouge (positive) de chaque haut parleur à la borne rouge (positive) correspondante de l'amplificateur.
5. ECRETAGE DouX
Lorsqu'un amplificateur est poussé au-delà de sa puissance nominale, il génère normalement un phénomène «d'écrantage dur» ou de distorsion du signal. Ce type d'écrantage dur est non seulement désagréable, mais il peut aussi endommager les haut-parleurs de la chaîne. Le circuit d'Ecrantage Doux NAD limite en douceur la forme d'onde de sortie, ce qui minimise la distorsion audible et réduit la probabilité de déterioration des haut-parleurs lors d'une surcharge de l'amplificateur.
Nous recommandons à l'utilisateur de laisser l'interrupteur d'écrantage doux, sur le panneau arrière du 925THX, en position Marche [ON] lorsque la chaîne fonctionne à des niveaux sonores susceptibles de dépasser la puissance nominale de l'amplificateur.
1. Interrupteur de mise sous tension
Appuyer sur ce bouton pour permettre l'amplificateur sous tension ou hors tension. Une diode électroluminescente verte s'allume à côté du bouton de l'interrupteur lorsque l'appareil est sous tension [ON].
2. Témoins d'échappement doux
Lorsque le circuit d'échappement doux du 925THX est
