Produkttyp	Nätverksswitch
Varumärke	TP-Link
Modell	TL-SG1008PE
Antal portar	8 RJ45-portar 10/100/1000 Mbps
Strömförsörjning via Ethernet (PoE)	Ja, upp till 56 W total PoE-budget
Mått (L x B x H)	158 x 101 x 25 mm
Vikt	0,6 kg
Strömförsörjning	Extern nätadapter (medföljer)
Driftstemperatur	0 °C till 40 °C
Driftsfuktighet	10 % till 90 % utan kondens
Installation	Skrivbord eller rack (vinklar medföljer)
Ventilation	Utan fläkt (tyst)
Administration	Ej administrerbar (plug-and-play)
Standarder	IEEE 802.3, 802.3u, 802.3ab, 802.3x, 802.3af/at
Säkerhet	Håll borta från vatten, eld, fukt. Öppna inte.
Underhåll	Rengör med torr trasa. Koppla bort före rengöring.
Garanti	Se TP-Links webbplats för period och villkor.
Förpackningens innehåll	Switch, nätadapter, rackvinklar, skruvar, gummifötter, installationsguide

Vanliga frågor - TL-SG1008PE TP-LINK

Hur installerar jag switchen på ett skrivbord?

Placera switchen på en plan och stabil yta. Ta bort skyddet från de medföljande gummifötterna och fäst dem på enhetens fyra hörn under.

Hur installerar jag switchen i ett rack?

Fäst monteringsvinklarna på varje sida av switchen med hjälp av de medföljande skruvarna. Använd sedan lämpliga bultar (medföljer ej) för att fästa den i racket.

Vilka kablar ska jag använda för att ansluta enheter?

Använd standard RJ45 Ethernet-kablar (kategori 5e eller högre) för switchportarna. För långa avstånd kan du använda en valfri SFP-modul.

Behöver switchen konfigureras?

Nej, TL-SG1008PE är en icke-administrerbar switch. Den fungerar plug-and-play: anslut strömmen och kablarna, allt är automatiskt.

Vilken total PoE-effekt finns tillgänglig?

Den totala PoE-budgeten är 56 W, fördelad över PoE-kompatibla portar (beroende på använda portar). Varje port kan leverera upp till 30 W (PoE+).

Hur strömförsörjer jag switchen?

Anslut den medföljande strömkabeln till switchens strömingång och anslut den till ett tillgängligt eluttag. Uttaget bör vara nära enheten.

Vad gör jag om switchen inte fungerar?

Kontrollera strömförsörjningen, Ethernet-anslutningarna och att anslutna enheter är påslagna. Om problemet kvarstår, se den fullständiga manualen eller kontakta TP-Links support.

Kan jag använda SFP-moduler?

TL-SG1008PE har ingen SFP-plats. Denna funktion är reserverad för andra modeller i serien.

Är switchen ventilerad?

Ja, men passivt: den är utan fläkt, så tyst. Se till att inte blockera ventilationsgallren.

Hur rengör jag switchen?

Koppla bort enheten och torka den med en mjuk, torr trasa. Använd inte kemiska eller slipande rengöringsmedel.

BRUKSANVISNING TL-SG1008PE TP-LINK

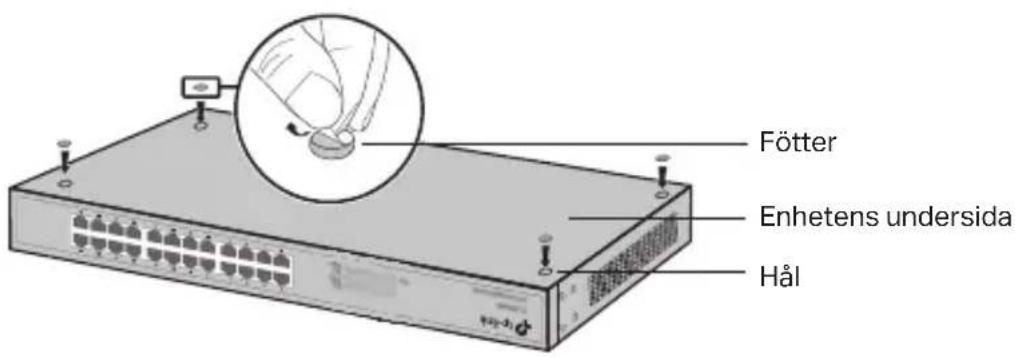

- Skrivbordsmontering

Följ nedanstående steg för att montera enheten på skrivbordet:

1. Placera enheten på ett plant underlag som är tillräckligt starkt för att klara enhetens hela vikt inklusive alla tillbehör.
2. Ta bort de självhäftande papperen från gummifötterna.
3. Vänd på enheten och fäst de medföljande gummifötterna i de försänkta områdena på undersidan vid varje hörn av enheten.

- Montering på hylla

Följ nedanstående anvisningar för att montera enheten på en hylla:

1. Kontrollera att hyllan är jordad och stabil.

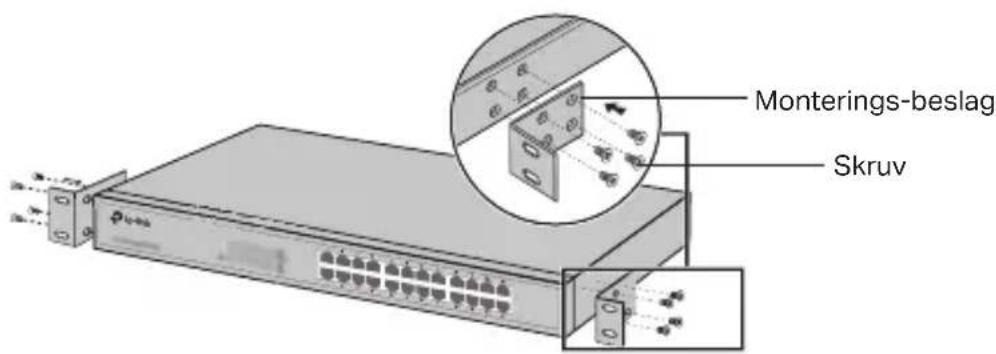

2. Fäst de medföljande monteringsfästena på vardera sidan av enheten med de medföljande skruvarna.

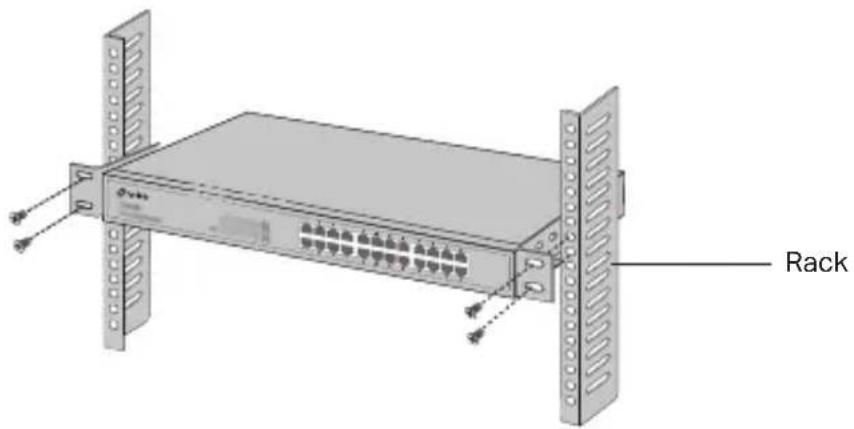

1. När monteringsfästena har fästs på enheten, fäst dem på hyllan med lämpliga skruvar (medföljer ej).

Anslutning

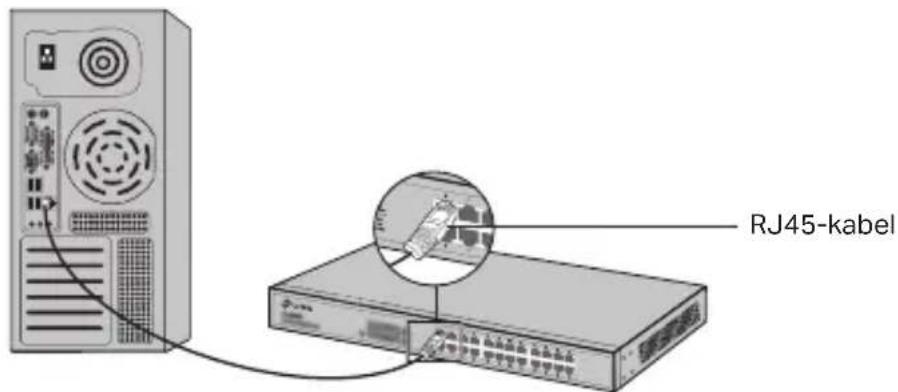

- Ethernet-port

Anslut en Ethernet-port till datorn med en RJ45-kabel enligt följande bild.

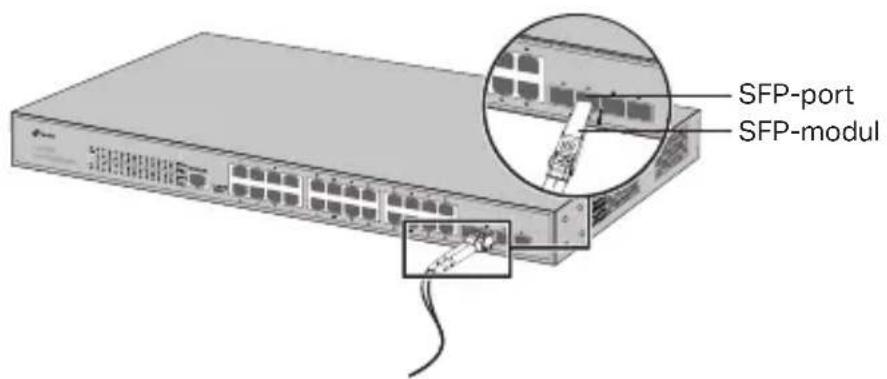

- SFP-port

För brytare med SFP-portar kan du ansluta en SFP-port till en SFP-modul. Om en SFP-transceiver finns installerad i en kortplats och har en giltig länk på porten, inaktiveras den tillhörande RJ45-porten och kan inte användas.

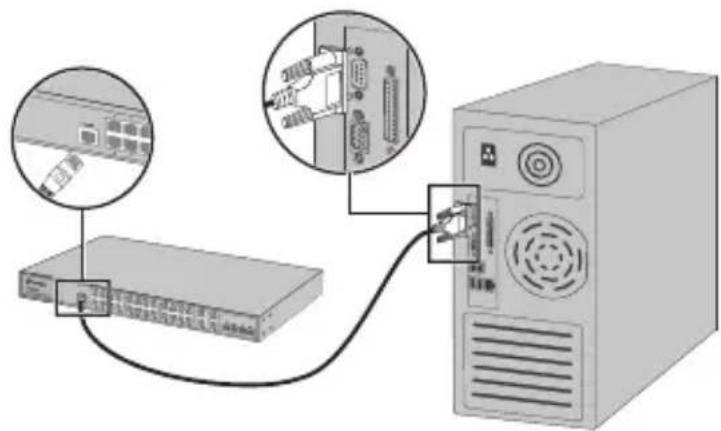

• Konsolport

För brytare med konsolport kan du ansluta konsolporten till din dator med konsolkabeln. Sedan kan du läsa in CLI för att hantera brytaren.

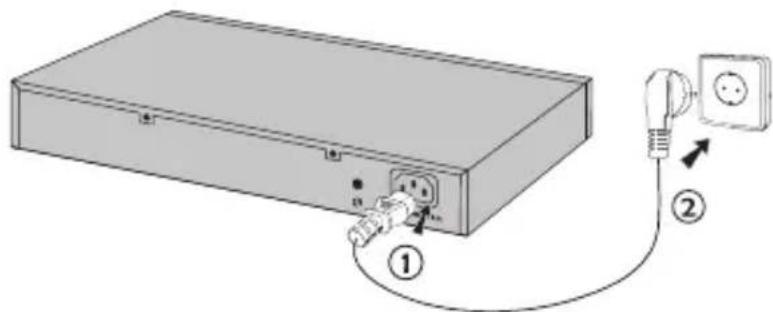

Anslut honkontakten på den medföljande nätsladden till enhetens eluttag och hankontakten till ett eluttag.

(Fungerar inte på brytare som inte kan hanteras)

- Konfigure brytaren med hjälp av GUI

1. Ange IP-adressen för din PC i samma subnät som brytaren. IP-adressen är 192.168.0.x ("x" är ett tal mellan 2 och 254); Subnätmasken är 255.255.255.0.
2. Öppna en webbläsare och skriv in standardadressen http://192.168.0.1 i webbläsarens adressfält och tryck sedan på Enter.

3. Skriv admin som standardanvändarnamn och lösenord, båda med små bokstäver. Klicka sedan på Logga in eller tryck på Enter.

4. När du har loggat in kan du konfigurera brytaren på hanteringssidan.

- Konfigurera brytaren med hjälp av kontrollenheten

(Endast för Smart Switches, Easy Managed Switches och Managed Switches)

Du kan använda kontrollenheten för att hantera hela nätverket av brytare centralt. Mer ingående information om hur du gör detta hittar du i produktspecifikationerna och i bruksanvisningen för kontrollenheten.

- Konfigurera brytaren med hjälp av CLI

(Endast för Smart Switches och Managed Switches)

Du kan logga in på brytaren och gå till CLI för att hantera brytaren. För närmare anvisningar om hur du gör detta, se CLI-guiden.

- Konfigurera brytaren med hjälp av verktyget

(Endast för Easy Smart Switches)

Du kan använda Easy Smart konfigurationsverktyg för att hantera hela nätverket av Easy Smart Switchar centralt. För närmare anvisningar om hur du gör detta, se bruksanvisningen för verktyget.

Montering

- Skrivebordsmontering

• Håll enheten borta från vatten, eld, fukt eller varma miljöer.
• Försök inte att montera isär, reparera eller modifiera enheten. Kontakta oss om du behöver hjälp.
• Uttaget ska vara monterad nära utrustningen och vara lätt att komma åt.
• Stickproppen på nätkabeln används för frånkoppling, se till att uttaget är lätt åtkomligt.
• Placera enheten med undersidan nedåt.

Läs och följ ovanstående säkerhetsinformation när du använder enheten. Vi kan inte garantera att inga olyckor eller skador kan inträffa till följd av felaktig användning av produkten. Använd den här produkten med omsorg och på eget ansvar.

TP-Link begränsad produktgaranti

Enbart för produkter av märket TP-Link. För information om garantitid, policy och förfaranden, gå till https://www.tp-link.com/en/support

DEN HÄR GARANTIN GER DIG SPECIFIKA FORMELLA RÄTTIGHETER OCH DU KAN HA ANDRA RÄTTIGHETER SOM VARIERAR FRÅN LAND TILL LAND (ELLER STAT ELLER PROVINS).

I DEN OMFATTNING SOM LOKALA LAGAR TILLÄTER ÄR DENNA GARANTI OCH GOTTGÖRANDEN EXKLUSIVA OCH I STÄLLET FÖR ALLA ANDRA GARANTIER, GOTTGÖRANDEN OCH VILLKOR.

TP-Link garanterar maskinvara av märket TP-Link i sin originalförpackning mot defekter i material eller sammansättning vid normal användning enligt TP-Links riktlinjer och under en period beroende på lokal underhållsservice baserat från ursprungliga inköpsdatumet för slutanvändaren.

Norsk

TP-Link deklarerar att denna enhet är i överensstämmelse med de grundläggande kraven och andra relevanta bestämmelser i direktiv 2014/30/EU, 2014/35/EU, 2011/65/EU och (EU)2015/863.

Den ursprungliga EU-försäkran om överensstämmelse kan hittas på https://www.tp-link.com/en/support/ce/
