BRUKSANVISNING EAP320 TP-LINK

Årstaängsvägen 21 C, 117 43, Stockholm, Sweden

TP-LINK Hellas Ltd.

Obs! Bilden kan skilja sig från den faktiska produkten.

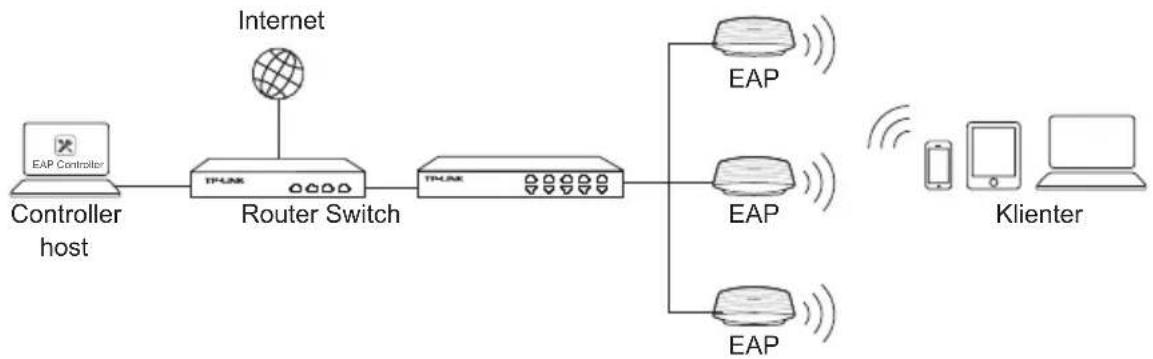

Nätverkstopologi

En typisk nätverkstopologi för EAP visas nedan.

En DHCP-server (vanligtvis en router) krävs för att tilldela IP-adresser till EAP:er och kunder i ditt lokala nätverk. En dator som är EAP Controller, som kan vara i samma eller olika subnät med EAP:er, används för att centralt hantera EAP:er.

Du kan få EAP Controller från vår hemsida http://www.tp-link.com.

Följ stegen nedan för att installera EAP med medföljande tillbehör:

Tak T-skena klämma M3×6 Krysskruvar (antal 5)

1 Placera klämman i takets T-skena och skjut den rörliga delen mot skenbasen.

2 Använd en M3×6 krysskruv för att säkra T-skenans klämma på takskenan.

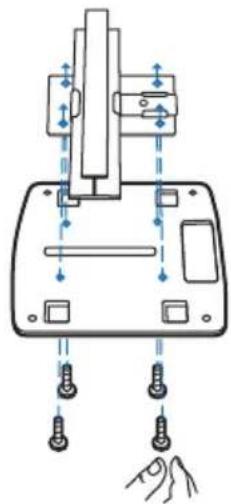

3 Anslut monteringsfästet i taket T-skena med fyra M3x6 krysskruvar.

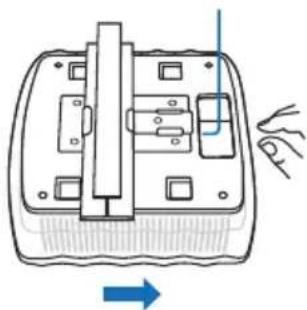

4 Låt Ethernet-kabeln passera genom fästhålet på monteringsfästet. Anslut kabeln till Ethernetporten och fäst EAP i konsolen.

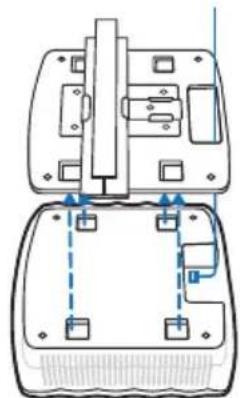

5 Tryck EAP längs pilarnas riktning tills de läses på plats, som visas till vänster. Justera sedan kabeln för att dölja den bakom EAP.

Följ stegen nedan för att installera EAP med de medföljande tillbehör:

Brickor (antal 4)

M3×30 krysskruvar (antal 4)

Vingmutter (antal 4)

1 Ta bort takplattan.

2 Placera monteringsfästet i centrum av takplattan. Markera de fyra positionerna för skruvhålen och ett hål för Ethernet-kabel för att mata igenom. Borra fyra 4mm hål för skruvar och en 10 mm hål för Ethernet-kabel.

Hål för Ethernet-kabel

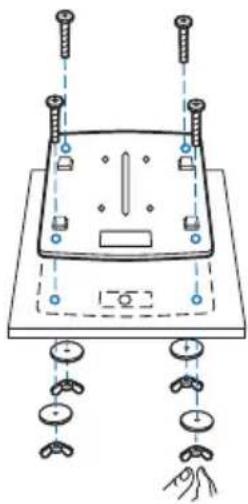

3 Fäst monteringskonsolen på takplattan med fyra M3x30 krysskruvar, brickor och vingmuttrar.

4 Mata Ethernet-kabeln genom hålet. Sätt sedan tillbaka takplattan.

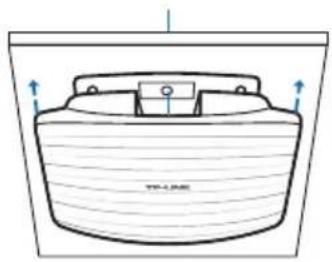

5 Anslut Ethernet-kabeln till Ethernet-porten och tryck EAP längs riktningen av pilarna tills den läses på plats, som visas till vänster. Justera sedan kabeln för att dölja den bakom EAP.

Följ stegen nedan för att installera EAP med medföljande tillbehör:

Obs: Vi avråder från att montera EAP:n med Ethernet portar uppåt.

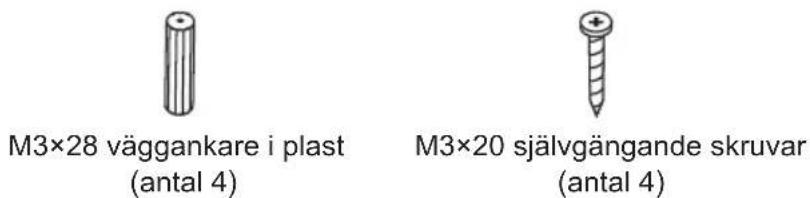

M3×28 väggankare i plast (antal 4) M3×20 själgängande skruvar (antal 4)

1 Om Ethernet-kabeln matas genom väggen, kan du placera fästet för att låta kabeln gå genom fästhålet. Markera de fyra positionerna för skruvhålen och borra sedan fyra 6mm hål.

X4

2 Sätt väggankare i 6mm hålen.

3 Fäst monteringsfästet på väggen genom att driva de själgängande skruvar in i ankaret. Se till att monteringskonsolens axlar sitter på utsidan.

4 Anslut Ethernet-kabeln till Ethernet-porten på EAP och fäst EAP till fästet.

5 Tryck EAP längs pilarnas riktning tills den läses på plats, och justera sedan kabeln för att dölja den bakom EAP.

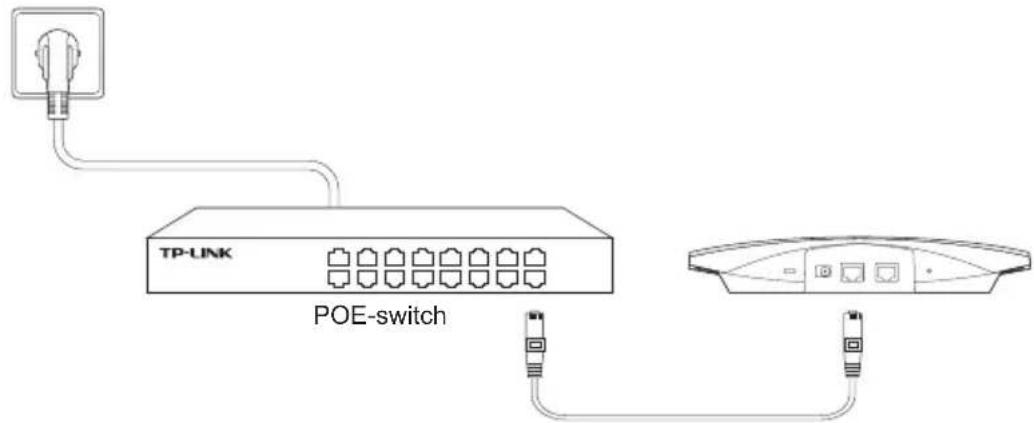

Anslut Ethernet-kabeln från PoE till Ethernet-porten.

TP-UNK POE-switch

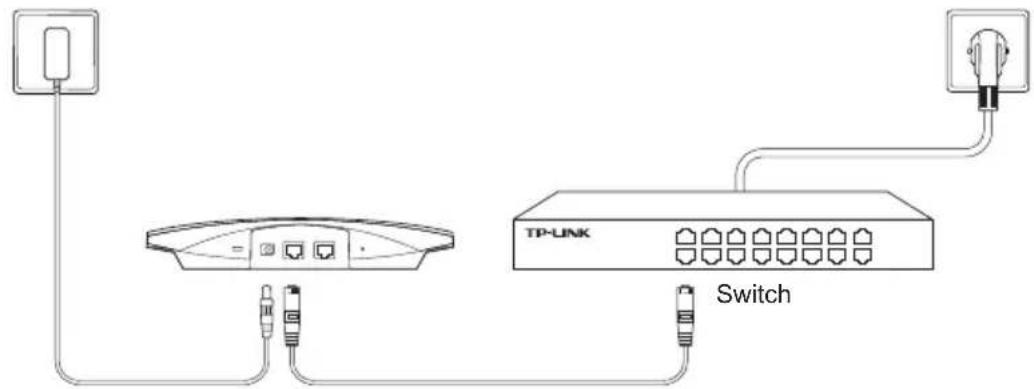

■ Via nätadapter

Anslut ena änden av den medföljande strömadaptern till EAP och den andra änden till ett vanligt vägguttag.

TP-LINK Switch

• Om en produkt har en strömbrytare (power on/off) är det ett av sätten att stänga av produkten. Produkter som inte har strömbrytare kan enbart stängas av genom att koppla från produkten eller nätadaptern från strömkällan. Den frånkopplade enheten ska fortsätta vara driftsklar.
• Försök inte öppna produkten eller utföra service på den, det kan utsätta dig för farlig spänning eller andra risker. Att öppna en försluten komponent eller produkt upphäver garantin. Kontakta oss för service.
• Använd inte produkten nära vatten.

TP-LINK begränsad produktgaranti

Enbart för produkter av märket TP-LINK.

DEN HÄR GARANTIN GER DIG SPECIFIKA FORMELLA RÄTTIGHETER OCH DU KAN HA ANDRA RÄTTIGHETER SOM VARIERAR FRÅN LAND TILL LAND (ELLER STAT ELLER PROVINS).

I DEN OMFATTNING SOM LOKALA LAGAR TILLÄTER ÄR DENNA GARANTI OCH GOTTGÖRANDEN EXKLUSIVA OCH I STÄLLET FÖR ALLA ANDRA GARANTIER, GOTTGÖRANDEN OCH VILLKOR.

TP-LINK garanterar maskinvara av märket TP-LINK i sin originalförpackning mot defekter i material eller sammansättning vid normal användning enligt TP-LINKs riktlinjer och under en period beroende på lokal underhållsservice baserat från ursprungliga inköpsdatumet för slutanvändaren.
