CPE610 - Åtkomstpunkt TP-LINK - Gratis bruksanvisning och manual

Produkttyp	Utomhusaccesspunkt (CPE)
Märke	TP-Link
Modell	CPE610
Mått	Cirka 140 x 80 x 30 mm
Vikt	Cirka 0,4 kg
Strömförsörjning	Passiv PoE 24 V eller lämplig PoE-injektor
Frekvens	5 GHz
Maximal hastighet	Upp till 300 Mbps
Antenn	Inbyggd riktantenn (hög förstärkning)
Portar	1 Ethernet-port 10/100 Mbps med PoE
Driftsläge	Accesspunkt, klient, repeater (bryggläge)
Hantering	Webbgränssnitt, centraliserad Omada-programvara, hårdvaru-styrenhet
Installation	Montering på stolpe eller vägg (monteringsplatta ingår)
Tätning	Vattentät tätning för skydd mot väder och vind
Underhåll och rengöring	Rengör med en torr, mjuk trasa. Använd inte kemikalier.
Säkerhet	WPA/WPA2-kryptering, MAC-filtrering, trådlös isolering
Reservdelar och reparerbarhet	Ej reparerbar av användaren. Inga reservdelar medföljer.
Allmän information	Utomhusbruk, överensstämmer med CE, FCC-standarder. Garanti beror av återförsäljare.

Vanliga frågor - CPE610 TP-LINK

Hur konfigurerar man CPE610 i fristående läge?

Anslut CPE610 till ditt nätverk och anslut till dess IP-adress (standard 192.168.0.254) via en webbläsare. Använd inloggningsuppgifterna admin/admin. Ändra önskade inställningar som SSID, lösenord och driftsläge.

Kan CPE610 strömförsörjas via en vanlig PoE-switch?

Ja, om PoE-switchen är kompatibel med standarden 802.3af eller 802.3at (beroende på version). Kontrollera specifikationerna: vissa CPE610-modeller använder passiv PoE 24 V. Använd medföljande injektor eller en kompatibel switch.

Vad är den maximala räckvidden för CPE610?

Under siktlinje kan CPE610 nå upp till 5 km i bryggläge. Den faktiska räckvidden beror på miljön, hinder och antenner.

Är CPE610 väderbeständig?

Ja, den är designad för utomhusbruk med ett vattentätt hölje och en O-ring som skyddar Ethernet-porten. Följ installationsanvisningarna för att säkerställa täthet.

Vad betyder LED-lamporna på CPE610?

Power-LED indikerar ström, LAN-LED indikerar Ethernet-anslutning och WLAN-LED indikerar trådlös aktivitet. Se manualen för detaljer om blinkningsmönster.

Hur uppdaterar man firmware på CPE610?

Ladda ner senaste firmware från TP-Links webbplats. Logga in på webbgränssnittet, gå till Systemverktyg > Firmware-uppgradering och välj filen. Stäng inte av strömmen under uppgraderingen.

Kan man använda CPE610 med en Omada-kontroller?

Ja, CPE610 är kompatibel med Omada-kontrollrar (programvara eller hårdvara). I hanterat läge kan du centralisera hanteringen av flera accesspunkter.

Vilka säkerhetsinställningar rekommenderas?

Aktivera WPA2-PSK-kryptering med ett starkt lösenord. Inaktivera SSID-sändning om det behövs. Använd MAC-filtrering för att begränsa åtkomst och aktivera trådlös isolering.

Hur återställer man CPE610 till fabriksinställningar?

Håll in återställningsknappen (placerad på höljet) i cirka 10 sekunder tills LED-lamporna blinkar. Släpp, enheten startar om med fabriksinställningar.

Stöder CPE610 klientläge (station)?

Ja, du kan konfigurera CPE610 i klientläge för att ansluta en Ethernet-enhet till ett trådlöst nätverk. Använd webbgränssnittet för att välja detta läge och ansluta till nätverket.

BRUKSANVISNING CPE610 TP-LINK

Obs! Observera att bilden kan skilja sig från den faktiska produkten.

Typisk nätverkstopologi

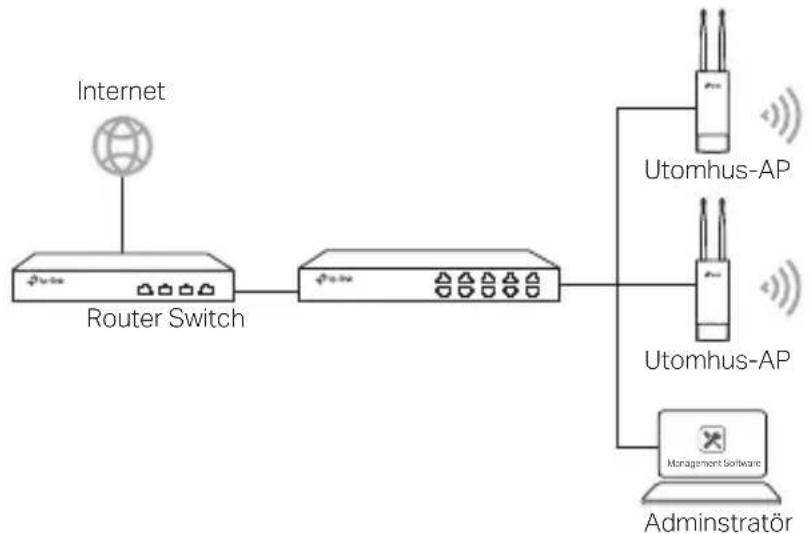

■ Administerat läge

Via centraliserat administreringsprogram

En dator där det centrala administrationsprogrammet har installerats, kan vara på samma eller ett annat subnet som AP:erna, används för att administrera dina AP:er

Du kan hämta rätt programvara från vår webbplats http://www.tp-link.com

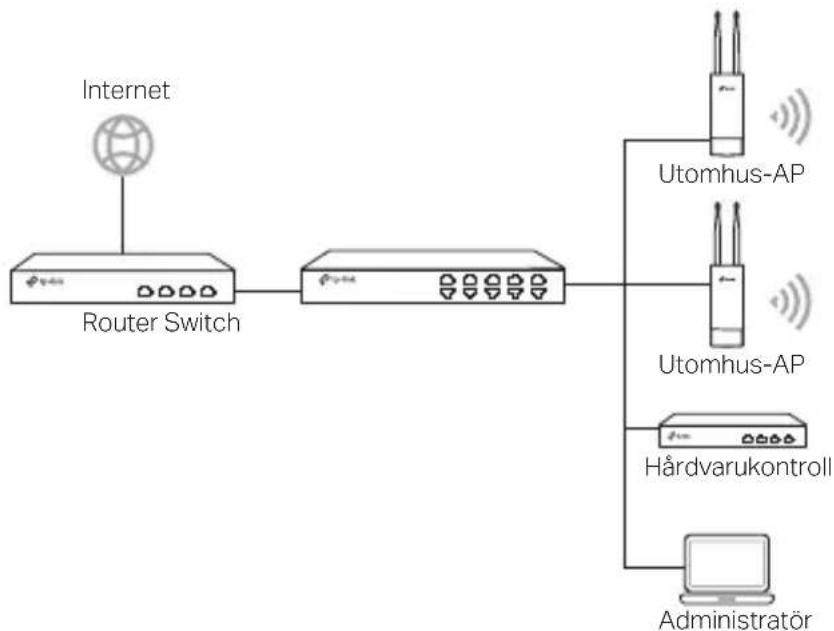

Via hårdvarukontroll (för Omada AP)

Den hårdvarukontroll kan vara i samma eller på annat subnät som AP:erna Logga in i hårdvaru kontrollern för att administrera AP:erna centralt

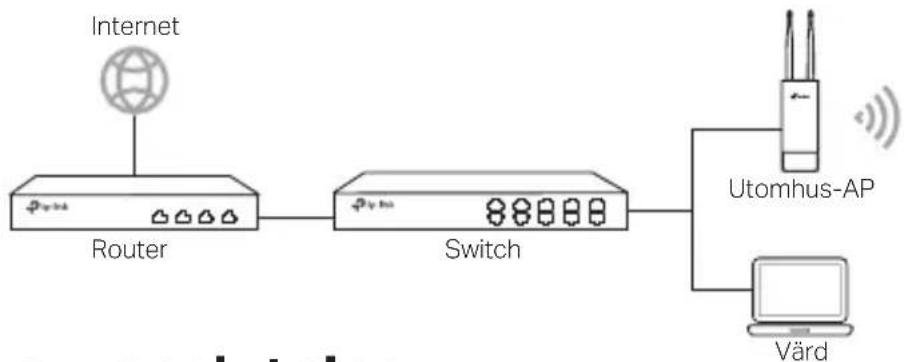

■ Lokalt läge

Hårdvaruanslutning

Välj ett av följande sätt att ansluta din enhet

■ Via PoE-switch

Vissa AP-enheter kan få ström via PSE-enheten (som exempelvis en PoEomkopplare) som uppfyller kraven för Energikälla klass 2 (PS2) eller Begränsad strömkälla (LPS) i IEC 62368-1

Obs: Tillgängligheten beror på den aktuella produkten. Se produktspecifikationerna.

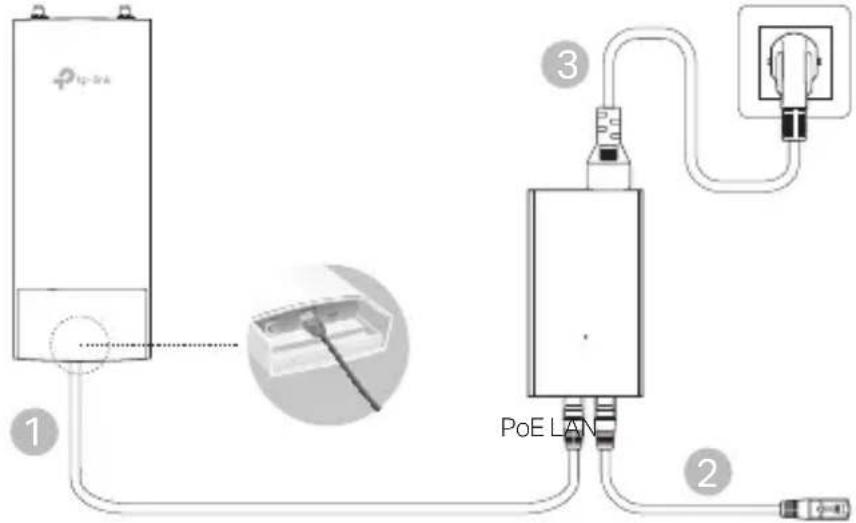

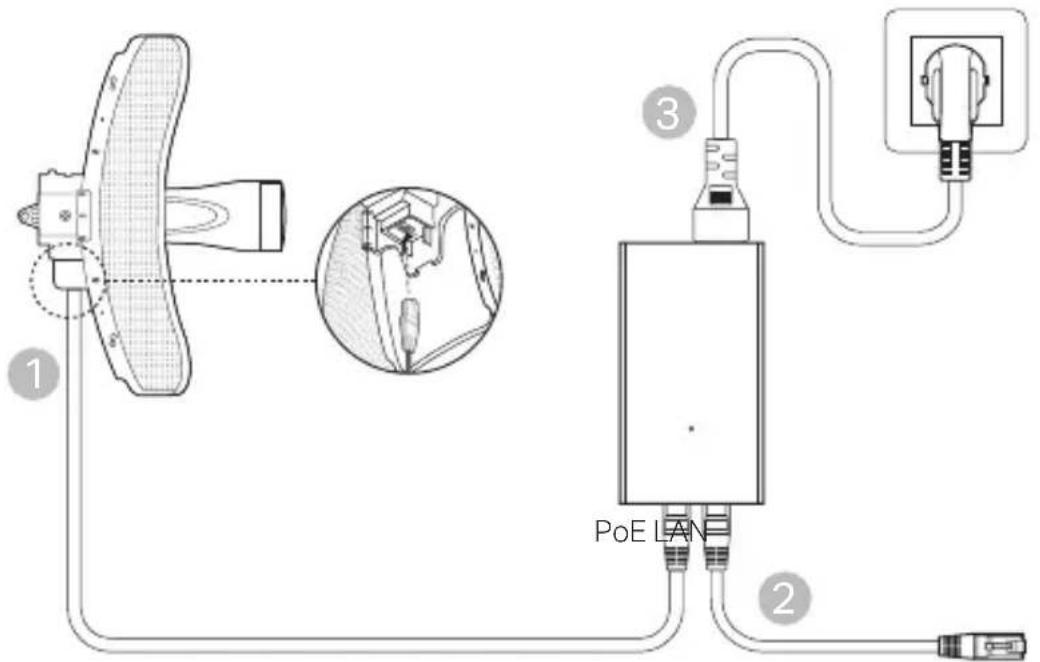

■ Via PoE-adapter

Vissa AP:er kan drivas via PoE-adaptern

Obs: Tillgängligheten beror på den aktuella produkten. Se produktspecifikationerna.

Alternativt

Hårdvaruinstallation

1 Välj ett sätt att fästa enheten

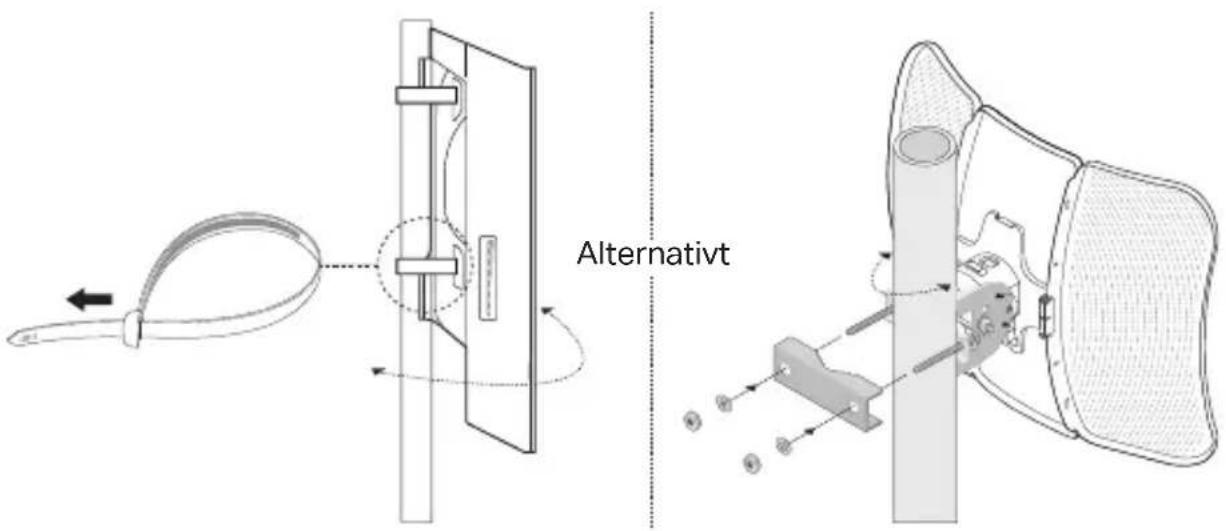

■ Installera enheten på en stolpe

Vid valda platsen, installera enheten på stolpen och rikta sedan enheten höjdledes och sidledes

■ Installera enheten på väggen (för produkten med upphängningskonsol)

Fäst konsolen på önskad plats på väggen Tryck och skjut enheten nedåt för att låsa fast den Anslut sedan antennerna till enheten

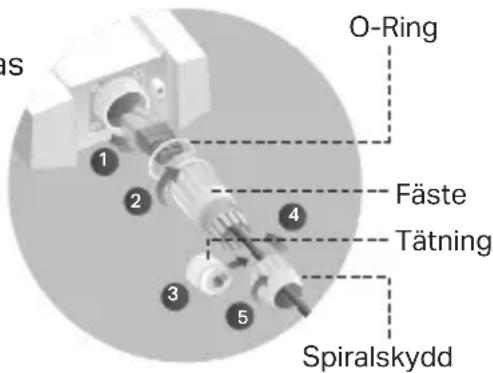

1. Installera vattentäta tätningen (för specifika enheter).

Innan du monterar vattentäta förseglingen ska du ansluta ethernet kabeln genom spiralkåpan, fästet och O-ringen Följ sedan stegen som visas på bilden:

(1) Anslut ethernet kabeln till Ian porten
(2) Montera o-ringen på fästets huvud och skruva fast fästet på enhetens kropp
(3) Trä ethernet kabeln genom tätningens slits med den tjockare sidan mot fästet
(4) Anslut tätningen till fästet
(5) Skruva fast spiralskyddet på fästet.

Programvarukonfiguration

■ Administerat läge

För att konfigurera flera enheter via ett centraliserat administreringsprogram eller en trådlös controller, se motsvarande användarguide Du kan hämta användarguiden på vår webbplats http://www.tp-link.com

■ Lokalt läge

För att konfigurera en enhet genom ett webbaserat administreringssystem, följ stegen nedan

1. Starta en webbläsare och ange din enhets IP-adress i adressfältet och tryck på Enter

Obs!

• När det gäller Omada AP:er hittar du IP-adressen på produktetiketten.

• För andra produkter är IP-adressen 192.168.0.254 som standard, och din dators IP-adress bör vara 192.168.0.x, där x är något nummer mellan 1 och 253.

• Skriv admin som både användarnamn och lösenord för att logga in

• Ändra användarnamn och lösenord för att skydda enheten, och börja sedan att konfigurera.

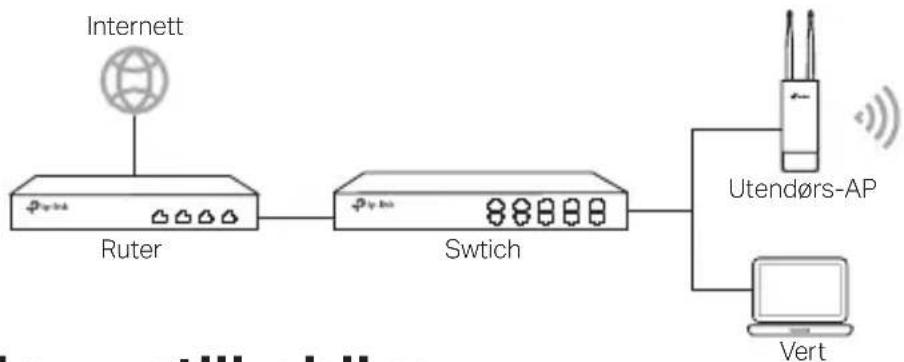

■ Frittstående modus

Maskinvaretilkobling

■ Frittstående modus

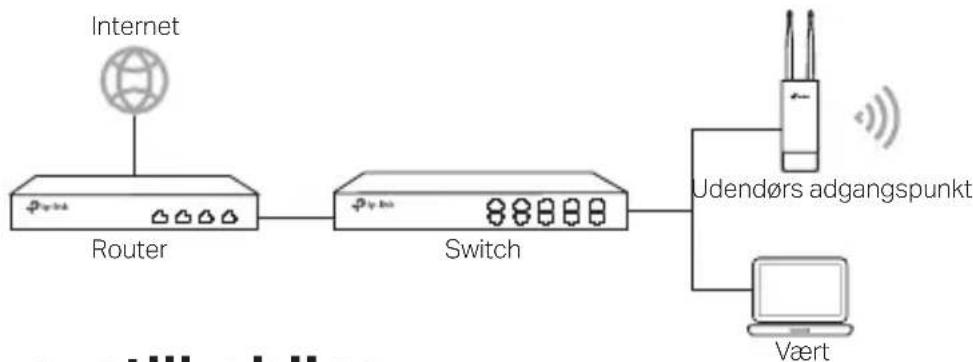

■ Fritstående tilstand

Hardwaretilkobling

Softwarekonfigurationer

■ Administeret tilstand

■ Fritstående tilstand

• Håll enheten borta från eld eller heta miljöer FÖRSÄNK INTE i vatten eller annan vätska
• Försök inte att montera isär, reparera eller modifiera enheten Kontakta oss om du behöver hjälp
• Använd inte skadad laddare eller USB-kabel för laddning av enheten
• Använd inte någon annan laddare än de rekommenderade
• Använd inte enheten där trådlösa enheter inte är tillåtna
• Adaptern måste installeras nära utrustningen och vara lättillgänglig
• Adaptern ska användas inomhus och i en omgivningstemperatur på högst 40 °C
• Stickproppen på nätkabeln används för frånkoppling, se till att uttaget är lätt åtkomligt

Läs och följ ovanstående säkerhetsinformation när du använder enheten Vi kan inte garantera att inga olyckor eller skador kan inträffa till följd av felaktig användning av produkten Använd den här produkten med omsorg och på eget ansvar

Norsk

TP-Link deklarerar att denna enhet är i överensstämmelse med de grundläggande kraven och andra relevanta bestämmelser i direktiv 2014/53/EU, 2009/125/EC, 2011/65/EU, (EU) 2015/863

Den ursprungliga EU-försäkran om överensstämmelse kan hittas på

Enbart för produkter av märket TP-Link. För information om garantitid, policy och förfaranden, gå till https://www.tp-link.com/se/support

DEN HÄR GARANTIN GER DIG SPECIFIKA FORMELLA RÄTTIGHETER OCH DU KAN HA ANDRA RÄTTIGHETER SOM VARIERAR FRÅN LAND TILL LAND (ELLER STAT ELLER

PROVINS)

I DEN OMFATTNING SOM LOKALA LAGAR TILLÅTER ÄR DENNA GARANTI OCH GOTTGÖRANDEN EXKLUSIVA OCH I STÄLLET FÖR ALLA ANDRA GARANTIER, GOTTGÖRANDEN OCH VILLKOR

TP-Link garanterar maskinvara av märket TP-Link i sin originalförpackning mot defekter i material eller sammansättning vid normal användning enligt TP-Links riktlinjer och under en period beroende på lokal underhållsservice baserat från ursprungliga inköpsdatumet för slutanvändaren
