GID18ASE0 - Frys BOSCH - Gratis bruksanvisning och manual

Produkttyp	Frysskåp
Märke	Bosch
Modell	GID18ASE0
Klimatklass	SN-ST (tempererad till subtropisk)
Frysningskapacitet	~20 kg/24 h
Överlevnadstid vid strömavbrott	~20 h
Mått (H x B x D)	185 x 60 x 65 cm
Nettovikt	~70 kg
Elanslutning	220-240 V, 50 Hz
Energiförbrukning	Klass A+ (uppskattning)
Ljudnivå	~42 dB
Köldmedium	R600a
Huvudfunktioner	Snabbfrysning, LED-belysning, larm vid öppen dörr
Säkerhet	Barnlås, ytsäkerhet
Underhåll och rengöring	Rengöra med mjuk trasa och tvålvatten, manuell avfrostning
Reservdelar	Dörrpackning, gångjärn, hyllor, frysbackar
Reparerbarhet	Utbytesinstruktioner medföljer för packning, gångjärn, hylla, back

Vanliga frågor - GID18ASE0 BOSCH

Hur installerar jag min frys Bosch GID18ASE0?

Placera apparaten i ett välventilerat utrymme, skyddat från direkt solljus och värmekällor. Lämna minst 5 cm utrymme baktill för luftcirkulation. Anslut till ett jordat uttag.

Vilken är den ideala frystemperaturen?

Rekommenderad temperatur är -18 °C. Använd inställningsknappen för att justera temperaturen. En lägre temperatur kan öka energiförbrukningen.

Hur byter jag dörröppningsriktning?

Koppla bort apparaten. Skruva loss de övre och nedre gångjärnen, ta bort dörren, och montera sedan gångjärnen på andra sidan. Följ bruksanvisningens instruktioner för korrekt montering.

Hur avfrostar jag frysen?

Koppla bort apparaten och ta ut all mat. Låt dörren stå öppen tills isen smält. Använd aldrig vassa verktyg för att skrapa bort is. Rengör och torka innan du återansluter.

Vad gör jag vid ljudlarm?

Larmet ljuder om temperaturen överstiger det inställda tröskelvärdet. Kontrollera att dörren är ordentligt stängd och att det inte är strömavbrott. Om larmet fortsätter, kontakta kundtjänst.

Hur rengör jag dörrpackningarna?

Använd en fuktig mjuk trasa med tvålvatten. Torka sedan noggrant. Undvik slipande rengöringsmedel eftersom de kan skada packningen.

Kan jag själv byta dörrpackningen?

Ja, bruksanvisningen innehåller detaljerade instruktioner. Ta bort den gamla packningen från spåret och sätt i den nya genom att trycka fast ordentligt. Kontrollera att spåret inte är skadat.

Hur byter jag ett dörrgångjärn?

Koppla bort apparaten. Använd en Torx TX20-bits och skruva loss gångjärnsskruvarna. Ta bort dörren, sedan gångjärnet. Montera det nya gångjärnet i omvänd ordning. Var försiktig med den tunga lasten.

Varför låter min frys?

Driftljud (gurglande, klickande) är normala. Om ljudet är onormalt, kontrollera att frysen står jämnt och att inget vidrör kompressorn. Konsultera bruksanvisningen vid behov.

Var hittar jag reservdelar till min modell?

Originalreservdelar finns hos Boschs kundtjänst. Använd endast rekommenderade delar för att garantera säkerhet och funktion.

BRUKSANVISNING GID18ASE0 BOSCH

1.2 Symbolförklaringar.... 267

1.2.1 Faronivåer 267

1.2.2 Risksymboler.... 267

1.2.3 Varningarnas struktur 268

1.2.4 Allmänna symboler.... 268

Säkerhet 269

2.1 Allmänna säkerhetsanvisningar.... 269

2.1.1 Alla hushållsmaskiner.... 269

Verktyg och hjälpmedel.... 270

Reparation 271

4.1 Byta dörrpackning.... 271
4.1.1 Ta bort dörrpackning 271
4.1.2 Montera dörrpackning 271
4.2 Byta dörrens gångjärn.... 274
4.2.1 Ta bort dörrens gångjärn 274
4.2.2 Montera dörrens gångjärn 275
4.3 Byta hylla 276
4.3.1 Ta bort hylla....276
4.3.2 Montera hylla.... 276
4.4 Byta fack för frysta matvaror.... 277
4.4.1 Ta bort fack för frysta matvaror 277
4.4.2 Montera fack för frysta matvaror.... 277

i Om detta dokument

1.1 Viktig information

1.1.1 Syfte

Dessa reparationstips hjälper kunden att själv reparera maskiner enligt gällande ekodesignbestämmelser (som gäller 03/2021).

De innehåller information om hur vissa reservdelar ska bytas samt tillhörande varningar och risker.

Kontakta vår kundtjänst om du har frågor. Vi ätar oss bara ansvar för skador om repa- rationstipsen har följts korrekt.

1.2 Symbolförklaringar

1.2.1 Faronivåer

Varningsnivåerna består av en symbol och ett signalord. Signalordet visar hur allvarlig faran är.

Varningsnivå Innebörd
FARAI	Om inte varningsmeddelandet följs kommer det att leda till dödsfall eller allvarliga personskador.
WARNING!	Om inte varningsmeddelandet följs kan det leda till dödsfall eller allvarliga person-skador.
FÖRSIKTIGT!	Om inte varningsmeddelandet följs kan det leda till lättare personskador.
OBS!	Om inte varningsmeddelandet följs kan det leda till materialskador.

Grafik 1: Faronivåer

1.2.2 Risksymboler

Risksymboler är symboler som visar typen av fara.

Följande risksymboler används i detta dokument:

Risksymbol Innebörd
		Allmänt vamingsmeddelande
		Fara på grund av elektrisk spänning
		Explosionsrisk
		Fara för skärskador
		Fara för krosskador

i Om detta dokument

Risksymbol Innebörd
		Fara på grund av heta ytor
		Fara på grund av starka magnetfält
		Fara på grund av icke-joniserande strål-ning

Grafik 2: Risksymboler

1.2.3 Varningarnas struktur

Varningar i detta dokument har ett standardiserat utseende och en standardiserad struktur.

Farans typ och ursprung!

Möjliga konsekvenser av att faran/varningen ignoreras.

- Atgärder och förbud för att förebygga faran.

Följande exempel visar en vaming som vamar för elstötar från strömförande delar. Det står vilken åtgård som förebygger faran.

Risk för elstötar på grund av strömförande delar!

Dödsfall på grund av elstötar

Koppla bort maskiner från elförsörjningen minst 60 sekunder innar reparationer påbörjas.

1.2.4 Allmänna symboler

Följande allmänna symboler används i detta dokument:

Allm. symbol Innebörd
	Identifiering av ett särskilt tips (text och/eller bild)
	Identifiering av ett enkelt tips (endast text)

Allm. symbol Innebörd
[6550]		Identifiering av en länk till en videohandledning
[A4730]		Identifiering av verktyg som behövs
[83504]		Identifiering av villkor som måste vara uppfyllda
[8720]		Identifiering av ett tillstånd (om ..., så ...)
[8441]		Identifiering av ett resultat
[Start]	Identifiering av en tangent eller knapp
[00123456]	Identifiering av ett materialnummer
Status	Identifiering av text/fönster som visas (i maskinens display)

Grafik 3: Allmänna symboler

Säkerhet

2.1 Allmänna säkerhetsanvisningar

2.1.1 Alla hushållsmaskiner

Risk för elstötar på grund av strömförande delarl

■ Fel vid reparationer som berör elkomponenter kan orsaka elstötar!
- Koppla bort maskinen från elnätet minst 60 sekunder innan arbetet påbörjas.
- Lát utföra ett säkerhetstest efter reparationen, i enlighet med VDE 0701 eller landsspecifika regler.

Risk för personskador på grund av vassa kanter!

■ Använd skyddshandskar.

Risk för krosskador vid reparation, underhåll, felsökning och service på grund av tunga och rörliga komponenter

■ Använd skyddsskor.

■ Säkra tunga komponenter så att de inte faller ner.

■ Stick inte in kroppsdelar i rörliga komponenter.

Risk för maskinens säkerhet/funktion!

■ Använd endast originaldelar.

Risk för skador på komponenter känsliga för statisk elektricitet (ESD)!

■ Rör inte modulema samt anslutningar och strömförande ledningar.

Verktyg och hjälpmedel

Beteckning Detaljer Bilder
Skyddstrasa[00342013]	60 cm x 50 cm
Torxbits TX20[00340865]	6,3 mm (1/4")

Reparation

4.1 Byta dörrpackning

Förutsättning:

Dörren är öppen.

4.1.1 Ta bort dörrpackning

1. Lossa dörrpackningen från spåret i högra och vänstra hörnet.

1. Dra ut dörrpackningen från spåret.

	Den nya dörrpackningens tjocklek kan avvika något från den gamla dörrpackningens tjocklek. Detta kommer inte påverka stängningsegenskaperna eller funktionen längsiktigt.
	Om apparaten har justerbara gångjärn eller gångjärnsfästen kan du optimera stängningsegenskaperna senare.
	Små sidohål i dörrpackningen fyller en funktion (krävs för ventilation). Dessa utgör inga tillverkningsfel.

Reparation

1. Kontrollera om spåret för packningen har skador.

1. if Om spåret för packningen är skadat: - Kontakta kundtjänst.

3.

Viss deformering av dörrpackningen är normalt och påverkar inte packningens funktion. Det rekommenderas att man sträcker dörrpackningen innan den sätts in i apparaten.

Värm dörrpackningen med en hårtork eller hett vatten och forma om den med händerna.

1. Tryck in packningens hörn längst upp och längst ner i spåret.

1. Tryck in hela packningen i spåret bit för bit.

Dörrpackningen är monterad.

Reparation

4.2 Byta dörrens gångjärn

Nödvändiga verktyg:

Torxbits TX20 6.3 mm (1/4") [00340865]

Förutsättning:

√ Apparaten är bortkopplad från strömförsörjning.
Dörren är öppen.

4.2.1 Ta bort dörrens gångjärn

1. 1. Skruva ur de två skruvarna (1).

2. Lossa det övre gångjärnet (2)

3. Flytta ut dörren med det övre gångjärnet (3).

1. 1. Ta bort dörren (1).

2. Ta bort det övre gångjärnet (2).

Det övre gångjärnet har tagits bort.

Reparation

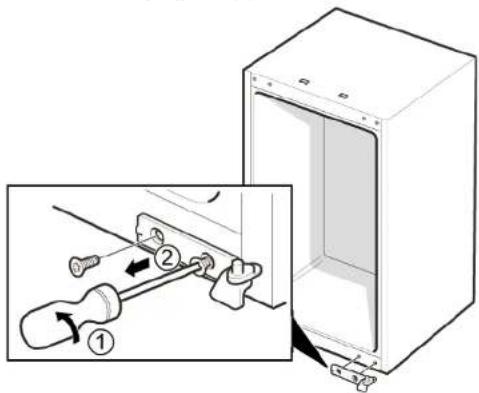

1. 1. Skruva ur de två skruvarna (1).

2. Ta bort det nedre gångjärnet (2).

Det nedre gångjärnet har tagits bort.

4.2.2 Montera dörrens gångjärn

Montera i omvänd ordning.

Reparation

4.3 Byta hylla

Förutsättning:

Dörren är öppen.

4.3.1 Ta bort hylla

Dra ut hyllan.

Montera i omvänd ordning.

Reparation

4.4 Byta fack för frysta matvaror

Förutsättning:

Dörren är öppen.

4.4.1 Ta bort fack för frysta matvaror

1. Dra ut facet för frysta matvaror helt (1).
2. Ta bort facket för frysta matvaror (2).

Facket för frysta matvaror har tagits bort.

4.4.2 Montera fack för frysta matvaror

Montera i omvänd ordning.
