Produkttyp	Nödutgångsanordning
Varumärke	Vevor
Modell	UL600S
Material	Rostfritt stål 304
Stånglängd	32 tum (81,3 cm)
Kompatibel dörrbredd	30 till 36 tum (76,2 till 91,4 cm)
Kompatibel dörrtjocklek	1 37/64 till 2 11/64 tum (40,5 till 55,2 mm)
Huvudfunktion	Nödöppning genom tryck på stången
Låsmekanism	Låsning och upplåsning med skiftnyckel
Installation	Montering på dörr med rullbleck
Underhåll	Periodisk kontroll av skruvarnas åtdragning
Säkerhet	Använd inte av barn; smådelar är farliga
Teknisk support	www.vevor.com/support
Tillverkare	JIANGSU TONGGUAN INTELLIGENT TECHNOLOGY CO., LTD
Ursprungsland	Kina
Uppskattad vikt	Cirka 2 kg
Strömförsörjning	Ingen (mekanisk anordning)
Färg	Rostfritt stål (silver)

Vanliga frågor - UL600S Vevor

Hur installerar jag nödutgångsanordningen UL600S?

Följ stegen i manualen: bestäm installationsavståndet, markera hålen på dörren, montera handtagsbeslaget, installera sedan kroppen och rullblecket. Se till att hålen är korrekt inriktade och att skruvarna dras åt ordentligt.

Vilken dörrtjocklek är kompatibel?

UL600S passar för dörrar med en tjocklek på 1 37/64 till 2 11/64 tum (cirka 40,5 till 55,2 mm).

Hur låser och låser jag upp stången?

För att låsa, håll stången nedåt och vrid låsanordningen moturs med en skiftnyckel. För att låsa upp, håll stången nedåt och vrid medurs.

Vad gör jag om stången inte klickar i ordentligt?

Kontrollera att rullblecket är korrekt inriktat med slutblecket. Justera bleckets position om det behövs. Se även till att skruvarna är ordentligt åtdragna och att dörren öppnas och stängs fritt.

Är denna anordning lämplig för branddörrar?

Manualen nämner ingen specifik certifiering för branddörrar. För användning på branddörrar, kontrollera lokala bestämmelser och gällande standarder. Det rekommenderas att konsultera en fackman.

Hur underhåller jag anordningen UL600S?

Utför regelbundna kontroller för att säkerställa att alla skruvar är åtdragna och att mekanismen fungerar korrekt. Rengör stången och komponenterna med en mjuk trasa. Reparationer bör utföras av en kvalificerad tekniker.

Kan jag installera denna anordning själv?

Ja, installationen kan utföras av en person, men det rekommenderas att ha hjälp för att hantera dörren och delarna lättare. Följ noggrant instruktionerna i manualen och använd nödvändig skyddsutrustning.

Vilken längd har stången?

Stången är 32 tum (81,3 cm) lång, vilket gör den lämplig för dörrar med en bredd mellan 30 och 36 tum.

Är denna produkt certifierad för nödutgångar?

Anordningen är utformad som en panikbeslag, men ingen specifik certifiering nämns i manualen. Kontrollera lokala krav för nödutgångar före installation.

Var får jag teknisk support?

Du kan kontakta teknisk support via webbplatsen www.vevor.com/support. Där finns även det elektroniska garantibeviset.

BRUKSANVISNING UL600S Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

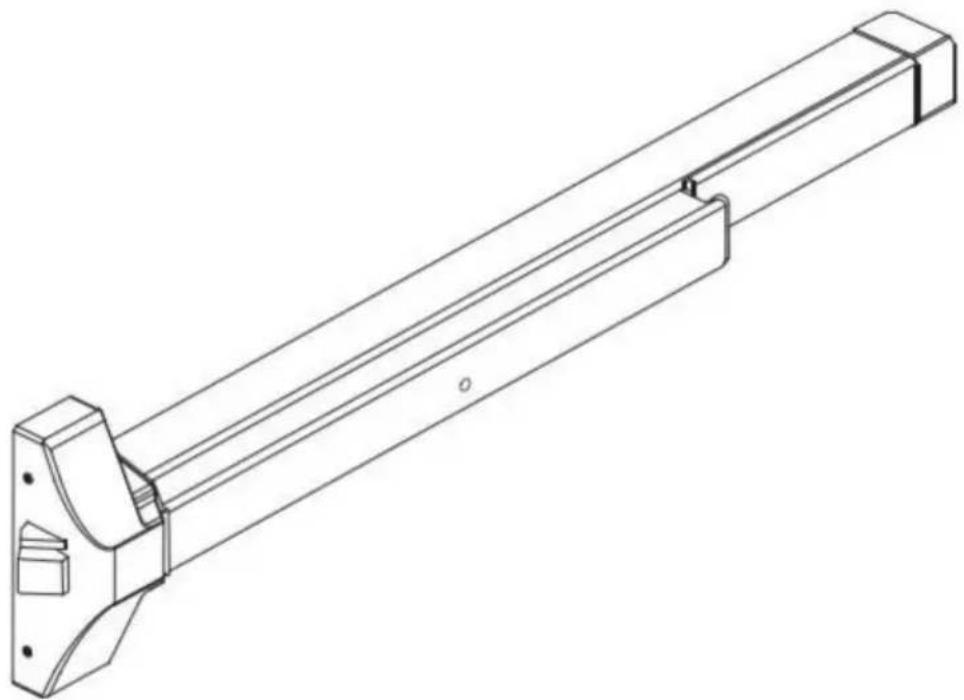

Panic Exit Device Användarmanual

MODELL: UL600S

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

Panic Exit Device

MODELL: UL600S

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

WARNING

1. Läs noga och förstå all MONTERING OCH DRIFT

INSTRUKTIONER före användning.

1. Underlåtenhet att följa säkerhetsreglerna och andra grundläggande säkerhetsåtgärder kan resultera i allvarliga personskador.

ALLMÄNNA SÄKERHETSFÖRESKRIFTER

1. För att förlänga livslängden för denna panikanordning, lås spärren i den indragna läge när dörren är i kontinuerlig användning.
2. För att låsa

Håll ned manöverstången. Vrid avkopplingsanordningen moturs med en skiftnyckel.

1. För att låsa upp

Håll ned manöverstången. Vrid skjutanordningen medurs med a dogging skiftnyckel.

1. Montera endast enligt dessa instruktioner. Felaktig montering kan skapa faror.
2. Håll monteringsområdet rent och väl upplyst.
3. Håll åskådare borta från området under monteringen.
4. Sätt dig inte ihop när du är trött eller påverkad av alkohol, droger eller mediciner.
5. Denna produkt innehåller små delar. Om den sväljs kommer den att utgöra en kvävning fara. Håll dessa små delar borta från barn när du monterar dem! Detta

är inte en leksak. Ej för användning av barn.

SPARA DESSA INSTRUKTIONER

MODELL OCH PARAMETRAR

Modell	UL600S
Produkt Spec	32"
Material	Rostfritt stål 304
Lämplig för dörr	30"~36"
Lämplig dörrtjocklek	1 37/64"~2 11/64"

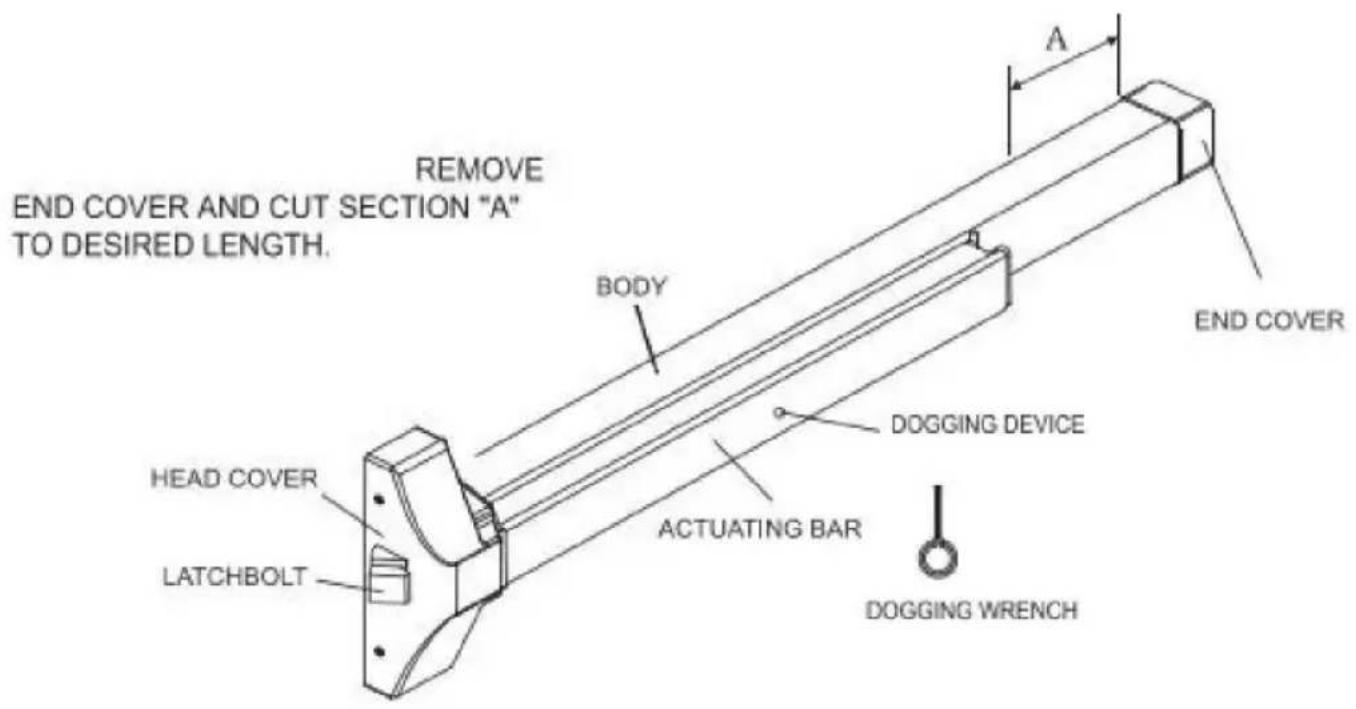

STRUKTURDIAGRAM

Steg 1: Bestämning av installationsavständ.

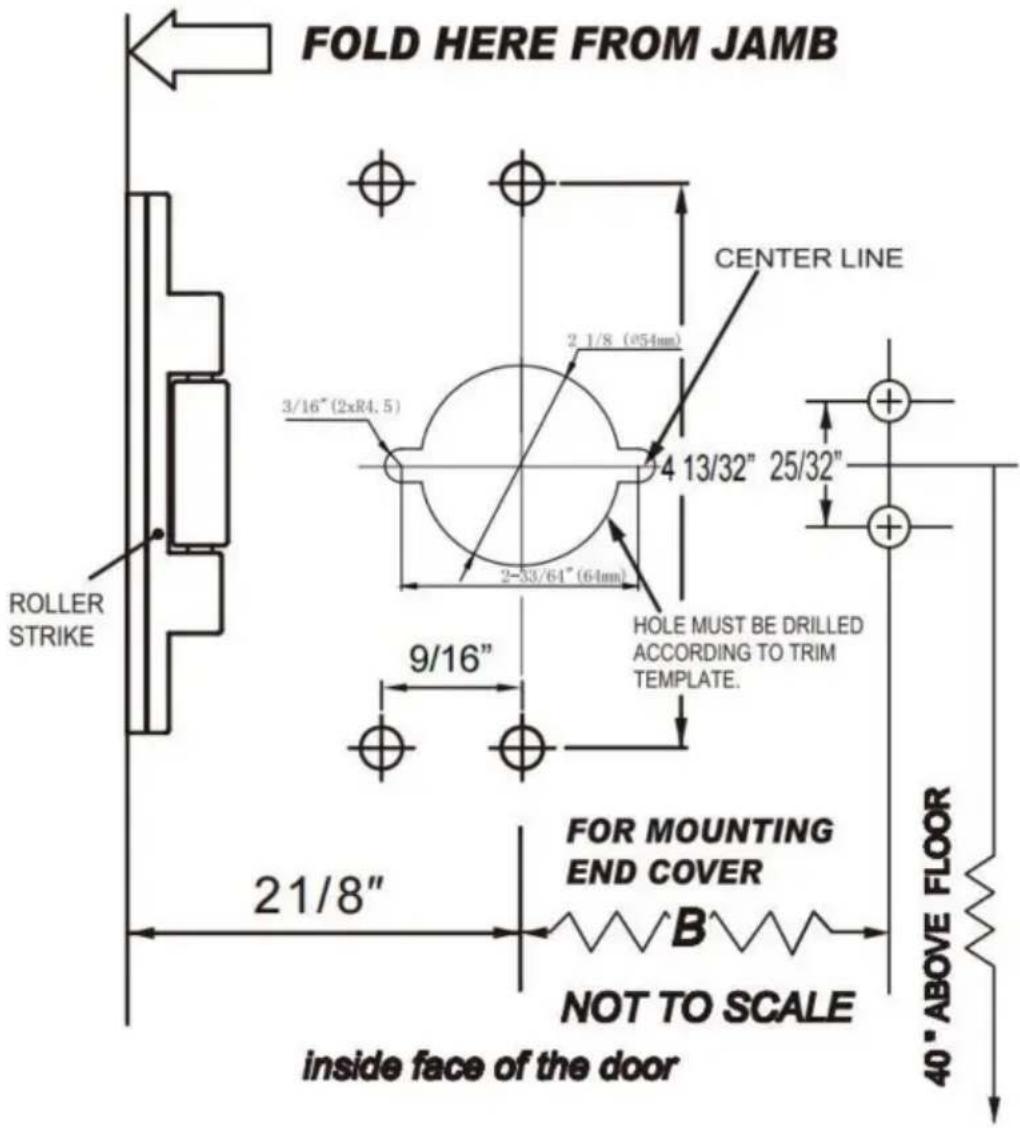

Steg 2: Markera motsvarande hål på dörren enligt mättritningen.

Obs: "B"-längden ska mätas från mitten av cylinderhålet till slutet av kroppen.

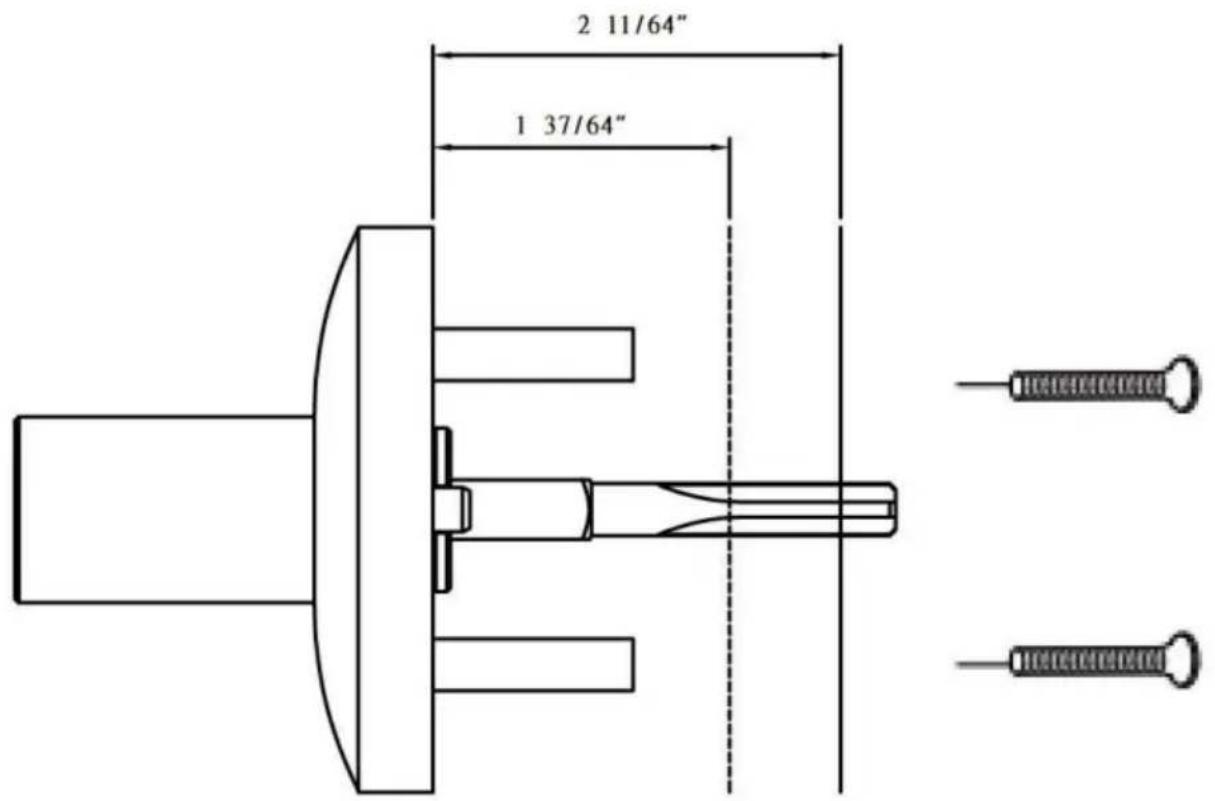

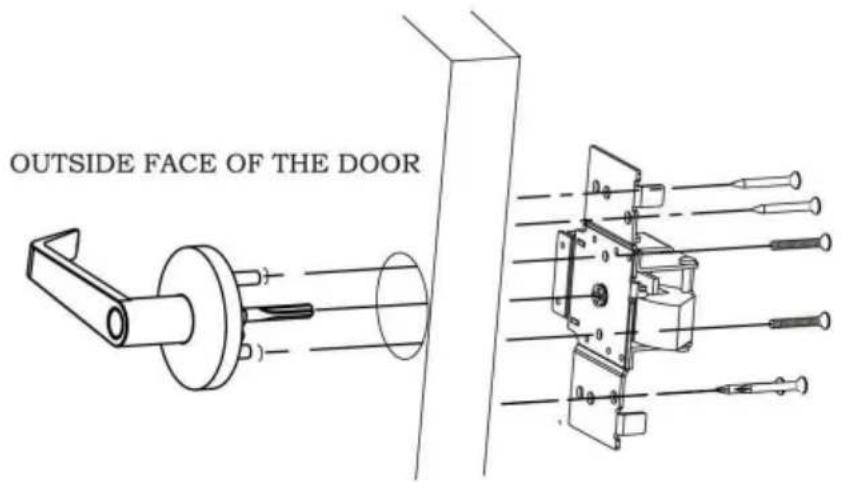

Steg 3: Sätt in spaken i hålet på dörren. Håll spakens trim horisontellt. Dra skruvarna.

Steg 4: Ta bort huvudskyddet och skruvarna på ändlocket. Rikta in skruvhål med hålen på dörren. Dra åt skruvarna på kroppen och ändskyddets foder.

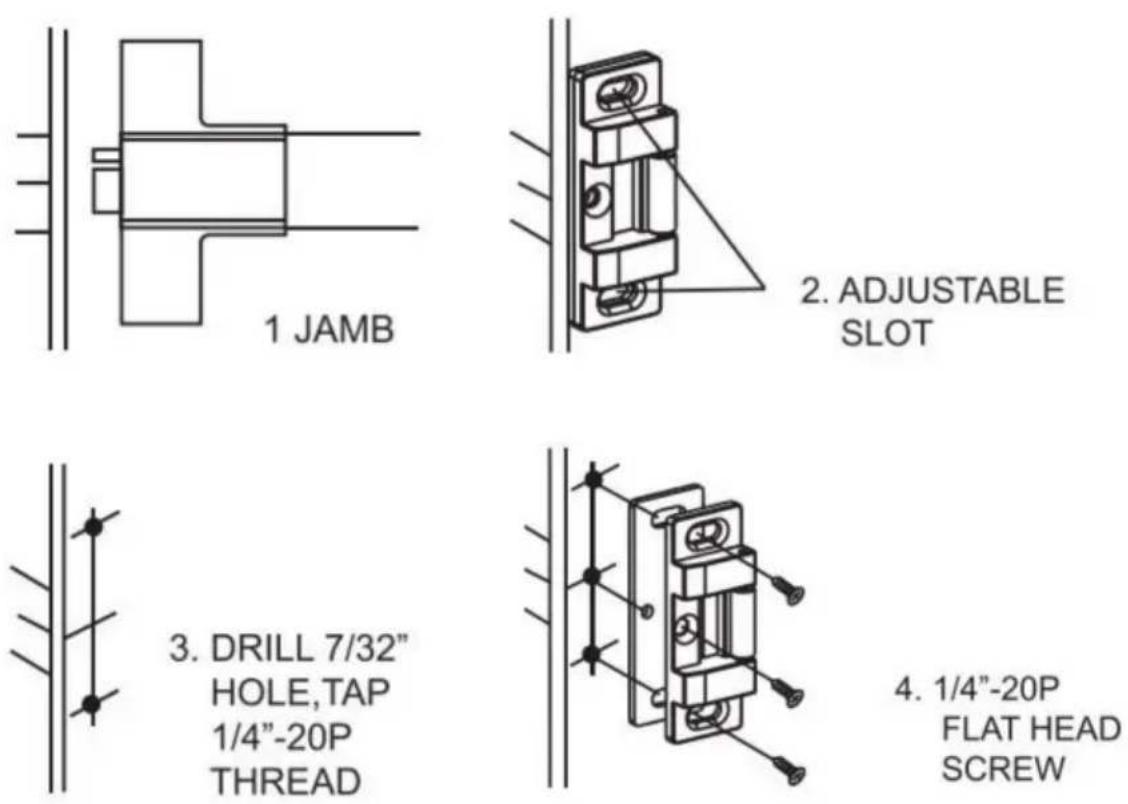

1. Med dörren i stängt läge, markera mittlinjen för låsbulten dörr JAMB.
2. Placera rullstöten på dörrens JAMB. Rikta in mitten av rullslaget med spärrbultens mittlinjemärke på JAMB. Rikta sedan in ytterkanten av rullslaget med ytterkanten av dörren JAMB.
3. Markera mitten av de 2 justerbara slitshålen och borra 7/32" pilothål. Knacka styrhål med 1/4"-20 gängor och installera maskinskruvar. Eller installera

självgängande maskinskruvar eller träskruvar i styrhål. Stäng dörren för att kontrollera om spärrkolven skjuter ut ordentligt. Justera rullstöten om nödvändig.

1. Med rullstöt i slutläge. Borra ett 7/32" pilothål för mittmonteringshålet. Knacka på pilothålet med 1/4-20 gängor och installera maskinskruvar. Eller installera självgängande maskinskruvar eller träskruvar i pilothålen.

UNDERHÅLL

1. Allt underhåll, service och reparationer som inte diskuteras i manualen bör endast utföras av kvalificerade servicetekniker.
2. Kontrollera produkten regelbundet för att förhindra att skruvar lossnar och faller av.

Tillverkare:

JIANGSU TONGGUAN INTELLIGENT TECHNOLOGYCO.,LTD Adress:

800 BIHUA ROAD, TONGZHOU DISTRICT, NANTONG, JIANGSU PROVINS, KINA
