Produkttyp	Nödutgångsanordning (panikstång)
Märke	Vevor
Modell	UL500P
Material	Kolstål
Längd	27,5 tum (698,5 mm)
Kompatibel dörrbredd	28 till 41 tum (711 till 1041 mm)
Kompatibel dörrtjocklek	1 37/64 till 2 11/64 tum (cirka 39 till 55 mm)
Ytfinish	Pulverlackering (epoxifärg)
Mekanism	Lås med dödbolt (rullbleck)
Användning	Svängdörrar för nödutgångar
Manuell låsning	Ja, med skiftnyckel (rotera moturs för att låsa)
Installation	Kräver borrning och skruvning, detaljerade instruktioner medföljer
Underhåll	Periodisk kontroll av skruvarnas åtdragning
Säkerhetsföreskrifter	Förvara smådelar utom räckhåll för barn, använd inte av barn
Teknisk support	Vevor webbplats: www.vevor.com/support

Vanliga frågor - UL500P Vevor

Hur installerar man panikstången UL500P?

Följ stegen i manualen: mät installationsavståndet, markera hålen, sätt i spakbeslaget, fäst stångkroppen, installera sedan rullblecket på dörrkarmen och rikta in dödbolten. Kontrollera att dörren öppnas korrekt.

Vilka dörrdimensioner är kompatibla?

UL500P passar dörrar med bredd 28 till 41 tum (711 till 1041 mm) och tjocklek 1 37/64 till 2 11/64 tum (cirka 39 till 55 mm).

Hur låser man spärren i indraget läge?

Håll aktiveringsstången nedtryckt, vrid sedan låsanordningen (låsskruven) moturs med en skiftnyckel.

Hur låser man upp spärren?

Håll aktiveringsstången nedtryckt, vrid sedan låsanordningen medurs med en skiftnyckel.

Vilka säkerhetsåtgärder ska vidtas?

Läs alla instruktioner före montering. Montera inte om du är trött eller påverkad. Förvara smådelar utom räckhåll för barn. Denna produkt är ingen leksak. Se till att monteringsytan är ren och väl upplyst.

Vilket material är enheten tillverkad av?

UL500P är tillverkad av kolstål med pulverlackering (epoxifärg) för styrka och hållbarhet.

Behöver panikstången elektrisk ström?

Nej, UL500P är en helt mekanisk enhet utan behov av elektrisk ström. Den fungerar genom manuellt tryck på stången.

Hur justerar man rullblecket?

Efter att ha markerat dödboltens mittlinje på karmen, placera rullblecket så att dess centrum är i linje med markeringen och karmens ytterkant. Förborra hål, montera skruvarna, stäng dörren för att kontrollera inriktningen. Justera positionen vid behov innan du borrar det slutliga monteringshålet.

Var hittar man Vevors tekniska support?

Teknisk support och elektroniskt garantibevis finns på webbplatsen www.vevor.com/support.

Vilken längd har panikstången?

Stången har en längd på 27,5 tum (698,5 mm). Den är designad för att passa dörrar med bredd 28-41 tum tack vare en justerbar mekanism.

BRUKSANVISNING UL500P Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

Panic Exit Device Användarmanual

MODELL: UL500P

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

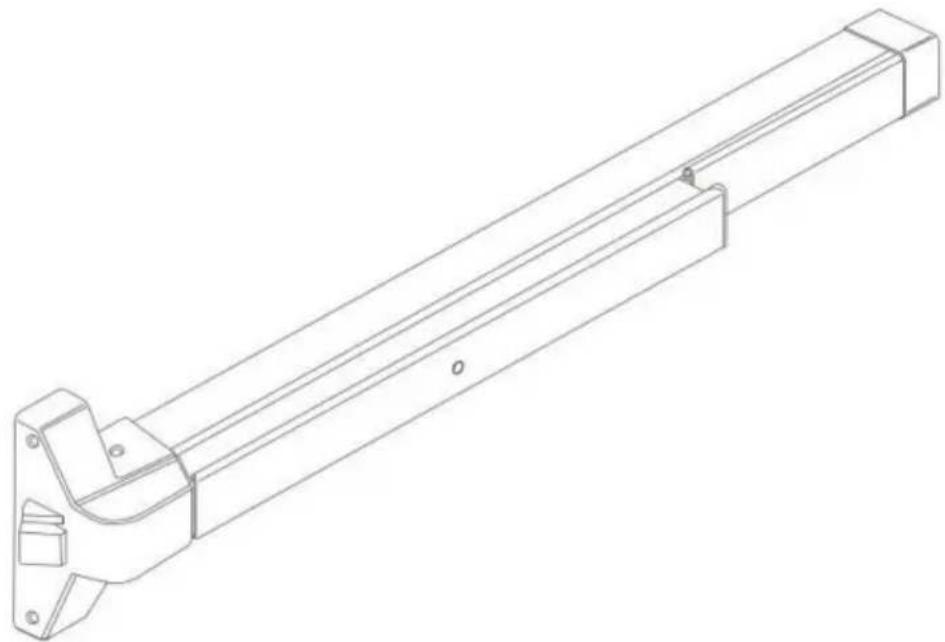

Panic Exit Device

MODELL: UL500P

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

WARNING

1. Läs noga och förstå all MONTERING OCH DRIFT

INSTRUKTIONER före användning.

1. Underlåtenhet att följa säkerhetsreglerna och andra grundläggande säkerhetsåtgärder kan resultera i allvarliga personskador.

ALLMÄNNA SÄKERHETSFÖRESKRIFTER

1. För att förlänga livslängden för denna panikanordning, lås spärren i den indragna läge när dörren är i kontinuerlig användning.
2. För att låsa

Håll ned manöverstången. Vrid avkopplingsanordningen moturs med en skiftnyckel.

1. För att låsa upp

Håll ned manöverstången. Vrid skjutanordningen medurs med a dogging skiftnyckel.

1. Montera endast enligt dessa instruktioner. Felaktig montering kan skapa faror.
2. Håll monteringsområdet rent och väl upplyst.
3. Håll åskådare borta från området under monteringen.
4. Sätt dig inte ihop när du är trött eller påverkad av alkohol, droger eller mediciner.
5. Denna produkt innehåller små delar. Om den sväljs kommer den att utgöra en kvävning fara. Håll dessa små delar borta från barn när du monterar dem! Detta är inte en leksak. Ej för användning av barn.

SPARA DESSA INSTRUKTIONER

MODELL OCH PARAMETRAR

Modell	UL500P
Produkt Spec	27,5"
Material	Kolstål
Lämplig för dörr	28"~41"
Lämplig dörrtjocklek	1 37/64"~2 11/64"
Ytfinish	Ytpulversprutning

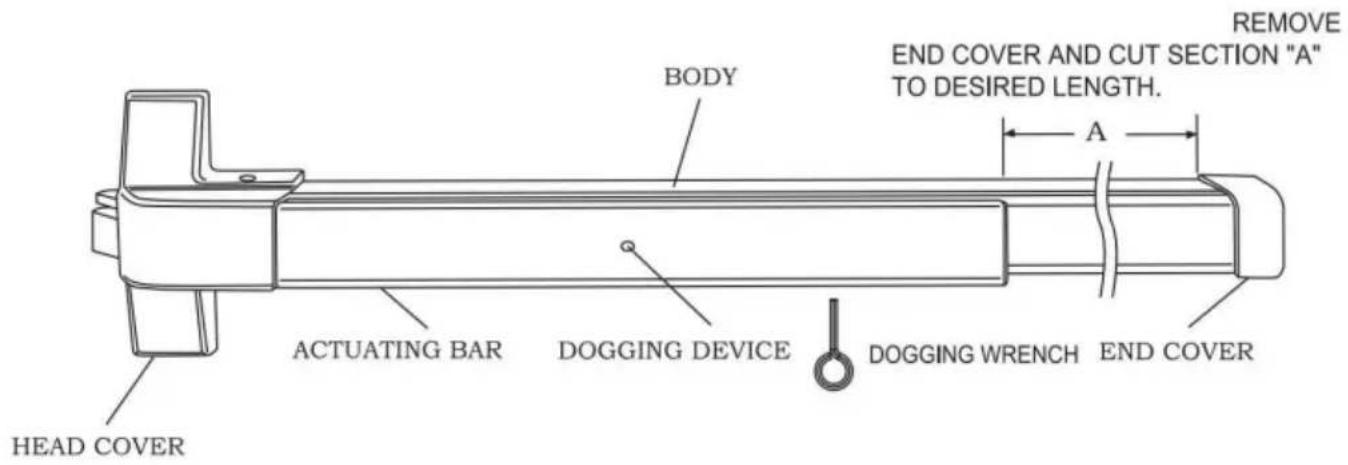

STRUKTURDIAGRAM

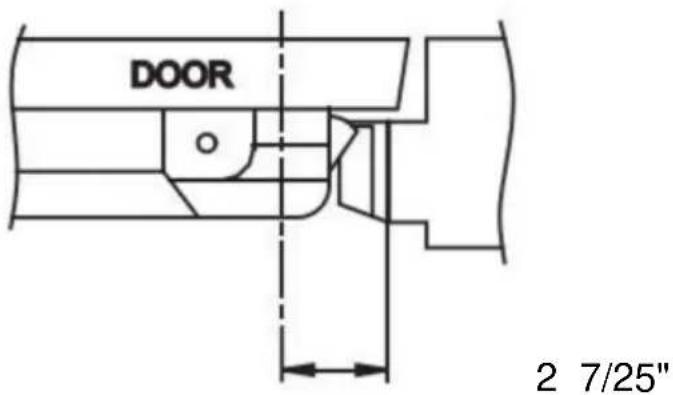

Steg 1: Bestämning av installationsavständ.

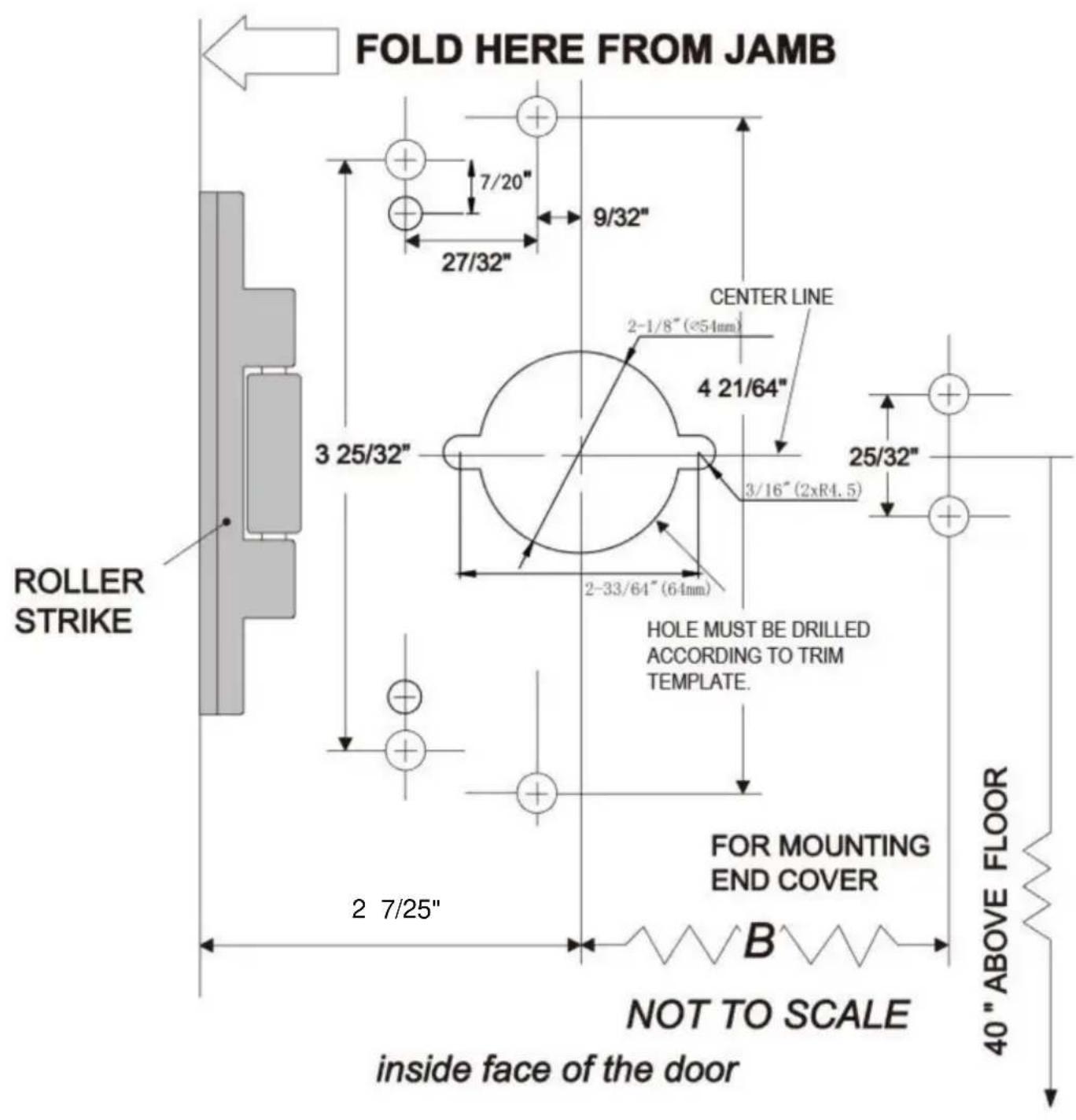

Steg 2: Markera motsvarande hål på dörren enligt mättritningen.

Obs: "B"-längden ska mätas från mitten av cylinderhålet till slutet av kroppen

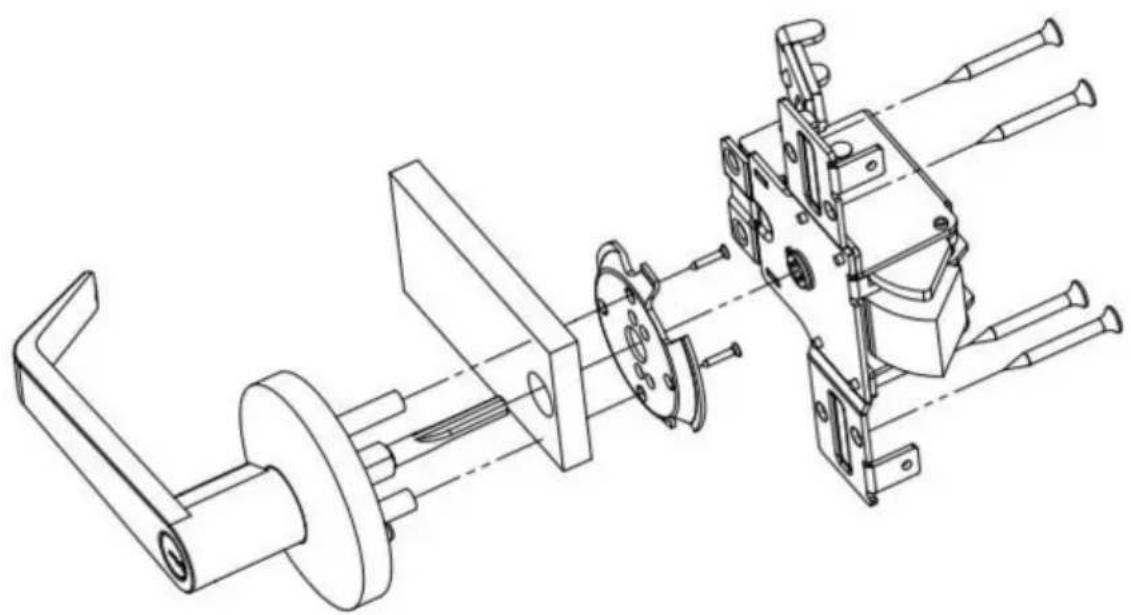

Steg 3: Sätt in spaken i hålet på dörren. Håll spakens trim horisontellt. Dra skruvarna.

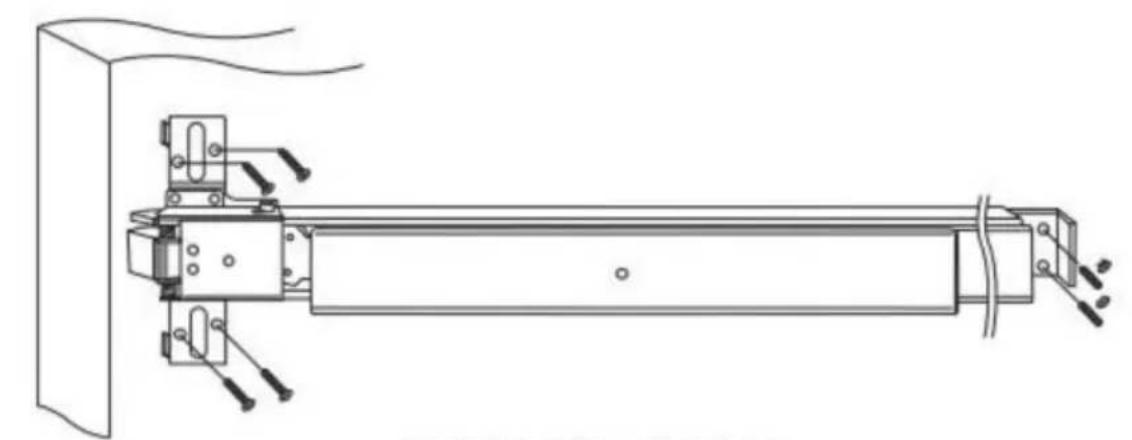

Steg 4: Ta bort huvudskyddet och skruvarna på ändlocket. Rikta in skruvhåle med hålen på dörren. Dra åt skruvarna på stommen och fodret på gaveln.

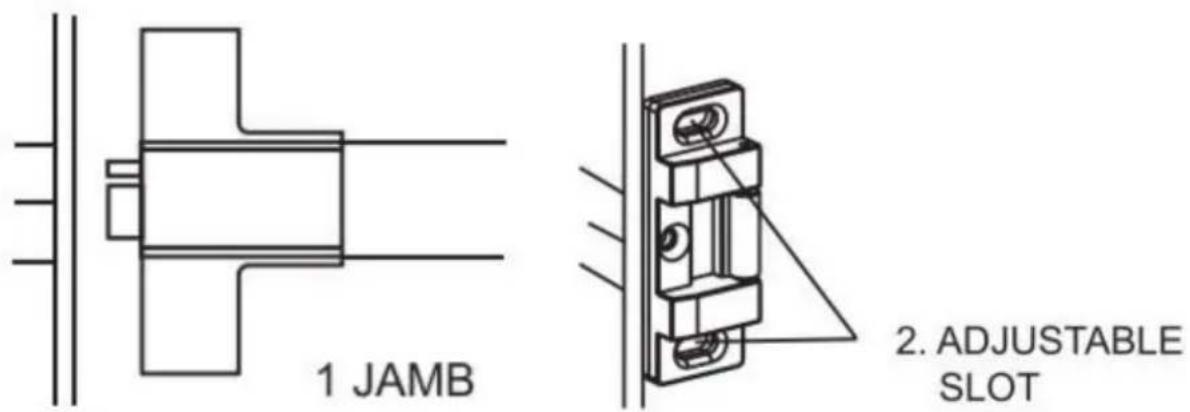

1. Med dörren i stängt läge, markera mittlinjen för låsbulten dörr JAMB.

2. Placera rullstöten på dörrens JAMB. Rikta in mitten av rullslaget med spärrbultens mittlinjemärke på JAMB. Rikta sedan in ytterkanten av rullslaget med ytterkanten av dörren JAMB.

3. Markera mitten av de 2 justerbara slitshålen och borra 7/32" pilothål. Knacka styrhål med 1/4"-20 gängor och installera maskinskruvar. Eller installera själgångande maskinskruvar eller träskruvar i styrhål. Stäng dörren för att kontrollera om spärrbulten skjuter ut ordentligt. Justera rullstöten om nödvändig.

4. Med rullstöt i slutläge. Borra ett 7/32" pilothål för mitten monteringshål. Knacka på styrhålet med 1/4-20 gångor och installera maskinen skruvar. Eller installera självgängande maskinskruvar eller träskruvar i pilot hål.

1..Allt underhåll, service och reparationer som inte diskuteras i manualen bör endast utföras av kvalificerade servicetekniker.
2. Kontrollera produkten regelbundet för att förhindra att skruvar lossnar och faller av.
