GEBRUIKSAANWIJZING UL500P Vevor
Gebruikershandleiding voor paniekuitgangsapparaat
MODEL:UL500P
Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.
VEVOR®
TOUGH TOOLS, HALF PRICE

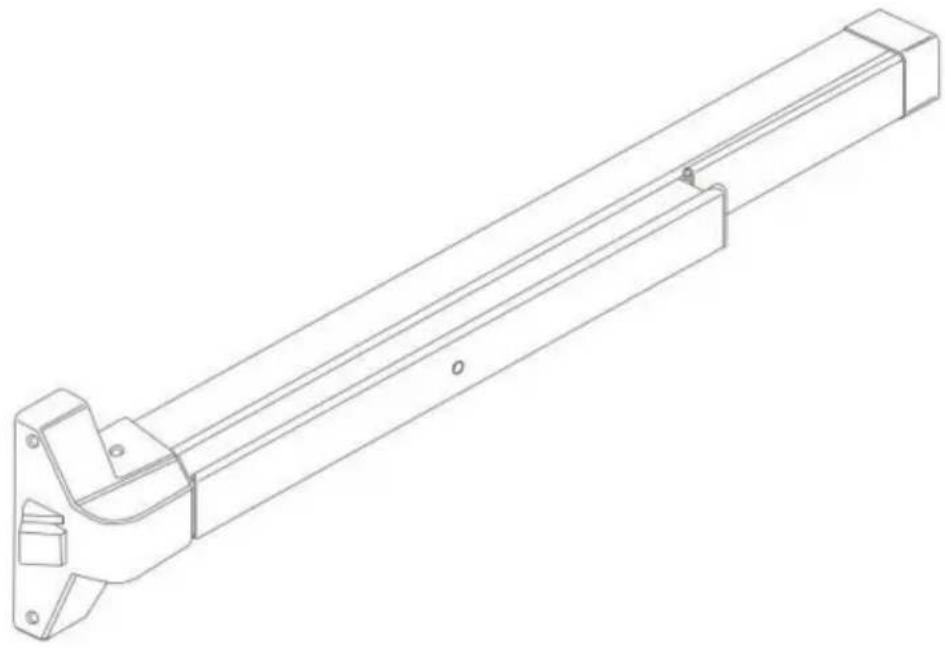

Paniek-uitgangsapparaat
MODEL:UL500P

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met
ons op: Technische ondersteuning en E-garantiecertificaat www.vevor.com/support
Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.
WARNING
- Lees alle MONTAGE- EN BEDIENINGSINSTRUCTIES zorgvuldig door en begrijp ze.
GEBRUIKSAANWIJZING vóór gebruik.
- Het niet naleven van de veiligheidsregels en andere elementaire veiligheidsmaatregelen kan ernstig persoonlijk letsel tot gevolg hebben.
ALGEMENE VEILIGHEIDSREGELS
- Om de levensduur van dit paniekapparaat te verlengen, vergrendelt u de grendel in de ingetrokken stand. stand wanneer de deur continu in gebruik is.
- Om te vergrendelen
Houd de bedieningsstang naar beneden. Draai het dogging-apparaat tegen de klok in met een borgmoersleutel.
- Om te ontgrendelen
Houd de bedieningsstang naar beneden. Draai het dogging-apparaat met de klok mee met een sleutel voor het vastzetten.
- Monteer alleen volgens deze instructies. Onjuiste montage kan gevaren creëren.
- Zorg ervoor dat de verzamelplaats schoon en goed verlicht is.
- Houd omstanders uit de buurt tijdens de montage.
- Kom niet bijeen als u moe bent of onder invloed van alcohol, drugs of medicijnen.
- Dit product bevat kleine onderdelen. Als het wordt ingeslikt, kan dit verstikkingsgevaar opleveren gevaar. Houd deze kleine onderdelen uit de buurt van kinderen tijdens het monteren! Dit is geen speelgoed. Niet voor gebruik door kinderen.
BEWAAR DEZE INSTRUCTIES
MODEL EN PARAMETERS
| Model | UL500P |
| Productspecificatie | 27,5" |
| Materiaal | Koolstofstaal |
| Geschikt voor Deur | 28"~41" |
| Geschikte deurdikte | 1 37/64ÿ~2 11/64ÿ |
| Oppervlakteafwerking | Oppervlaktepoeder spuiten |

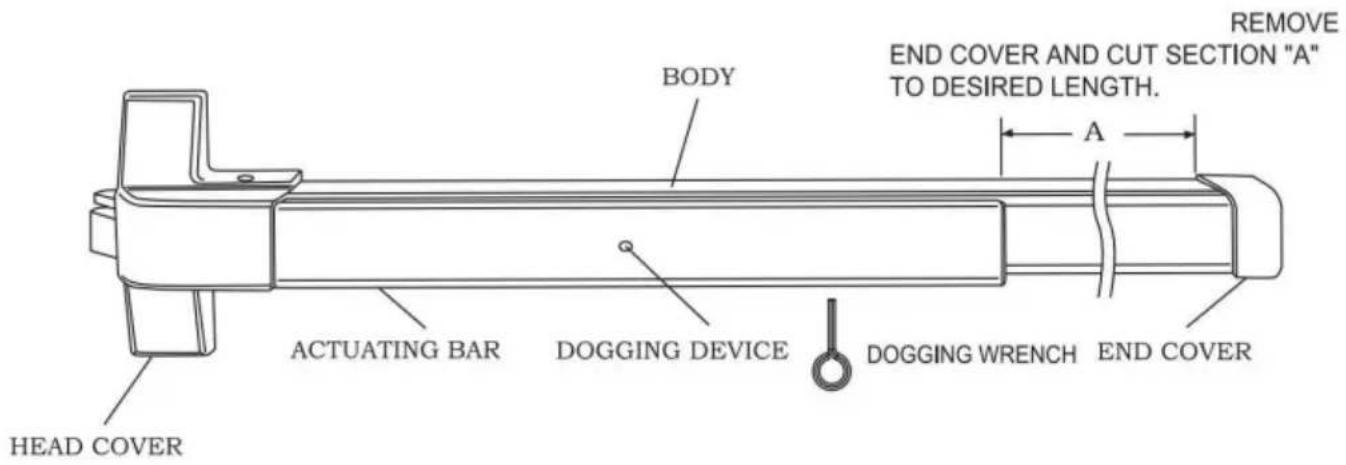

STRUCTUURDIAGRAM

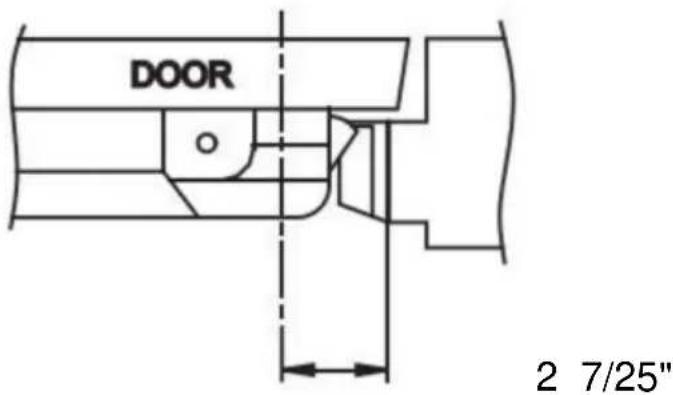

Stap 1: Bepaling van de installatieafstand.


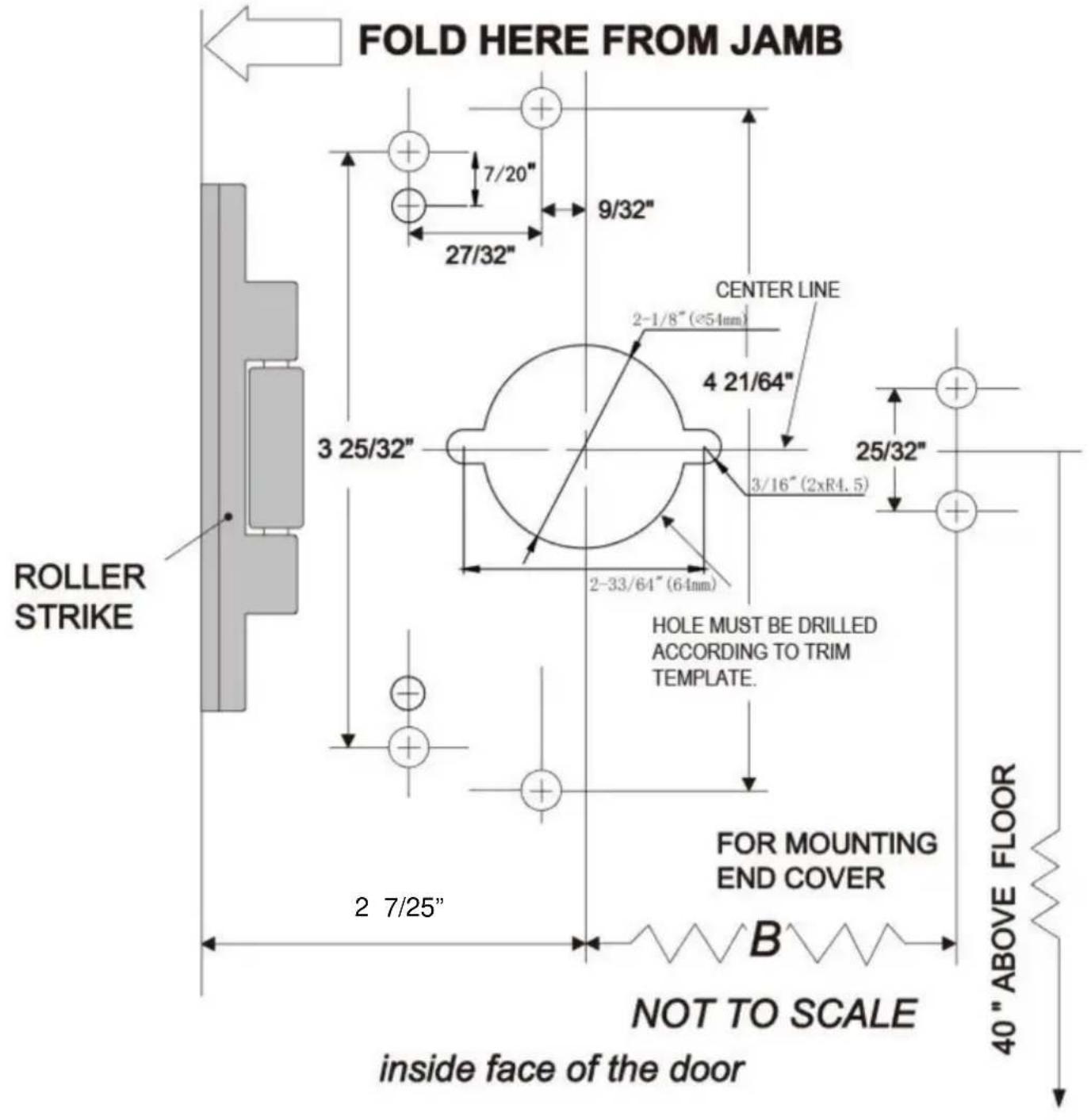

DOOR 2 7/25"Stap 2: Markeer de overeenkomstige gaten op de deur volgens de maattekening.
Let op: de lengte "B" moet worden gemeten vanaf het midden van het cilindergat tot aan het einde van de behuizing.

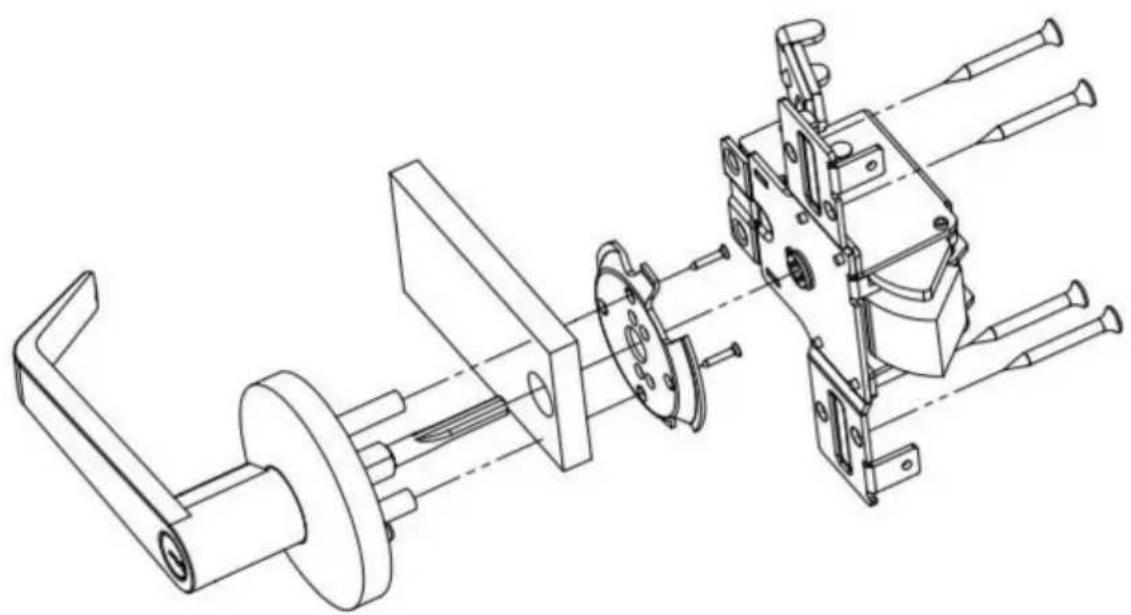

Stap 3: Plaats de hendelbekleding in het gat op de deur. Houd de hendelbekleding horizontaal. Draai de schroeven vast.

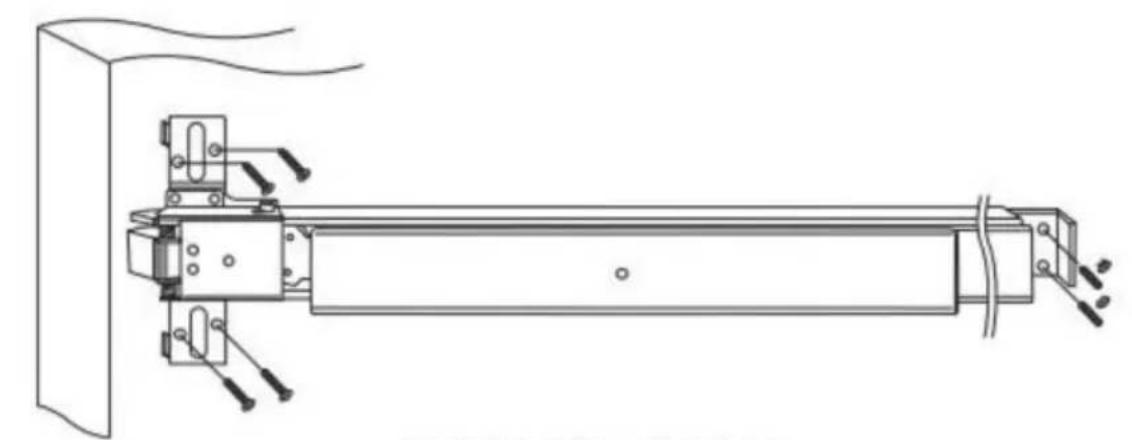

Stap 4: Verwijder de kopkap en de schroeven op de eindkap. Lijn de schroefgaten uit met de gaten op de deur. Draai de schroeven op het lichaam en de voering van de eindkap vast.

- Markeer, terwijl de deur gesloten is, de middellijn van de dagschoot op deur JAMB.
- Plaats de rolsluiting op de deurpost. Lijn het midden van de rolsluiting uit met de middenlijnmarkering van de grendelbout op de JAMB. Lijn vervolgens de buitenrand van de rolsluiting met de buitenrand van de deurpost.
- Markeer het midden van de 2 verstelbare sleufgaten en boor 7/32" geleidegaten. Tap de geleidegaten met 1/4"-20 schroefdraad en installeer de machineschroeven. Of installeer zelftappende machineschroeven of houtschroeven in geleidegaten. Sluit de deur om te controleren of de dagschoot goed uitschuift. Pas de rolaanslag aan als nodig.
- Met rolaanslag in eindpositie. Boor een 7/32" geleidegat voor het midden montagegat. Tap het geleidegat met 1/4-20 schroefdraad en installeer de machine schroeven. Of installeer zelftappende machineschroeven of houtschroeven in de piloot gaten.


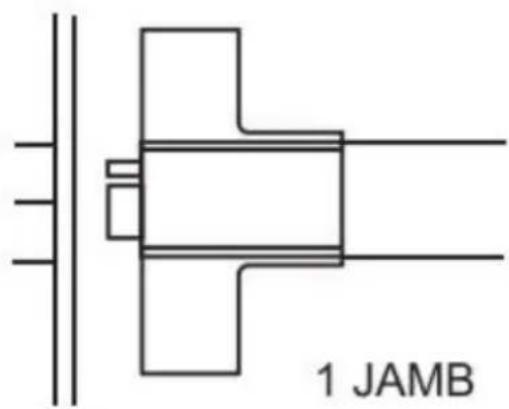

1 JAMB
- Alle onderhouds-, service- en reparatiewerkzaamheden die niet in de handleiding worden besproken, mogen uitsluitend worden uitgevoerd door gekwalificeerde servicetechnici.
- Controleer het product regelmatig om te voorkomen dat de schroeven losraken en eraf vallen.
