Tipo di prodotto	Dispositivo di uscita di emergenza (barra antipanico)
Marca	Vevor
Modello	UL500P
Materiale	Acciaio al carbonio
Lunghezza	27,5 pollici (698,5 mm)
Larghezza della porta compatibile	da 28 a 41 pollici (da 711 a 1041 mm)
Spessore della porta compatibile	da 1 37/64 a 2 11/64 pollici (circa 39-55 mm)
Finitura superficiale	Verniciatura a polvere (pittura epossidica)
Meccanismo	Chiusura a scrocco (contropiastra a rullo)
Utilizzo	Porte battenti per uscite di emergenza
Blocco manuale	Sì, con chiave a nottolino (rotazione antioraria per bloccare)
Installazione	Richiede foratura e avvitamento, istruzioni dettagliate fornite
Manutenzione	Controllo periodico del serraggio delle viti
Precauzioni di sicurezza	Tenere le piccole parti fuori dalla portata dei bambini, non utilizzare da parte di bambini
Assistenza tecnica	Sito web Vevor: www.vevor.com/support

Domande frequenti - UL500P Vevor

Come installare la barra antipanico UL500P?

Segui i passaggi del manuale: misura la distanza di installazione, segna i fori, inserisci la guarnizione della leva, fissa il corpo della barra, quindi installa la contropiastra a rullo sul montante della porta allineando lo scrocco. Verifica che la porta si apra correttamente.

Qual è l'intervallo di dimensioni della porta compatibili?

Il UL500P è adatto a porte con larghezza da 28 a 41 pollici (da 711 a 1041 mm) e spessore da 1 37/64 a 2 11/64 pollici (circa 39-55 mm).

Come bloccare la chiusura in posizione retratta?

Tieni la barra di azionamento verso il basso, quindi ruota il dispositivo di blocco (vite di bloccaggio) in senso antiorario utilizzando una chiave a nottolino.

Come sbloccare la chiusura?

Tieni la barra di azionamento verso il basso, quindi ruota il dispositivo di blocco in senso orario con una chiave a nottolino.

Quali precauzioni di sicurezza prendere?

Leggi tutte le istruzioni prima del montaggio. Non montare se sei stanco o sotto l'effetto di sostanze. Tieni le piccole parti fuori dalla portata dei bambini. Questo prodotto non è un giocattolo. Assicurati che l'area di montaggio sia pulita e ben illuminata.

Di quale materiale è realizzato il dispositivo?

Il UL500P è realizzato in acciaio al carbonio con finitura a verniciatura a polvere (pittura epossidica) per resistenza e durata.

La barra antipanico necessita di alimentazione elettrica?

No, il UL500P è un dispositivo completamente meccanico senza bisogno di alimentazione elettrica. Funziona tramite pressione manuale sulla barra.

Come regolare la contropiastra a rullo?

Dopo aver segnato la linea centrale dello scrocco sul montante, posiziona la contropiastra a rullo allineando il suo centro con quel segno e il bordo esterno del montante. Pratica dei fori pilota, installa le viti, quindi chiudi la porta per verificare l'allineamento. Regola la posizione se necessario prima di forare il foro di montaggio finale.

Dove trovare l'assistenza tecnica Vevor?

L'assistenza tecnica e il certificato di garanzia elettronico sono disponibili sul sito web www.vevor.com/support.

Qual è la lunghezza della barra antipanico?

La barra ha una lunghezza di 27,5 pollici (698,5 mm). È progettata per adattarsi a porte di larghezza 28-41 pollici grazie a un meccanismo regolabile.

MANUALE UTENTE UL500P Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Manuale d'uso del dispositivo di uscita antipanico

MODELLO:UL500P

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi. "Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

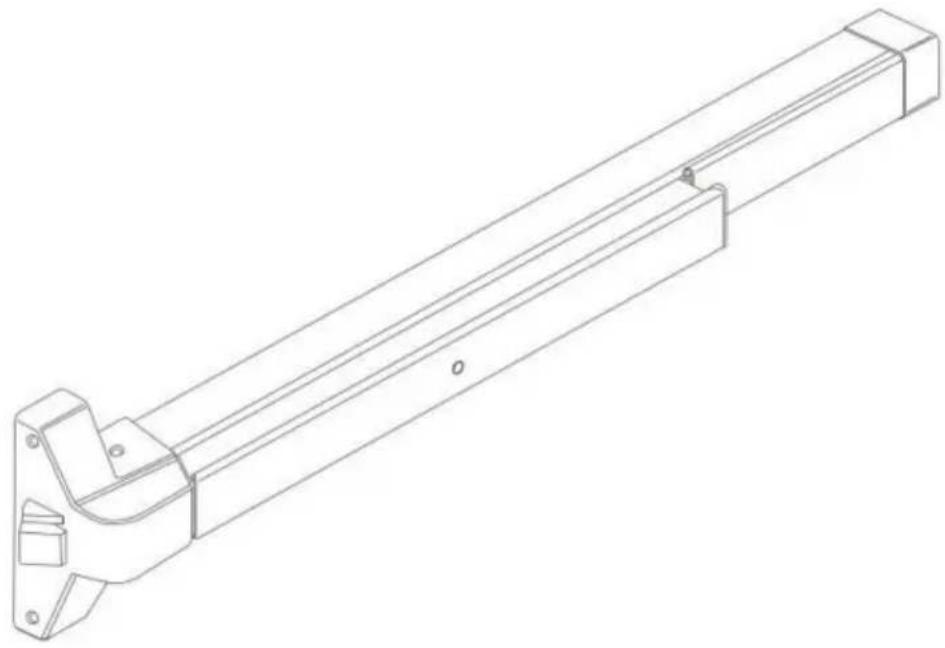

Dispositivo di uscita antipanico

MODELLO:UL500P

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci: Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

WARNING

1. Leggere attentamente e comprendere tutte le istruzioni di MONTAGGIO E FUNZIONAMENTO

ISTRUZIONI prima di operare.

1. La mancata osservanza delle norme di sicurezza e di altre precauzioni di sicurezza di base può causare gravi lesioni personali.

NORME GENERALI DI SICUREZZA

1. Per prolungare la durata di questo dispositivo antipanico, bloccare il fermo in posizione retratta posizione quando la porta è in uso continuo.
2. Per bloccare

Tenere premuta la barra di azionamento. Ruotare il dispositivo di bloccaggio in senso antiorario con una chiave inglese.

1. Per sbloccare

Tenere premuta la barra di azionamento. Ruotare il dispositivo di bloccaggio in senso orario con un chiave inglese.

1. Montare solo secondo queste istruzioni. Un montaggio improprio può creare pericoli.
2. Mantenere l'area di assemblaggio pulita e ben illuminata.
3. Tenere gli astanti fuori dall'area durante l'assemblea.
4. Non riunirsi quando si è stanchi o sotto l'effetto di alcol, droghe o farmaci.
5. Questo prodotto contiene piccole parti. Se ingerito, può causare soffocamento.

pericolo. Tenere queste piccole parti lontano dalla portata dei bambini durante il montaggio! Questo non è un giocattolo. Non adatto all'uso da parte dei bambini.

SALVA QUESTE ISTRUZIONI

MODELLO E PARAMETRI

Modello	UL500P
Specifiche del prodotto	27,5"
Materiale	Acciaio al carbonio
Adatto per porta	28"~41"
Spessore porta adatto	Da 1 37/64ÿ a 2 11/64ÿ
Finitura superficiale	Spruzzatura di polvere superficiale

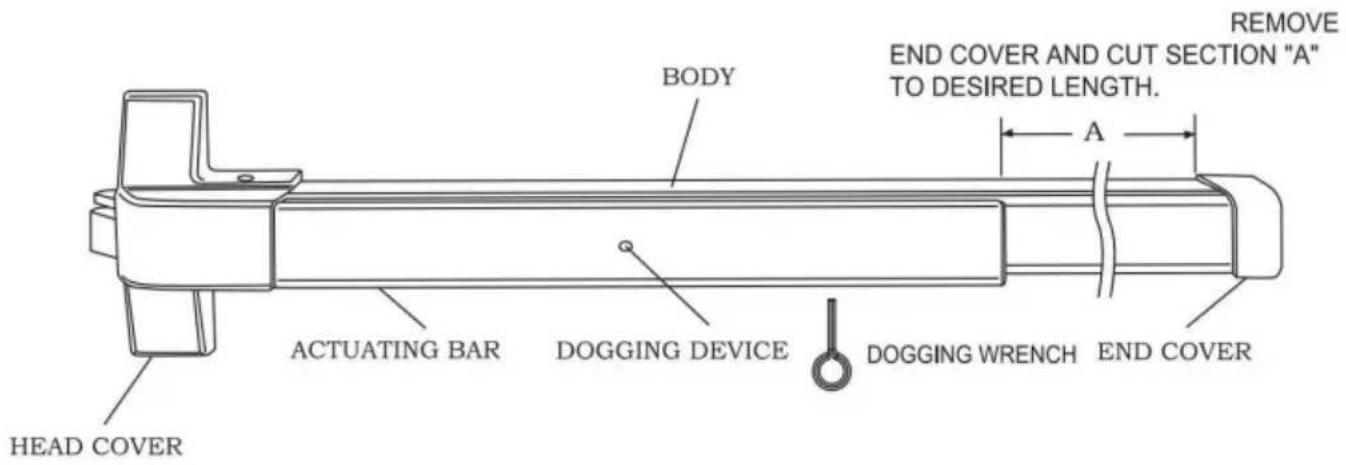

SCHEMA DELLA STRUTTURA

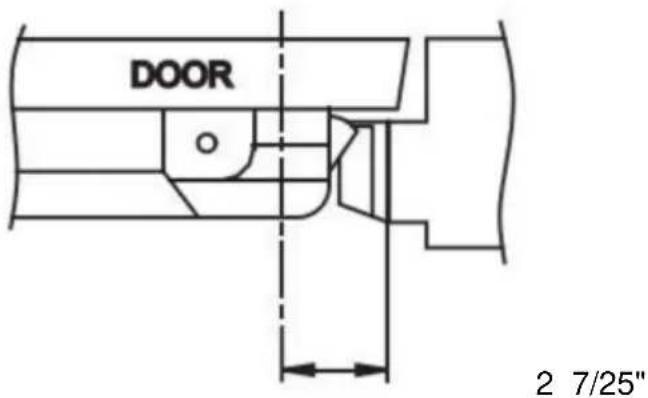

Fase 1: determinazione della distanza di installazione.

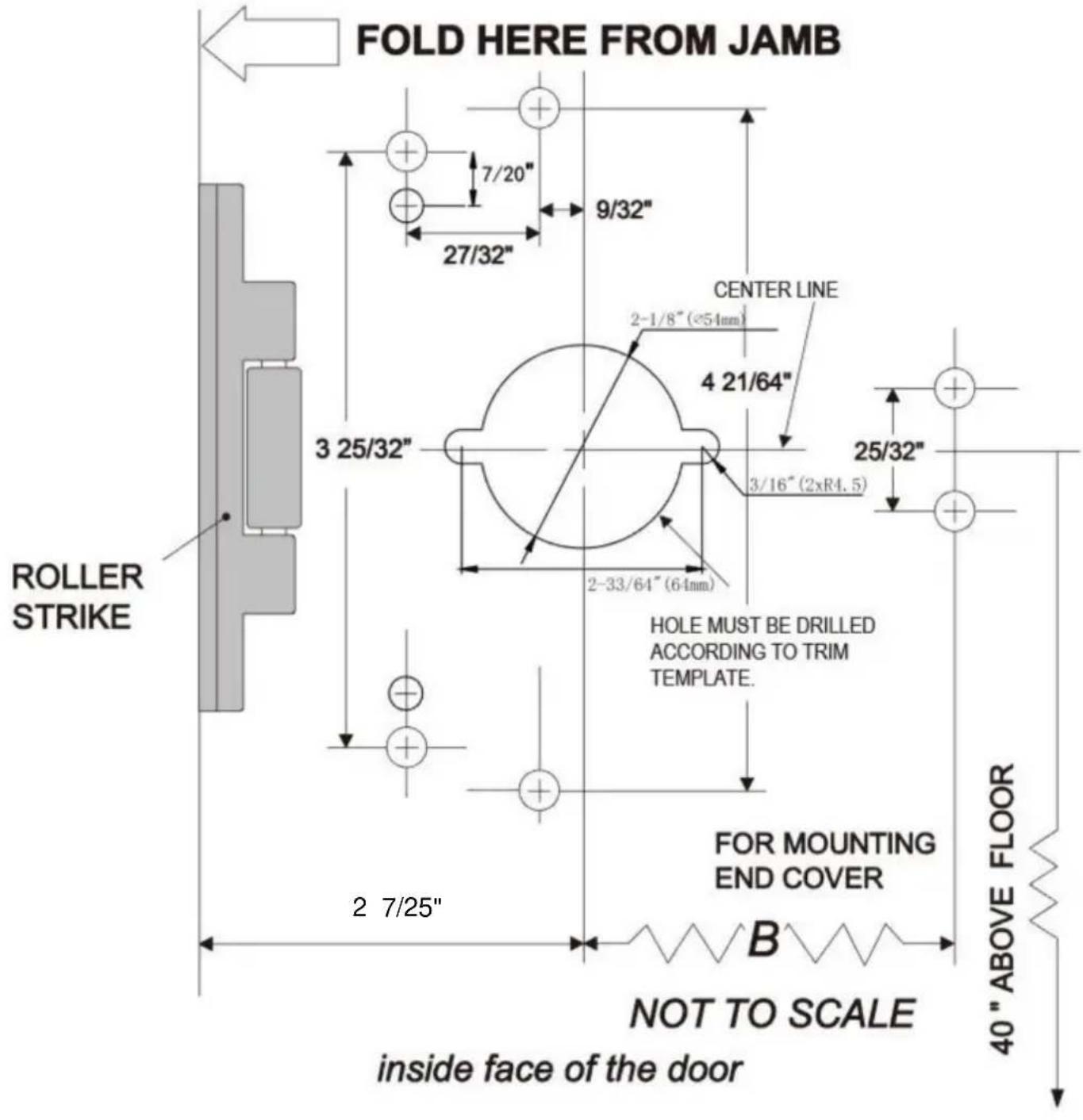

Fase 2: contrassegnare i fori corrispondenti sulla porta in base al disegno dimensionale.

Nota: la lunghezza "B" deve essere misurata dal centro del foro del cilindro all'estremità del corpo.

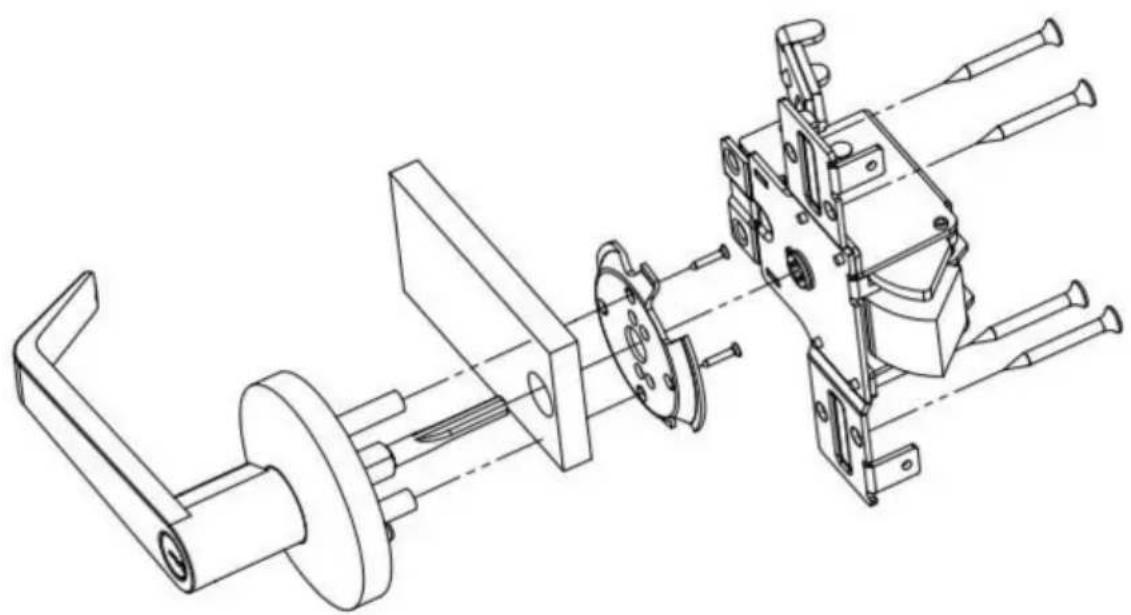

Fase 3: Inserire la modanatura della leva nel foro sulla porta. Mantenere la modanatura della leva orizzontale. Serrare le viti.

Fase 4: rimuovere il coperchio della testa e le viti sul coperchio terminale. Allineare i fori delle viti con i fori sulla porta. Serrare le viti sul corpo e il rivestimento del coperchio terminale.

1. INSTALL THE HEAD COVER AND END COVER
2. INSTALL AND TIGHTEN THE MOUNTING SCREWS
ON THE HEAD COVER AND END COVER.

INSTALLAZIONE DEL RULLO DI COLPO

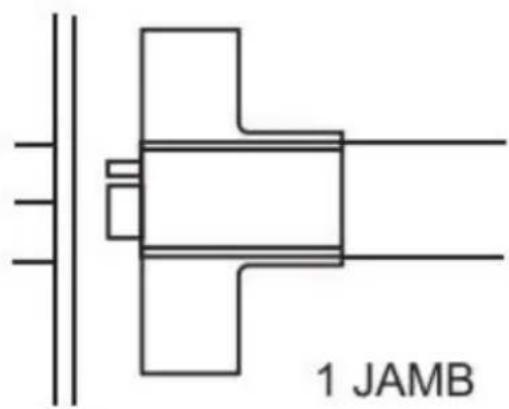

1. Con la porta in posizione chiusa, segnare la linea centrale del chiavistello su STIPITE della porta.
2. Posizionare il rullo di battuta sullo STIPITE della porta. Allineare il centro del rullo di battuta con il segno della linea centrale del chiavistello sullo STIPITE. Quindi allineare il bordo esterno di il rullo sbatte con il bordo esterno dello STIPITE della porta.
   3.Segnare il centro dei 2 fori asolati regolabili e praticare dei fori pilota da 7/32".

Praticare dei fori pilota con filettature da 1/4"-20 e installare viti per macchine. Oppure installare viti autofilettanti o viti per legno nei fori pilota. Chiudere la porta

per verificare se il chiavistello si estende correttamente. Regolare il rullo di riscontro se necessario.

1. Con il rullo di battuta in posizione finale. Praticare un foro pilota da 7/32" per il centro foro di montaggio. Maschiare il foro pilota con filettature da 1/4-20 e installare la macchina viti. Oppure installare viti autofilettanti o viti per legno nel pilota buchi.

1. Tutti gli interventi di manutenzione, assistenza e riparazione non trattati nel manuale devono essere eseguiti esclusivamente da tecnici qualificati.
2. Controllare regolarmente il prodotto per evitare che le viti si allentino e cadano.
