Type de produit	Dispositif de sortie de secours (barre anti-panique)
Marque	Vevor
Modèle	UL500P
Matériau	Acier au carbone
Longueur	27,5 pouces (698,5 mm)
Largeur de porte compatible	28 à 41 pouces (711 à 1041 mm)
Épaisseur de porte compatible	1 37/64 à 2 11/64 pouces (environ 39 à 55 mm)
Finition de surface	Pulvérisation de poudre (peinture époxy)
Mécanisme	Loquet à pêne dormant (gâche à rouleau)
Utilisation	Portes battantes pour issues de secours
Verrouillage manuel	Oui, avec clé à molette (rotation anti-horaire pour verrouiller)
Installation	Nécessite perçage et vissage, instructions détaillées fournies
Entretien	Vérification périodique du serrage des vis
Précautions de sécurité	Garder petites pièces hors de portée des enfants, ne pas utiliser par des enfants
Assistance technique	Site web Vevor : www.vevor.com/support

FOIRE AUX QUESTIONS - UL500P Vevor

Comment installer la barre anti-panique UL500P ?

Suivez les étapes du manuel : mesurez la distance d'installation, marquez les trous, insérez la garniture du levier, fixez le corps de la barre, puis installez la gâche à rouleau sur le montant de la porte en alignant le pêne dormant. Vérifiez que la porte s'ouvre correctement.

Quelle est la plage de dimensions de porte compatibles ?

Le UL500P convient aux portes d'une largeur de 28 à 41 pouces (711 à 1041 mm) et d'une épaisseur de 1 37/64 à 2 11/64 pouces (environ 39 à 55 mm).

Comment verrouiller le loquet en position rétractée ?

Maintenez la barre d'actionnement vers le bas, puis tournez le dispositif de blocage (vis de verrouillage) dans le sens inverse des aiguilles d'une montre à l'aide d'une clé à molette.

Comment déverrouiller le loquet ?

Maintenez la barre d'actionnement vers le bas, puis tournez le dispositif de blocage dans le sens des aiguilles d'une montre avec une clé à molette.

Quelles sont les précautions de sécurité à prendre ?

Lisez toutes les instructions avant l'assemblage. Ne montez pas si vous êtes fatigué ou sous influence. Gardez les petites pièces hors de portée des enfants. Ce produit n'est pas un jouet. Assurez-vous que la zone de montage est propre et bien éclairée.

De quel matériau est fabriqué le dispositif ?

Le UL500P est fabriqué en acier au carbone avec une finition par pulvérisation de poudre (peinture époxy) pour la résistance et la durabilité.

La barre anti-panique nécessite-t-elle une alimentation électrique ?

Non, le UL500P est un dispositif entièrement mécanique sans besoin d'alimentation électrique. Il fonctionne par pression manuelle sur la barre.

Comment régler la gâche à rouleau ?

Après avoir marqué la ligne centrale du pêne dormant sur le montant, placez la gâche à rouleau en alignant son centre avec cette marque et le bord extérieur du montant. Percez des avant-trous, installez les vis, puis fermez la porte pour vérifier l'alignement. Ajustez la position si nécessaire avant de percer le trou de montage final.

Où trouver l'assistance technique Vevor ?

L'assistance technique et le certificat de garantie électronique sont disponibles sur le site web www.vevor.com/support.

Quelle est la longueur de la barre anti-panique ?

La barre a une longueur de 27,5 pouces (698,5 mm). Elle est conçue pour s'adapter à des portes de largeur 28-41 pouces grâce à un mécanisme réglable.

MODE D'EMPLOI UL500P Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

Manuel d'utilisation du dispositif anti-panique

MODÈLE : UL500P

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs. « Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

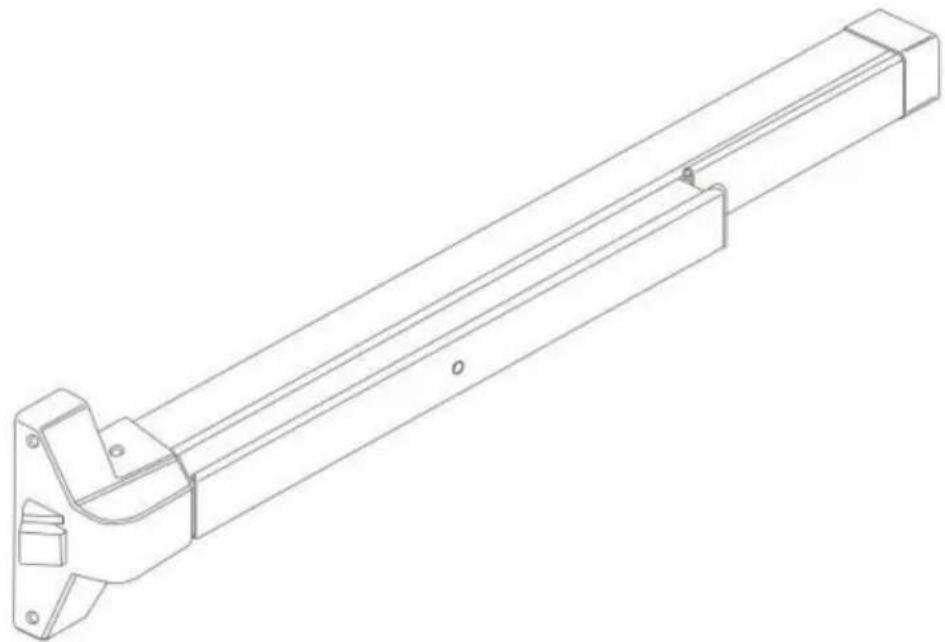

Dispositif de sortie de panique

MODÈLE : UL500P

Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ? N'hésitez pas

à nous contacter : Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus en cas de mise à jour technologique ou logicielle de notre produit.

WARNING

1. Lisez attentivement et comprenez toutes les instructions d'ASSEMBLAGE ET D'UTILISATION INSTRUCTIONS avant l'utilisation.

2. Le non-respect des règles de sécurité et des autres précautions de sécurité de base peut entraîner des blessures corporelles graves.

RÈGLES GÉNÉRALES DE SÉCURITÉ

1. Pour prolonger la durée de vie de ce dispositif anti-panique, verrouillez le loquet en position rétractée. position lorsque la porte est en utilisation continue.
2. Pour verrouiller

Maintenez la barre d'actionnement vers le bas. Tournez le dispositif de blocage dans le sens inverse des aiguilles d'une montre. avec une clé à molette.

1. Pour déverrouiller

Maintenez la barre d'actionnement vers le bas. Tournez le dispositif de blocage dans le sens des aiguilles d'une montre avec un clé à molette.

1. Assemblez uniquement selon ces instructions. Un assemblage incorrect peut créer des dangers.

2. Gardez la zone de montage propre et bien éclairée.

3. Gardez les spectateurs hors de la zone pendant le montage.

4. Ne montez pas lorsque vous êtes fatigué ou sous l'influence de l'alcool, de drogues ou de médicaments.

5. Ce produit contient de petites pièces. En cas d'ingestion, il peut y avoir un risque d'étouffement. danger. Gardez ces petites pièces hors de portée des enfants lors de l'assemblage !

Ce n'est pas un jouet. Ne doit pas être utilisé par des enfants.

CONSERVEZ CES INSTRUCTIONS

MODÈLE ET PARAMÈTRES

Modèle	UL500P
Spécifications du produit	27,5"
Matériel	Acier au carbone
Convient pour la porte	28"~41"
Épaisseur de porte adaptée	1 37/64"~2 11/64"
Finition de surface	Pulvérisation de poudre de surface

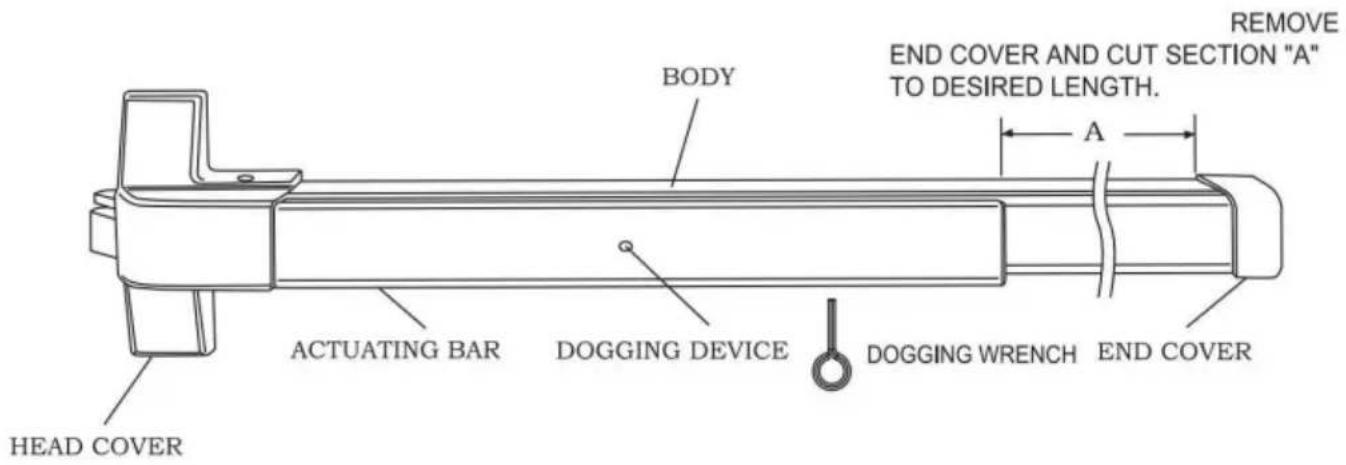

SCHÉMA DE STRUCTURE

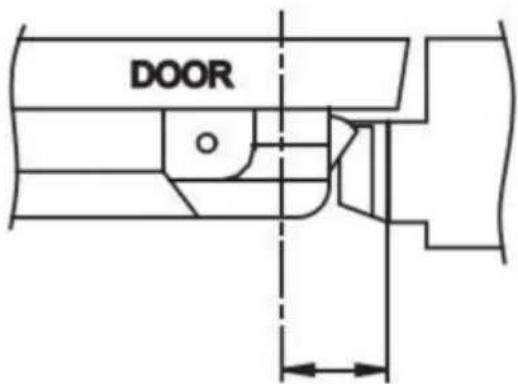

Étape 1 : Détermination de la distance d'installation.

2 7/25"

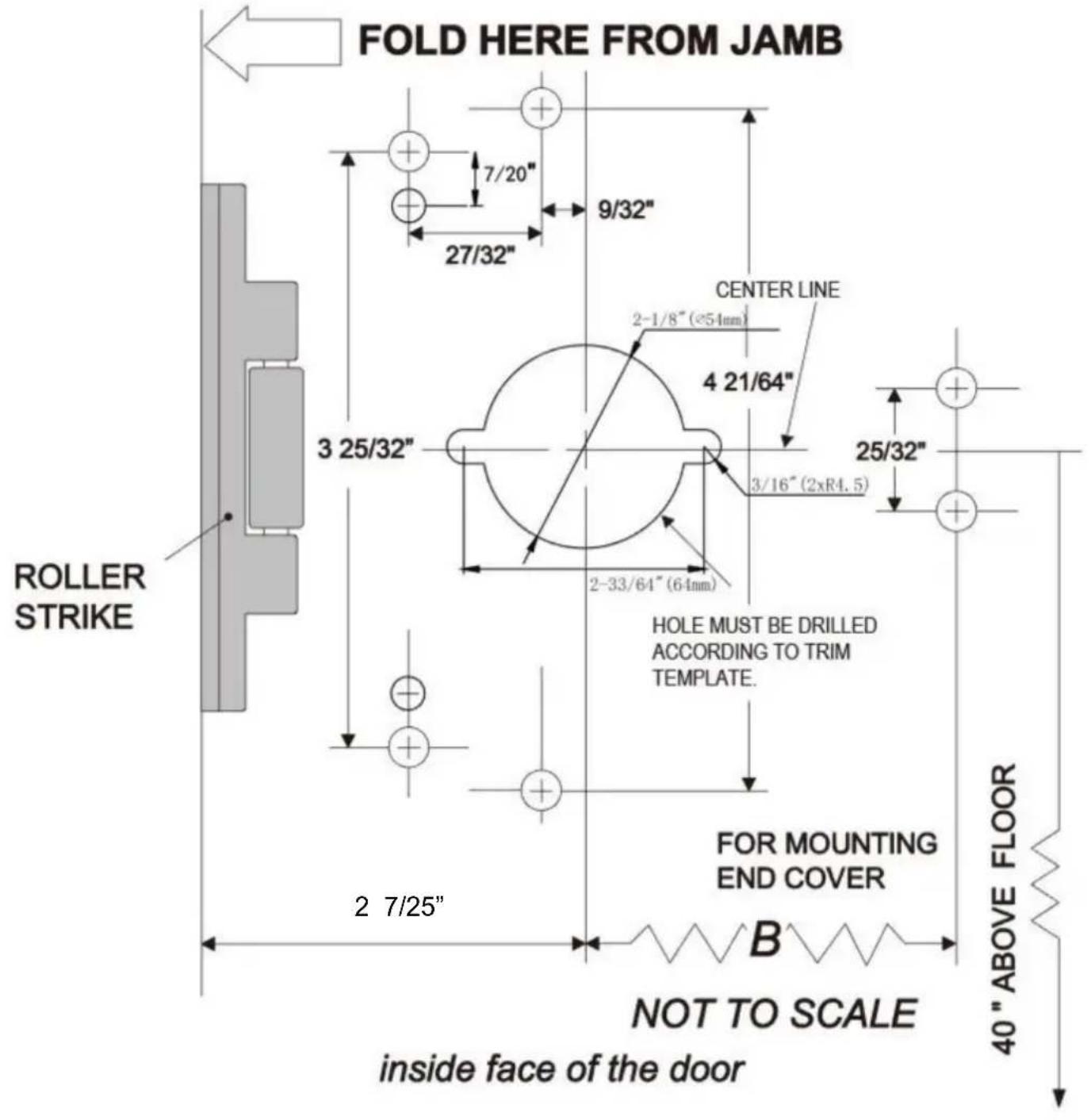

Étape 2 : Marquez les trous correspondants sur la porte selon le dessin dimensionnel.

Remarque : la longueur « B » doit être mesurée du centre du trou du cylindre jusqu'à l'extrémité du corps.

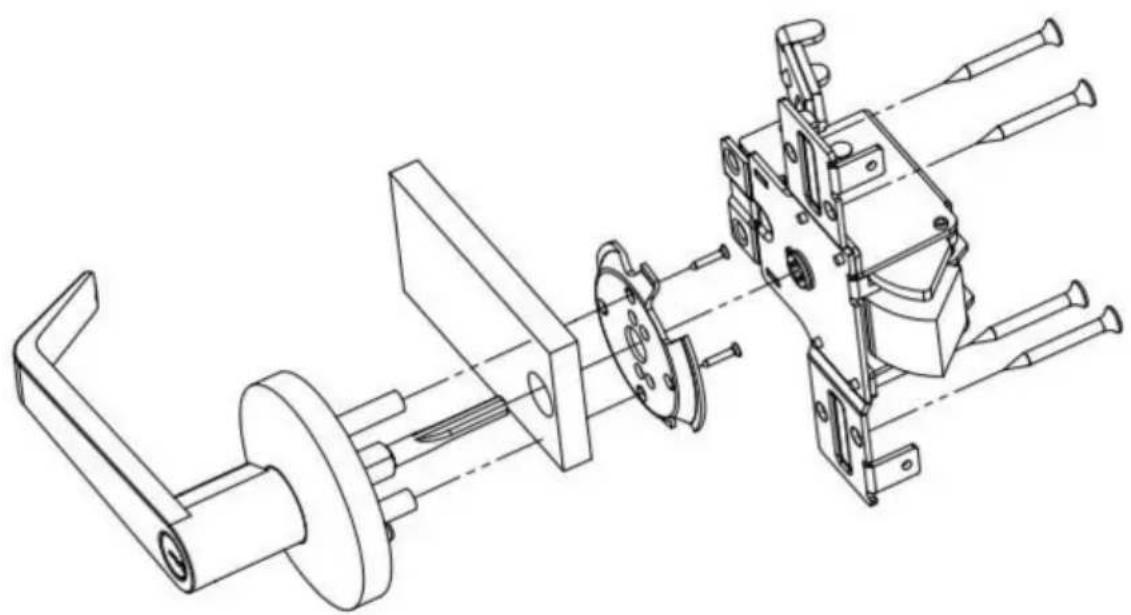

Étape 3 : Insérez la garniture du levier dans le trou de la porte. Maintenez la garniture du levier à l'horizontale. Serrez les vis.

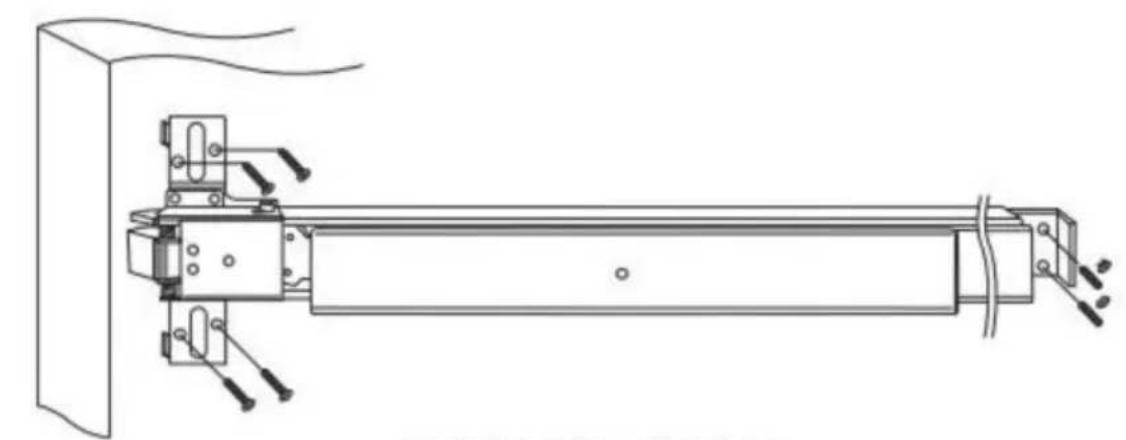

Étape 4 : Retirez le couvercle de la tête et les vis du couvercle d'extrémité. Alignez les trous de vis avec les trous de la porte. Serrez les vis sur le corps et la doublure du couvercle d'extrémité.

INSTALLATION DE LA GACHE À ROULEAU

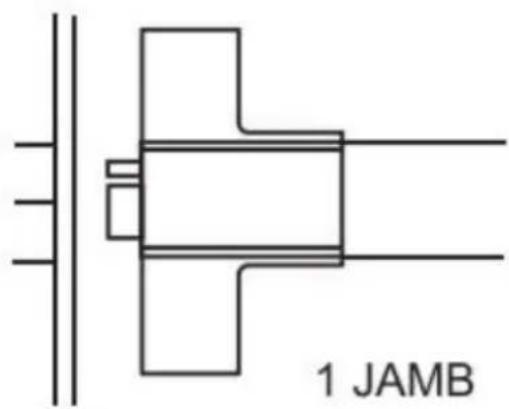

1. Avec la porte en position fermée, marquez la ligne centrale du pêne dormant sur MONTANT DE PORTE.
2. Placez la gâche à galet sur le MONTANT de la porte. Alignez le centre de la gâche à galet a la marque de la ligne centrale du pêne du loquet sur le JAMB. Alignez ensuite le bord extérieur d la gâche à galet avec le bord extérieur du JAMBAGE de la porte.
3. Marquez le centre des 2 trous oblongs réglables et percez des trous pilotes de 7/32 po. Percez des avant-trous avec des filetages 1/4"-20 et installez des vis à métaux. Ou installez vis autotaraudeuses ou vis à bois dans les avant-trous. Fermez la porte pour vérifier si le pêne dormant s'étend correctement. Réglez la gâche à galet si nécessaire.
4. Avec la gâche à galet en position finale, percez un trou pilote de 7/32" pour le centre trou de montage. Tapez sur le trou pilote avec des filetages 1/4-20 et installez la machine vis. Ou installez des vis à métaux autotaraudeuses ou des vis à bois dans le pilote des trous.

1..Tout entretien, service et réparation non décrits dans le manuel ne doivent être effectués que par des techniciens de service qualifiés.
2. Vérifiez régulièrement le produit pour éviter que les vis ne se desserrent et ne tombent.
