Type de produit	Dispositif de sortie de secours
Marque	Vevor
Modèle	UL600S
Matériau	Acier inoxydable 304
Longueur de la barre	32 pouces (81,3 cm)
Largeur de porte compatible	30 à 36 pouces (76,2 à 91,4 cm)
Épaisseur de porte compatible	1 37/64 à 2 11/64 pouces (40,5 à 55,2 mm)
Fonction principale	Ouverture de secours par poussée sur la barre
Mécanisme de verrouillage	Verrouillage et déverrouillage par clé à molette
Installation	Montage sur porte avec gâche à rouleau
Entretien	Vérification périodique du serrage des vis
Sécurité	Ne pas utiliser par des enfants ; petites pièces dangereuses
Assistance technique	www.vevor.com/support
Fabricant	JIANGSU TONGGUAN INTELLIGENT TECHNOLOGY CO., LTD
Pays d'origine	Chine
Poids estimé	Environ 2 kg
Alimentation	Aucune (dispositif mécanique)
Couleur	Acier inoxydable (argenté)

FOIRE AUX QUESTIONS - UL600S Vevor

Comment installer le dispositif de sortie de secours UL600S ?

Suivez les étapes du manuel : déterminez la distance d'installation, marquez les trous sur la porte, fixez la garniture du levier, puis installez le corps et la gâche à rouleau. Assurez-vous de bien aligner les trous et de serrer les vis correctement.

Quelle est la plage d'épaisseur de porte compatible ?

L'UL600S convient pour des portes d'une épaisseur de 1 37/64 à 2 11/64 pouces (soit environ 40,5 à 55,2 mm).

Comment verrouiller et déverrouiller la barre ?

Pour verrouiller, maintenez la barre vers le bas et tournez le dispositif de blocage dans le sens inverse des aiguilles d'une montre avec une clé à molette. Pour déverrouiller, maintenez la barre vers le bas et tournez dans le sens des aiguilles d'une montre.

Que faire si la barre ne s'enclenche pas correctement ?

Vérifiez que la gâche à rouleau est correctement alignée avec le pêne dormant. Ajustez la position de la gâche si nécessaire. Assurez-vous également que les vis sont bien serrées et que la porte s'ouvre et se ferme librement.

Ce dispositif est-il adapté aux portes coupe-feu ?

Le manuel ne mentionne pas de certification spécifique pour les portes coupe-feu. Pour une utilisation sur des portes coupe-feu, vérifiez les réglementations locales et les normes en vigueur. Il est recommandé de consulter un professionnel.

Comment entretenir le dispositif UL600S ?

Effectuez des vérifications régulières pour vous assurer que toutes les vis sont serrées et que le mécanisme fonctionne correctement. Nettoyez la barre et les composants avec un chiffon doux. Les réparations doivent être effectuées par un technicien qualifié.

Puis-je installer ce dispositif seul ?

Oui, l'installation peut être réalisée par une personne seule, mais il est conseillé d'être accompagné pour manipuler la porte et les pièces plus facilement. Suivez attentivement les instructions du manuel et portez les équipements de protection nécessaires.

Quelle est la longueur de la barre ?

La barre mesure 32 pouces (81,3 cm) de long, ce qui la rend adaptée aux portes d'une largeur comprise entre 30 et 36 pouces.

Ce produit est-il certifié pour les issues de secours ?

Le dispositif est conçu comme un dispositif anti-panique, mais aucune certification spécifique n'est mentionnée dans le manuel. Vérifiez les exigences locales pour les issues de secours avant l'installation.

Où puis-je obtenir de l'assistance technique ?

Vous pouvez contacter le support technique via le site www.vevor.com/support. Vous y trouverez également le certificat de garantie électronique.

MODE D'EMPLOI UL600S Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

Manuel d'utilisation du dispositif anti-panique

MODÈLE : UL600S

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs. « Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

Dispositif de sortie de panique

MODÈLE : UL600S

Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ? N'hésitez pas

à nous contacter : Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus en cas de mise à jour technologique ou logicielle de notre produit.

WARNING

1. Lisez attentivement et comprenez toutes les instructions d'ASSEMBLAGE ET D'UTILISATION INSTRUCTIONS avant l'utilisation.

2. Le non-respect des règles de sécurité et des autres précautions de sécurité de base peut entraîner des blessures corporelles graves.

RÈGLES GÉNÉRALES DE SÉCURITÉ

1. Pour prolonger la durée de vie de ce dispositif anti-panique, verrouillez le loquet en position rétractée. position lorsque la porte est en utilisation continue.

2. Pour verrouiller

Maintenez la barre d'actionnement vers le bas. Tournez le dispositif de blocage dans le sens inverse des aiguilles d'une montre. avec une clé à molette.

1. Pour déverrouiller

Maintenez la barre d'actionnement vers le bas. Tournez le dispositif de blocage dans le sens des aiguilles d'une montre avec un clé à molette.

1. Assemblez uniquement selon ces instructions. Un assemblage incorrect peut créer des dangers.

2. Gardez la zone de montage propre et bien éclairée.

3. Gardez les spectateurs hors de la zone pendant le montage.

4. Ne montez pas lorsque vous êtes fatigué ou sous l'influence de l'alcool, de drogues ou de médicaments.

5. Ce produit contient de petites pièces. En cas d'ingestion, il peut y avoir un risque d'étouffement.

danger. Gardez ces petites pièces hors de portée des enfants lors de l'assemblage!

Ce n'est pas un jouet. Ne doit pas être utilisé par des enfants.

CONSERVEZ CES INSTRUCTIONS

MODÈLE ET PARAMÈTRES

Modèle	UL600S
Spécifications du produit	32"
Matériel	Acier inoxydable 304
Convient pour la porte	30"~36"
Épaisseur de porte adaptée	1 37/64"~2 11/64"

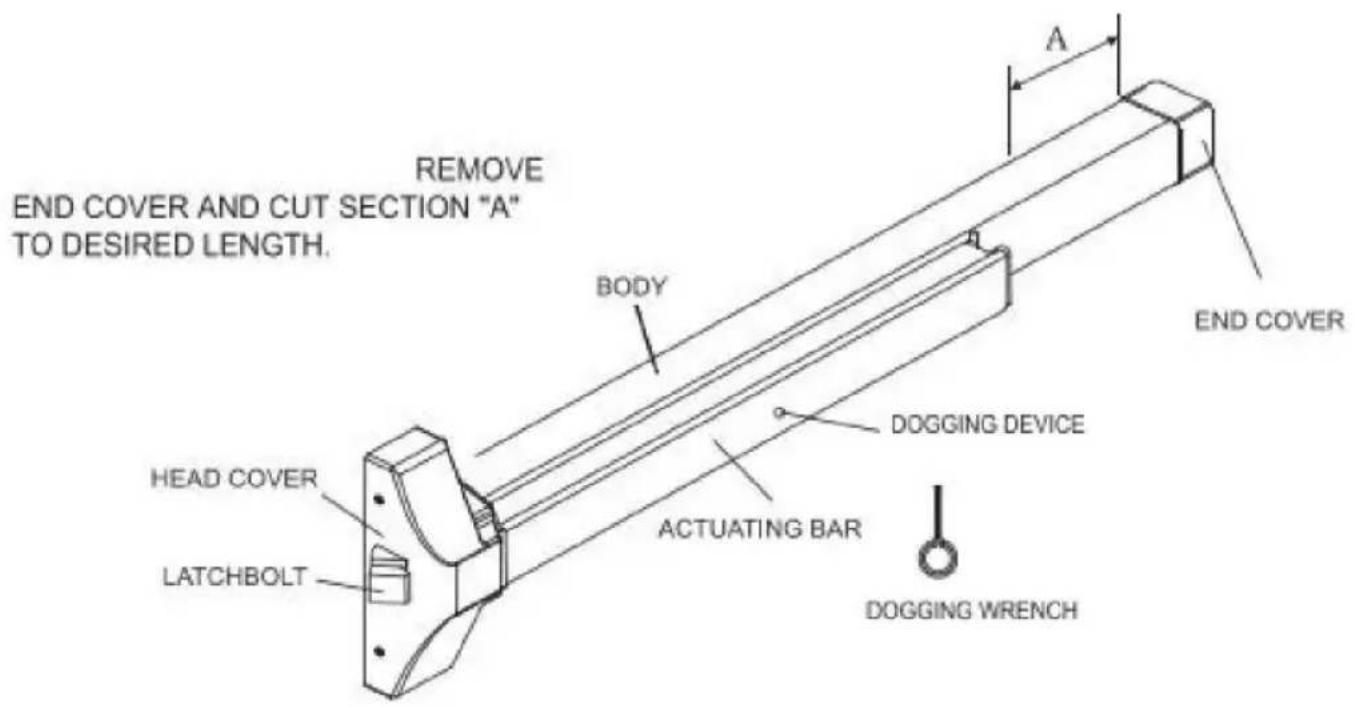

SCHÉMA DE STRUCTURE

Étape 1 : Détermination de la distance d'installation.

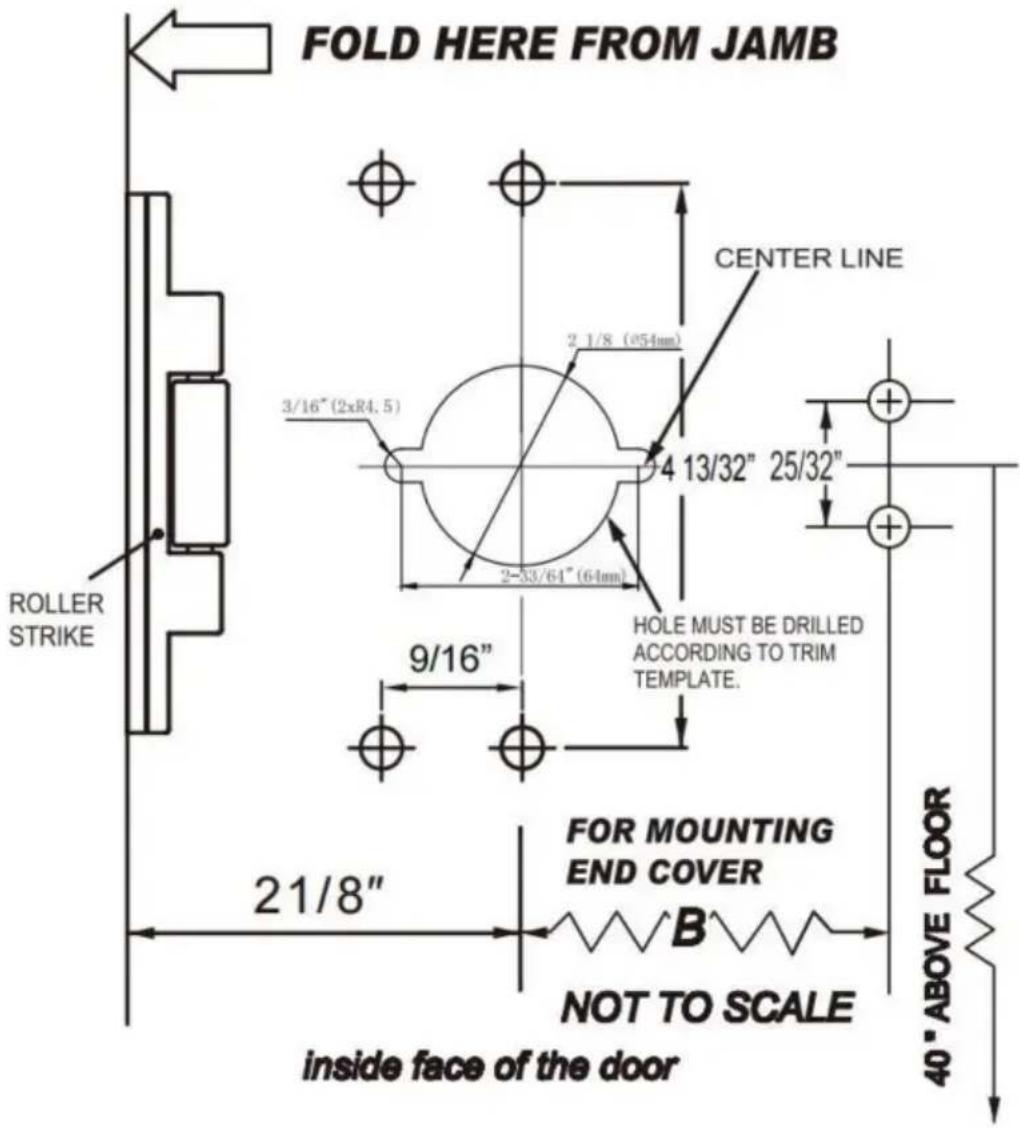

Étape 2 : Marquez les trous correspondants sur la porte selon le dessin dimensionnel.

Remarque : la longueur « B » doit être mesurée du centre du trou du cylindre jusqu'à l'extrémité du corps.

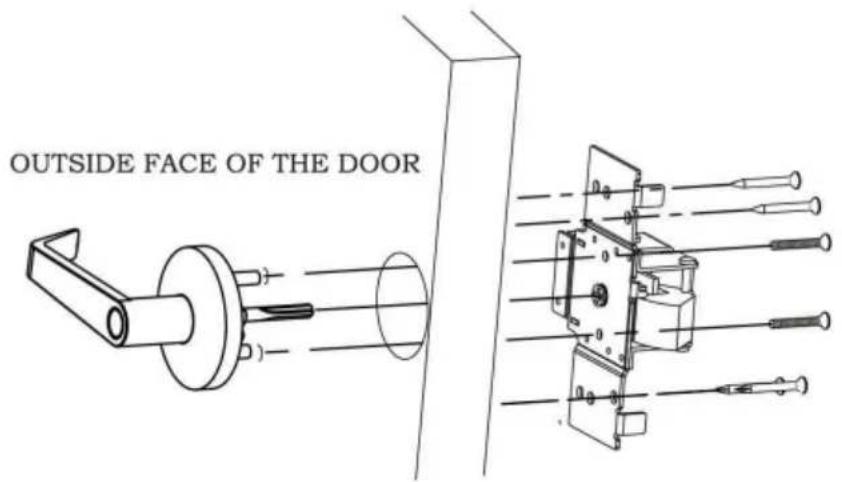

Étape 3 : Insérez la garniture du levier dans le trou de la porte. Maintenez la garniture du levier à l'horizontale. Serrez les vis.

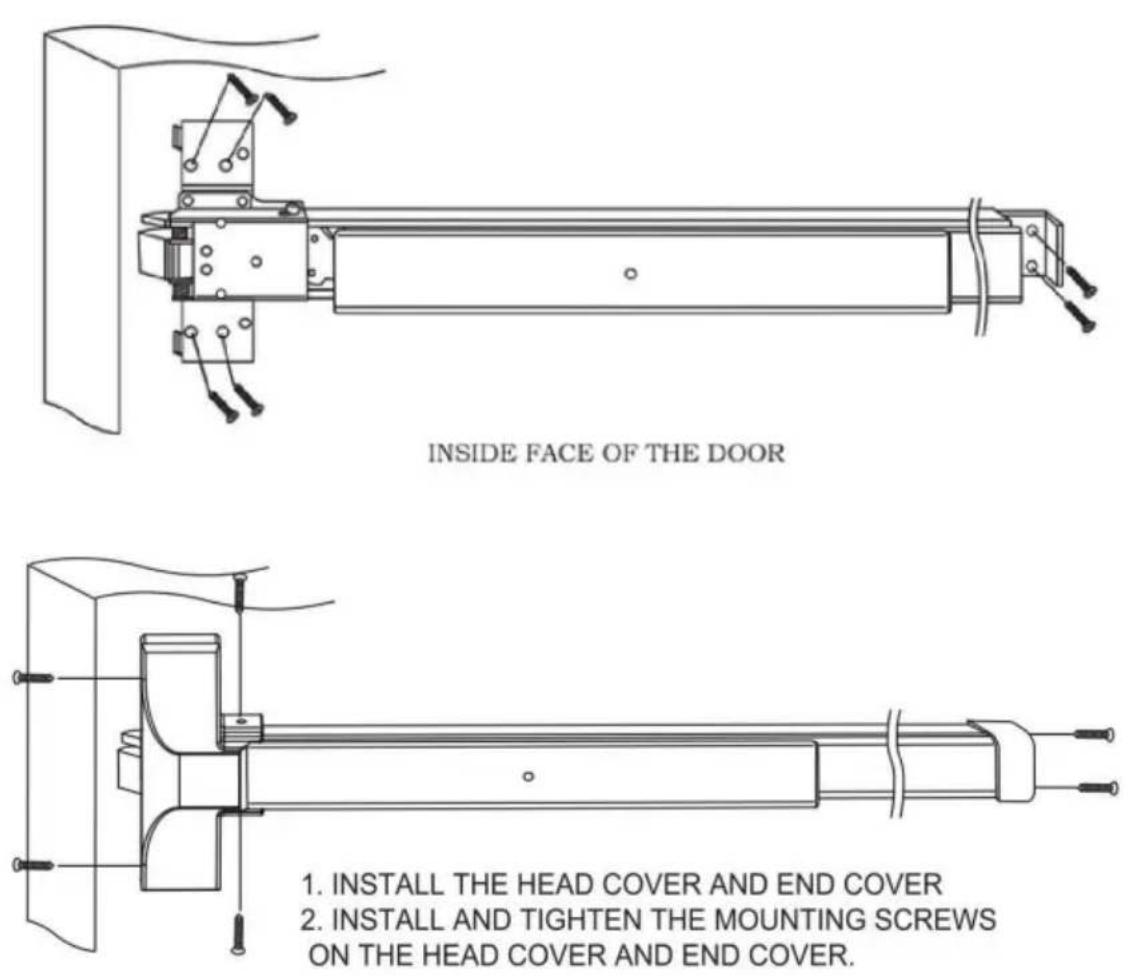

Étape 4 : Retirez le couvercle de la tête et les vis du couvercle d'extrémité. Alignez le trous de vis avec les trous de la porte. Serrez les vis sur le corps et la doublure du couvercle d'extrémité.

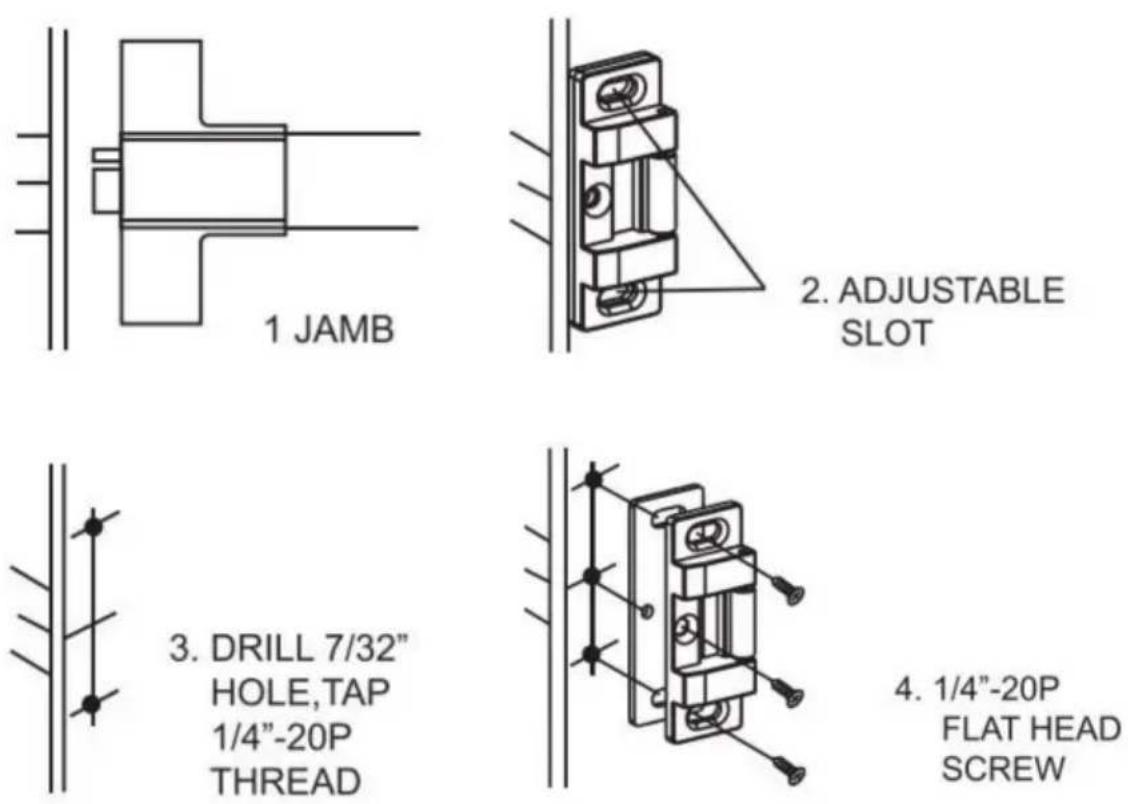

INSTALLATION DE LA GACHE À ROULEAU

1. Avec la porte en position fermée, marquez la ligne centrale du pêne dormant sur MONTANT DE PORTE.
2. Placez la gâche à galet sur le MONTANT de la porte. Alignez le centre de la gâche à galet a la marque de la ligne centrale du pêne du loquet sur le JAMB. Alignez ensuite le bord extérieur de la gâche à galet avec le bord extérieur du JAMBAGE de la porte.
3. Marquez le centre des 2 trous oblongs réglables et percez des trous pilotes de 7/32 po. Percez des avant-trous avec des filetages 1/4"-20 et installez des vis à métaux. Ou installez

vis autotaraudeuses ou vis à bois dans les avant-trous. Fermez la porte pour vérifier si le pên dormant s'étend correctement. Réglez la gâche à galet si nécessaire.

1. Avec la gâche à galet en position finale. Percez un trou pilote de 7/32 po pour le trou de montage central. Taraudez le trou pilote avec des filetages 1/4-20 et installez des vis à métaux. Ou installez des vis à métaux autotaraudeuses ou des vis à bois dans les trous pilotes.

ENTRETIEN

1. Tous les travaux d'entretien, de réparation et de maintenance non décrits dans le manuel doivent être effectués uniquement par des techniciens de maintenance qualifiés.
2. Vérifiez régulièrement le produit pour éviter que les vis ne se desserrent et ne tombent.
