Producttype	Nooduitgangsapparaat
Merk	Vevor
Model	UL600S
Materiaal	Roestvrij staal 304
Lengte van de stang	32 inch (81,3 cm)
Geschikte deurbreedte	30 tot 36 inch (76,2 tot 91,4 cm)
Geschikte deurdikte	1 37/64 tot 2 11/64 inch (40,5 tot 55,2 mm)
Hoofdfunctie	Noodopening door duwen op de stang
Vergrendelingsmechanisme	Vergrendelen en ontgrendelen met moersleutel
Installatie	Montage op deur met rolslotplaat
Onderhoud	Periodieke controle van het aandraaien van schroeven
Veiligheid	Niet gebruiken door kinderen; kleine onderdelen gevaarlijk
Technische ondersteuning	www.vevor.com/support
Fabrikant	JIANGSU TONGGUAN INTELLIGENT TECHNOLOGY CO., LTD
Land van herkomst	China
Geschat gewicht	Ongeveer 2 kg
Voeding	Geen (mechanisch apparaat)
Kleur	Roestvrij staal (zilverkleurig)

Veelgestelde vragen - UL600S Vevor

Hoe installeer ik het nooduitgangsapparaat UL600S?

Volg de stappen in de handleiding: bepaal de installatieafstand, markeer de gaten op de deur, bevestig de hendelbekleding, installeer vervolgens het lichaam en de rolslotplaat. Zorg ervoor dat de gaten goed uitgelijnd zijn en draai de schroeven correct aan.

Wat is het geschikte deurdiktebereik?

De UL600S is geschikt voor deuren met een dikte van 1 37/64 tot 2 11/64 inch (ongeveer 40,5 tot 55,2 mm).

Hoe vergrendel en ontgrendel ik de stang?

Om te vergrendelen, houd de stang omlaag en draai het blokkeermechanisme linksom met een moersleutel. Om te ontgrendelen, houd de stang omlaag en draai rechtsom.

Wat te doen als de stang niet correct vastklikt?

Controleer of de rolslotplaat goed uitgelijnd is met de sluitplaat. Pas indien nodig de positie van de plaat aan. Zorg er ook voor dat de schroeven goed vastzitten en dat de deur vrij open en dicht gaat.

Is dit apparaat geschikt voor brandwerende deuren?

De handleiding vermeldt geen specifieke certificering voor brandwerende deuren. Voor gebruik op brandwerende deuren, controleer de lokale regelgeving en geldende normen. Het wordt aanbevolen een professional te raadplegen.

Hoe onderhoud ik het UL600S-apparaat?

Voer regelmatige controles uit om ervoor te zorgen dat alle schroeven vastzitten en het mechanisme goed werkt. Reinig de stang en onderdelen met een zachte doek. Reparaties moeten worden uitgevoerd door een gekwalificeerde technicus.

Kan ik dit apparaat alleen installeren?

Ja, de installatie kan door één persoon worden uitgevoerd, maar het wordt aangeraden om met iemand samen te werken om de deur en onderdelen gemakkelijker te hanteren. Volg de instructies in de handleiding zorgvuldig en draag de benodigde beschermingsmiddelen.

Wat is de lengte van de stang?

De stang is 32 inch (81,3 cm) lang, waardoor deze geschikt is voor deuren met een breedte tussen 30 en 36 inch.

Is dit product gecertificeerd voor nooduitgangen?

Het apparaat is ontworpen als een anti-paniekslot, maar er wordt geen specifieke certificering vermeld in de handleiding. Controleer de lokale vereisten voor nooduitgangen voor installatie.

Waar kan ik technische ondersteuning krijgen?

U kunt contact opnemen met technische ondersteuning via de website www.vevor.com/support. Daar vindt u ook het elektronische garantiecertificaat.

GEBRUIKSAANWIJZING UL600S Vevor

Gebruikershandleiding voor paniekuitgangsapparaat

MODEL: UL600S

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

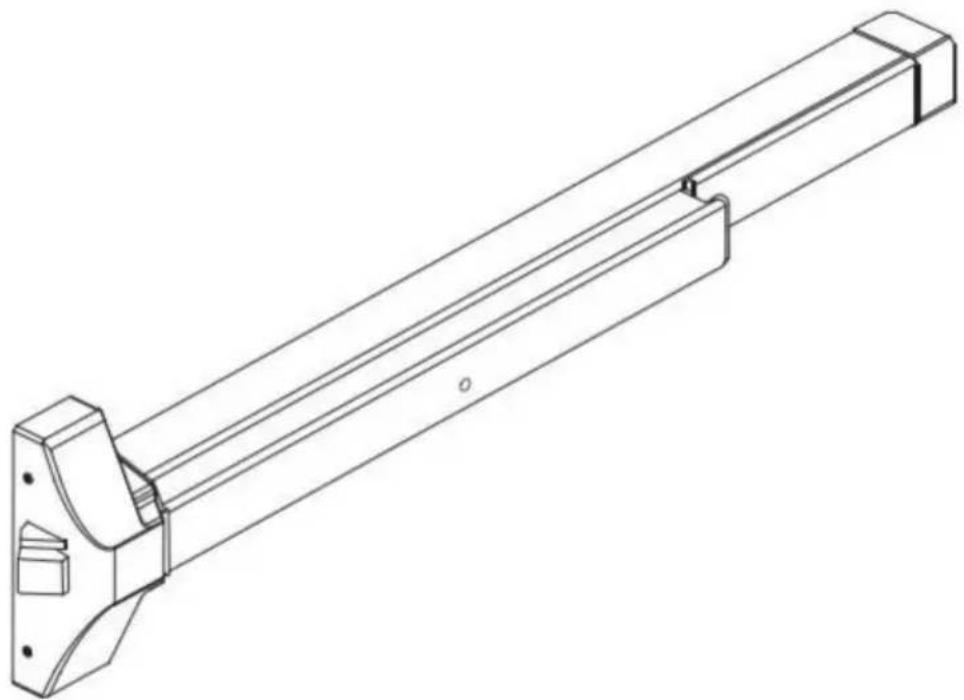

Paniek-uitgangsapparaat

MODEL:UL600S

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met

ons op: Technische ondersteuning en E-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

WARNING

1. Lees alle MONTAGE- EN BEDIENINGSINSTRUCTIES zorgvuldig door en begrijp ze.

GEBRUIKSAANWIJZING vóór gebruik.

1. Het niet naleven van de veiligheidsregels en andere elementaire veiligheidsmaatregelen kan ernstig persoonlijk letsel tot gevolg hebben.

ALGEMENE VEILIGHEIDSREGELS

1. Om de levensduur van dit paniekapparaat te verlengen, vergrendelt u de grendel in de ingetrokken stand. stand wanneer de deur continu in gebruik is.

2. Om te vergrendelen

Houd de bedieningsstang naar beneden. Draai het dogging-apparaat tegen de klok in met een borgmoersleutel.

1. Om te ontgrendelen

Houd de bedieningsstang naar beneden. Draai het dogging-apparaat met de klok mee met een sleutel voor het vastzetten.

1. Monteer alleen volgens deze instructies. Onjuiste montage kan gevaren creëren.

2. Zorg ervoor dat de verzamelplaats schoon en goed verlicht is.

3. Houd omstanders uit de buurt tijdens de montage.

4. Kom niet bijeen als u moe bent of onder invloed van alcohol, drugs of medicijnen.

5. Dit product bevat kleine onderdelen. Als het wordt ingeslikt, kan dit verstikkingsgevaar opleveren. gevaar. Houd deze kleine onderdelen uit de buurt van kinderen tijdens het monteren! Dit

is geen speelgoed. Niet voor gebruik door kinderen.

BEWAAR DEZE INSTRUCTIES

MODEL EN PARAMETERS

Model	UL600S
Productspecificatie	32"
Materiaal	Roestvrij staal 304
Geschikt voor Deur	30"~36"
Geschikte deurdikte	1 37/64ÿ~2 11/64ÿ

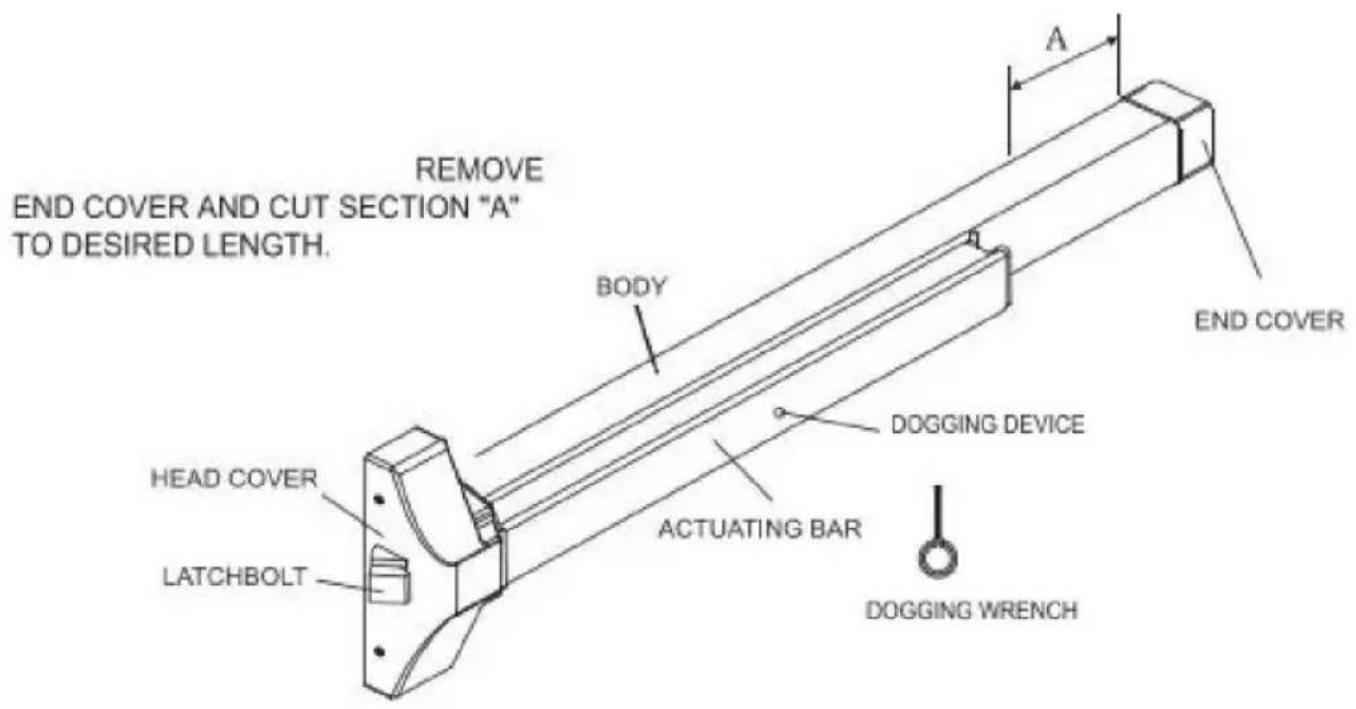

STRUCTUURDIAGRAM

Stap 1: Bepaling van de installatieafstand.

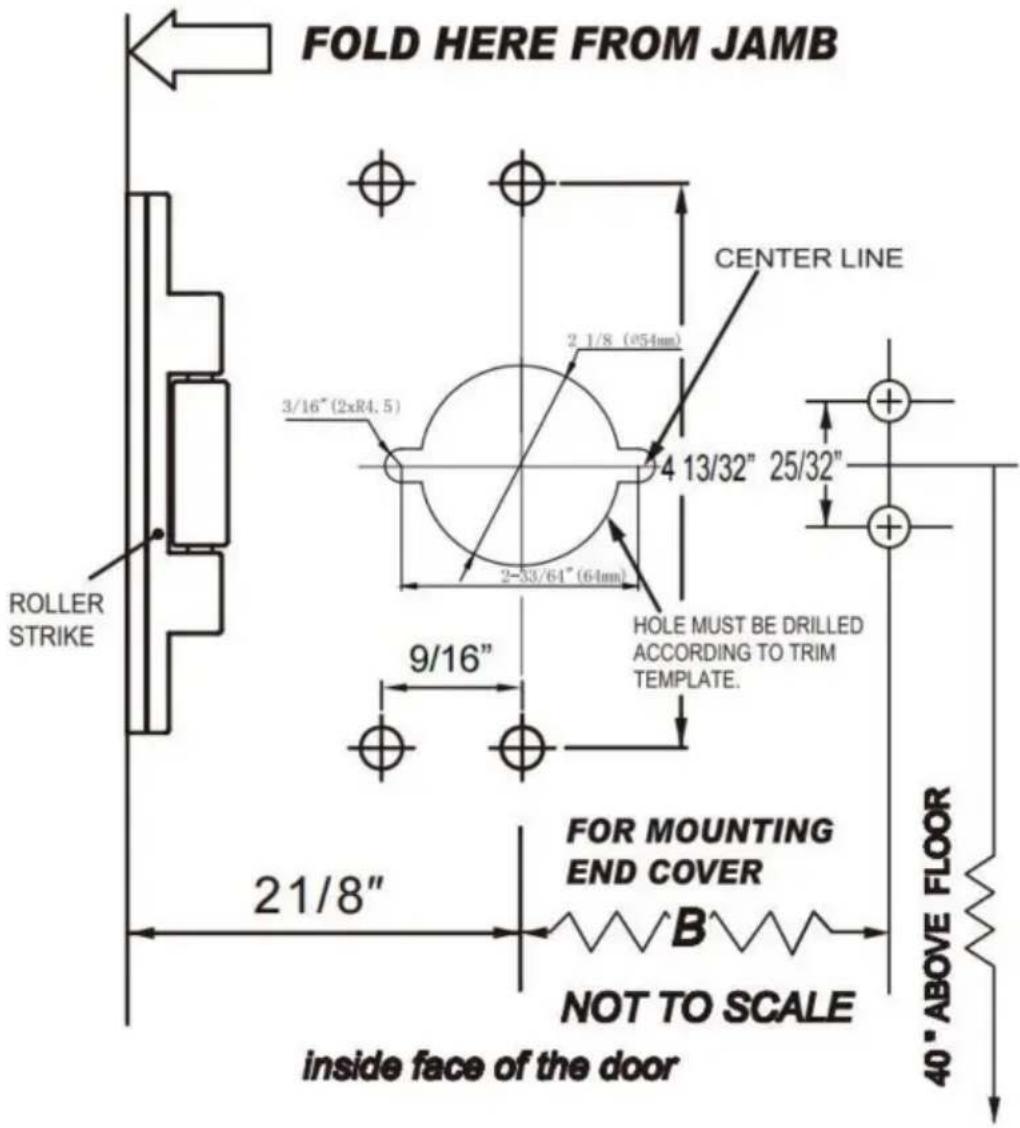

Stap 2: Markeer de overeenkomstige gaten op de deur volgens de maattekening.

Let op: de lengte "B" moet worden gemeten vanaf het midden van het cilindergat tot aan het einde van de behuizing.

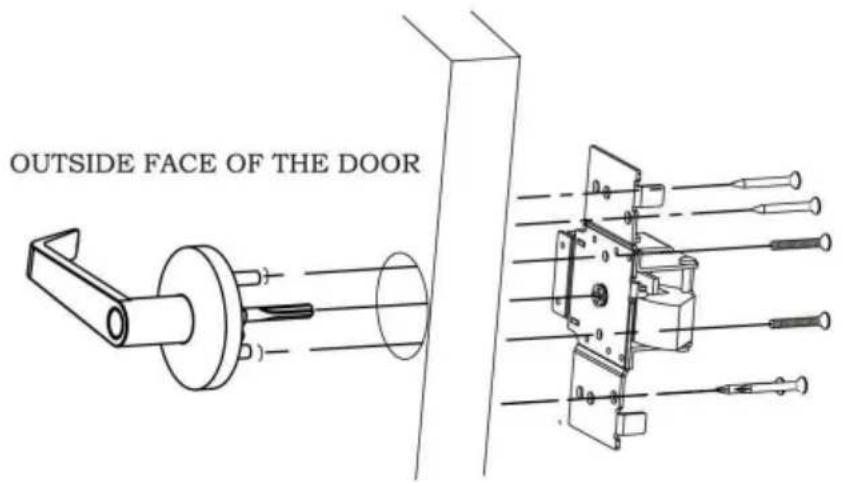

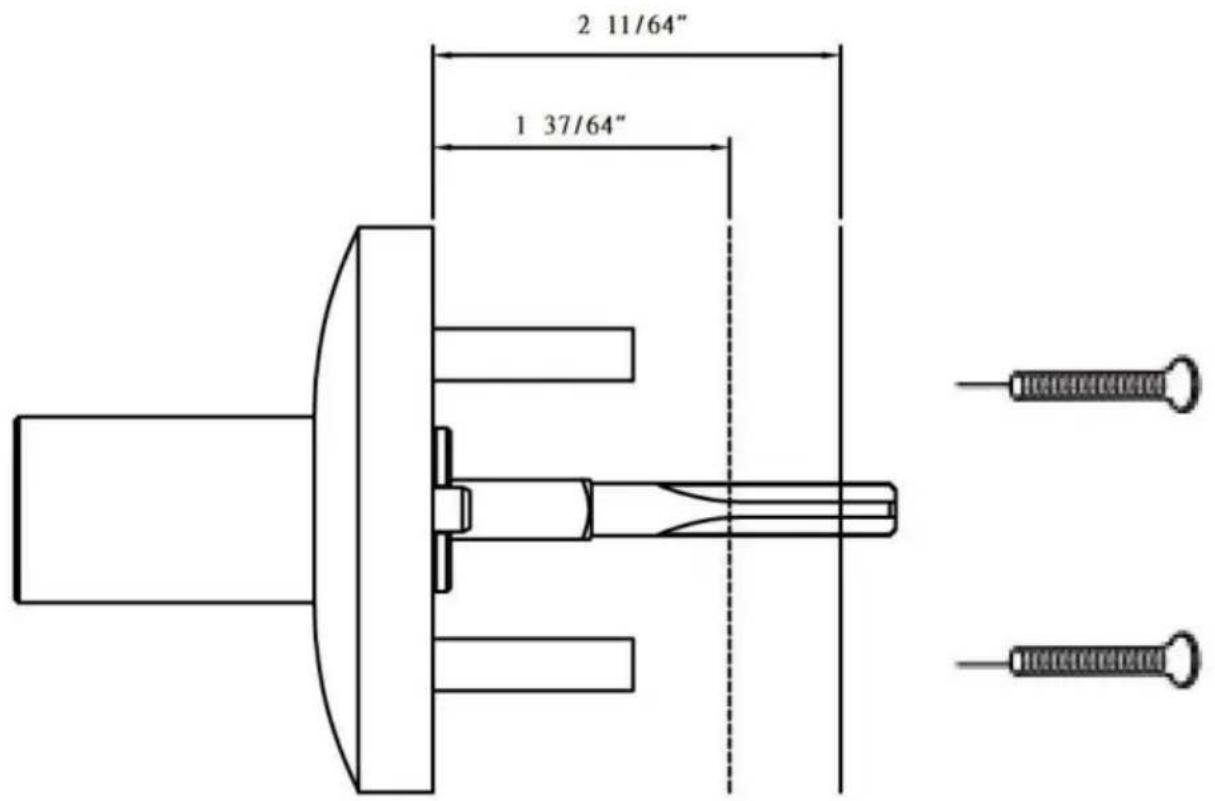

Stap 3: Plaats de hendelbekleding in het gat op de deur. Houd de hendelbekleding horizontaal. Draai de schroeven vast.

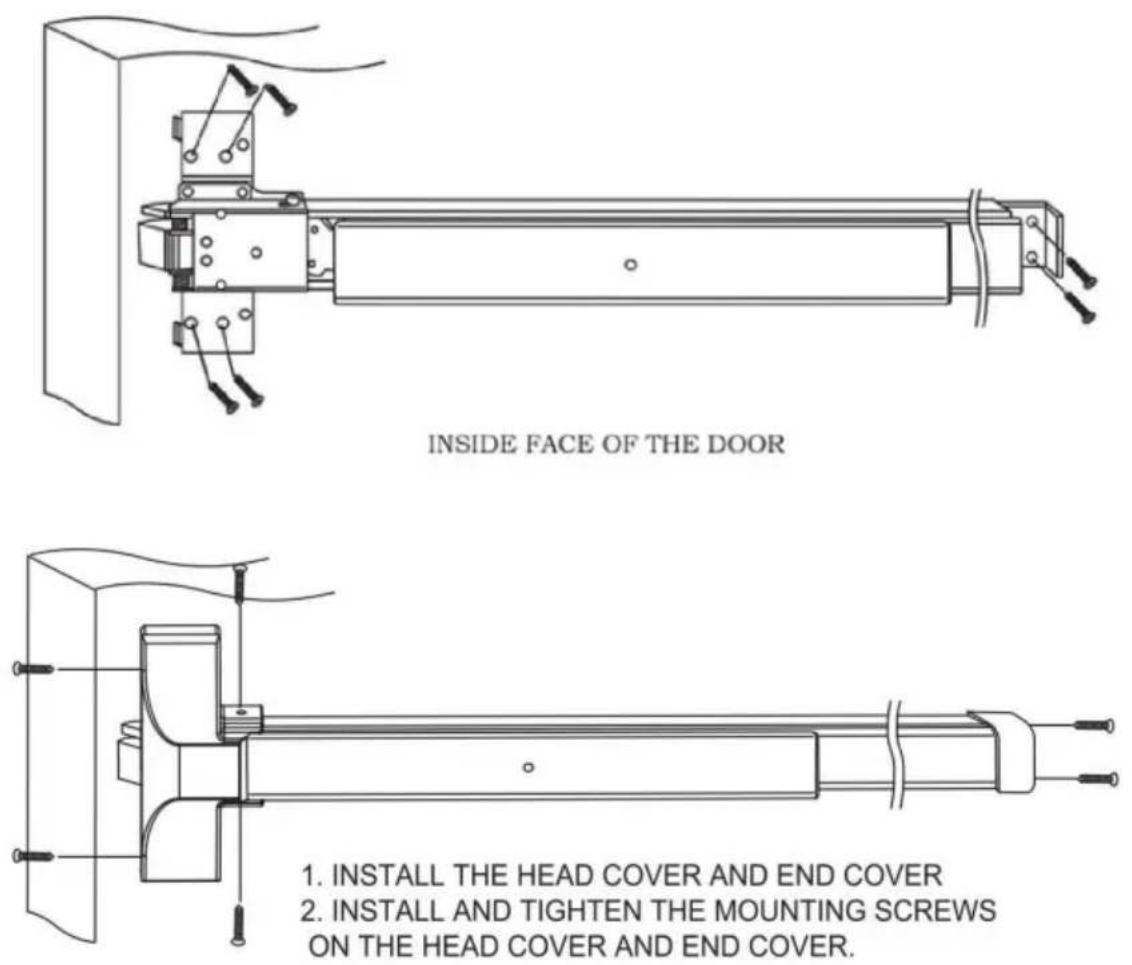

Stap 4: Verwijder de kopkap en de schroeven op de eindkap. Lijn de schroefgaten met de gaten op de deur. Draai de schroeven op het lichaam vast en de voering van het einddeksel.

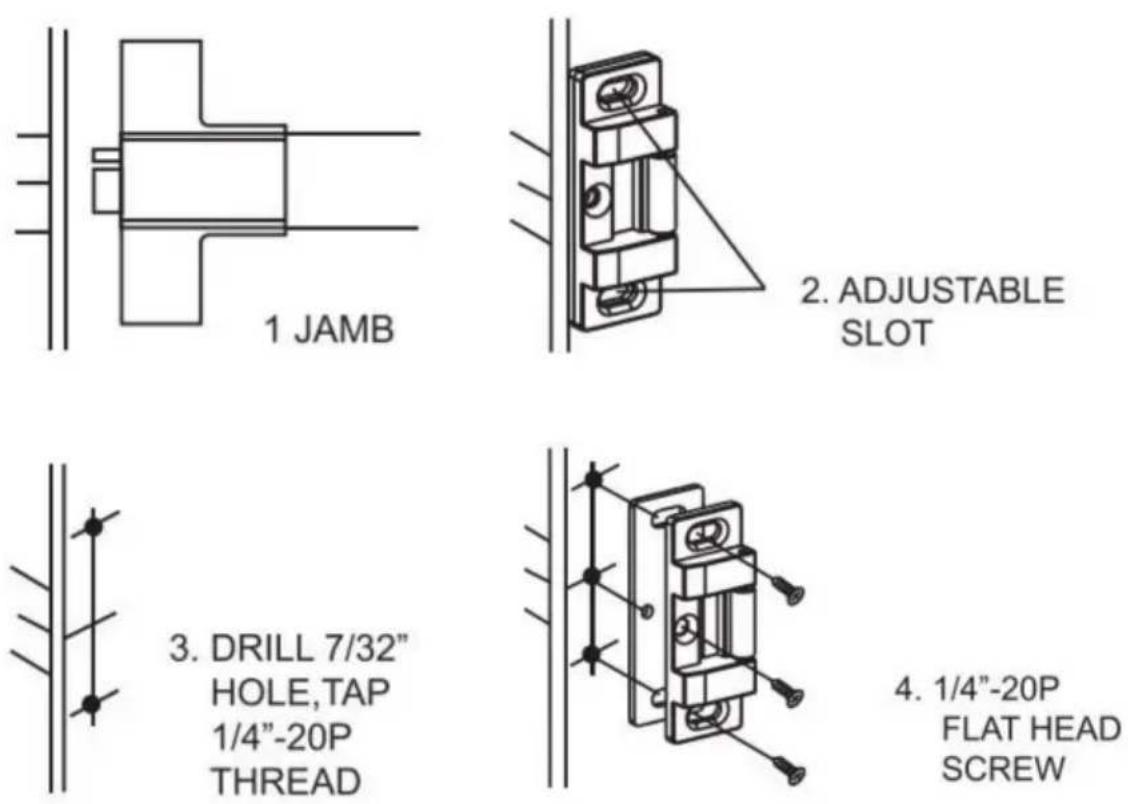

1. Markeer, terwijl de deur gesloten is, de middellijn van de dagschoot op deur JAMB.
2. Plaats de rolsluiting op de deurpost. Lijn het midden van de rolsluiting uit met de middenlijnmarkering van de grendelbout op de JAMB. Lijn vervolgens de buitenrand van de rolsluiting met de buitenrand van de deurpost.
3. Markeer het midden van de 2 verstelbare sleufgaten en boor 7/32" geleidegaten. Tap de geleidegaten met 1/4"-20 schroefdraad en installeer de machineschroeven. Of installeer

zelftappende machineschroeven of houtschroeven in geleidegaten. Sluit de deur om te controleren of de dagschoot goed uitschuift. Stel de rolaanslag af als nodig.

1. Met de rolaanslag in de eindpositie. Boor een 7/32" geleidegat voor het middelste montagegat. Tap het geleidegat met 1/4-20 draden en installeer machineschroeven. Of installeer zelftappende machineschroeven of houtschroeven in de geleidegaten.

ONDERHOUD

1. Alle onderhouds-, service- en reparatiewerkzaamheden die niet in de handleiding worden besproken, mogen uitsluitend worden uitgevoerd door gekwalificeerde servicetechnici.
2. Controleer het product regelmatig om te voorkomen dat de schroeven losraken en eraf vallen.

Fabrikant:

JIANGSU TONGGUAN INTELLIGENT TECHNOLOGYCO.,LTD Adres:

800 BIHUA-WEG, TONGZHOU-DISTRICT, NANTONG, JIANGSU PROVINCIE, CHINA

EC

REP

SHUNSHUN GmbH

Römeräcker 9 Z2021,76351

Technische ondersteuning en e-
