UL600S - Urządzenie wyjścia awaryjnego Vevor - Bezpłatna instrukcja obsługi

Typ produktu	Urządzenie wyjścia awaryjnego
Marka	Vevor
Model	UL600S
Materiał	Stal nierdzewna 304
Długość drążka	32 cale (81,3 cm)
Szerokość drzwi kompatybilna	od 30 do 36 cali (od 76,2 do 91,4 cm)
Grubość drzwi kompatybilna	1 37/64 do 2 11/64 cala (40,5 do 55,2 mm)
Główna funkcja	Otwieranie awaryjne przez naciśnięcie drążka
Mechanizm blokujący	Blokowanie i odblokowywanie za pomocą klucza nastawnego
Instalacja	Montaż na drzwiach z zaczepem rolkowym
Konserwacja	Okresowe sprawdzanie dokręcenia śrub
Bezpieczeństwo	Nie używać przez dzieci; małe części niebezpieczne
Pomoc techniczna	www.vevor.com/support
Producent	JIANGSU TONGGUAN INTELLIGENT TECHNOLOGY CO., LTD
Kraj pochodzenia	Chiny
Szacowana waga	Około 2 kg
Zasilanie	Brak (urządzenie mechaniczne)
Kolor	Stal nierdzewna (srebrny)

Często zadawane pytania - UL600S Vevor

Jak zainstalować urządzenie wyjścia awaryjnego UL600S?

Postępuj zgodnie z krokami z instrukcji: określ odległość montażu, zaznacz otwory na drzwiach, zamocuj okucie dźwigni, a następnie zainstaluj korpus i zaczep rolkowy. Upewnij się, że otwory są prawidłowo wyrównane, a śruby dokręcone.

Jaki jest zakres grubości drzwi kompatybilnych?

UL600S nadaje się do drzwi o grubości 1 37/64 do 2 11/64 cala (około 40,5 do 55,2 mm).

Jak zablokować i odblokować drążek?

Aby zablokować, przytrzymaj drążek w dół i obróć urządzenie blokujące w kierunku przeciwnym do ruchu wskazówek zegara za pomocą klucza nastawnego. Aby odblokować, przytrzymaj drążek w dół i obróć w kierunku zgodnym z ruchem wskazówek zegara.

Co zrobić, jeśli drążek nie zatrzaśnie się prawidłowo?

Sprawdź, czy zaczep rolkowy jest prawidłowo wyrównany z zapadką. W razie potrzeby wyreguluj położenie zaczepu. Upewnij się również, że śruby są dobrze dokręcone, a drzwi otwierają się i zamykają swobodnie.

Czy to urządzenie nadaje się do drzwi przeciwpożarowych?

Instrukcja nie wspomina o konkretnym certyfikacie dla drzwi przeciwpożarowych. W przypadku użycia na drzwiach przeciwpożarowych sprawdź lokalne przepisy i obowiązujące normy. Zaleca się konsultację z profesjonalistą.

Jak konserwować urządzenie UL600S?

Regularnie sprawdzaj, czy wszystkie śruby są dokręcone, a mechanizm działa prawidłowo. Czyść drążek i elementy miękką ściereczką. Naprawy powinny być wykonywane przez wykwalifikowanego technika.

Czy mogę zainstalować to urządzenie samodzielnie?

Tak, instalację może wykonać jedna osoba, ale zaleca się asystę przy manipulowaniu drzwiami i elementami. Uważnie postępuj zgodnie z instrukcją i używaj niezbędnego sprzętu ochronnego.

Jaka jest długość drążka?

Drążek ma długość 32 cale (81,3 cm), co czyni go odpowiednim do drzwi o szerokości od 30 do 36 cali.

Czy ten produkt jest certyfikowany do wyjść awaryjnych?

Urządzenie jest zaprojektowane jako urządzenie antypaniczne, ale instrukcja nie wymienia konkretnego certyfikatu. Przed instalacją sprawdź lokalne wymagania dotyczące wyjść awaryjnych.

Gdzie mogę uzyskać pomoc techniczną?

Możesz skontaktować się z pomocą techniczną za pośrednictwem strony www.vevor.com/support. Znajdziesz tam również elektroniczny certyfikat gwarancji.

INSTRUKCJA OBSŁUGI UL600S Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

Instrukcja obsługi urządzenia antypanicznego

MODEL: UL600S

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

Urządzenie do wyjścia w panice

MODEL:UL600S

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami: Wsparcie

techniczne i certyfikat E-Gwarancji www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

WARNING

1. Przeczytaj uważnie i zrozum wszystkie instrukcje dotyczące montażu i użytkowania.

INSTRUKCJE przed użyciem.

1. Nieprzestrzeganie zasad bezpieczeństwa i innych podstawowych środków ostrożności może

spowodować poważne obrażenia ciała.

OGÓLNE ZASADY BEZPIECZEŃSTWA

1. Aby przedłużyć żywotność tego urządzenia antypanicznego, zablokuj zatrzask w pozycji schowanej.

pozycja, gdy drzwi są w ciągłym użyciu.

1. Aby zablokować

Przytrzymaj drążek uruchamiający. Obróć urządzenie doggingowe przeciwnie do ruchu wskazówek zegara. za pomocą klucza nasadowego.

1. Aby odblokować

Przytrzymaj drążek uruchamiający w dół. Obróć urządzenie dociskające zgodnie z ruchem wskazówek zegara za pomocą klucz francuski.

1. Montaż należy wykonywać wyłącznie zgodnie z niniejszą instrukcją. Nieprawidłowy montaż może stwarzać zagrożenia.

2. Utrzymuj miejsce zgromadzenia w czystości i zapewnij dobre oświetlenie.

3. Podczas montażu nie dopuszczaj osób postronnych na teren montażu.

4. Nie przychodzą na spotkania, jeśli jesteś zmęczony lub pod wpływem alkoholu, narkotyków lub leków.

5. Ten produkt zawiera małe części. W przypadku połknięcia może dojść do zadławienia.

zagrożenie. Trzymaj te małe części z dala od dzieci podczas montażu! To

nie jest zabawką. Nie do użytku przez dzieci.

ZAPISZ TE INSTRUKCJE

MODEL I PARAMETRY

Model	UL600S
Specyfikacja produktu	32"
Tworzywo	Stal nierdzewna 304
Nadaje się do drzwi	30"~36"

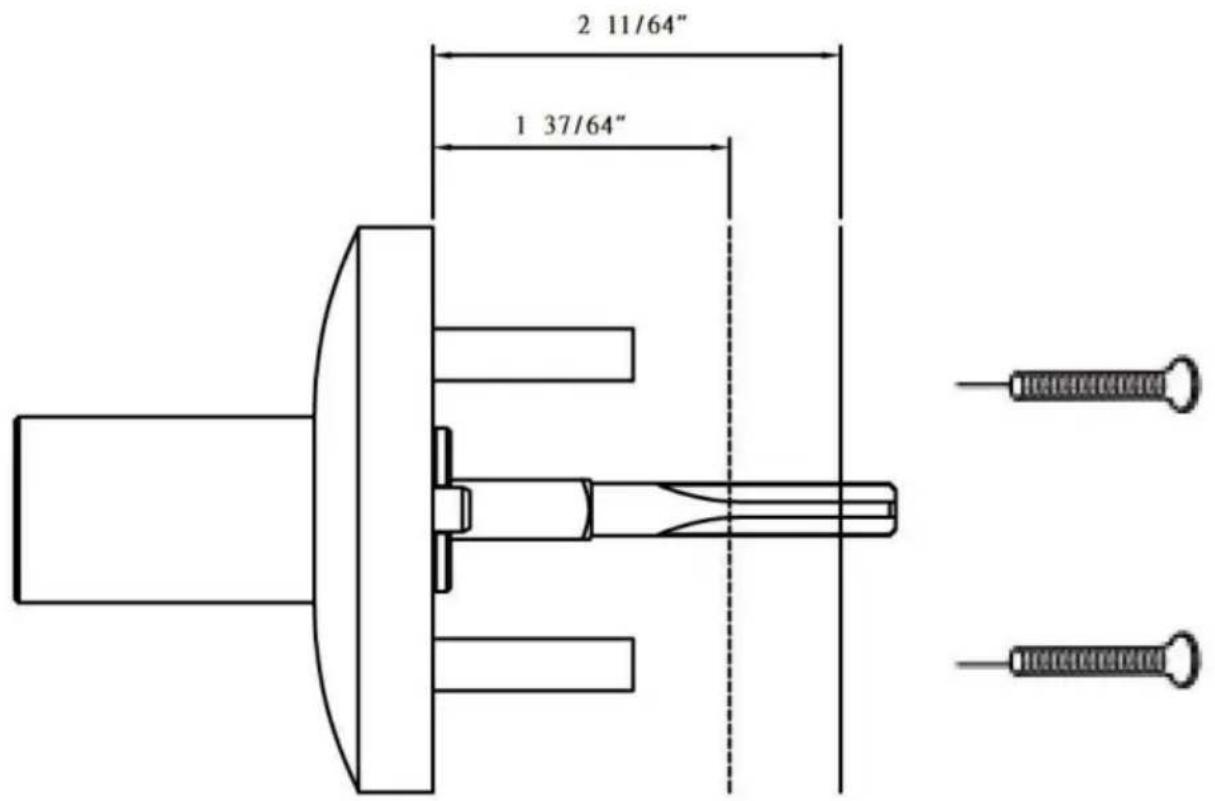

Odpowiednia grubość drzwi	1 37/64"~2 11/64"

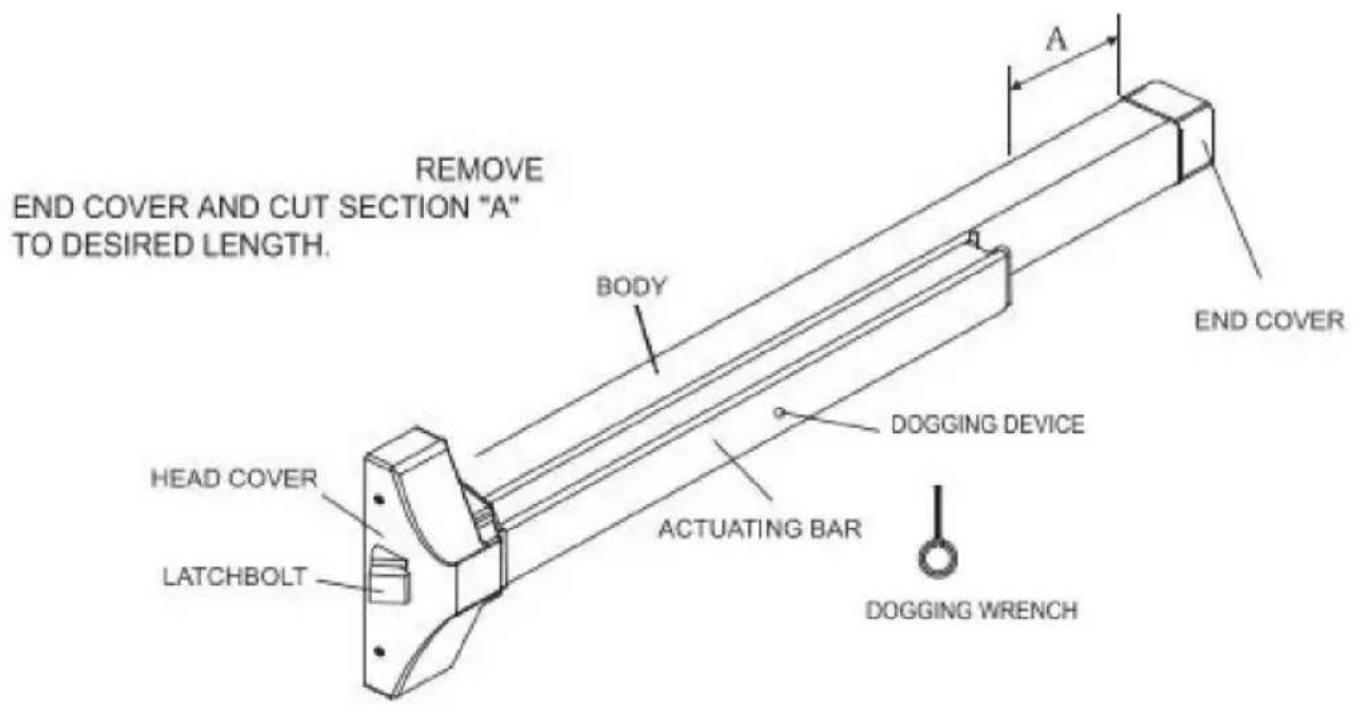

SCHEMAT STRUKTURY

Krok 1: Określenie odległości instalacyjnej.

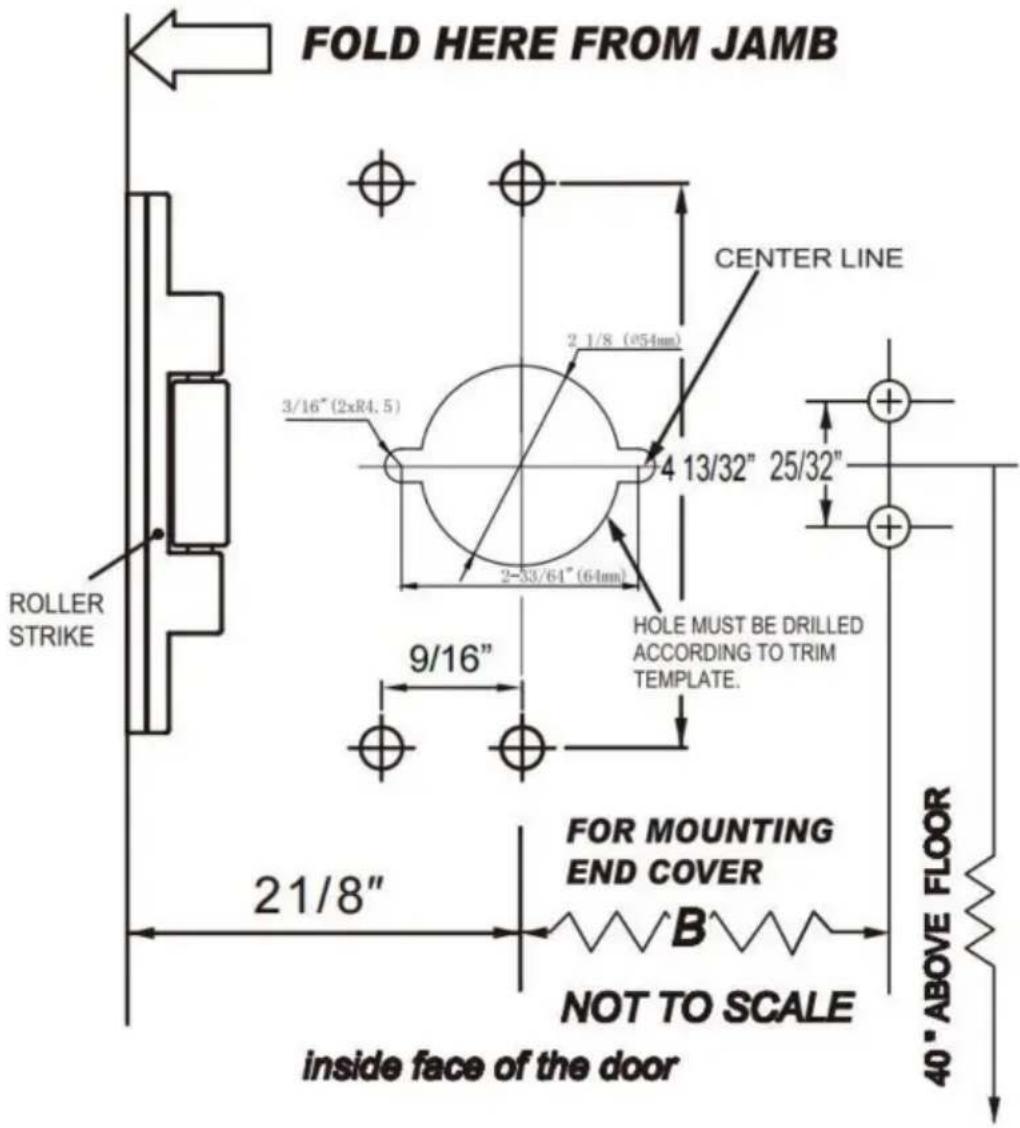

Krok 2: Zaznacz odpowiednie otwory na drzwiach zgodnie z rysunkiem wymiarowym.

Uwaga: Długość „B” należy mierzyć od środka otworu cylindra do końca korpusu.

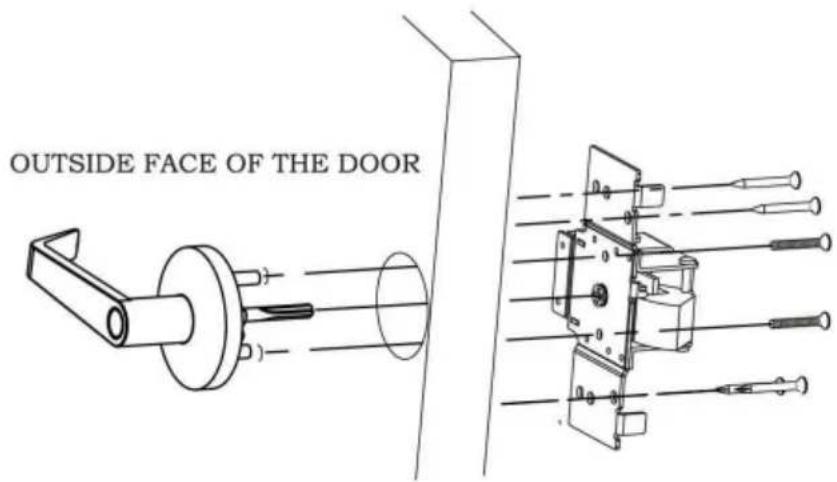

Krok 3: Włóż listwę dźwigni do otworu w drzwiach. Trzymaj listwę dźwigni poziomo. Dokręć śruby.

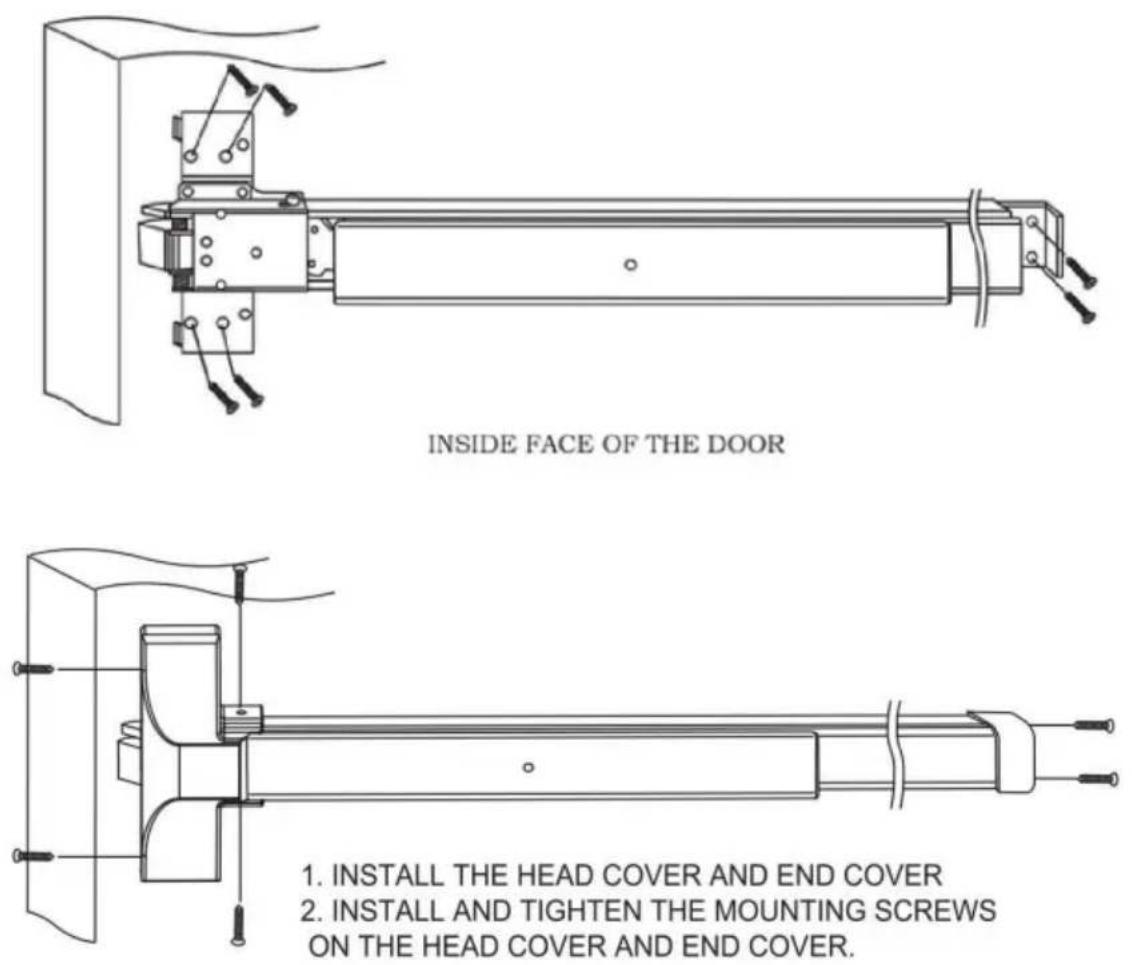

Krok 4: Zdejmij pokrywę głowicy i śruby na pokrywie końcowej. Wyrównaj otwory na śruby z otworami na drzwiach. Dokręć śruby na korpusie i podszewka pokrywy końcowej.

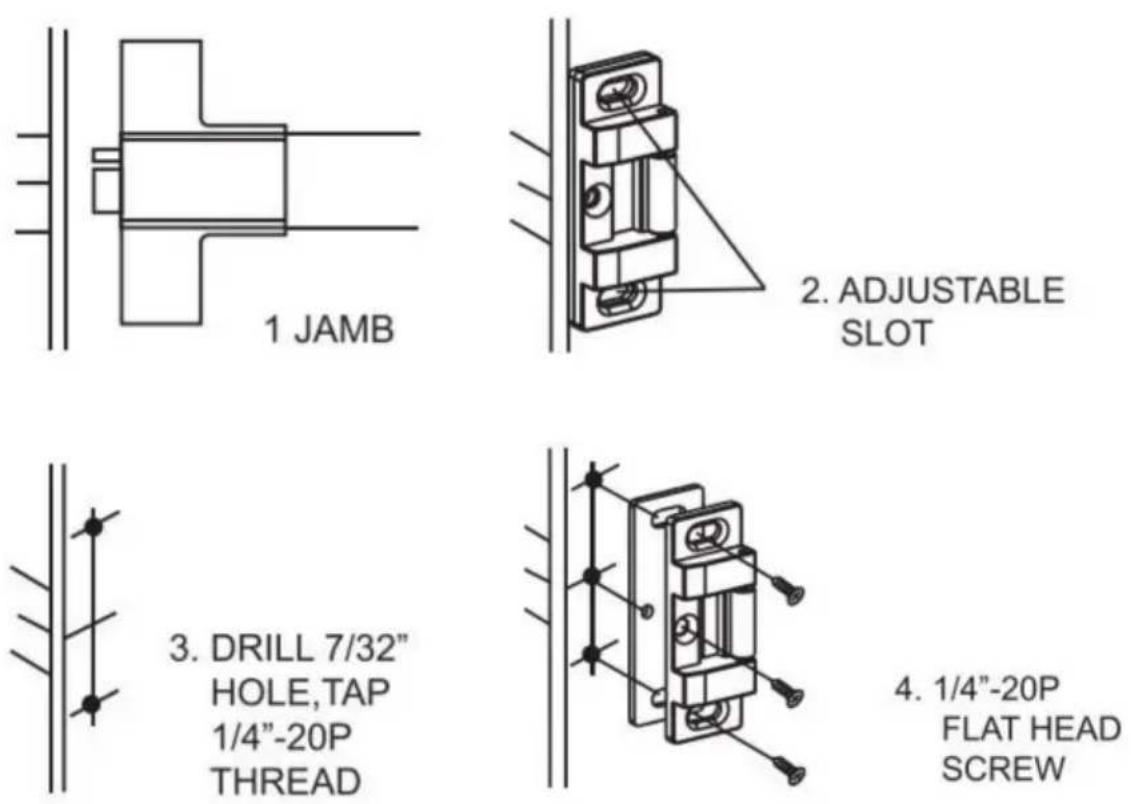

1. Przy drzwiach w pozycji zamkniętej zaznacz linię środkową zasuwki na ościeżnica drzwi.
2. Umieść zaczep rolkowy na ościeżnicy drzwi. Wyrównaj środek zaczepu rolkowego z linia środkowa rygła zatrzaskowego na OŚCIEŻNICY. Następnie wyrównaj zewnętrzną krawędź zaczep rolkowy z zewnętrzną krawędzią ościeżnicy drzwi.
3. Zaznacz środek 2 regulowanych otworów szczelinowych i wywierć otwory pilotażowe o średnicy 7/32". Wywierć otwory pilotowe z gwintem 1/4"-20 i zamontuj śruby maszynowe. Lub zamontuj

wkręty samogwintujące lub wkręty do drewna w otworach pilotażowych. Zamknij drzwi, aby sprawdzić, czy rygiel zatrzaskowy wysuwa się prawidłowo. Wyreguluj zaczep rolkowy, jeśli niezbędny.

1. Z rolką uderzeniową w pozycji końcowej. Wywierć otwór pilotażowy 7/32" dla otworu montażowego na środku. Nagwintuj otwór pilotażowy gwintami 1/4-20 i zamontuj wkręty maszynowe. Możesz też zainstalować wkręty maszynowe samogwintujące lub wkręty do drewna w otworach pilotażowych.

KONSERWACJA

1. Wszelkie prace konserwacyjne, serwisowe i naprawy nieopisane w instrukcji powinny być wykonywane wyłącznie przez wykwalifikowanych techników serwisowych.
2. Regularnie sprawdzaj produkt, aby zapobiec poluzowaniu się śrub i ich odpadnięciu.

Producent:

JIANGSU TONGGUAN INTELLIGENT TECHNOLOGYCO.,LTD Adres:

800 BIHUA ROAD, DYSTRYKT TONGZHOU, NANTONG, JIANGSU PROWINCJA, CHINY

EC

REP

SHUNSHUN GmbH Römeräcker 9 Z2021,76351 Linkenheim-Hochstetten, Germany
