UL500P - Urządzenie wyjścia awaryjnego Vevor - Bezpłatna instrukcja obsługi

Typ produktu	Urządzenie wyjścia awaryjnego (drążek antypaniczny)
Marka	Vevor
Model	UL500P
Materiał	Stal węglowa
Długość	27,5 cala (698,5 mm)
Szerokość drzwi kompatybilna	28 do 41 cali (711 do 1041 mm)
Grubość drzwi kompatybilna	1 37/64 do 2 11/64 cala (około 39 do 55 mm)
Wykończenie powierzchni	Natrysk proszkowy (farba epoksydowa)
Mechanizm	Zasuwka z ryglem (zaczep rolkowy)
Zastosowanie	Drzwi skrzydłowe do wyjść awaryjnych
Ręczne blokowanie	Tak, za pomocą klucza francuskiego (obrót przeciwny do ruchu wskazówek zegara w celu zablokowania)
Instalacja	Wymaga wiercenia i wkręcania, dołączone szczegółowe instrukcje
Konserwacja	Okresowa kontrola dokręcenia śrub
Środki ostrożności	Trzymać małe części poza zasięgiem dzieci, nie używać przez dzieci
Pomoc techniczna	Strona internetowa Vevor: www.vevor.com/support

Często zadawane pytania - UL500P Vevor

Jak zainstalować drążek antypaniczny UL500P?

Postępuj zgodnie z instrukcjami w podręczniku: zmierz odległość montażu, zaznacz otwory, włóż wykończenie dźwigni, przymocuj korpus drążka, a następnie zamontuj zaczep rolkowy na ościeżnicy, wyrównując rygiel. Sprawdź, czy drzwi otwierają się prawidłowo.

Jaki jest zakres wymiarów drzwi kompatybilnych?

UL500P pasuje do drzwi o szerokości 28 do 41 cali (711 do 1041 mm) i grubości 1 37/64 do 2 11/64 cala (około 39 do 55 mm).

Jak zablokować zasuwkę w pozycji schowanej?

Przytrzymaj drążek aktywacyjny w dół, a następnie obróć urządzenie blokujące (śrubę blokującą) w kierunku przeciwnym do ruchu wskazówek zegara za pomocą klucza francuskiego.

Jak odblokować zasuwkę?

Przytrzymaj drążek aktywacyjny w dół, a następnie obróć urządzenie blokujące w kierunku zgodnym z ruchem wskazówek zegara za pomocą klucza francuskiego.

Jakie środki ostrożności należy podjąć?

Przeczytaj wszystkie instrukcje przed montażem. Nie montuj, jeśli jesteś zmęczony lub pod wpływem środków odurzających. Trzymaj małe części poza zasięgiem dzieci. Ten produkt nie jest zabawką. Upewnij się, że miejsce montażu jest czyste i dobrze oświetlone.

Z jakiego materiału wykonane jest urządzenie?

UL500P jest wykonany ze stali węglowej z wykończeniem natryskiem proszkowym (farba epoksydowa) dla wytrzymałości i trwałości.

Czy drążek antypaniczny wymaga zasilania elektrycznego?

Nie, UL500P jest urządzeniem w pełni mechanicznym bez potrzeby zasilania elektrycznego. Działa poprzez ręczne naciśnięcie drążka.

Jak wyregulować zaczep rolkowy?

Po zaznaczeniu linii środkowej rygla na ościeżnicy, umieść zaczep rolkowy, wyrównując jego środek z tą linią i zewnętrzną krawędzią ościeżnicy. Wywierć otwory pilotujące, zamontuj śruby, a następnie zamknij drzwi, aby sprawdzić wyrównanie. W razie potrzeby dostosuj pozycję przed wywierceniem końcowego otworu montażowego.

Gdzie znaleźć pomoc techniczną Vevor?

Pomoc techniczna i elektroniczny certyfikat gwarancyjny są dostępne na stronie internetowej www.vevor.com/support.

Jaka jest długość drążka antypanicznego?

Drążek ma długość 27,5 cala (698,5 mm). Jest zaprojektowany tak, aby pasował do drzwi o szerokości 28-41 cali dzięki regulowanemu mechanizmowi.

INSTRUKCJA OBSŁUGI UL500P Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

Instrukcja obsługi urządzenia antypanicznego

MODEL:UL500P

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

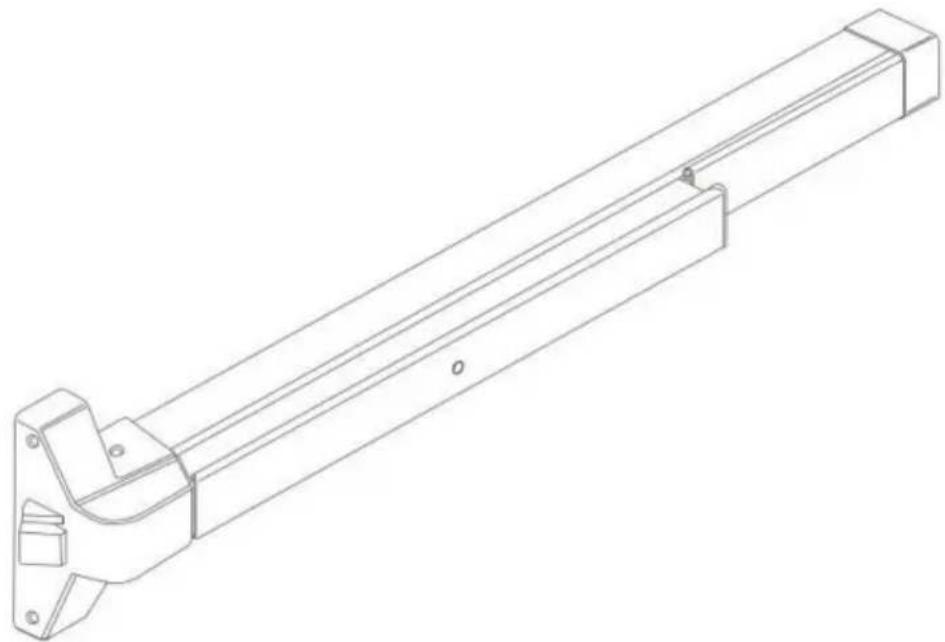

Urządzenie do wyjścia w panice

MODEL:UL500P

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami: Wsparcie

techniczne i certyfikat E-Gwarancji www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

WARNING

1. Przeczytaj uważnie i zrozum wszystkie instrukcje dotyczące montażu i użytkowania.

INSTRUKCJE przed użyciem.

1. Nieprzestrzeganie zasad bezpieczeństwa i innych podstawowych środków ostrożności może spowodować poważne obrażenia ciała.

OGÓLNE ZASADY BEZPIECZEŃSTWA

1. Aby przedłużyć żywotność tego urządzenia antypanicznego, zablokuj zatrzask w pozycji schowanej. pozycja, gdy drzwi są w ciągłym użyciu.
2. Aby zablokować

Przytrzymaj drążek uruchamiający. Obróć urządzenie doggingowe przeciwnie do ruchu wskazówek zegara za pomocą klucza nasadowego.

1. Aby odblokować

Przytrzymaj drążek uruchamiający w dół. Obróć urządzenie dociskające zgodnie z ruchem wskazówek zegara za pomocą klucz francuski.

1. Montaż należy wykonywać wyłącznie zgodnie z niniejszą instrukcją. Nieprawidłowy montaż może stwarzać zagrożenia.
2. Utrzymuj miejsce zgromadzenia w czystości i zapewnij dobre oświetlenie.
3. Podczas montażu nie dopuszczaj osób postronnych na teren montażu.
4. Nie przychodzą na spotkania, jeśli jesteś zmęczony lub pod wpływem alkoholu, narkotyków lub leków.
5. Ten produkt zawiera małe części. W przypadku połknięcia może dojść do zadławienia. zagrożenie. Trzymaj te małe części z dala od dzieci podczas montażu! To nie jest zabawką. Nie do użytku przez dzieci.

ZAPISZ TE INSTRUKCJE

MODEL I PARAMETRY

Model	UL500P
Specyfikacja produktu	27,5"
Tworzywo	Stal węglowa
Nadaje się do drzwi	28"~41"
Odpowiednia grubość drzwi	1 37/64"~2 11/64"
Wykończenie powierzchni	Natryskiwanie proszkowe powierzchni

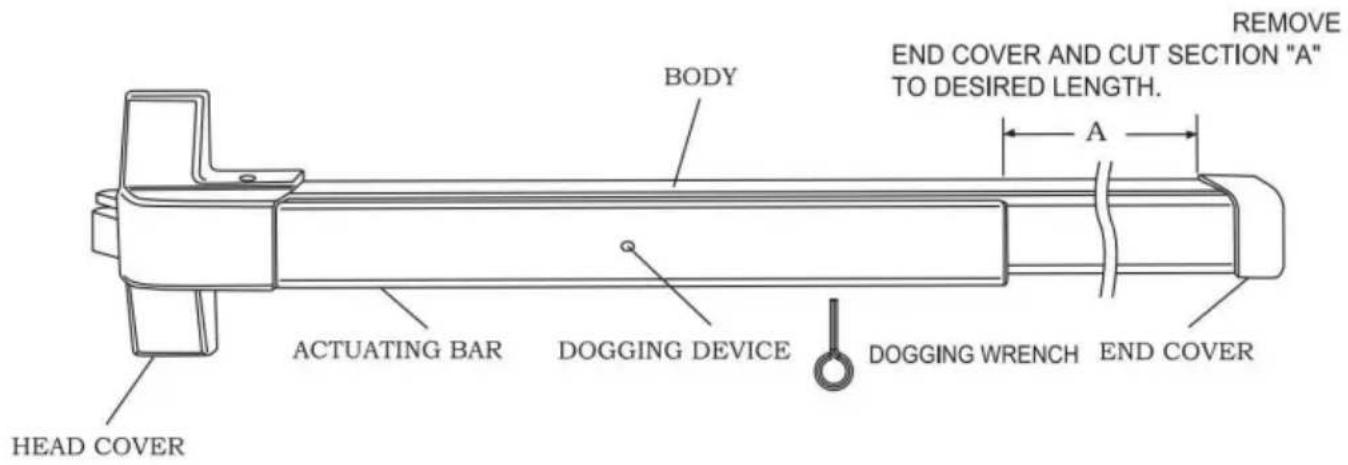

SCHEMAT STRUKTURY

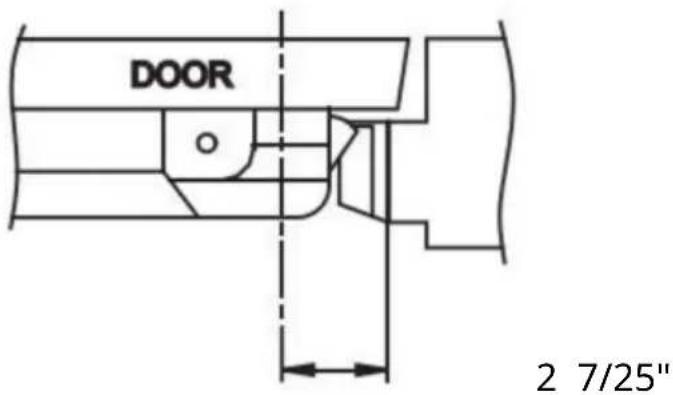

Krok 1: Określenie odległości instalacyjnej.

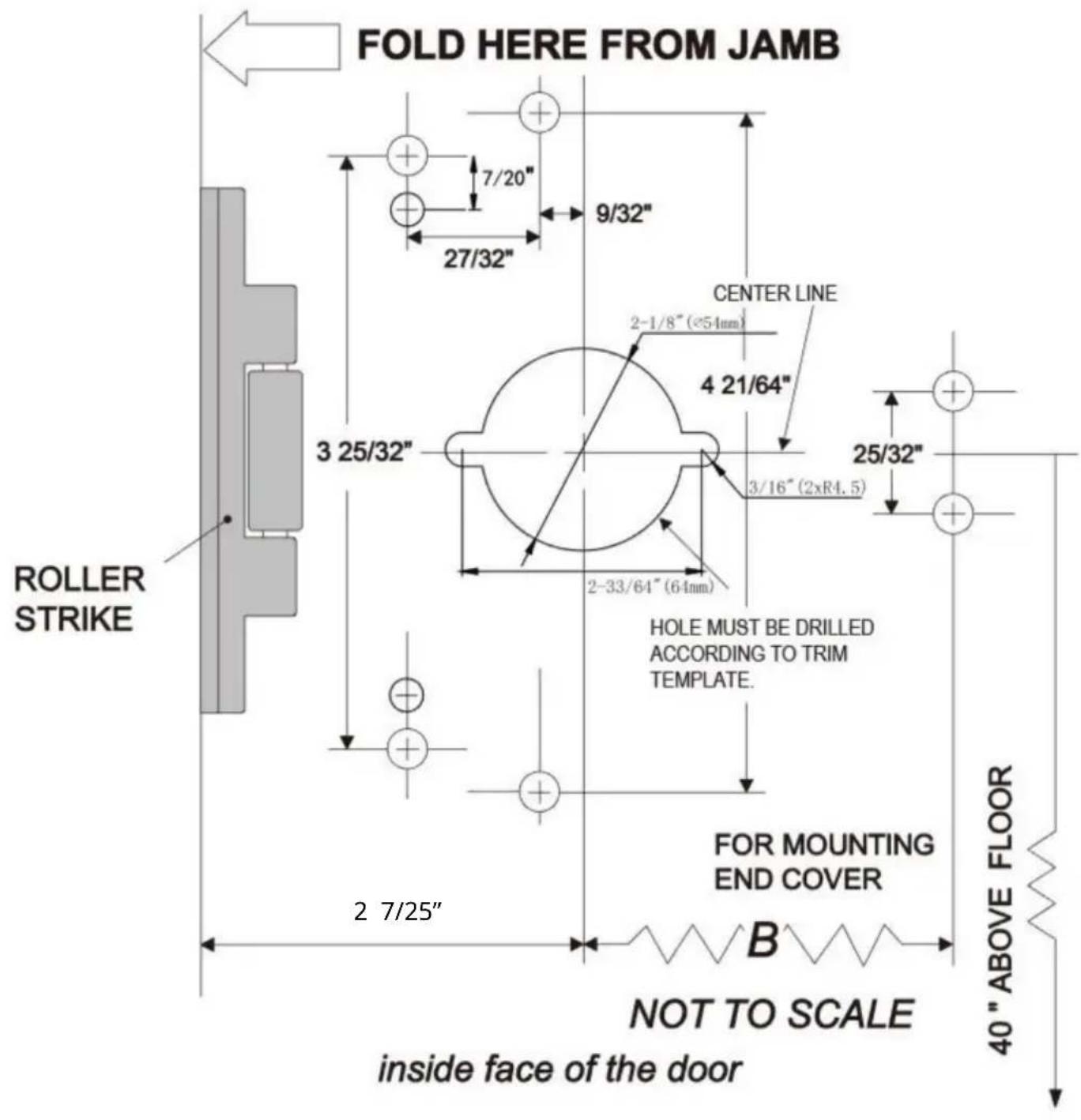

Krok 2: Zaznacz odpowiednie otwory na drzwiach zgodnie z rysunkiem wymiarowym.

Uwaga: Długość „B” należy mierzyć od środka otworu cylindra do końca korpusu.

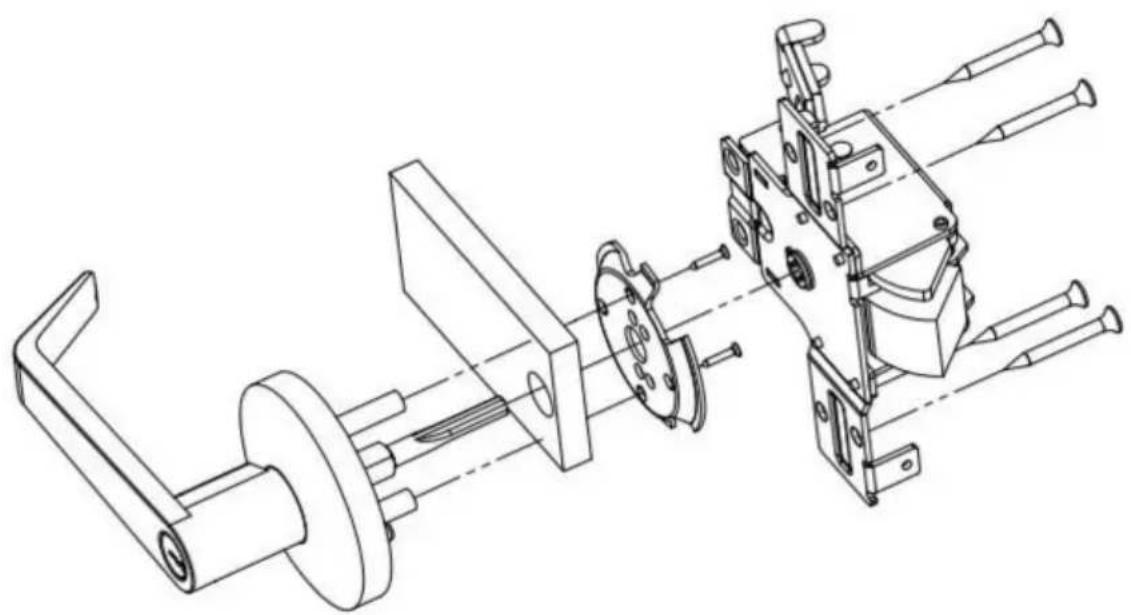

Krok 3: Włóż listwę dźwigni do otworu w drzwiach. Trzymaj listwę dźwigni poziomo. Dokręć śruby.

Krok 4: Zdejmij pokrywę głowicy i śruby na pokrywie końcowej. Wyrównaj otwory na śruby z otworami na drzwiach. Dokręć śruby na korpusie i wyściółce pokrywy końcowej.

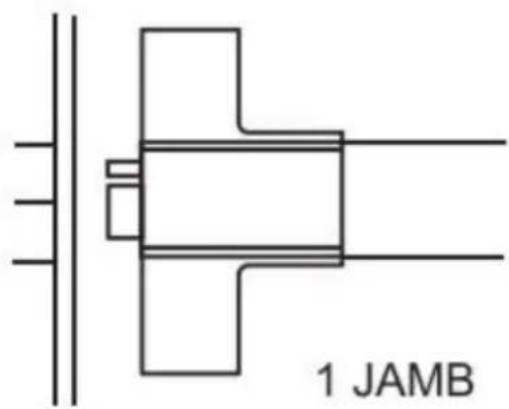

1. Przy drzwiach w pozycji zamkniętej zaznacz linię środkową zasuwki na ościeżnica drzwi.
2. Umieść zaczep rolkowy na ościeżnicy drzwi. Wyrównaj środek zaczepu rolkowego z linia środkowa rygła zatrzaskowego na OŚCIEŻNICY. Następnie wyrównaj zewnętrzną krawędź zaczep rolkowy z zewnętrzną krawędzią ościeżnicy drzwi.
3. Zaznacz środek 2 regulowanych otworów szczelinowych i wywierć otwory pilotażowe o średnicy 7/32". Wywierć otwory pilotowe z gwintem 1/4"-20 i zamontuj śruby maszynowe. Lub zamontuj wkręty samogwintujące lub wkręty do drewna w otworach pilotażowych. Zamknij drzwi aby sprawdzić, czy rygiel zatrzaskowy wysuwa się prawidłowo. Wyreguluj zaczep rolkowy, jeśli niezbędny.
4. Z rolką uderzeniową w pozycji końcowej. Wywierć otwór pilotażowy 7/32" dla środka otwór montażowy. Wykonaj otwór pilotowy gwintem 1/4-20 i zamontuj maszynę śruby. Lub zamontuj samogwintujące śruby maszynowe lub wkręty do drewna w pilocie dziury.

1. Wszelkie prace konserwacyjne, serwisowe i naprawy nieopisane w instrukcji powinny być wykonywane wyłącznie przez wykwalifikowanych techników serwisowych.
2. Regularnie sprawdzaj produkt, aby zapobiec poluzowaniu się śrub i ich odpadaniu.

Producent:

JIANGSU TONGGUAN INTELIGENTNA TECHNOLOGYCO.,LTD

Adres:

800 BIHUA ROAD, DYSTRYKT TONGZHOU, NANTONG, JIANGSU

PROWINCJA, CHINY

Wyprodukowano w Chinach
