UL500P - Notausgangsvorrichtung Vevor - Kostenlose Bedienungsanleitung

Produkttyp	Notausgangsgerät (Panikstab)
Marke	Vevor
Modell	UL500P
Material	Kohlenstoffstahl
Länge	27,5 Zoll (698,5 mm)
Kompatible Türbreite	28 bis 41 Zoll (711 bis 1041 mm)
Kompatible Türstärke	1 37/64 bis 2 11/64 Zoll (ca. 39 bis 55 mm)
Oberflächenbeschichtung	Pulverbeschichtung (Epoxidlack)
Mechanismus	Riegelschloss (Rollenfalle)
Verwendung	Anschlagtüren für Notausgänge
Manuelle Verriegelung	Ja, mit Maulschlüssel (gegen den Uhrzeigersinn zum Verriegeln)
Installation	Erfordert Bohren und Schrauben, detaillierte Anleitung enthalten
Wartung	Regelmäßige Überprüfung des Schraubenanzugs
Sicherheitshinweise	Kleinteile von Kindern fernhalten, nicht von Kindern verwenden
Technischer Support	Vevor-Website: www.vevor.com/support

Häufig gestellte Fragen - UL500P Vevor

Wie installiere ich den Panikstab UL500P?

Befolgen Sie die Schritte im Handbuch: Messen Sie den Installationsabstand, markieren Sie die Löcher, setzen Sie die Hebelverkleidung ein, befestigen Sie den Stabkörper und installieren Sie dann die Rollenfalle am Türpfosten, indem Sie den Riegel ausrichten. Überprüfen Sie, ob die Tür richtig öffnet.

Welche Türmaße sind kompatibel?

Der UL500P ist geeignet für Türen mit einer Breite von 28 bis 41 Zoll (711 bis 1041 mm) und einer Stärke von 1 37/64 bis 2 11/64 Zoll (ca. 39 bis 55 mm).

Wie verriegle ich den Riegel in der eingefahrenen Position?

Halten Sie die Betätigungsstange nach unten gedrückt und drehen Sie die Verriegelungsvorrichtung (Sicherungsschraube) mit einem Maulschlüssel gegen den Uhrzeigersinn.

Wie entriegle ich den Riegel?

Halten Sie die Betätigungsstange nach unten gedrückt und drehen Sie die Verriegelungsvorrichtung mit einem Maulschlüssel im Uhrzeigersinn.

Welche Sicherheitsvorkehrungen sind zu treffen?

Lesen Sie alle Anweisungen vor der Montage. Montieren Sie nicht, wenn Sie müde sind oder unter Einfluss von Substanzen stehen. Halten Sie Kleinteile von Kindern fern. Dieses Produkt ist kein Spielzeug. Stellen Sie sicher, dass der Montagebereich sauber und gut beleuchtet ist.

Aus welchem Material besteht das Gerät?

Der UL500P ist aus Kohlenstoffstahl mit einer Pulverbeschichtung (Epoxidlack) für Festigkeit und Haltbarkeit gefertigt.

Benötigt der Panikstab eine Stromversorgung?

Nein, der UL500P ist ein vollständig mechanisches Gerät ohne Strombedarf. Er wird durch manuellen Druck auf die Stange betätigt.

Wie stelle ich die Rollenfalle ein?

Nachdem Sie die Mittellinie des Riegels am Türpfosten markiert haben, setzen Sie die Rollenfalle so ein, dass ihre Mitte mit dieser Markierung und der Außenkante des Pfostens ausgerichtet ist. Bohren Sie Vorbohrungen, setzen Sie die Schrauben ein und schließen Sie dann die Tür, um die Ausrichtung zu überprüfen. Passen Sie die Position bei Bedarf an, bevor Sie das endgültige Montageloch bohren.

Wo finde ich technischen Support von Vevor?

Technischer Support und das elektronische Garantiezertifikat sind auf der Website www.vevor.com/support verfügbar.

Wie lang ist der Panikstab?

Der Stab hat eine Länge von 27,5 Zoll (698,5 mm). Er ist so konzipiert, dass er durch einen verstellbaren Mechanismus an Türen mit einer Breite von 28-41 Zoll angepasst werden kann.

BEDIENUNGSANLEITUNG UL500P Vevor

Linkenheim-Hochstetten, Deutschland

Pooledas Group Ltd

Linkenheim-Hochstetten, Deutschland

Pooledas Group Ltd

Linkenheim-Hochstetten, Deutschland

Pooledas Group Ltd

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Benutzerhandbuch für Paniktür-Geräte

MODELL: UL500P

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

Panik-Ausgangsvorrichtung

MODELL: UL500P

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

WARNUNG

1. Lesen Sie sorgfältig und verstehen Sie alle MONTAGE- UND BETRIEBSANLEITUNGEN.

VORBEREITUNG DER INBETRIEBNAHME DIE ANLEITUNG.

1. Die Nichtbeachtung der Sicherheitsregeln und anderer grundlegender Sicherheitsvorkehrungen kann zu schweren Verletzungen führen.

ALLGEMEINE SICHERHEITSREGELN

1. Um die Lebensdauer dieses Panikschlosses zu verlängern, verriegeln Sie den Riegel in der eingefahrenen Position, wenn die Tür im Dauerbetrieb ist.
2. Sperren

Halten Sie die Betätigungsstange gedrückt. Drehen Sie die Klemmvorrichtung mit einem Spannschlüssel gegen den Uhrzeigersinn.

1. Zum Entsperren

Halten Sie die Betätigungsstange gedrückt. Drehen Sie die Klemmvorrichtung mit einem Feststellschlüssel.

1. Die Montage muss gemäß dieser Anleitung erfolgen. Eine unsachgemäße Montage kann Gefahren schaffen.
2. Halten Sie den Versammlungsbereich sauber und gut beleuchtet.
3. Halten Sie während der Montage unbeteiligte Zuschauer vom Bereich fern.
4. Nicht montieren, wenn Sie müde sind oder unter dem Einfluss von Alkohol, Drogen oder Medikamenten stehen.
5. Dieses Produkt enthält Kleinteile. Bei Verschlucken besteht Erstickungsgefahr.

Gefahr. Halten Sie diese Kleinteile beim Zusammenbau von Kindern fern! Diese

ist kein Spielzeug. Nicht für die Benutzung durch Kinder geeignet.

BEWAHREN SIE DIESE ANWEISUNGEN AUF

MODELL UND PARAMETER

Modell	UL500P
Produktspezifikation	27,5 Zoll
Material	Kohlenstoffstahl
Geeignet für Tür	28"~41"
Passende Türstärke	1 37/64ÿ~2 11/64ÿ
Oberflächenfinish	Oberflächenpulverbesprühen

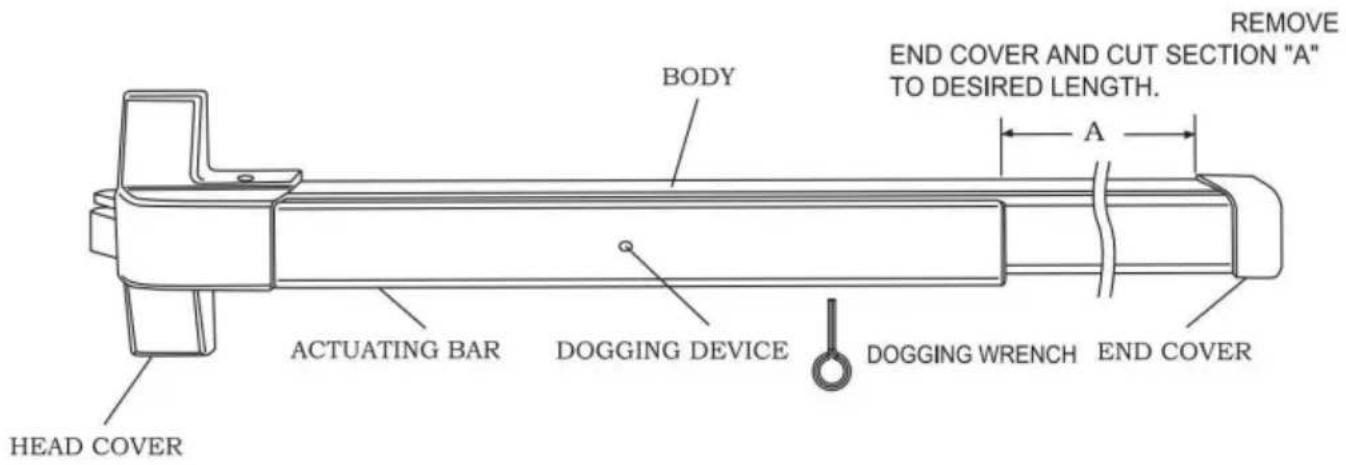

STRUKTURDIAGRAMM

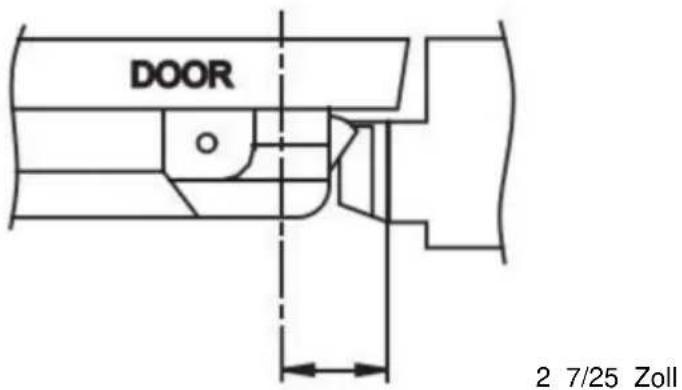

Schritt 1: Bestimmung des Installationsabstands.

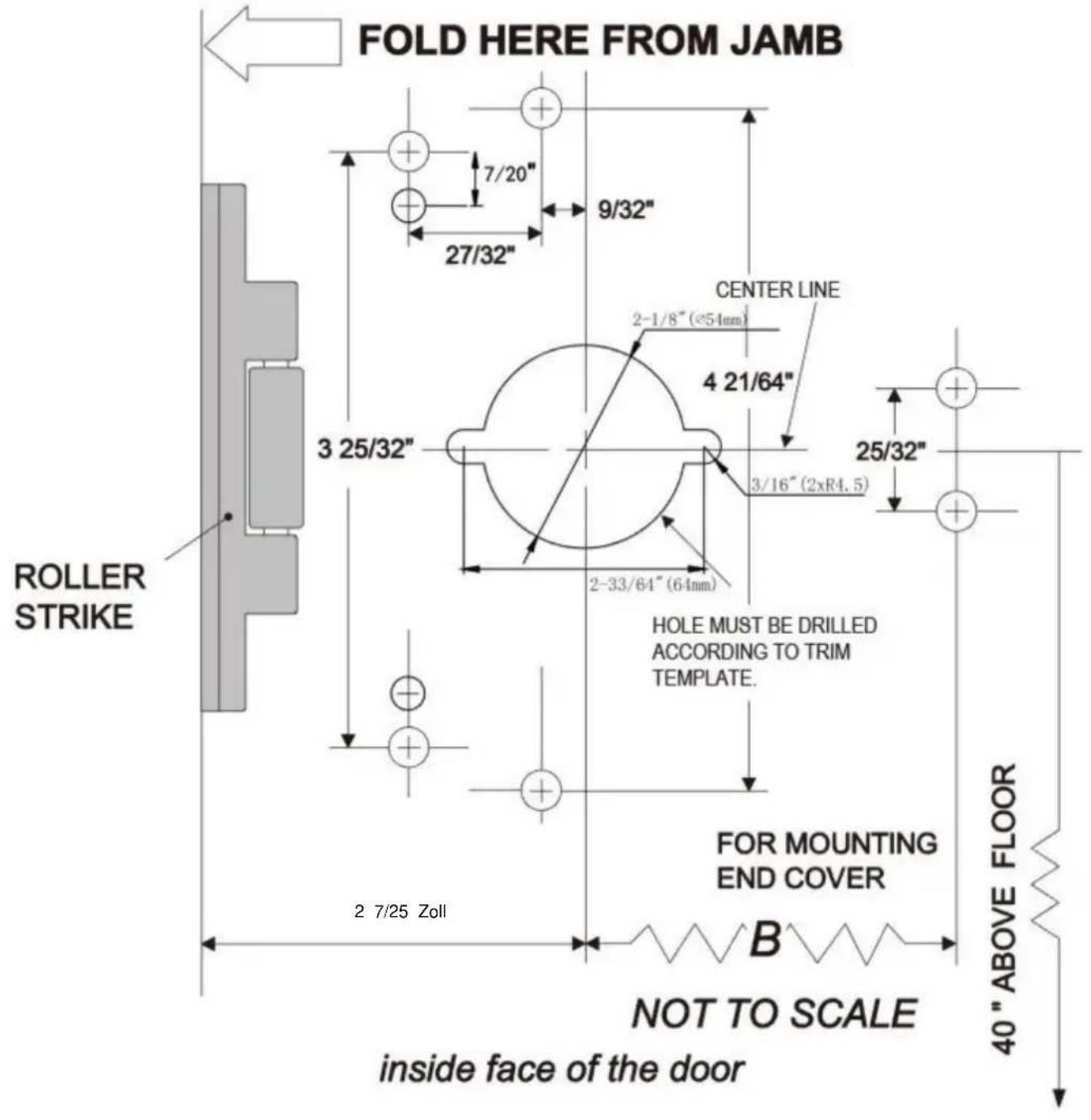

Schritt 2: Markieren Sie die entsprechenden Löcher an der Tür gemäß der Maßzeichnung.

Hinweis: Die Länge „B“ sollte von der Mitte des Zylinderlochs bis zum Ende des Körpers gemessen werden.

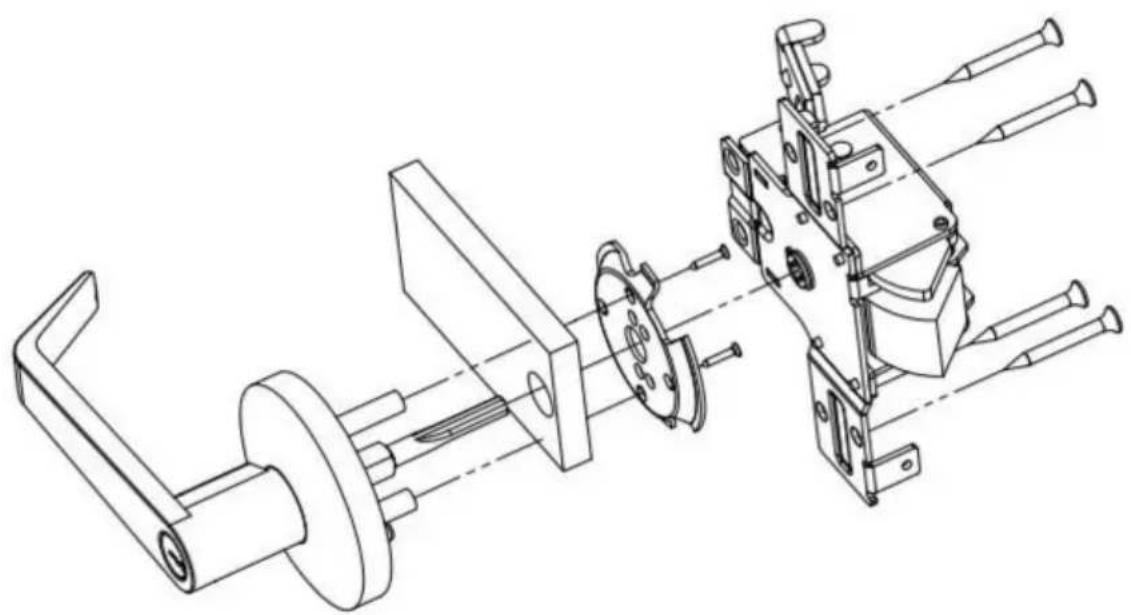

Schritt 3: Setzen Sie die Hebelverkleidung in das Loch an der Tür ein. Halten Sie die Hebelverkleidung waagerecht. Ziehen Sie die Schrauben fest.

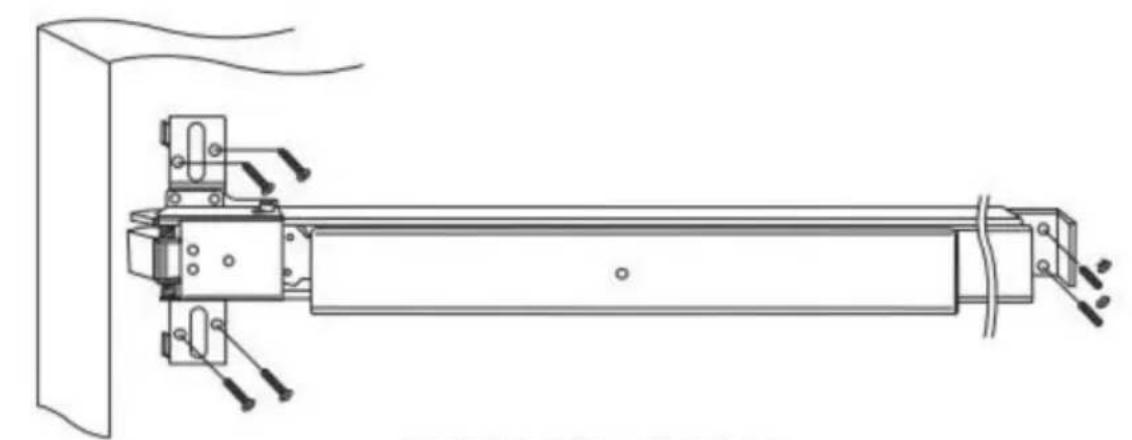

Schritt 4: Entfernen Sie die Kopfabdeckung und die Schrauben an der Endabdeckung. Richten Sie die Schraubenlöcher an den Löchern in der Tür aus. Ziehen Sie die Schrauben am Körper und an der Verkleidung der Endabdeckung fest.

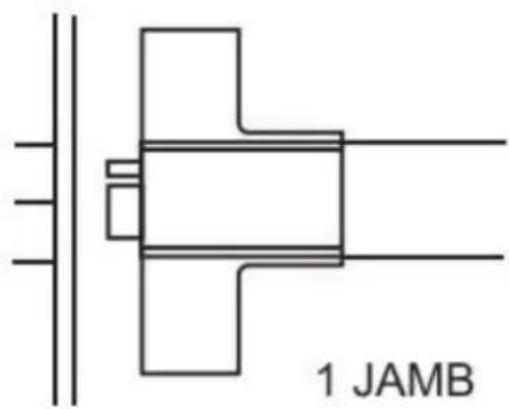

1. Markieren Sie bei geschlossener Tür die Mittellinie des Riegels auf dem Türpfosten.
2. Platzieren Sie den Rollanschlag am Türpfosten. Richten Sie die Mitte des Rollanschlags mit der Mittellinie des Riegelbolzens auf dem Pfosten aus. Richten Sie dann die Außenkante der Rolle mit der Außenkante des Türpfostens aus.
3. Markieren Sie die Mitte der beiden verstellbaren Langlöcher und bohren Sie 7/32-Zoll-Pilotlöcher. Bohren Sie die Pilotlöcher mit einem 1/4"-20-Gewinde und montieren Sie Maschinenschrauben. Oder montieren Sie selbstschneidende Maschinenschrauben oder Holzschrauben in die Führungslöcher. Schließen Sie die Tür, um zu prüfen, ob der Riegel richtig ausfährt. Stellen Sie den Rollenanschlag bei Bedarf ein.
4. Schlagen Sie die Rolle in die Endposition. Bohren Sie ein 7/32"-Pilotloch für das mittlere Montageloch. Schneiden Sie ein 1/4-20-Gewinde in das Führungsloch und installieren Sie Maschinenschrauben. Oder installieren Sie selbstschneidende Maschinenschrauben oder Holzschrauben in die Pilotlöcher.

1. Alle Wartungs-, Service- und Reparaturarbeiten, die nicht im Handbuch beschrieben sind, dürfen nur von qualifizierten Servicetechnikern durchgeführt werden.
2. Überprüfen Sie das Produkt regelmäßig, um zu verhindern, dass sich Schrauben lösen und abfallen.

Hersteller:

JIANGSU TONGGUAN INTELLIGENT TECHNOLOGY CO., LTD.

Adresse:

800 BIHUA ROAD, BEZIRK TONGZHOU, NANTONG, JIANGSU

PROVINZ, CHINA

SHUNSHUN GmbH

Römeräcker 9 Z2021, 76351

Linkenheim-Hochstetten, Germany

Pooledas Group Ltd

In China hergestellt
