Benutzerhandbuch für Paniktür-Geräte

MODELL: UL600S

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

Panik-Ausgangsvorrichtung

MODELL:UL600S

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

WARNING

1. Lesen Sie sorgfältig und verstehen Sie alle MONTAGE UND BETRIEB

VORBEREITUNG DER INBETRIEBNAHME DIE ANLEITUNG.

1. Die Nichtbeachtung der Sicherheitsregeln und anderer grundlegender Sicherheitsvorkehrungen kann

kann zu schweren Verletzungen führen.

ALLGEMEINE SICHERHEITSREGELN

1. Um die Lebensdauer dieses Panikschlosses zu verlängern, verriegeln Sie den Riegel in der eingefahrenen Position, wenn die Tür im Dauerbetrieb ist.

2. Sperren

Halten Sie die Betätigungsstange gedrückt. Drehen Sie die Klemmvorrichtung gegen den Uhrzeigersinn mit einem Spannschlüssel.

1. Zum Entsperren

Halten Sie die Betätigungsstange gedrückt. Drehen Sie die Klemmvorrichtung mit einem Feststellschlüssel.

1. Die Montage muss gemäß dieser Anleitung erfolgen. Eine unsachgemäße Montage kann Gefahren schaffen.

2. Halten Sie den Versammlungsbereich sauber und gut beleuchtet.

3. Halten Sie während der Montage unbeteiligte Zuschauer vom Bereich fern.

4. Nicht montieren, wenn Sie müde sind oder unter dem Einfluss von Alkohol, Drogen oder Medikamenten stehen.

5. Dieses Produkt enthält Kleinteile. Bei Verschlucken besteht Erstickungsgefahr.

Gefahr. Halten Sie diese Kleinteile beim Zusammenbau von Kindern fern! Diese

ist kein Spielzeug. Nicht für die Benutzung durch Kinder geeignet.

BEWAHREN SIE DIESE ANWEISUNGEN AUF

MODELL UND PARAMETER

Modell	UL600S
Produktspezifikation	32”
Material	Edelstahl 304
Geeignet für Tür	30 bis 36 Zoll
Passende Türstärke	1 37/64 ~2 11/64

STRUKTURDIAGRAMM

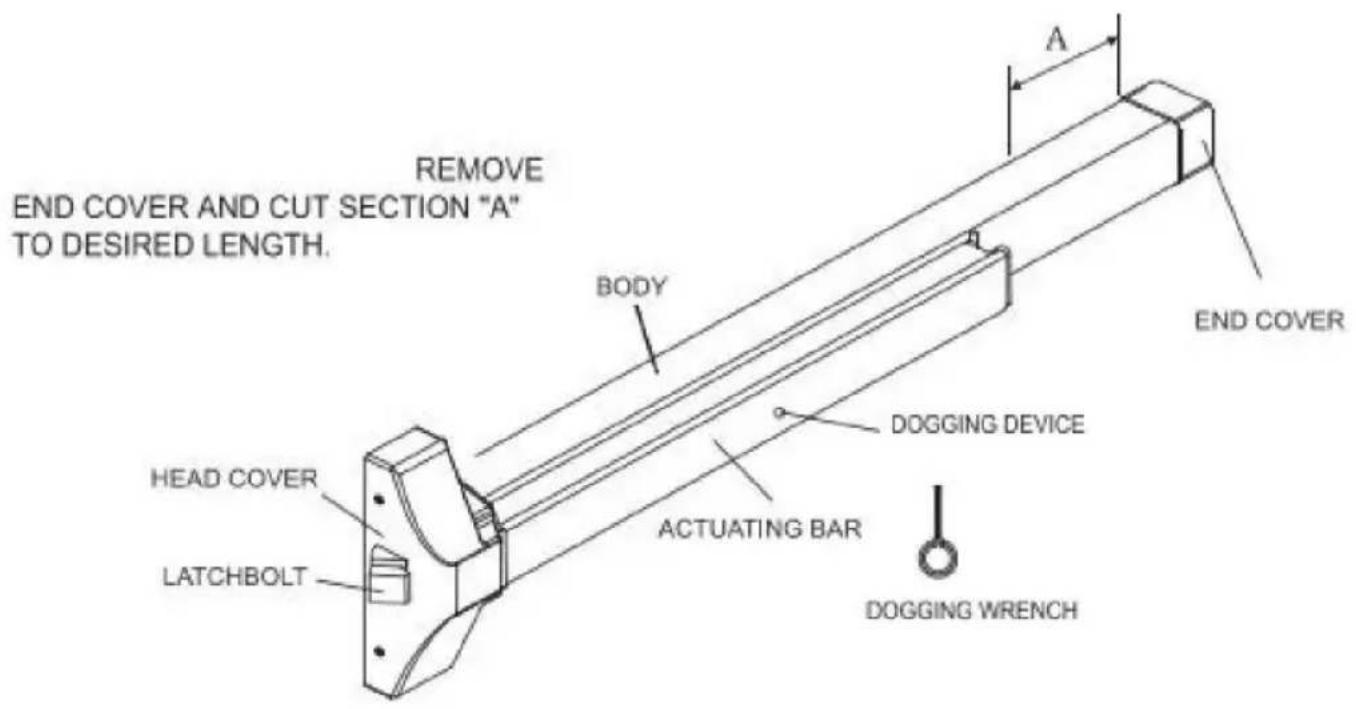

Schritt 1: Bestimmung des Installationsabstands.

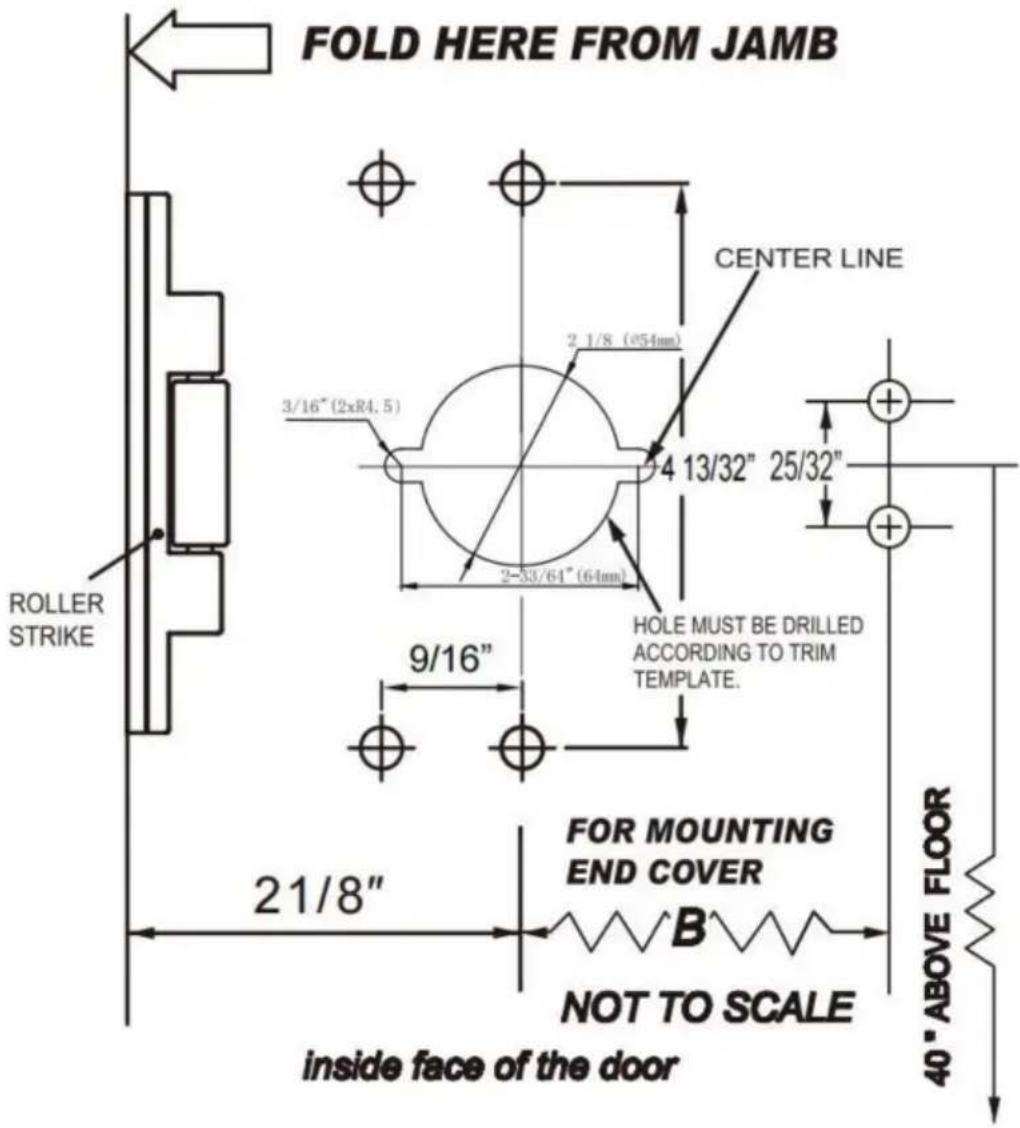

Schritt 2: Markieren Sie die entsprechenden Löcher an der Tür gemäß der Maßzeichnung.

Hinweis: Die Länge „B“ sollte von der Mitte des Zylinderlochs bis zum Ende des Körpers gemessen werden.

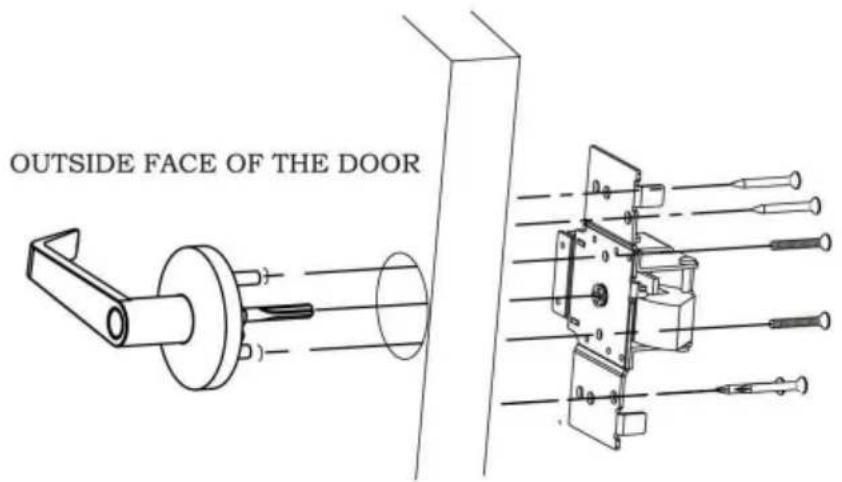

Schritt 3: Setzen Sie die Hebelverkleidung in das Loch an der Tür ein. Halten Sie die Hebelverkleidung waagerecht. Ziehen Sie die Schrauben fest.

OUTSIDE FACE OF THE DOOR

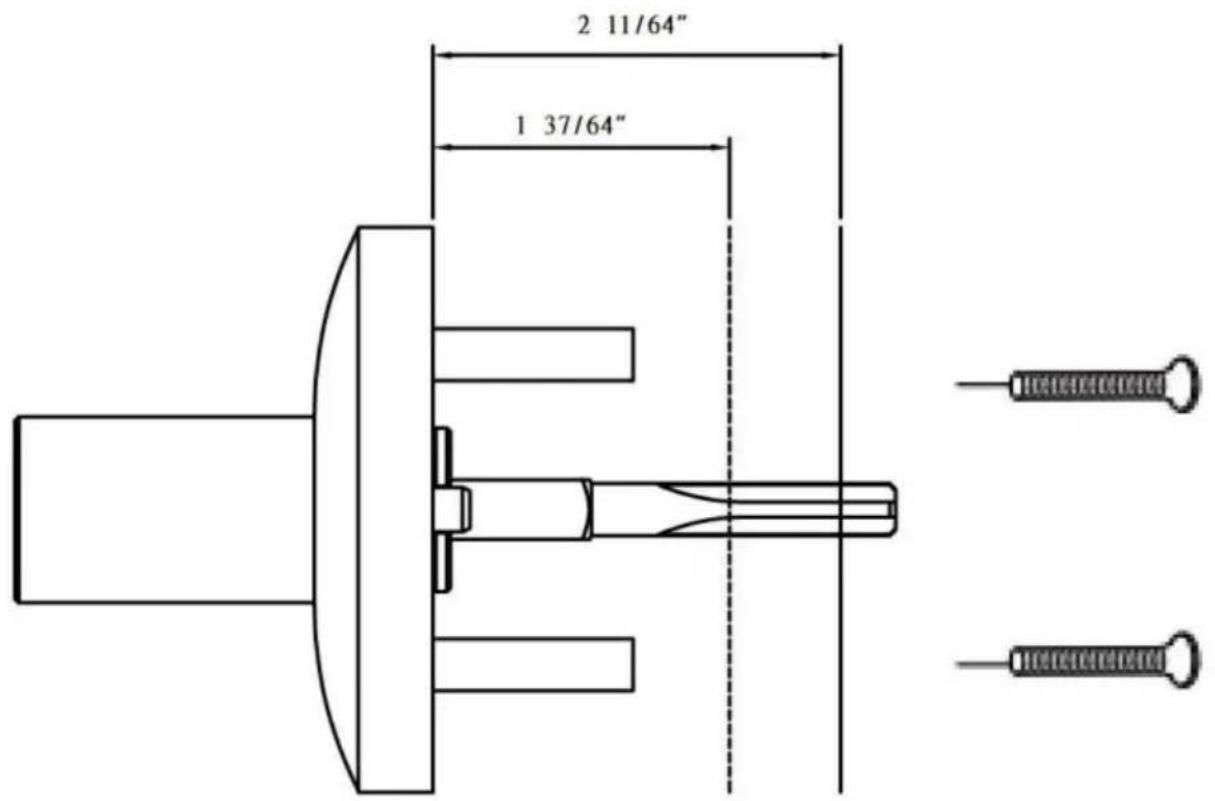

2 11/64" 1 37/64"

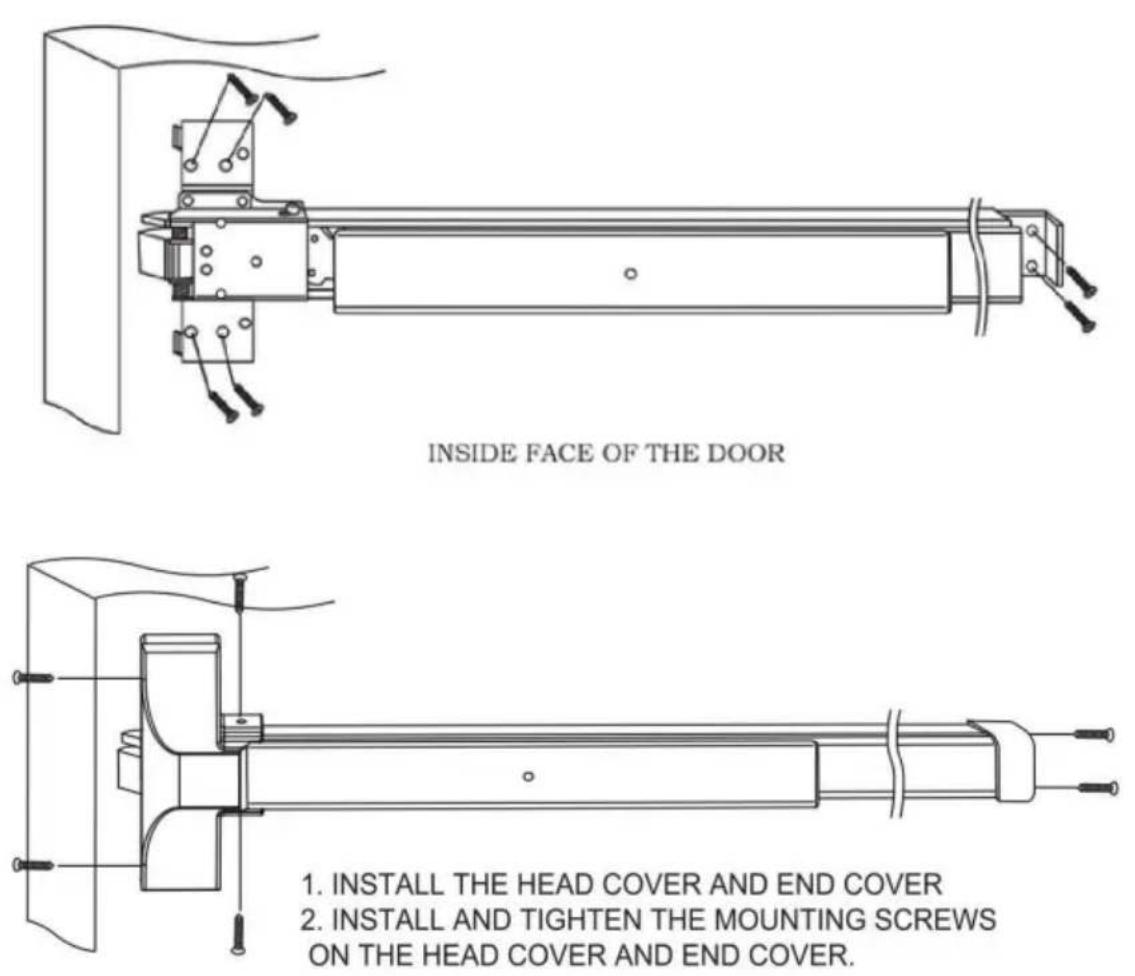

Schritt 4: Entfernen Sie die Kopfabdeckung und die Schrauben an der Endabdeckung. Richten Sie die Schraubenlöcher mit den Löchern in der Tür. Ziehen Sie die Schrauben am Korpus fest und die Auskleidung der Endabdeckung.

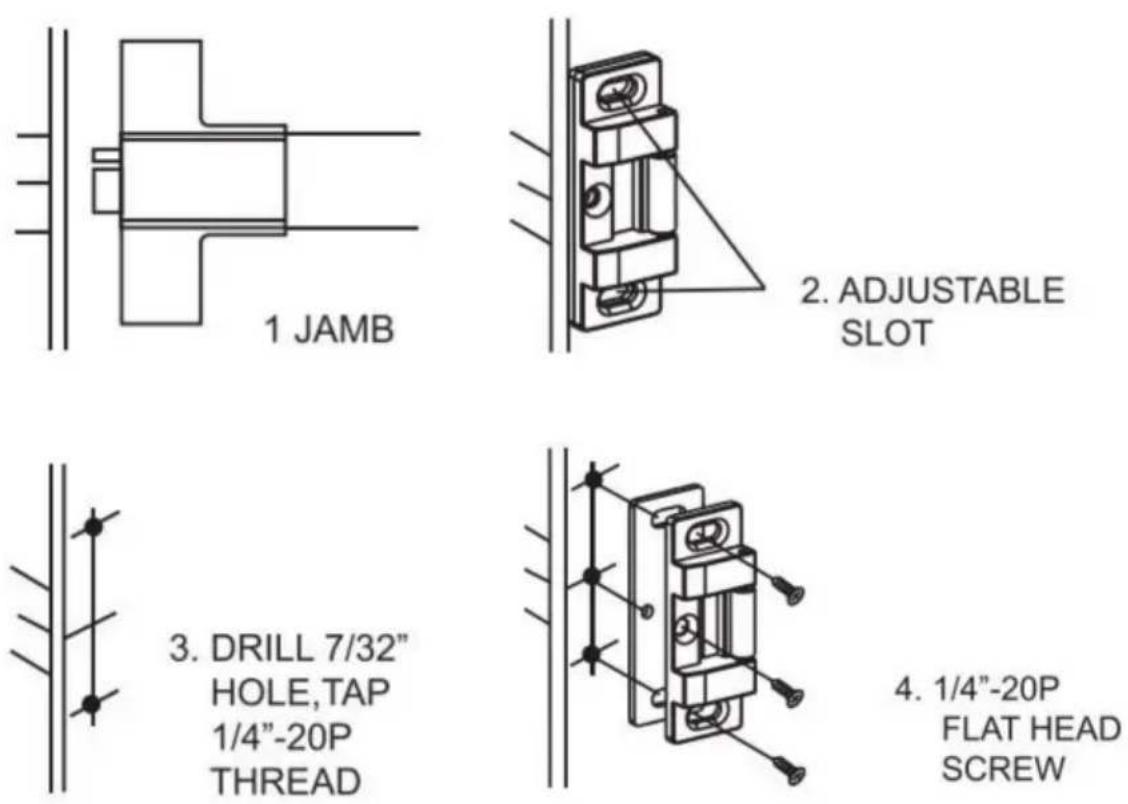

1. Markieren Sie bei geschlossener Tür die Mittellinie des Riegels auf TÜRPFOSTEN.
2. Platzieren Sie den Rollanschlag am Türpfosten. Richten Sie die Mitte des Rollanschlags mit die Mittellinie des Riegelbolzens auf dem Pfosten. Richten Sie dann die Außenkante des die Rolle mit der Außenkante des Türpfostens anschlagen.
3. Markieren Sie die Mitte der beiden verstellbaren Langlöcher und bohren Sie 7/32-Zoll-Pilotlöcher. Bohren Sie vorgebohrte Löcher mit 1/4"-20 Gewinde und montieren Sie Maschinenschrauben. Oder montieren Sie

selbstschneidende Maschinenschrauben oder Holzschrauben in die Führungslöcher. Schließen Sie die Tür, um zu prüfen, ob der Riegel richtig ausfährt. Passen Sie den Rollenanschlag an, wenn notwendig.

1. Mit der Rolle in die Endposition schlagen. Bohren Sie ein 7/32-Zoll-Pilotloch für das mittlere Montageloch. Gewindeschneiden Sie das Pilotloch mit 1/4-20-Gewinden und installieren Sie Maschinenschrauben. Oder installieren Sie selbstschneidende Maschinenschrauben oder Holzschrauben in den Pilotlöchern.

WARTUNG

1. Alle Wartungs-, Service- und Reparaturarbeiten, die nicht im Handbuch beschrieben sind, dürfen nur von qualifizierten Servicetechnikern durchgeführt werden.
2. Überprüfen Sie das Produkt regelmäßig, um zu verhindern, dass sich Schrauben lösen und abfallen.
