MANUALE UTENTE UL600S Vevor
Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support
Manuale d'uso del dispositivo di uscita antipanico
MODELLO: UL600S
Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi. "Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.
VEVOR®
TOUGH TOOLS, HALF PRICE

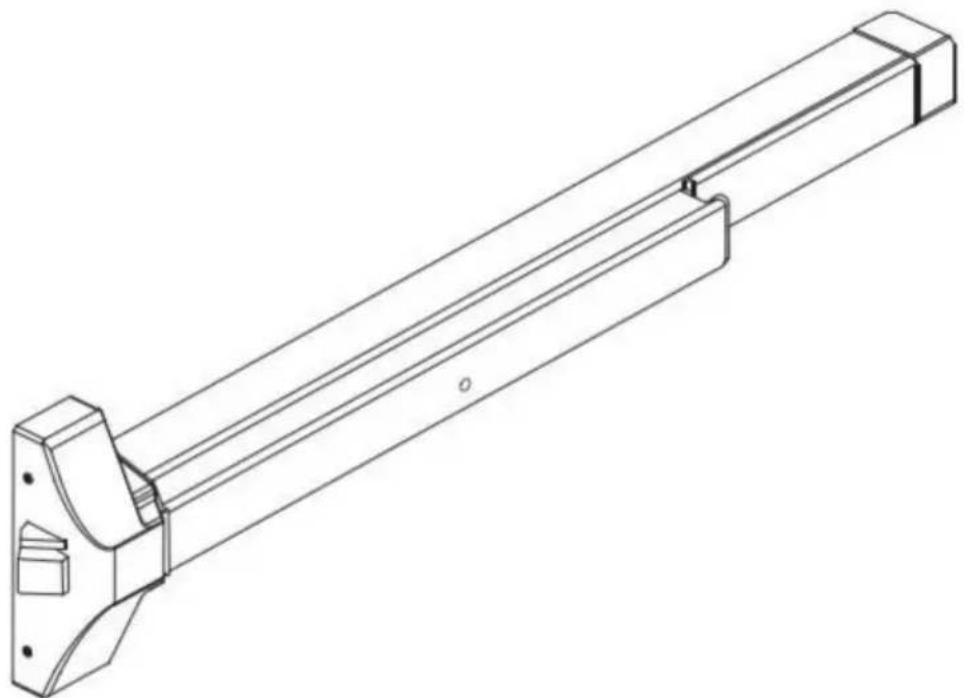

Dispositivo di uscita antipanico
MODELLO:UL600S
HAI BISOGNO DI AIUTO? CONTATTACI!
Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci: Supporto
tecnico e certificato di garanzia elettronica www.vevor.com/support
Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.
WARNING
- Leggere attentamente e comprendere tutte le istruzioni di MONTAGGIO E FUNZIONAMENTO
ISTRUZIONI prima di operare.
- La mancata osservanza delle norme di sicurezza e di altre precauzioni di sicurezza di base può causare gravi lesioni personali.
NORME GENERALI DI SICUREZZA
- Per prolungare la durata di questo dispositivo antipanico, bloccare il fermo in posizione retratta posizione quando la porta è in uso continuo.
- Per bloccare
Tenere premuta la barra di azionamento. Ruotare il dispositivo di bloccaggio in senso antiorario con una chiave inglese.
- Per sbloccare
Tenere premuta la barra di azionamento. Ruotare il dispositivo di bloccaggio in senso orario con un chiave inglese.
- Montare solo secondo queste istruzioni. Un montaggio improprio può creare pericoli.
- Mantenere l'area di assemblaggio pulita e ben illuminata.
- Tenere gli astanti fuori dall'area durante l'assemblea.
- Non riunirsi quando si è stanchi o sotto l'effetto di alcol, droghe o farmaci.
- Questo prodotto contiene piccole parti. Se ingerito, può causare soffocamento.
pericolo. Tenere queste piccole parti lontano dalla portata dei bambini durante il montaggio! Questo
non è un giocattolo. Non adatto all'uso da parte dei bambini.
SALVA QUESTE ISTRUZIONI
MODELLO E PARAMETRI
| Modello | UL600S |
| Specifiche del prodotto | 32" |
| Materiale | Acciaio inossidabile 304 |
| Adatto per porta | 30"~36" |

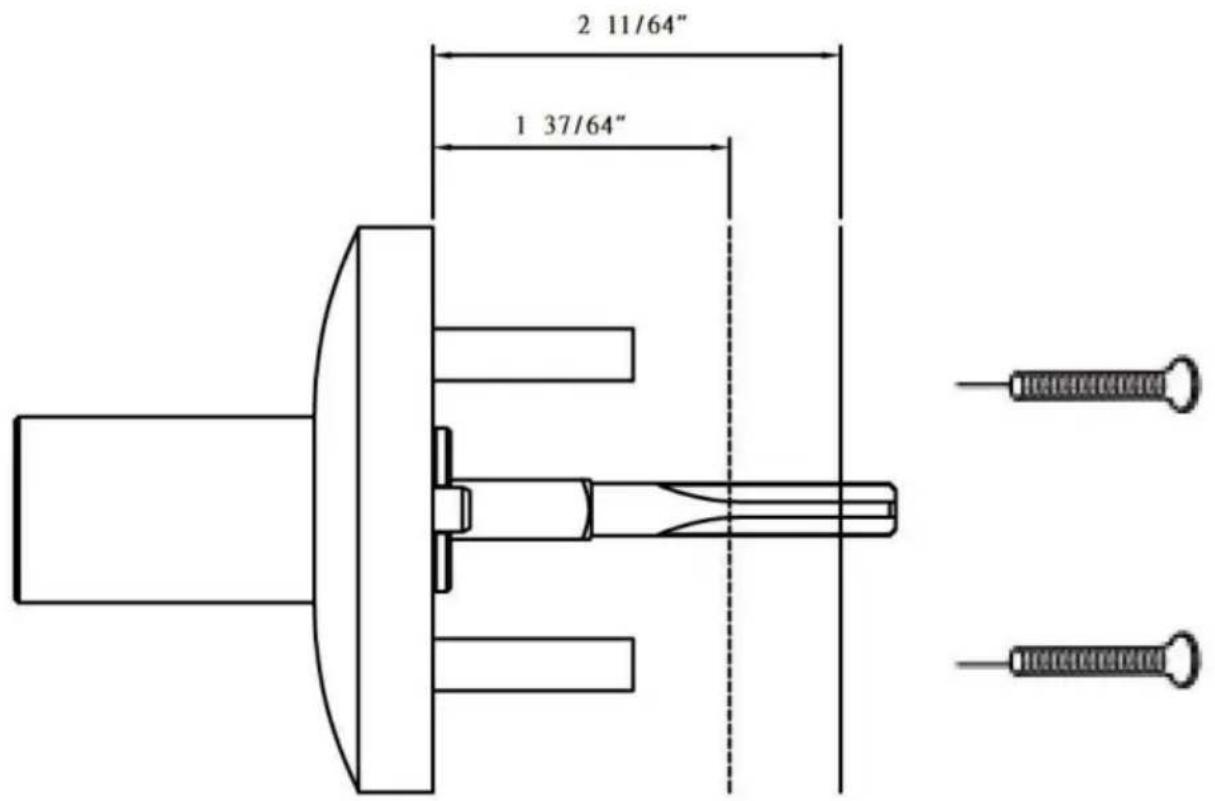

| Spessore porta adatto | Da 1 37/64ÿ a 2 11/64ÿ |

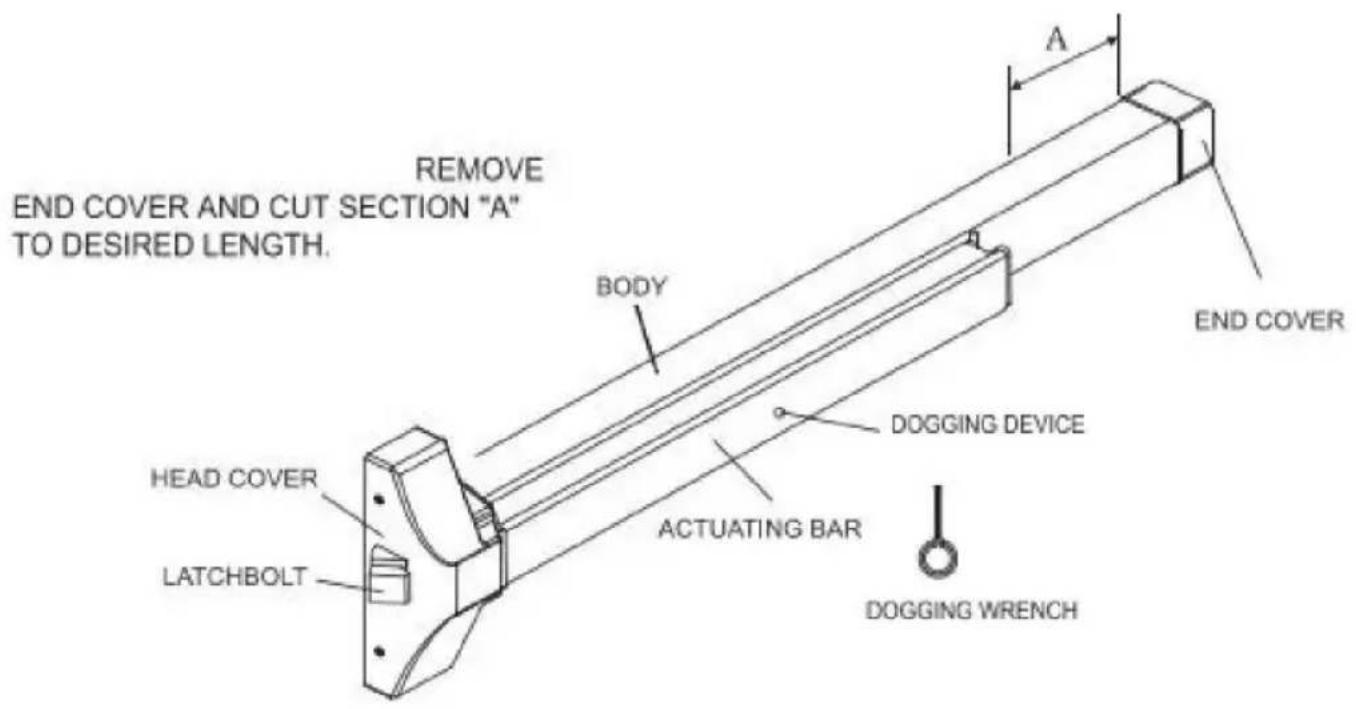

SCHEMA DELLA STRUTTURA
Fase 1: determinazione della distanza di installazione.

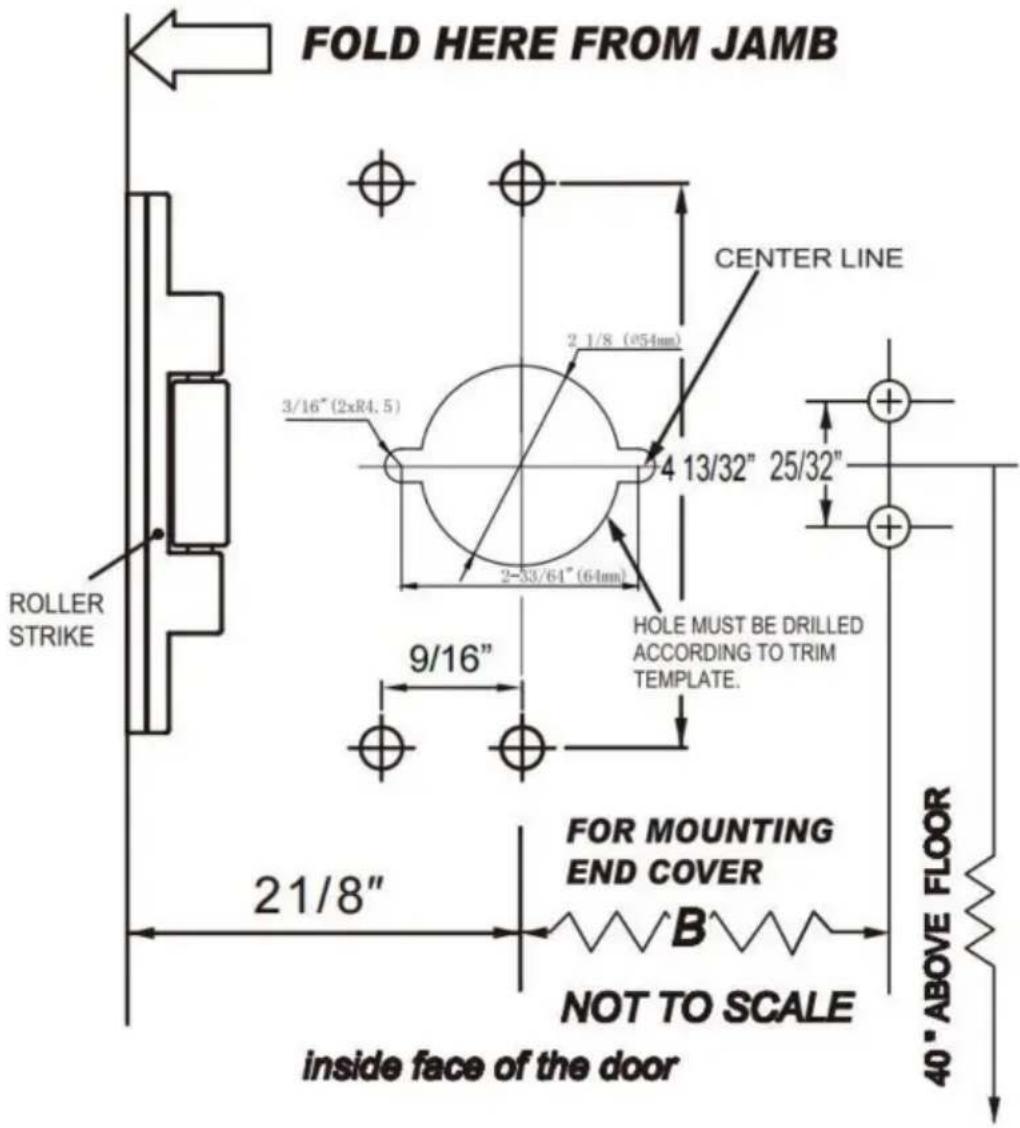

Fase 2: contrassegnare i fori corrispondenti sulla porta in base al disegno dimensionale.
Nota: la lunghezza "B" deve essere misurata dal centro del foro del cilindro all'estremità del corpo.

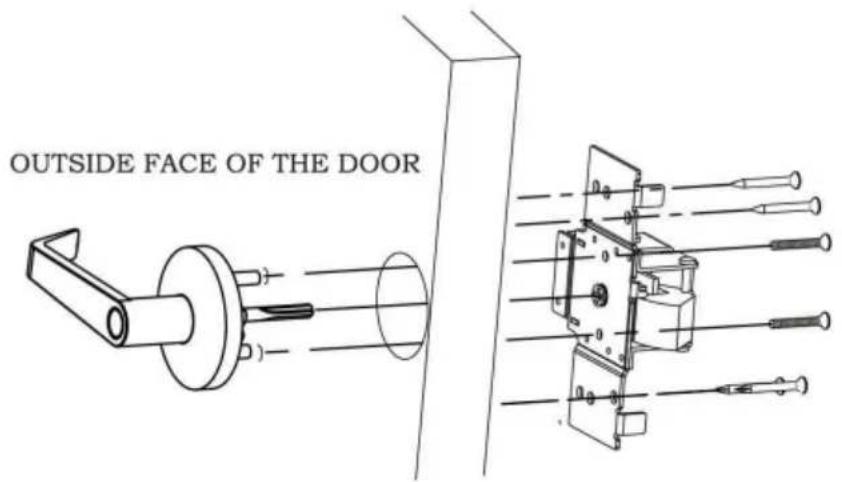

Fase 3: Inserire la modanatura della leva nel foro sulla porta. Mantenere la modanatura della leva orizzontale. Serrare le viti.


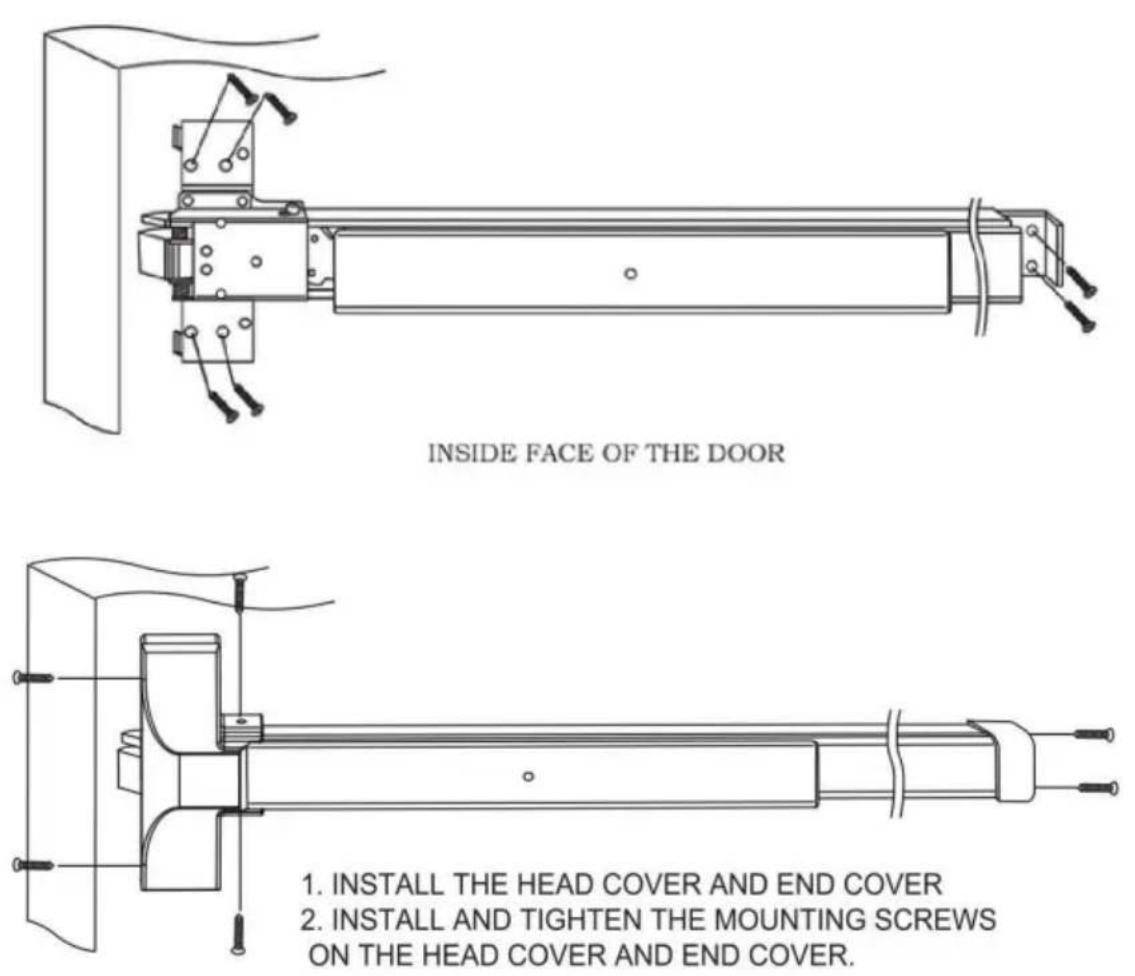

2 11/64" 1 37/64"Fase 4: rimuovere il coperchio della testa e le viti sul coperchio terminale. Allineare il fori per le viti con i fori sulla porta. Stringere le viti sul corpo e il rivestimento del coperchio terminale.

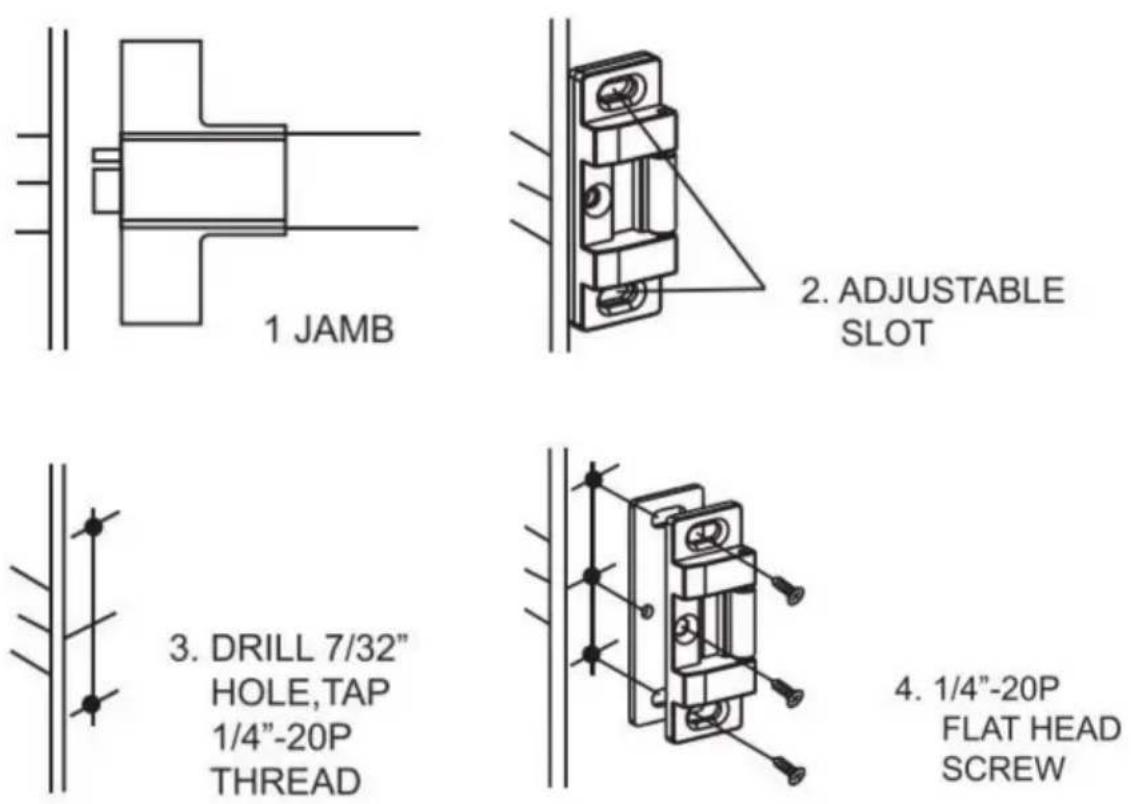

INSTALLAZIONE DEL RULLO DI COLPO
- Con la porta in posizione chiusa, segnare la linea centrale del chiavistello su STIPITE della porta.
- Posizionare il rullo di battuta sullo STIPITE della porta. Allineare il centro del rullo di battuta con il segno della linea centrale del chiavistello sullo STIPITE. Quindi allineare il bordo esterno di il rullo sbatte con il bordo esterno dello STIPITE della porta.
3.Segnare il centro dei 2 fori asolati regolabili e praticare dei fori pilota da 7/32". Praticare dei fori pilota con filettature da 1/4"-20 e installare viti per macchine. Oppure installare
viti autofilettanti o viti per legno nei fori pilota. Chiudere la porta per verificare se il chiavistello si estende correttamente. Regolare il rullo di riscontro se necessario.
- Con il rullo di battuta in posizione finale. Praticare un foro pilota da 7/32" per il foro di montaggio centrale. Maschiare il foro pilota con filettature da 1/4-20 e installare viti per macchine. Oppure installare viti per macchine autofilettanti o viti per legno nei fori pilota.
MANUTENZIONE
- Tutti gli interventi di manutenzione, assistenza e riparazione non trattati nel manuale devono essere eseguiti esclusivamente da tecnici qualificati.
- Controllare regolarmente il prodotto per evitare che le viti si allentino e cadano.
Produttore:
JIANGSU TONGGUAN INTELLIGENT TECHNOLOGYCO.,LTD Indirizzo:
800 BIHUA ROAD, DISTRETTO DI TONGZHOU, NANTONG, JIANGSU PROVINCIA, CINA
