BRUKSANVISNING FLO700 Vevor

Teknisk support och e-garanticertifikat www.vevor.cosupport

AVLOPPSPUMPA

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar endast en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

AVLOPPSPUMPA

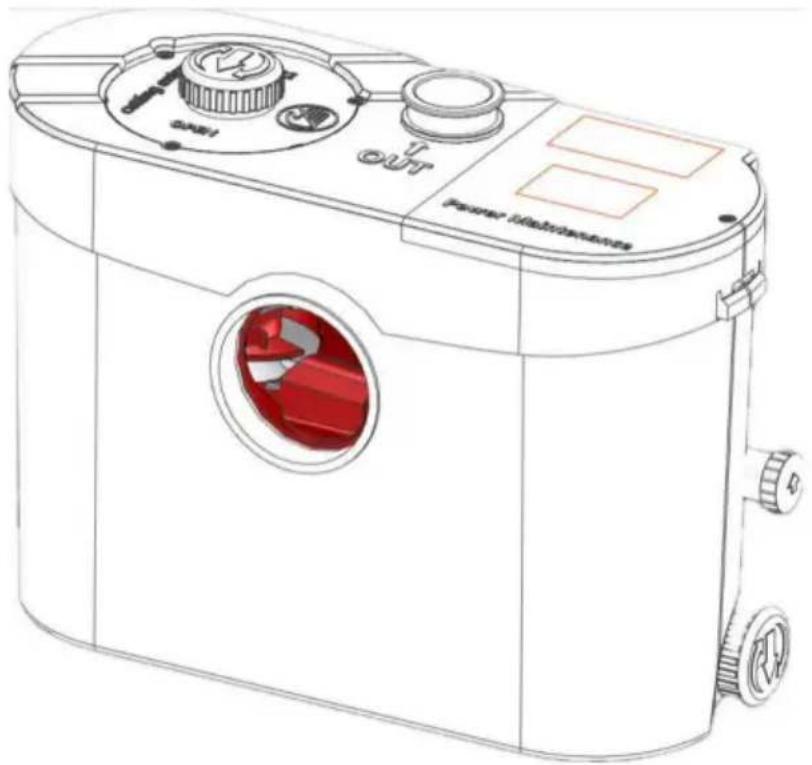

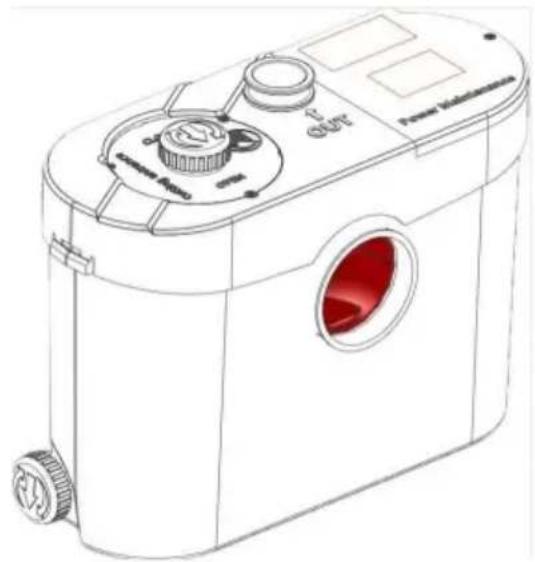

MODELL: FLO700

Har du produktfrågor? Behöver du teknisk support? Kontakta gälla:

Teknisk support och garanticertifikat

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

Vänlig påminnelse

TESTWATER

FLO700 har utvecklats med största omsorg och är testad i fabrik. Därför är det möjligt att testvattnet finns kvar i apparaten.

Utrustningen bör undvikas för kommersiellt bruk; FLO700 är exklusivt reserverad för inomhusbruk. Maskinens maceratorpumpsystem är integrerat på ett speciellt sätt, vilket endast är lämpligt för toaletter med horisontellt utlopp (P-trap-toalett). Macerationspumpen startar automatiskt när en viss vattennivå nås. För korrekt drift av kvarnen är det nödvändigt att följa installations- och underhållsinstruktionerna i denna manual.

När den är korrekt installerad och underhållen enligt instruktionerna 1i denna bruksanvisning är apparaten mycket kraftfull, säker opålitlig.

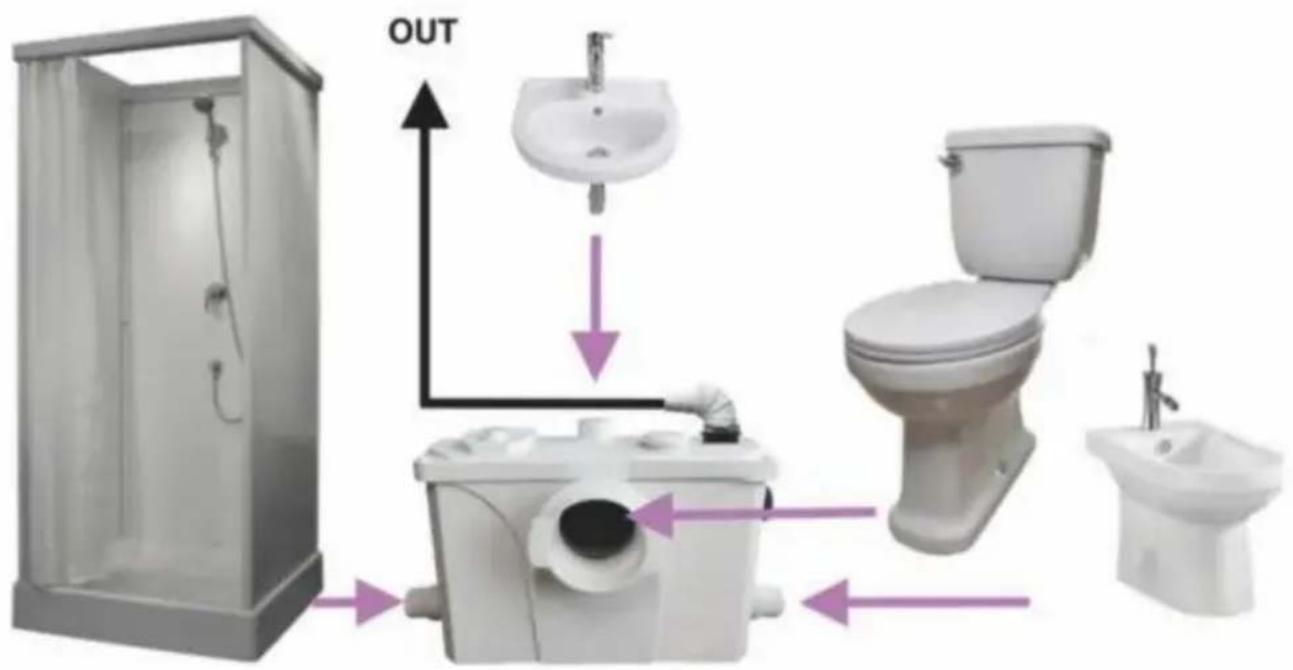

FLO700 används speciellt för att anslutid:

ÿ WC

ÿ Tvättmaskin

ÿ Duschkabin

ÿ Bidé

ÿ Tvättställ

ÿ Urinal

SPECIFICATIONER

Ingångseffekt:	700W	Max vertikalt lyft:	10M
Inspänning:	220-240V,50HZ	Max temperatur:	90
Flödesklassad:	160L/MIN	Ljudnivå:	45 dBA
Max horisontellt lyft:100M		Grad av skydd:	IPX4

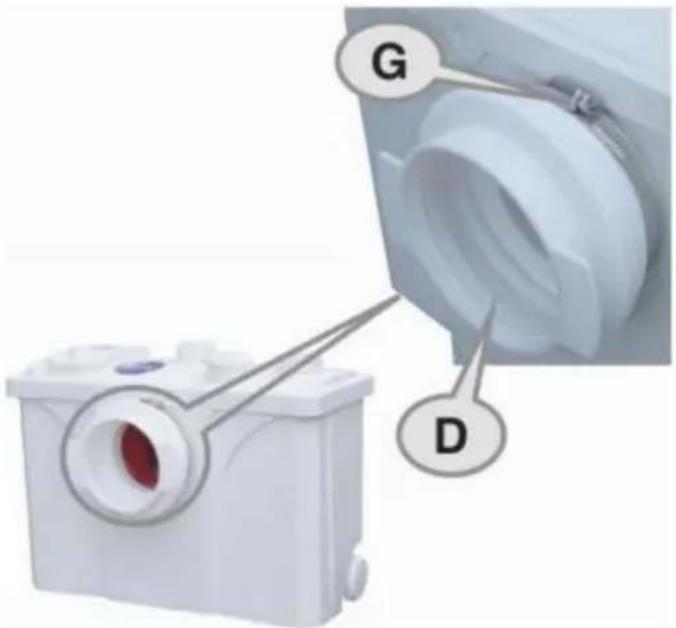

(5-1), Montera gummihylsan (D) på avloppspumpen och lås den med en 90-110 mm slangklämma (G). Var noga med att inte installera gumbaiklänges.

G D

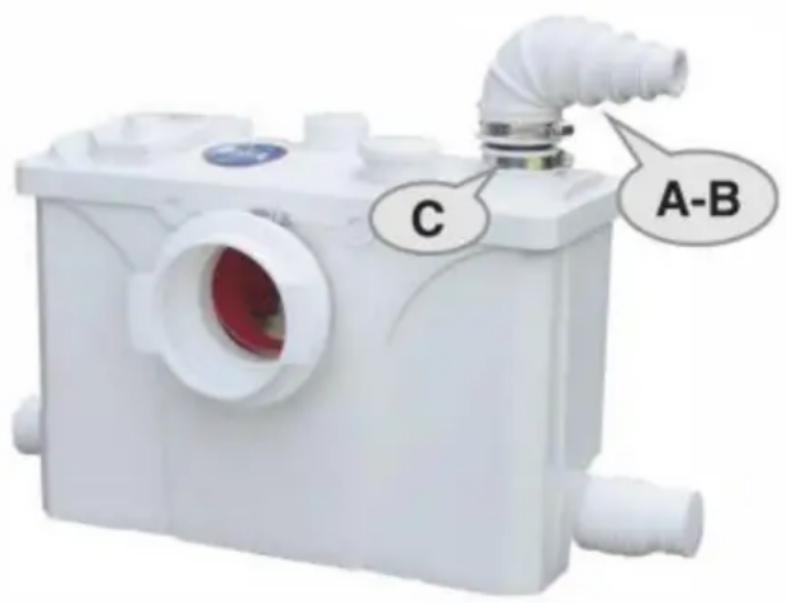

(5-2), Kunden kan välja tillbehör AB och kontrollera att tillbehörets slangklämma är låst innan installation. Därefter väljer kunden storlek på avloppsröret som finns i l" (28mm), 1- 1/4" -5-

(32mm), eller 40mm (l- l/4") storlekar. Måtten är markerade på tillbehören, och kunden kan fritt välja. I detta installationsexempel väljer vi 1-1/4" (32mm) avlopp rörstorlek. Använd sedan en kniv för att skära det extra.

Obs: Ju mindre rördiameter, desto högjet.

C A-B

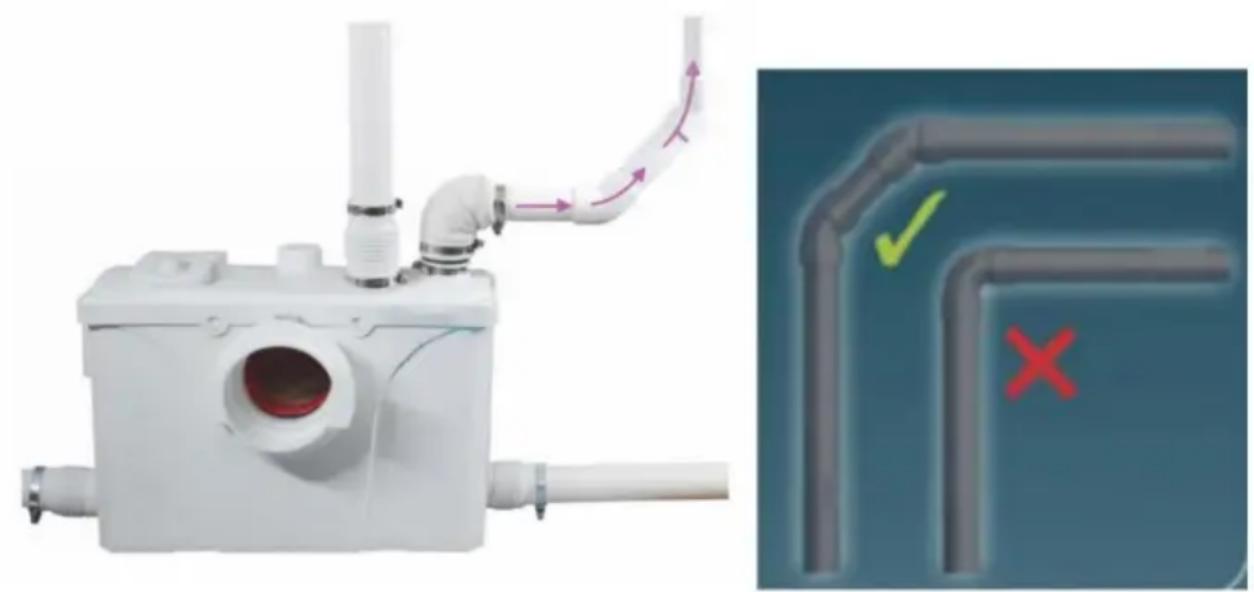

(5-3), Dessutom, i hörnet av PVC-vattenröret, se till att använda en stor armbåge som består av två 45-graders armbågar, inte en rätvinklig armbåge; annars kommer det att påverka den vertikalalyfthöjden.

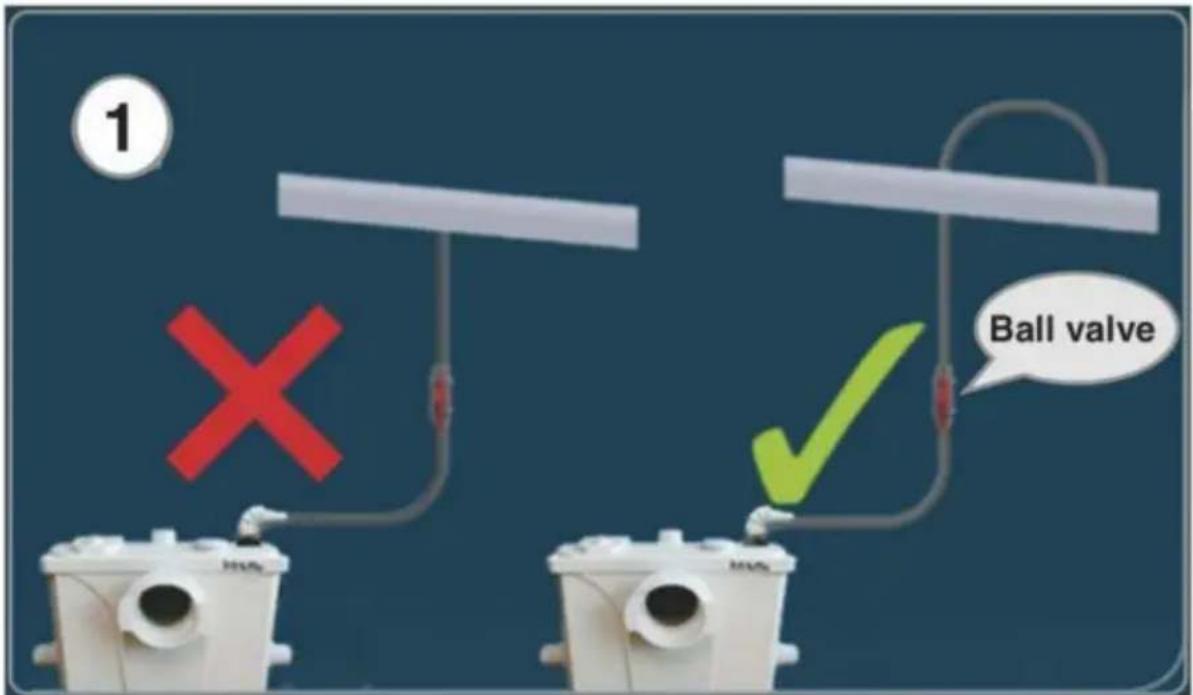

(5-4), Installera en kulventil (medföljer ej) nära vattenutloppet för att förhindra avloppsläckage när pumpen demonteras.

(5-5), Vid anslutning till huvudröret måste avloppsröret rinna in ovanifrån huvudröret för att förhindra tillbakaflöde. Enligt nedanstående:

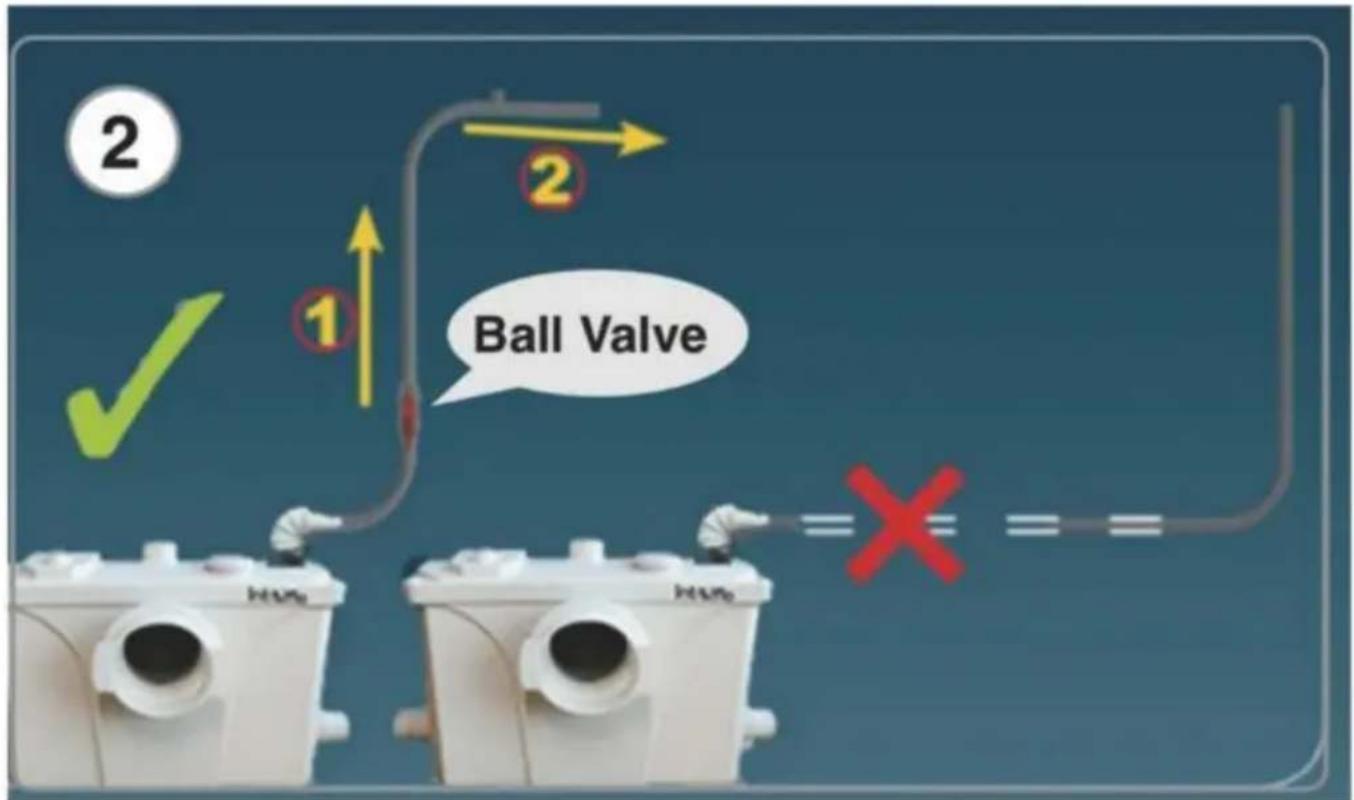

(5-6), För bästa prestanda, töm först uppåt och töm sedan av avloppsröret till huvudröret med en lutning på 2%-3%: annars kommer avloppet flöda tillbaka.

MONTERING AV ANSLUTNINGSRÖR DUSCHRUMMET

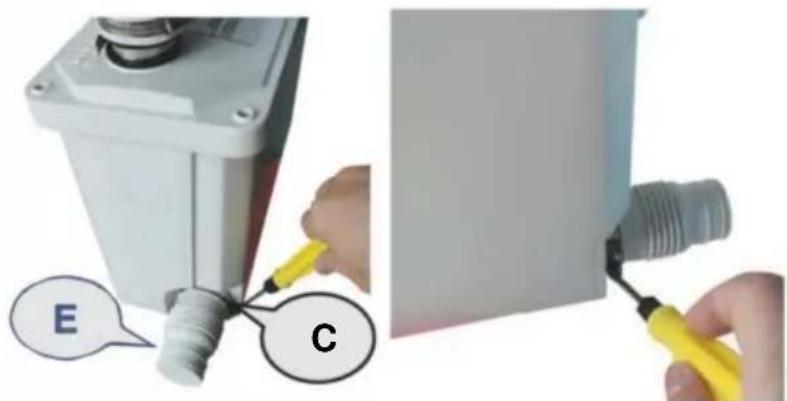

(6-1), Montera plastslangkopplingen (E) och lås den med slangklämman (C).

Det finns två inloppshål på vänster och höger sida av avloppspumpen.

De används för att koppla ihop duschrummet och handfatet. Om vatteninloppet ä inte används, den kan kopplas in med tillbekör

E C

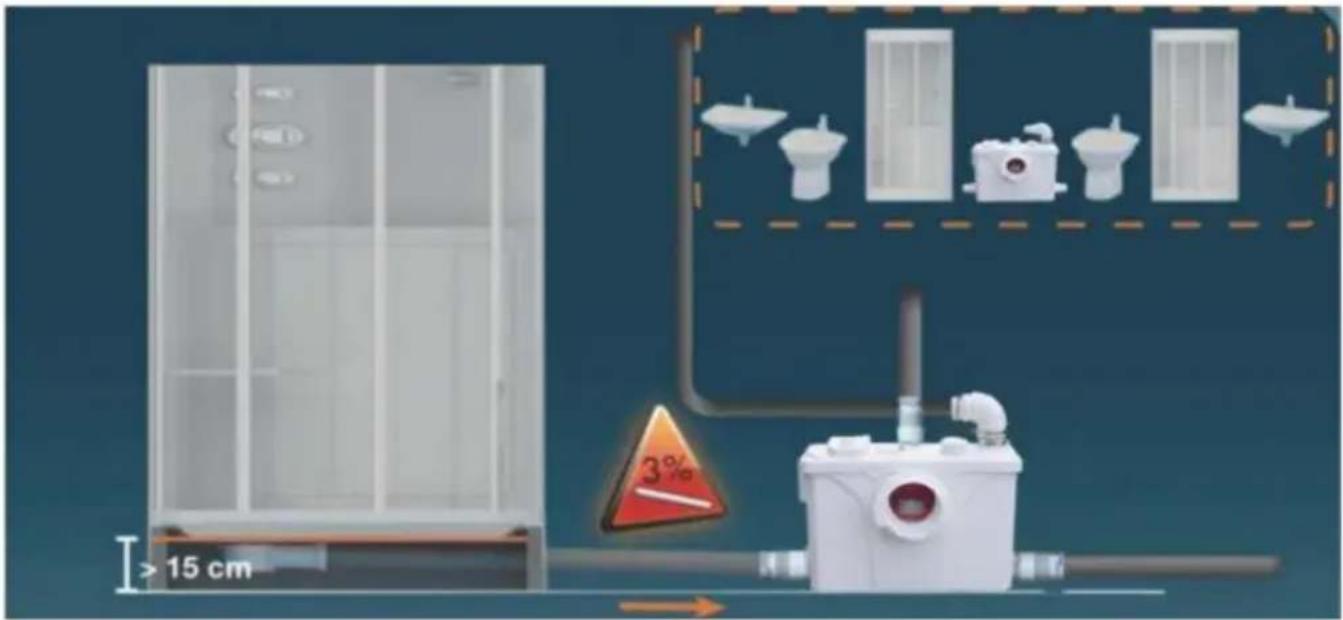

(6-2), När du installerar duschrummet kan du först installera en duschbas av trä eller järn eller bygga en cementplattform. För avloppsvatten från dusch och bad, se till att sifonens lutning är minst 3 % (0,4 tum per 40 tum) så att avloppsvattnet strömmar genom den naturlig gravitationen till enhetens position. Om andra sanitetsenheter är anslutna till avfallsledningen längs avfallskretsen, installera backventiler i lämpliga avloppsrör för att förhindra återflöde.

Obs: Se till att duschrumschassit är upphöjt till a

minsta höjd på 6 tum (15 cm). Det beror också på avståndet mellan duschrummet och pump

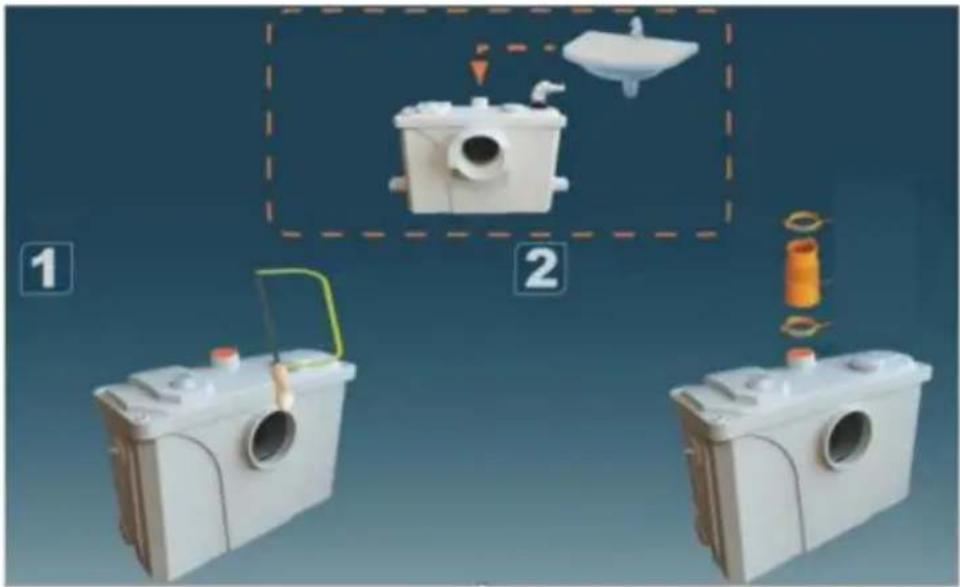

(6-3), Om du behöver ansluta mer utrustning och använda det övre vatteninloppet, öppna det med en såg och anslut det med en slang.

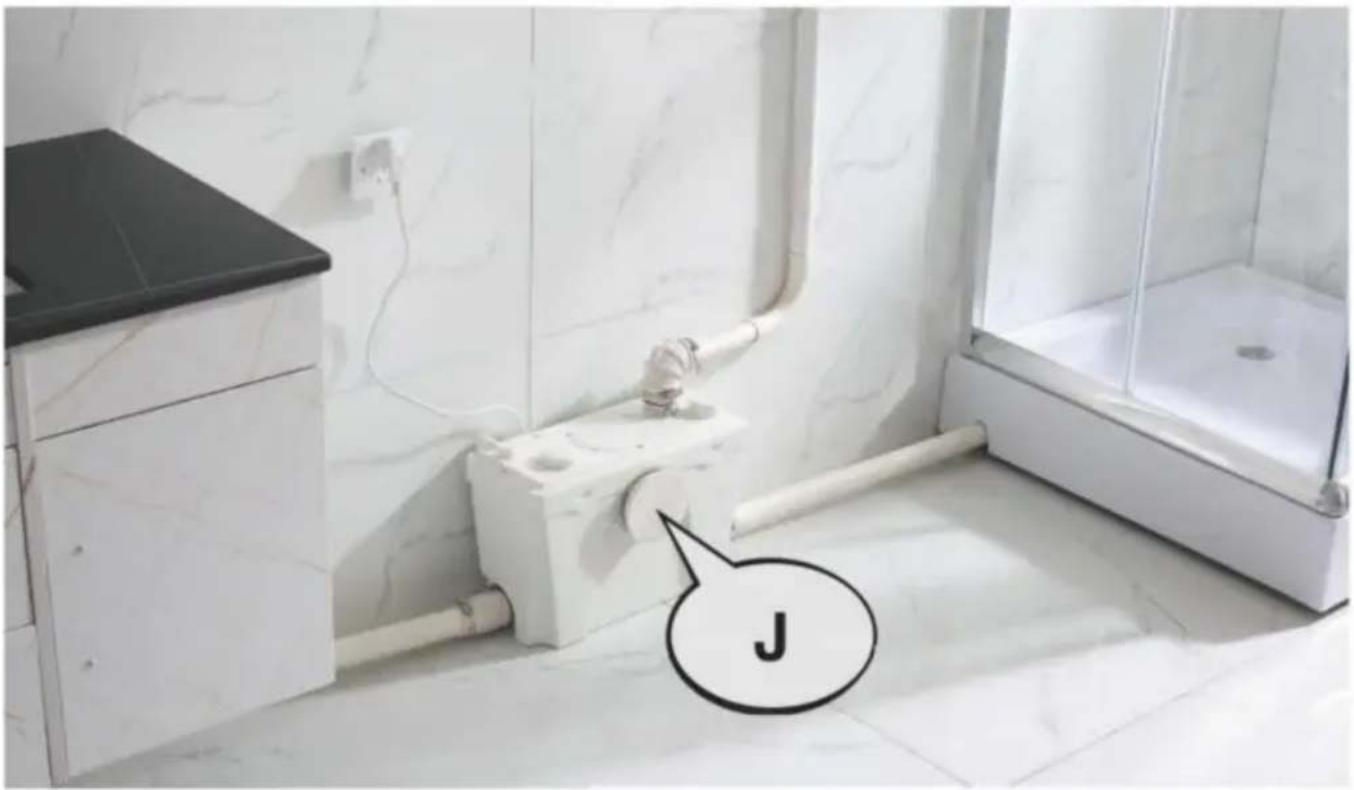

(6-4), Om toaletten inte är ansluten kan du använda locket (J) för att blockera toalettens vatteninlopp och sedan använda klämman (G) för att fixera toaletten. Anslut sedan bara handfat, duschrum ochtvättmaskin.

J

DUBBEL DEODORANTFUNKTION

Den ena är aktivt kol för att deodorisera, lägg en påse med aktivt kol i ventilen och täck den seoralentligt.

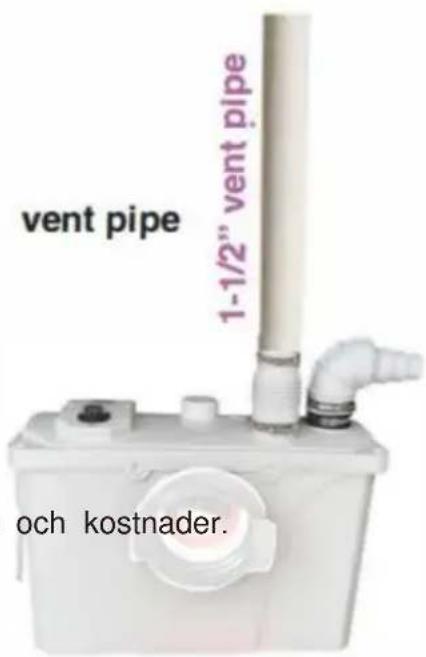

Och den andra är deodorisering med ventilation

kanaler. Se bilden till höger. Storleken på ventilationsröret är 1 -1 /2" (40 mm).

Det är också möjligt att inte installera

ventilationskanaler, vilket kommer att spara mycket problem och kostnader.

Men aktivt kol måste bytas ut en gång om året.

vent pipe 1-1/2" vent pipe och kostnader.

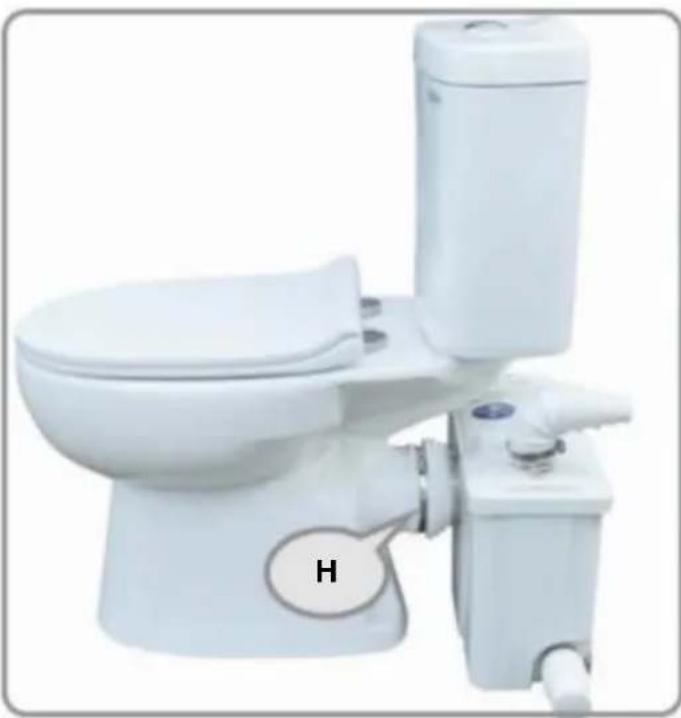

8-1, Anslut slutligen toaletten och lås den med en 110-120 mm slangklämma (H). Installationspositionen för macerationspumpen bör vara parallell med toaletten.

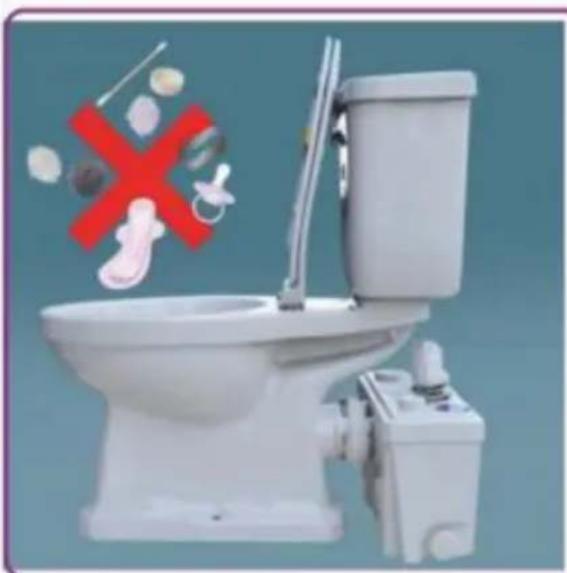

8-2, Släpp inte ut några syror, alkaloider, lösningsmedelsmålning, färgborttagningsmedel, matavfall, plastpåsar, metall som spikar, hårnålar, träbyggnadsmaterial, kattskräp eller något som kan stoppa eller skada eller korrodera enheten. Om du bortser från ovanstående kan macerationsenheten skadas och din garanti ogiltigförklaras.

ÿAnslutningen ska utföras av en kvalificerad tekniker och reglerna

för elinstallationer (NEN l010) ska uppfyllas. ÿOm

apparatens nätsladd är skadad ska den ersättas av

tillverkare eller leverantör av apparaten. Detta kommer att undvika att skapa faror. ÿ

Anslutningen av din apparat är klass I.

Anslut apparaten till ett uttag mekyddsledare.

(2) Termiskt skydd:

ÿDenna apparat är utrustad med termiskt skydd som stänger av strömförsörjning av apparaten efter överhettning av säkerhetsskäl.

När enheten återgår till normal temperatur startar den automatiskt. y Slå på den elektriska anslutningen endast när apparaten är helt

installerat.

ÿ Vid långvarig frånvaro (t.ex. semester), vattenförsörjningen till apparaten ska vara stängd. y

Utsätt inte apparaten för temperaturer under 0°C eller 50°C.

(3) Om anvisningarna inte följs kan det orsaka persolärerhetsrisker.

(4) Fel användning

Använd endast för mänskliga avföring + lösligt toalettpapper. Skador på utrustningen på grund av felaktig användning täcks inte av garantin.Några exempel på skador som orsakats av felaktig användning inkluderar slipning av bomullsull, tamponger, dambindor, trosskydd, mat, kondomer, handdukar, här och sköljning vätskor och lösningsmedel eller oljor.

FELSÖKNING

Vissa funktionsfel i kvarnen är inte praktiskt taget allvarliga. Du kan rätta till det själv. För att diagnostisera och hitta en lösning på problemet, se till diagrammet nedan. För andra fel, kontakta leverantören eller a kvalificerad fackman.

FEL	MÖJLIGA ORSAKER	LÖSNINGAR
Apparaten då och då börjar fungera	De anslutna rörledningarna är läcker	Kontrollera installationen framför av apparaten
	Backventilen läcker	Rengör eller byt ut backventilen
Motorn går som den ska, men vattnet rinner långsamt bort.	Luftaren i locket åblockerad	Rengör luftaren
Motorn går ordentligt men nonstop eller körs under en långid	Höjden eller längden på avloppet är för stor eller för många böjar används (strömavbrott)	Kontrollera installationen
	Pumpen är blockerad	Stäng av strömmen, demontera pumpen och avblockera
Motorn är inte påslagen Strömförsörjningen är inte påslagen påslagen		Slå på strömförsörjningen (upprepa)
		Kontakten är defekt
		Problemet med motorn eller sensor
Motorn skramlar med ett ljud. Det finns ett konstigt föremål i motorn motor		Ta av locket, rengör det och ta bort föremålet
Motorn surrar och roterar inte	Kondensorn är trasig eller har problem med motorn	Ta kontakt med en kvalificerad specialist eller leverantör
	Det finns ett konstigt föremål Ta av locket, rengör det och motor	Ta av locket, rengör det och ta bort föremålet
