GEBRUIKSAANWIJZING FLO700 Vevor

We blijven ons inzetten om u gereedschap tegen een concurrerende pbjedten.

'Bespaar de helft', 'Halve prijs' of andere soortgelijke uitdrukkingen die door ons worden gebruikt vertegenwoordigen slechts een schatting van de besparingen die u zou kunnen profiteren als u bepaalde gereedschappen bij ons koopt in vergelijking met de grote topmerken en betekenen niet noodzakelijkerwijs dat ze alle categorieën van aangeboden gereedschappen dekken. door ons. Wij verzoeken u vriendelijk om bij het plaatsen van een bestelling bij ons goed na te gaan of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken.

VEVOR®

TOUGH TOOLS, HALF PRICE

RIOOL POMP

MODEL:FLO700

Heeft u productvragen? Technische ondersteuning nodig? Neem dan gerust contact met ons op:

Technische ondersteuning en garantiecertificaat

Dit is de originele instructie. Lees alle instructies in de handleiding zorgvuldig door voordat u ermee aan de slag gaat. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u heeft ontvangen. Vergeef ons alstublieft dat we u niet opnieuw zullen informeren als er technologie- of software-updates zijn voor ons product.

Vriendelijke herinnering

TESTWATER

DeFLO700 is met de grootste zorg ontwikkeld en in de fabriek getest. Het is daarod mogelijk dat het testwater in het apparaahterblijft.

De apparatuur moet worden vermeden voor commercieel gebruik; de FLO700 is uitsluitend bedoeld voor gebruik binnenshuis. Het vermalerpompsysteem van het toestel is op een speciale manier geïntegreerd, wat alleen geschikt is voor toiletten met een horizontale afvoer (P-traptoilet). De maceratiepomp start automatisch wanneer een bepaald waterniveau wordt bereikt. Voor een goede werking van de slijpmachine is het noodzakelijk dat u de installatie- en onderhoudsinstructies in deze handleiding opvolgt.

Wanneer het apparaat op de juiste manier wordt geïnstalleerd en onderhouden volgens de instructies in deze gebruikershandleiding, is het zeer krachtig, veilig en betrouwbaar.

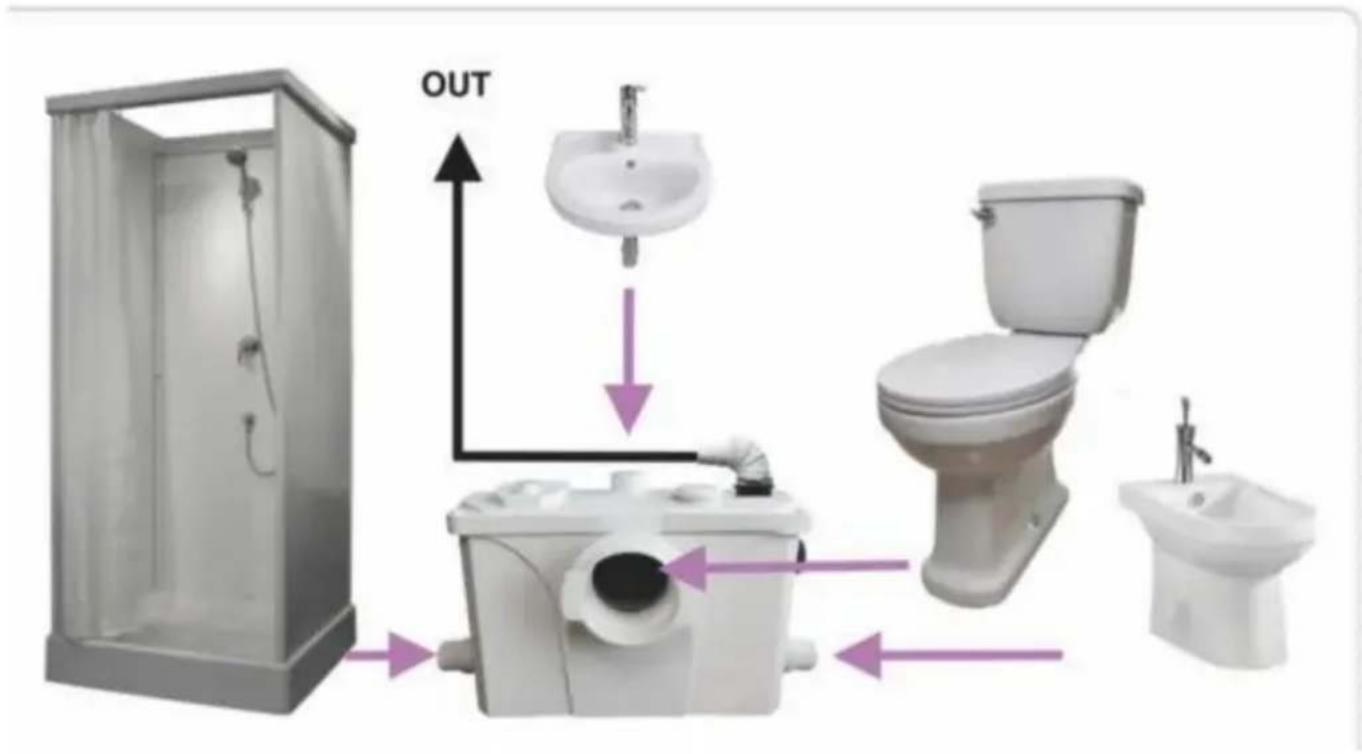

FLO700 wordt speciaal gebruikt om verbinding te makeet:

ÿ WC

ÿ Wasmachine

ÿ Douchecabine

ÿ Bidet

ÿ Wastafel

ÿ Urinoir

SPECIFICATIES

Ingangsvermogen:	700W	Maximale verticale lift:	10M
Ingangsspanning:	220-240V,50 Hz	Maximale temperatuur:	90
Geschatte stroom:	160L/MIN	Geluidsniveau:	45 dBA
Maximale horizontale lift:	100M	Mate van bescherming:	IPX4

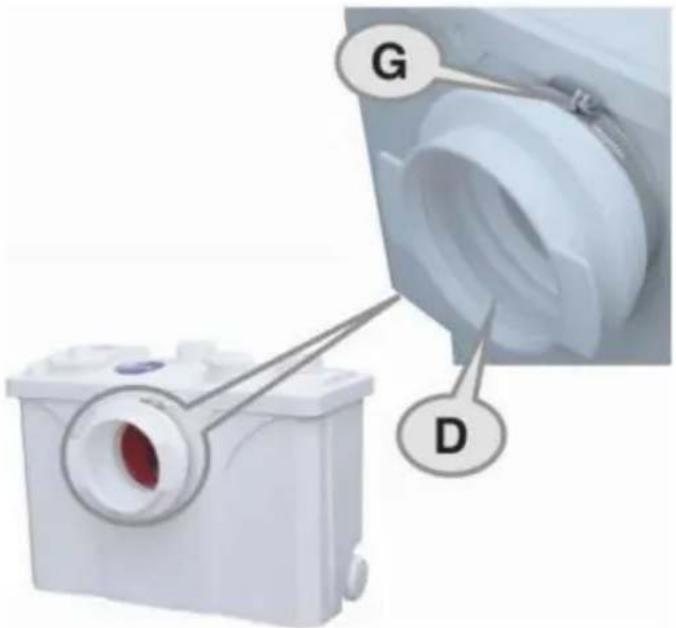

(5-1), Installeer de rubberen huls (D) op de afvalwaterpomp en zet deze vast met een slangklem van 90-110 mm (G). Zorg ervoor dat u het rubber niet achterstevoren installeert.

G D

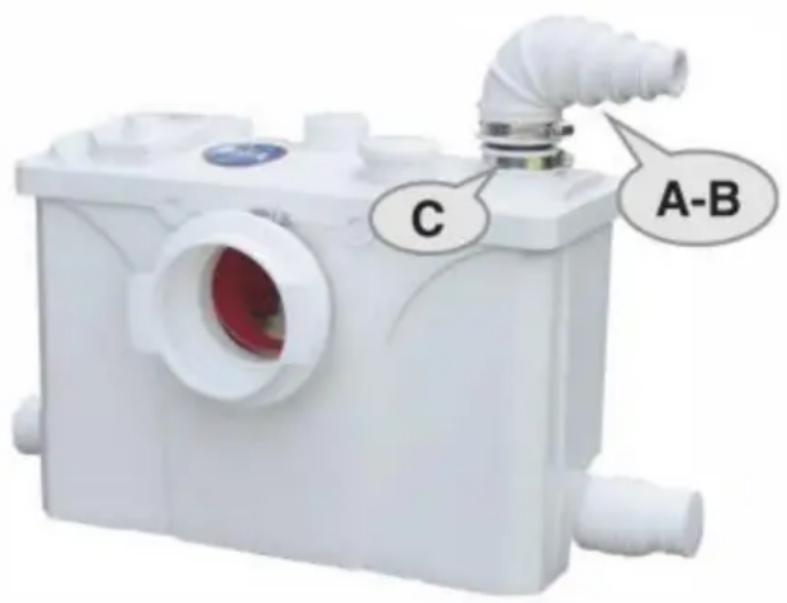

(5-2), De klant kan accessoire AB selecteren en vóór installatie controleren of de slangklem van het accessoire vergrendeld is. Vervolgens kiest de klant de maat van de afvoerleiding, deze is verkrijgbaar in I" (28mm), 1- 1/4" -5-

(32 mm), of 40 mm (l-l/4") maten. De afmetingen staan vermeld op de accessoires en de klant is vrij om te kiezen. In dit installatievoorbeeld kiezen we voor de afvoer van 1-1/4" (32 mm). buismaat. Gebruik vervolgens een mes om het overtollige af te snijden.

Opmerking: Hoe kleiner de buisdiameter, hoe hogerlilde

C A-B

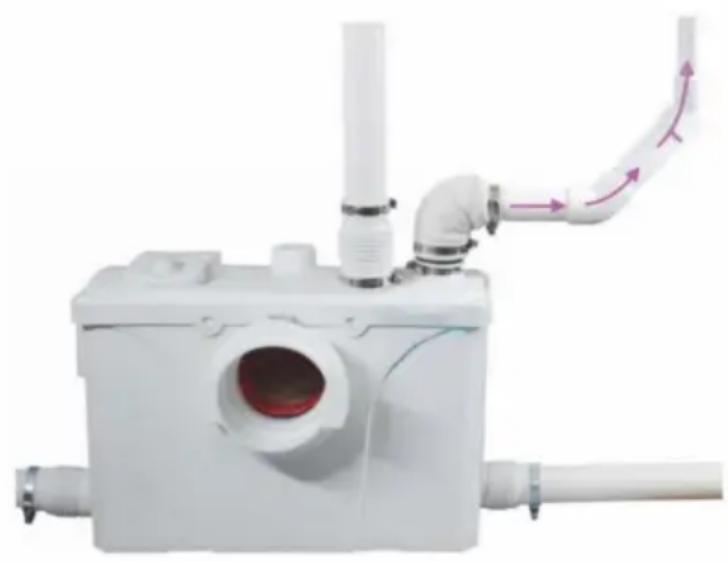

(5-3). Zorg er bovendien voor dat u op de hoek van de PVC-waterleiding een grote elleboog gebruikt die bestaat uit twee ellebogen van 45 graden, en niet een rechthoekige elleboog; anders heeft dit invloed op de verticalehoogte.

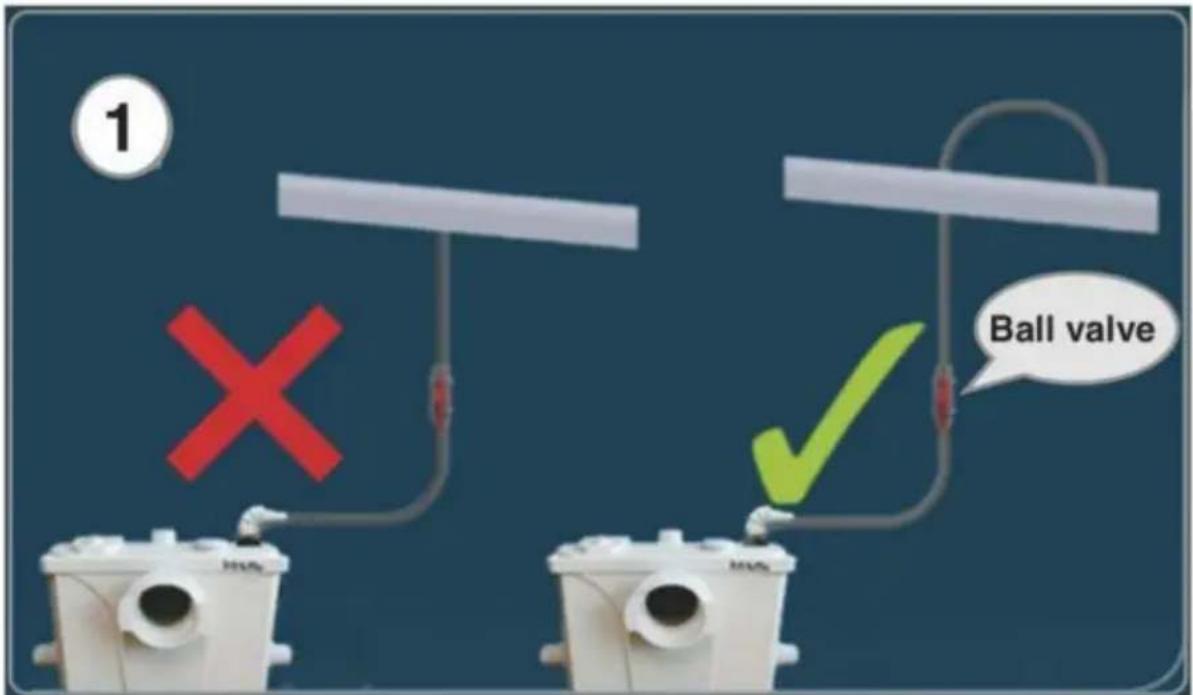

(5-4), Installeer een kogelkraan (niet meegeleverd) in de buurt van de wateruitlaat om lekkage van rioolwater te voorkomen wanneer de pomp wordt gedemonteerd.

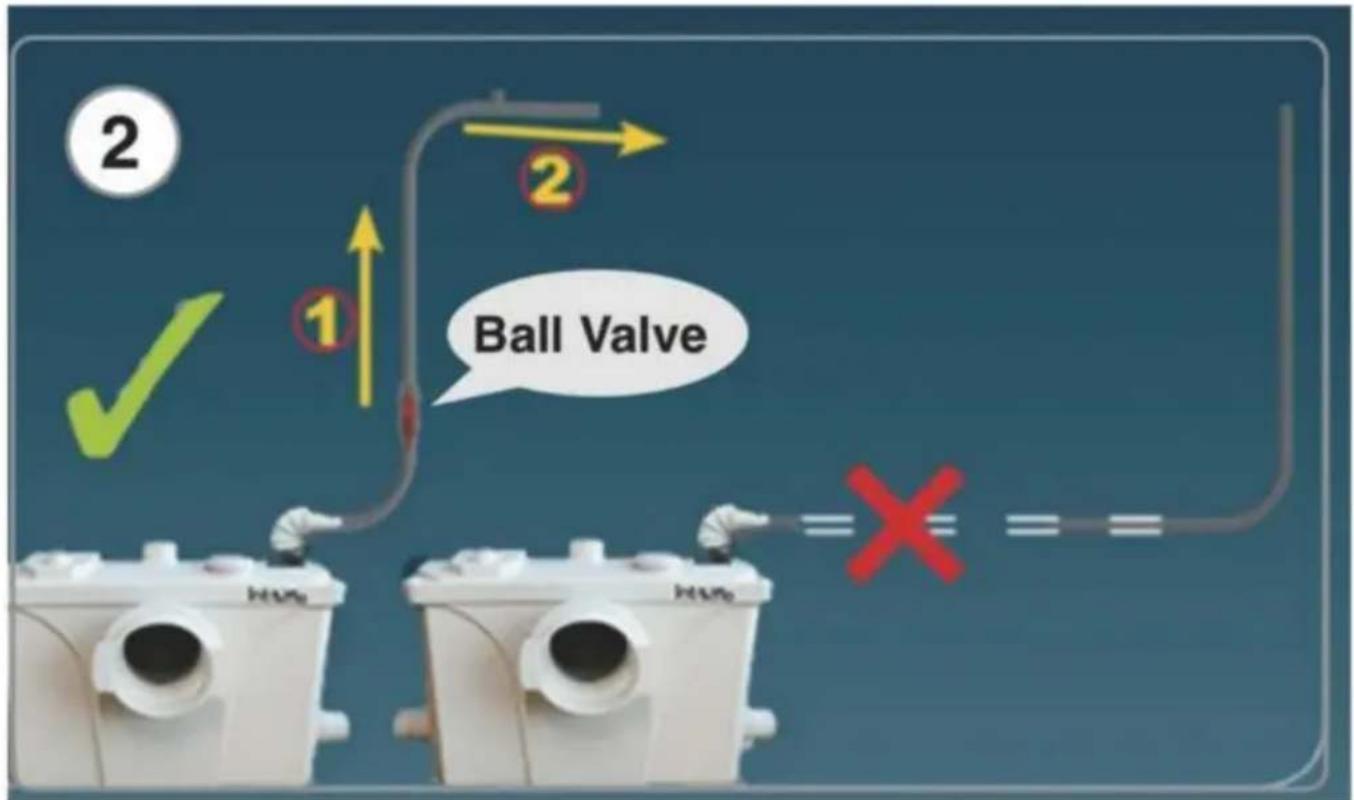

(5-5), Bij aansluiting op de hoofdleiding moet de afvoerleiding van boven de hoofdleiding naar binnen stromen om terugstroming te voorkomen. Zoals hierondergegeven:

(5-6), Voor de beste prestaties dient u eerst het water naar boven af te tappen en daarna het water af te tappen afvoerleiding naar de hoofdleiding met een helling van 2%-3%: anders loopt het riool weg terugvloeien.

INSTALLATIE VAN VERBINDINGSBUIS IN DE DOUCHERUIMTE

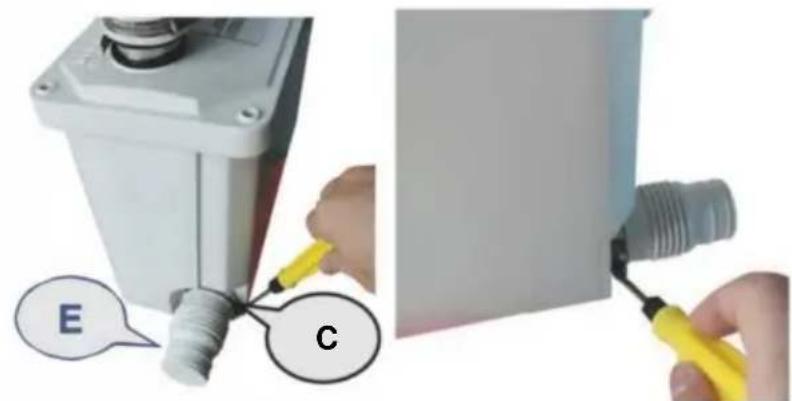

(6-1), Monteer de kunststof slangfitting (E) en zet deze vast met de slangklem (C).

Er zijn twee inlaatgaten aan de linker- en rechterkant van de rioolpomp.

Ze worden gebruikt om de doucheruimte en de wastafel met elkaar te verbinden. Als de waterinlaat dat wel is niet gebruikt, kan worden aangesloten met accessoire K.

E C

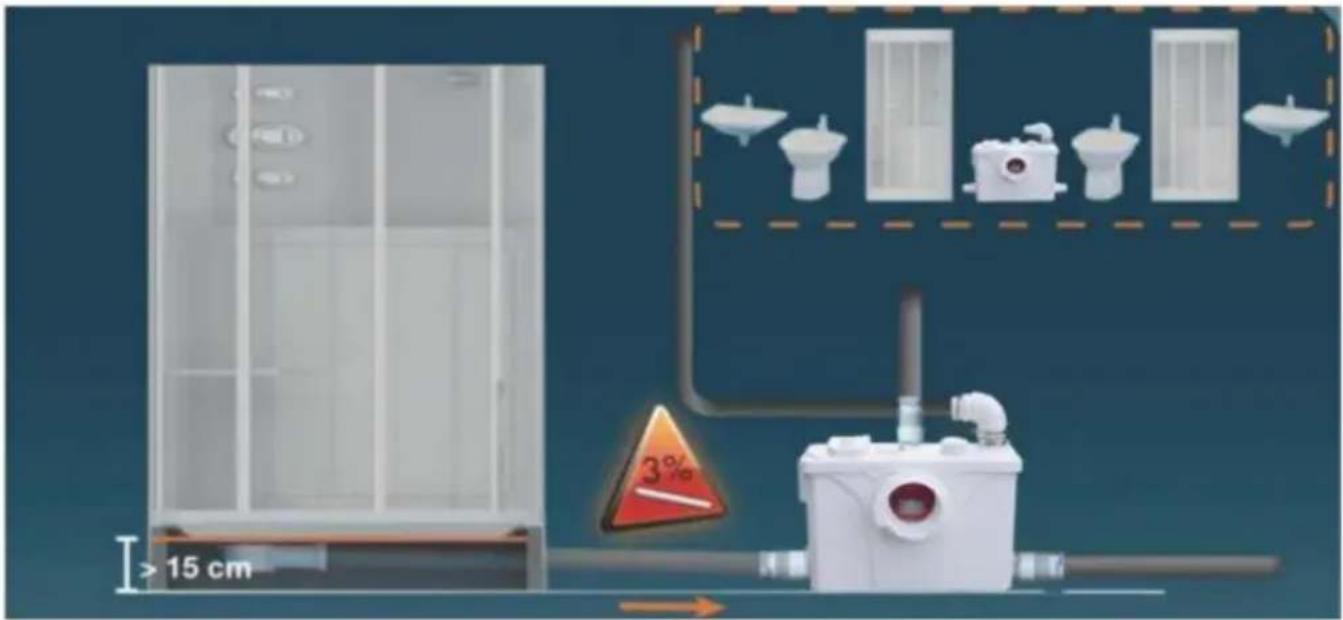

(6-2), Bij het installeren van de doucheruimte kunt u eerst een houten of ijzeren douchebak installeren of een cementplatform bouwen. Zorg er bij afvalwater uit de douche en het bad voor dat de helling van de sifon minimaal 3% bedraagt (0,4 inch per 40 inch), zodat het afvalwater door de natuurlijke zwaartekracht naar de positie van de unit stroomt. Als er andere sanitaire units zijn aangesloten op de afvoerleiding langs het afvoercircuit, installeer dan terugslagkleppen in de betreffende afvoerleidingen om terugstroming te voorkomen.

Opmerking: Zorg ervoor dat het chassis van de doucheruimte op een hoogte staat minimale hoogte van 15 cm. Het hangt ook af van de afstand tussen de doucheruimte en de pomp.

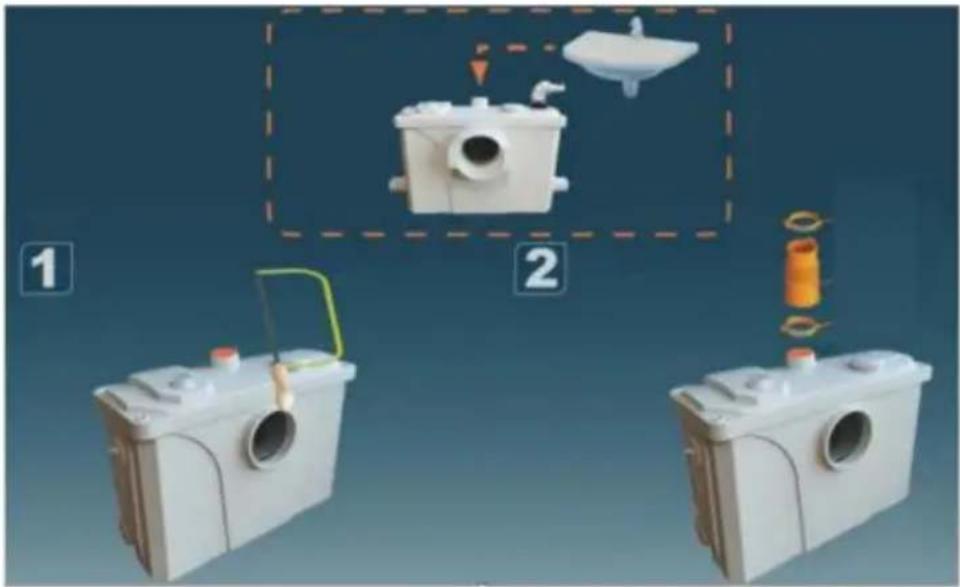

(6-3), Als u meer apparatuur moet aansluiten en de bovenste waterinlaat moet gebruiken, open deze dan met een zaag en sluit deze aan met een slang.

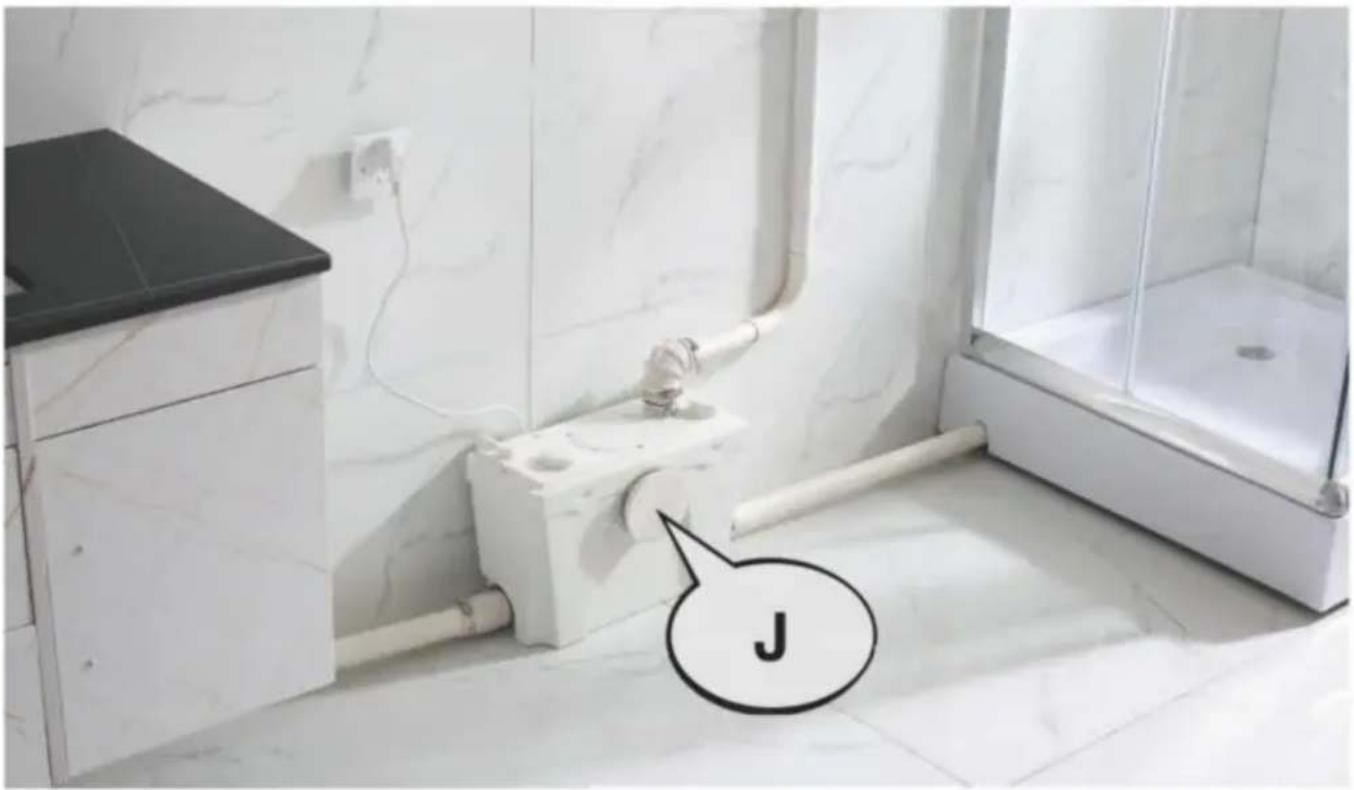

(6-4), Als het toilet niet is aangesloten, kunt u het deksel (J) gebruiken om de toiletwaterinlaa te blokkeren en vervolgens de klem (G) gebruiken om het toilet te bevestigen. Sluit dan alleen de wastafel, doucheruimte en wasmachiaan.

J

DUBBELE DEODORANTFUNCTIE

Eén is actieve kool om te ontgeuren, plaats een zak actieve kool in de ventilatieopening en bedek deze vervolgens stevig.

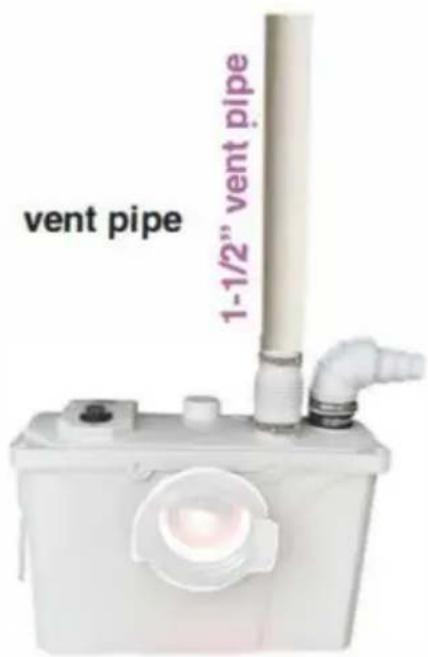

En de andere is ontgeuring met ventilatie kanalen. Zie de afbeelding rechts. De maat van de ontluchtingspijp is 1 -1 /2" (40 mm).

Het is ook mogelijk om geen ventilatiekanalen te installeren, wat veel moeite en kosten bespaart. Maar actieve kool moet één keer per jaar worden vervangen.

vent pipe 1-1/2" vent pipe

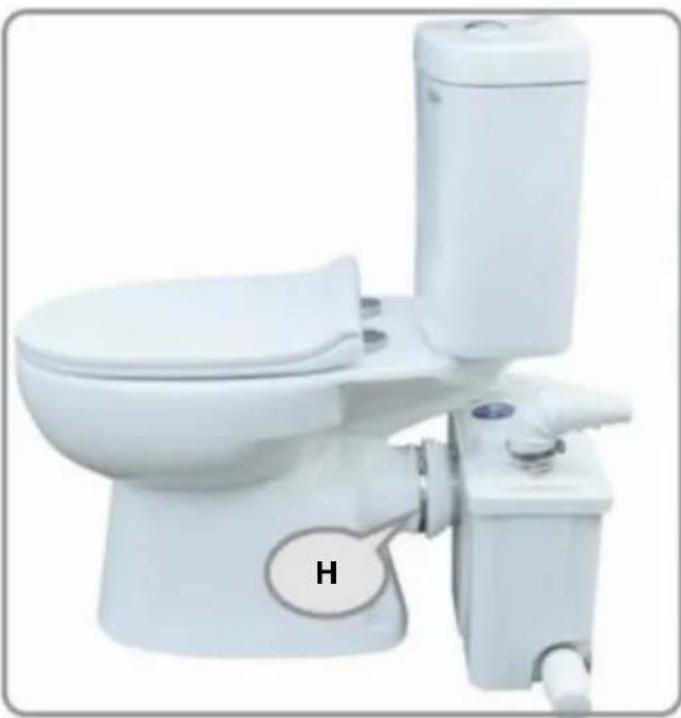

8-1. Sluit tenslotte het toilet aan en zet het vast met een slangklem van 110-120 mm (H). De installatiepositie van de maceratiepomp moet parallel zijn aantodiet.

8-2, Laat geen zuren, alkaloïden, verfoplosmiddelen, verfafbijtmiddelen, voedselafval, plastic zakken, metaal zoals spijkers, haarspelden, houten bouwmaterialen, kattenbakvulling of iets anders los dat het apparaat kan doen stoppen, beschadigen of corroderen. Als u het bovenstaande negeert, kan de maceratie-eenheid beschadigd raken en vervalt uw garantie.

ÿDe aansluiting moet worden uitgevoerd door een gekwalificeerde technicus en volgens de regels voor elektrische installaties (NEN 1010) moet worden voldaan. ïAls het netsnoer van het apparaat beschadigd is, moet het worden vervangen door de fabrikant of leverancier van het apparaat. Dit voorkomt het creëren gevaren. ï

De aansluiting van uw apparaat is klasse I.

Sluit het apparaat aan op een stopcontact ærdleidingaansluiting.

(2) Thermische beveiliging:

ÿDit apparaat is uitgerust met een thermische beveiliging, die het apparaat uitschakelt om veiligheidsredenen de stroomvoorziening van het apparaat na oververhitting uit te schakelen. Wanneer het apparaat terugkeert naar de normale temperatuur, start het automatisch.ÿSchakel de elektrische aansluiting alleen in als het apparaat volledig is ingeschakeld geïnstalleerd.

ÿ Bij langdurige afwezigheid (bijvoorbeeld vakantie) moet de watervoorziening naar de apparaat moet gesloten zijn. ÿ Stel

het apparaat niet bloot aan temperaturen onder 0°C of boven 50°C.

(3) Als de aanwijzingen niet worden opgevolgd, kan dit persoonlijke veiligheidsrivierderzaken.

(4) Verkeerd gebruik

Alleen gebruiken voor menselijke uitwerpselen+oplosbaar toiletpapier. Schade aan apparatuur als gevolg van oneigenlijk gebruik valt niet onder de garantie.Enkele voorbeelden daarvan schade veroorzaakt door oneigenlijk gebruik omvat onder meer het vermalen van watten, tampons, maandverbanden, inlegkruisjes, voedsel, condooms, handdoeken, haren en spoelen vloeistoffen en oplosmiddelen of oliën.

PROBLEMEN OPLOSSEN

Sommige storingen van de molen zijn praktisch niet ernstig. Jij kan

corrigeer het zelf. Raadpleeg voor een diagnose en het vinden van een oplossing voor het probleem naar onderstaand schema. Neem voor overige storingen contact op met de leverancier of met een gekwalificeerde professional.

STORINGEN	MOGELIJKE OORZAKEN	OPLOSSINGEN
Het apparaat af en toe begint tewerken	De aangesloten leidingen zijn dat wel lekt	Controleer de installatie aan de voorkant van het apparaat
	De terugslagklep lekt	Reinig of vervang de terugslagklep
De motor loopt naar behoren, maar het water stroomt langzaam weg.	De beluchter in het deksel is Maak de beluchter schoongeblokkeerd
De motor draait goed maar non-stop of loopt voor een lange tijd	De hoogte of lengte van de afvoer is te groot, of te veel bochten worden gebruikt (stroomstoring)	Controleer deinstallatie
	De pomp isgeblokkeerd	Schakel de stroom uit, demonteer de pomp en deblokkeren
De motor is niet ingeschakeld. De voeding is niet ingeschakeld ingeschakeld		Schakel de voeding in (herhalen)
		De stekker is defect
		Het probleem met de motor of sensor
De motor rammelt met een geluid. Er zit een vreemd voorwerp in de motor		Verwijder het deksel, maak het schoon en verwijder het voorwerp
De motor zoemt en draait niet	De condensator is kapot of is beschadigd problemen met de motor	Neem contact op met een gekwalificeerde specialist of de leverancier
	Er zit een vreemd voorwerp in de Verwijder het deksel, maak het schoon en motor	Verwijder het deksel, maak het schoon en verwijder het voorwerp
