Typ produktu	Pompa do ścieków z rozdrabniaczem
Model	FLO700
Marka	Vevor
Moc znamionowa wejściowa	700 W
Napięcie wejściowe	220-240 V, 50 Hz
Maksymalny podnoś pionowy	10 m
Maksymalny podnoś poziomy	100 m
Wydajność nominalna	160 l/min
Poziom hałasu	45 dBA
Stopień ochrony	IPX4
Maksymalna temperatura wody	90 °C
Średnice wejściowe	22/28/32 mm (zewnętrzne), 40 mm
Średnica wyjściowa	28/32/40 mm (zewnętrzne)
Przeznaczenie	Wewnątrz, podłączenie WC, prysznic, umywalka, pralka, bidet, pisuar
Rodzaj zabezpieczenia termicznego	Automatyczne wyłączenie w przypadku przegrzania, automatyczne ponowne uruchomienie
Klasa elektryczna	Klasa I (wymagane uziemienie)
Funkcja dezodoryzacji	Filtr węglowy lub odprowadzenie przewodem wentylacyjnym (40 mm)
Konserwacja	Regularne czyszczenie zaworu zwrotnego i aeratora; coroczna wymiana węgla aktywnego
Waga	Około 5 kg

Często zadawane pytania - FLO700 Vevor

Jakie urządzenia sanitarne mogę podłączyć do FLO700?

Możesz podłączyć WC, kabinę prysznicową, umywalkę, pralkę, bidet lub pisuar. Pompa posiada kilka odpowiednich wejść.

Jak zainstalować przewód odpływowy?

Użyj przewodu o średnicy 28, 32 lub 40 mm. Preferuj kolana 45°, aby uniknąć zmniejszenia wysokości podnoszenia. Zainstaluj zawór kulowy w pobliżu wyjścia, aby ułatwić demontaż.

Dlaczego moja pompa włącza się sporadycznie?

Może to być spowodowane wyciekiem w podłączonych rurach lub uszkodzonym zaworem zwrotnym. Sprawdź szczelność i wyczyść lub wymień zawór.

Co zrobić, gdy silnik pracuje, ale woda płynie wolno?

Wyczyść aerator znajdujący się w pokrywie. Zablokowanie aeratora zmniejsza przepływ.

Jakich materiałów nie wyrzucać do rozdrabniacza?

Nie wprowadzaj kwasów, zasad, rozpuszczalników, odpadków żywnościowych, plastików, metali, drewna, żwirku dla kota, chusteczek, tamponów, podpasek, prezerwatyw, włosów ani olejów. Spowoduje to uszkodzenie urządzenia i unieważnienie gwarancji.

Jak konserwować system dezodoryzacji?

Filtr węglowy należy wymieniać raz w roku. Jeśli używasz przewodu wentylacyjnego, upewnij się, że jest to PVC o średnicy 40 mm i jest prawidłowo podłączony.

Czy mogę używać pompy na zewnątrz?

Nie, FLO700 jest przeznaczony wyłącznie do użytku wewnętrznego. Jego stopień ochrony IPX4 chroni przed zachlapaniem, ale nie przed warunkami atmosferycznymi.

Co zrobić, gdy silnik nie uruchamia się?

Sprawdź zasilanie elektryczne i gniazdko. Jeśli wszystko jest w porządku, problem może dotyczyć silnika lub czujnika. Skontaktuj się z wykwalifikowanym specjalistą.

Jak odblokować pompę, jeśli się zablokuje?

Odłącz zasilanie, zdemontuj pompę, usuń obcy przedmiot i wyczyść. Dokładnie zmontuj przed ponownym podłączeniem.

Jaka jest gwarancja na FLO700?

Sprawdź elektroniczny certyfikat gwarancyjny na stronie www.vevor.com/support. Gwarancja nie obejmuje uszkodzeń spowodowanych niewłaściwym użytkowaniem.

INSTRUKCJA OBSŁUGI FLO700 Vevor

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/pport

POMPA ŚCIEKOWA

INSTRUKCJA INSTALACJI S

MODEL:FLO700

Nadal dokładamy wszelkich starań, aby zapewnić Państwu narzędzia w konkurencyjeneje.

„Zaoszczędź o połowę”, „o połowę ceny” lub inne podobne wyrażenia używane przez nas przedstawiają jedynie szacunkową oszczędność, jaką możesz zyskać kupując u nas określone narzędzia w porównaniu z głównymi najlepszymi markami i niekoniecznie oznaczają uwzględnienie wszystkich kategorii oferowanych narzędzi przez nas. Przypominamy, aby podczas składania zamówienia u nas dokładnie sprawdzić, czy faktycznie oszczędzasz połowę w porównaniu z czołowymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

POMPA ŚCIEKOWA

MODEL:FLO700

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Śmiało możesz się z nami skontaktować:

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

To jest oryginalna instrukcja. Przed przystąpieniem do obsługi prosimy o dokładne zapoznanie się ze wszystkimi instrukcjami. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu zależy od produktu, który otrzymałeś. Proszę wybaczyć nam, że nie będziemy ponownie informować Państwa, jeśli pojawią się jakieś aktualizacje technologii lub oprogramowania naszegoduktu.

Uprzejme przypomnienie

FLO700 został opracowany z najwyższą starannością i jest testowany w fabryce. Dlatego możliwe jest, że woda testowa pozostanie urządzeniu.

Należy unikać stosowania tego sprzętu w celach komercyjnych; FLO700 jest przeznaczony wyłącznie do użytku w pomieszczeniach zamkniętych. System pompy rozdrabniającej urządzenia jest zintegrowany w specjalny sposób, który nadaje się tylko do toalet z poziomym odpływem (toaleta z syfonem P). Pompa macerująca uruchamia się automatycznie po osiągnięciu określonego poziomu wody. Dla prawidłowego działania szlifierki konieczne jest przestrzeganie wskazówek dotyczących montażu i konserwacji zawartych w niniejszej instrukcji.

Prawidłowo zainstalowane i konserwowane zgodnie z instrukcjami zawartymi w niniejszej instrukcji obsługi, urządzenie jest bardzo wydajne, bezpieczne i niezawodne.

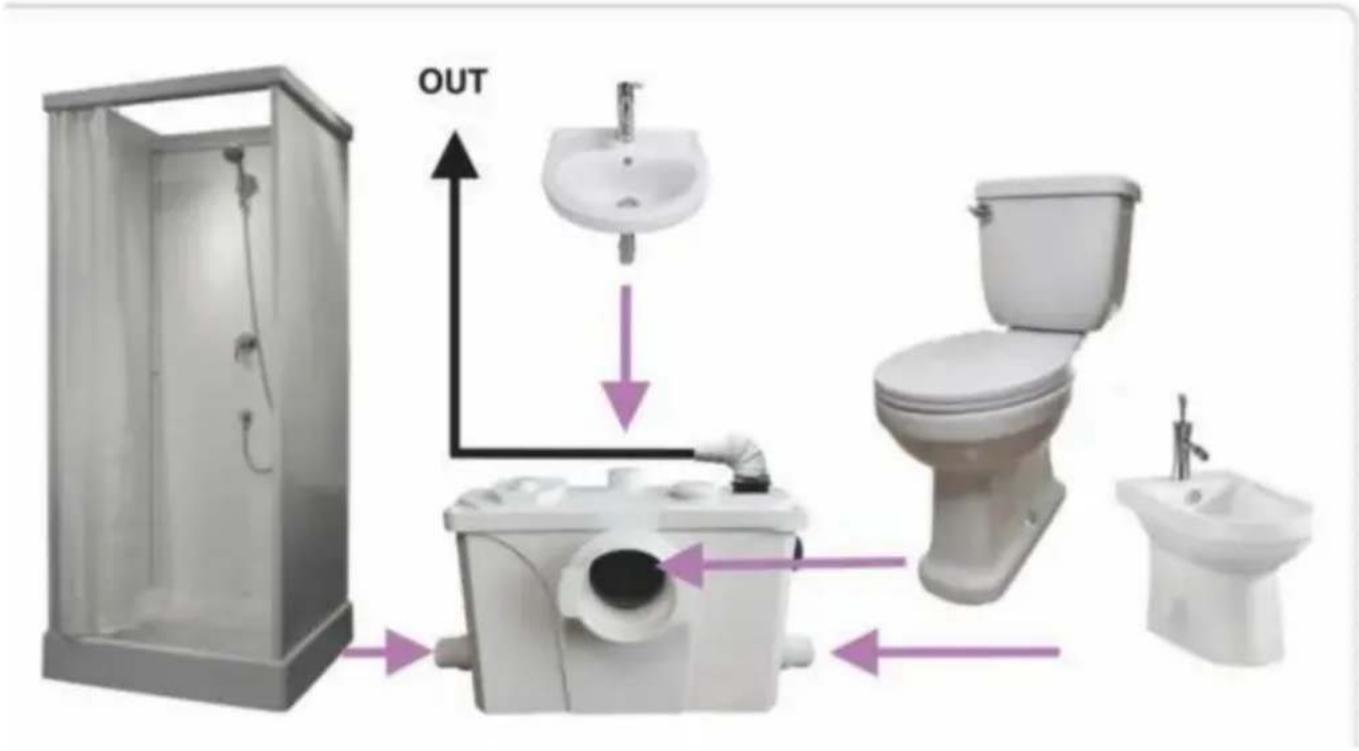

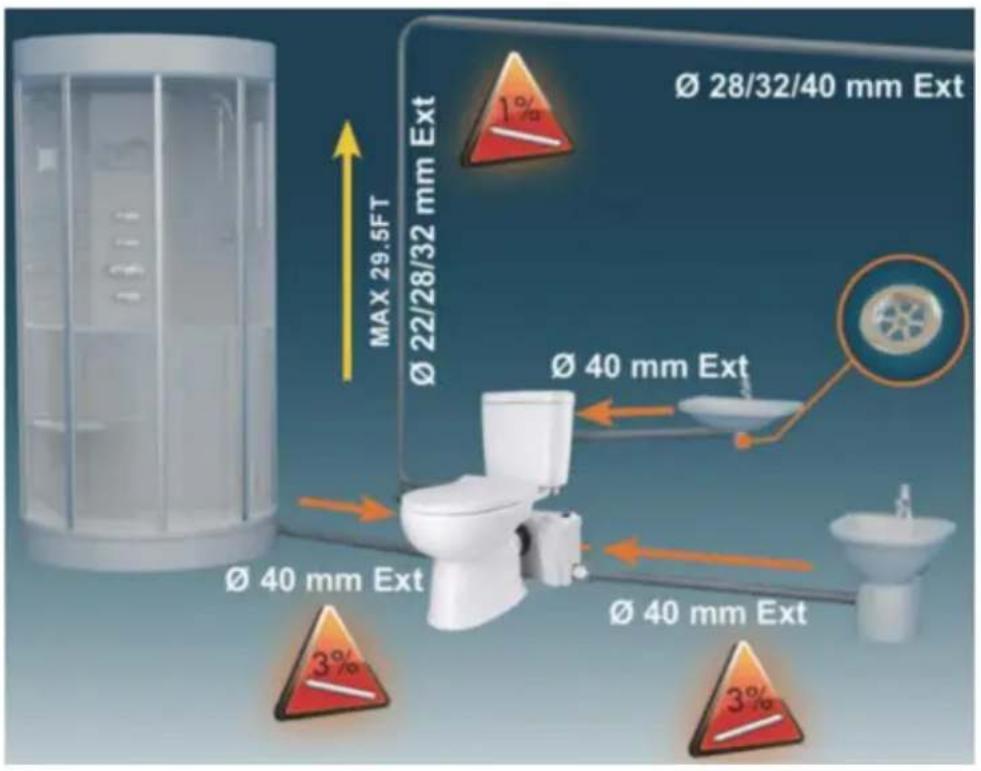

FLO700 jest specjalnie używany do łączenia

toaleta

Pralka

Kabina prysznicowa

Bidet

Umywalka

Pisuar

SPECYFIKACJE

Moc wejściowa:	700 W	Maksymalne podniesienie pionowe:	10M
Napięcie wejściowe:	220-240V, 50 Hz	Maksymalna temperatura:	90°C
Przepływ znamionowy:	160L/MIN	Poziom hałasu:	45 dBA
Maksymalny poziom podnoszenia:	100M	Stopień ochrony:	IPX4

LISTA AKCESORIÓW

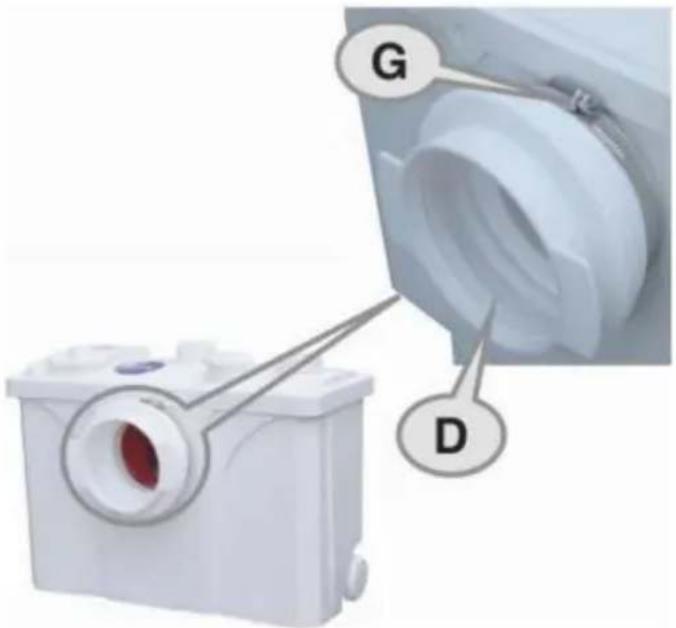

(5-1), Zamontuj gumową tuleję (D) na pompie ściekowej i zablokuj ją za pomocą opaski zaciskowej 90-11 mm (G). Uważaj, aby nie zamontować gurnywrotnie.

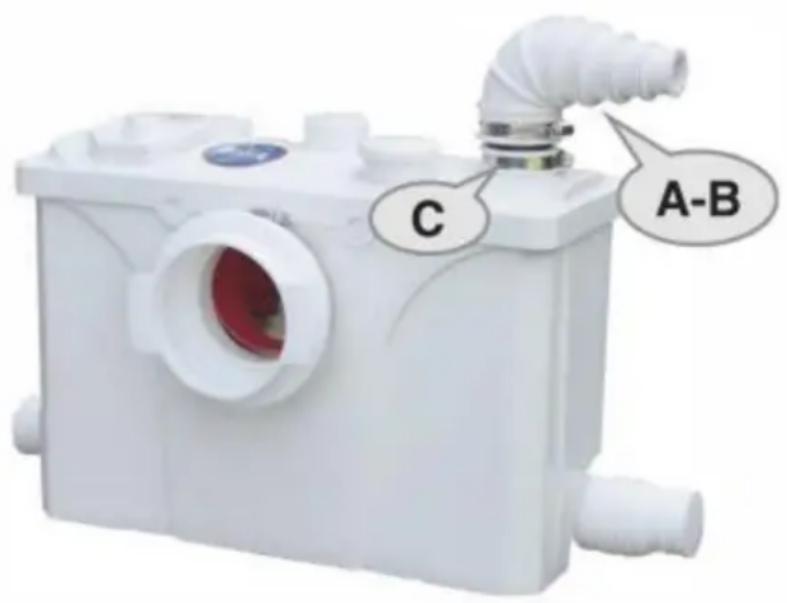

(5-2), Klient może wybrać akcesorium AB i przed montażem sprawdzić, czy zacisk węża akcesorium jest zablokowany. Następnie klient wybiera rozmiar rury spustowej, która jest dostępna w l" (28mm), 1- 1/4" -5-

(32mm) lub 40mm (l-l/4"). Wymiary są podane na akcesoriach, a klient ma swobodę wyboru. W tym przykładzie instalacji wybieramy odpływ 1-1/4"(32mm) wielkość rury. Następnie użyj noża, aby odciąć dodatkową część.

Uwaga: Im mniejsza średnica rury, tym większyok.

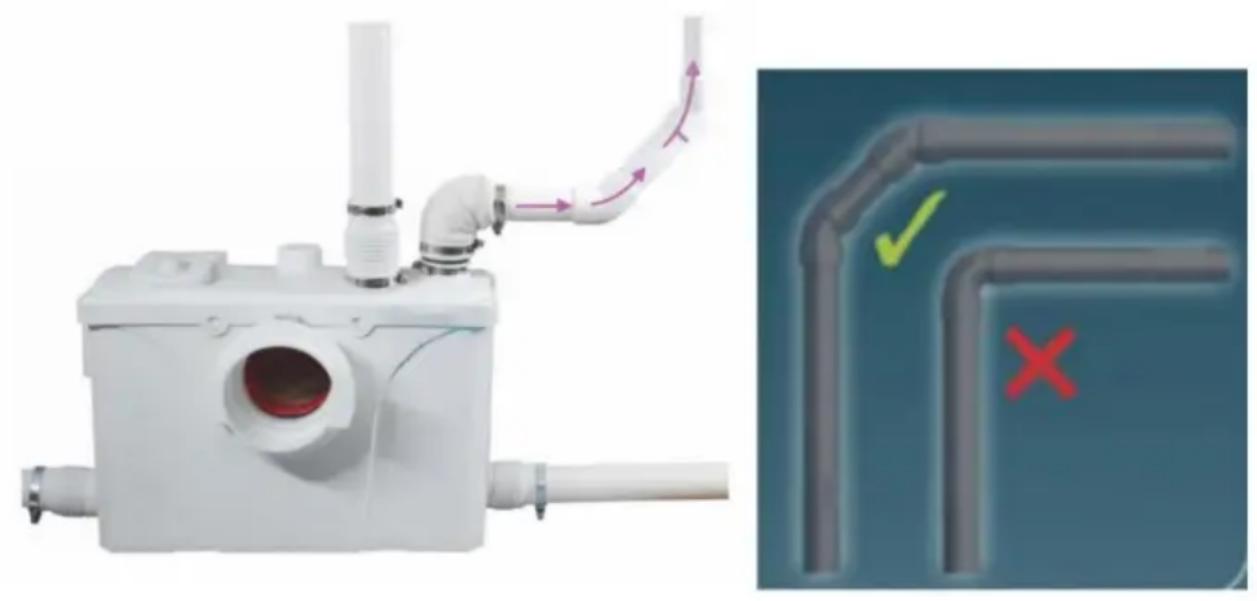

(5-3). Ponadto w narożniku rury wodociągowej z PCV należy zastosować duże kolanko składające się z dwóch kolanek 45 stopni, a nie kolanka prostokątnego; w przeciwnym razie wpłynie to na wysokość podnoszenia w pionie.

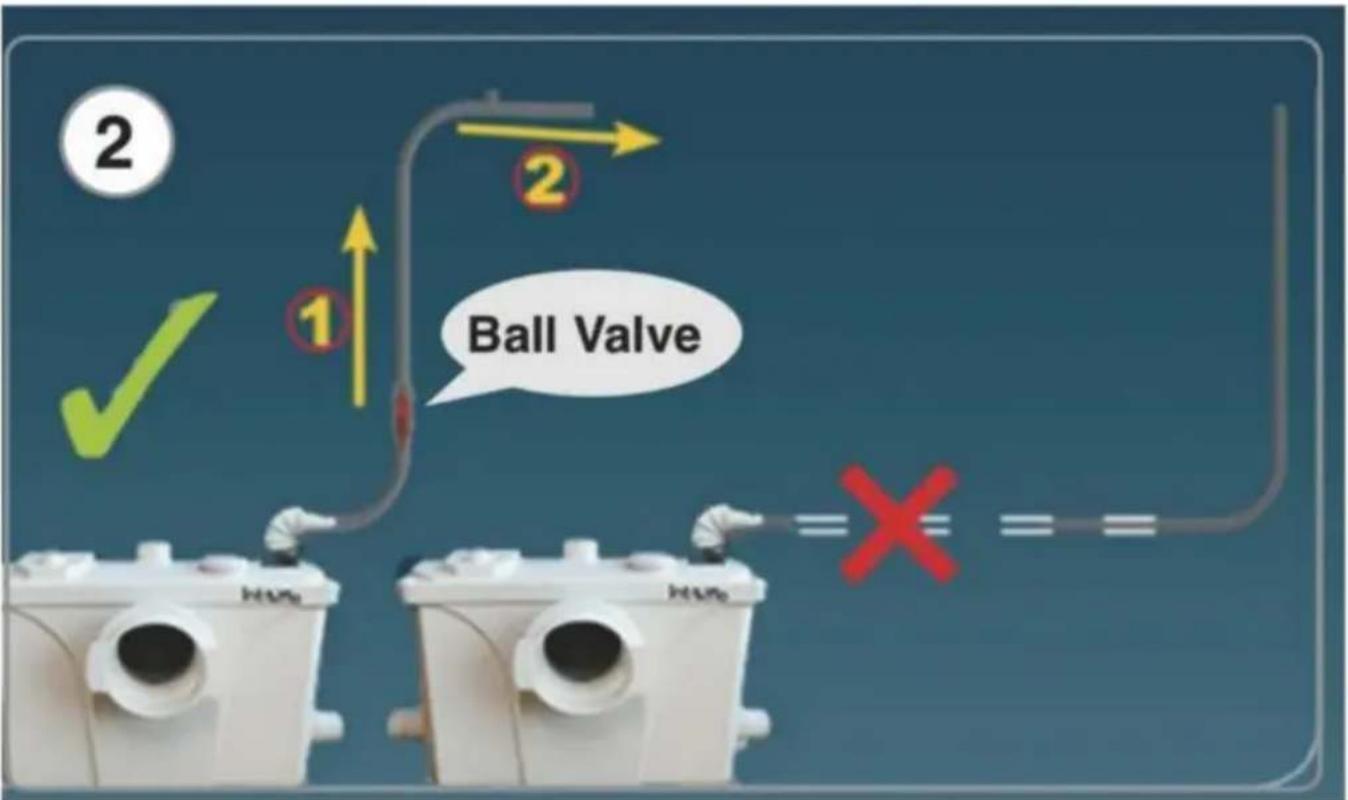

(5-4). Należy zainstalować zawór kulowy (nie dostarczony) w pobliżu wylotu wody, aby zapobiec wyciekaniu ścieków po demontażu pompy.

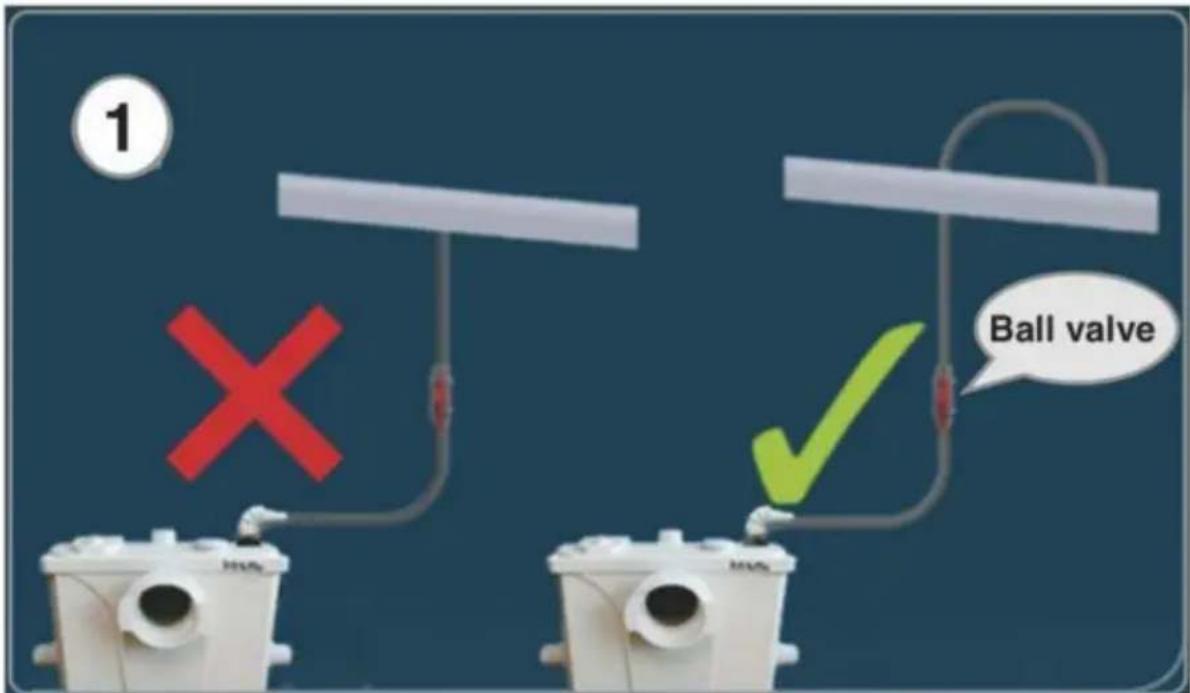

(5-5), Podczas podłączania do głównej rury, rura spustowa musi dopływać znad głównej rury, aby zapobiec przepływowi wstecznemu. Jak pokazanizej:

(5-6), Aby uzyskać najlepszą wydajność, należy najpierw spuścić wodę do góry, a następnie spuścić wodę rurę spustową do rury głównej pod kątem 2%-3%: w przeciwnym razie ścieki słątnie płynąć zpowrotem.

MONTAŻ RURY ŁĄCZĄCEJ W PRYSZNICU

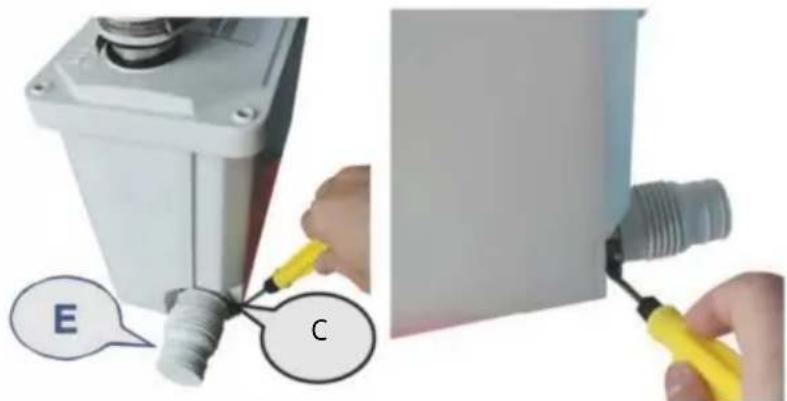

(6-1), Zamontuj plastikową złączkę węża (E) i zablokuj ją za pomocą opaski zaciskowej (C).

Po lewej i prawej stronie pompy ściekowej znajdują się dwa otwory wlotowe.

Służą do łączenia kabiny prysznicowej i umywalki. Jeśli dopływ wody jest

nieużywany, można go podłączyć za pomocą akcesoriu km

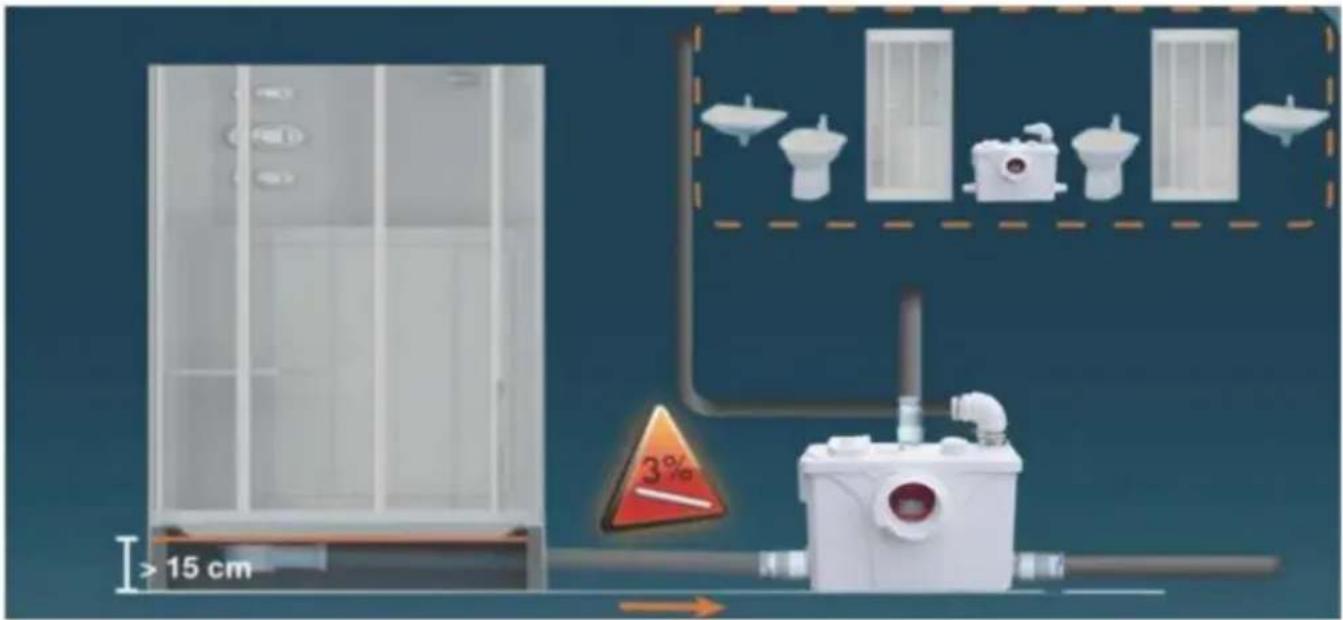

(6-2), Instalując kabinę prysznicową, najpierw można zainstalować drewniany lub żelazny brodzik lub zbudować platformę cementową. W przypadku ścieków z prysznica i wanny należy upewnić się, że nachylenie syfonu wynosi co najmniej 3% (0,4 cala na 40 cali), tak aby ścieki przepływały pod wpływem siły ciężkości do położenia urządzenia. Jeśli do przewodu odprowadzającego wzdłuŜ obwodu odprowadzającego podłączone są inne urządzenia sanitarne, w odpowiednich rurach odpływowych należy zainstalować zawory zwrotne, aby zapobiec przepływowi zwrotnemu.

Uwaga: Upewnij się, że podwozie kabiny prysznicowej jest podniesione do wysokości A minimalna wysokość 6 cali (15 cm). Zależy to również od odległości między kabiną prysznicową a pompą.

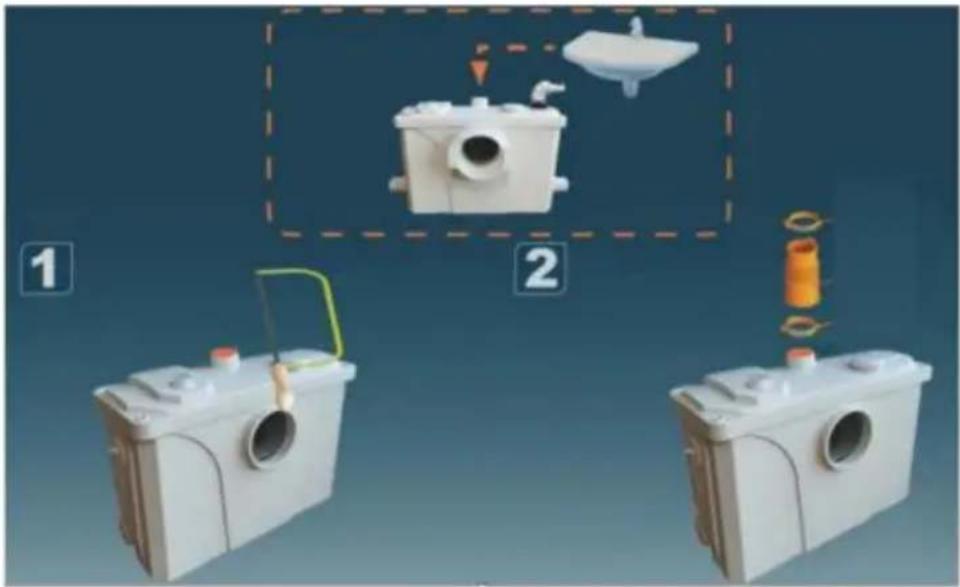

(6-3), Jeżeli chcesz podłączyć więcej urządzeń i skorzystać z górnego dopływu wody, należy otworzyć go piłą i podłączyć wężem.

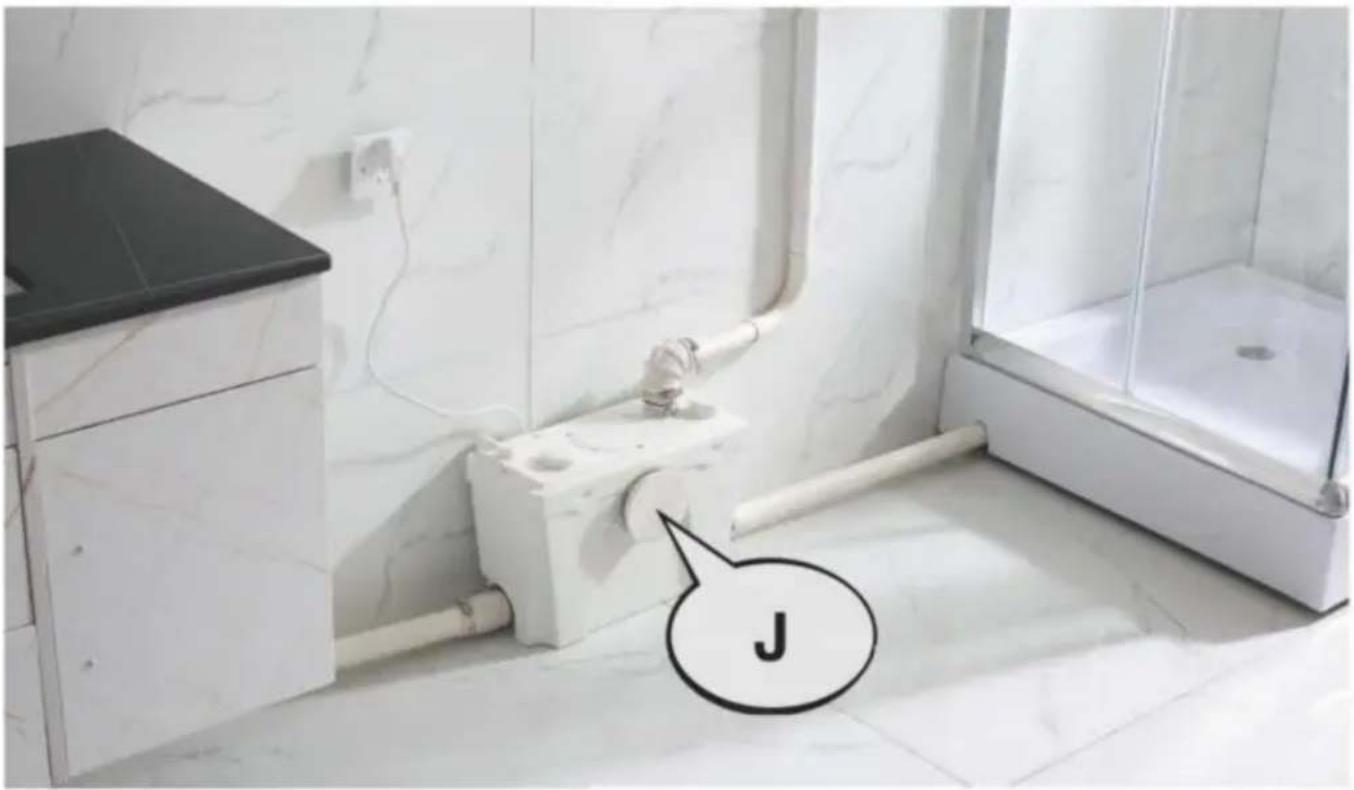

(6-4), Jeżeli toaleta nie jest podłączona, możesz użyć pokrywy (J) do zablokowania dopływu wody do toalety, a następnie użyć zacisku (G) do zamocowania toalety. Następnie podłącz tylko zlew, kabinę prysznicowąpiralkę.

PODWÓJNA FUNKCJA DEZODORANTU

Jednym z nich jest węgiel aktywny, który służy do dezodoryzacji, należy włożyć worek węgla aktywnego do otworu wentylacyjnego, a następnie szczelnie go przykryć.

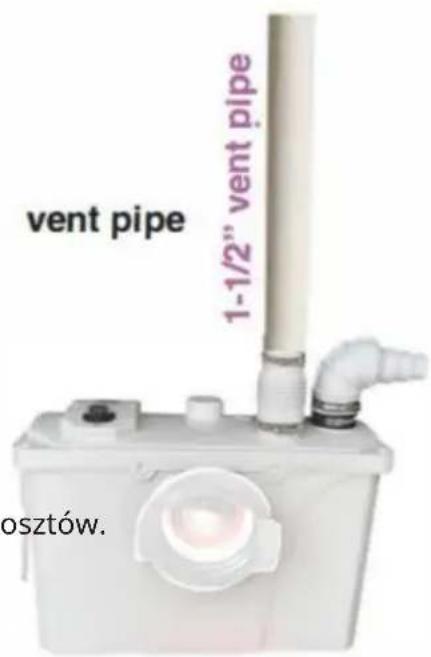

Drugi to dezodoryzacja z wentylacją

kanały. Spójrz na zdjęcie po prawej stronie. Rozmiar rury odpowietrzającej wynosi 1 -1/2" (40 mm).

Można również nie instalować kanałów

wentylacyjnych, co pozwoli zaoszczędzić wiele kłopotów i kosztów.

Ale węgiel aktywny należy wymieniać raz w roku.

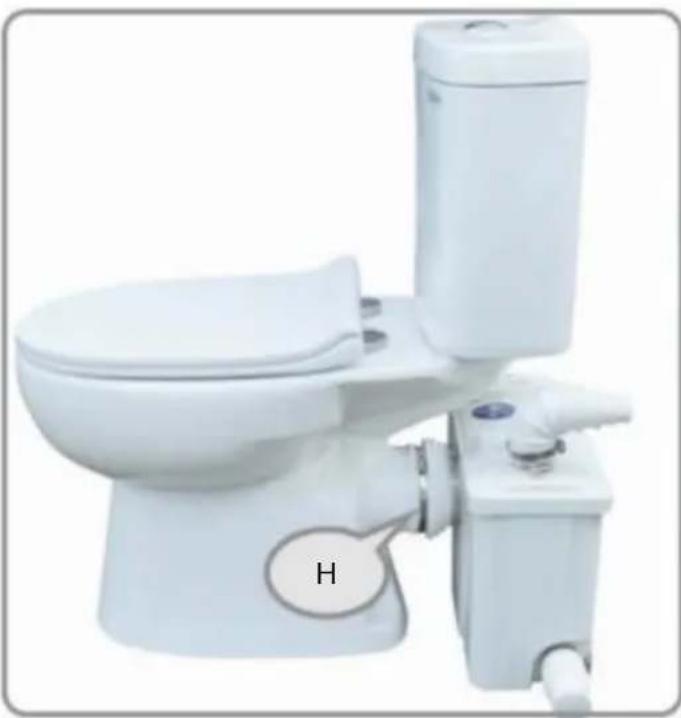

8-1, Na koniec podłącz toaletę i zablokuj ją za pomocą opaski zaciskowej 110-120 mm (H). Montaż Pozycja pompy macerującej powinna być równoległa toalety.

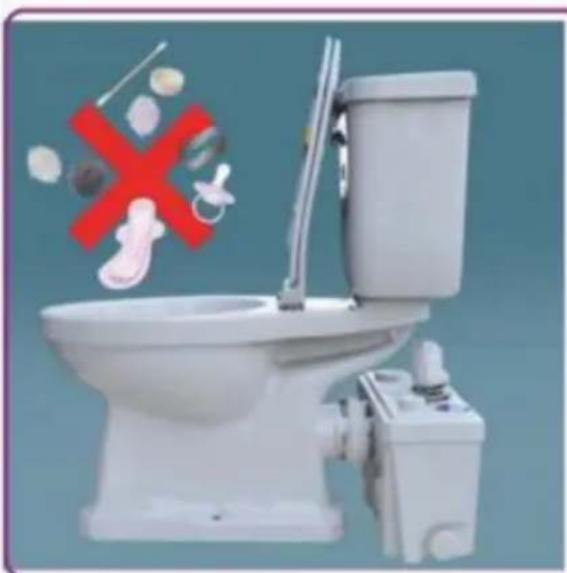

8-2, Nie należy wylewać żadnych kwasów, alkaloidów, rozpuszczalników malarskich, środków do usuwania farb, odpadów spożywczych, toreb plastikowych, metalu, takiego jak gwoździe, szpilki do włosów, drewnianych materiałów budowlanych, kuwety dla kotów ani niczego, co mogłoby zatrzymać, uszkodzić lub skorodować urządzenie. Zlekceważenie powyższego może spowodować uszkodzenie jednostki macerującej i unieważnienie gwarancji.

(1)Instalacja elektryczna:

Podłączenie powinno zostać wykonane przez wykwalifikowanego technika i przestrzegać zasad dla instalacji elektrycznych (NEN 1010). Jeżeli przewód zasilający urządzenia jest uszkodzony, należy go wymienić w autoryzowanym serwisie producentem lub dostawcą urządzenia. Pozwoli to unikratworzenia

niebezpieczeństwa. s Podłączenie Twojego urządzenia jest klasy I. Podłącz urządzenie do gniazdka z przyłączem przewodchronnego.

(2) Ochrona termiczna:

To urządzenie jest wyposażone w zabezpieczenie termiczne, które wyłącza zasilanie urządzenia po przegrzaniu ze względów bezpieczeństwa. Gdy urządzenie powróci do normalnej temperatury, uruchomi się automatycznie. Włączaj przyłącze elektryczne tylko wtedy, gdy urządzenie jest w pełni naładowane zainstalowany.

W przypadku dłuższej nieobecności (np. urlop), doprowadzenie wody do urządzenie powinno być zamknięte. Nie wystawiaj urządzenia na działanie temperatur poniżej 0°C i powyżej

(3) Niezastosowanie się do wskazówek może spowodować zagrożenie bezpieczeństwa osobistego.

(4) Niewłaściwe użycie

Stosować wyłącznie do odchodów ludzkich + rozpuszczalnego papieru toaletowego. Uszkodzenie sprzętu z powodu niewłaściwego użytkowania nie są objęte gwarancją. Niektóre przykładuszkodzenia powstałe na skutek niewłaściwego użytkowania to m.in. rozcieranie waty,tamponów, podpasek, wkładek higienicznych, jedzenia, prezerwatyw, ręczników, włosów i płukania ciecze i rozpuszczalniki lub oleje.

Niektóre awarie szlifierki nie są praktycznie poważne. Możesz

popraw to sam. Aby zdiagnozować i znaleźć rozwiązanie problemu, patrz

do poniższego schematu. W przypadku innych usterek należy skontaktować się z dostawcą lub a

wykwalifikowany profesjonalista.

AWARIE	MOŻLIWE PRZYCZYNY	ROZWIĄZANIA
Urządzenie sporadycznie zaczynapracować	Połączone rurociągi są wyciek	Sprawdź instalację z przodu urządzenia
	Zawór zwrotnyprzecieka	Oczyścić lub wymienić zawóźwrotny
Silnik pracuje prawidłowo, ale woda płynie powoli z dala.	Perlator w pokrywie jestablokowany	Wyczyść aerator
Silnik pracuje prawidłowo, ale bez przerwy lub działa przez długiczas	Wysokość lub długość odpływu jest za duży lub za dużo zakrętów są używane (awaria zasilania)	Sprawdź instalację
	Pompa jest zablokowana	Wyłącz zasilanie, zdemontować pompę i odblokować
Silnik nie jest włączony. Zasilanie nie jest włączony		Włącz zasilanie (powtarzać)
		Wtyczka jest uszkodzona
		Problem z silnikiemub czujnik
Silnik grzechocze i wydaje dźwięk.	W środku znajduje się dziwny przedmiot silnik	Zdejmij pokrywę, wyczyść ją i usuń obiekt
Silnik brzęczy i nie obracasię	Kondensator jest uszkodzony lub jest uszkodzony kłopoty z silnikiem	Skontaktuj się z wykwalifikowanym specjalista lubdostawca
	W środku znajduje się dziwny obiekt Zdejmij pokrywę, wyczyść ją silnik	Zdejmij pokrywę, wyczyść ją usuń obiekt
