BRUKSANVISNING GS-E Vevor

Teknisk support och e-garanticertifikat

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon tekr eller mjukvaruuppdateringar på vår produkt.

Varning - För att minska risken för skada måste användaren läsa instruktionerna handbok noggrant.

INSTRUKTIONER

Tack för att du köpte en VEVOR-produkt. Tillverkad till en hög standard, detta produkten ger, om den används enligt dessa instruktioner och underhålls på rätt sätt du år av problemfri prestanda.

Läs bruksanvisningen.

VIKTIGT: läs dessa instruktioner noggrant. notera den säkra driften krav, varningar och försiktighetsåtgärder. använd produkten korrekt och med försiktighet syfte för vilket det är avsett. underlåtenhet att göra det kan orsaka skada och/eller personskada och gör garantin ogiltig. förvara dessa instruktioner säkert för

framtida användning.

1. Använd endast på fasta, jämna, fria ytor som kan stödja bänkslipen golvstativ och bänkslip.
2. Se till att bänksliparens golvstativ är fäst på ytan som kan stödja stativ, bänkslip och arbetsstycke.
3. Använd alltid bänkslip golvstativ på en väl upplyst ren och torr plats.
   Se till att ytan är fast under foten. helst betong.
4. Ta hjälp av att placera och ta bort bänkslipmaskinen från sitt arbetsläge.
5. Byt ut eller reparera skadade delar med endast de rekommenderade komponenter. Otilåtna delar kan utgöra en säkerhetsrisk och kommer att ogiltigförklara garanti.
6. Se till att bänkslipens golvstativ förblir torrt hela tiden. Behåll barn och obehöriga personer borta från arbetsområdet.
   Se till att enheten är ordentligt och säkert monterad före användning.

WARNING! Underlåtenhet att följa dessa instruktioner kan leda till skada på stativ eller annan egendom och/eller personskada.

VARNING! De varningar, försiktighetsåtgärder och instruktioner som diskuteras i denna bruksanvisning kan inte täcka alla möjliga tillständ och situationer som kan uppstå. Det måste det förstås att sunt förnuft och försiktighet är faktorer som inte kan byggas

i denna produkt, men måste appliceras av operatören.

INTRODUKTION

Stabilt bänkslipstativ med golvmonteringshål för ökad säkerhet.

Kraftig gjutjärnsbas. Justerbara höjder från 700 mm till 900 mm, totalt fem växlar kan justeras. Har tillbehörsbricka och två fack för förvaring av slipskivor. Strömkabelkrok för säker förvaring av strömsladdar till kvarnen. Kompatibel med VOVER-serien av bänkslipmaskiner, och även lämplig för andra ledande märken av bänkslipmaskiner.

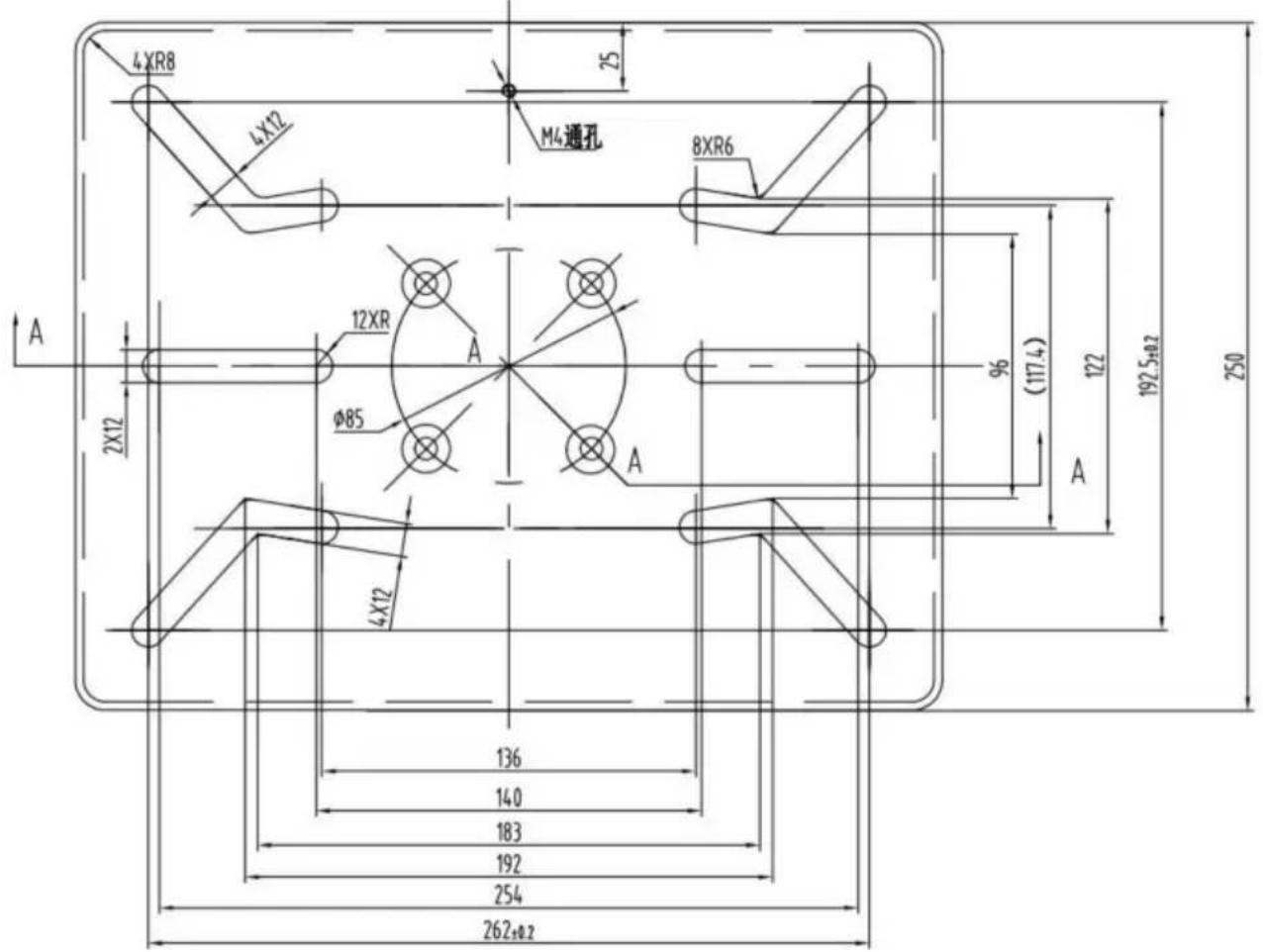

OBS: Mått på mesa-monteringshålen, konsumenter kan välja lämpligt fixeringshålsposition enligt installationsstorleken på det fasta maskinbas.

4XR8 4X12 M4通孔 8XR6 A 2X12 12XR φ85 A 96 (117.4) 122 192.5±0.2 A 4X12 136 140 183 192 254 262±0.2 250

MONTERING

Siffrorna hänvisar till bifogad reservdelslista.

Innan du börjar, separera alla delar och gruppera efter storlek och stil. Om några delar finns saknas, kontakta din VEVOR-återförsäljare omedelbart.

OBS: Dra åt muttrar och bultar med fingrarna vid montering. När den är monterad, använd en justerbar skiftnyckel för att säkerställa att alla fästen är säkra.

VARNING! Detta stativ måste installeras på fast plan mark och i kombination med kompatibla bänkslipmaskiner.

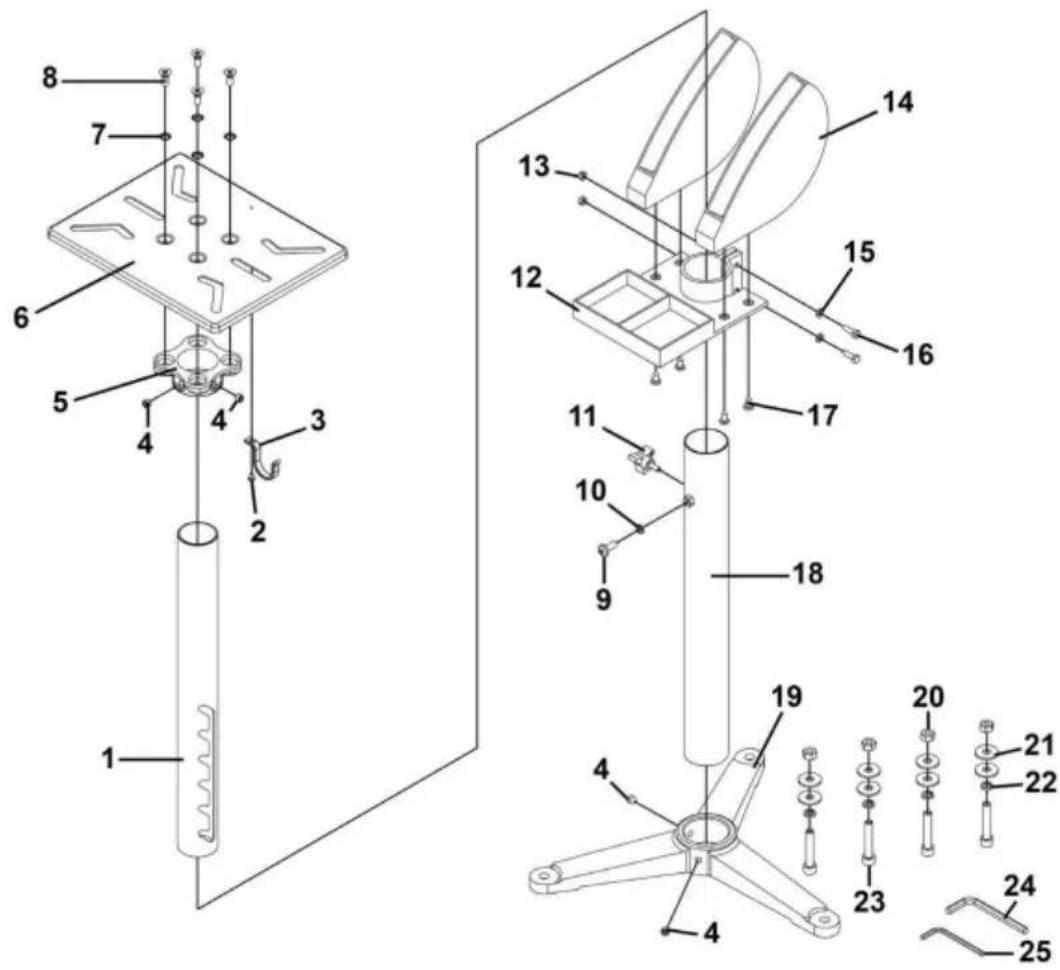

4.1. MONTERING AV STÄLLEN (FIG.1)

4.1.1. Skjut in stående (18) i basen (19) använd stiftskruvarna M10 x 10 (4) för att fästa.

4.1.2. Fäst förvaringsfacket för slipskivor (14) på tillbehörsfacket (12)

med självgängande skruvar ST6,3 x 16 (17). Skjut den färdiga enheten över stående (18).

Använd platt M6 zinkbricka (15), insexskruvar M6 x 20 zink (16) och stål

muttrar M6 zink (13) för att fästa.

4.1.3. SAMMANSTÄLLNING AV DET ÖVSTA FACKET

4.1.4. Montera den övre brickans hållarfäste (5) till den övre brickan (6) med hjälp av fästbrickor (7) och försänkt Phillips maskinskruv M8 x 20 zink
(8). Skjut enheten över den rörliga konsolarmen (1) och fäst med stiftskruvarna M10 × 10 (4).

4.1.5. Fäst förvaringskroken (3) på det övre facket (6) med maskinens skruvhuvud Phillips M4 x 8 mm (2).

4.1.6. Skjut den färdiga bordsenheten på stolpen (18) med hjälp av vredet, justerbar gängad (11) och fjäderbricka M8 zink (10)

och maskinskruvhuvud Phillips M8 x 20 mm (enkel) (9).

4.2. SÄKRA EN KLIPP

4.2.1. Se till att bänkslipstativet är ordentligt fastskruvat i golvet innan installera bänkslip till toppen.

WARNING! För att undvika skador, stäng av strömbrytaren för kvarn och dra ur kontakten strömkälla innan montering på stativet.

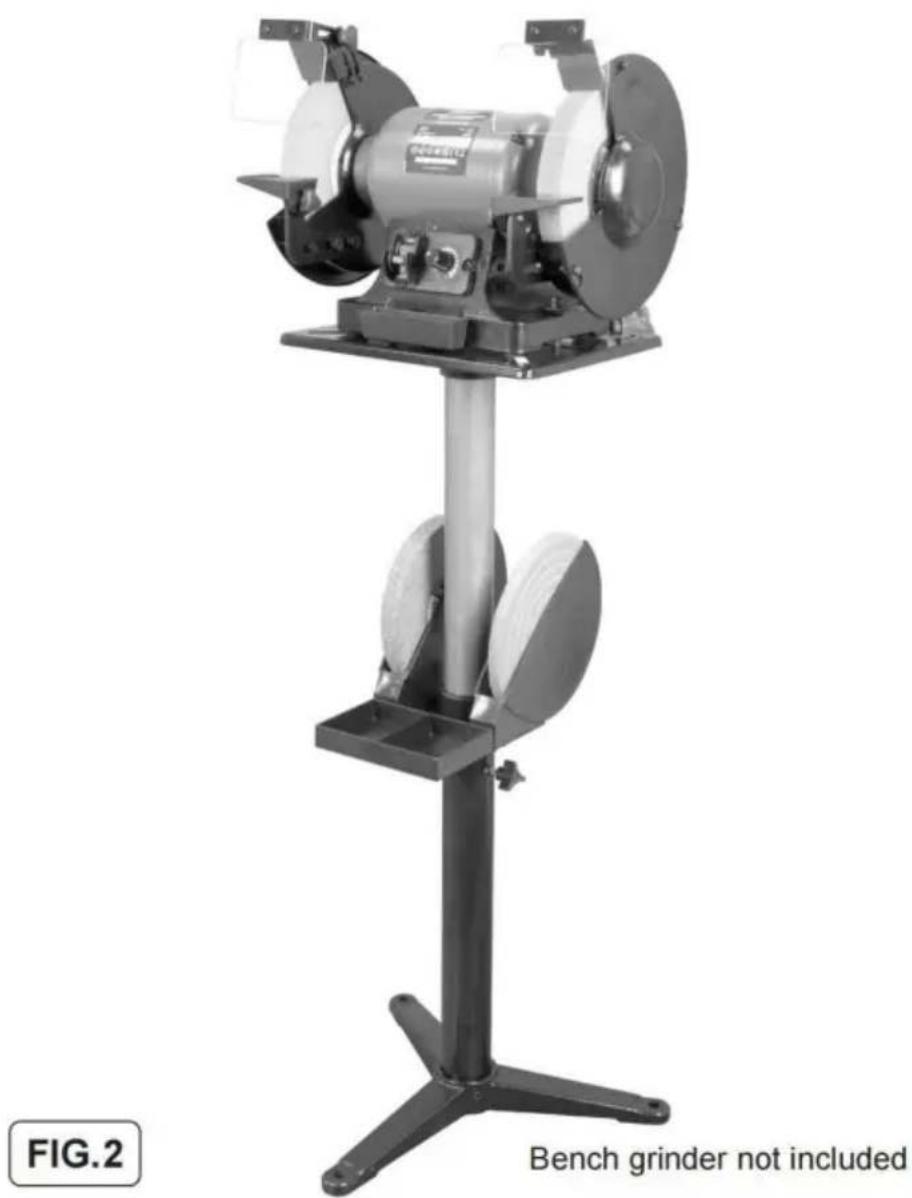

4.2.2. Montera kvarnen på kvarnens golvstativ. Se (fig.2).

Återvinn oönskat material istället för att slänga dem som avfall. Alla verktyg, tillbehör och förpackningar ska sorteras, lämnas till en återvinningscentral och kasseras på ett sätt som är förenligt med miljön. När produkten blir helt oanvändbar och kräver kassering, töm eventuella vätskor (om tillämpligt) till godkända

behållare och kassera produkten och vätskorna enligt lokala bestämmelser.

Obs: Det är vår policy att ständigt förbättra produkterna och därför förbehåller vi oss rätten att ändra data, specifikationer och komponenter utan föregående meddelande.

Viktigt: Inget ansvar accepteras för felaktig användning av denna produkt.

SKÖTSEL & UNDERHÅLL

1. Underhåll verktyget noggrant. Ett verktyg i gott skick är effektivt, lättare att kontrollera och kommer att ha färre problem.
2. Inspektera verktygskomponenterna regelbundet. Reparera eller byt ut skadade eller slitna komponenter. Använd endast identiska reservdelar vid service.
3. Underhåll verktygets etiketter och namnskyltar. Dessa innehåller viktig information. Om oläslig eller saknas, kontakta Princess Auto Ltd.

för ersättare.

WARNING! Endast kvalificerad servicepersonal bör reparera verktyget. Ett felaktigt reparerat verktyg kan utgöra en fara för användaren och/eller andra.

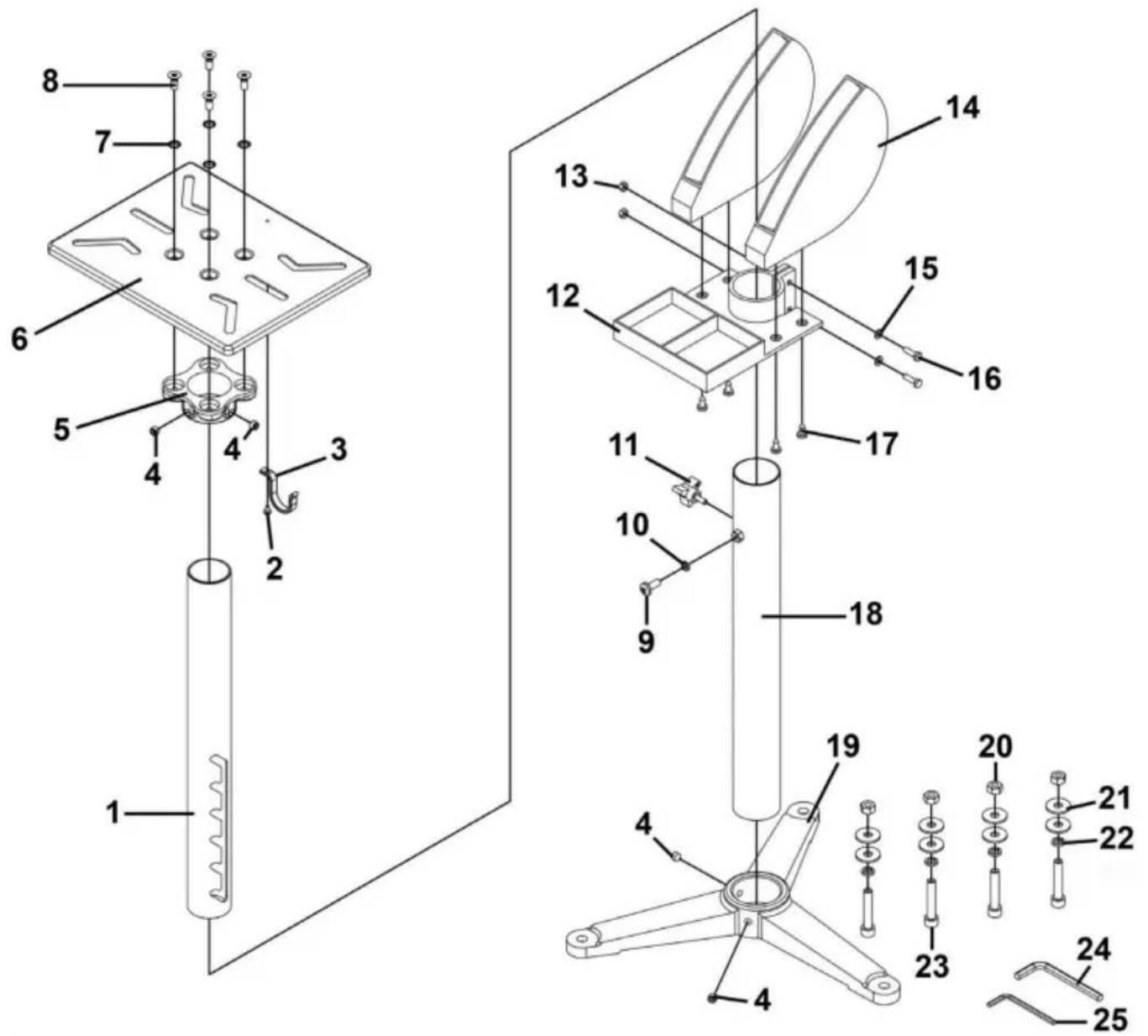

UPPSTÄLLNING OCH DELAR

Modell	GS-E
Färg Svart
Justerbar höjd	700-900 mm
Stålbordets storlek	315*254 mm
Tillämplig storlek på slipmaskiner:	125-250 mm
Andra funktioner	En tank för slipskivan En vattentank.
Nettovikt	7,45 kg

Tillverkare: Shanghaimuxinmuyeyouxiangongsi

Adress: Shuangchenglu 803nong11hao1602A-1609shi, Baoshanqu, Shanghai 200000 CN.

Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
