GEBRUIKSAANWIJZING GS-E Vevor

Technische ondersteuning en e-garantiecertificaat

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informerer als er technologie- of software-updates voor ons product zijn.

Waarschuwing - Om het risico op letsel te verminderen, moet de gebruiker de instructies lezen handleiding zorgvuldig door.

INSTRUCTIES

Bedankt voor het kopen van een VEVOR-product. Geproduceerd volgens een hoge standaard, dit product zal, indien gebruikt volgens deze instructies, en goed onderhouden, u jarenlang probleemloos kunt laten presteren.

Lees de gebruiksaanwijzing.

BELANGRIJK: lees deze instructies zorgvuldig door. Let op de veilige bediening vereisten, waarschuwingen en voorzorgsmaatregelen. Gebruik het product correct en met zorg voor de het doel waarvoor het bedoeld is. Als u dit niet doet, kan dit schade en/of persoonlijk letsel en zal de garantie ongeldig maken. Bewaar deze instructies op een veilige plaats voor toekomstig gebruik.

1. Gebruik alleen op stevige, vlakke, onbelemmerde oppervlakken die bestand zijn tegen de slijpmachine vloerstandaard en de slijpmachine.
2. Zorg ervoor dat de vloerstandaard voor de slijpmachine stevig vastzit aan een oppervlak dat de standaard, de slijpmachine en het werkstuk kan dragen.
3. Gebruik de vloerstandaard voor de slijpmachine altijd op een goed verlichte, schone en droge plaats. Zorg ervoor dat de ondergrond stevig is, bij voorkeur beton.
4. Vraag om hulp bij het plaatsen en verwijderen van de slijpmachine.
5. Vervang of repareer beschadigde onderdelen uitsluitend met de aanbevolen componenten. Ongeautoriseerde onderdelen kunnen een veiligheidsrisico vormen en maken de garantie ongeldig. garantie.
6. Zorg ervoor dat de vloerstandaard van de slijpmachine te allen tijde droog blijft. Houd kinderen en onbevoegde personen buiten het werkgebied te houden.
   Zorg ervoor dat het apparaat goed en stevig is gemonteerd voordat u het gebruikt.

WAARSCHUWING! Het niet naleven van deze instructies kan leiden tot schade aan het apparaat. stand of andere eigendommen en/of persoonlijk letsel.

WAARSCHUWING! De waarschuwingen, voorzorgsmaatregelen en instructies die in deze gebruiksaanwijzing worden besproken, kunnen niet alle mogelijke omstandigheden en situaties dekken die zich kunnen voordoen. Het moet moet worden begrepen dat gezond verstand en voorzichtigheid factoren zijn die niet zomaar kunnen worden opgebouwd in dit product, maar moet door de gebruiker zelf worden aangebracht.

INVOERING

Robuuste slijpmachinestandaard met vloerbevestigingsgaten voor extra veiligheid.

Robuuste gietijzeren basis. Verstelbare hoogtes van 700 mm tot 900 mm, in totaal kunnen vijf versnellingen worden aangepast. Uitgerust met accessoirelade en twee compartimenten voor het opbergen van slijpschijven. Haak voor stroomkabel voor het veilig opbergen van slijpsnoeren. Compatibel met het VOVER-assortiment van bankslijpmachines en ook geschikt voor andere toonaangevende merken bankslijpmachines.

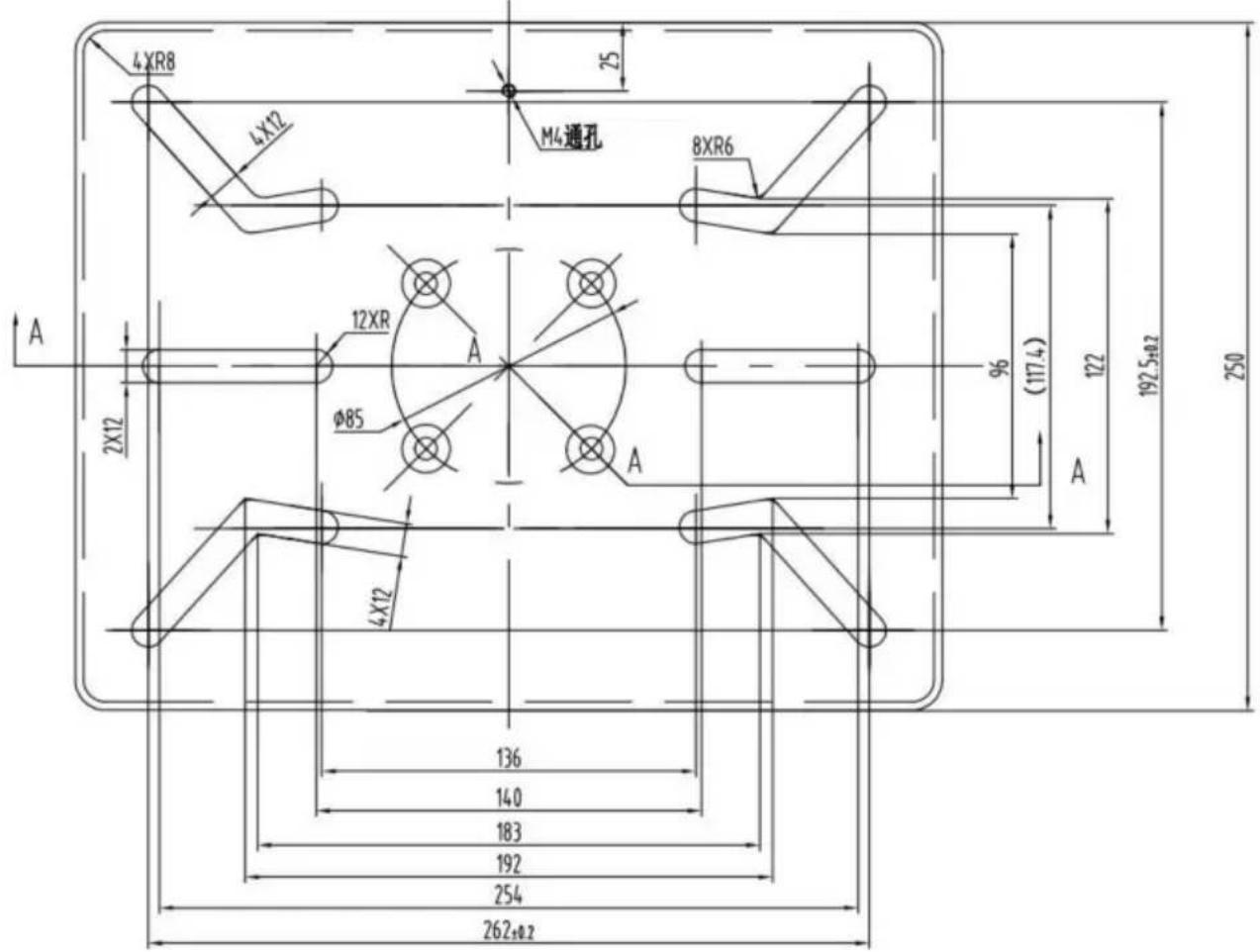

OPMERKING: Afmetingen van de mesa-montagegaten. Consumenten kunnen de juiste positie van het bevestigingsgat kiezen op basis van de installatiegrootte van de vaste machinebasis.

4XR8 4X12 M4通孔 8XR6 12XR φ85 A A 96 (117.4) 122 192.5±0.2 A 2X12 4X12 136 140 183 192 254 262±0.2 250

MONTAGE

De nummers verwijzen naar de bijgevoegde onderdelenlijst.

Voordat u begint, scheidt u alle onderdelen en groepeert u ze op grootte en stijl. Als er onderdelen zijn

Als er een artikel ontbreekt, neem dan onmiddellijk contact op met uw VEVOR-leverancier.

OPMERKING: draai moeren en bouten met de hand vast bij het monteren. Gebruik na montage een

verstelbare sleutel om ervoor te zorgen dat alle bevestigingen goed vastzitten.

WAARSCHUWING! Deze standaard moet op een stevige, vlakke ondergrond worden geïnstalleerd en in combinatie met

met compatibele bankslijpmachines.

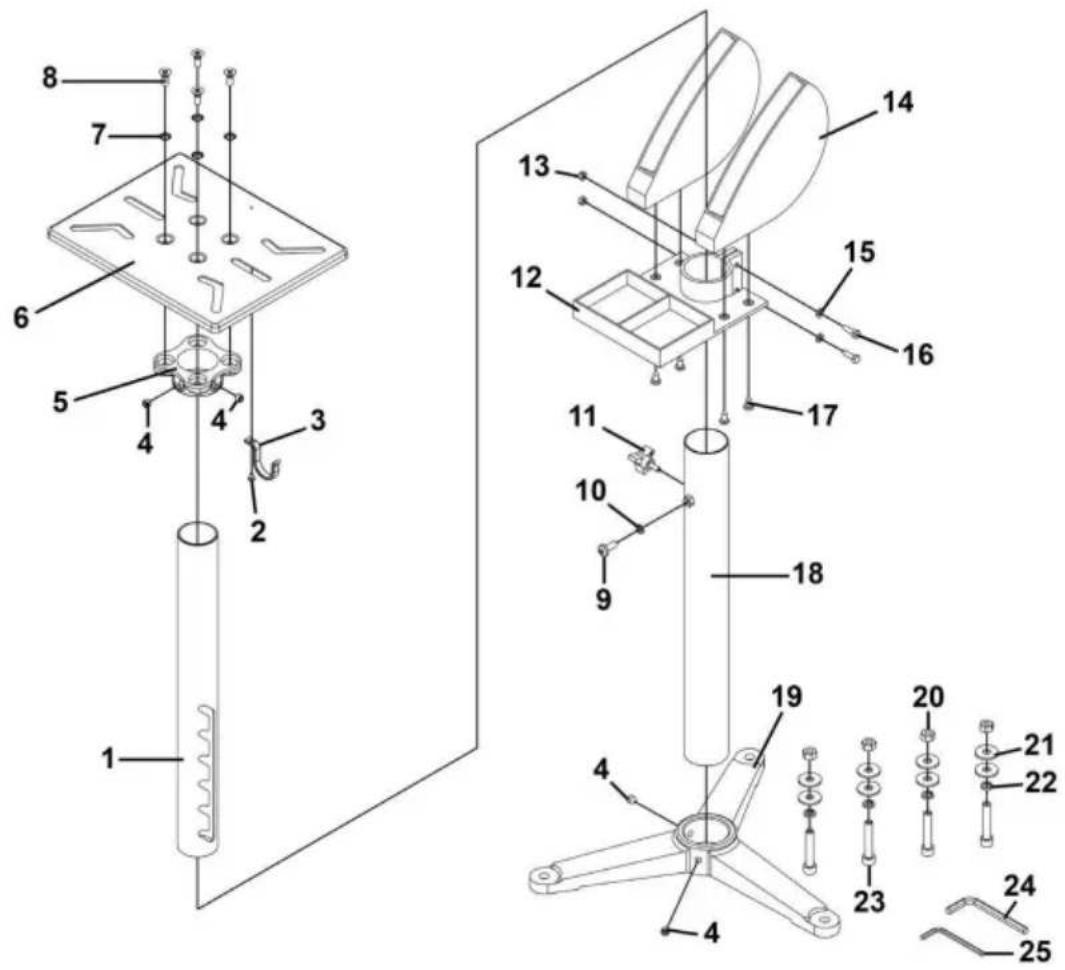

4.1. MONTAGE VAN DE STANDAARD (FIG.1)

4.1.1. Schuif de staander (18) in de basis (19) en gebruik stelschroeven M10 x 10 (4) om deze vast te zetten.

4.1.2. Bevestig het opbergvak voor de slijpschijf (14) aan de accessoirebak (12)

met zelftappende schroeven ST6,3 x 16 (17). Schuif de voltooide eenheid over de staander (18).

Gebruik een platte M6 zinkring (15), zeskantkopstelschroeven M6 x 20 zink (16) en staal

moeren M6 zink (13) bevestigen.

4.1.3. MONTAGE VAN DE BOVENSTE LADE

4.1.4. Monteer de bovenste ladebevestigingsbeugel (5) aan de bovenste lade (6) met behulp van borgringen (7) en verzonken Phillips-machineschroef M8 x 20 zink
(8). Schuif de eenheid over de beweegbare beugelarm (1) en zet deze vast met stelschroeven M10 × 10 (4).

4.1.5. Bevestig de opberghaak (3) aan de bovenste lade (6) met behulp van de machineschroef met pankop Kruiskop M4 x 8 mm (2).

4.1.6. Schuif de voltooide tafelconstructie op de staander (18) en bevestig deze met de knop, verstelbare schroefdraad (11) en veerring M8 zink (10).

en machineschroef pankop Phillips M8 x 20mm (enkel) (9).

4.2. EEN MAALMAKER VASTZETTEN

4.2.1. Zorg ervoor dat de standaard van de slijpmachine stevig aan de vloer is vastgeschroefd voordat u de machine gebruikt. het installeren van een slijpmachine aan de bovenkant.

WAARSCHUWING! Om letsel te voorkomen, zet u de schakelaar van de slijpmachine UIT en haalt u de stekker uit het stopcontact. stroombron voordat u deze op de standaard monteert.

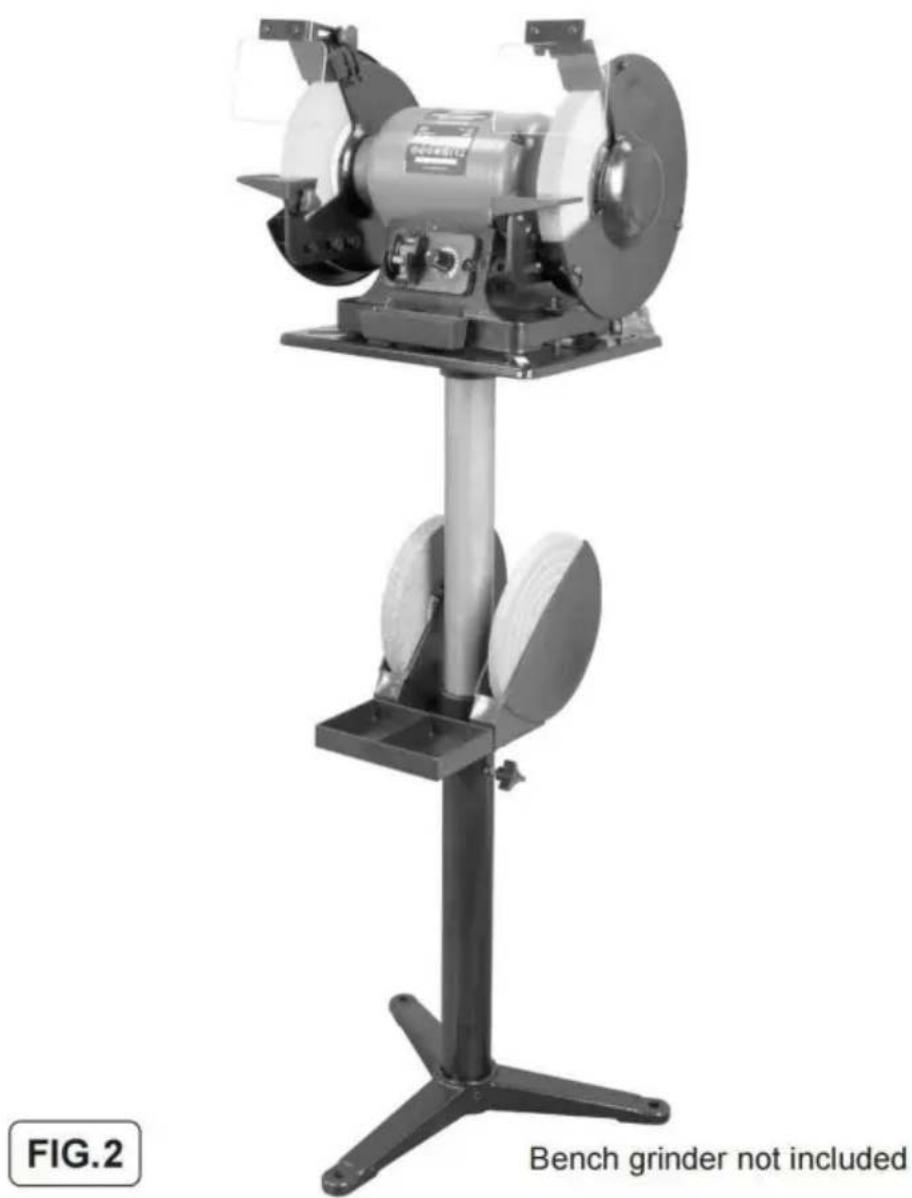

4.2.2. Monteer de slijpmachine op de slijpmachinevloerstandaard. Zie (fig.2).

Recycle ongewenste materialen in plaats van ze als afval weg te gooien. Alle gereedschappen, accessoires en verpakkingen moeten worden gesorteerd, naar een recyclingcentrum worden gebracht en op een manier worden afgevoerd die compatibel is met het milieu. Wanneer het product volledig onbruikbaar wordt en moet worden afgevoerd, laat u alle vloeistoffen (indien van toepassing) weglopen in goedgekeurde

containers en voer het product en de vloeistoffen af volgens de plaatselijke voorschriften.

Let op: Wij streven ernaar om onze producten voortdurend te verbeteren. Wij behouden ons dan ook het recht voor om gegevens, specificaties en onderdelen zonder voorafgaande kennisgeving te wijzigen.

Belangrijk: Wij aanvaarden geen aansprakelijkheid voor onjuist gebruik van dit product.

ZORG & ONDERHOUD

1. Onderhoud het gereedschap met zorg. Een gereedschap in goede staat is efficiënt, gemakkelijker te controleren en zullen minder problemen hebben.
2. Controleer de gereedschapscomponenten periodiek. Repareer of vervang beschadigde of versleten onderdelen. componenten. Gebruik bij onderhoud alleen identieke vervangingsonderdelen.
3. Onderhoud de labels en naamplaatjes van het gereedschap. Deze bevatten belangrijke informatie. Als onleesbaar of ontbrekend, neem dan contact op met Princess Auto Ltd.

voor vervangingen.

WAARSCHUWING! Alleen gekwalificeerd servicepersoneel mag het gereedschap repareren. Een onjuist gerepareerd gereedschap kan een gevaar opleveren voor de gebruiker en/of anderen.

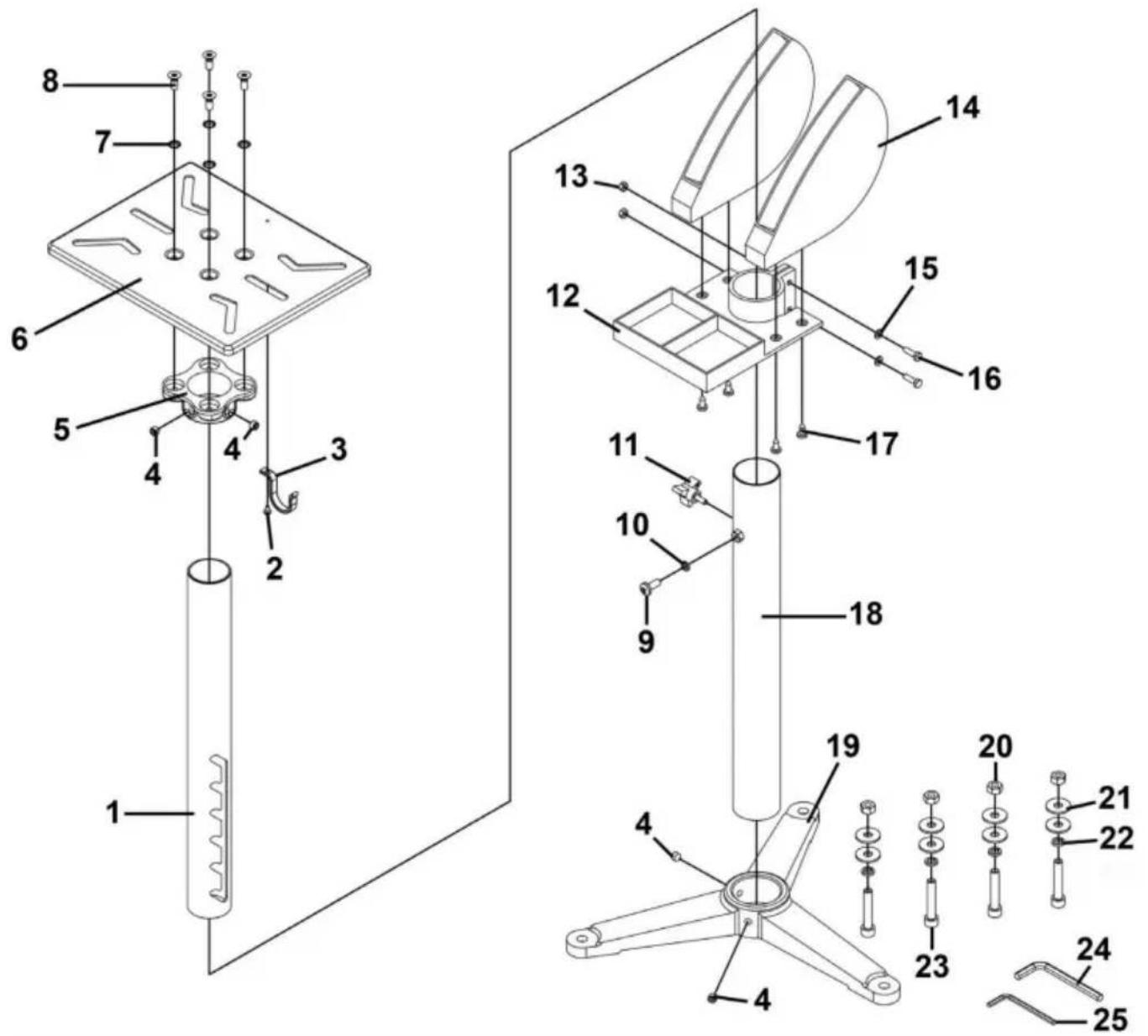

STORINGEN EN ONDERDELEN

Model	GS-E
	ZwartKleur
Verstelbare hoogte	700-900mm
De stalen tafelmaat	315*254mm
Toepasselijke afmetingen van slijpmachines:	125-250mm
Andere functies	Een tank voor de slijpschijf. Een , watertank.
Netto gewicht	7,45 kg

Fabrikant: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, Baoshanqu, Shanghai 200000 CN.

Geïmporteerd naar AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australië

Geïmporteerd naar de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim Plaats, Rancho Cucamonga, CA 91730
