INSTRUKCJA OBSŁUGI GS-E Vevor
Wsparcie techniczne i certyfikat gwarancji
elektronicznej www.vevor.com/support
VEVOR
To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.
Ostrzeżenie – aby zmniejszyć ryzyko obrażeń, użytkownik musi przeczytać instrukcję instrukcję uważnie.
INSTRUKCJE
Dziękujemy za zakup produktu VEVOR. Wyprodukowany zgodnie z wysokimi standardami, ten produkt, jeśli jest używany zgodnie z niniejszą instrukcją i prawidłowo konserwowany, zapewni lata bezproblemowej pracy.
Przeczytaj instrukcję obsługi.
WAŻNE: proszę uważnie przeczytać niniejszą instrukcję. Należy pamiętać o zachowaniu bezpieczeństwa użytkowania. wymagania, ostrzeżenia i środki ostrożności. Używaj produktu prawidłowo i ostrożnie, celu, do którego jest przeznaczony. Niedopełnienie tego obowiązku może spowodować uszkodzenie i/lub obrażenia ciała i unieważnienie gwarancji. Zachowaj tę instrukcję w bezpiecznym miejscu przyszłe wykorzystanie.
- Używać wyłącznie na twardych, równych i niezakłóconych powierzchniach, które są w stanie utrzymać szlifierka stołowa, stojak podłogowy i szlifierka stołowa.
- Upewnij się, że stojak szlifierki stołowej jest przymocowany do powierzchni, która jest w stanie uttrzymać stojak, szlifierkę stołową i obrabiany przedmiot.
- Zawsze używaj stojaka szlifierki stołowej w dobrze oświetłonym, czystym i suchym miejscu. Upewnij się, że podłoże jest stabilne, najlepiej betonowe.
- Poproś o pomoc przy ustawianiu i zdejmowaniu szlifierki stołowej z miejsca pracy.
- Wymień lub napraw wszelkie uszkodzone części, używając wyłącznie zalecanych środków. komponenty. Nieautoryzowane części mogą stanowić zagrożenie dla bezpieczeństwa i unieważnić gwarancja.
- Upewnij się, że stojak na szlifierkę stołową pozostaje zawsze suchy. Trzymaj dzieci i uniemożliwić osobom nieupoważnionym przebywanie w pobliżu miejsca pracy.
Przed użyciem należy upewnić się, że urządzenie jest prawidłowo i bezpiecznie zmontowane.
OSTRZEŻENIE! Nieprzestrzeganie tych instrukcji może spowodować uszkodzenie uszkodzenia ciała lub innego mienia i/lub obrażeń ciała.
OSTRZEŻENIE! Ostrzeżenia, przestrogi i instrukcje omówione w niniejszej instrukcji obsługi nie mogą obejmować wszystkich możliwych warunków i sytuacji, które mogą wystąpić. Musi ona należy zrozumieć, że zdrowy rozsądek i ostrożność to czynniki, których nie da się zbudować do tego produktu, ale musi zostać zastosowany przez operatora.
WSTEP
Solidny stojak pod szlifierkę stołową z otworami montażowymi do podłoża zapewniającymi dodatkowe bezpieczeństwo.
Solidna żeliwna podstawa. Regulowana wysokość od 700 mm do 900 mm, łącznie pięć biegów można regulować. Posiada tackę na akcesoria i dwie przegrody do przechowywania tarcz szlifierskich. Hak na kabel zasilający do bezpiecznego przechowywania przewodów zasilających szlifierki. Kompatybilny z gamą szlifierek stołowych VOVER, a także odpowiedni do innych wiodących marek szlifierek stołowych.

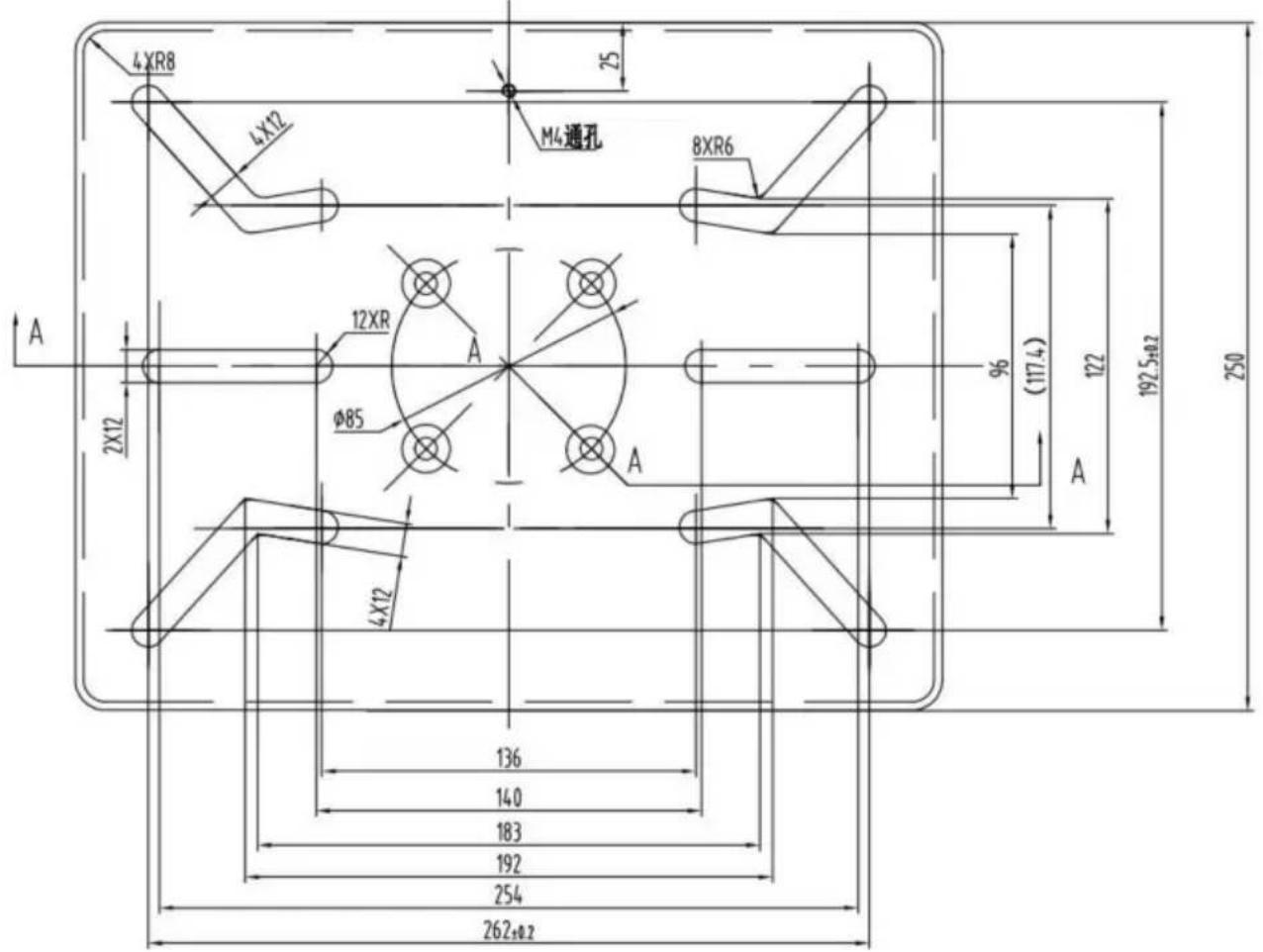

UWAGA: Wymiary otworów montażowych stołu. Klienci mogą wybrać odpowiednią pozycję otworu montażowego w zależności od rozmiaru instalacji stałego elementu. podstawa maszyny.
Numery odnoszą się do załączonej listy części.
Zanim zaczniesz, oddziel wszystkie części i pogrupuj je według rozmiaru i stylu. Jeśli jakieś części są Jeśli czegoś brakuje, skontaktuj się natychmiast ze sprzedawcą VEVOR.
UWAGA: dokręcaj nakrętki i śruby palcami podczas montażu. Po złożeniu użyj
klucz nastawny, aby upewnić się, że wszystkie mocowania są bezpieczne.
OSTRZEŻENIE! Ten stojak musi być zainstalowany na twardym, równym podłożu i w połączeniu ze zgodnymi szlifierkami stołowymi.

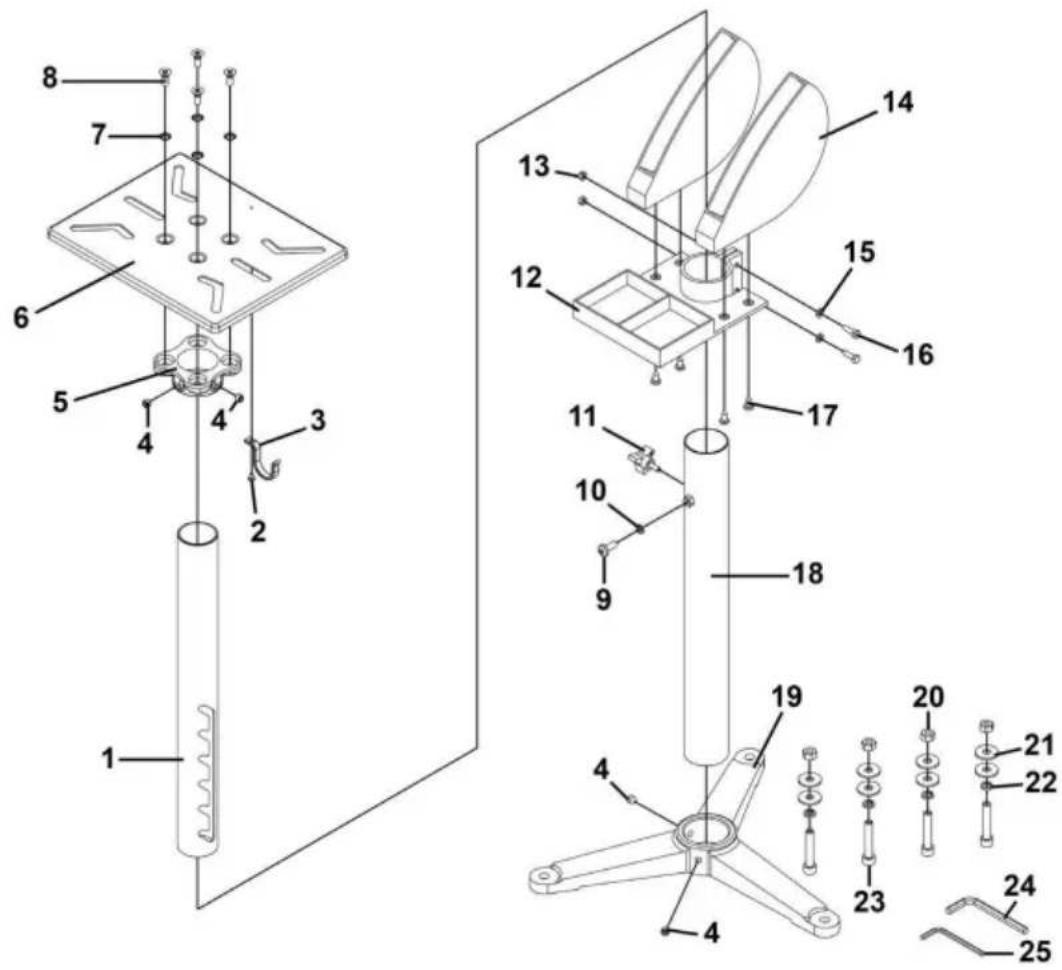

4.1. MONTAŻ STOJAKA (RYC.1)
4.1.1. Wsuń słupek (18) w podstawę (19) i zabezpiecz śrubami dociskowymi M10 x 10 (4).
4.1.2. Zamontuj schowek na ściernicę (14) do tacy na akcesoria (12)
za pomocą wkrętów samogwintujących ST6,3 x 16 (17). Nasuń gotową jednostkę na słupek (18).
Użyj płaskiej podkładki cynkowej M6 (15), śrub z łbem sześciokątnym M6 x 20 cynkowych (16) i podkładki stalowej
Do mocowania służą nakrętki M6 cynkowe (13).
FIG.1
4.1.3. MONTAŻ GÓRNEJ TACKI
4.1.4. Zamontuj wspornik mocujący górną tackę (5) do górnej tacki (6) za pomocą podkładek zabezpieczających.
(7) i śruba maszynowa z łbem stożkowym krzyżakowym M8 x 20 cynkowana
(8). Nasuń jednostkę na ruchome ramię wspornika (1) i zabezpiecz za pomocą śrub dociskowych M10 × 10 (4).
4.1.5. Przymocuj hak do przechowywania (3) do górnej tacy (6) za pomocą wkrętu maszynowego z łbem stożkowym Krzyżakowy M4 x 8mm (2).
4.1.6. Nasuń gotowy stół na słupek (18) i zabezpiecz pokrętem, gwintem regulowanym (11) i podkładką sprężystą M8 cynkową (10)
i śruba maszynowa z łbem stożkowym Phillips M8 x 20 mm (pojedyncza) (9).
4.2. ZABEZPIECZENIE SZLIFIERKI
4.2.1. Przed przystąpieniem do pracy upewnij się, że stojak szlifierki stołowej jest solidnie przykręcony do podłogi. montaż szlifierki stołowej na górze.
OSTRZEŻENIE! Aby uniknąć obrażeń, wyłącz młynek i odłącz go od zasilania.
źródła zasilania przed zamontowaniem na stojaku.

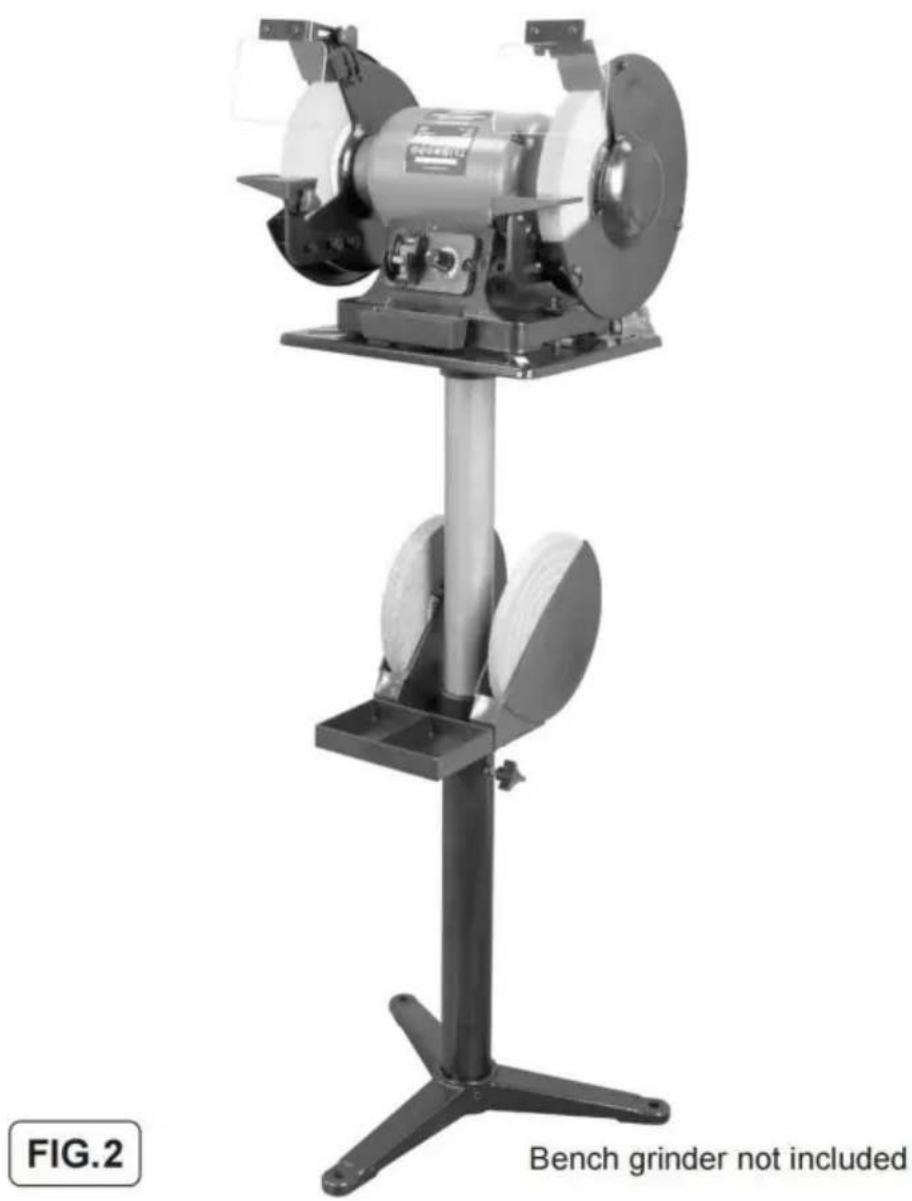

4.2.2. Zamontuj szlifierkę na stojaku podłogowym. Zobacz (rys.2).
Poddaj recyklingowi niechciane materiały zamiast wyrzucać je jako odpady. Wszystkie narzędzia, akcesoria i opakowania należy posortować, oddać do punktu recyklingu i zutylizować w sposób zgodny ze środowiskiem. Gdy produkt stanie się całkowicie niezdatny do użytku i będzie wymagał utylizacji, spuść wszelkie płyny (jeśli dotyczy) do zatwierdzonego
pojemniki i utylizować produkt i płyny zgodnie z lokalnymi przepisami.
Uwaga: Naszą polityką jest ciągłe udoskonalanie produktów, dlatego zastrzegamy sobie prawo do zmiany danych, specyfikacji i części składowych bez wcześniejjszego powiadomienia.
Ważne: Nie ponosimy odpowiedzialności za niewłaściwe użycie tego produktu.
PIELEGNACJA I KONSERWACJA
- Utrzymuj narzędzie z należytą starannością. Narzędzie w dobrym stanie jest wydajne, łatwiejsze do kontrolowania i będzie miał mniej problemów.
- Okresowo sprawdzaj elementy narzędzia. Napraw lub wymień uszkodzone lub zużyte komponenty. Podczas serwisowania należy używać wyłącznie identycznych części zamiennych.
- Utrzymuj etykiety i tabliczki znamionowe narzędzia. Zawierają one ważne informacje. Jeśli nieczytelne lub brakujące, skontaktuj się z Princess Auto Ltd.
na wymiane.
OSTRZEŻENIE! Tylko wykwalifikowany personel serwisowy powinien naprawiać narzędzie. Nieprawidłowo naprawione narzędzie może stwarzać zagrożenie dla użytkownika i/lub innych osób.

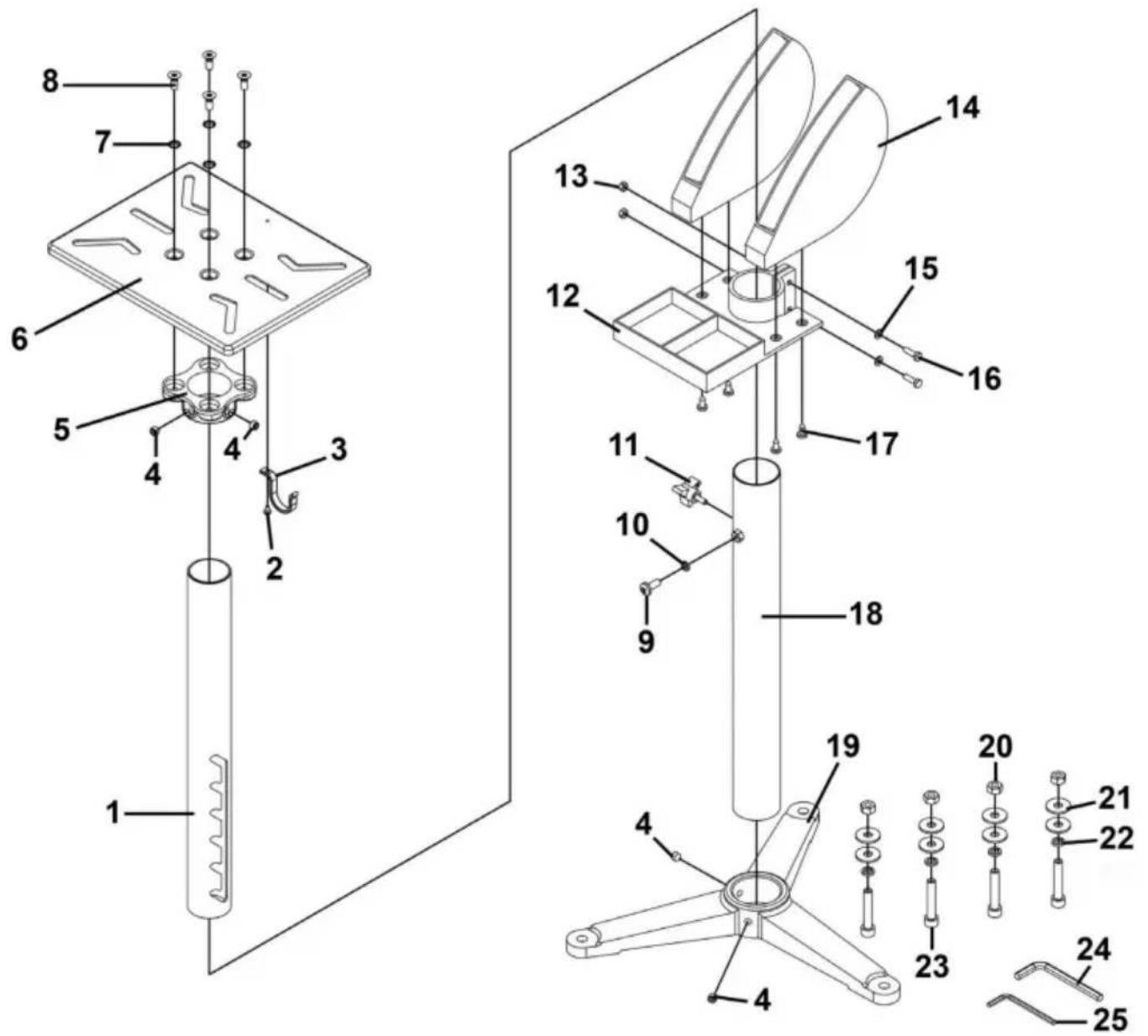

AWARIE I CZĘŚCI
| Przedmiot | część nr. | Opis | Ilość |
| 1 | BGST1 - 01 | Ruchome ramię wspornika | 1 |
| 2 | MSP48.S | Śruba maszynowa z łbem stożkowym krzyżakowym M4 X 8mm | 1 |
| 3 | BGST1 - 03 | Hak magazynowy | 1 |
| 4 | GSM1010 .S | Śruba bez łba M10 X 10 | 4 |
| 5 | BGST1 - 05 | Uchwyt mocujący tackę TOP | 1 |
| 6 | BGST1 - 06 | Taca górna | 1 |
| 7 | BGST1-07 | Podkładka zabezpieczająca | 4 |
| 8 | MSC820 .S | csk phillips śruba maszynowa M8x20 cynk | 4 |
| 9 | MSP820 .S | Śruba maszynowa złbem stożkowym krzyżakowym M8x20mm (pojedynczy) | 1 |
| 10 | SWM8.S | podkładka sprężysta M8cynk | 1 |
| 11 | BGST1-11 | pokrętło, regulowane gwintowane | 1 |
| 12 | BGST1-12 | Tacka na akcesoria | 1 |
| 13 | SN6 .S | nakrętka stalowa M6 cynk | 2 |
| 14 | BGST1-14 | Schowek na ściernicę | 2 |
| 15 | FWM6 .S | Podkładka płaska M6 cynkowana | 2 |
| 16 | SS620 .S | Śruba imbusowa M6 X 20 cynkowana | 2 |
| 17 | BGST1-17 | wkręt samogwintujący ST6 . 3 x 16 | 4 |
| 18 | BGST1-18 | pionowo | 1 |
| 19 | BGST1-19 | Opierać | 1 |
| 20 | SN10 .S | nakrętka stalowa M10 cynk | 4 |
| 21 | FWM10. S | Podkładka płaska M10 cynk | 8 |
| 22 | SWM10 .S | podkładka sprężysta M10 cynk | 4 |
| 23 | SCB1055 .S | śruba złbem gniazdowym M10 x 55mm | 4 |
| 24 | BGST1-24 | Klucz imbusowy 8mm | 1 |
| 25 | BGST1-25 | Klucz imbusowy 5mm | 1 |
SPECYFIKACJE
| Model | GS-E |
| Kolor | Czarny |
| Regulowana wysokość | 700-900 mm |
| Rozmiar stołu stalowego | 315*254mm |
| Rozmiary szlifierek, których można używać: | 125-250 mm |
| Inne funkcje | Zbiornik na ściernicę. Zbiornik na , wodę. |
| Masa netto | 7,45 kg |
Producent: Shanghaimuxinmuyeyouxiangongsi
Adres: Shuangchenglu 803nong11hao1602A-1609shi, Baoshanqu, Szanghaj 200000 CN.
Importowane do AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD
NSW 2122 Australia
Importowane do USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim
Miejsce, Rancho Cucamonga, CA 91730
| REP WIEL KIEJ BRYTANII |
| Przedstaw ciel UE |
Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support
