MANUALE UTENTE GS-E Vevor
Supporto tecnico e certificato di garanzia elettronica
Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.
Attenzione: per ridurre il rischio di lesioni, l'utente deve leggere le istruzioni manuale con attenzione.
ISTRUZIONI
Grazie per aver acquistato un prodotto VEVOR. Realizzato secondo elevati standard, questo il prodotto, se utilizzato secondo queste istruzioni e correttamente mantenuto, darà anni di prestazioni senza problemi.
Leggere il manuale di istruzioni.
IMPORTANTE: leggere attentamente queste istruzioni. Notare le istruzioni operative sicure requisiti, avvertenze e precauzioni. utilizzare il prodotto correttamente e con cura per l' scopo per cui è destinato. la mancata osservanza di quanto sopra può causare danni e/o lesioni personali e invaliderà la garanzia. Conservare queste istruzioni in un luogo sicuro per utilizzo futuro.
- Utilizzare solo su superfici solide, piane e libere in grado di supportare
il supporto da pavimento per smerigliatrice da banco e la smerigliatrice da banco. - Assicurarsi che il supporto da pavimento della smerigliatrice da banco sia fissato a una superficie in grado di sostenere il supporto, la smerigliatrice da banco e il pezzo in lavorazione.
- Utilizzare sempre il supporto da pavimento della smerigliatrice da banco in un luogo pulito, asciutto e ben illuminato.
Assicurarsi che la superficie su cui si cammina sia solida, preferibilmente in cemento. - Chiedere aiuto per posizionare e rimuovere la smerigliatrice da banco dalla sua posizione di lavoro.
- Sostituire o riparare le parti danneggiate utilizzando solo i prodotti consigliati componenti. Le parti non autorizzate possono rappresentare un pericolo per la sicurezza e invalideranno il garanzia.
- Assicurarsi che il supporto da pavimento della smerigliatrice da banco rimanga sempre asciutto. Tenere i bambini e tenere lontani dall'area di lavoro gli individui non autorizzati.
Prima dell'uso, assicurarsi che l'unità sia assemblata correttamente e saldamente.
ATTENZIONE! La mancata osservanza di queste istruzioni può causare danni al supporto o altre proprietà e/o lesioni personali.
ATTENZIONE! Le avvertenze, le precauzioni e le istruzioni illustrate in questo manuale di istruzioni non possono coprire tutte le possibili condizioni e situazioni che potrebbero verificarsi. Deve bisogna comprendere che il buon senso e la cautela sono fattori che non possono essere costruiti in questo prodotto, ma deve essere applicato dall'operatore.
INTRODUZIONE
Robusto supporto per smerigliatrice da banco con fori per il montaggio a pavimento per una maggiore sicurezza. Base in ghisa per impieghi gravosi. Altezze regolabili da 700 mm a 900 mm, è possibile regolare un totale di cinque marce. Dispone di vassoio per accessori e due scomparti per riporre le mole. Gancio per cavo di alimentazione per riporre in sicurezza i cavi di alimentazione della smerigliatrice. Compatibile con la gamma di smerigliatrici da banco VOVER e adatto anche ad altre marche leader di smerigliatrici da banco.

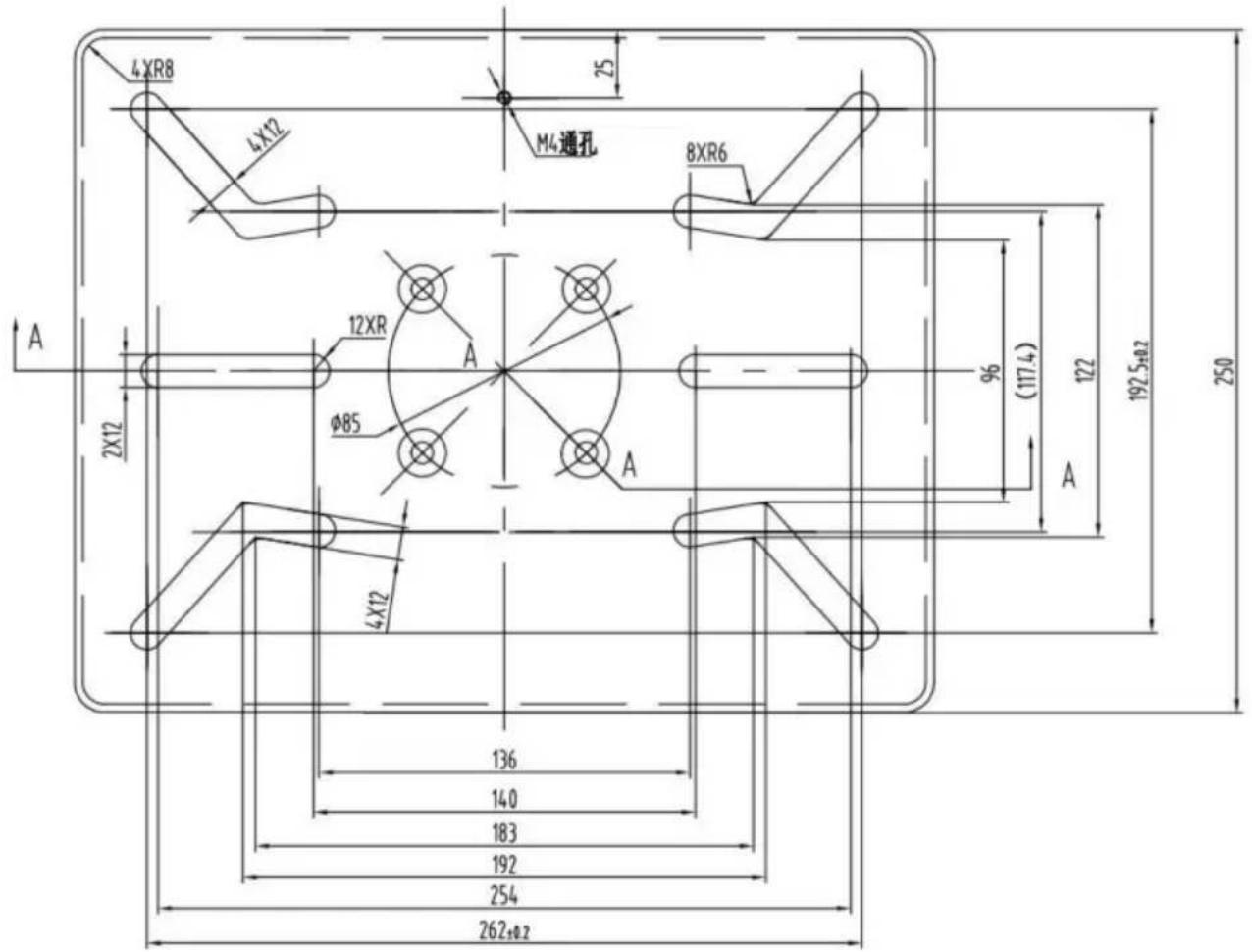

NOTA: Dimensioni dei fori di montaggio del mesa, i consumatori possono scegliere la posizione appropriata del foro di fissaggio in base alle dimensioni di installazione del fisso base della macchina.
I numeri si riferiscono all'elenco dei pezzi allegato.
Prima di iniziare, separa tutte le parti e raggruppale per dimensione e stile. Se alcune parti sono mancante, contatta immediatamente il tuo rivenditore VEVOR.
NOTA: stringere a mano i dadi e i bulloni durante il montaggio. Una volta assemblati, utilizzare un chiave inglese regolabile per garantire che tutti i fissaggi siano ben saldi.
ATTENZIONE! Questo supporto deve essere installato su un terreno solido e livellato e in combinazione con smerigliatrici da banco compatibili.

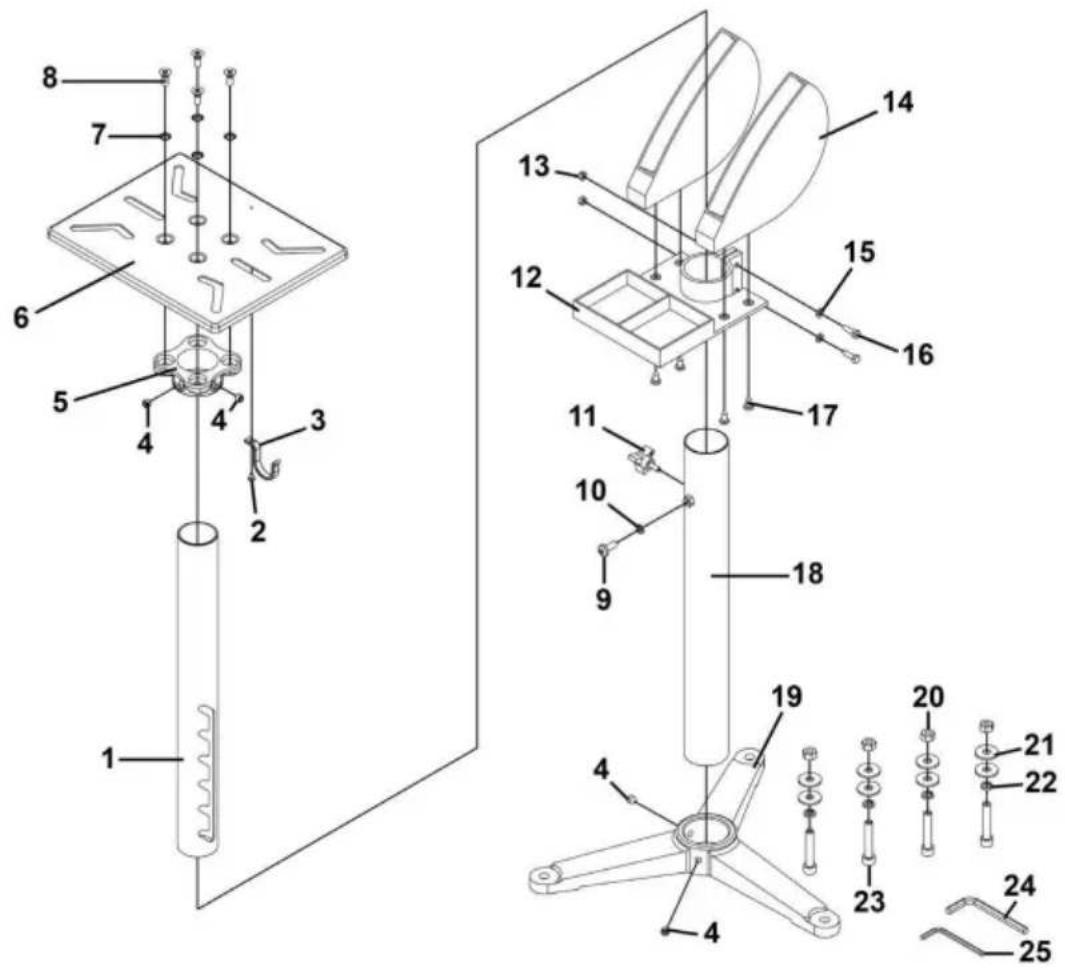

4.1. MONTAGGIO DEL CAVALLETTO (FIG.1)
4.1.1. Far scorrere il montante (18) nella base (19) utilizzando le viti senza testa M10 x 10 (4) per fissarlo.
4.1.2. Fissare il vano portaoggetti della mola (14) al vassoio degli accessori (12)
utilizzando viti autofilettanti ST6,3 x 16 (17). Far scorrere l'unità completata sul montante (18).
Utilizzare rondella piatta in zinco M6 (15), viti a testa esagonale M6 x 20 in zinco (16) e acciaio dadi M6 zincati (13) per il fissaggio.
4.1.3. MONTAGGIO DEL VASSOIO SUPERIORE
4.1.4. Assemblare la staffa di supporto del vassoio superiore (5) al vassoio superiore (6) utilizzando le rondelle di fissaggio
(7) e vite a testa svasata Phillips M8 x 20 zincata
(8). Far scorrere l'unità sul braccio della staffa mobile (1) e fissarla utilizzando le viti senza testa M10 ×
10 (4).
4.1.5. Fissare il gancio di stoccaggio (3) al vassoio superiore (6) utilizzando la testa cilindrica della vite per macchina
Vite a croce M4 x 8 mm (2).
4.1.6 Far scorrere il gruppo tavolo completato sul montante (18) e fissarlo utilizzando la manopola, la filettatura regolabile (11)
e la rondella elastica M8 zincata (10)
e vite a testa cilindrica Phillips M8 x 20mm (singola) (9).
4.2. FISSAGGIO DI UN GRINDER
4.2.1. Assicurarsi che il supporto della smerigliatrice da banco sia fissato saldamente al pavimento prima
installazione della smerigliatrice da banco sulla parte superiore.
ATTENZIONE! Per evitare lesioni, spegnere l'interruttore del macinino e scollegarlo dalla presa di corrente.
fonte di alimentazione prima del montaggio sul supporto.

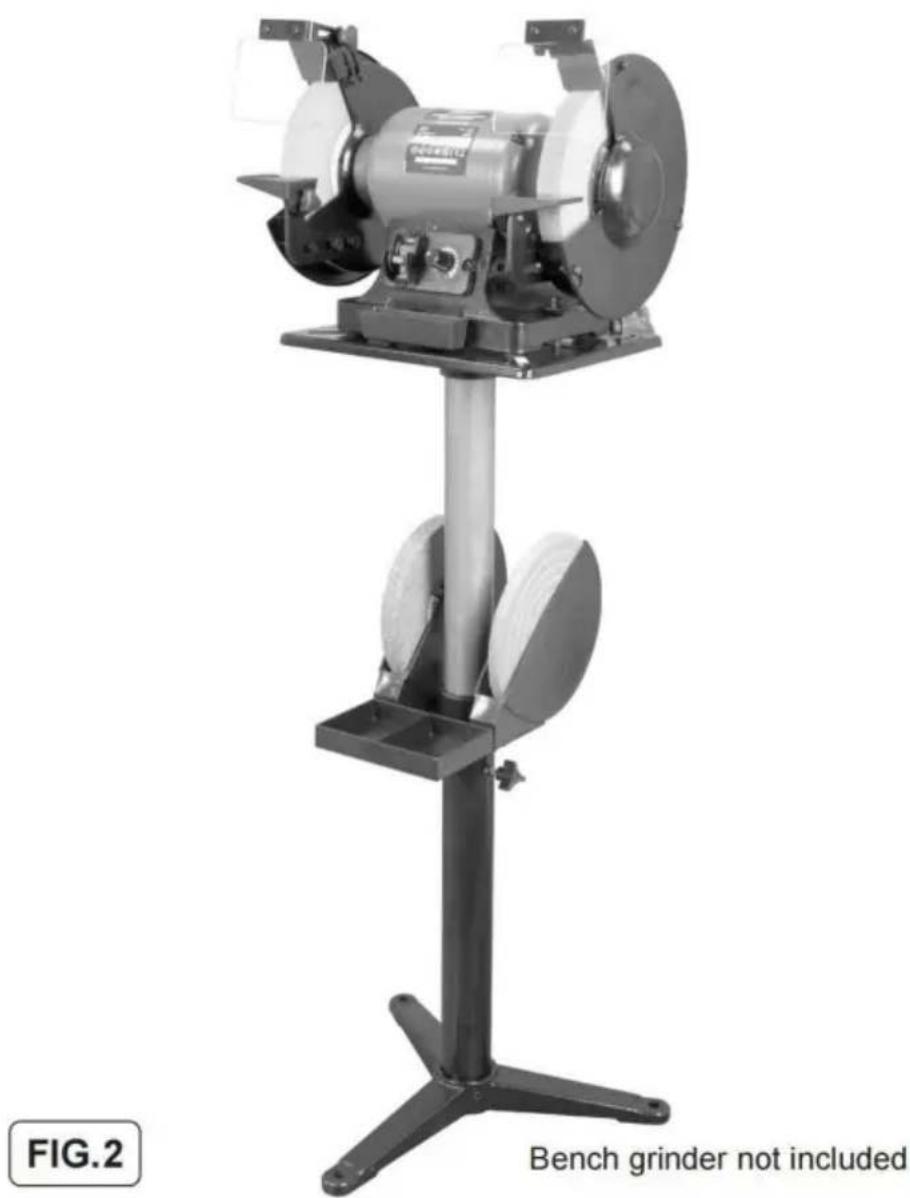

4.2.2. Montare il macinacaffè sul supporto da pavimento del macinacaffè. Vedere (fig.2).
PROTEZIONE DELL'AMBIENTE
Riciclare i materiali indesiderati invece di smaltirli come rifiuti. Tutti gli utensili, gli accessori e gli imballaggi devono essere selezionati, portati in un centro di riciclaggio e smaltiti in modo compatibile con l'ambiente. Quando il prodotto diventa completamente inutilizzabile e richiede lo smaltimento, scaricare tutti i liquidi (se applicabile) in un contenitore approvato.
contenitori e smaltire il prodotto e i fluidi secondo le normative locali.
Nota: la nostra politica è quella di migliorare continuamente i prodotti e pertanto ci riserviamo il diritto di modificare dati, specifiche e componenti senza preavviso.
Importante: non si accetta alcuna responsabilità per l'uso improprio di questo prodotto.
CURA E MANUTENZIONE
- Mantieni l'utensile con cura. Un utensile in buone condizioni è efficiente, più facile da controllare e avranno meno problemi.
- Ispezionare periodicamente i componenti dell'utensile. Riparare o sostituire quelli danneggiati o usurati. componenti. Utilizzare solo parti di ricambio identiche durante la manutenzione.
- Mantenere le etichette e le targhette identificative dell'utensile. Queste contengono informazioni importanti. Se illeggibili o mancanti, contattare Princess Auto Ltd.
per le sostituzioni.
ATTENZIONE! Solo personale di assistenza qualificato dovrebbe riparare l'utensile. Un l'utensile riparato potrebbe rappresentare un pericolo per l'utente e/o per gli altri.

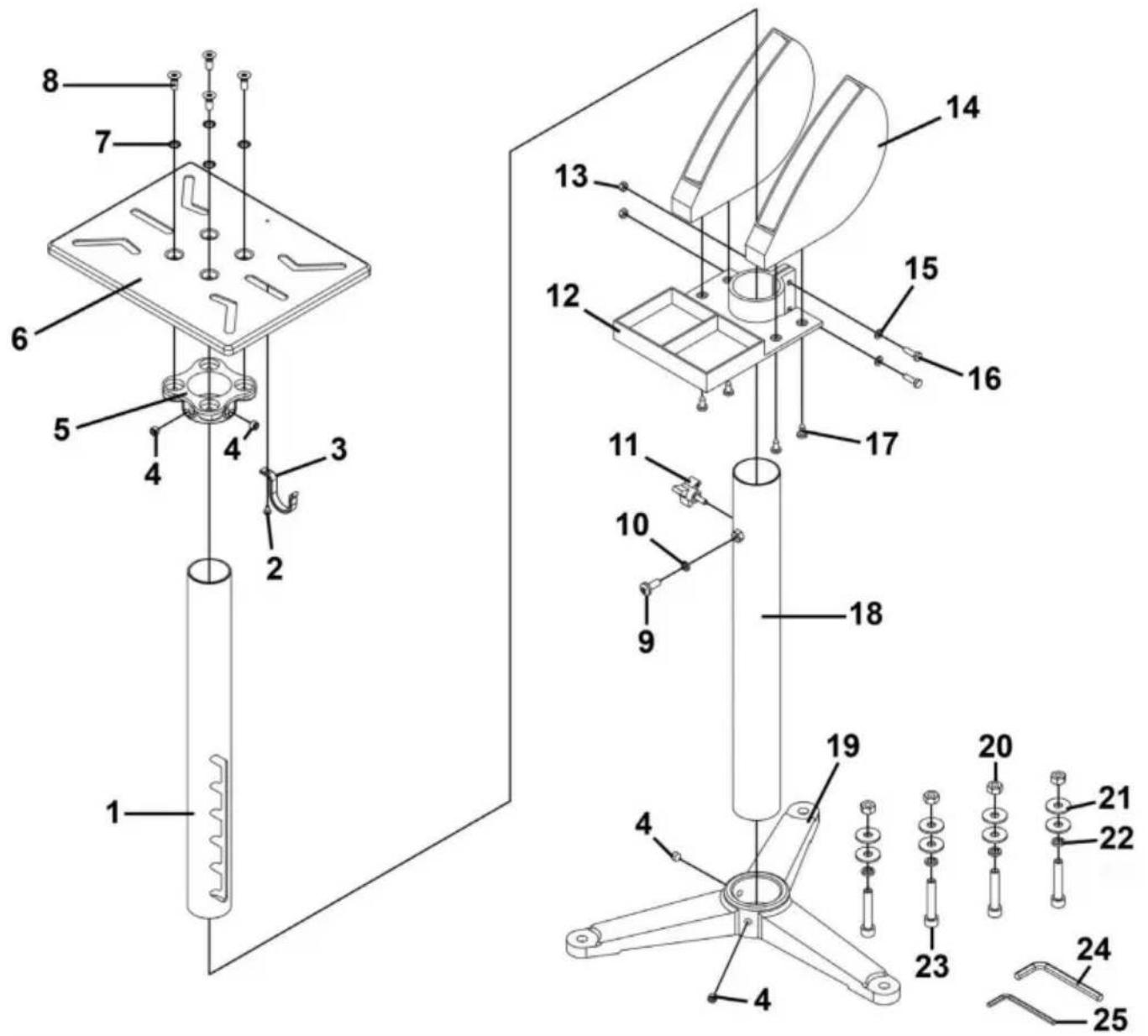

GUASTI E PARTI
| Articolo | parte n. | Descrizione | Quantità |
| 1 | BGST1 - 01 | Braccio a staffa mobile | 1 |
| 2 | MSP48.S | Vite per macchina testa cilindrica phillips M4 X8 millimetri | 1 |
| 3 | BGST1 - 03 | Gancio di stoccaggio | 1 |
| 4 | Modello GSM1010.S | Vite senza testa M10 X 10 | 4 |
| 5 | BGST1 - 05 | Staffa di supporto del vassoio TOP | 1 |
| 6 | BGST1 - 06 | Vassoio SUPERIORE | 1 |
| 7 | BGST1 - 07 | Rondella di ritegno | 4 |
| 8 | MSC820 .S | csk phillips Vite per macchina M8x20 zincata | 4 |
| 9 | Modello MSP820.S | Vite per macchina testa cilindrica phillips M8x20mm (singolo) | 1 |
| 10 | SWM8.S | rondella elastica M8zinc | 1 |
| 11 | BGST1-11 | manopola, regolabile filettata | 1 |
| 12 | BGST1-12 | Vassoio per accessori | 1 |
| 13 | SN6 .S | Dado in acciaio M6 zincato | 2 |
| 14 | BGST1-14 | Vano portaoggetti per mola | 2 |
| 15 | FWM6 .S | Rondella piana M6 zincata | 2 |
| 16 | SS620 .S | Vite a testa esagonale M6 X 20 zincata | 2 |
| 17 | BGST1-17 | Vite autofilettante ST6 . 3 x 16 | 4 |
| 18 | BGST1-18 | verticale | 1 |
| 19 | BGST1-19 | Base | 1 |
| 20 | SN10 .S | Dado in acciaio M10 zincato | 4 |
| 21 | Italiano: S | Rondella piana M10 zincata | 8 |
| 22 | SWM10 .S | rondella elastica M10 zinco | 4 |
| 23 | SCB1055 .S | Bullone a testa cilindrica M10 x 55mm | 4 |
| 24 | BGST1-24 | Chiave esagonale 8mm | 1 |
| 25 | BGST1 -25 | Chiave esagonale 5mm | 1 |
SPECIFICHE
| Modello | GS-E |
| Colore | Nero |
| Altezza regolabile | 700-900mm |
| La dimensione del tavolo in acciaio | 315*254mm |
| Dimensioni applicabili delle rettificatrici: | 125-250mm |
| Altre funzioni | Un serbatoio per la mola. Un ,serbatoio per l'acqua. |
| Peso netto | 7,45 kg |
Produttore: Shanghaimuxinmuyeyouxiangongsi
Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, Baoshanqu, Shanghai 200000 CN.
Importato negli USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Luogo, Rancho Cucamonga, CA 91730
| RAPPRESENTANZA DEL REGNO UNITO |
| Rappresentante della CE |
YH CONSULTING LIMITED. Per conto di YH Consulting
Ufficio limitato 147, Centurion House, Londra
60329 Francoforte sul Meno.
Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support
