MANUALE UTENTE GSH Vevor

Supporto tecnico e certificato di garanzia elettronica

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

Attenzione: per ridurre il rischio di lesioni, l'utente deve leggere attentamente il manuale di istruzioni.

ISTRUZIONI

Grazie per aver acquistato un prodotto VEVOR. Realizzato secondo elevati standard, questo il prodotto, se utilizzato secondo queste istruzioni e correttamente mantenuto, darà anni di prestazioni senza problemi.

Leggere il manuale di istruzioni.

IMPORTANTE: leggere attentamente queste istruzioni. Notare le istruzioni operative sicure requisiti, avvertenze e precauzioni. utilizzare il prodotto correttamente e con cura per l' scopo per cui è destinato. la mancata osservanza di quanto sopra può causare danni e/o lesioni personali e invaliderà la garanzia. Conservare queste istruzioni in un luogo sicuro per utilizzo futuro.

1. Utilizzare solo su superfici solide, piane e libere in grado di supportare
   il supporto da pavimento per smerigliatrice da banco e la smerigliatrice da banco.
2. Assicurarsi che il supporto da pavimento della smerigliatrice da banco sia fissato a una superficie in grado di sostenere il supporto, la smerigliatrice da banco e il pezzo in lavorazione.
3. Utilizzare sempre il supporto da pavimento della smerigliatrice da banco in un luogo pulito, asciutto e ben illuminato. assicurarsi che la superficie su cui si cammina sia solida, preferibilmente in cemento.
4. Chiedere aiuto per posizionare e rimuovere la smerigliatrice da banco dalla sua posizione di lavoro.

5. Sostituisci o ripara le parti danneggiate. Utilizza solo parti consigliate. Non autorizzato potrebbero essere pericolose e invalideranno la garanzia.

6. Mantenere asciutto il supporto da pavimento della smerigliatrice da banco.

7. Tenere i bambini e le persone non autorizzate lontano dall'area di lavoro. Assicurarsi che l'unità sia assemblata correttamente e saldamente prima dell'uso.

ATTENZIONE! La mancata osservanza di queste istruzioni può causare danni al supporto o altre proprietà e/o lesioni personali.

ATTENZIONE! Le avvertenze, le precauzioni e le istruzioni discusse in questa istruzione

il manuale non può coprire tutte le possibili condizioni e situazioni che possono verificarsi. Deve bisogna comprendere che il buon senso e la cautela sono fattori che non possono essere costruiti in questo prodotto, ma deve essere applicato dall'operatore.

INTRODUZIONE

Fissare le smerigliatrici da banco a questo robusto supporto in ghisa con facilità. Si ancora a pavimenti ed è dotato di un ampio tavolo da 10-5/8 x 10-5/8 pollici con una capacità di 600 libbre. Dispone di un accessorio serbatoio d'acqua. Compatibile con la gamma di panche VOVER smerigliatrici, e adatti anche ad altre marche leader di smerigliatrici da banco.

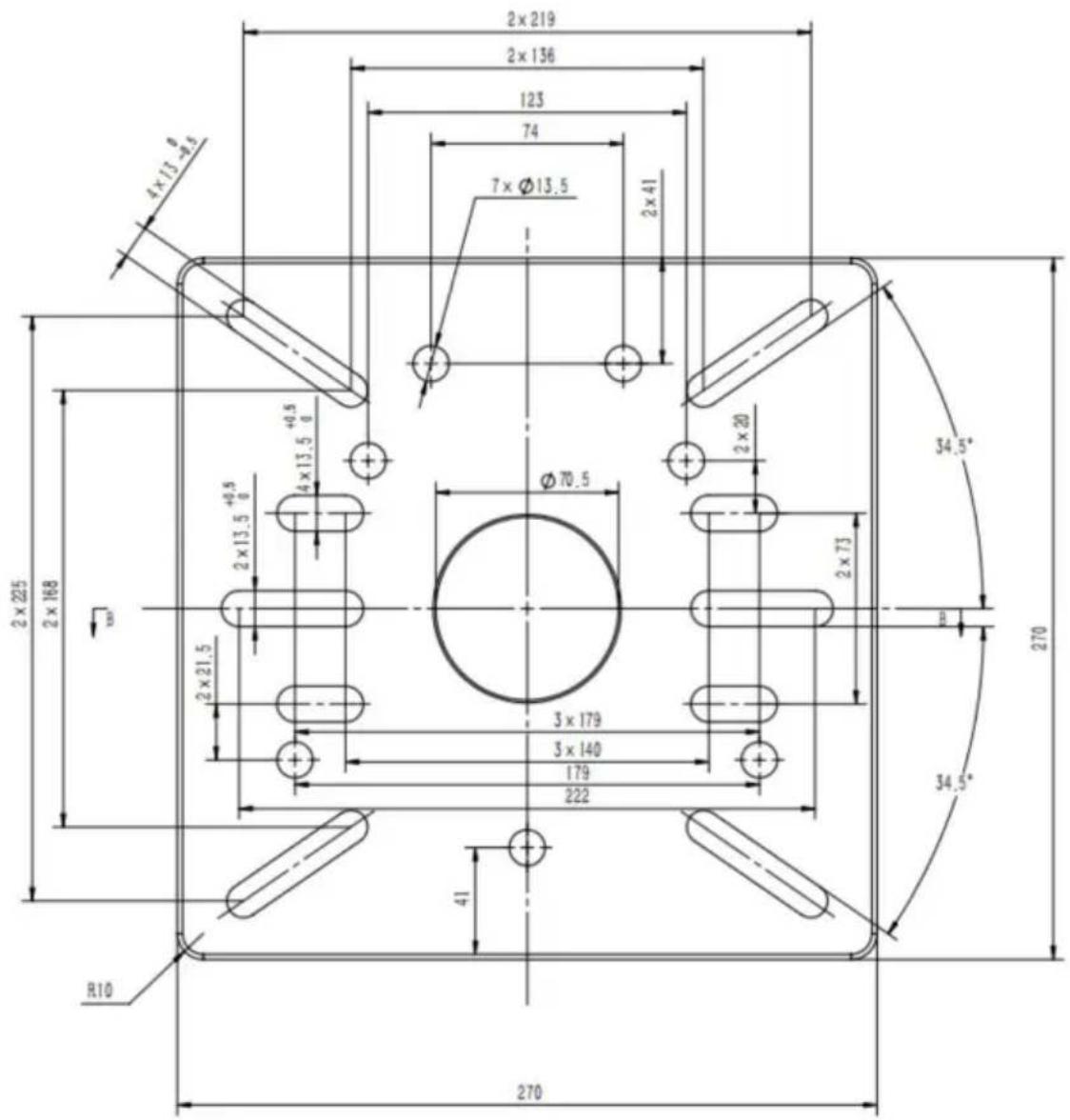

NOTA: Dimensioni dei fori di montaggio del mesa, i consumatori possono scegliere posizione appropriata del foro di fissaggio in base alle dimensioni di installazione del fisso base della macchina.

2×219 2×136 123 74 7×Ø13.5 2×41 4×13.5 2×20 Ø70.5 2×225 2×168 +0.5 +0.5 2×13.5 4×13.5 2×21.5 3×179 3×140 179 222 41 R10 270 34.5° 270 34.5°

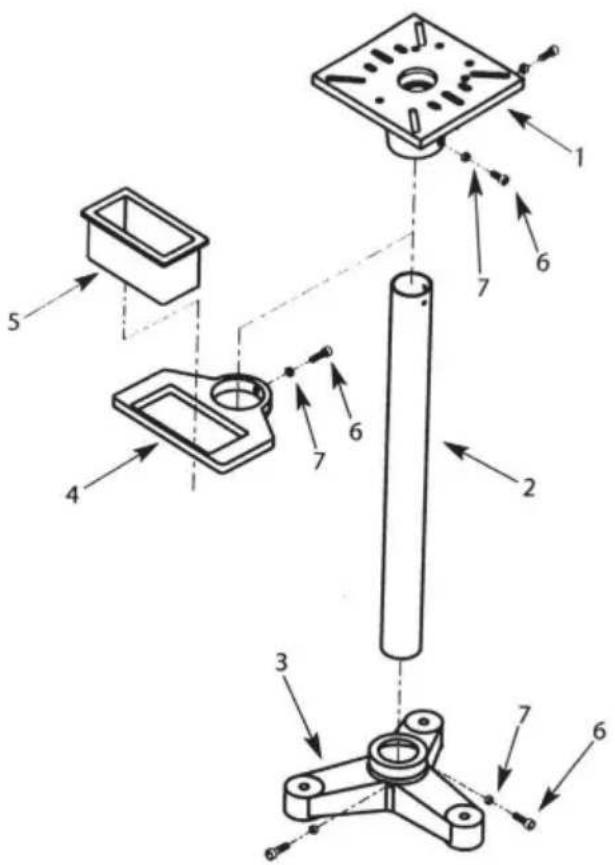

ASSEMBLAGGIO

I numeri si riferiscono all'elenco dei pezzi allegato.

Prima di iniziare, separa tutte le parti e raggruppale per dimensione e stile. Se alcune parti sono mancante, contatta immediatamente il tuo rivenditore VEVOR.

NOTA: stringere a mano i dadi e i bulloni durante il montaggio. Una volta assemblati, utilizzare un chiave inglese regolabile per garantire che tutti i fissaggi siano ben saldi.

ATTENZIONE! Questo supporto deve essere installato su un terreno solido e livellato e in combinazione con smerigliatrici da banco compatibili.

MONTAGGIO DEL CAVALLETTO

1. Posizionare la base (# 3) su una superficie piana e livellata.
2. Posizionare il palo di supporto (# 2) al centro della base.
3. Serrare le 2 viti di fissaggio (#6 e #7) nella base.

4. Far scorrere il collare della vaschetta del refrigerante (#4) sul palo di supporto. Far scorrere abbastanza in basso in modo che che almeno 4 pollici del palo siano visibili sopra il collare.

5. Fissare la vaschetta del refrigerante (#5) in posizione serrando la vite di fissaggio.

6. Posizionare la piastra fissa (#1) sul palo di supporto. Fissarla in posizione serrando le sue 2 viti di fissaggio.
7. Si consiglia vivamente di montare la base al pavimento utilizzando bulloni da 3/8 di pollice di un tipo compatibile con la superficie del pavimento.

MONTAGGIO DI UNA MOLETTA

1. Se la smerigliatrice (o altro utensile elettrico fisso) è dotata di piedini in gomma, rimuoverli. In questo modo il macinino potrà essere appoggiato in piano sul piedistallo.
2. Posizionare il macinino sulla parte superiore del piedistallo, allineando i fori di montaggio di sia il macinino che il piedistallo. Idealmente, la parte anteriore del macinino dovrebbe essere squadrato con la parte anteriore della superficie di montaggio.
3. Fissare il macinino con l'hardware descritto nel manuale del proprietario. Se il l'hardware di montaggio non è elencato, utilizzare un bullone esagonale con un diametro non superiore a 7/16 pollici, due rondelle piatte, una rondella elastica e un dado esagonale.

PROTEZIONE DELL'AMBIENTE

Riciclare i materiali indesiderati invece di smaltirli come rifiuti. Tutti gli utensili, gli accessori e gli imballaggi devono essere smistati, portati in un centro di riciclaggio e smaltiti in modo compatibile con l'ambiente. Quando il

il prodotto diventa completamente inutilizzabile e richiede lo smaltimento, scaricare tutti i liquidi (se applicabile) in contenitori approvati e smaltire il prodotto e i fluidi secondo le normative locali.

Nota: la nostra politica è quella di migliorare continuamente i prodotti e pertanto ci riserviamo il diritto di diritto di modificare dati, specifiche e componenti senza preavviso.

Importante: non si accetta alcuna responsabilità per l'uso improprio di questo prodotto.

CURA E MANUTENZIONE

1. Mantieni l'utensile con cura. Un utensile in buone condizioni è efficiente, più facile da controllare e avranno meno problemi.

2. Ispezionare periodicamente i componenti dell'utensile. Riparare o sostituire quelli danneggiati o usurati componenti. Utilizzare solo parti di ricambio identiche durante la manutenzione.

3. Mantenere le etichette e le targhette identificative dell'utensile. Queste contengono informazioni importanti. Se illeggibili o mancanti, contattare Princess Auto Ltd.

per le sostituzioni.

ATTENZIONE! Solo personale di assistenza qualificato dovrebbe riparare l'utensile. Un l'utensile riparato potrebbe rappresentare un pericolo per l'utente e/o per gli altri.

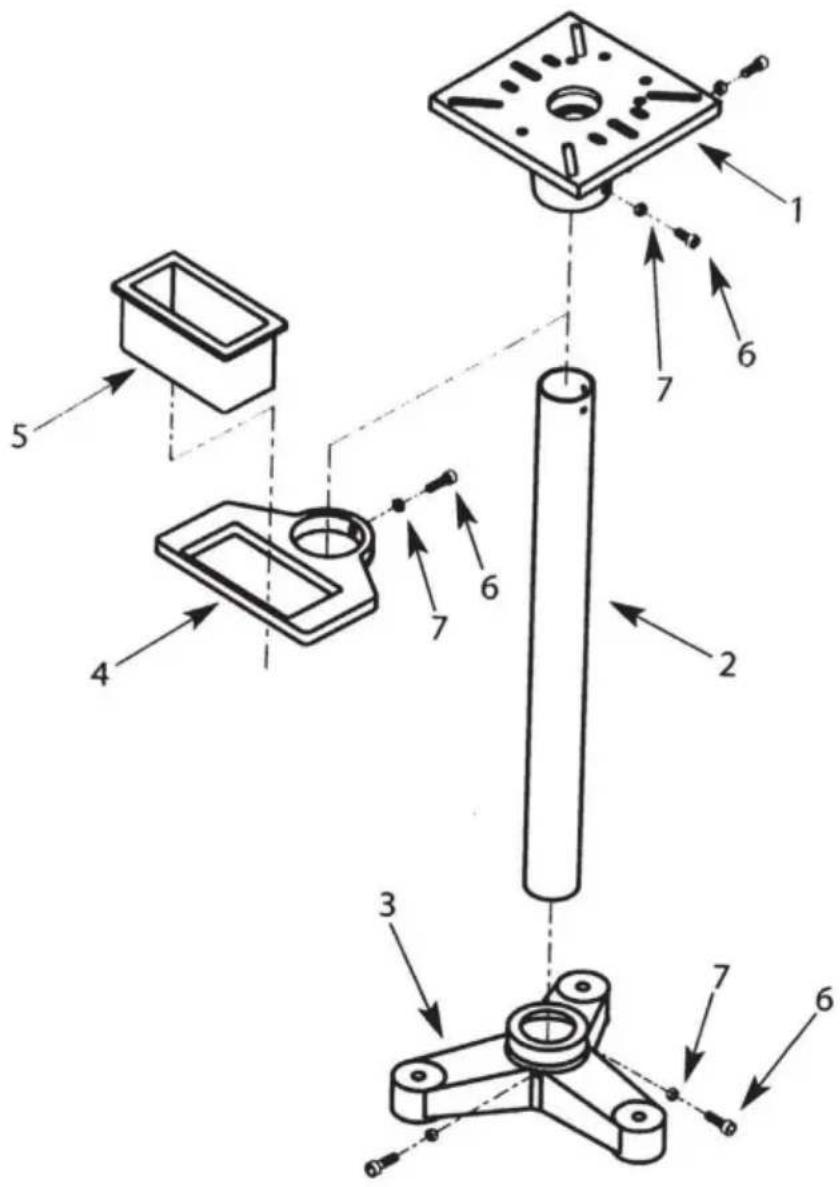

GUASTI E PARTI

Articolo	Descrizione	Quantità
1	Piastra fissa	1
2	Palo di supporto	1
3	Base	1
4	Collare del vassoio del refrigerante	1
5	Vassoio refrigerante	1
6	Piccola vite	5
7	Piccola rondella	5

SPECIFICHE

Modello	GS-H
Colore	Nero
La dimensione del tavolo in acciaio	270*270mm
Altre funzioni	Un serbatoio d'acqua.
Peso netto	22 chili

Produttore: Shanghaimuxinmuyeyouxiangongsi Indirizzo:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Rappresentante della CE

E-CrossStu GmbH Mainzer Landstr.69, 60329 Francoforte sul Meno.

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

VEVOR
