BRUKSANVISNING GSH Vevor

Teknisk support och e-garanticertifikat

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon tekn eller mjukvaruuppdateringar på vår produkt.

Varning - För att minska risken för skada måste användaren läsa bruksanvisningen noggrant.

INSTRUKTIONER

Tack för att du köpte en VEVOR-produkt. Tillverkad till en hög standard, detta produkten ger, om den används enligt dessa instruktioner och underhålls på rätt sätt du år av problemfri prestanda.

Läs bruksanvisningen.

VIKTIGT: läs dessa instruktioner noggrant. notera den säkra driften krav, varningar och försiktighetsåtgärder. använd produkten korrekt och med försiktighet syfte för vilket det är avsett. underlåtenhet att göra det kan orsaka skada och/eller personskada och gör garantin ogiltig. förvara dessa instruktioner säkert för

framtida användning.

1. Använd endast på fasta, jämna, fria ytor som kan stödja bänkslipen golvställ och bänkslip.
2. Se till att bänksliparens golvstativ är fäst på ytan som kan stödja stativ, bänkslip och arbetsstycke.
3. Använd alltid bänkslip golvstativ på en väl upplyst ren och torr plats. Göra se till att ytan är fast under foten. helst betong.
4. Ta hjälp av att placera och ta bort bänkslipmaskinen från sitt arbetsläge.
5. Byt ut eller reparera skadade delar. Använd endast rekommenderade delar. Obehörig delar kan vara farliga och gör garantin ogiltig.
6. Håll bänkslipens golvstativ torrt.
7. Håll barn och obehöriga borta från arbetsområdet. Se till att enheten är ordentligt och säkert monterad före användning.

WARNING! Underlåtenhet att följa dessa instruktioner kan leda till skada på stativ eller annan egendom och/eller personskada.

WARNING! De varningar, varningar och instruktioner som diskuteras i denna instruktion

manualen kan inte täcka alla möjliga förhållanden och situationer som kan uppstå. Det måste de förstås att sunt förnuft och försiktighet är faktorer som inte kan byggas

i denna produkt, men måste appliceras av operatören.

INTRODUKTION

Säkra bänkslipmaskiner på detta kraftiga gjutjärnsställ med lätthet. Det ankrar till golv och har en stor 10-5/8 x 10-5/8in. bord med kapacitet på 600 lb.

Har tillbehör en vattentank. Kompatibel med VOVER-serien av bänkar slipmaskiner, och även lämplig för andra ledande märken av bänkslipmaskiner.

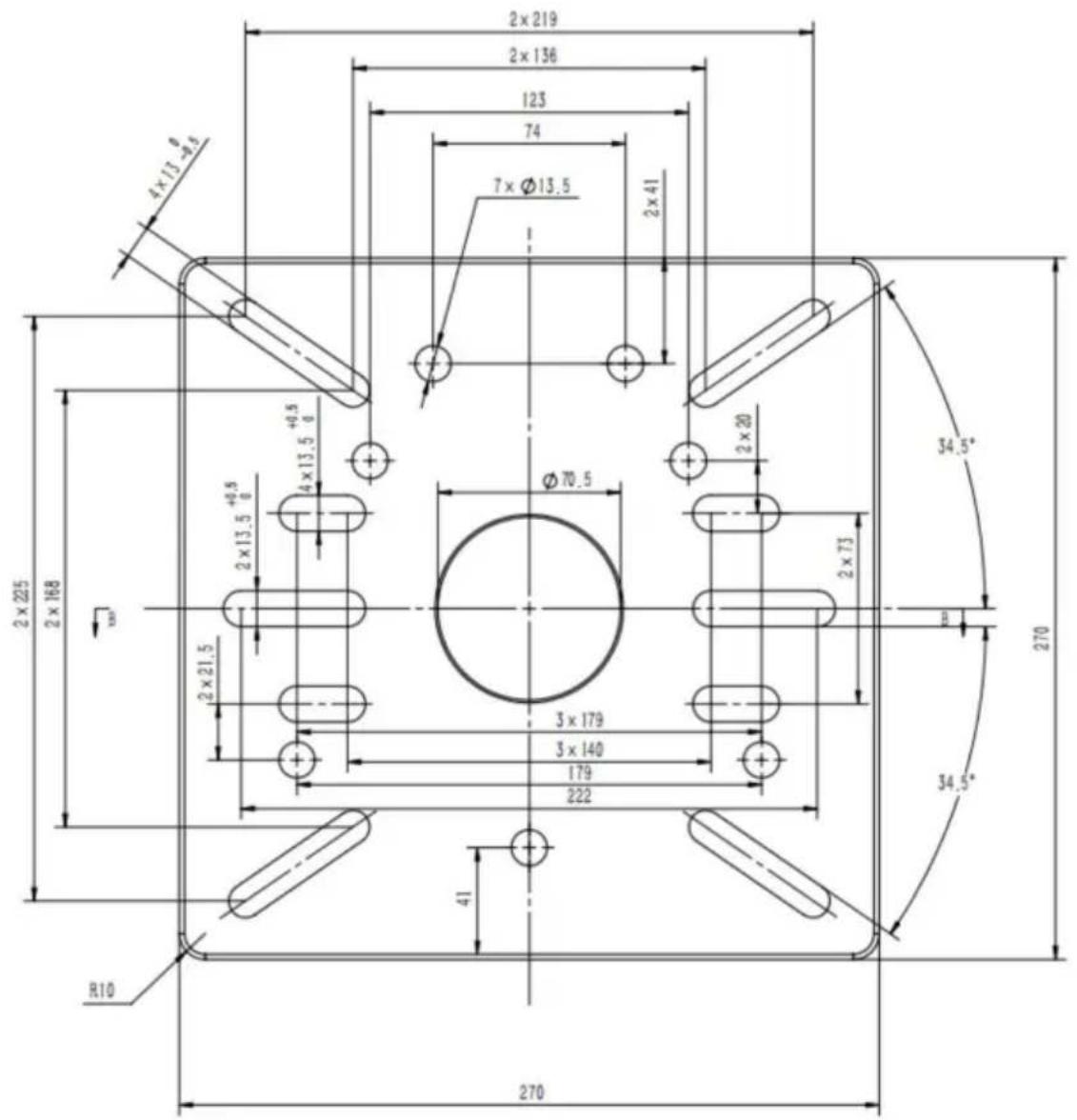

OBS: Mått på mesa-monteringshålen, konsumenterna kan välja lämplig fixeringshålsposition beroende på den fasta installationsstorleken maskinbas.

2×219 2×136 123 74 7×Ø13.5 2×41 4×13.5 4×13.5 +0.5 +0.5 Ø70.5 2×20 2×225 2×168 2×21.5 2×73 270 3×179 3×140 179 222 41 R10 270 34.5° 34.5°

MONTERING

Siffrorna hänvisar till bifogad reservdelslista.

Innan du börjar, separera alla delar och gruppera efter storlek och stil. Om några delar finns saknas, kontakta din VEVOR-återförsäljare omedelbart.

OBS: Dra åt muttrar och bultar med fingrarna vid montering. När den är monterad, använd en justerbar skiftnyckel för att säkerställa att alla fästen är säkra.

WARNING! Detta stativ måste installeras på fast plan mark och i kombination med kompatibla bänkslipmaskiner.

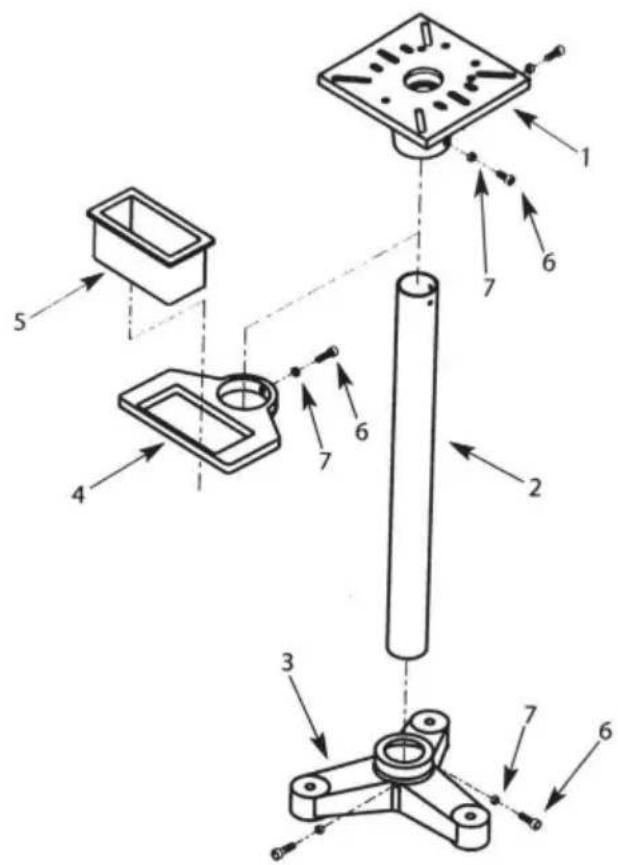

MONTERING AV STÄLLEN

1. Placera basen (nr 3) på en plan, jämn yta.

2. Placera stödstängen (# 2) i mitten av basen.

3. Dra åt de 2 ställskruvarna (#6 och #7) i basen.

4. Skjut kylvätsketrågets krage (#4) på stödstängen. Skjut den tillräckligt långt ner så att minst 4 tum av stolpen visas ovanför kragen.

5. Säkra kylvätskebehållaren (#5) på plats genom att dra åt ställskruven.

6. Placera den fasta plattan (#1) över stödstängen. Säkra den på plats genom att dra åt dess 2 ställskruvar.
7. Det rekommenderas starkt att du monterar basen på golvet med 3/8 tum bultar av en typ som är kompatibel med golvytan.

MONTERING AV EN KLIPP

1. Om slipmaskinen (eller annat stationärt elverktyg) har gummifötter, ta bort dem. Detta gör att kvarnen kan sitta plant på stativet.
2. Placera kvarnen ovanpå stativet, rikta in monteringshålen på både kvarnen och piedestalstativet. Helst bör främre delen av kvarnen vara fyrkantig med framsidan av monteringsytan.
3. Säkra kvarnen med den hårdvara som beskrivs i dess bruksanvisning. Om monteringsutrustning är inte listad, använd en sexkantsbult som inte överstiger 7/16 tum i diameter, två plana brickor, en låsbricka och en sexkantsmutter.

MILJÖSKYDD

Återvinn oönskat material istället för att slänga dem som avfall. Alla verktyg, tillbehör och förpackningar ska sorteras, lämnas till en återvinningscentral och

kasseras på ett sätt som är förenligt med miljön. När

produkten blir helt oanvändbar och kräver kassering, töm ut eventuella vätskor (om tillämpligt) i godkända behållare och kassera produkten och vätskorna enligt lokala bestämmelser.

Obs: Det är vår policy att ständigt förbättra produkterna och därför förbehåller vi oss rätt att ändra data, specifikationer och komponenter utan föregående meddelande.

Viktigt: Inget ansvar accepteras för felaktig användning av denna produkt.

SKÖTSEL & UNDERHÅLL

1. Underhåll verktyget noggrant. Ett verktyg i gott skick är effektivt, lättare att kontrollera och kommer att ha färre problem.

2. Inspektera verktygskomponenterna regelbundet. Reparera eller byt ut skadade eller slitna komponenter. Använd endast identiska reservdelar vid service.

3. Underhåll verktygets etiketter och namnskyltar. Dessa innehåller viktig information. Om oläslig eller saknas, kontakta Princess Auto Ltd.

för ersättare.

WARNING! Endast kvalificerad servicepersonal bör reparera verktyget. Ett felaktigt reparerat verktyg kan utgöra en fara för användaren och/eller andra.

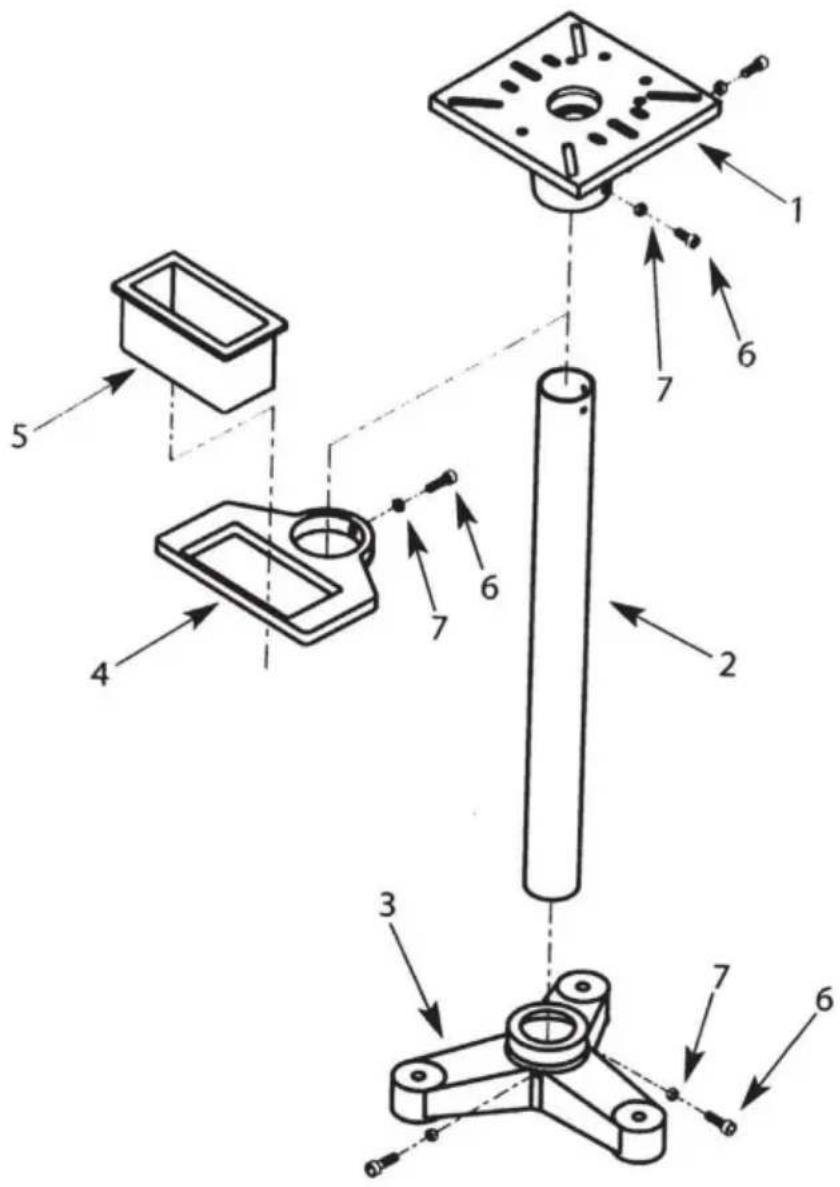

UPPSTÄLLNING OCH DELAR

Punkt	Beskrivning	Antal
1	Fast plåt	1
2	Stödstolpe	1
3	Bas	1
4	Kylmedelsbricka krage	1
5	Kylvätskebricka	1
6	Liten skruv	5
7	Liten bricka	5

SPECIFICATIONER

Modell	GS-H
Färg	Svart
Stålbordets storlek	270*270 mm
	En vattentank.Andra funktion
Nettovikt	22 kg

Tillverkare: Shanghaimuxinmuyeyouxiangongsi Adress:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

UK

REP

Teknisk support och e-garanticertifikat www.vevor.com/support
