GSH - Szlifierka stołowa Vevor - Bezpłatna instrukcja obsługi

Typ produktu	Podstawa do szlifierki stołowej
Model	GS-H
Kolor	Czarny
Wymiary stołu stalowego	270 x 270 mm (10-5/8 x 10-5/8 cala)
Waga netto	22 kg
Główny materiał	Żeliwo i stal
Maksymalna nośność	272 kg (600 funtów)
Dołączone akcesorium	Zbiornik na płyn chłodzący (zbiornik na wodę)
Kompatybilność	Szlifierki stołowe VEVOR i innych znanych marek
Maksymalna średnica śrub montażowych	3/8 cala
Wysokość słupka podporowego	Około 1000 mm (szacunkowo)
Liczba śrub regulacyjnych	5
Typ mocowania do podłogi	Śruby 3/8 cala (zalecane mocowanie)
Konserwacja	Regularne czyszczenie, kontrola komponentów, wymiana zużytych części tylko na zalecane części
Instrukcje bezpieczeństwa	Używać na twardej i równej powierzchni, trzymać z dala od dzieci, nie przekraczać maksymalnego obciążenia
Gwarancja	Elektroniczny certyfikat gwarancji dostępny na www.vevor.com/support
Producent	Shanghaimuxinmuyeyouxiangongsi, Szanghaj, Chiny
Importer	SIHAO PTY LTD (Australia), Sanven Technology Ltd (USA)
Przedstawiciel UE	60329 Frankfurt nad Menem, Niemcy

Często zadawane pytania - GSH Vevor

Czy ta podstawa jest kompatybilna ze wszystkimi szlifierkami stołowymi?

Została zaprojektowana dla szlifierek VEVOR, ale pasuje również do większości znanych marek. Sprawdź wyrównanie otworów montażowych.

Jak przymocować podstawę do podłogi?

Użyj śrub 3/8 cala odpowiednich do rodzaju podłogi (zalecany beton). Wywierć otwory w podstawie i przymocuj solidnie.

Czy mogę używać tej podstawy bez mocowania do podłogi?

Zdecydowanie zaleca się przymocowanie do podłogi ze względu na stabilność i bezpieczeństwo. Niezbędna jest płaska i twarda powierzchnia.

Co zrobić, jeśli brakuje części?

Natychmiast skontaktuj się ze sprzedawcą VEVOR. Lista części znajduje się w instrukcji.

Jak zamontować zbiornik na płyn chłodzący?

Nasuń obejmę na słupek, pozostaw co najmniej 4 cale słupka wystającego, a następnie dokręć śrubę regulacyjną.

Jaka jest maksymalna nośność?

Stół może wytrzymać do 600 funtów (272 kg), włączając szlifierkę i obrabiany przedmiot.

Czy przed montażem należy usunąć gumowe nóżki ze szlifierki?

Tak, aby szlifierka leżała płasko na podstawie i zapewniała stabilne mocowanie.

Jak konserwować tę podstawę?

Regularnie sprawdzaj śruby i spoiny. Czyść suchą szmatką. Uszkodzone części wymieniaj tylko na części VEVOR.

Czy ta podstawa jest dostarczana ze szlifierką?

Nie, to tylko podstawa. Szlifierka stołowa jest sprzedawana osobno.

Jak uzyskać pomoc techniczną?

Odwiedź www.vevor.com/support, aby pobrać elektroniczny certyfikat gwarancji i uzyskać wsparcie.

INSTRUKCJA OBSŁUGI GSH Vevor

Wsparcie techniczne i certyfikat gwarancji

elektronicznej www.vevor.com/support

VEVOR

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

Ostrzeżenie – aby zmniejszyć ryzyko obrażeń, użytkownik musi przeczytać uważnie przeczytaj instrukcję obsługi.

INSTRUKCJE

Dziękujemy za zakup produktu VEVOR. Wyprodukowany zgodnie z wysokimi standardami, ten produkt, jeśli jest używany zgodnie z niniejszą instrukcją i prawidłowo konserwowany, zapewni lata bezproblemowej pracy.

Przeczytaj instrukcję obsługi.

WAŻNE: proszę uważnie przeczytać niniejszą instrukcję. Należy pamiętać o zachowaniu bezpieczeństwa użytkowania. wymagania, ostrzeżenia i środki ostrożności. Używaj produktu prawidłowo i ostrożnie.

celu, do którego jest przeznaczony. Niedopełnienie tego obowiązku może spowodować uszkodzenie i/lub obrażenia ciała i unieważnienie gwarancji. Zachowaj tę instrukcję w bezpiecznym miejscu

przyszłe wykorzystanie.

1. Używać wyłącznie na twardych, równych i niezakłóconych powierzchniach, które są w stanie utrzymać szlifierka stołowa, stojak podłogowy i szlifierka stołowa.
2. Upewnij się, że stojak szlifierki stołowej jest przymocowany do powierzchni, która jest w stanie utrzymać stojak, szlifierkę stołową i obrabiany przedmiot.
3. Zawsze używaj stojaka szlifierki stołowej w dobrze oświetłonym, czystym i suchym miejscu. upewnij się, że podłoże jest stabilne, najlepiej betonowe.
4. Poproś o pomoc przy ustawianiu i zdejmowaniu szlifierki stołowej z miejsca pracy.
5. Wymień lub napraw uszkodzone części. Używaj tylko zalecanych części. Nieautoryzowane Części mogą być niebezpieczne i spowodują unieważnienie gwarancji.
6. Utrzymuj stojak szlifierki stołowej w suchości.
7. Trzymaj dzieci i osoby nieupoważnione z dala od miejsca pracy. Upewnij się, że Przed użyciem urządzenie zostało prawidłowo i bezpiecznie zmontowane.
   OSTRZEŻENIE! Nieprzestrzeganie tych instrukcji może spowodować uszkodzenie uszkodzenia ciała lub innego mienia i/lub obrażeń ciała.
   OSTRZEŻENIE! Ostrzeżenia, przestrogi i instrukcje omówione w tej instrukcji

instrukcja nie może objąć wszystkich możliwych warunków i sytuacji, które mogą wystąpić. Musi należy zrozumieć, że zdrowy rozsądek i ostrożność to czynniki, których nie da się zbudować do tego produktu, ale musi zostać zastosowany przez operatora.

WSTEP

Zabezpiecz szlifierki stołowe na tym wytrzymałym żeliwnym stojaku z łatwością. Zakotwicza się do podłogi i wyposażony jest w duży stół o wymiarach 10-5/8 x 10-5/8 cala i udźwigu 600 funtów.

Posiada akcesorium w postaci zbiornika na wodę. Kompatybilny z gamą ławek VOVER

szlifierek, a także nadaje się do innych wiodących marek szlifierek stołowych.

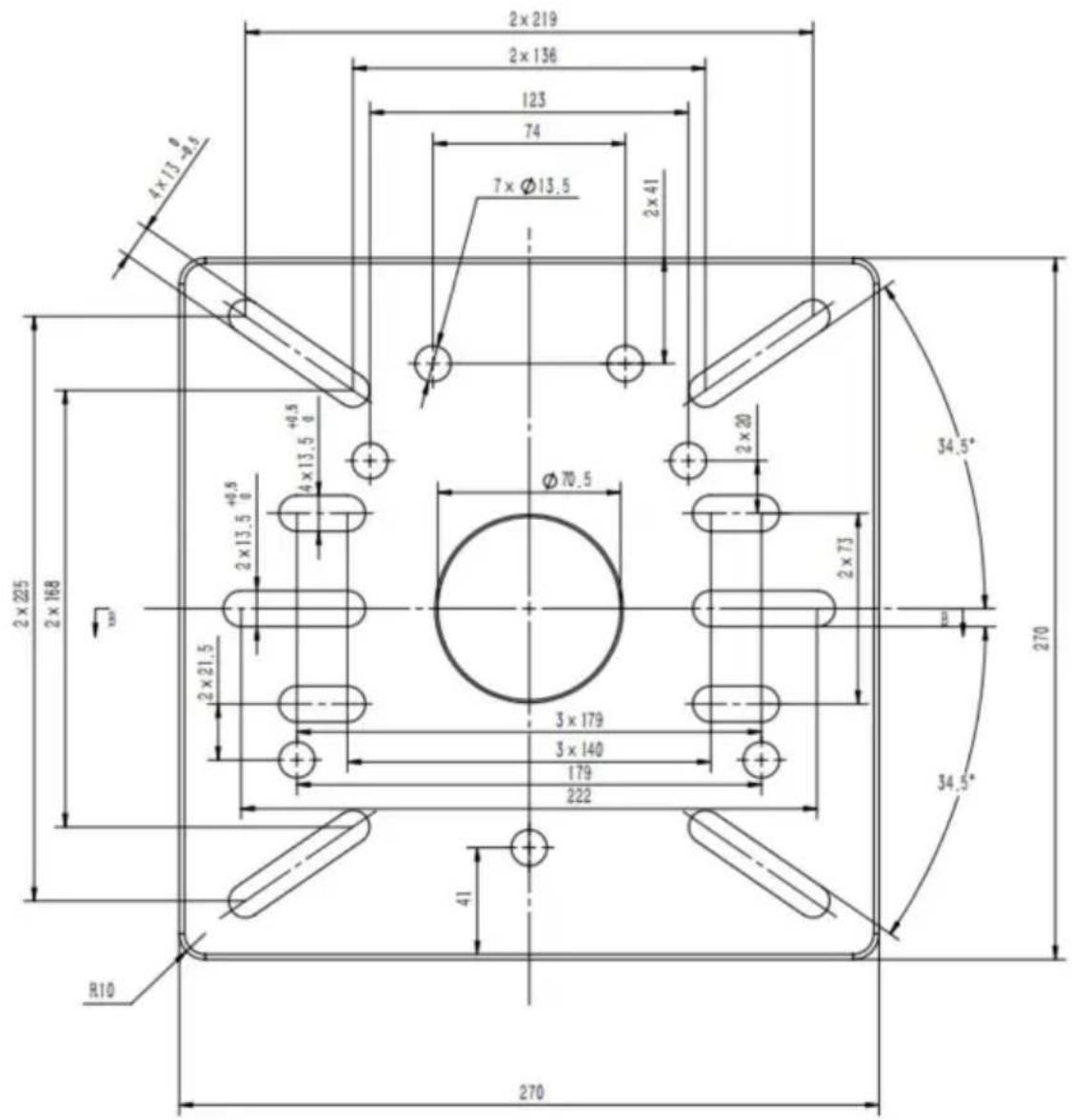

UWAGA: Wymiary otworów montażowych stołu mogą być wybrane przez użytkownika.

odpowiednie położenie otworu mocującego zgodnie z rozmiarem instalacji zamocowanego elementu podstawa maszyny.

MONTAŻ

Numery odnoszą się do załączonej listy części.

Zanim zaczniesz, oddziel wszystkie części i pogrupuj je według rozmiaru i stylu. Jeśli jakieś części są jeśli czegoś brakuje, skontaktuj się natychmiast ze sprzedawcą VEVOR.

UWAGA: dokręcaj nakrętki i śruby palcami podczas montażu. Po złożeniu użyj

klucz nastawny, aby upewnić się, że wszystkie mocowania są bezpieczne.

OSTRZEŻENIE! Ten stojak musi być zainstalowany na twardym, równym podłożu i w połączeniu ze zgodnymi szlifierkami stołowymi.

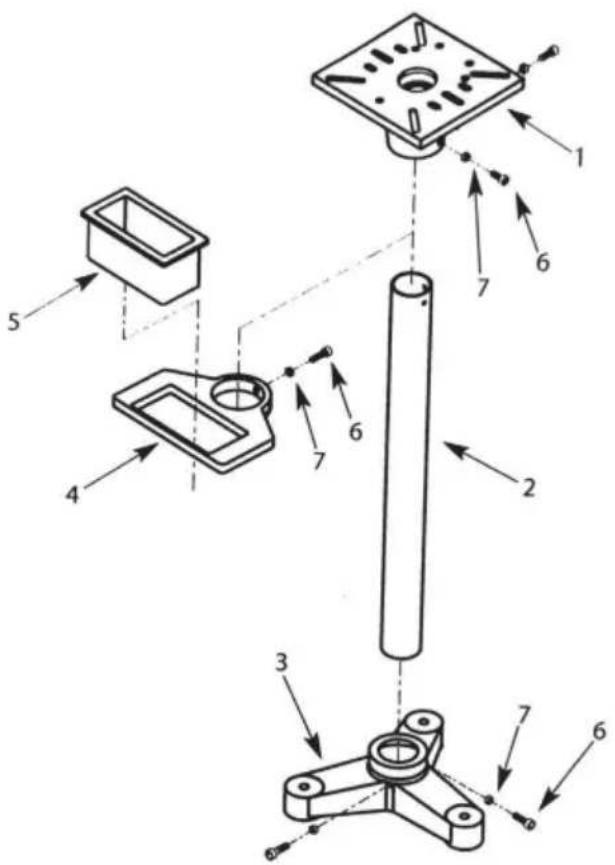

MONTAŻ STOJAKA

1. Umieść podstawę (#3) na płaskiej, równej powierzchni.
2. Umieść słupek podporowy (# 2) w środku podstawy.
3. Dokreć 2 śruby ustalające (#6 i #7) w podstawie.

4. Nasuń kołnierz tacy na chłodziwo (#4) na drążek podporowy. Przesuń go wystarczająco daleko w dół, aby że co najmniej 10 cm słupka wystaje ponad obroże.

5. Zabezpiecz miskę na płyn chłodzący (#5) na miejscu, dokręcając śrubę ustalającą.

6. Umieść płytkę stałą (#1) nad słupkiem podporowym. Zabezpiecz ją na miejscu, dokręcając jego 2 śruby ustalające.
7. Zdecydowanie zaleca się mocowanie podstawy do podłogi za pomocą śrub 3/8 cala, odpowiednich do rodzaju podłogi.

MONTAŻ SZLIFIERKI

1. Jeżeli szlifierka (lub inne stacjonarne elektronarzędzie) ma gumowe nóżki, należy je zdemontować.

Dzięki temu szlifierka będzie mogła spoczywać płasko na podstawie.

1. Umieść szlifierkę na podstawie, dopasowując otwory montażowe

zarówno szlifierka, jak i podstawka. W idealnym przypadku przód szlifierki powinien być prostopadle do przedniej krawędzi powierzchni montażowej.

1. Zabezpiecz szlifierkę za pomocą osprzętu opisanego w instrukcji obsługi. Jeśli

jeśli nie ma na liście elementów montażowych, należy użyć śruby sześciokątnej o średnicy nieprzekraczającej 7/16 cala, dwie podkładki płaskie, podkładka zabezpieczająca i nakrętka sześciokątna.

OCHRONA ŚRODOWISKA

Poddaj recyklingowi niechciane materiały zamiast wyrzucać je jako odpady. Wszystkie narzędzia, akcesoria i opakowania należy posortować, oddać do punktu recyklingu i

zutylizowane w sposób zgodny ze środowiskiem. Gdy

produkt staje się całkowicie niezdatny do użytku i wymaga utylizacji, należy spuścić wszystkie płyny (jeśli dotyczy) do zatwierdzonych pojemników i zutylizować produkt i płyny

zgodnie z lokalnymi przepisami.

Uwaga: Naszą polityką jest ciągłe udoskonalanie produktów i w związku z tym zastrzegamy sobie prawo do: prawo do zmiany danych, specyfikacji i części składowych bez wcześniejszego powiadomienia.

Ważne: Nie ponosimy odpowiedzialności za niewłaściwe użycie tego produktu.

PIELEGNACJA I KONSERWACJA

1. Utrzymuj narzędzie z należytą starannością. Narzędzie w dobrym stanie jest wydajne, łatwiejsze do kontrolowania i będzie miał mniej problemów.

2. Okresowo sprawdzaj elementy narzędzia. Napraw lub wymień uszkodzone lub zużyte komponenty. Podczas serwisowania należy używać wyłącznie identycznych części zamiennych.

3. Utrzymuj etykiety i tabliczki znamionowe narzędzia. Zawierają one ważne informacje. Jeśli nieczytelne lub brakujące, skontaktuj się z Princess Auto Ltd.

na wymiane.

OSTRZEŻENIE! Tylko wykwalifikowany personel serwisowy powinien naprawiać narzędzie. Nieprawidłowo naprawione narzędzie może stwarzać zagrożenie dla użytkownika i/lub innych osób.

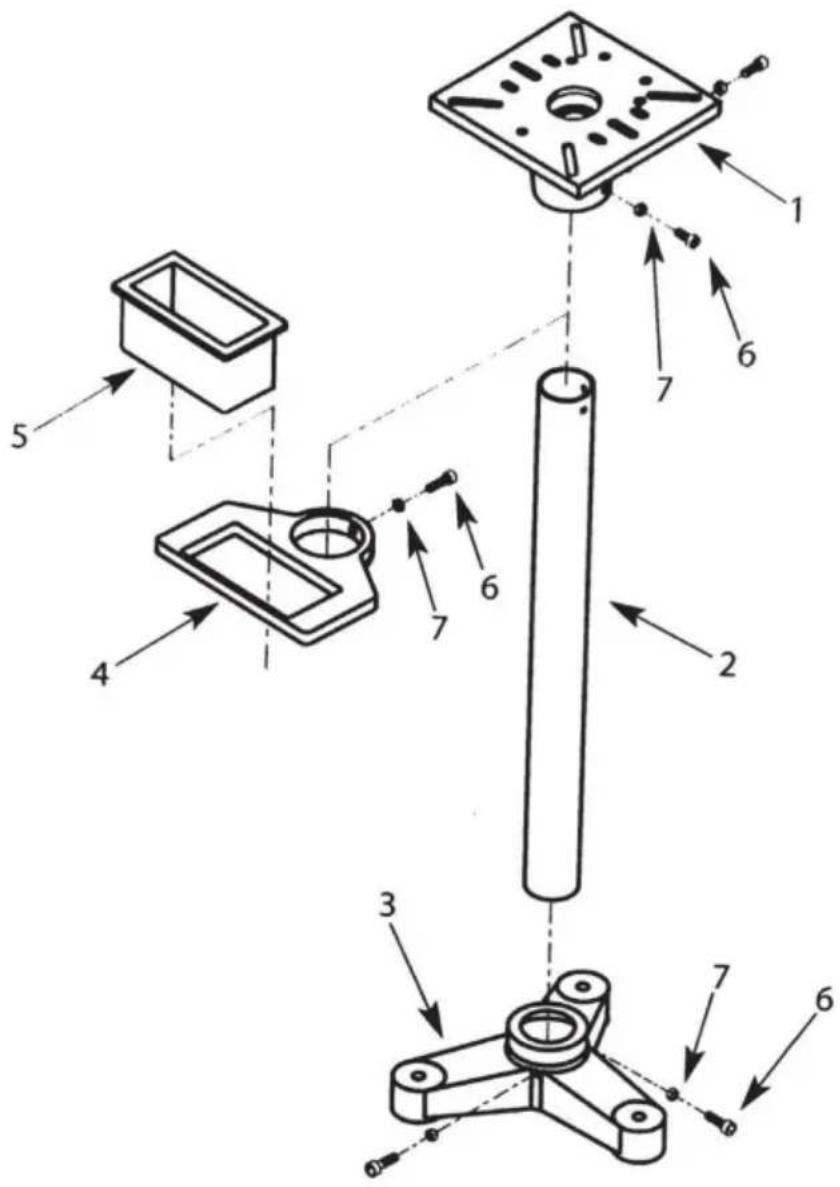

AWARIE I CZĘŚCI

Przedmiot	Opis	Ilość
1	Płyta stała	1
2	Słup podporowy	1
3	Opierać	1
4	Kołnierz tacy na płyn chłodzący	1
5	Tacka na płyn chłodzący	1
6	Mała śruba	5
7	Mała pralka	5

SPECYFIKACJE

Model	GS-H
Kolor Czarny
Rozmiar stołu stalowego	270*270 mm
Inne funkcje	Zbiornik na wodę.
Masa netto 22 kilogramy

Producent: Shanghaimuxinmuyeyouxiangongsi Adres:

Shuangchenglu 803nong11hao1602A-1609shi, Baoshanqu, Szanghaj 200000 CN.

Importowane do AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australia

Importowane do USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

REP WIELKIEJ BRYTANII

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support
