Varumärke	Vevor
Modell	RC-1803J
Produkttyp	Dragkroksmonterad cykelhållare
Cykelkapacitet	2 cyklar
Maximal last	36 kg (80 lb)
Kompatibla fordonstyper	Bil, SUV, Lastbil, Släpvagn
Cykelkompatibilitet	De flesta cyklar (ram upp till 60 mm bredd)
Dragkrokstorlek	1,25 tum / 2 tum
Färg	Svart
Huvudmaterial	Stål
Totalmått (ungefär)	Ej specificerat i manualen
Nettovikt	Ej specificerat i manualen
Huvudfunktioner	Cykelstöd på dragkrok, fällbara armar, ramkrokar, fästremmar, utfällning för bagageutrymmesåtkomst
Underhåll och rengöring	Rengör med vattenlösliga rengöringsmedel; smörj skruvar och muttrar regelbundet; förvara svalt och torrt
Säkerhet	Följ hastighetsbegränsningarna (max 120 km/h), kontrollera fästena före varje resa, överskrid inte maxlasten, använd säkerhetsremmen
Reservdelar	Tillgängliga via packlistan (t.ex. rör, krokar, remmar, skruvar)
Reparerbarhet	Ja, montering med standard skruvar, utbytbara delar
Garanti	Teknisk support och elektroniskt garantibevis på www.vevor.com/support
Allmän information	Bruksanvisning ingår, modell RC-1803J, varumärke Vevor

Vanliga frågor - RC-1803J Vevor

Hur installerar man cykelhållaren Vevor RC-1803J ?

Följ medföljande monteringsanvisningar: börja med att montera tvärrören och det vertikala röret, fäst sedan hjulramarna och krokarna. Installationen på fordonet kräver att del AA sätts in i dragkrokshållaren och dras åt med de medföljande bultarna.

Vad är den maximala vikten som stöds?

Den maximala lasten är 80 lb (36 kg) totalt, vilket är cirka 40 lb (18 kg) per cykel.

Är denna cykelhållare kompatibel med alla typer av cyklar?

Den passar de flesta cyklar där rambredden inte överstiger 60 mm. Den är inte lämplig för tandemcyklar, liggcyklar eller cyklar med skrymmande tillbehör (barnsäten, väskor, etc.).

Kan jag öppna bagageutrymmet med cykelhållaren monterad?

Ja, tack vare tiltmekanismen: öppna säkerhetssprinten och luta hållaren bakåt för att komma åt bagageutrymmet.

Vilken är den rekommenderade maxhastigheten med lastad cykelhållare?

Överskrid inte 120 km/h (75 mph). Minska hastigheten över farthinder (max 10 km/h) och anpassa dig till vägförhållandena.

Hur underhåller man cykelhållaren?

Rengör den med vattenlösliga rengöringsmedel, undvik frätande produkter. Smörj skruvar och muttrar regelbundet. Förvara den på en sval och torr plats.

Är cykelhållaren hopfällbar för förvaring?

Ja, sidorören kan fällas ihop enligt anvisningarna (schema ABC) för att minska utrymmesbehovet när den inte används.

Vilka verktyg behövs för montering?

Du behöver en justerbar skiftnyckel på 200 mm och en 17 mm nyckel.

Hur fäster man cyklarna på cykelhållaren?

Placera hjulen i hjulramarna (E/F), fäst ramkrokarna (G/H) på cykelns tvärstag, dra sedan åt remmarna (I och J) för att hålla hjulen och koppla ihop cyklarna.

Var hittar man reservdelar eller teknisk support?

Besök webbplatsen www.vevor.com/support för teknisk support och elektroniskt garantibevis.

BRUKSANVISNING RC-1803J Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

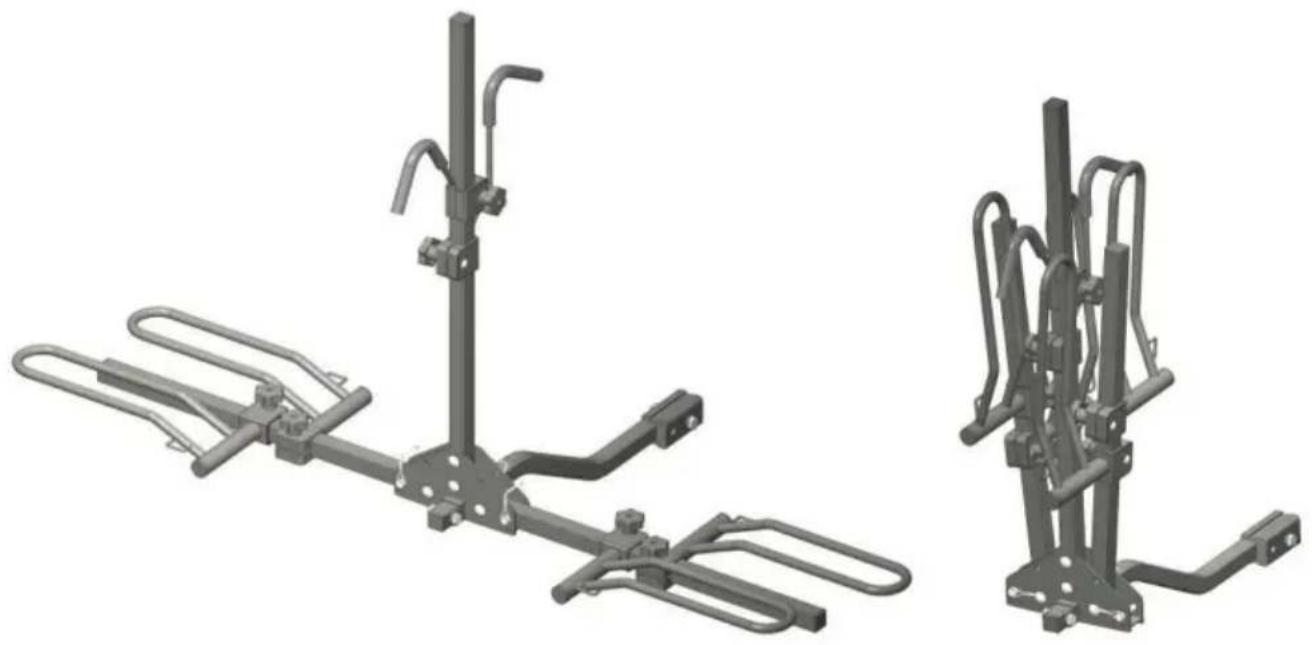

HITCH CYKELSTÄLLARE

MODELL: RC-1803J

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

HITCH CYKELSTÄLLARE

MODELL: RC-1803J

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig ige om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

Varning - För att minska risken för skador måste användarna bruksanvisningen noggrant.

läsa

PRODUKTPAREMETRAR

Modell	RC-1803J
Kapacitet (Cyklar)	2
Maximal belastning	80 lbs
Typ av fordonsservice	Bil, SUV, lastbil, släp
Tillämpning (Cyklar)	De flesta cyklar (upp till 60 mm cykeltyp bredd)
Monteringsstorlek	1,25 tum/2 tum
Färg	Svart

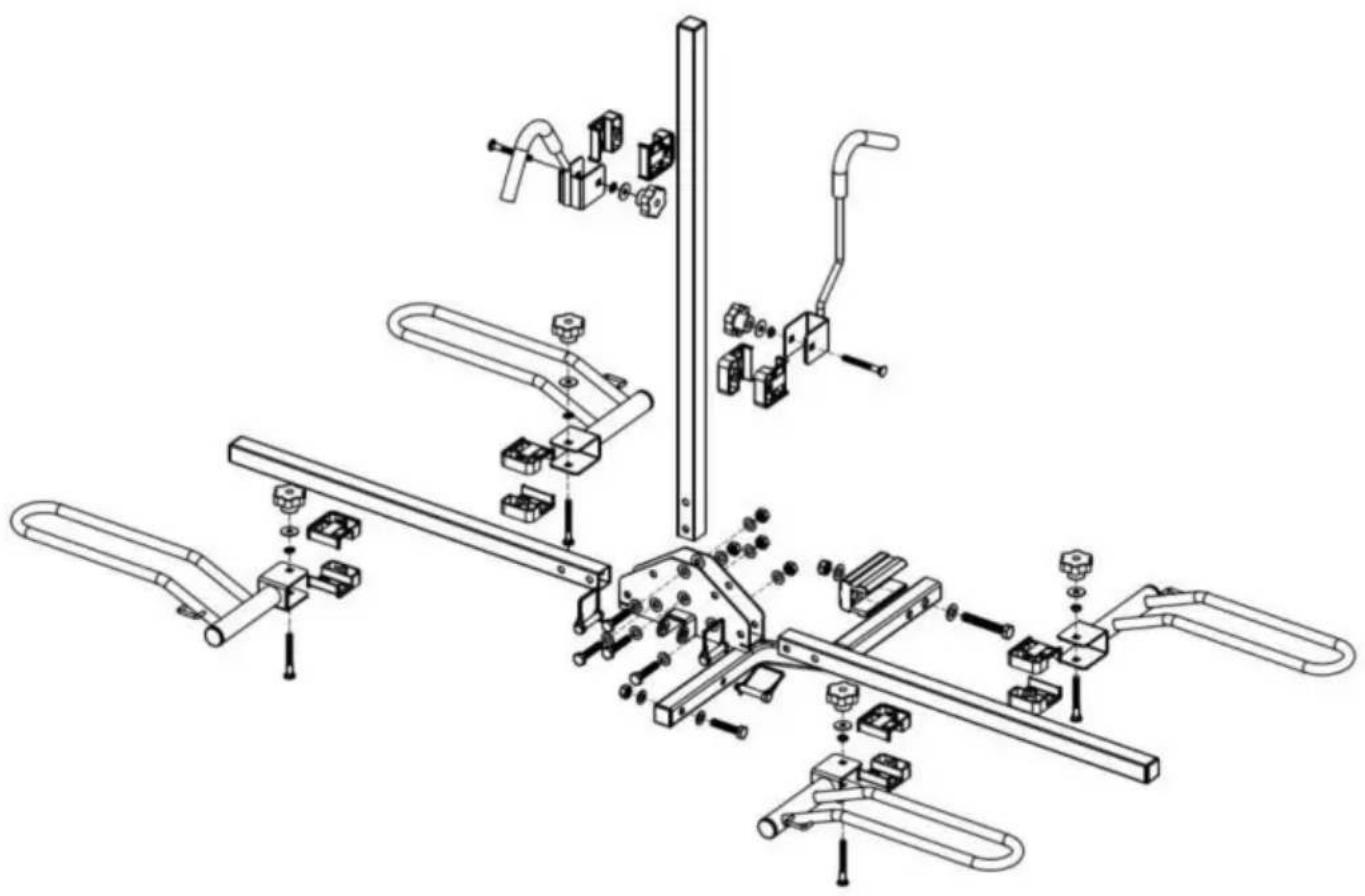

PACKLISTA

När du packar upp denna produkt, kontrollera att delarna som anges nedan är det ingår och inspektera noggrant för eventuella skador som kan ha uppstått under transport. Om någon del saknas eller är skadad, försök inte montera eller använda den produkt.

NDE	BILD	DELANTAL	QToch	INGEN BILD		DELANTAL	QToch
A		Stödrör 30*30*680	1	B		Vertikalt rör 30*30*850	1
C		Tvärgåenderör 30 * 30 * 650	2	D		Ansluterplats	1
DCH		Hjulram-01	2	F		HjulRam-02	2
G		Ramkrok-01	1	H		Ramkrok-02	1
		Bandage25*500	4	J		Bandage25*2500	1
K		Säkerhetsnål	3	L		KnoppmutterM8	6
M		Platt brickaM10	12 N			Platt brickaM8*25	6
DE		Locknut M10 5		P		FjäderbrickaM8	6
F		Yttrehexagonalbult M10*50	5	R		Fyrkantig halsbult M8*70	6
S		Plastklämmablockera	12 T			Yttrehexagonalbult M12*75	1
I		Platt brickaM12	2 V			LåsmutterM12	1
I		PressplattaskruvaM10	1 X			Pressplatta	1
OCH		FjäderbrickaM10	2	MED		SexkantmutterM10	2
AA		Stödröranslutningar	1 AB			Litet rep	8

SÄKERHETSINSTRUKTIONER

Läs dessa instruktioner noggrant och spara dem för framtida bruk. Om detta produkten skickas till en tredje part, då måste dessa instruktioner vara ingår.

När du använder produkten ska grundläggande säkerhetsföreskrifter alltid följas minska risken för skador inklusive följande:

DANGER

Risk för olyckor!

ÿ Eventuellt bakre överhäng på ett fordon får inte överstiga 60 % av hjulbasen eller 12,14 fot (3,7 m), vilket som är mindre.

De maximala måtten för alla fordon, inklusive dess last, är 8,2 fot (2,5 m) i bredd och 4,3 m (14 fot) på höjden. Ett fordon försett med en cykelhållare, tillsammans med några cyklar får inte överskrida dessa gränser.(Ta hänsyn till lastens proportionalitet mot fordonets storlek.)

ÿ När den installeras med denna produkt måste fordonets hastighet under nr omständigheter överstiger 75 mph (120 kmph). Observera alltid gällande hastighet gränser och andra trafikbestämmelser.

WARNING

Risk för skador!

ÿ När produkten är installerad, med eller utan cyklar lastade, kollision, skada på egendom och/eller personskada kan uppstå. Akta dig för den ökade dimensioner (längd/bredd/höjd) på fordonet innan backning och körning in i garage, stängda parkeringsplatser, en biltvätt, under broar, tunnelbanor eller tunnlar.

ÿ Underlåtenhet att korrekt installera denna produkt och/eller lasta cyklarna på produkten kan orsaka skador på fordonet och/eller cyklarna och kan leda till personskada.

ÿ Terrängkörning rekommenderas inte, särskilt när produkten är lastad. Detta kan leda till skador på fordonet, cyklarna eller produkten.

Trafiksäkerhet

CAUTION

Risk för olyckor!

ÿ Plötsliga bromsar, abrupta starter och skarpa svängar måste undvikas så mycket som möjlig.

ÿ Den maximala hastigheten för att köra över farthinder får inte överstiga 6,2 mph (10 km/h).

ÿ Om det inte är möjligt att hålla sig inom 3,94 fot (1,2 m) gränsen bortom baksidan av fordon ska en varningssignal bäras på cykelns yttersta del.

ÿ En varningssignal måste under dagen vara en färgglad flagga eller bit av material, med varje sida minst 30 cm lång, och om du kör på natten, en rödljus som kan ses på minst 200 m (656 ft).

ÿ När produkten är monterad, navigeringsparametrar (böjar och bromsning) för fordon ändras, speciellt när det är lastat (särskilt sidvind känslighet). Körrutinerna bör anpassas. Fordonet kör egenskaper och bromsbeteende ändras när laster bärs på produkt.

ÿ När du bär last på produkten måste körhastigheten justeras beroende på yttre förhållanden som vägytor, sidovindar, allmänt trafiksituationer etc. Det rekommenderas att hålla sig till gällande hastighetsgränser för vilken väg som helst!

ÿ Inaktivera det automatiska öppningssystemet för bakluckan när du använder denna produkt om fordonet är utrustat med denna funktion. Manövrera bakluckan manuellt.

ÿ Öppna bakluckan enligt instruktionerna när cyklar är lastade på denna produkt.

Produktsäkerhet

ÿ Montering ska utföras enligt instruktionerna.

ÿ Håll barn och husdiur borta när du monterar produkten.

ÿ Använd inte denna produkt om några delar saknas, är skadade eller slitna.

ÿ Denna produkt bör endast installeras, underhållas och användas av en erfaren vuxen. Om du är osäker, rådfråga en professionell.

ÿ Denna produkt är utformad så att, med korrekt montering, montering och drift orsakar inga skador på fordonet.
ÿ Dra inte åt fästelementen för hårt.
ÿ Denna produkt är designad för att monteras direkt på ett fordon och har en 2-tums storlek lifta.
ÿ Den här produkten är inte utformad för att motstå extrema väderförhållanden, speciellt kustluften.

VARSEL

ÿ Kontrollera spelrummet. Det är förarens ansvar att se till att det finns tillräckligt utrymme. Detta beror på fordonet, lasten och vägen.

Frigången bör ta hänsyn till avståndet från bakhjulen och rörelser påtvingade av uppfartsramper och farthinder. Det borde det vara mellan 12" och 15" (30 och 38 cm).

ÿ Använd inte denna produkt för andra ändamål än att bära cyklar. Gör inte det modifiera alla komponenter i produkten.
ÿ Överskrid inte den maximala lastkapaciteten, och bär inte fler cyklar än rekommenderas för varje modell.
ÿ Använd alltid säkerhetsremmen för att fästa cyklarna på denna produkt. Byt ut någon säkerhetsrem vid första tecken på slitage.
ÿ Se till att det finns ett säkert avständ mellan cyklarna och marken, speciellt när man går in på en uppfart. Denna produkt är för att bära standardcykel ramar. Transportera inte tandem- eller liggcyklar.
ÿ Transportera inte cyklar med tillbehör som barnstolar, väskor, hjulkapslar, helcykelöverdrag eller motorer.
ÿ Alla lösa eller avtagbara delar och tillbehör till cyklar (egoolbars, baby bärare, pumpar etc.) måste tas bort innan du laddar den på denna produkt.
ÿ Låt inte barn klättra på eller leka med produkten.
ÿ För bränsleekonomi och säkerheten för andra trafikanter måste denna produkt vara demonteras från fordonet när den inte används.
ÿ Håll ett säkert avständ mellan avgasröret och cykeln/cyklarna så att avgasvärme kan inte påverka cykeln/cyklarna eller remmarna. Se till att cykeldäcken är

inte direkt bakom avgasröret.

ÿ Använd extra skydd för att skydda cyklarna och bakluckan från repor om nödvändig.

ÿ Placera alltid den största/tyngsta cykeln närmast fordonet först, och placera sedan andra utåt i storleksordning.

ÿ Fordonet ska vara i gott skick i det område där produkten befinner sig belägen.

ÿ Montera inte på någon typ av släp eller husbil, inklusive klass B-fordon.

Inspektion

ÿ Undersök regelbundet produkten för korrosion, slitage. Sluta använda produkten vid första tecken på skada eller om delar lossnar.

ÿ Se regelbundet till att all hårdvara, skruvar, remmar, knoppar och nav i denna produkten är ordentligt åtdragna.

ÿ Efter varje ny installation av denna produkt på fordonet och efter varje ny lastning måste produkten och lasterna kontrolleras efter en kort körtid (max 30 minuter på en dålig väg eller 31,1 mi (50 km) på en vanlig väg) och dra åt igen vid behov.

ÿ Skruvanslutningarna mellan denna produkt och fordonet måste kontrolleras för ett stadigt säte med jämna mellanrum - senast efter var 310,7 mi (500 km) - och dra åt vid behov, särskilt under längre resor. Vid fattiga vägförhållandena bör kontrollen av skruvförbanden upprepas varje gång 2 timmar.

ÿ Före varje resa, alla anslutningar av skruvarna, grundstället och tillbehör och andra stöd måste kontrolleras för fasthet och täthet. Dra åt vid behov.

ÿ Efter raster, under vilka fordonet med denna produkt lämnas utan övervakning måste alla tillgängliga fästen av produkten och lasten vara kontrolleras för styrka och funktionalitet (undersökning för skadlig yttre influenser)!

Före första användningen

ÿ Kontrollera produkten för transportskador.

ÿ Ta bort allt förpackningsmaterial.
ÿ Rengör fordonet före installation, särskilt de delar som kommer in i

kontakt med denna produkt.

ÿ Rengör ytan på denna produkt innan du installerar den här produkten.

INSTALLATIONSANVISNING

1× 200 mm justerbar nyckel

1× 17mm skiftnyckel

1. Monteringsprocedurer

1

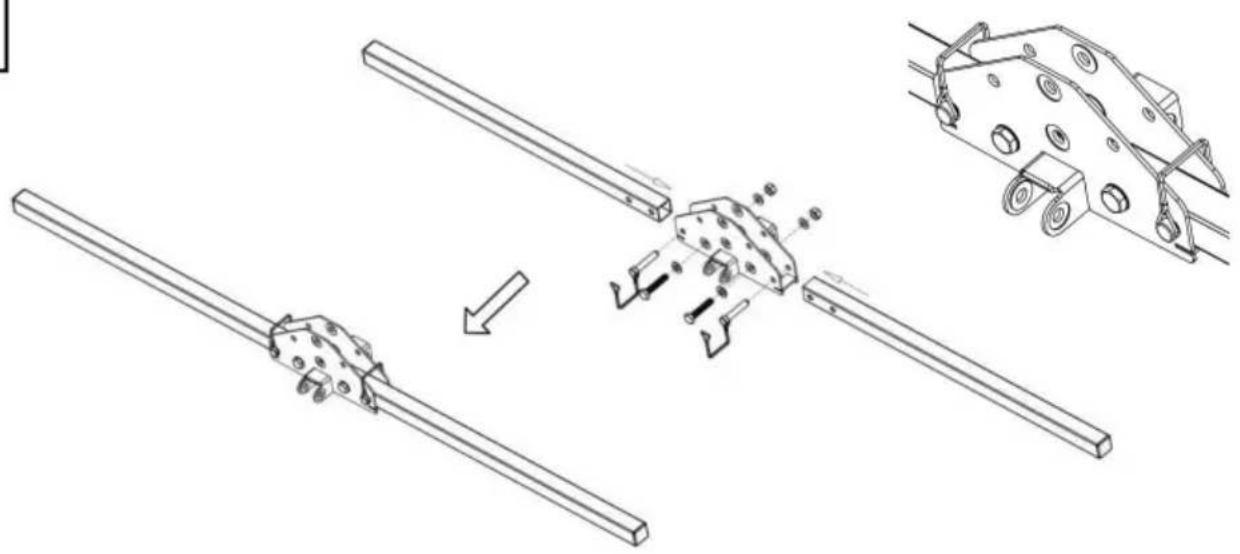

Montera delarna Cx2, D, Kx2, Mx4, Ox2 och Qx2 som visas i figuren, och dra at alla muttrar med 17 mm skiftnyckel.

Obs: När säkerhetsnålen på K har gängats in i stifthålet, spänns säkerhetsspännet behöver fästas.

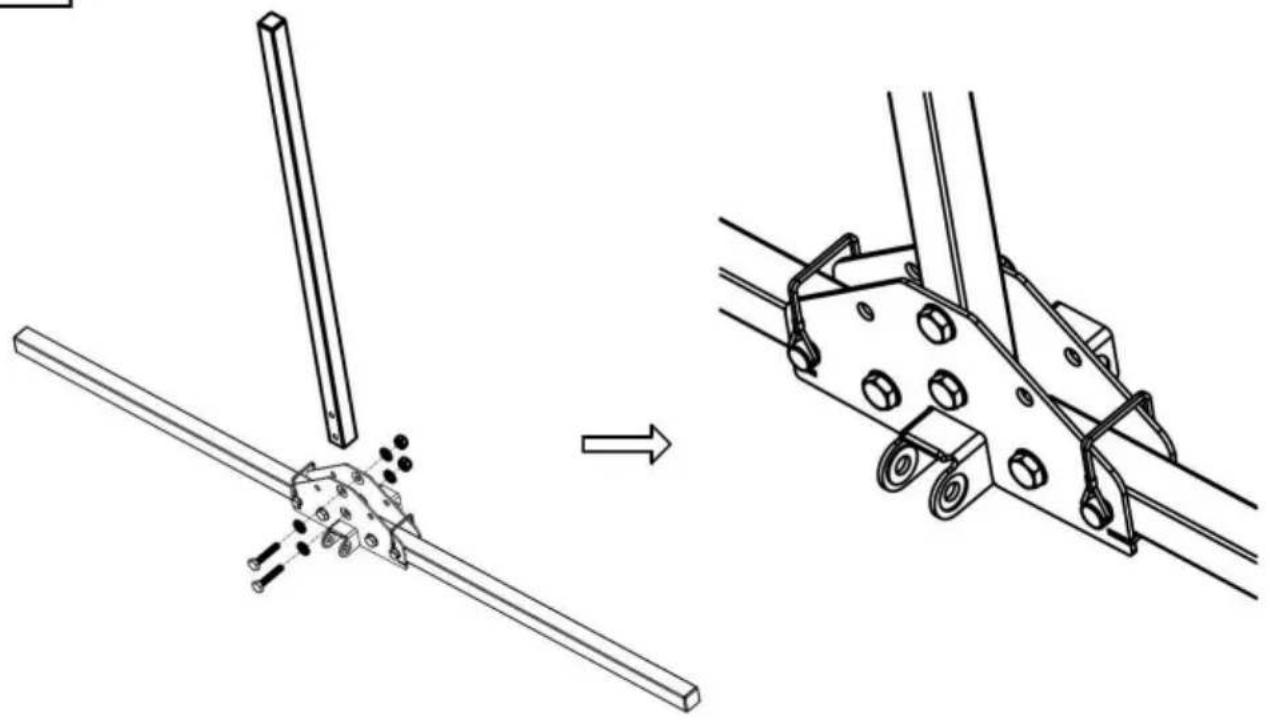

2

Installera del B, som visas i figuren, i monteringen i steg 1, montera delarna Mx4, Ox2 och Qx2 och dra åt alla muttrar med 17 mm skiftnyckelverktyget.

3 Mx204, Mx204, Px4, Px24, Px8, A, B, C, D, E, F, G, H, I, J, K, L, M, N, O, P, Q, R, S, T, U, V, W, X, Y, Z, W, X Pax4,Pax4,Pax4,Pax4,Pax4,Pax4,Pax4,Pax4,Pax4,Pax4,Pax4,Pax4,Pax4,Pax4,Pax4,Pax4,Pax4,Pax4,Pax4,Pax4,Pax4,Pax4,Pax4,Pax4,Pax4,Pax4,Pax4,Pax4,Pax4,Pax4,Pax4,Pax4,Pax4,Pax4,PAX Pax4,Pax4,Pax4,Pax4,Pax4,Pax4,Pax4,Pax4,Pax4,Pax4,Pax4,Pax4,Pax4,Pax4,Pax4,Pax4,Pax4,Pax4,Pax4,Pax4,Pax4,Pax4,Pax4,Pax4,Pax4,Pax4,Pax4,Pax4,Pax4,Pax4,Pax4,Pax4,Pax Pax4,Pax4,Pax4,Pax4,Pax4,Pax4,Pax4,Pax4,Pax4,Pax4,Pax4,Pax4,Pax4,Pax4,Pax4,Pax Pax4,Pax4,Pax4,Pax4,Pax4,Pax4,Pax4,Pax4,Pax4,Pax4,Pax4,Pax Pax1,Mx205 Pax1,Mx205 Pax1,Mx205 Pax1,Mx205 Pax1,Mx205 Pax1,Mx205 Pax1,Mx205 Pax1,Mx205 Pax1,Mx205 Pax1,Mx205 Pax1,Mx205 Pax1,Mx205

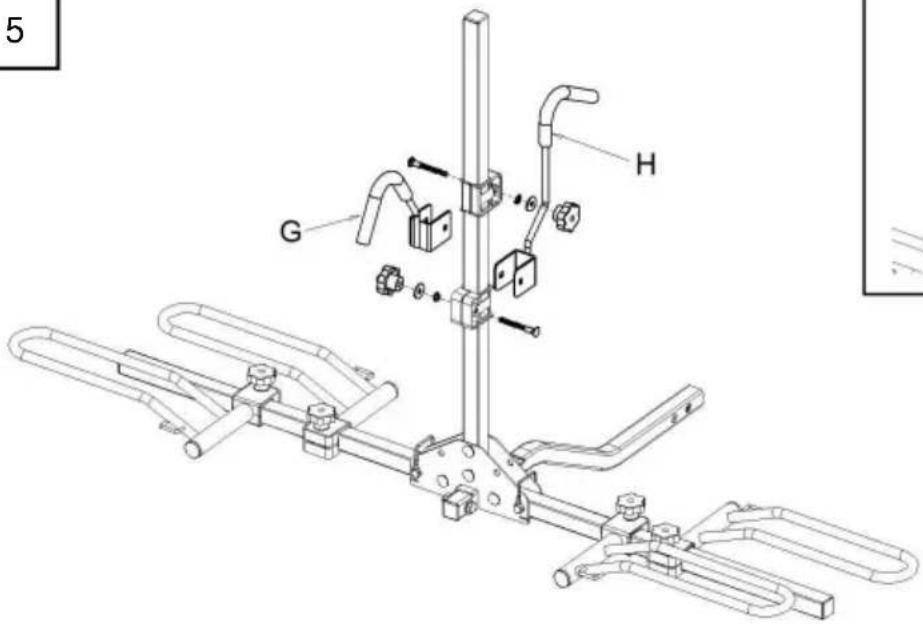

5 G H

Ta delarna G, H, Lx2, Nx2, Px2, Rx2 och Sx4 och montera dem på komponenten i steg 4, som visas i figuren. Dra inte åt vredet L för att säkerställa at G/H-komponenten kan röra sig upp och ner på det vertikala röret för att justera sin position.

2. Installationsprocedurer

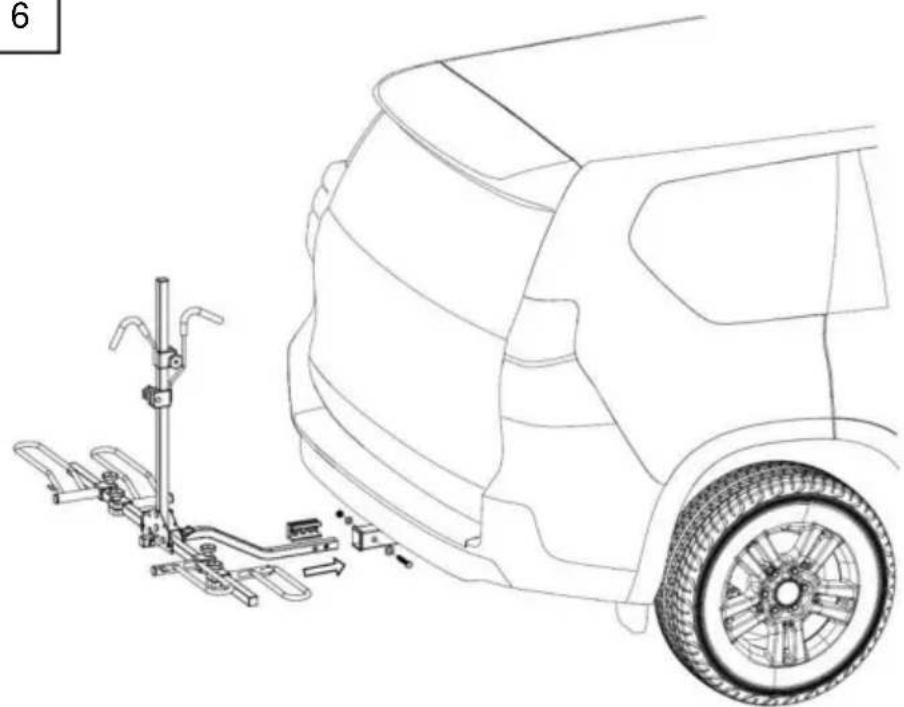

6

Sätt in delarna av AA i sidled i produkten i steg 5, som visas i figuren, och installer dem på fästbygeln på baksidan av bilen. Dra åt T-, U- och V-delarna och se till att bultsdelarna dras åt med ett skiftnyckelverktyg.

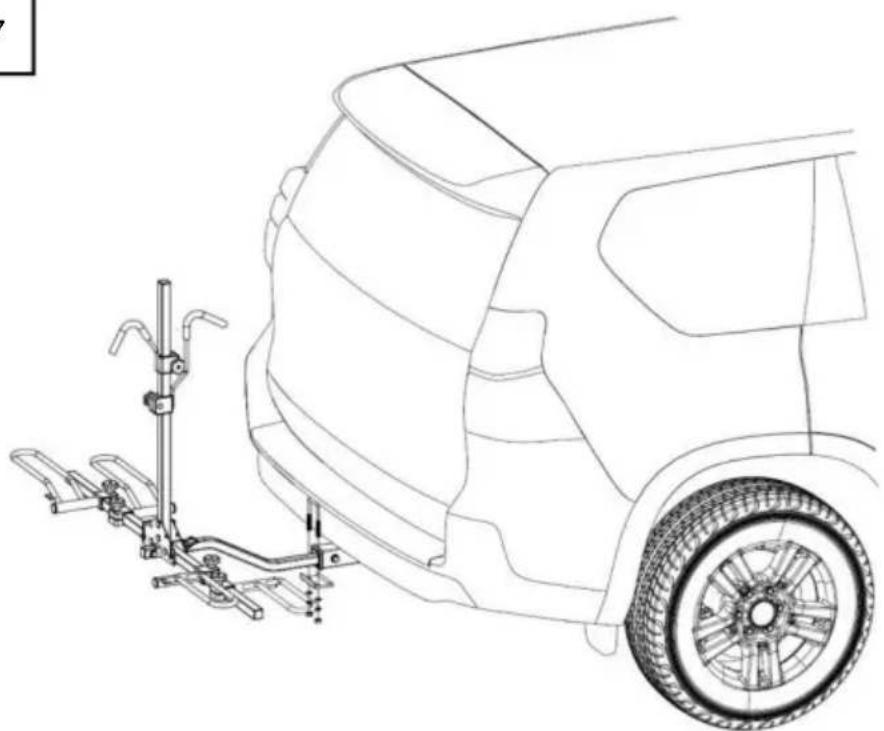

7

Efter att ha slutfört steg 6, ta tillbehören M, W, X, Y och Z som visas i figuren för öppningsmontering, och se till att Z-delarna är åtdragna med en skiftnyckel verktyg.

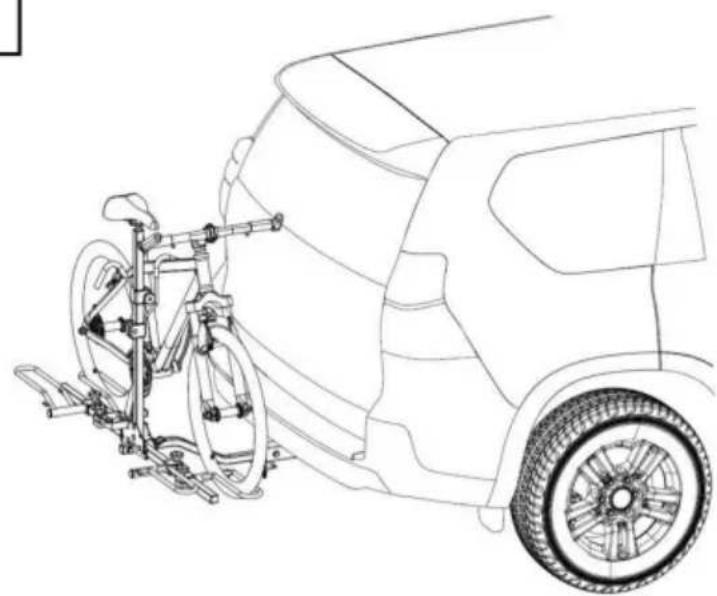

8

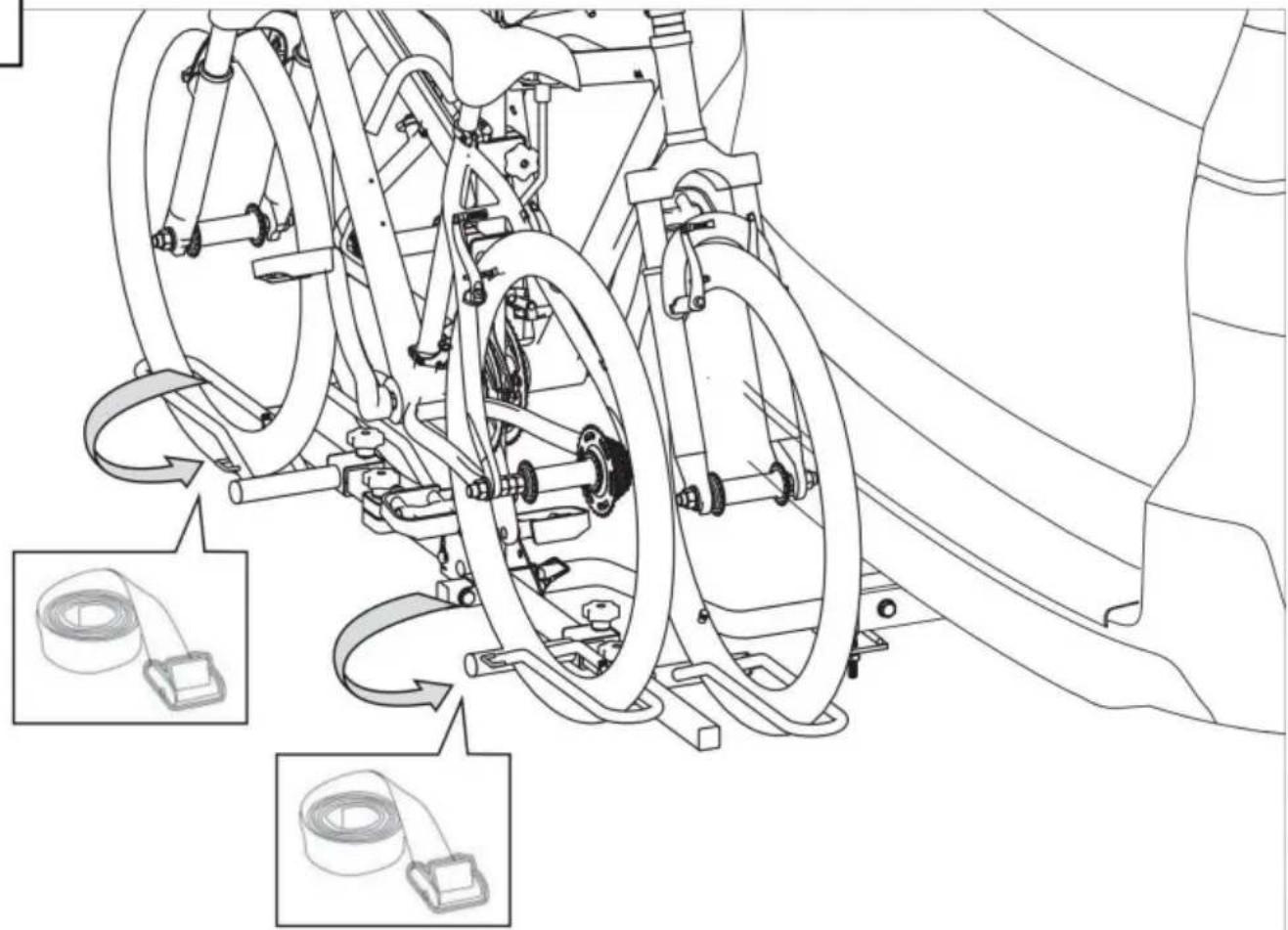

Justera grovt avståndet mellan E- och F-hjulsramarna efter den faktiska hjulbasen på fram- och bakhjulen på cykeln. Placera först cykeln på insidan av ramen som visas på bilden och fäst kroken på cykelns tvärbalk. Finjustera avståndet mellan och F så att hjulen precis faller in i hjulramen, och dra åt låsvreden på E, F, och H.

9

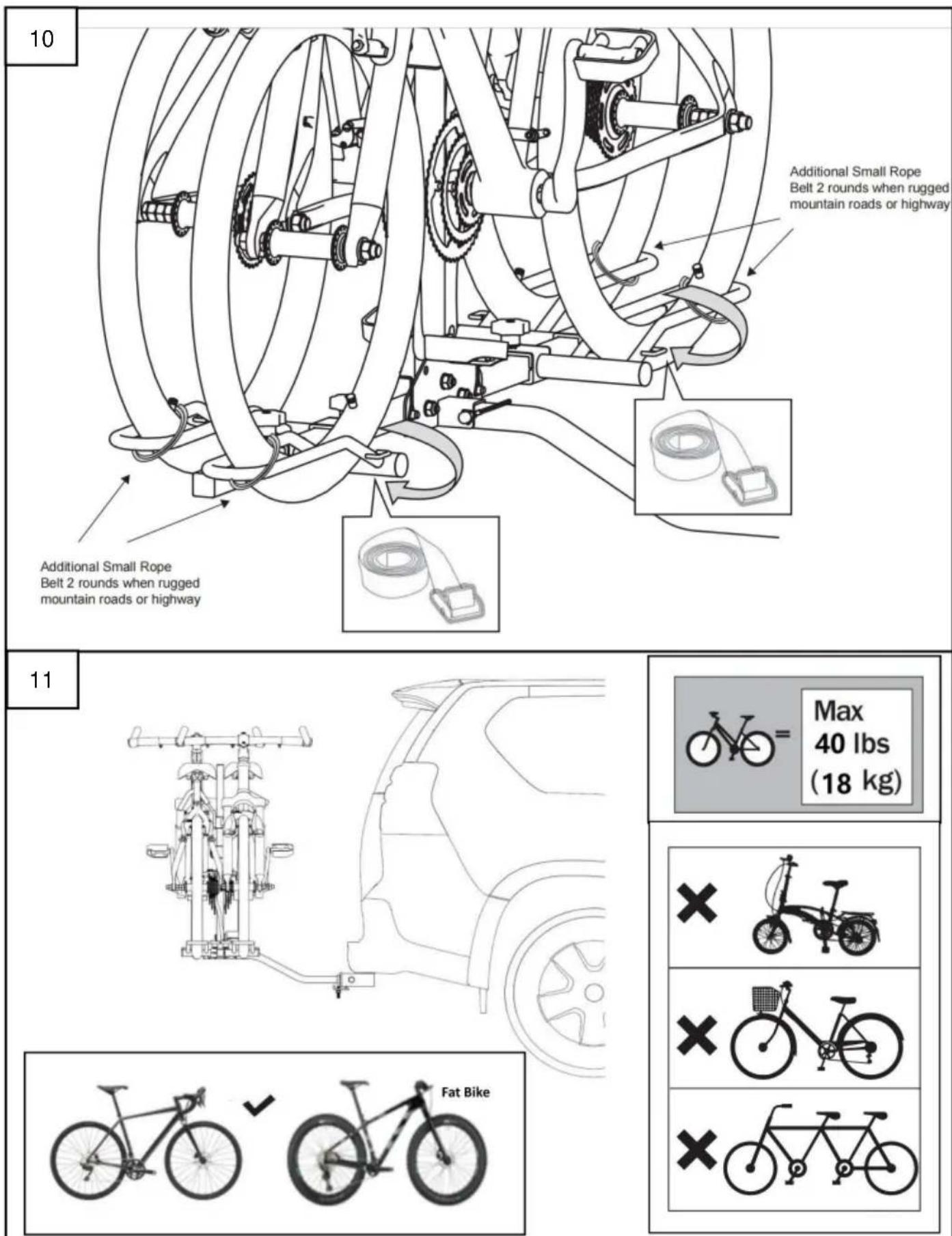

Följ metoden i steg 8 för att placera den andra cykeln på ramen och dra åt låsknapparna på E, F och G. Använd spännband I för att fästa fram- och bakhjulen cykeln på ramen och använd sedan spännband J att knyta ihop tvärbalkarna på de två cyklarna.

Obs: Vissa modeller av cyklar kan inte använda denna produkt, med en maximal lastkapacitet på 40 lbs x2!

12

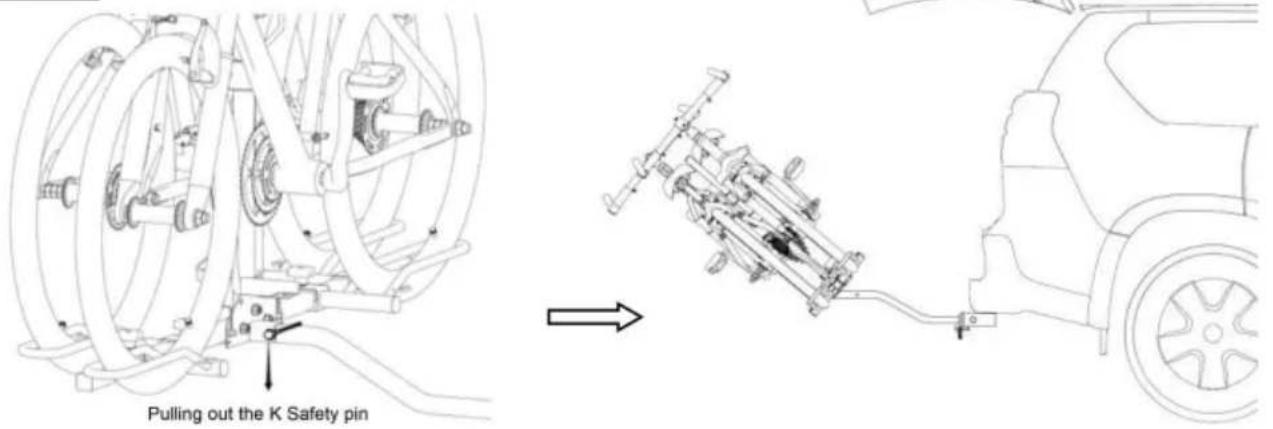

Efter att ha öppnat säkerhetsnålen på stativet, som visas på bilden, fäll ramen bakåt till stopp, så kan bilens bagagerumsdörr öppnas smidigt.

13

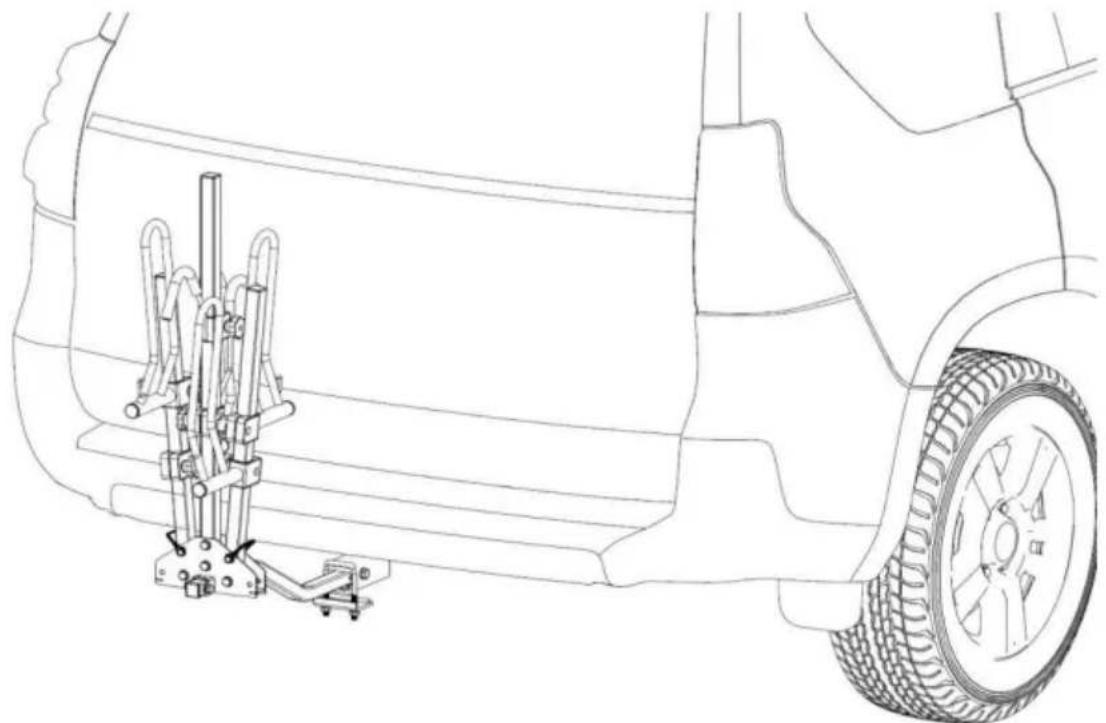

När Hitch-cykelstället tillfälligt inte är upphängt, kan de vänstra och högra sidorören på ramen fällas upp som visas i figuren, och operationen metoden kan följas i ordningen ABC.

RENGÖRING OCH UNDERHÅLL

FÖRSIKTIGHET

ÿ Risk för skador! Ta inte produkten genom en biltvätt.

Rengöring

ÿ Använd endast vattenlösliga rengöringsmedel vid rengöring av fordon och produkter.
ÿ Använd aldrig frätande rengöringsmedel, stålborstar, slipande skurmedel, metall eller vassa redskap för att rengöra produkten.

Underhåll

ÿ Denna produkt måste alltid rengöras och underhållas, särskilt på vintern.
ÿ Skruvar, muttrar och lås (om sådana finns) måste smörjas med jämna mellanrum.
ÿ Förvara produkten på en sval och torr plats borta från barn och husdjur, helst i dess originalförpackning.
