Produkttyp	Takkajakställ
Märke	Vevor
Modell	C10-4
Material	Legat stål och nylon
Färg	Svart
Maximal lastkapacitet	150 lb (68 kg)
Antal hållare	4 set
Fästtyp	J-vaggor med remmar
Kompatibilitet	Fordon utrustat med takräcken
Hållarens mått (ca.)	Justerbar höjd, bredd anpassad för standardkajaker
Satsens vikt	Cirka 12 kg
Förpackningens innehåll	4 transportörer, 8 bultar, 8 muttrar, 16 brickor, 4 remmar, nyckel
Huvudfunktioner	Transport av kajaker på taket, säker fastsättning med remmar
Underhåll och rengöring	Rengör med fuktig trasa, torka efter användning, kontrollera korrosion
Säkerhet	Respektera maxlast, kontrollera fästen före varje resa, använd inte för barn eller djur
Reservdelar och reparerbarhet	Bultar, muttrar och remmar finns separat; kontakta Vevor support
Garanti	Elektroniskt garantibevis finns på www.vevor.com/support
Allmän information	Tillverkat i Kina; importerat av Sanven Technology (US), SIHAO PTY (AU), Pooledas Group (UK)

Vanliga frågor - C10-4 Vevor

Är C10-4 kajakstället kompatibelt med alla typer av takräcken?

Ja, modellen C10-4 är utformad för att passa de flesta standardtakräcken. Se till att räckena är solida och i gott skick före installation.

Vad är den maximala lastkapaciteten för detta kajakställ?

Den maximala kapaciteten är 150 lb (68 kg) för hela systemet. Överskrid aldrig denna gräns.

Hur många kajaker kan jag transportera med C10-4?

Modellen C10-4 har 4 hållare, vilket gör det möjligt att transportera upp till 2 kajaker (en per par hållare) eller en enda tung kajak.

Är de medföljande remmarna tillräckligt långa för en bred kajak?

Ja, remmarna (del nr 9) har en standardlängd som räcker för de flesta kajaker. Justera remmen så att den är ordentligt spänd utan överspänning.

Kan jag installera detta kajakställ ensam?

Det rekommenderas att vara två för att lyfta och centrera kajaken på taket. Montering av hållarna kan göras ensam med den medföljande nyckeln.

Vilket regelbundet underhåll krävs?

Kontrollera regelbundet att alla skruvar och muttrar är ordentligt åtdragna. Rengör stället med en fuktig trasa och torka det för att undvika rost. Inspektera remmarna för tecken på slitage.

Levereras kajakstället med detaljerade instruktioner?

Ja, en installations- och användarmanual ingår i förpackningen. Du kan också ladda ner instruktionen i PDF-format på Vevors webbplats.

Vilka verktyg behövs för installationen?

Satsen innehåller en S14-nyckel för att dra åt bultarna. Inga ytterligare verktyg krävs.

Vad gör jag om en del saknas eller är skadad?

Kontakta Vevors kundtjänst via www.vevor.com/support. Försök inte använda produkten med saknade eller skadade delar.

Har denna produkt garanti?

Ja, Vevor erbjuder ett elektroniskt garantibevis som finns på deras webbplats. Spara ditt köpbevis för eventuella reklamationer.

BRUKSANVISNING C10-4 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

Kajak TAKGRÄCK

MODELL:C10-2 / C10-4

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

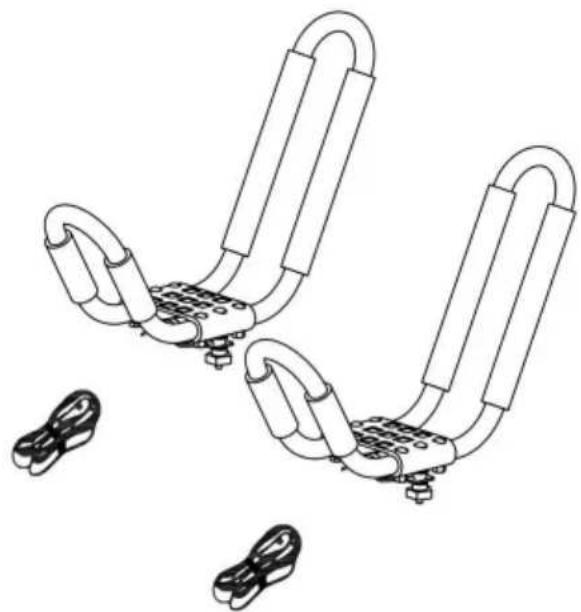

Kajak TAKGRÄCK

Q10-4C10-2

*Tips: Din bil måste ha ett takräcke för att kunna användas.

BEHÖVS HJÄLP? KONTAKTA OSS!

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

WARNING:

ÿ Läs och förstå hela denna manual innan du monterar, installerar,
använda eller serva denna produkt. Underlåtenhet att följa dessa varningar och
instruktioner kan orsaka dödsfall, personskada eller skada värdefull egendom.
ÿ Följ alla krav från Department of Transportation (DOT) vid användning
den här produkten. Använd rep och förankringar för att säkert hålla all last på plats. ÿ
Överbelasta inte takräcket. Överskrid aldrig den maximala viktkapaciteten
på 150 lbs.
ÿ Före och efter varje användning, kontrollera att all hårdvara sitter tätt
säkrad. Inspektera regelbundet för skador. Om nötning eller förvrängning upptäcks,
avbryt användningen omedelbart. ÿ
Se till att fordonets motor är AV, med parkeringsbromsen åtdragen, innan
lastning eller lossning av kajaktaket. ä Använd inte för
att hålla eller hålla tillbaka människors eller djurs vikt på något sätt. ä Använd sunt förnuft när
du arbetar. Var uppmärksam och koncentrera dig när du ställer in
upp och använder kajaktaket. Arbeta aldrig när du är påverkad av
alkohol, droger eller mediciner. ä Håll
arbetsområdet rent när du monterar och använder kajaktaket
och väl upplysta. Håll åskådare och barn borta från arbetsområdet.
ÿ KVÄVNINGSRISK -- Små delar. Inte för barn under 3 år.

SPARA DESSA INSTRUKTIONER

PRODUKTPAREMETRAR

Modell	C10-2 Q10-4
Material	Legerat stål och nylon	Legerat stål och nylon
Färg	Svart	Svart
Lastkapacitet	150 lbs	150 lbs
Del kvantitet	2 Set	4 Ställ in

DELLISTA

När du packar upp denna produkt, kontrollera att de delar som anges nedan medföljer och inspektera noggrant för eventuella skador som kan ha uppstått under transitering. Om någon del saknas eller är skadad, försök inte göra det montera eller använda produkten.

NEJ	BILD	DELNAMN	C10-2	Q10-4
1		Bärare	2 st 4 st
2		Fjäderbricka M8	4 st 8 st
3		Konsol	2 st 4 st
4		Plastmutter M8	4 st 8 st
5		Mutter M8	4 st 8 st
6		Bricka M8	8 st 16 st
7		Hållarbult M8 x 80	4 st 8 st
8		Skiftnyckel S14	1 st 1 st
9		Binda ner	2 st 4 st

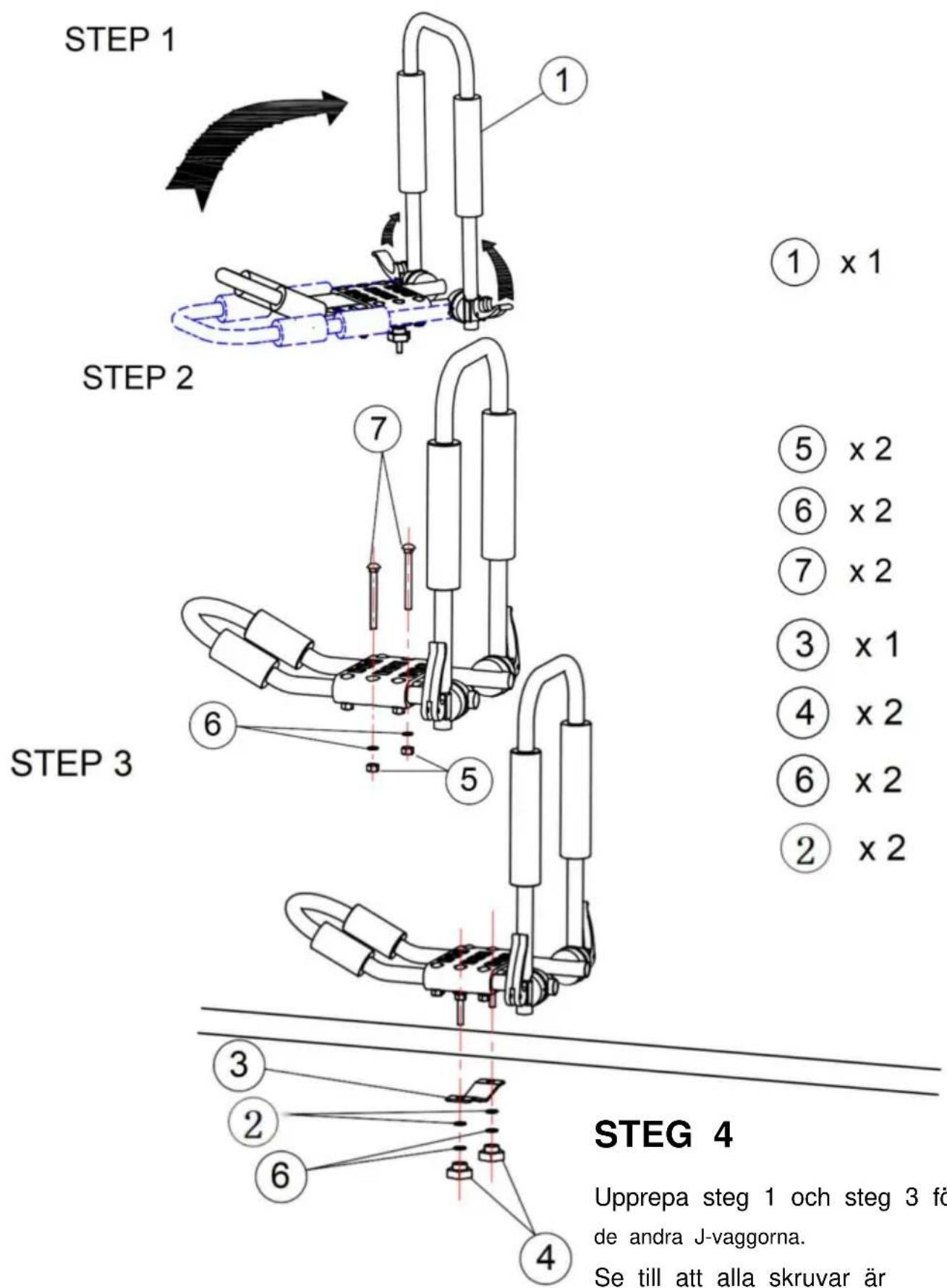

INSTALLATIONS- OCH DRIFTINSTRUKTIONER

    subgraph Step 1
        F["① x 1"] --> G["Step 2"]
        H["⑤ x 2"] --> I["Step 3"]
        J["⑥ x 2"] --> K["Step 3"]
        L["⑦ x 2"] --> M["Step 3"]
        N["③ x 1"] --> O["Step 3"]
        P["④ x 2"] --> Q["Step 3"]
        R["⑥ x 2"] --> S["Step 3"]
        T["② x 2"] --> U["Step 3"]
    end

    subgraph Step 2
        V["⑦"] --> W["Step 3"]
        X["⑥"] --> Y["Step 3"]
        Z["⑤"] --> AA["Step 3"]
        AB["②"] --> AC["Step 3"]
        AD["⑥"] --> AE["Step 3"]
    end

    subgraph Step 3
        AF["⑥"] --> AG["Step 3"]
        AH["⑤"] --> AI["Step 3"]
        AJ["③"] --> AK["Step 3"]
        AL["②"] --> AM["Step 3"]
        AN["⑥"] --> AO["Step 3"]
    end

    subgraph Step 4
        AP["③"] --> AQ["Step 4"]
        AR["②"] --> AS["Step 4"]
        AT["④"] --> AU["Step 4"]
    end

    style Step 1 fill:#f9f,stroke:#333
    style Step 2 fill:#f9f,stroke:#333
    style Step 3 fill:#f9f,stroke:#333
    style Step 4 fill:#f9f,stroke:#333

STEG 4

Upprepa steg 1 och steg 3 för de andra J-vaggorna.

Se till att alla skruvar är läst.

STEG 5

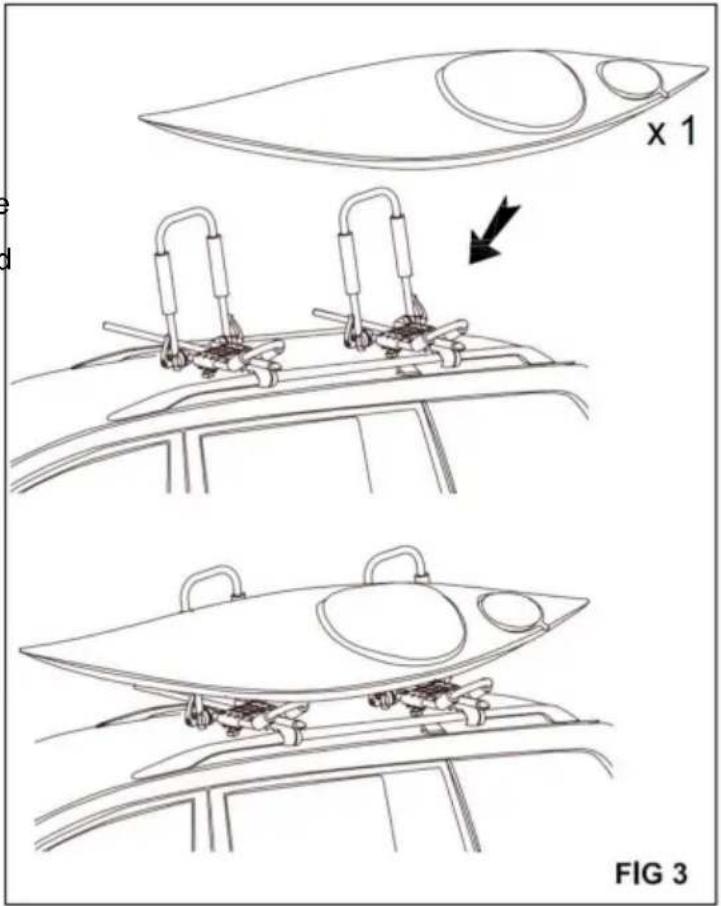

Med en annan persons hjälp, lasta kajaken på bilens tak och centrera kajaken mellan de två J-vaggorna. Se till att sittbrunnen är vänd mot dig. Se figur 3.

STEG 6

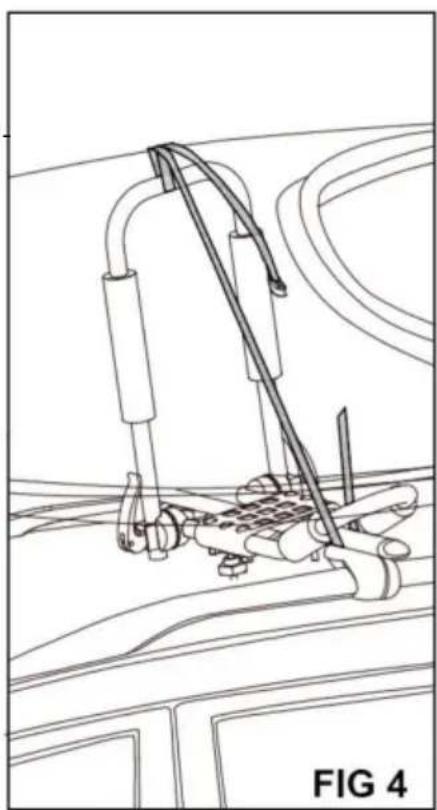

Dra den fria änden av remmen (9#) runt toppen av de längre armarna på J- vaggan.

Dra och väg båda spännets ände och

fria änden av remmen (9#) över kajaken.

Dra ner den fria

änden av remmen (9#) tills spännets ände är

placerad halvvägs upp på sidan av kajaken. Trä den fria änden av remmen (9#) ner och under tvärstången.

Tryck på spännet och för in den fria änden genom spännet. Dra ner den fria änden för att ta upp den överdrivna remmen för att undvika att den överdrivna remmen flaxar i vinden.

STEG 7

Upprepa steg 5 och steg 6 för de andra kajakerna.
