Produkttyp	Takmonterad kajakhållare
Märke	Vevor
Modell	C11-2
Material	Legering av stål och nylon
Färg	Svart
Maximal lastkapacitet	150 pund (68 kg)
Antal stöd	2 uppsättningar (J-vaggor)
Användning	Transport av kajak på takräcke
Produktvikt (uppskattad)	Cirka 5 kg per uppsättning
Mått på vaggor (ungefär)	Justerbar höjd, cirka 50 cm
Infästning	På takbågar (kräver takräcke)
Inkluderade remmar	4 surrningsremmar
Medföljande verktyg	Nyckel S14
Reservdelar tillgängliga	Muttrar, brickor, reservbultar
Reparerbarhet	Kan repareras med standarddelar (M8)
Underhåll	Kontrollera åtdragning före varje användning, rengör med fuktig trasa
Säkerhet	Överskrid inte 150 lb, fäst ordentligt, använd inte för personer eller djur
Garanti	Teknisk support och elektroniskt garantibevis på www.vevor.com/support
Ursprungsland	Tillverkad i Kina

Vanliga frågor - C11-2 Vevor

Vad är den maximala vikten som Vevor C11-2 kajakhållaren tål?

Den maximala vikten är 150 pund (68 kg) för båda stöden tillsammans.

Är C11-2 kajakhållaren kompatibel med alla typer av takräcken?

Den är utformad för takräcken med tvärstänger. Din bil måste ha ett takräcke för att kunna använda den.

Hur många kajaker kan jag transportera med denna modell?

Du kan transportera en kajak med de två medföljande J-vaggorna. Satsen innehåller två uppsättningar stöd.

Ingår surrningsremmarna i satsen?

Ja, satsen innehåller 4 remmar för att fästa kajaken på vaggorna.

Måste jag borra hål i min bil för att installera denna kajakhållare?

Nej, kajakhållaren fästs utan borrning på befintliga takbågar med de medföljande M8-bultarna och muttrarna.

Hur underhåller jag Vevor C11-2 kajakhållaren?

Före varje användning, kontrollera att alla bultar och remmar är ordentligt åtdragna. Rengör med en fuktig trasa och torka. Förvara torrt.

Är fästelementen standard?

Ja, bultar, muttrar och brickor är i M8-format, lätta att byta ut i järnhandeln.

Kan jag använda denna kajakhållare för att transportera en cykel?

Nej, denna produkt är specifikt utformad för transport av kajaker. För cykel, använd en lämplig cykelhållare.

Vad är det exakta modellnumret?

Modellen är C11-2, som anges på instruktionerna.

Var kan jag få reservdelar eller teknisk support?

Du kan kontakta teknisk support via www.vevor.com/support för att få reservdelar eller hjälp.

BRUKSANVISNING C11-2 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

Kajak TAKGRÄCK

MODELL:C11-2

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

Kajak TAKGRÄCK

MODELL: C11-2

*Tips: Din bil måste ha ett takräcke för att kunna användas.

BEHÖVS HJÄLP? KONTAKTA OSS!

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

WARNING:

Läs och förstå hela denna manual innan du monterar, installerar, använder eller servar denna produkt. Underlåtenhet att följa dessa varningar och instruktioner kan orsaka dödsfall, personskada eller skada värdefull egendom.

Följ alla krav från Department of Transportation (DOT) vid användning av den här produkten. Använd rep och förankringar för att säkert hålla all last på plats.

Överbelasta inte takräcket. Överskrid aldrig den maximala viktkapaciteten på 150 lbs.

Före och efter varje användning, kontrollera att all hårdvara sitter tätt säkrad. Inspektera regelbundet för skador. Om nötning eller förvrängning upptäcks, avbryt användningen omedelbart.

Se till att fordonets motor är AV, med parkeringsbromsen åtdragen, innan lastning eller lossning av kajaktaket. Använd inte för

att hålla eller hålla tillbaka människors eller djurs vikt på något sätt. Använd sunt förnuft när

du arbetar. Var uppmärksam och koncentrera dig när du ställer in och använder kajaktaket. Arbeta aldrig när du är påverkad av alkohol, droger eller mediciner. Håll

arbetsområdet rent när du monterar och använder kajaktaket och väl upplyst. Håll åskådare och barn borta från arbetsområdet.

KVÄVNINGSRISK -- Små delar. Inte för barn under 3 år.

SPARA DESSA INSTRUKTIONER

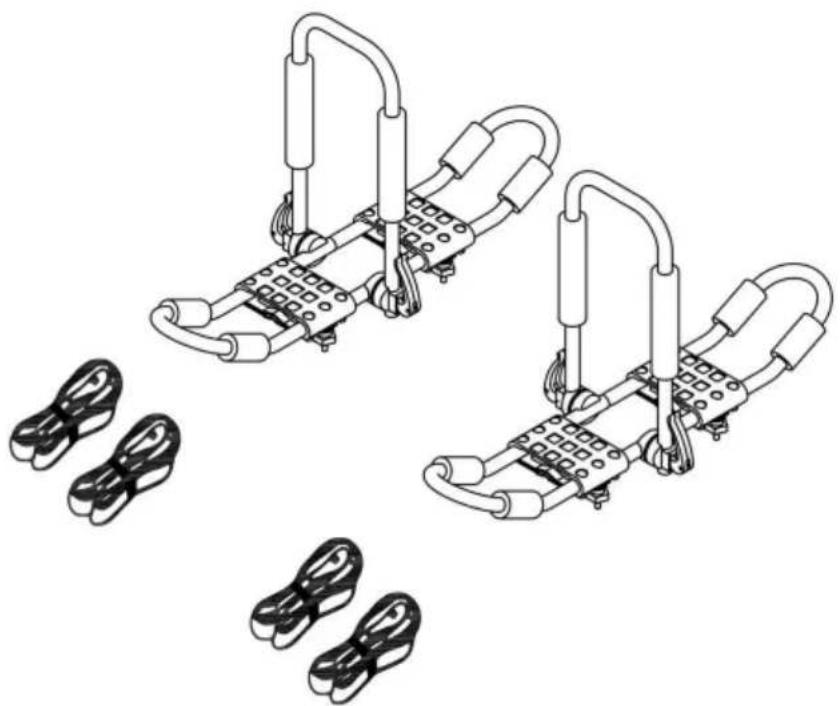

PRODUKTPARAMETRAR

Modell	C11-2
Material	Legerat stål och nylon
Färg	Svart
Lastkapacitet	150 lbs
Del kvantitet	2 Set

DELLISTA

När du packar upp denna produkt, kontrollera att delarna som anges nedan ingår och inspektera noggrant för eventuella skador som kan ha uppstått under transport. Om någon del saknas eller är skadad, försök inte montera eller använda produkten.

NEJ	BILD	DELNAMN	ANTAL
1		Bärare A	2
2		Bärare B	2
3		Konsol	4
4		Plastmutter M8	8
5		Mutter M8	8
6		Bricka M8	16
7		Hållarbult M8 x 80	8
8		Skiftnyckel S14	1
9		Binda ner	4
10		Fjäderbricka M8	8

INSTALLATIONS- OCH DRIFTINSTRUKTIONER

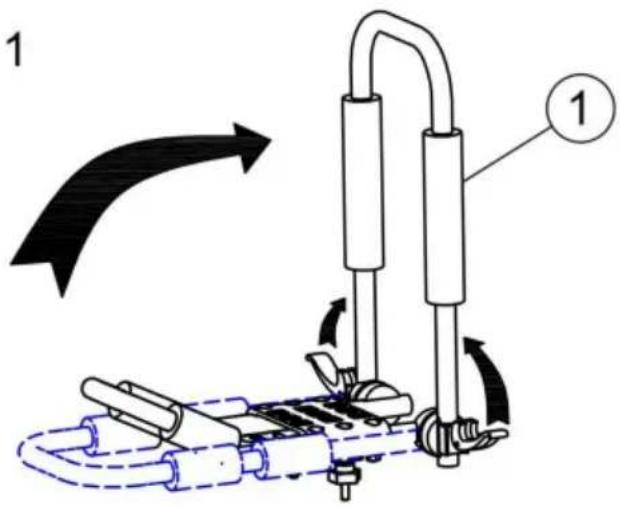

STEG 1

① × 1

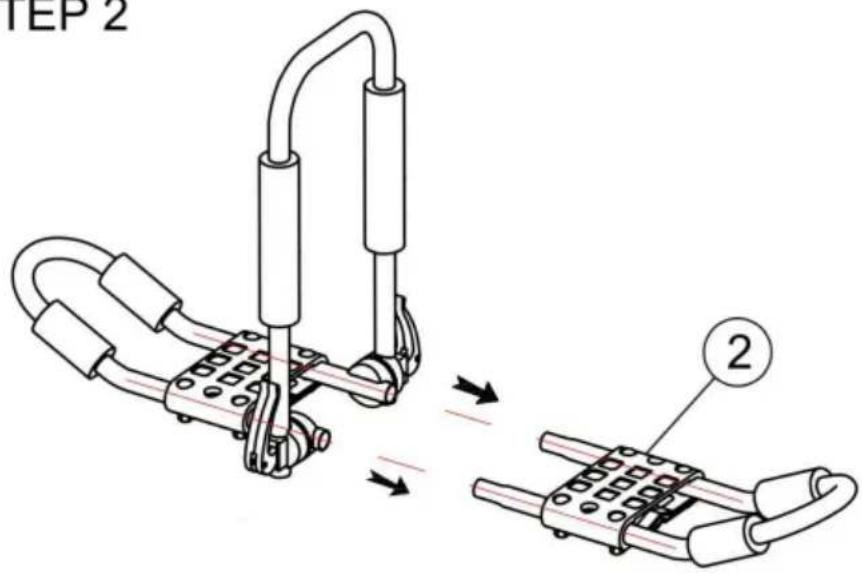

STEG 2

② × 1

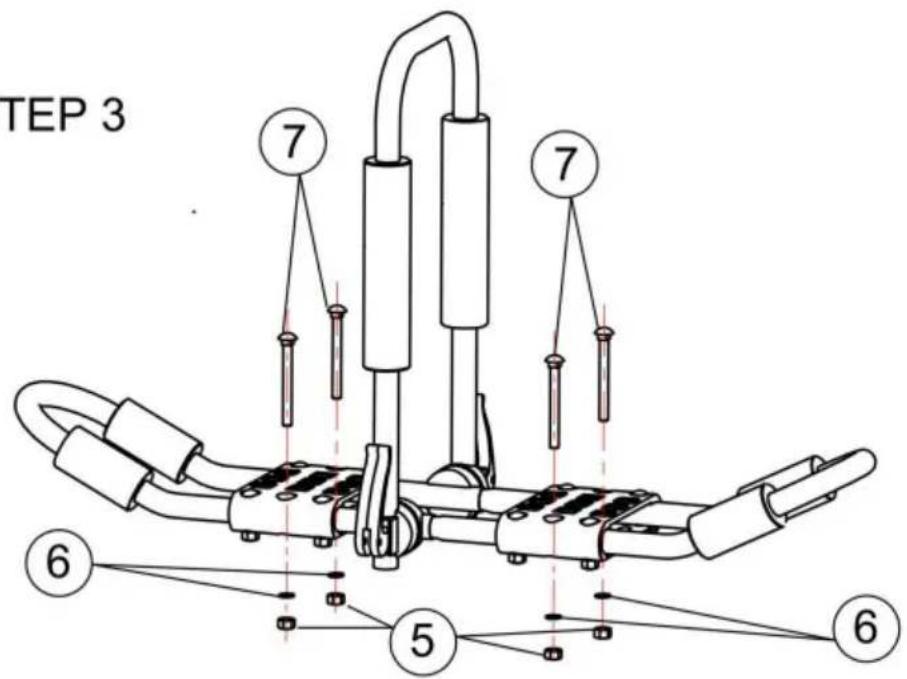

STEG 3

⑤ × 4 ⑥ × 4 ⑦ × 4

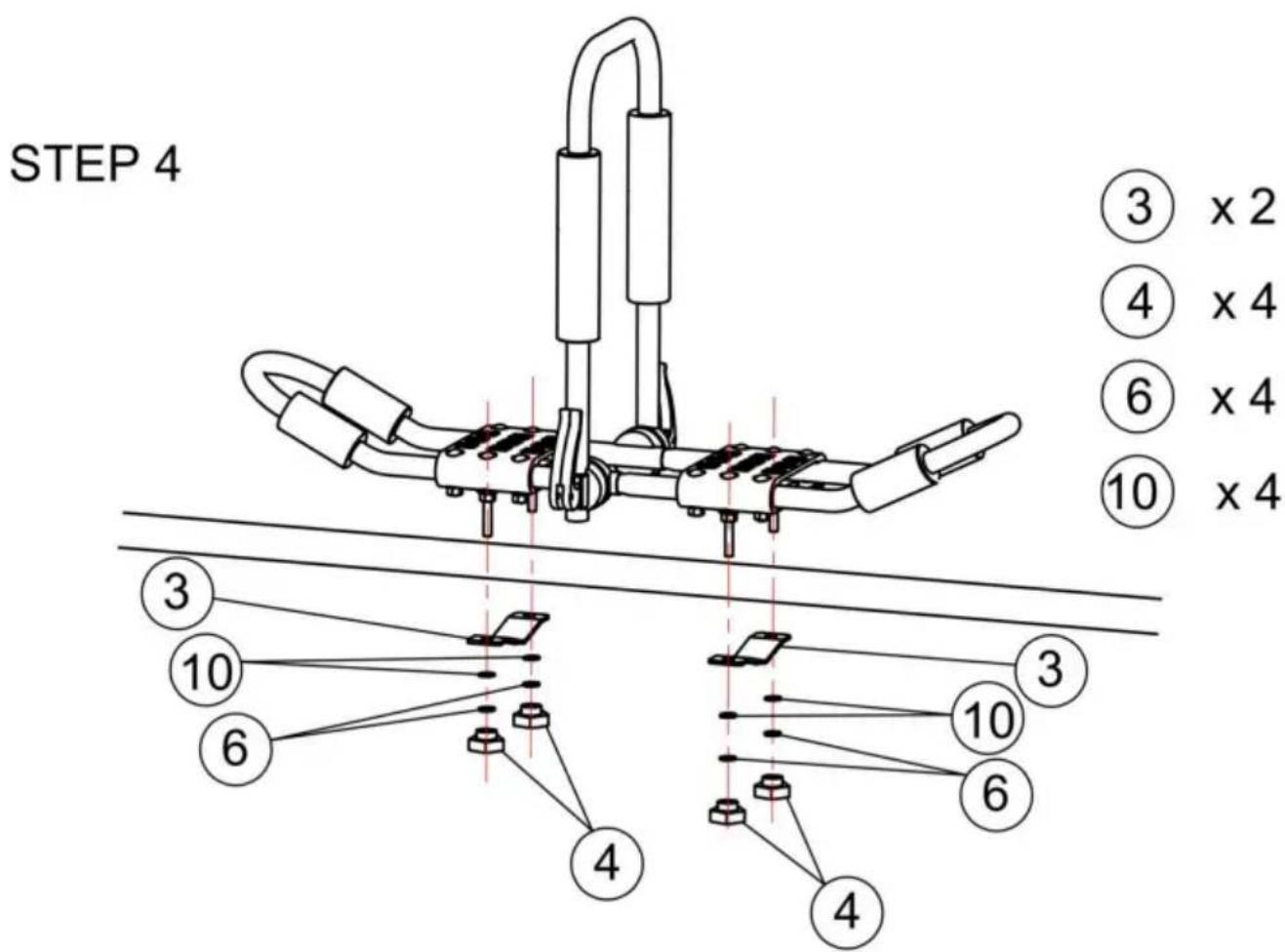

STEG 5

Upprepa steg 1 och steg 4 för de andra J-vaggorna. Se till att alla skruvar är åtdragna.

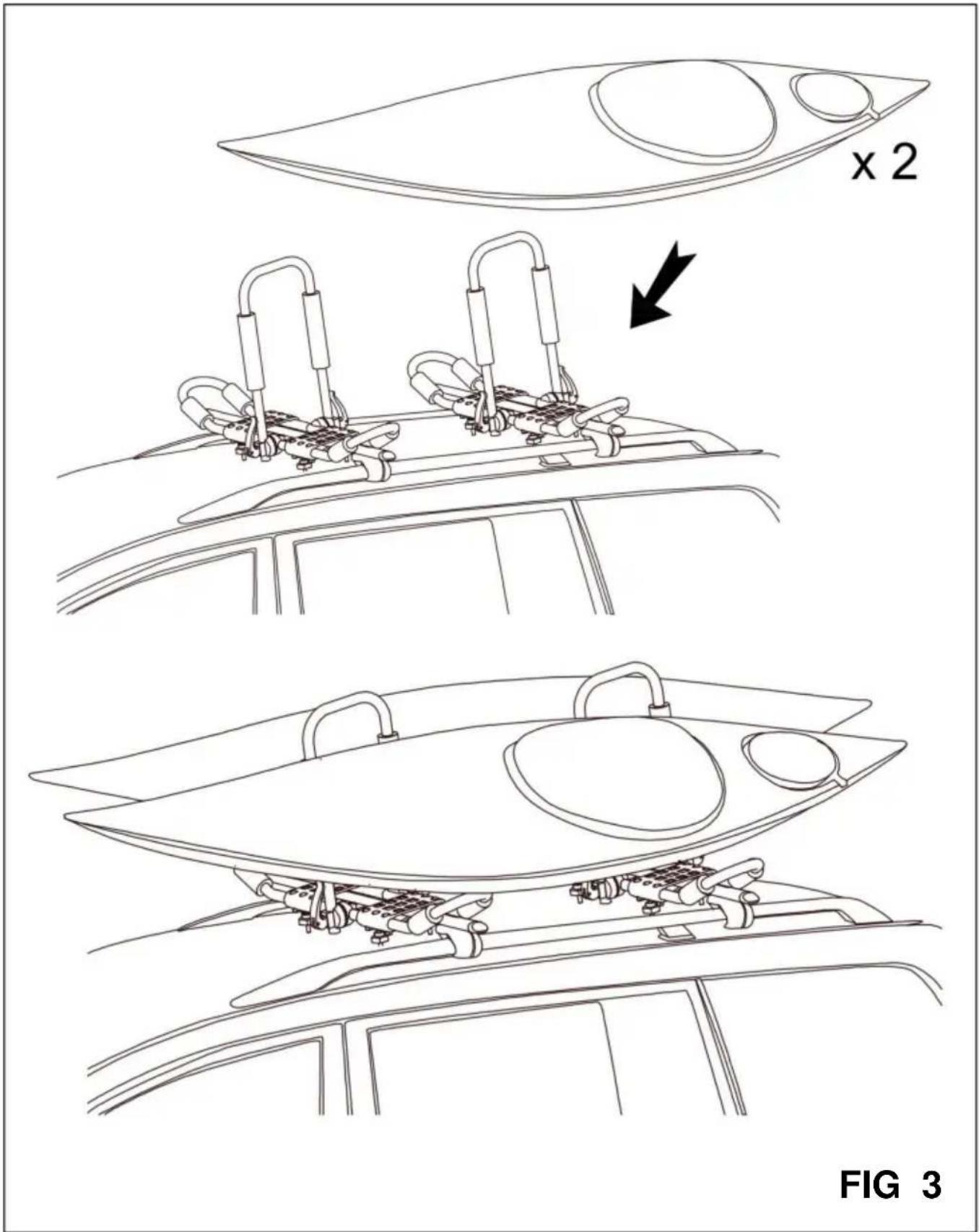

STEG 6

Med hjälp av en annan person, lyft kajaken på bilens tak och centrera den mellan de två J-vaggorna. Se till att sittbrunnen är vänd mot dig. Se figur 3.

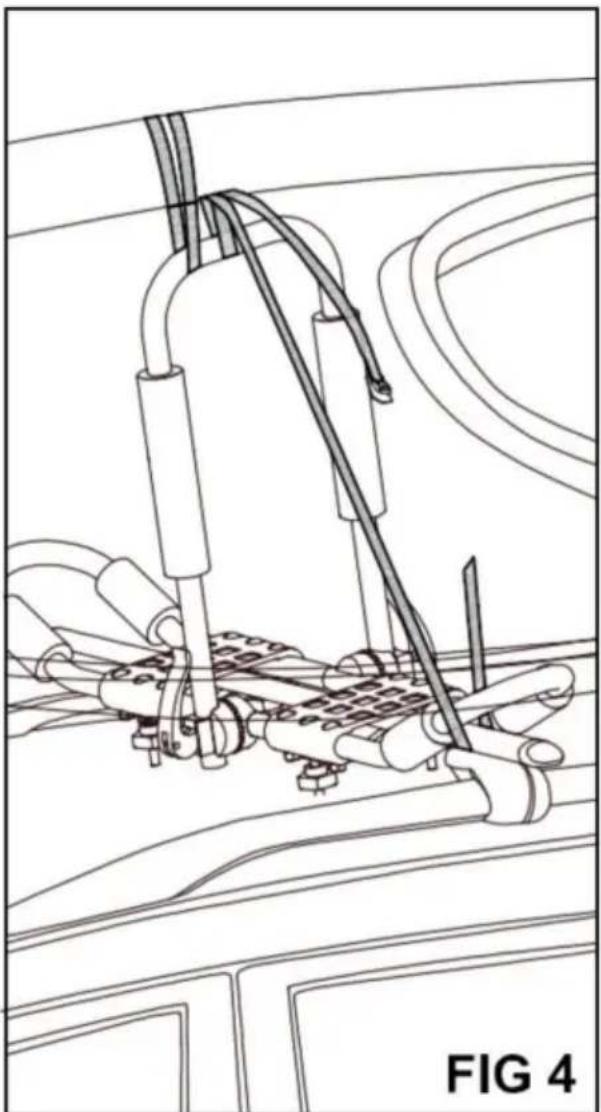

STEG 7

Dra den fria änden av remmen (9#) runt toppen av de längre armarna på J-vaggan. Dra både spännets ände och den fria änden av remmen (9#) över kajaken. Dra ner den fria änden av remmen (9#) tills kajaken är spänd.

Trä den fria änden av remmen (9#) ner och under tvärstången, så att den är placerad halvvägs upp på sidobandet. Se figur 4.

Tryck på spännet och för in den fria änden genom spännet. Dra ner den fria änden för att ta upp den överflödiga remmen och undvika att den flaxar i vinden.

Upprepa steg 6 och steg 7 för de andra kajakerna.
