Produkttyp	Vattentank för takräcke
Märke	Vevor
Modell	YK-SX-30L
Nominell volym	30 L
Maximalt arbetstryck	Mindre än 3 bar
Tryckavlastningsvärde	2,7 - 3 bar
Installationsavstånd horisontell stång (A-A)	1630 mm
Tvärstångsbredd (B-B)	130 mm
Driftstemperatur	0 till 60 °C
Huvudmaterial	Plast, metall, silikon
Leveransinnehåll	Tank, expansionsslang, vattenpistol, sprinkler, vinkelventiler, snabbkopplingar, kranförlängning, packningar, monteringsplattor, bultar, muttrar, clips, ventiler
Huvudfunktioner	Lagring och distribution av tryckvatten för utomhusbruk (camping, tvätt)
Installation	Montering på takräcken (ovala eller fyrkantiga) med T-bultar och monteringsplattor
Underhåll och rengöring	Töm helt vid frost; använd inte automatisk biltvätt; kontrollera och dra åt fästena regelbundet
Säkerhet	Drick inte vattnet; överskrid inte 80% av kapaciteten; använd tryckventil; installationen ska utföras av en vuxen
Reservdelar och reparerbarhet	Packningar, ventiler, kopplingar tillgängliga; teknisk support via www.vevor.com/support
Allmän information	Elektronisk garanti; produkt överensstämmer med säkerhetsstandarder; importerad av Sanven Technology Ltd.

Vanliga frågor - YK-SX-30L Vevor

Hur installerar jag tanken på mitt takräcke?

Placera tanken på takräckena. Sätt i T-bultarna (M8×65 för ovala, M8×45 för fyrkantiga) i spåren i tankens botten. Lägg till monteringsplattor, metallpackningar och dra åt med M8-muttrar.

Vilken är den rekommenderade maximala vattenkapaciteten?

Det rekommenderas att inte fylla tanken till mer än 80 % av dess maximala kapacitet (cirka 24 liter för 30L-modellen).

Kan jag använda tanken på vintern?

Nej, lämna inte vatten i tanken vid frost. Töm tanken helt före frost för att undvika skador på utrustningen.

Hur underhåller jag vattentanken?

Kontrollera och dra åt monteringsfästena regelbundet. På ojämna vägar, stanna och kontrollera. Använd inte automatisk biltvätt med tanken monterad.

Kan jag dricka vattnet från tanken?

Nej, drick inte vattnet från tanken. Tanken är avsedd för icke-drickbart bruk (tvätt, utomhusdusch).

Hur trycksätter jag tanken?

Du måste använda en extern luftpump (medföljer inte) för att trycksätta tanken via tryckventilen. Arbetstrycket får inte överstiga 3 bar.

Vad gör jag om en del saknas eller är skadad?

Kontakta kundtjänst via www.vevor.com/support. Kontrollera dellistan i manualen för att identifiera den saknade delen.

Är tanken kompatibel med alla typer av takräcken?

Tanken är kompatibel med ovala och fyrkantiga takräcken. Använd lämpliga T-bultar: M8×65 för ovala, M8×45 för fyrkantiga.

Hur rengör jag tanken efter användning?

Töm vattnet, skölj insidan med rent vatten och låt torka. Förvara tanken på en torr plats skyddad från frost.

Kan jag använda tanken för varmt vatten?

Driftstemperaturen är 0 till 60 °C. Undvik kokande eller mycket varmt vatten, det kan skada materialen.

BRUKSANVISNING YK-SX-30L Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

TAKGRÄCKS VATTENTANK

MODELL: YK-SX-20L/YK-SX-15L/YK-SX-26L/YK-SX-30L

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns om att noggrant kontrollera när du gör en beställning hos oss om du verkligen sparar hälften i jämförelse med de främsta varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

TAKGÄLLARE VATTENTANK

Modell: YK-SX-20L/YK-SX-15L/YK-SX-26L/YK-SX-30L

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått.

Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

SÄKERHETSINSTRUKTIONER

1. Läs och förstå denna bruksanvisning noggrant innan du använder takräcket Vattentank.
2. Installationen ska göras av en vuxen och barn ska inte använda den utan tillsyn.
3. Se till att takräckets vattentank är ordentligt installerad, annars kan den falla av och orsaka skada på människor.
4. Kontrollera och dra åt monteringsfästet regelbundet. Även när du kör på ojämna vägar, stanna alltid för att kontrollera och dra åt monteringsfästet. Annars kan tanken falla från fordonet under körning eller orsaka en krock. Detta kan orsaka skada, personskada eller dödsfall på vattentanken, ditt fordon eller andra fordon. Vi är inte ansvariga för skador som orsakas av att vattentanken lossnar från fordonet.
5. Lämna inte vatten i takräckets vattentank vid minusgrader, eftersom det kan skada din utrustning. Placera inte frostskyddsmedel för husbilen i utrustningen! Se till att vattentanken töms under isförhållanden.
6. Bilar med en takräckesvattentank installerade, använd inte automatisk biltvätt. Innan du går in i den automatiska biltvätten måste du ta bort takräckets vattentank från fordonet för att undvika skador på ditt fordon och takräckets vattentank.
7. Drick inget vatten från vattentanken.
8. Vattentankens driftstemperatur: 0°C-60°C, vattentankens driftstryck: mindre än 3 bar.
9. Säkerhetsvarningar är fästa på takräckets vattentank, och det är viktigt att du följer dessa säkerhetsprotokoll när du använder takräckesvattentanken.

PARAMETERLISTA

Modell	YK-SX-20L YK-SX-15L YK-SX-26L YK-SX-30L
Volym	17L	15L	26L	30L
Tryckurladdningsvärde 2,7-3bar		2,7-3bar	2,7-3bar	2,7-3bar
Installera den horisontella stängen avständ (AA)	ÿ1080mm y810mm y1420mm y1630mm
Tvärstagsbredd (BB) y130 mm y130 mm y130 mm

Lista över delar

1: vattentank × 1 st	2: Expansionsslang× 1st 3: Vattenpistolmunstycke×1 st
4: sprinkler×1st	5: vinkelventil×2st	6: Man Snabb demonteringsfog×1st
7: kvinnlig Snabb demonteringsfog×1st	8: Kranförlängning×1st	9: ∅20×2mm Silikonpackning×1 st
10: ∅20×2,5mm Silikonpackning×1 st	11: ∅20×3,5mm Silikonpackning×1 st	12: Plasttätningomslag×1 st
13: Elektropläteradtätningshylsa i plast×1 st	14: rå limtejp×1 st	15: Horisontell stavinstallationsblad×2st
16: Bagageraminstellationsblad×2	17: M8×65 Typ Tbult×4st	18: M8×45 Typ Tbult×4st
19: M8 pinjenöt×8st	20: metallisk packning ×8st	21: Sprayhuvudklämma×1
22: atmosfärisk ventil × 1 st 23:	Tryckventil × 1 st

INSTRUKTIONER

Säkerhets- och skötselråd

Kontrollera att du har alla komponenter och verktyg som listas på följande sidor.

Ta bort alla beslag från plastpåsarna och separera dem i sina grupper.

Håll barn och djur borta från arbetsområdet, små delar kan orsaka kvävning om de sväljs.

Se till att du har tillräckligt med utrymme för att lägga ut delarna innan du börjar.

Delar av monteringen blir lättare med 2 personer.

Du måste köpa dina egna tryckverktyg för att trycksätta vattentanken.

Atmosfärsventilen ska tas bort från vattentanken. Fyll vatten från monteringshålet på den atmosfäriska ventilen och installera den atmosfäriska ventilen efter vatteninjektion.

Det rekommenderas att vattentanken inte ska lagra mer än 80 % av maximal kapacitet.

STANDARD INSTALLATIONSMETOD

Steg 1: Installera vinkelventilen

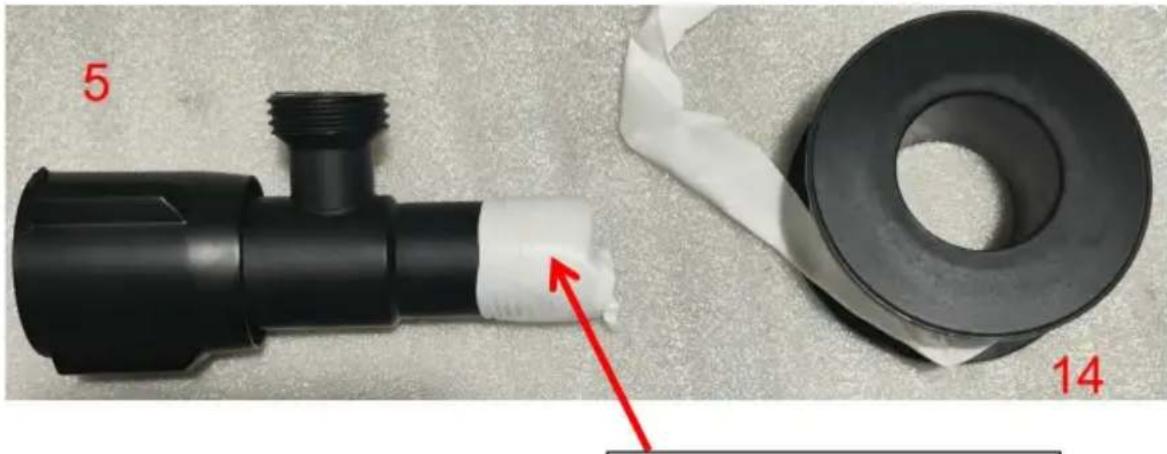

Linda 2-3 varv obehandlad tejp vid vinkelventilens gänga.

rå självhäftande tejp

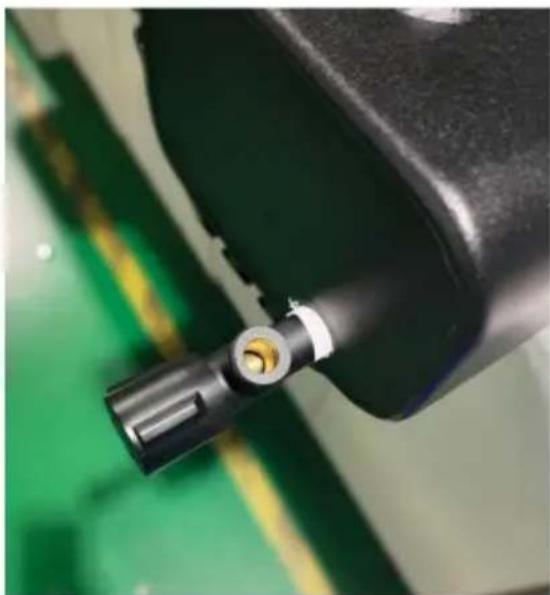

Montera de två hörnventilerna på vardera sidan av vattentanken.

Steg 2: Installera den atmosfäriska ventilen 22 och tryckventilen 23.

Installera den atmosfäriska ventilen vid det gängade hålet överst på vattentanken.

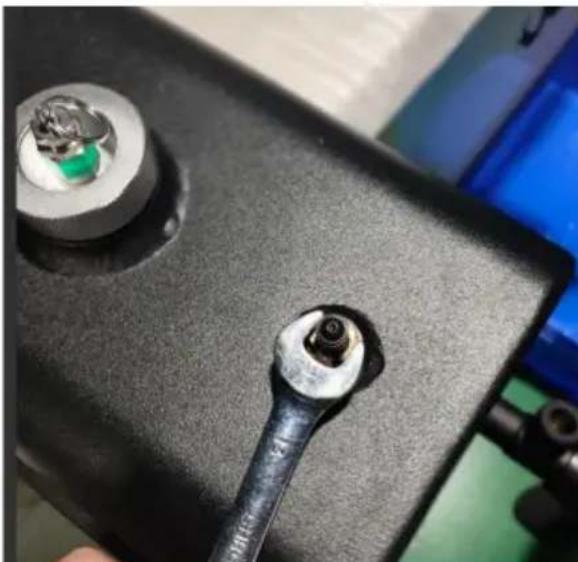

Använd en skiftnyckel för att öppna 13 för att skruva fast tryckventilen 23 i tankens överdel.

Steg 3: Installera vattenpistolmunstycke 3 och sprinkler 4. Skruva in expansionsslangen 2 i vinkelventilen 5.

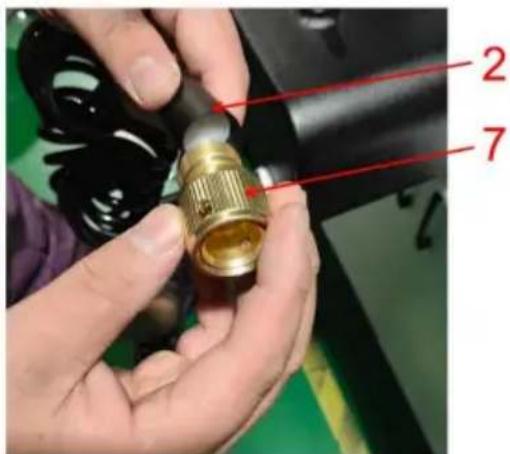

Installera honan för snabb demontering 7 i skruvhålet på expansionsslang 2 först.

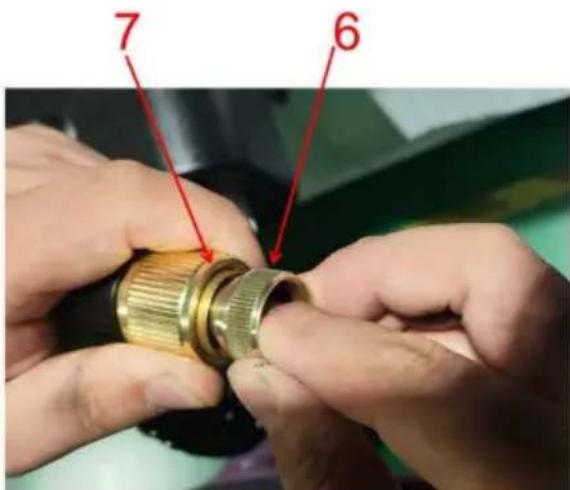

Den yttre cirkeln på nästa kvinnliga snabbdemonteringsled 7 trycks tillbaka och placera sedan snabbdemonteringskopplingen hane 6 i hålpositionen för kvinnlig snabbdemonteringsled 7.

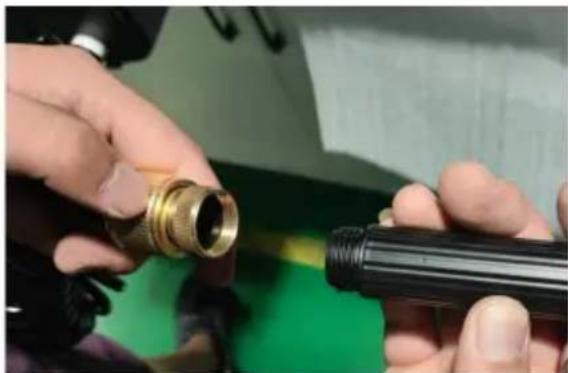

- Skruva in vattenpistolmunstycket 3 i skruvhålet på han-snabbkopplingen 6.

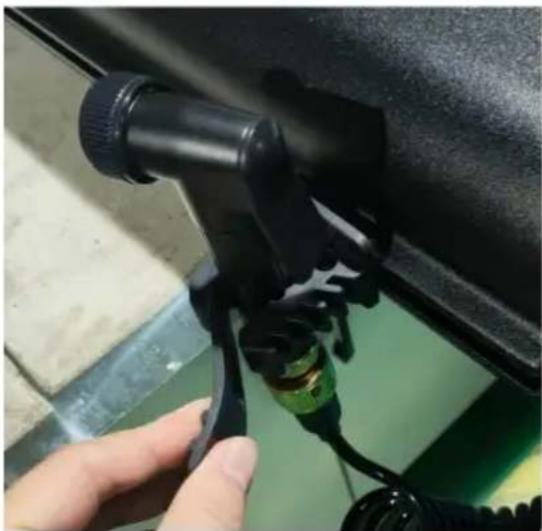

- Placera sprayhuvudklämman 21 i sidospåren på vattentanken och dra åt gängorna på sprayhuvudklämman 21 med den inre sexkantnyckeln S4.

- Installera vattenpistolmunstycket 3 på sprayhuvudklämman 21 och dra åt fästet för klämman för att stabilisera vattenpistolmunstycket 3.

- Tryck tillbaka den yttre ringen på nästa hon-koppling 7. Efter att ha dragit ut vattenpistolmunstycket 3, sätt in duschen 4 i hon-kopplingen 7.

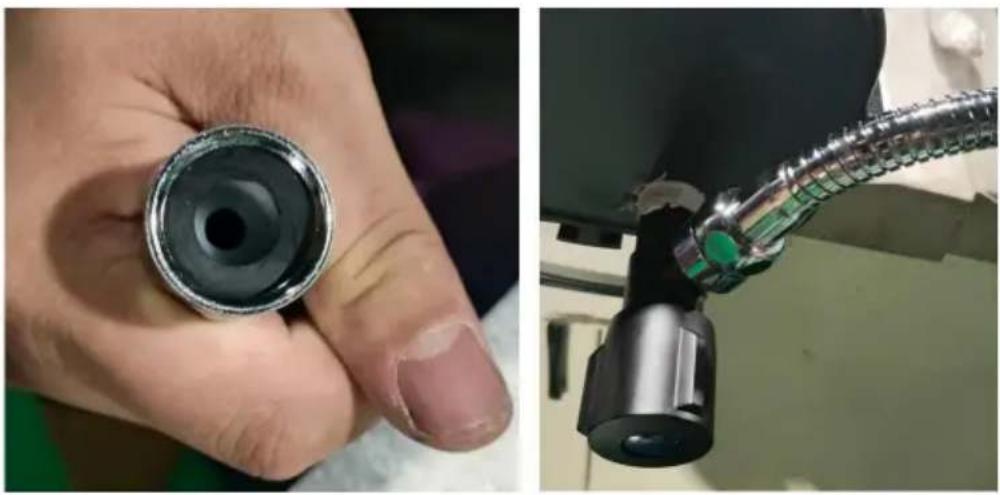

Steg 4: Installera kranförlängaren 8 • Placera

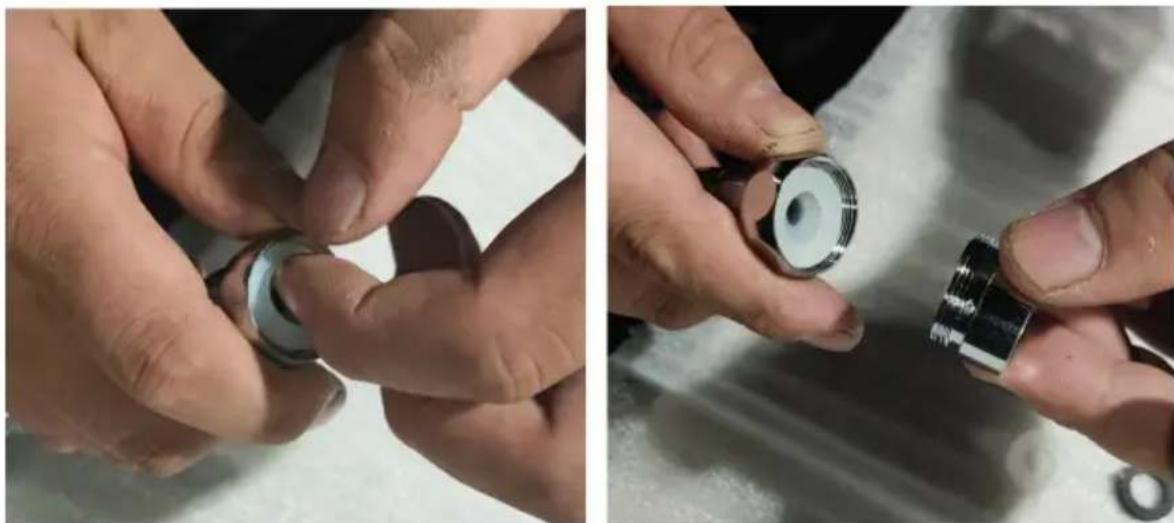

den vita silikonpackningen i kranförlängaren 8 och skruva fast den elektropläterade tätningshylsan 13 av plast i kranförlängaren 8.

- Placera den svarta silikonpackningen i den elektropläterade tätningshylsan av plast 13 och skruva fast kranförlängaren i vinkelventilen 5.

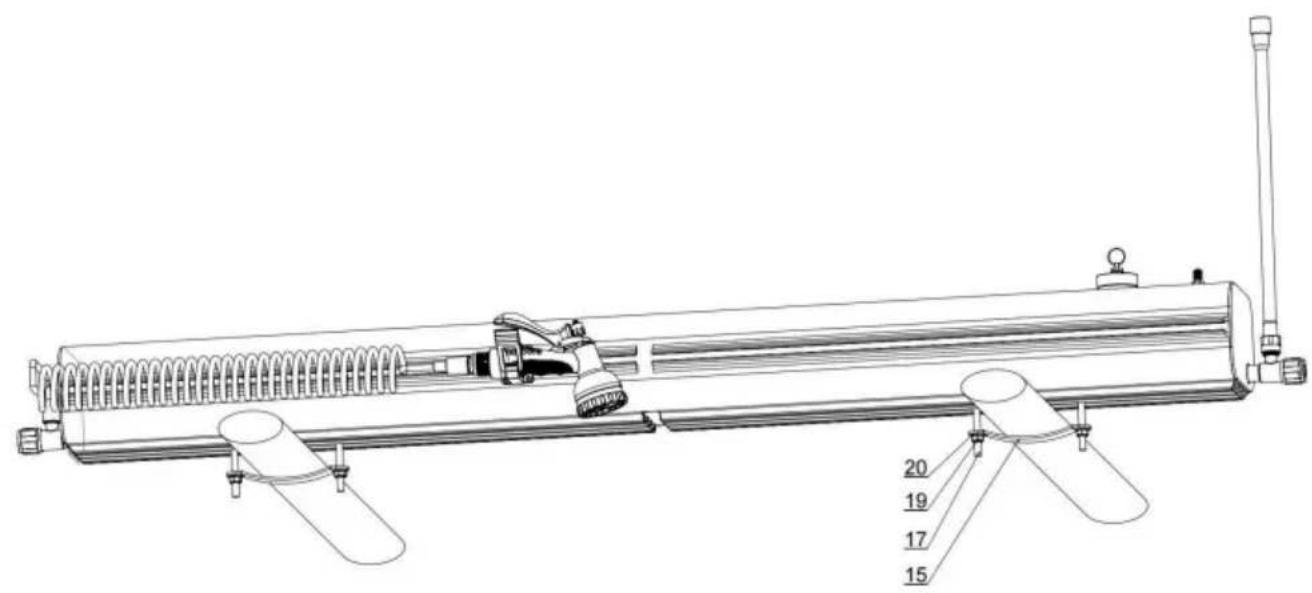

Steg 5: Vattentanken 1 är monterad på den övre konsolen på bilen.

Oval tvärbalk är monterad: Placera vattentanken 1 på takvagnens stöd, och sätt in M8×65 typ T-bult 17 i T-spåret i botten av vattentanken; en bult är fördelad på varje sida av den ovala horisontella stången;

sätt in monteringsplattan 15 för den horisontella stången i bulten, sedan i metallpackningen 20, och dra slutligen åt M8 pinnmuttern 19;

Horisontell stånginstallationsplatta 15 i bulten, sedan in i metallpackningen 20, och dra slutligen åt M8 pinnmuttern 19;

Fäst den andra änden av vattentanken på takets ovala stång på samma sätt.

Monteringsläge fyrkantig horisontell stång: Placera vattentanken 1 på takvagnens stöd och sätt in M8×45 typ T-bulten 18 i T-spåret längst ner på vattentanken; en bult är fördelad på varje sida av den kvadratiska horisontella stången; sätt in monteringsarket 16 för bagageramen i bulten, sedan i metallpackningen 20 och dra slutligen åt M8 pinnmuttern 19;

Fäst den andra änden av vattentanken på takets ovala stång på samma sätt.
