Type de produit	Réservoir d'eau pour galerie de toit
Marque	Vevor
Modèle	YK-SX-30L
Volume nominal	30 L
Pression de service maximale	Moins de 3 bars
Valeur de décharge de pression	2,7 - 3 bars
Distance d'installation de la barre horizontale (A-A)	1630 mm
Largeur de la barre transversale (B-B)	130 mm
Température de service	0 à 60 °C
Matériaux principaux	Plastique, métal, silicone
Contenu de la livraison	Réservoir, tuyau d'expansion, pistolet à eau, arroseur, vannes d'angle, raccords rapides, rallonge de robinet, joints, feuilles d'installation, boulons, écrous, clips, valves
Fonctions principales	Stockage et distribution d'eau sous pression pour usage extérieur (camping, lavage)
Installation	Fixation sur barres de toit (ovales ou carrées) à l'aide de boulons en T et feuilles de montage
Entretien et nettoyage	Vider complètement par temps de gel ; ne pas utiliser de lave-auto automatique ; vérifier et resserrer régulièrement les supports
Sécurité	Ne pas boire l'eau ; ne pas dépasser 80% de la capacité ; utiliser une valve de pression ; l'installation doit être effectuée par un adulte
Pièces détachées et réparabilité	Joints, vannes, raccords disponibles ; assistance technique via www.vevor.com/support
Informations générales	Garantie électronique ; produit conforme aux normes de sécurité ; importé par Sanven Technology Ltd.

FOIRE AUX QUESTIONS - YK-SX-30L Vevor

Comment installer le réservoir sur ma galerie de toit ?

Placez le réservoir sur les barres de toit. Insérez les boulons en T (M8×65 pour barres ovales, M8×45 pour barres carrées) dans les rainures au fond du réservoir. Ajoutez les feuilles de montage, les joints métalliques et serrez avec les écrous de pin M8.

Quelle est la capacité maximale d'eau recommandée ?

Il est recommandé de ne pas remplir le réservoir à plus de 80 % de sa capacité maximale (soit environ 24 litres pour le modèle 30L).

Puis-je utiliser le réservoir en hiver ?

Non, ne laissez pas d'eau dans le réservoir par températures glaciales. Videz complètement le réservoir avant le gel pour éviter d'endommager l'équipement.

Comment entretenir le réservoir d'eau ?

Vérifiez et resserrez régulièrement les supports de montage. Sur les routes accidentées, arrêtez-vous pour vérifier. N'utilisez pas de lave-auto automatique avec le réservoir installé.

Puis-je boire l'eau du réservoir ?

Non, ne buvez pas l'eau du réservoir. Le réservoir est conçu pour un usage non potable (lavage, douche extérieure).

Comment pressuriser le réservoir ?

Vous devez utiliser une pompe à air externe (non fournie) pour pressuriser le réservoir via la valve de pression. La pression de service ne doit pas dépasser 3 bars.

Que faire si une pièce est manquante ou endommagée ?

Contactez le service client via www.vevor.com/support. Vérifiez la liste des pièces dans le manuel pour identifier la pièce manquante.

Le réservoir est-il compatible avec tous les types de barres de toit ?

Le réservoir est compatible avec les barres de toit ovales et carrées. Utilisez les boulons en T appropriés : M8×65 pour ovales, M8×45 pour carrées.

Comment nettoyer le réservoir après utilisation ?

Videz l'eau, rincez l'intérieur avec de l'eau claire et laissez sécher. Rangez le réservoir dans un endroit sec à l'abri du gel.

Puis-je utiliser le réservoir pour de l'eau chaude ?

La température de service est de 0 à 60 °C. Évitez l'eau bouillante ou très chaude, cela pourrait endommager les matériaux.

MODE D'EMPLOI YK-SX-30L Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

RÉSERVOIR D'EAU POUR GALERIE DE TOIT

Modèle : YK-SX-20L/YK-SX-15L/YK-SX-26L/YK-SX-30L

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.

"Économisez la moitié", "Moitié prix" ou toute autre expression similaire que nous utilisons

ne représente qu'une estimation des économies dont vous pourriez bénéficier en achetant certains outils chez nous par rapport aux grandes marques et ne signifie pas nécessairement couvrir toutes les catégories d'outils proposés. par nous. Nous vous rappelons de bien vouloir vérifier attentivement lorsque vous passez une commande chez nous si vous

économiez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

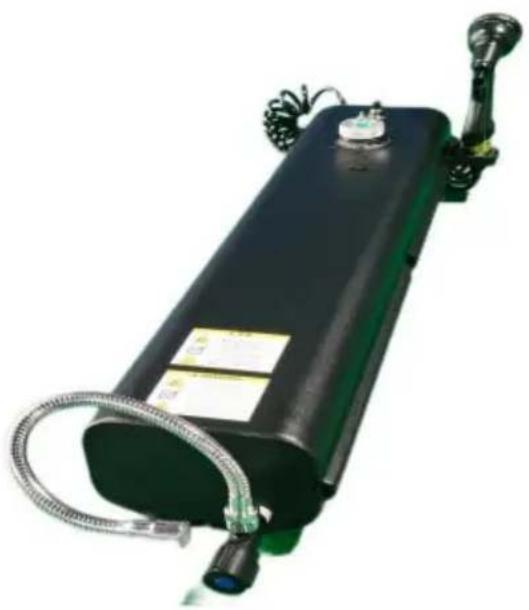

RÉSERVOIR D'EAU POUR GALERIE DE TOIT

Modèle : YK-SX-20L/YK-SX-15L/YK-SX-26L/YK-SX-30L

Vous avez des questions sur les produits ? Besoin d'une assistance technique ? N'hésitez pas à nous contacter :

Assistance technique et certificat de garantie électronique

Il s'agit des instructions originales, veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve une interprétation claire de notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu.

Veuillez nous pardonner que nous ne vous informerons plus s'il y a des mises à jour technologiques ou logicielles sur notre produit.

CONSIGNES DE SÉCURITÉ

1. Veuillez lire et comprendre attentivement ce manuel avant d'utiliser la galerie de toit. Réservoir d'eau.
2. L'installation doit être effectuée par un adulte et les enfants ne doivent pas l'utiliser sans surveillance.
3. Veuillez vous assurer que le réservoir d'eau de la galerie de toit est fermement installé, sinon il peut tomber et causer des dommages aux personnes.
4. Vérifiez et serrez régulièrement le support de montage. De plus, lorsque vous conduisez sur des terrains accidentés routes, arrêtez-vous toujours pour vérifier et serrer le support de montage. Sinon, peut-être faire tomber le réservoir de votre véhicule pendant la conduite ou provoquer un accident. Cela peut causer des dommages, des blessures ou la mort du réservoir d'eau, de votre véhicule ou d'autres véhicules. Nous ne sommes pas responsables de tout dommage ou blessure causé par le détachement du réservoir d'eau du véhicule.
5. Ne laissez pas d'eau dans le réservoir d'eau de la galerie de toit à des températures glaciales qui pourrait endommager votre équipement. Ne mettez pas d'antigel RV dans l'équipement !
   Assurez-vous que le réservoir d'eau est vidé dans des conditions de givrage.
6. Sur les voitures équipées d'un réservoir d'eau sur galerie de toit, n'utilisez pas le lave-auto automatique. machine. Avant d'entrer dans le lave-auto automatique, vous devez retirer la galerie de toit Réservoir d'eau du véhicule pour éviter d'endommager votre véhicule et les barres de toit Réservoir d'eau.
7. Ne buvez pas l'eau du réservoir d'eau
8. Température de service du réservoir d'eau : 0 -60 , pression de service du réservoir d'eau : moins de 3 bars.
9. Des avertissements de sécurité sont apposés sur le réservoir d'eau de la galerie de toit. doit suivre ces protocoles de sécurité lors de l'utilisation du réservoir d'eau de la galerie de toit

LISTE DES PARAMÈTRES

Modèle	YK-SX-20L YK-SX-15L YK-SX-26L YK-SX-30L
Volume	17L	15L	26L	30L
Valeur de décharge de pression	2,7-3bar	2,7-3 bars	2,7-3 bars	2,7-3 bars

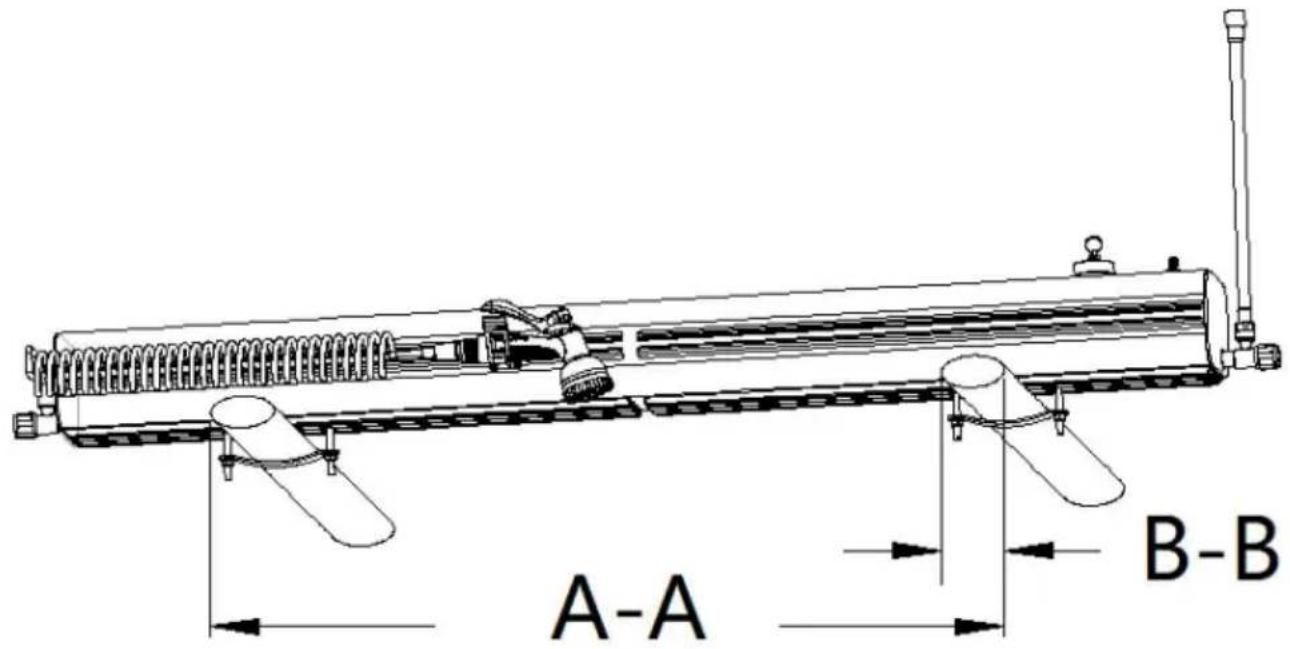

Installer la barre horizontale distance (AA)	1080mm	810mm 1420mm	1630mm
Largeur de la barre transversale (BB)	130 mm	130 mm	130 mm	130 mm

Liste des pièces

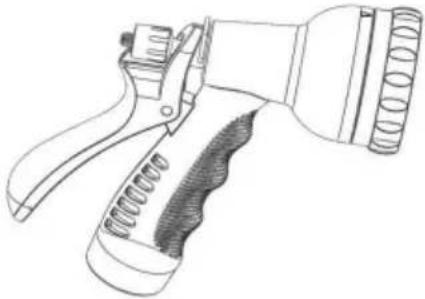

1 : réservoir d'eau × 1 pièce	2 : Tuyau d'expansion × 1 pièce	3 : Pistolet à eaubuse × 1 pièce
4:arroseur × 1 pièce	5: vanne d'angle × 2 pièces	6:mâle rapidejoint de démontage × 1 pièce
7:femelle rapidejoint de démontage × 1 pièce	8:Rallonge de robinet × 1 pièce	9:Silicone ∅20×2mmjoint×1pc
10:∅20 × 2,5 mm Siliconejoint×1pc	11:Silicone ∅20×3,5mmjoint×1pc	12:Joint plastiquecouverture×1pc
13:manchon d'étanchéité enplastique galvanisé × 1 pièce.	14:adhésif brutruban × 1 pc	15:Tige horizontalefeuille d'installation × 2 pièces
16:Cadre de bagagefeuille d'installation × 2	17:Boulon M8 × 65 detype T × 4 pièces	18:Boulon M8 × 45 detype T × 4 pièces
19:écrou de pin M8 × 8 pièces	20:joint métallique × 8 pièces	21:clip de tête de pulvérisation × 1
22:valve atmosphérique × 1 pièce	23:soupape de pression × 1 pièce

INSTRUCTIONS

Conseils de sécurité et d'entretien

Vérifiez que vous disposez de tous les composants et outils répertoriés sur les pages suivantes.

Retirez tous les raccords des sacs en plastique et séparez-les en groupes.

Gardez les enfants et les animaux éloignés de la zone de travail, les petites pièces pourraient s'étouffer si avalé.

Assurez-vous de disposer de suffisamment d'espace pour disposer les pièces avant de commencer.

Certaines parties du montage seront plus faciles à 2 personnes.

Vous devez acheter vos propres outils de pression pour pressuriser le réservoir d'eau.

La valve atmosphérique doit être retirée du réservoir d'eau ; remplissez l'eau de le trou de montage de la vanne atmosphérique et installer la vanne atmosphérique après injection d'eau.

Il est recommandé que le réservoir d'eau ne stocke pas plus de 80 % de l'eau capacité maximale.

LA MÉTHODE D'INSTALLATION STANDARD

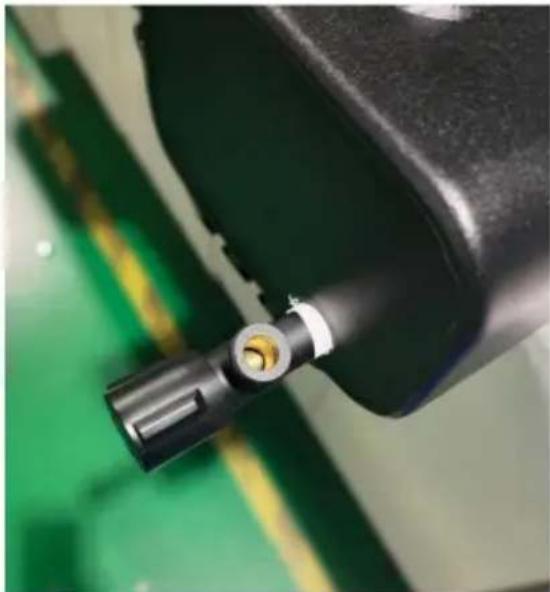

Étape 1 : Installer la vanne d'angle •

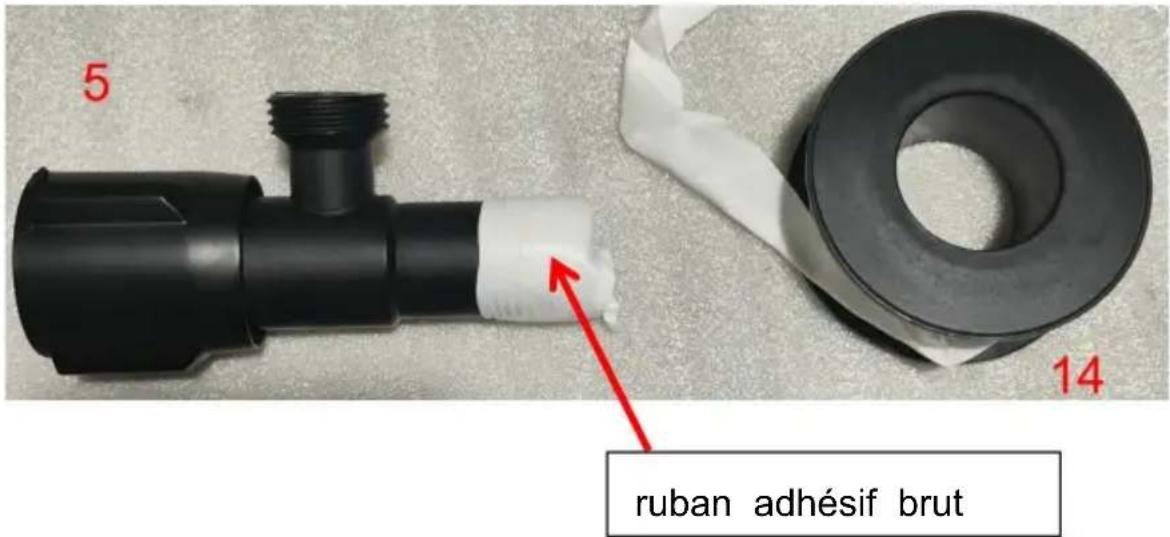

Enroulez 2 à 3 tours de ruban adhésif brut sur le filetage de la vanne d'angle.

- Installez les deux vannes d'angle de chaque côté du réservoir d'eau.

Étape 2 : Installez la vanne atmosphérique 22 et la vanne de pression 23.

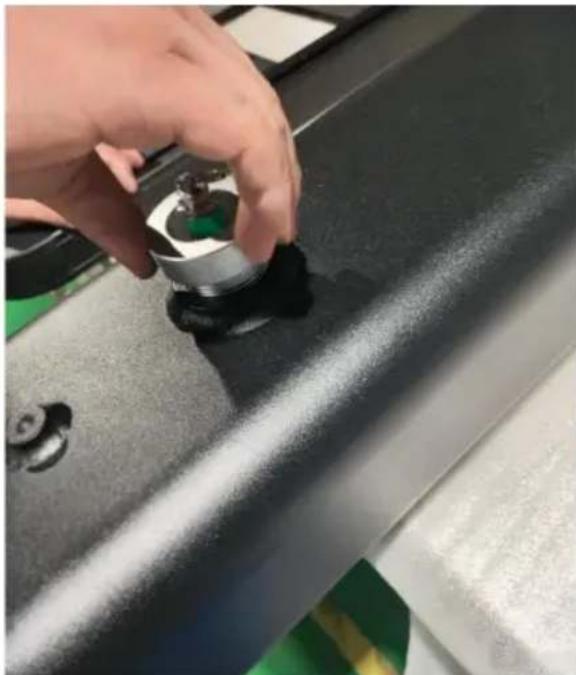

- Installez la vanne atmosphérique au niveau du trou fileté en haut du réservoir d'eau.

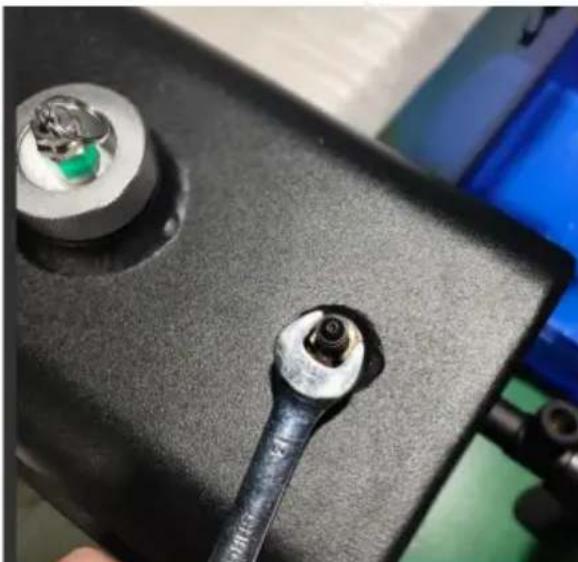

- Utilisez une clé pour l'ouverture 13 pour visser la soupape de pression 23 dans la partie supérieure du réservoir.

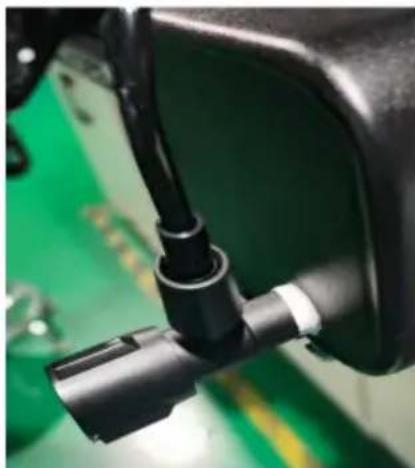

Étape 3 : installez la buse du pistolet à eau 3 et l'arroseur 4 ; • Vissez le tuyau d'expansion 2 dans la vanne d'équerre 5.

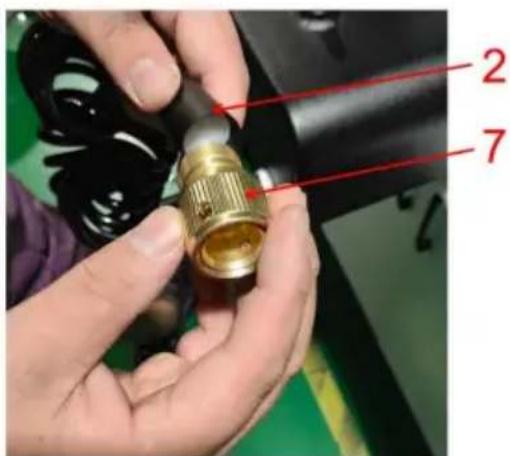

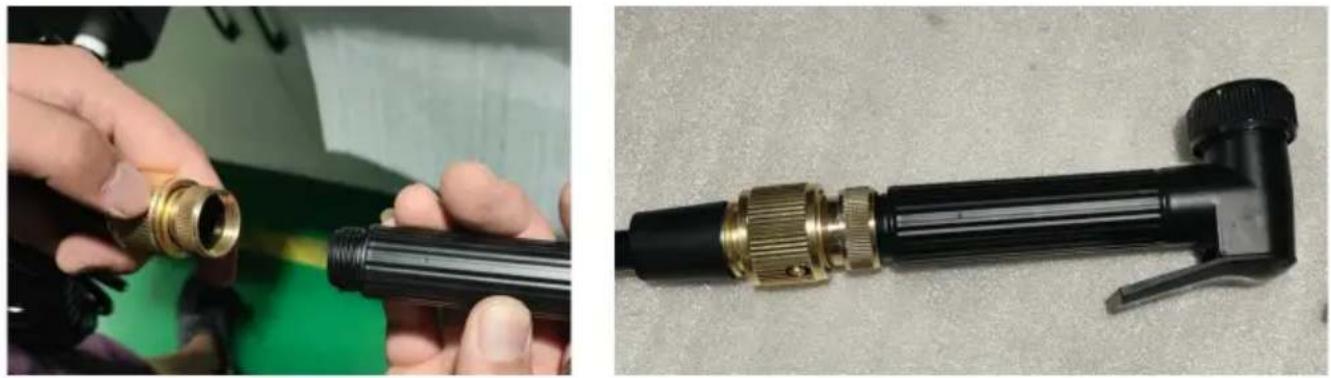

- Installez d'abord le joint de démontage rapide femelle 7 dans le trou de vis du tuyau d'expansion 2.

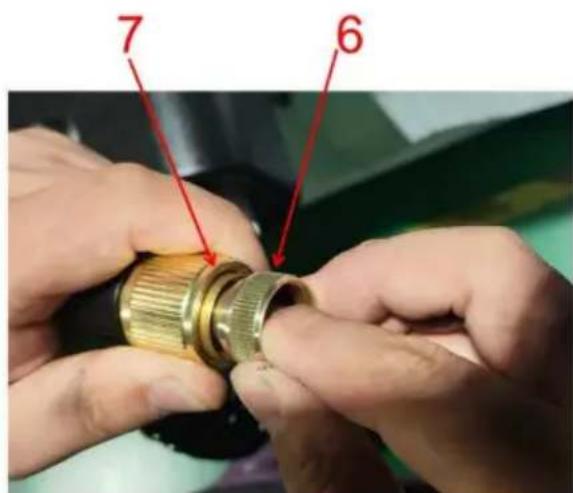

- Le cercle extérieur du joint femelle à démontage rapide suivant 7 est repoussé, puis placez les jeux de joints mâles à démontage rapide 6 dans la position du trou du joint femelle à démontage rapide 7.

- Vissez la buse du pistolet à eau 3 dans le trou de vis du joint mâle à démontage rapide 6.

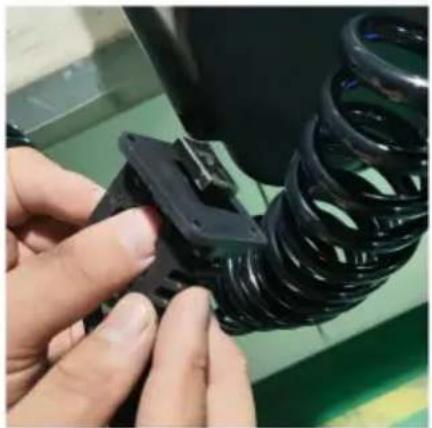

- Placez le clip de la tête de pulvérisation 21 dans la fente latérale du réservoir d'eau et serrez les filetages du clip de la tête de pulvérisation 21 à l'aide de la clé hexagonale intérieure S4.

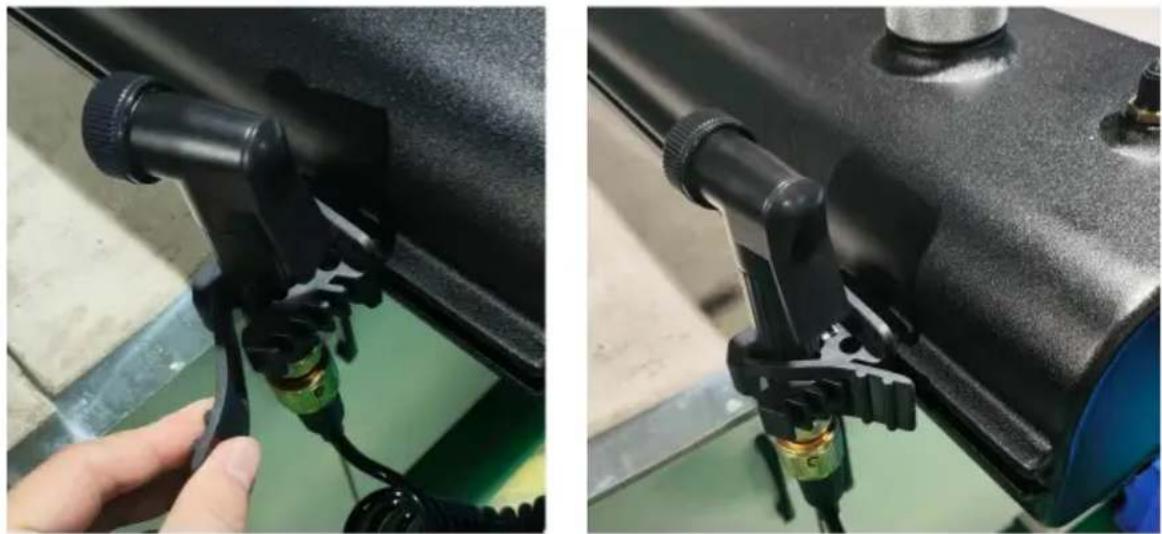

- Installez la buse du pistolet à eau 3 sur le clip de la tête de pulvérisation 21 et serrez la ceinture de fixation du clip pour stabiliser la buse du pistolet à eau 3.

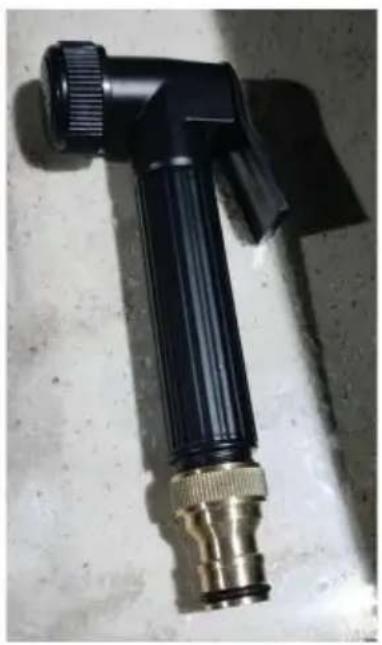

• Le cercle extérieur du joint à démontage rapide femelle suivant 7 est repoussé. Après avoir retiré la buse du pistolet à eau 3, insérez la douchette 4 dans le joint à démontage rapide feme 7.

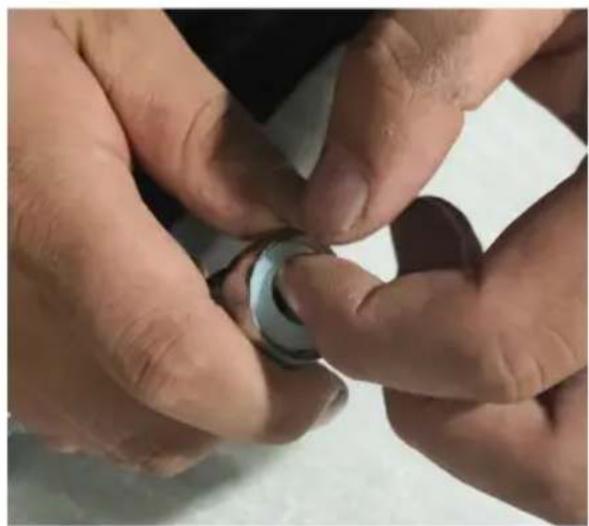

Étape 4 : Installez la rallonge de robinet 8 • Placez le joint en silicone blanc dans la rallonge de robinet 8 et vissez le manchon d'étanchéité en plastique électrolytique 13 dans la rallonge de robinet 8.

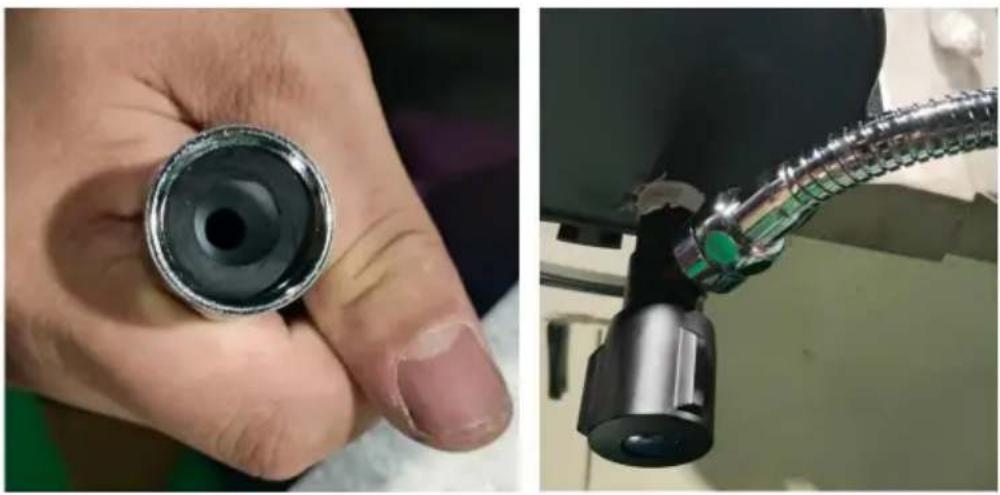

- Placez le joint en silicone noir dans le manchon d'étanchéité en plastique électrolytique13 et vissez la rallonge du robinet dans la vanne d'angle 5.

Étape 5 : Le réservoir d'eau 1 est monté sur le support supérieur du voiture.

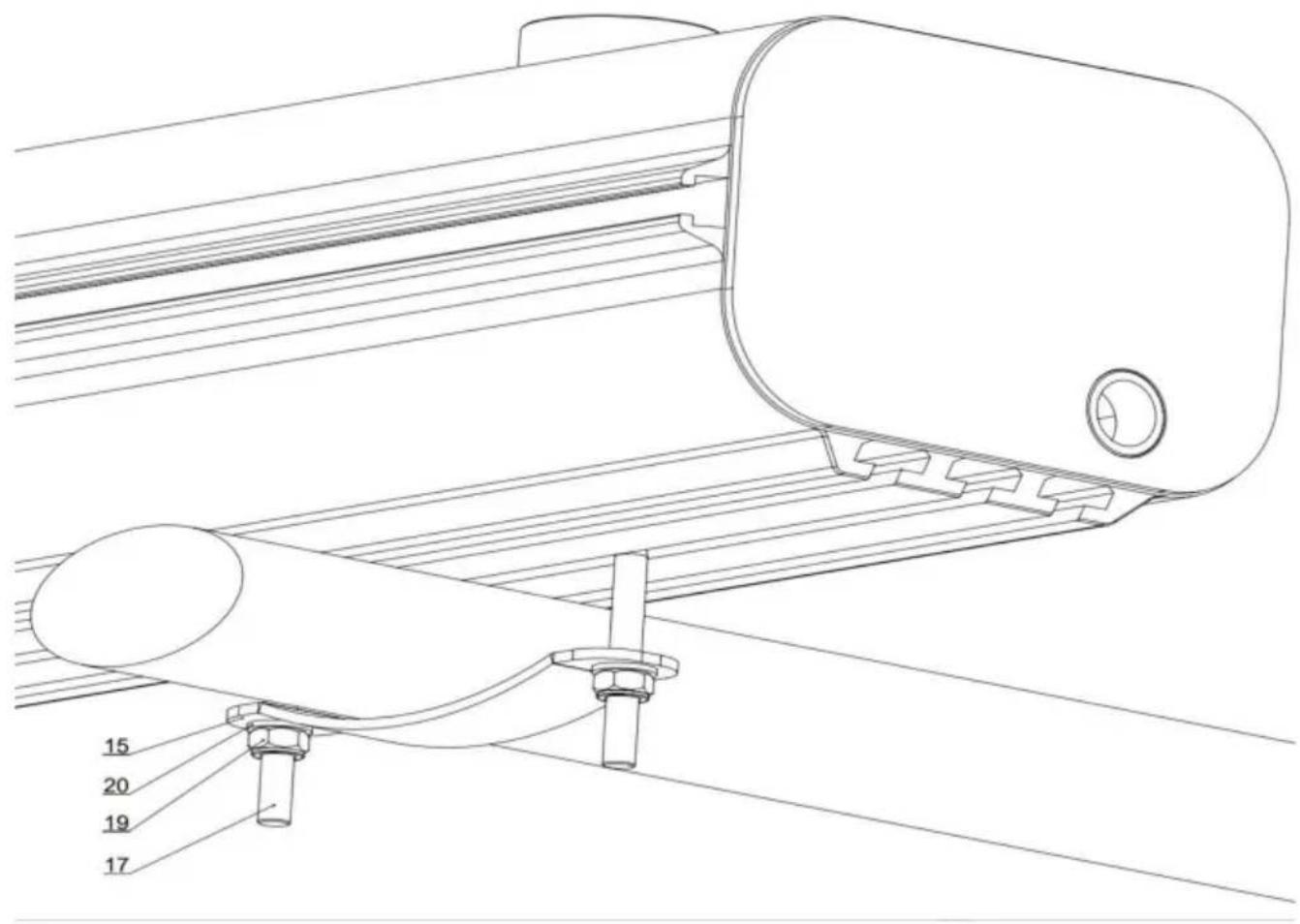

La traverse ovale est montée : Placer le réservoir d'eau 1 sur le support de la voiture de toit, et insérer la vis en T type T M8×65 17 dans la rainure en T au fond de l'eau. réservoir; un boulon est réparti de chaque côté de la barre horizontale ovale ; placez le Feuille d'installation de la tige horizontale 15 dans le boulon, puis dans le joint métallique 20, et enfin serrez l'écrou de pin M8 19 ;

Fixez l'autre extrémité du réservoir d'eau à la barre ovale du toit de la même manière.

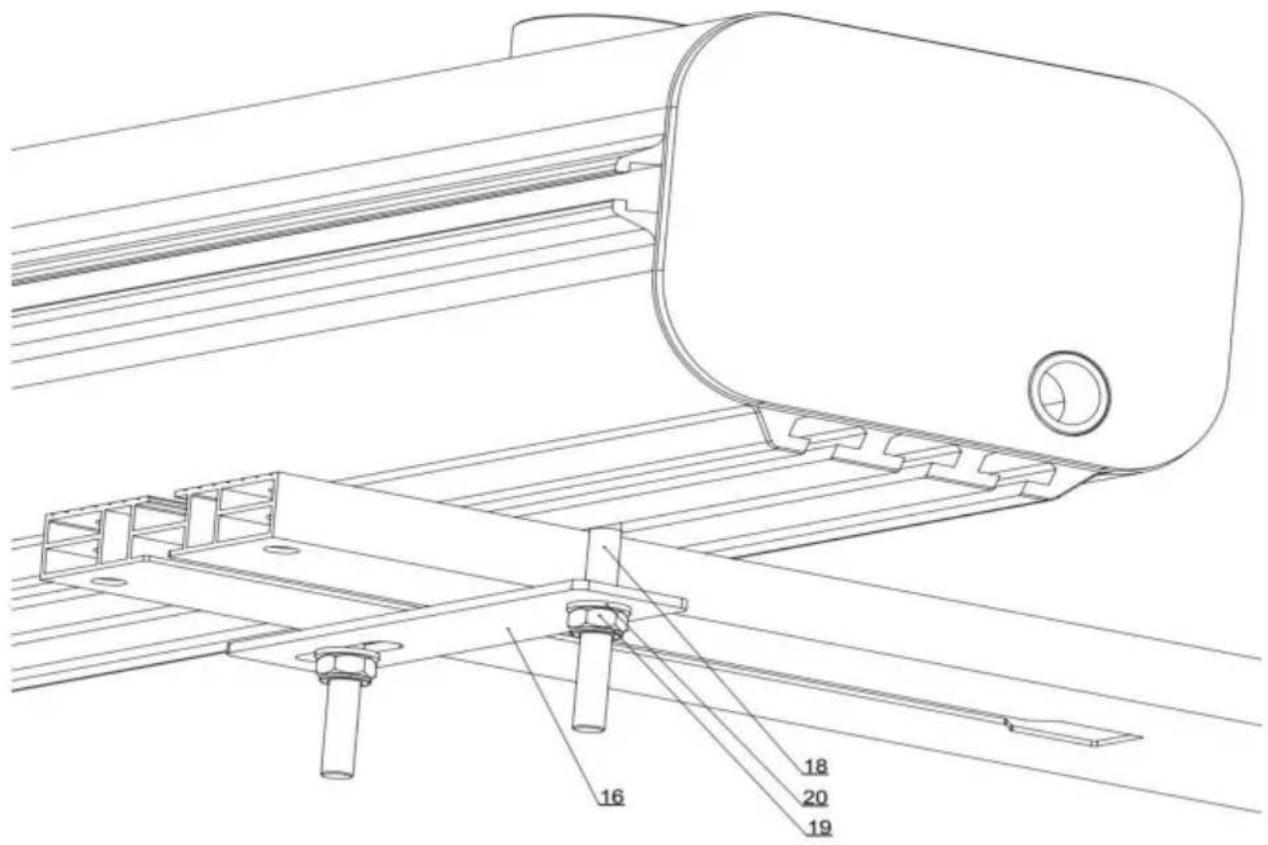

Mode de montage de la barre horizontale carrée : Placez le réservoir d'eau 1 sur le support de la voiture de toit et insérez le boulon en T de type M8×45 18 dans la rainure de type T au fond du réservoir d'eau ; un boulon est réparti de chaque côté de la barre horizontale carrée ; mettre la tôle d'installation du cadre de bagages 16 dans le boulon, puis dans le joint métallique 20, et enfin serrer l'écrou de pin M8 19 ;

Fixez l'autre extrémité du réservoir d'eau à la barre ovale du toit de la même manière
