Type de produit	Réservoir d'eau pour galerie de toit
Marque	Vevor
Modèle	YK-SX-15L
Volume	15 L
Distance entre barres horizontales (AA)	810 mm
Largeur de barre transversale (BB)	130 mm
Pression de décharge	2,7 - 3 bar
Pression de service maximale	3 bar
Température de service	0 °C à 60 °C
Fonctions principales	Stockage et distribution d'eau avec pistolet et arroseur
Contenu de la livraison	Réservoir, tuyau d'expansion, pistolet à eau, arroseur, 2 vannes d'angle, raccords rapides, rallonge de robinet, joints, soupape de pression, soupape atmosphérique, kit de montage
Type de montage	Sur barres de toit (ovales ou carrées)
Fixation	Boulons en T M8, écrous et plaquettes de montage
Matériau du réservoir	Polyéthylène (estimation)
Poids à vide	Environ 3 kg
Alimentation	Aucune (pas d'électricité)
Entretien et nettoyage	Vider avant gel, ne pas boire l'eau, vérifier et serrer régulièrement les fixations
Sécurité	Installation par un adulte, ne pas utiliser en lave-auto automatique, ne pas dépasser 80% de la capacité
Pièces détachées et réparabilité	Pièces listées disponibles, joints silicone, vannes et raccords remplaçables
Garantie	Consulter le fabricant (non spécifiée)

FOIRE AUX QUESTIONS - YK-SX-15L Vevor

Comment installer le réservoir d'eau sur les barres de toit ?

Placez le réservoir sur les barres de toit, insérez les boulons en T dans les rainures en T sous le réservoir, puis fixez avec les plaquettes de montage, les rondelles métalliques et les écrous. Serrez fermement. Reportez-vous aux étapes 5 du manuel.

Quel type de barres de toit sont compatibles ?

Le réservoir est compatible avec les barres de toit ovales et carrées. Utilisez les boulons M8x65 pour les ovales et M8x45 pour les carrées, avec les plaquettes correspondantes.

Puis-je laisser de l'eau dans le réservoir en hiver ?

Non, vous devez vidanger complètement le réservoir avant les températures glaciales, car l'eau gelée pourrait endommager le réservoir et les raccords. Ne pas utiliser d'antigel.

Comment pressuriser le réservoir ?

Vous devez utiliser votre propre outil de pressurisation. La pression de service est inférieure à 3 bars. La soupape de pression se décharge entre 2,7 et 3 bars.

Puis-je utiliser le réservoir comme source d'eau potable ?

Non, l'eau du réservoir n'est pas destinée à la consommation. Ne buvez pas l'eau du réservoir.

Est-il sûr de passer dans un lave-auto automatique ?

Non, vous devez retirer le réservoir du véhicule avant d'entrer dans un lave-auto automatique, car il pourrait se détacher ou endommager le véhicule.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'une clé pour les écrous, d'une clé hexagonale S4 pour fixer le clip de la tête de pulvérisation, et d'un outil de pressurisation (non fourni).

Comment nettoyer le réservoir ?

Videz l'eau et rincez avec de l'eau claire. N'utilisez pas de produits agressifs. Séchez avant stockage. Vérifiez les joints régulièrement.

Quelle est la capacité maximale de remplissage ?

Il est recommandé de ne pas remplir le réservoir à plus de 80% de sa capacité maximale (soit environ 12 litres pour le modèle 15L) pour éviter une pression excessive.

Comment détacher le pistolet à eau ?

Le raccord rapide se déclipse en repoussant le cercle extérieur du joint femelle. Tirez ensuite le pistolet ou l'arroseur hors du joint.

MODE D'EMPLOI YK-SX-15L Vevor

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.

"Économisez la moitié", "Moitié prix" ou toute autre expression similaire que nous utilisons

ne représente qu'une estimation des économies dont vous pourriez bénéficier en achetant certains outils chez nous par rapport aux grandes marques et ne signifie pas nécessairement couvrir toutes les catégories d'outils proposés par nous. Nous vous rappelons de bien vérifier attentivement lorsque vous passez une commande chez nous si vous

économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

OUTILS ROBUSTES, MOITIÉ PRIX

RÉSERVOIR D'EAU POUR GALERIE DE TOIT

Modèle : YK-SX-20L/YK-SX-15L/YK-SX-26L/YK-SX-30L

BESOIN D'AIDE ? CONTACTEZ-NOUS !

Vous avez des questions sur les produits ? Besoin d'une assistance technique ? N'hésitez pas à nous contacter :

Assistance technique et certificat de garantie électronique

Il s'agit des instructions originales. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve une interprétation claire de notre

manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu.

Veuillez nous pardonner que nous ne vous informerons plus s'il y a des mises à jour technologiques ou logicielles sur notre produit.

CONSIGNES DE SÉCURITÉ

1. Veuillez lire et comprendre attentivement ce manuel avant d'utiliser la galerie de toit avec réservoir d'eau.
2. L'installation doit être effectuée par un adulte et les enfants ne doivent pas l'utiliser sans surveillance.
3. Veuillez vous assurer que le réservoir d'eau de la galerie de toit est fermement installé, sinon il peut tomber et causer des dommages aux personnes.
4. Vérifiez et serrez régulièrement le support de montage. De plus, lorsque vous conduisez sur des terrains accidentés, arrêtez-vous toujours pour vérifier et serrer le support de montage. Sinon, le réservoir pourrait tomber de votre véhicule pendant la conduite ou provoquer un accident. Cela peut causer des dommages, des blessures ou la mort du réservoir d'eau, de votre véhicule ou d'autres véhicules. Nous ne sommes pas responsables de tout dommage ou blessure causé par le détachement du réservoir d'eau du véhicule.
5. Ne laissez pas d'eau dans le réservoir d'eau de la galerie de toit à des températures glaciales, cela pourrait endommager votre équipement. Ne mettez pas d'antigel RV dans l'équipement ! Assurez-vous que le réservoir d'eau est vidé dans des conditions de givrage.
6. Sur les voitures équipées d'un réservoir d'eau sur galerie de toit, n'utilisez pas le lave-auto automatique. Avant d'entrer dans le lave-auto automatique, vous devez retirer le réservoir d'eau de la galerie de toit du véhicule pour éviter d'endommager votre véhicule et les barres de toit.
7. Ne buvez pas l'eau du réservoir d'eau.
8. Température de service du réservoir d'eau : 0-60 °C, pression de service du réservoir d'eau : moins de 3 bars.
9. Des avertissements de sécurité sont apposés sur le réservoir d'eau de la galerie de toit. Vous devez suivre ces protocoles de sécurité lors de l'utilisation du réservoir d'eau de la galerie de toit.

LISTE DES PARAMÈTRES

Modèle	YK-SX-20L YK	SX-15L YK-SX-26L YK-SX-30L
Volume	17L	15L		26L
Valeur de décharge de pression	2,7-3bar	2,7-3 bars		2,7-3 bars
Installer la barre horizontale distance (AA)	1080mm	810mm	1420mm	1630mm
Largeur de la barre transversale	(BB) 130	mm	130 mm	130 mm

Liste des pièces

1: réservoir d'eau × 1 piece	2: Tuyau d'expansion × 1 piece	3: Pistolet à eau buse × 1 piece
4: arrouseur × 1 piece	5: vanne d'angle × 2 pièces	6: môle rapide joint de démontage × 1 piece
7: ferrée rapide joint de démontage × 1 piece	8: Rallonge de robinet × 1 piece	9: Silicone Ø20×2mm joint×1pc
10: Ø20 × 2,5 mm Silicone joint×1pc	11: Silicone Ø20×3,5mm joint×1pc	12: Joint plastique couverture×1pc
13: manchon d'étanchéité en plastique galvanisé × 1 piece.	14: adhésif brut ruban × 1 pc	15: Tige horizontalle feuille d'installation × 2 pièces
16: Cadre de bagage feuille d'installation × 2	17: Boulon M8 × 65 de type T × 4 pièces	18: Boulon M8 × 45 de type T × 4 pièces
19: écrou de pin M8 × 8 pièces	20: joint métallique × 8 pièces	21: clip de tête de pulverisation × 1
22: valve atmosphérique × 1 pièce	23: soupape de pression × 1 pièce

INSTRUCTIONS

Conseils de sécurité et d'entretien

Vérifiez que vous disposez de tous les composants et outils répertoriés sur les pages suivantes.

Retirez tous les raccords des sacs en plastique et séparez-les en groupes.

Gardez les enfants et les animaux éloignés de la zone de travail, les petites pièces pourraient s'étouffer si avalées.

Assurez-vous de disposer de suffisamment d'espace pour disposer les pièces avant de commencer.

Certaines parties du montage seront plus faciles à 2 personnes.

Vous devez acheter vos propres outils de pression pour pressuriser le réservoir d'eau.

La valve atmosphérique doit être retirée du réservoir d'eau ; remplissez l'eau par le trou de montage de la vanne atmosphérique et installez la vanne atmosphérique après injection d'eau.

Il est recommandé que le réservoir d'eau ne stocke pas plus de 80 % de la capacité maximale en eau.

LA MÉTHODE D'INSTALLATION STANDARD

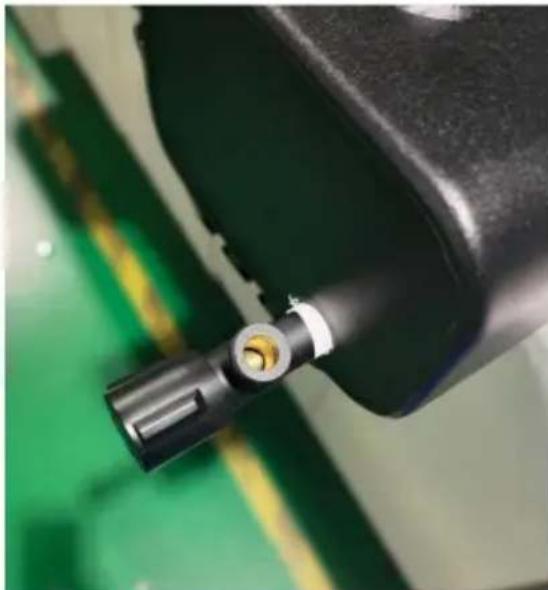

Étape 1 : Installer la vanne d'angle

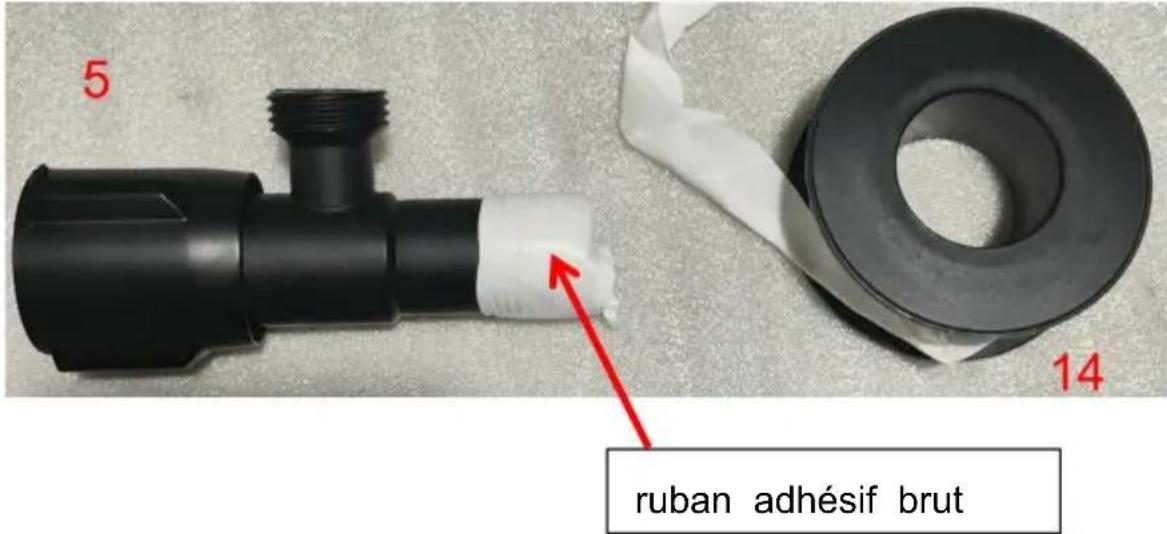

Enroulez 2 à 3 tours de ruban adhésif brut sur le filetage de la vanne d'angle.

• Installez les deux vannes d'angle de chaque côté du réservoir d'eau.

Étape 2 : Installez la vanne atmosphérique 22 et la vanne de pression 23.

• Installez la vanne atmosphérique au niveau du trou filtré en haut du réservoir d'eau.

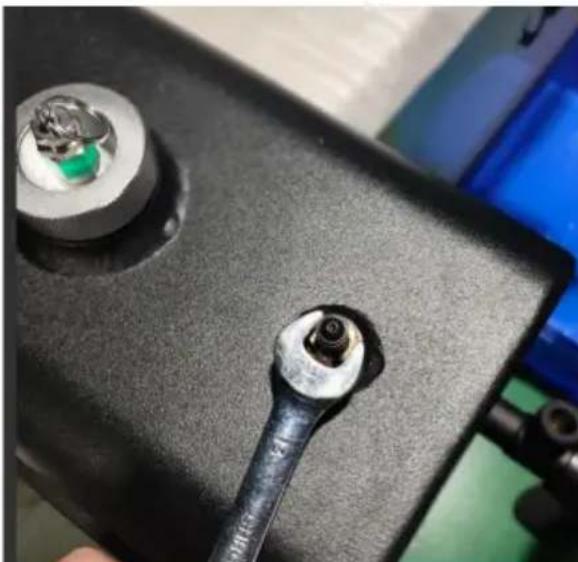

• Utilisez une clé pour l'ouverture 13 pour visser la soupape de pression 23 dans la partie supérieure du réservoir.

Étape 3 : installez la buse du piston et eau 3 et l'arroseur 4 ; • Vissez le tuyau d'expansion 2 dans la vanne d'équerre 5.

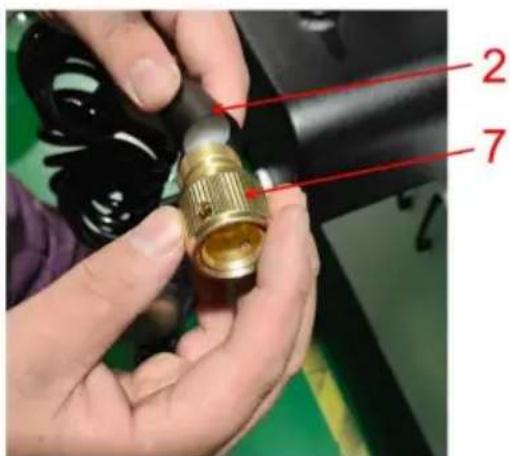

• Installez d'abord le joint de démontage rapide femelle 7 dans le trou de vis du tuyau d'expansion 2.

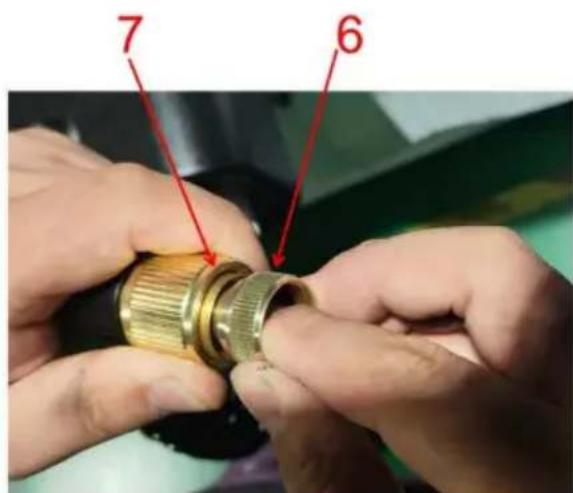

• Repoussez le cercle extérieur du joint femelle à démontage rapide 7, puis placez les yeux des joints mâles à démontage rapide 6 dans la position du trou du joint femelle à démontage rapide 7.

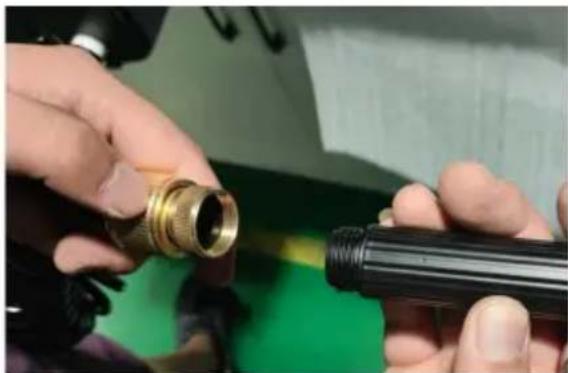

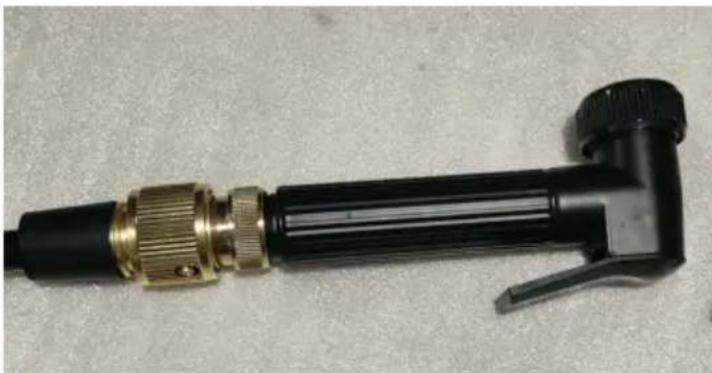

• Vissez la buse du pistolet à eau 3 dans le trou de vis du joint mâle à démontage rapide 6.

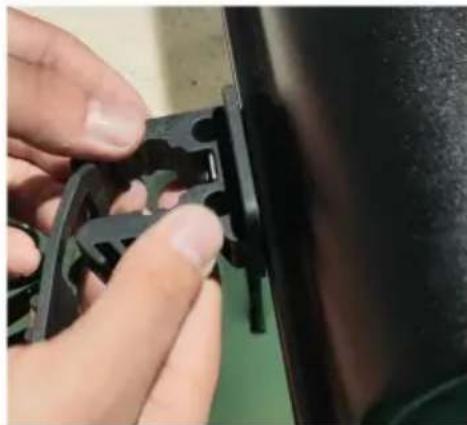

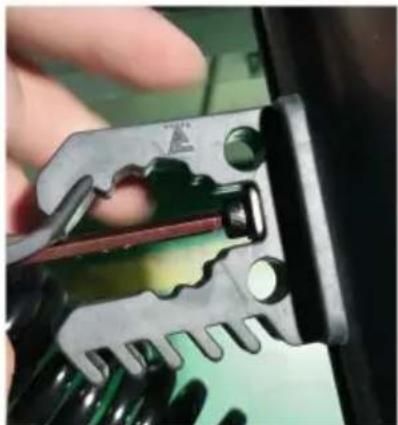

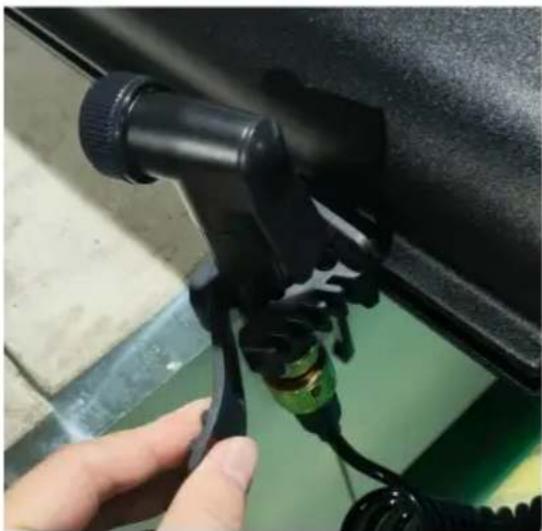

• Placez le clip de la tête de pulvérisation 21 dans la fente latérale du réservoir d'eau et serrez les filetages du clip de la tête de pulvérisation 21 à l'aide de la clé hexagonale intérieure S4.

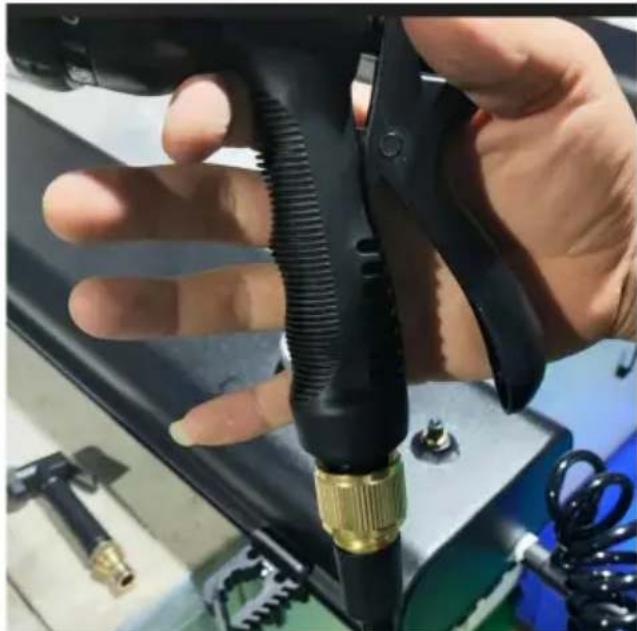

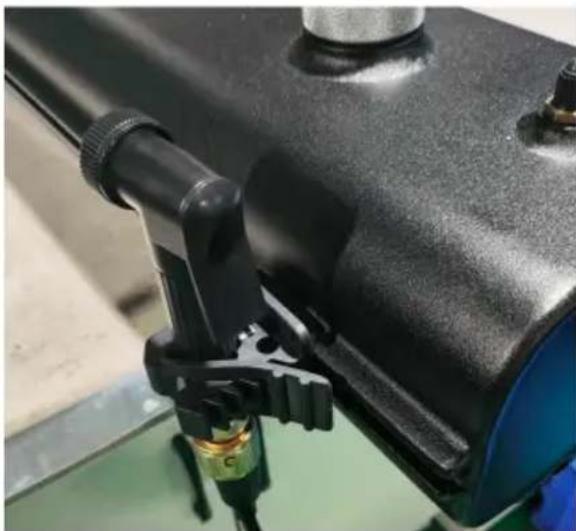

• Installez la buse du pistolet à eau 3 sur le clip de la tête de pulvérisation 21 et serrez la ceinture de fixation du clip pour stabiliser la buse du pistolet à eau 3.

• Repoussez le cercle extérieur du joint femelle à démontage rapide 7. Après avoir retiré la buse du pistolet à eau 3, insérez la douchette 4 dans le joint femelle à démontage rapide 7.

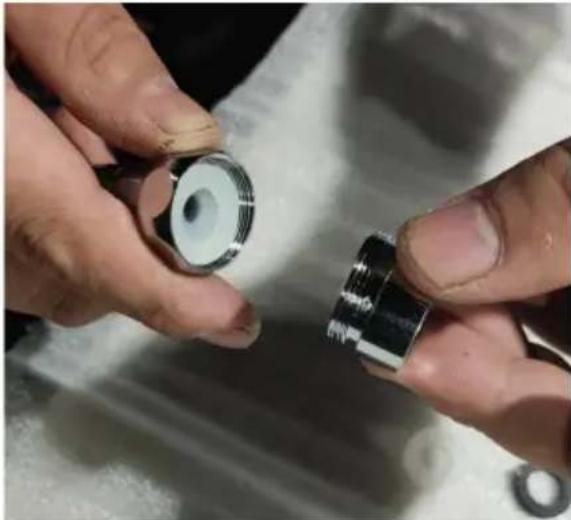

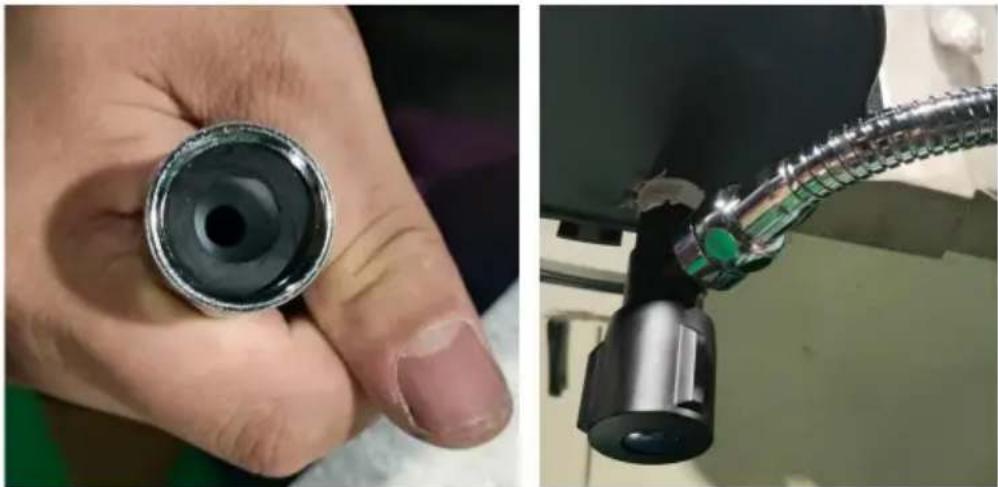

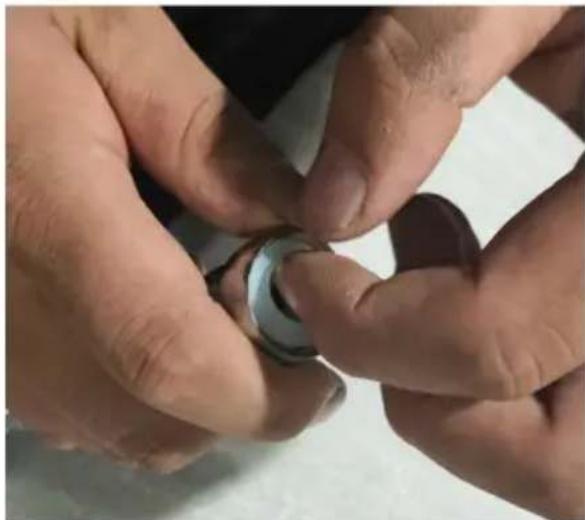

Étape 4 : Installez la rallonge de robinet 8. Placez le joint en silicone blanc dans la rallonge de robinet 8 et vissez le manchon d'étanchéité en plastique électrolytique 13 dans la rallonge de robinet 8.

• Placez le joint en silicone noir dans le manchon d'étanchéité en plastique électrolytique 13 et vissez la rallonge du robinet dans la vanne d'angle 5.

Étape 5 : Le réservoir d'eau 1 est monté sur le support supérieur de la voiture.

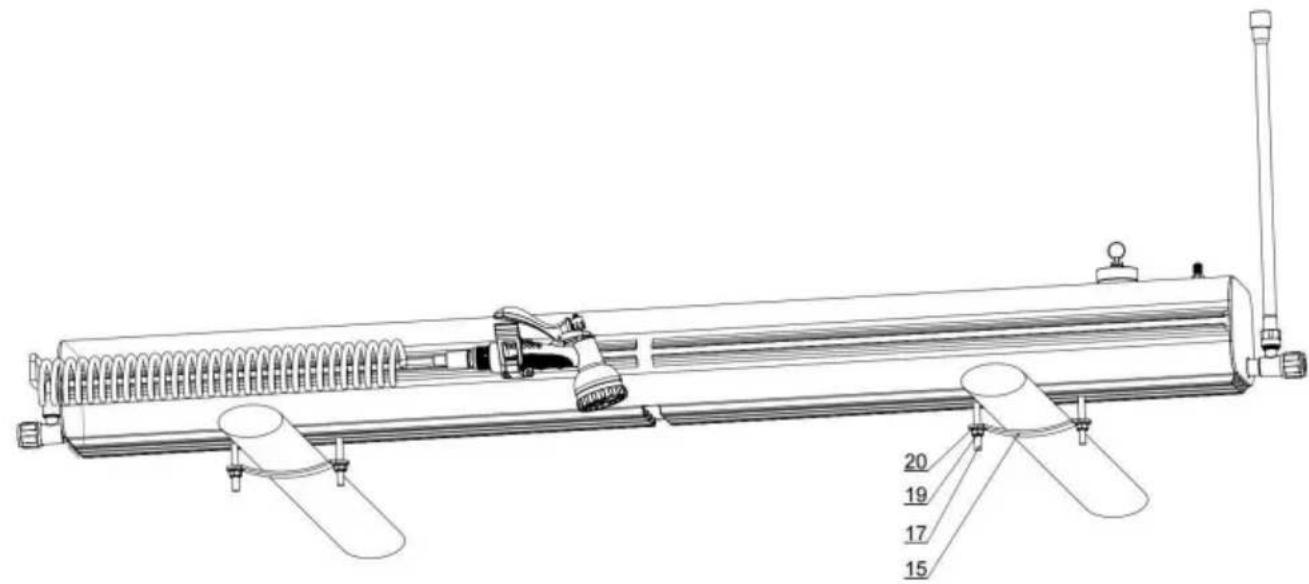

La traverse ovale est montée : placez le réservoir d'eau 1 sur le support de la voiture de toit, et insérez la vis en T de type M8×65 17 dans la rainure en T au fond du réservoir d'eau ; un boulon est réparti de chaque côté de la barre horizontale ovale ; placez la feuille d'installation de la tige horizontale 15 dans le boulon, puis dans le joint métallique 20, et enfin serrez l'écrou de pin M8 19 ; fixez l'autre extrémité du réservoir d'eau à la barre ovale du toit de la même manière.

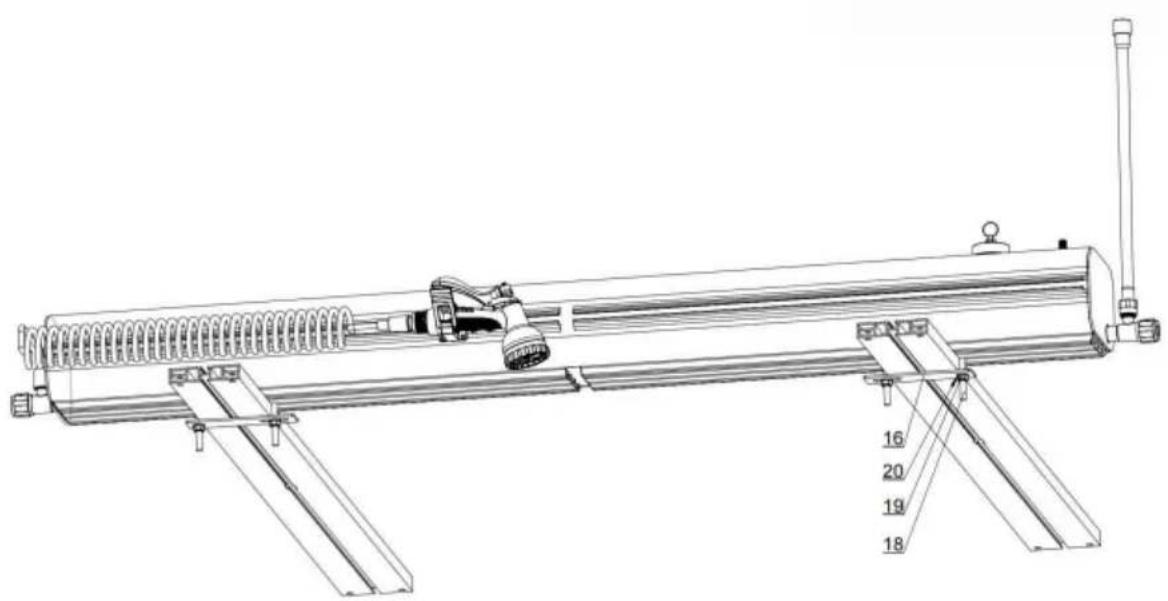

Mode de montage de la barre horizontale carrée : placez le réservoir d'eau 1 sur le support de la voiture de toit et insérez le boulon en T de type M8x45 18 dans la rainure de type T au fond du réservoir d'eau ; un boulon est réparti de chaque côté de la barre horizontale carrée ; mettez la tôle d'installation du cadre de bagages 16 dans le boulon, puis dans le joint métallique 20, et enfin serrez l'écrou de pin M8 19 ;

Fixez l'autre extrémité du réservoir d'eau à la barre ovale du toit de la même manière.
