Tipo di prodotto	Serbatoio d'acqua per barre portatutto
Marca	Vevor
Modello	YK-SX-15L
Volume	15 L
Distanza tra barre orizzontali (AA)	810 mm
Larghezza della barra trasversale (BB)	130 mm
Pressione di scarico	2,7 - 3 bar
Pressione massima di esercizio	3 bar
Temperatura di esercizio	0 °C a 60 °C
Funzioni principali	Stoccaggio e distribuzione dell'acqua con pistola e irrigatore
Contenuto della confezione	Serbatoio, tubo di espansione, pistola ad acqua, irrigatore, 2 valvole angolari, raccordi rapidi, prolunga rubinetto, guarnizioni, valvola di pressione, valvola atmosferica, kit di montaggio
Tipo di montaggio	Su barre portatutto (ovali o quadrate)
Fissaggio	Bulloni a T M8, dadi e piastrine di montaggio
Materiale del serbatoio	Polietilene (stima)
Peso a vuoto	Circa 3 kg
Alimentazione	Nessuna (nessuna elettricità)
Manutenzione e pulizia	Svuotare prima del gelo, non bere l'acqua, controllare e serrare regolarmente i fissaggi
Sicurezza	Installazione da parte di un adulto, non utilizzare in autolavaggio automatico, non superare l'80% della capacità
Pezzi di ricambio e riparabilità	Pezzi elencati disponibili, guarnizioni in silicone, valvole e raccordi sostituibili
Garanzia	Consultare il produttore (non specificata)

Domande frequenti - YK-SX-15L Vevor

Come installare il serbatoio dell'acqua sulle barre portatutto?

Posizionare il serbatoio sulle barre portatutto, inserire i bulloni a T nelle scanalature a T sotto il serbatoio, quindi fissare con le piastrine di montaggio, le rondelle metalliche e i dadi. Stringere saldamente. Fare riferimento ai passaggi 5 del manuale.

Quale tipo di barre portatutto sono compatibili?

Il serbatoio è compatibile con barre portatutto ovali e quadrate. Utilizzare bulloni M8x65 per quelle ovali e M8x45 per quelle quadrate, con le relative piastrine.

Posso lasciare l'acqua nel serbatoio in inverno?

No, è necessario svuotare completamente il serbatoio prima delle temperature glaciali, poiché l'acqua ghiacciata potrebbe danneggiare il serbatoio e i raccordi. Non utilizzare antigelo.

Come pressurizzare il serbatoio?

È necessario utilizzare il proprio strumento di pressurizzazione. La pressione di esercizio è inferiore a 3 bar. La valvola di pressione scarica tra 2,7 e 3 bar.

Posso utilizzare il serbatoio come fonte di acqua potabile?

No, l'acqua del serbatoio non è destinata al consumo. Non bere l'acqua del serbatoio.

È sicuro passare in un autolavaggio automatico?

No, è necessario rimuovere il serbatoio dal veicolo prima di entrare in un autolavaggio automatico, poiché potrebbe staccarsi o danneggiare il veicolo.

Quali strumenti sono necessari per l'installazione?

Avrete bisogno di una chiave per dadi, di una chiave esagonale S4 per fissare la clip della testa di irrorazione, e di uno strumento di pressurizzazione (non incluso).

Come pulire il serbatoio?

Svuotare l'acqua e risciacquare con acqua pulita. Non utilizzare prodotti aggressivi. Asciugare prima della conservazione. Controllare regolarmente le guarnizioni.

Qual è la capacità massima di riempimento?

Si consiglia di non riempire il serbatoio oltre l'80% della sua capacità massima (circa 12 litri per il modello 15L) per evitare una pressione eccessiva.

Come staccare la pistola ad acqua?

Il raccordo rapido si sgancia spingendo indietro il cerchio esterno del giunto femmina. Quindi estrarre la pistola o l'irrigatore dal giunto.

MANUALE UTENTE YK-SX-15L Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

SERBATOIO ACQUA PORTAPACCHI

MODELLO: YK-SX-20L/YK-SX-15L/YK-SX-26L/YK-SX-30L

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti trarre dall'acquistare determinati strumenti con noi rispetto ai principali marchi più importanti e non significa

necessariamente coprire tutte le categorie di strumenti offerti da noi. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi

se stai effettivamente risparmiando la metà rispetto ai migliori marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

SERBATOIO ACQUA PORTAPACCHI

Modello: YK-SX-20L/YK-SX-15L/YK-SX-26L/YK-SX-30L

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitate a contattarci:

Supporto tecnico e certificato di garanzia elettronica

Queste sono le istruzioni originali, leggere attentamente tutte le istruzioni del manuale prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale d'uso. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Ti preghiamo di perdonarci se non ti informeremo più se sono presenti aggiornamenti tecnologici o software sul nostro prodotto.

ISTRUZIONI DI SICUREZZA

1. Leggere e comprendere attentamente questo manuale prima di utilizzare il portapacchi serbatoio dell'acqua.
2. L'installazione deve essere eseguita da un adulto e i bambini non devono utilizzarla senza la sua supervisione.
3. Assicurarsi che il serbatoio dell'acqua del portapacchi sia installato saldamente, in caso contrario potrebbe cadere e causare danni alle persone.
4. Controllare e serrare regolarmente la staffa di montaggio. Inoltre, durante la guida su strade accidentate, fermarsi sempre per controllare e serrare la staffa di montaggio. Altrimenti potrebbe causare la caduta del serbatoio dal veicolo durante la guida o provocare un incidente. Questo può causare danni, lesioni o morte al serbatoio dell'acqua, al veicolo o ad altri veicoli. Non siamo responsabili per eventuali danni o lesioni causati dal distacco del serbatoio dell'acqua dal veicolo.
5. Non lasciare l'acqua nel serbatoio dell'acqua del portapacchi a temperature gelide: potrebbe danneggiare la vostra attrezzatura. Non inserire l'antigelo per camper nell'attrezzatura! Assicurarsi che il serbatoio dell'acqua venga svuotato in condizioni di formazione di ghiaccio.
6. Nelle automobili con serbatoio dell'acqua sul portapacchi installato, non utilizzare l'autolavaggio automatico. Prima di entrare nell'autolavaggio automatico è necessario rimuovere il portapacchi serbatoio dell'acqua dal veicolo per evitare danni al veicolo e al portapacchi serbatoio dell'acqua.
7. Non bere l'acqua dal serbatoio.
8. Temperatura di servizio del serbatoio dell'acqua: 0°C-60°C, pressione di servizio del serbatoio dell'acqua: meno di 3 bar.
9. Sul serbatoio dell'acqua del portapacchi sono affisse avvertenze di sicurezza, come più importante per te: devi seguire questi protocolli di sicurezza quando si utilizza il serbatoio dell'acqua del portapacchi.

ELENCO PARAMETRI

Modello	YK-SX-20L YK	SX-15L YK-SX-26L YK-SX-30L
Volume	17 litri	15 litri	26 litri
Valore di scarico della pressione	2,7-3 bar	2,7-3 bar	2,7-3 bar
Installare la barra orizzontale distanza (AA)	y1080 mm y810 mm y1420 mm y1630 mm
Larghezza traversa (BB) y130mm y130mm y130mm

Elenco delle parti

1: serbatoio dell'accua x 1 pz	2: Tubo di espansionex 1 pezzo	3: Pistola ad acqua ugellox1pz
4: irrigatore×1pz	5: valvola ad angolo×2 pezzi	6: Maschio velocegiunto di smontaggio×1pz
7: femmina Velocegiunto di smontaggio×1pz	8: Estensione del rubinetto×1pz	9: Silicone Ø20×2mmguarnizione×1pz
10: Silicone Ø20×2,5 mmguarnizione×1pz	11: Silicone Ø20×3,5 mmguarnizione×1pz	12: Sigillo in plasticacopertura×1 pz
13: Manicotto signillante in plasticaelettrolitica×1pz	14: adesivo grezzo nastro×1pz	15: Asta orizzontalefoglio di installmentex2 pezzi
16: Telaio per bagaglifoglio di installmentex2	17: Bullone M8×65 tipoT×4 pezzi	18: Bullone M8×45 tipoT×4 pezzi
19: pinolo M8×8 pz	20: guarnizione metallica ×8 pz	21: Clip della testina di spruzzatura×1
22: valvola atmospherica × 1 pezzo	23: Valvola di pressione × 1 pezzo

ISTRUZIONI

Consigli per la sicurezza e la cura

• Verificare di disporre di tutti i componenti e gli strumenti elencati nelle pagine seguenti. Rimuovere tutti gli accessori dai sacchetti di plastica e separarli nei loro gruppi. • Tenere i bambini e gli animali lontani dall'area di lavoro: piccole parti potrebbero essere ingoiate e causare soffocamento. • Assicurati di avere spazio sufficiente per disporre le parti prima di iniziare. • L'assemblaggio delle parti sarà più facile con 2 persone. • È necessario acquistare i propri strumenti a pressione per pressurizzare il serbatoio dell'acqua. • La valvola atmosferica deve essere rimossa dal serbatoio dell'acqua; riempire l'acqua dal foro di montaggio della valvola atmosferica e installare la valvola atmosferica dopo l'iniezione di acqua. • Si consiglia di non conservare più dell'80% dell'acqua nel serbatoio rispetto alla capacità massima.

IL METODO DI INSTALLAZIONE STANDARD

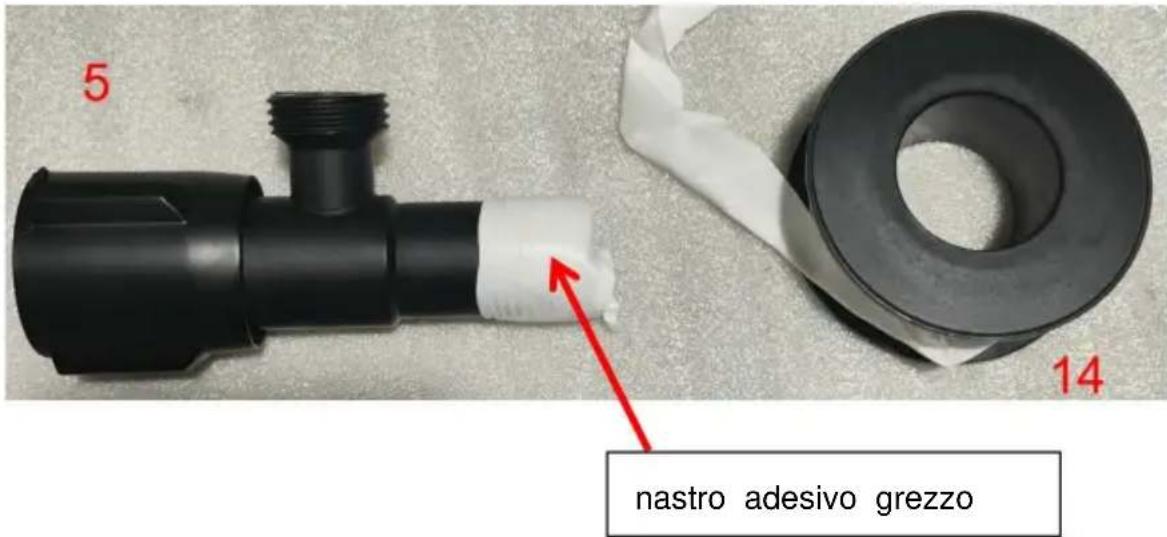

angolo · Avvolgere 2-3 giri di nastro adesivo grezzo sulla filettatura della valvola ad angolo.

Fase 1: installazione della valvola ad angolo

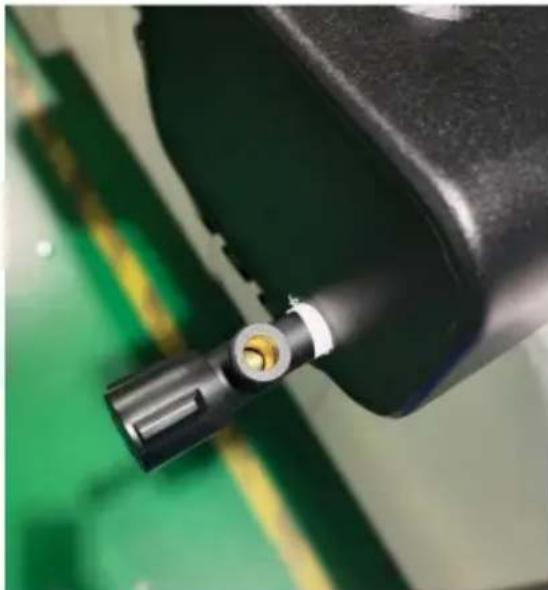

• Installare le due valvole angolari su ciascun lato del serbatoio dell'acqua.

Passaggio 2: installare la valvola atmosferica 22 e la valvola di pressione 23.

• Installare la valvola atmosferica nel foro filettato nella parte superiore del serbatoio dell'acqua.

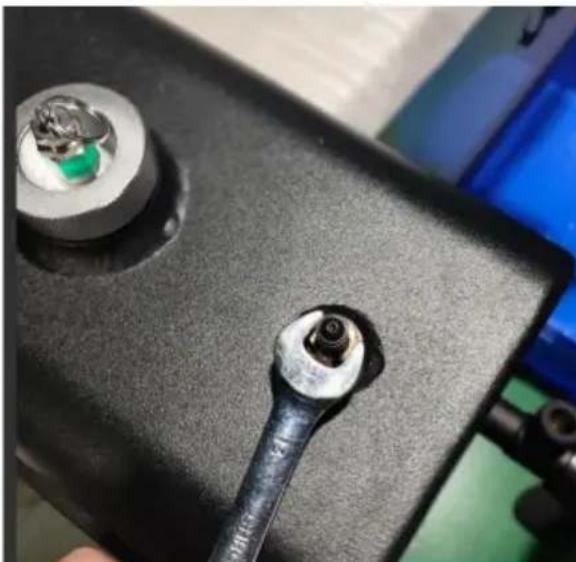

• Utilizzare una chiave per aperture 13 per avvitare la valvola di pressione 23 nella parte superiore del serbatoio.

Passaggio 3: installare l'ugello 3 della pistola ad acqua e l'irrigatore 4.

Avvitare il tubo di espansione 2 nella valvola ad angolo 5.

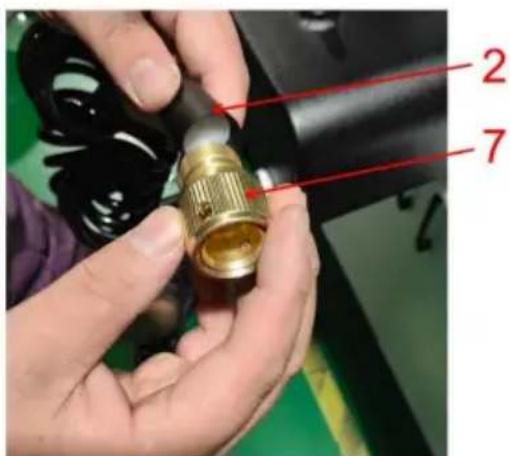

• Installare prima il giunto femmina di smontaggio rapido 7 nel foro della vite del tubo di espansione 2.

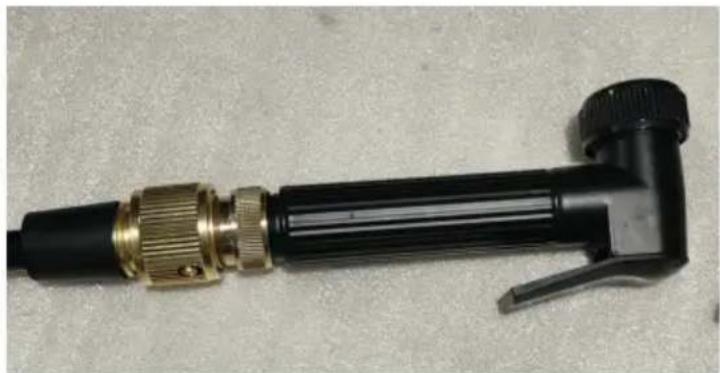

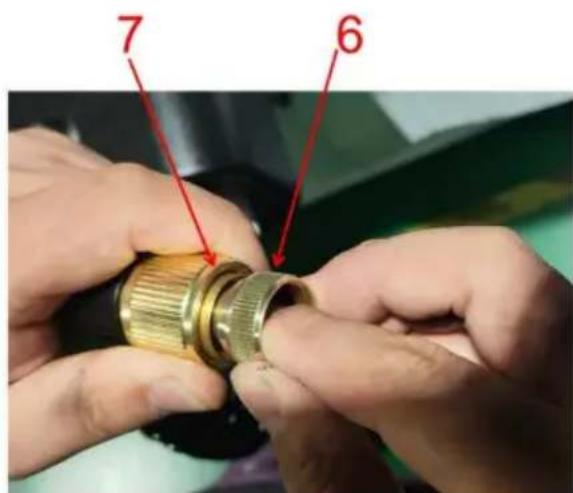

• Il cerchio esterno del successivo giunto di smontaggio rapido femmina 7 viene premuto all'indietro, quindi inserire i set di giunti di smontaggio rapido maschio 6 nella posizione del foro del giunto di smontaggio rapido femmina 7.

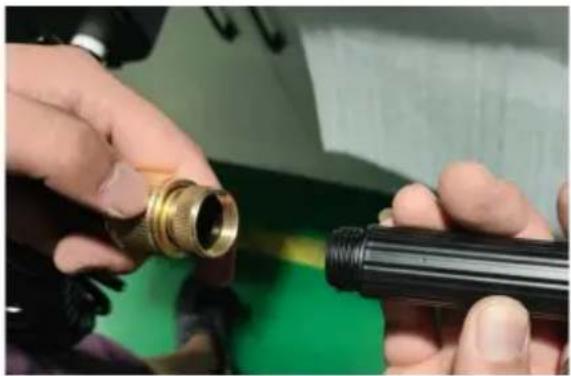

• Avvitare l'ugello della pistola ad acqua 3 nel foro della vite del giunto di smontaggio rapido maschio 6.

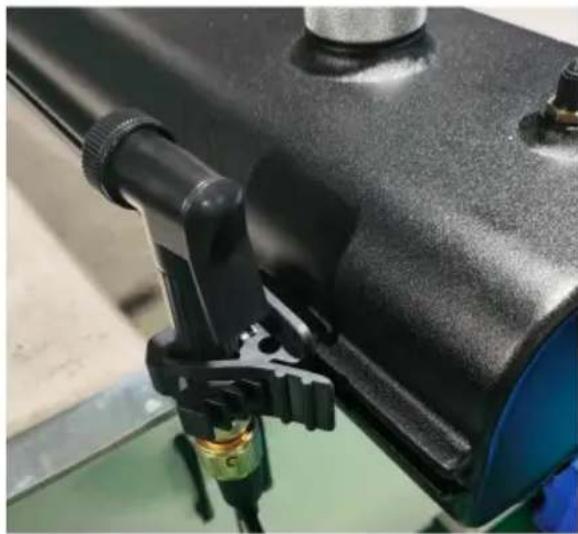

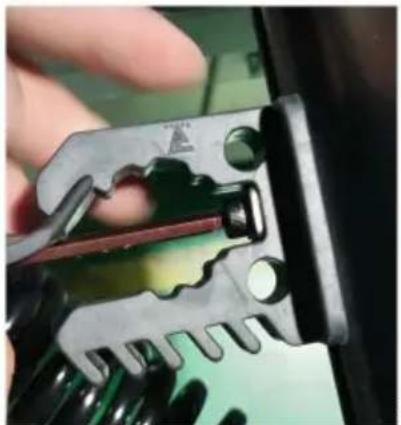

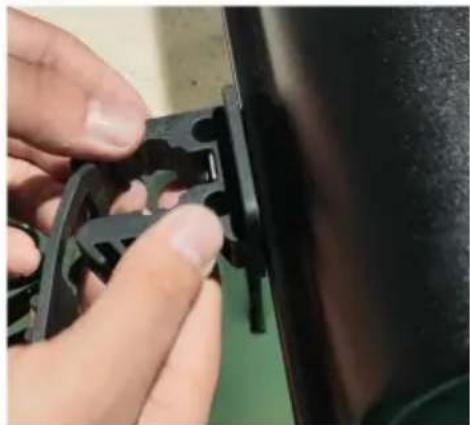

• Posizionare la clip della testina di spruzzatura 21 nella fessura laterale del serbatoio dell'acqua e serrare le filettature sulla clip della testina di spruzzatura 21 utilizzando la chiave esagonale interna S4.

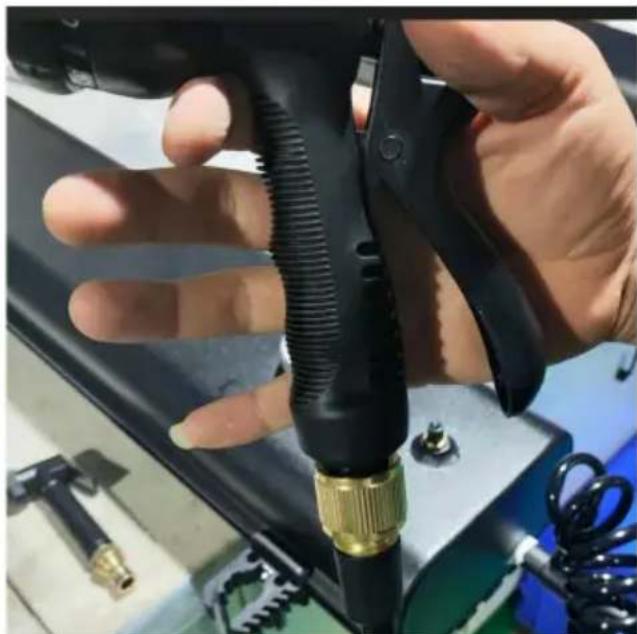

• Installare l'ugello della pistola ad acqua 3 sulla clip della testina di spruzzo 21 e stringere la cinghia di montaggio della clip per stabilizzare l'ugello della pistola ad acqua 3.

• Il cerchio esterno del successivo giunto di smontaggio rapido femmina 7 viene spinto indietro. Dopo aver estratto l'ugello della pistola ad acqua 3, inserire la doccia 4 nel giunto di smontaggio rapido femmina 7.

Fase 4: installare l'estensione del rubinetto 8

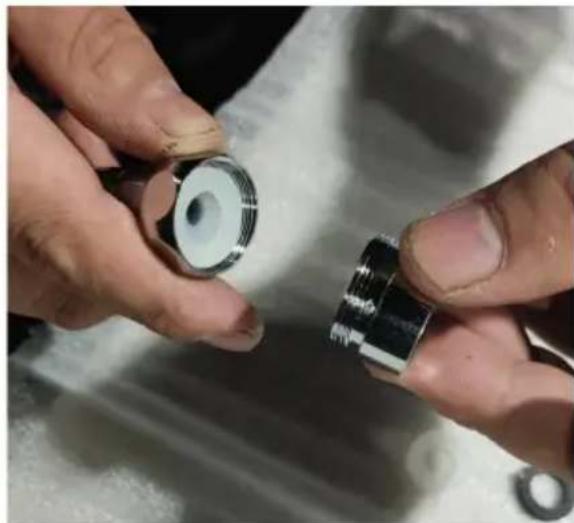

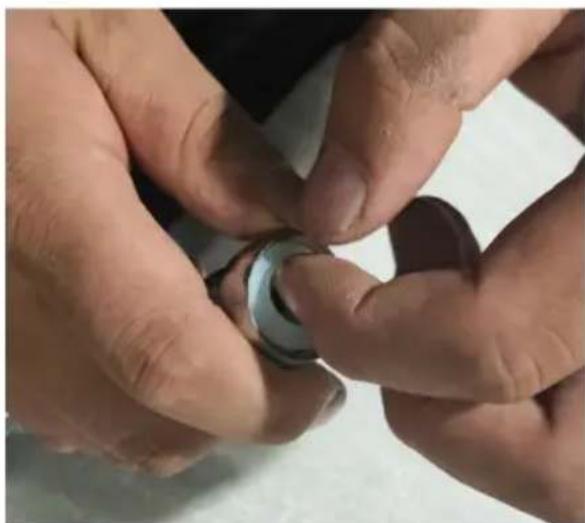

Posizionare la guarnizione in silicone bianco nell'estensione del rubinetto 8 e avvitare il manicotto sigillante in plastica elettrolitica 13 nell'estensione del rubinetto 8.

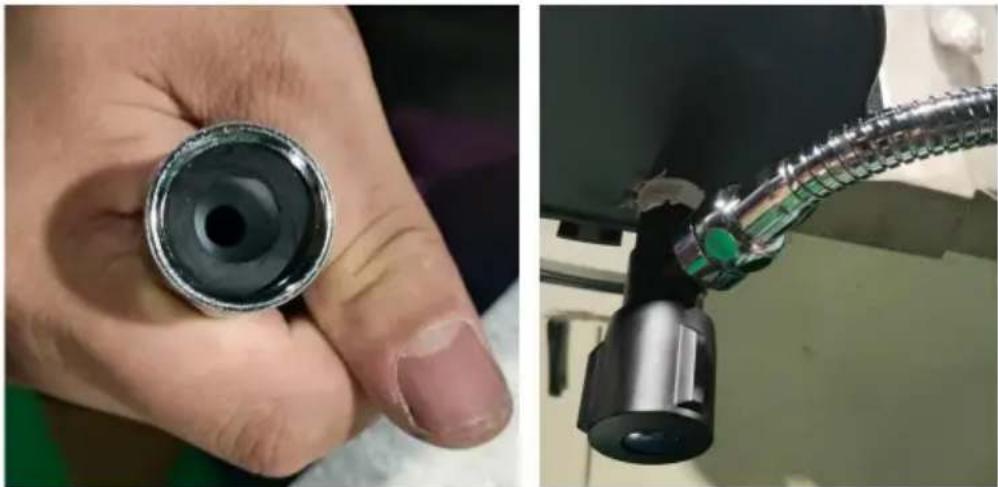

• Posizionare la guarnizione in silicone nero nel manicotto sigillante in plastica elettrolitica 13 e avvitare l'estensione del rubinetto nella valvola ad angolo 5.

Passo 5: Il serbatoio dell'acqua 1 è montato sulla staffa superiore dell'auto.

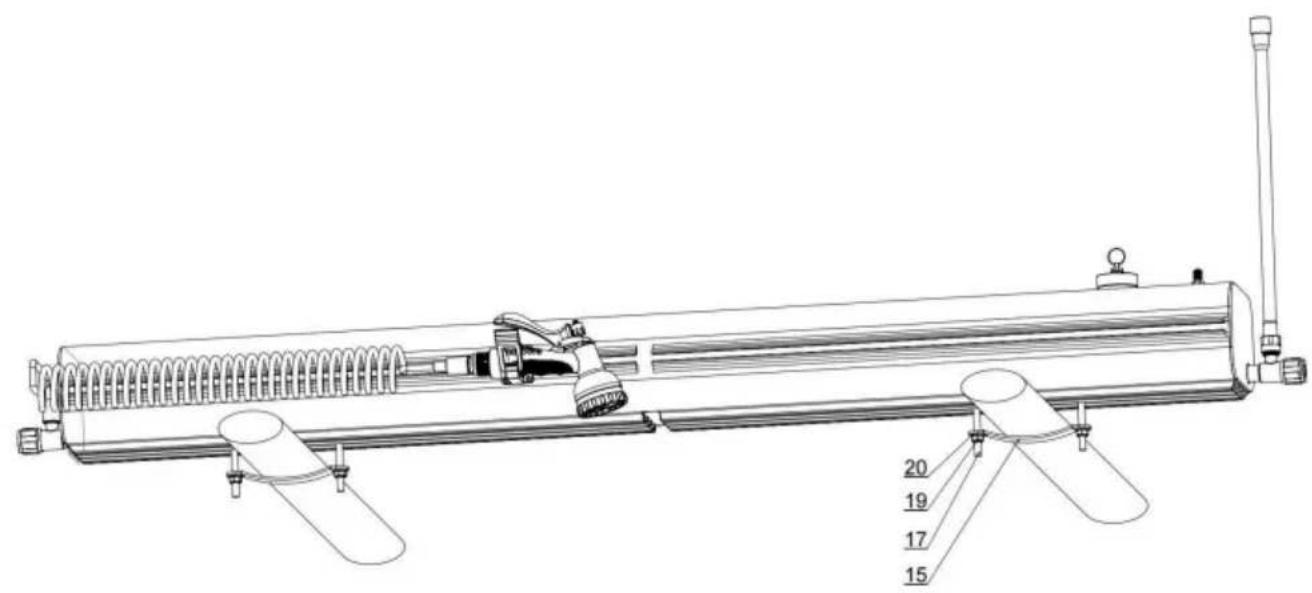

La barra trasversale ovale è montata: posizionare il serbatoio dell'acqua 1 sul supporto dell'auto e inserire il bullone a T tipo M8×65 17 nella scanalatura a T sul fondo del serbatoio dell'acqua; un bullone è distribuito su ciascun lato della barra orizzontale ovale; mettere la

cisterna; un bullone è distribuito su ciascun lato della barra orizzontale ovale; metti il

Installare la lamiera dell'asta orizzontale 15 nel bullone, quindi nella guarnizione metallica 20 e infine serrare il dado M8 19;

Fissare allo stesso modo l'altra estremità del serbatoio dell'acqua alla barra ovale del telaio.

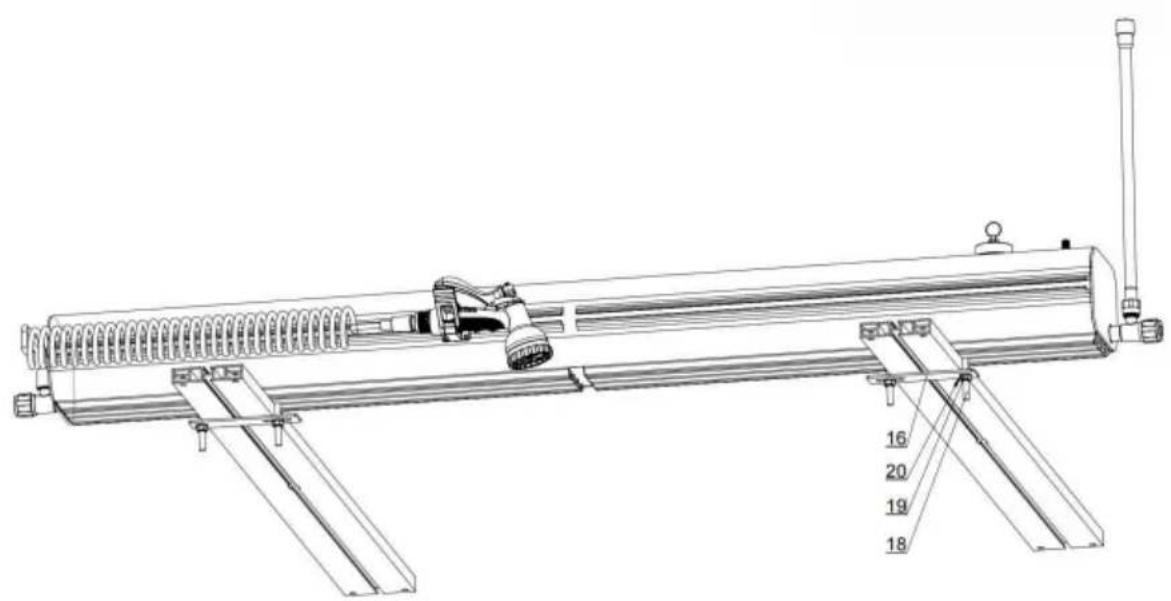

Modalità di montaggio su barra orizzontale quadrata: posizionare il serbatoio dell'acqua 1 sul supporto della vettura sul fatto e inserire il bullone a T di tipo M8×45 18 nella scanalatura a T sul fondo del serbatoio dell'acqua; un bullone è distribuito su ciascun lato della barra orizzontale quadrata; inserire la lamiera di installazione del telaio portabagagli 16 nel bullone, quando nella guarnizione metallica 20 e infine serrare il dado M8 19;

Fissare allo stesso modo l'altra estremità del serbatoio dell'acqua alla barra ovale del telaio.

Produttore: Shanghaiuxinmuyeyouxianggsi Indirizzo:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importato negli Stati Uniti: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
