Produkttyp	Wassertank für Dachträger
Marke	Vevor
Modell	YK-SX-15L
Volumen	15 L
Abstand zwischen horizontalen Stangen (AA)	810 mm
Breite der Querstange (BB)	130 mm
Ablassdruck	2,7 - 3 bar
Maximaler Betriebsdruck	3 bar
Betriebstemperatur	0 °C bis 60 °C
Hauptfunktionen	Wasserspeicherung und -verteilung mit Pistole und Sprinkler
Lieferumfang	Tank, Ausdehnungsschlauch, Wasserpistole, Sprinkler, 2 Winkelventile, Schnellkupplungen, Wasserhahnverlängerung, Dichtungen, Druckventil, Atmosphärenventil, Montagesatz
Montageart	Auf Dachträgerstangen (oval oder quadratisch)
Befestigung	T-Schrauben M8, Muttern und Montageplättchen
Tankmaterial	Polyethylen (Schätzung)
Leergewicht	Ca. 3 kg
Stromversorgung	Keine (kein Strom)
Wartung und Reinigung	Vor Frost entleeren, Wasser nicht trinken, Befestigungen regelmäßig prüfen und nachziehen
Sicherheit	Installation durch einen Erwachsenen, nicht in automatischen Waschanlagen verwenden, 80% der Kapazität nicht überschreiten
Ersatzteile und Reparierbarkeit	Gelistete Teile verfügbar, Silikondichtungen, Ventile und Anschlüsse austauschbar
Garantie	Hersteller konsultieren (nicht angegeben)

Häufig gestellte Fragen - YK-SX-15L Vevor

Wie installiere ich den Wassertank auf den Dachträgerstangen?

Setzen Sie den Tank auf die Dachträgerstangen, führen Sie die T-Schrauben in die T-Nuten unter dem Tank ein und befestigen Sie ihn mit den Montageplättchen, Metallscheiben und Muttern. Ziehen Sie fest an. Beachten Sie Schritt 5 des Handbuchs.

Welche Art von Dachträgerstangen sind kompatibel?

Der Tank ist kompatibel mit ovalen und quadratischen Dachträgerstangen. Verwenden Sie die M8x65-Schrauben für ovale und M8x45 für quadratische, mit den entsprechenden Plättchen.

Kann ich im Winter Wasser im Tank lassen?

Nein, Sie müssen den Tank vor Frost vollständig entleeren, da gefrorenes Wasser den Tank und die Anschlüsse beschädigen könnte. Kein Frostschutzmittel verwenden.

Wie drücke ich den Tank auf?

Sie müssen Ihr eigenes Druckwerkzeug verwenden. Der Betriebsdruck liegt unter 3 bar. Das Druckventil entlüftet zwischen 2,7 und 3 bar.

Kann ich den Tank als Trinkwasserquelle verwenden?

Nein, das Wasser im Tank ist nicht für den Verzehr bestimmt. Trinken Sie kein Wasser aus dem Tank.

Ist es sicher, eine automatische Waschanlage zu durchfahren?

Nein, Sie müssen den Tank vor der Einfahrt in eine automatische Waschanlage vom Fahrzeug entfernen, da er sich lösen oder das Fahrzeug beschädigen könnte.

Welche Werkzeuge werden für die Installation benötigt?

Sie benötigen einen Schraubenschlüssel für die Muttern, einen Inbusschlüssel S4 zur Befestigung der Sprühkopfklemme und ein Druckwerkzeug (nicht im Lieferumfang).

Wie reinige ich den Tank?

Entleeren Sie das Wasser und spülen Sie mit klarem Wasser. Verwenden Sie keine aggressiven Reinigungsmittel. Trocknen Sie vor der Lagerung. Überprüfen Sie regelmäßig die Dichtungen.

Was ist die maximale Füllkapazität?

Es wird empfohlen, den Tank nicht zu mehr als 80% seiner maximalen Kapazität zu füllen (ca. 12 Liter für das Modell 15L), um übermäßigen Druck zu vermeiden.

Wie löse ich die Wasserpistole?

Die Schnellkupplung wird durch Zurückschieben des äußeren Rings der Buchse gelöst. Ziehen Sie dann die Pistole oder den Sprinkler aus der Buchse.

BEDIENUNGSANLEITUNG YK-SX-15L Vevor

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

VEVOR®

TOUGH TOOLS, HALF PRICE

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

DACHTRÄGER-WASSERTANK

MODELL: YK-SX-20L/YK-SX-15L/YK-SX-26L/YK-SX-30L

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.

"Sparen Sie die Hälfte", "Halber Preis" oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei der

Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen

Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

DACHTRÄGER-WASSERTANK

Modell: YK-SX-20L/YK-SX-15L/YK-SX-26L/YK-SX-30L

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat: www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor.

Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben.

Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

SICHERHEITSHINWEISE

1. Bitte lesen Sie dieses Handbuch sorgfältig durch, bevor Sie den Dachtrager verwenden. Wassertank. 2. Die Installation sollte von einem Erwachsenen durchgeführt werden und Kinder sollten sie nicht ohne Aufsicht verwenden. 3. Bitte stellen Sie sicher, dass der Dachgepäckträger-Wassertank fest installiert ist, sonst könnte er herunterfallen und Personen verletzen. 4. Überprüfen Sie die Halterung regelmäßig und ziehen Sie sie fest. Auch beim Fahren auf unebenem Straßen, halten Sie immer an, um die Halterung zu überprüfen und festzuziehen. Andernfalls kann dies dazu führen, dass der Tank während der Fahrt aus Ihrem Fahrzeug fällt oder einen Unfall verursacht. Dies kann Schäden, Verletzungen oder den Tod des Wassertanks, Ihres Fahrzeugs oder anderer Fahrzeuge verursachen. Wir sind nicht verantwortlich für Schäden oder Verletzungen, die durch das Ablösen des Wassertanks vom Fahrzeug entstehen. 5. Lassen Sie kein Wasser im Dachgepäckträger-Wassertank bei Minustemperaturen, das kann Ihre Ausrüstung beschädigen. Füllen Sie kein RV-Frostschutzmittel in die Ausrüstung! Stellen Sie sicher, dass der Wassertank bei Vereisung entleert wird. 6. Fahrzeuge mit einem Wassertank auf dem Dachgepäckträger dürfen nicht in der automatischen Waschanlage gewaschen werden. Vor dem Betreten der automatischen Autowaschanlage müssen Sie den Dachgepäckträger-Wassertank aus dem Fahrzeug entfernen, um Schäden an Ihrem Fahrzeug und dem Dachgepäckträger-Wassertank zu vermeiden. 7. Trinken Sie kein Wasser aus dem Wassertank. 8. Betriebstemperatur des Wassertanks: 0°C-60°C, Betriebsdruck des Wassertanks: weniger als 3 Bar. 9. Sicherheitshinweise sind am Dachgepäckträger-Wassertank angebracht, so wichtig sind sie. Sie müssen diese Sicherheitsprotokolle beim Betrieb des Dachgepäckträger-Wassertanks befolgen.

PARAMETERLISTE

Modell	YK-SX-20L YK-SX-15L YK-SX-26L YK-SX-30L
	17 Liter	15 Liter	26 Liter	30 Liter
Druckabgabewert 2,7-3bar		2,7-3bar	2,7-3bar	2,7-3bar
Installieren Sie die horizontale Stange Entfernung (AA)	y1080mm y810mm y1420mm y1630mm
Querträgerbreite (BB) y130mm	y130mm y130mm y130mm

Teileliste

1: Wassertank × 1 Stück	2: Expansionsschlauch × 1 Stück	3: Wasserpistole Düse × 1 Stück
4: Sprinkler × 1 Stück	5: Eckventil × 2 Stück	6: Männlich Quick Demontageverbindung × 1 Stück
7: weiblich Schnell Demontageverbindung × 1 Stück	8: Wasserhahnveränderung × 1 Stück	9: Ø20×2mm Silicon Dichtung × 1 Stück
10: Ø20×2,5mm Silicon Dichtung × 1 Stück	11: Ø20×3,5mm Silicon Dichtung × 1 Stück	12: Kunststoffdichtung Abdeckung × 1 Stück
13: Galvanisierte Kunststoff- Dichtungshülse × 1 Stück	14: Rohkleber Klebeband × 1 Stück	15: Horizontale Stange Installationsblatt × 2 Stück
16: Gepäckrahmen Installationsblatt × 2	17: M8 × 65 Typ T-Schraube × 4 Stück	18: M8 × 45 Typ T-Schraube × 4 Stück
19: M8 Kiefermutter × 8 Stück	20: Metalldichtung × 8 Stück	21: Sprühkopfclip × 1
22: Atmosärenventil × 1 Stück 23:	Druckventil × 1 Stück

ANWEISUNGEN

Sicherheits- und Pflegehinweise

Überprüfen Sie, ob Sie alle auf den folgenden Seiten aufgeführten Komponenten und Werkzeuge haben. Nehmen Sie alle Armaturen aus den Plastiktüten und trennen Sie sie nach Gruppen. Halten Sie Kinder und Tiere vom Arbeitsbereich fern, Kleinteile könnten verschluckt werden. Stellen Sie vor dem Start sicher, dass Sie genügend Platz zum Auslegen der Teile haben. Einige Teile der Montage lassen sich mit zwei Personen einfacher durchführen. Sie müssen Ihre eigenen Druckwerkzeuge kaufen, um den Wassertank unter Druck zu setzen. Das atmosphärische Ventil sollte vom Wassertank entfernt werden; füllen Sie Wasser in die Montagebohrung des Atmosphärenventils und montieren Sie das Atmosphärenventil nach der Wassereinspritzung. Es wird empfohlen, dass der Wassertank nicht mehr als 80% der maximalen Kapazität gefüllt wird.

DIE STANDARDINSTALLATIONSMETHODE

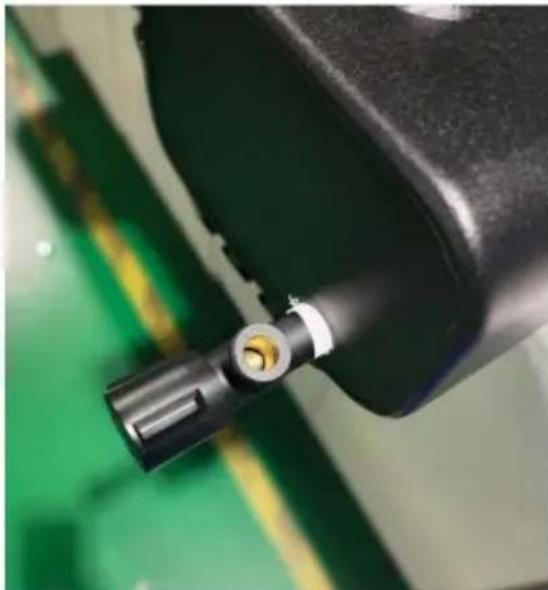

Schritt 1: Eckventil installieren

Wickeln Sie 2-3 Runden Rohrklebeband um das Gewinde des Eckventils.

Rohrklebeband

• Installieren Sie die beiden Eckventile auf jeder Seite des Wassertanks.

Schritt 2: Installieren Sie das Atmosphärenventil 22 und das Druckventil 23.

• Installieren Sie das Atmosphärenventil an der Gewindebohrung oben am Wassertank.

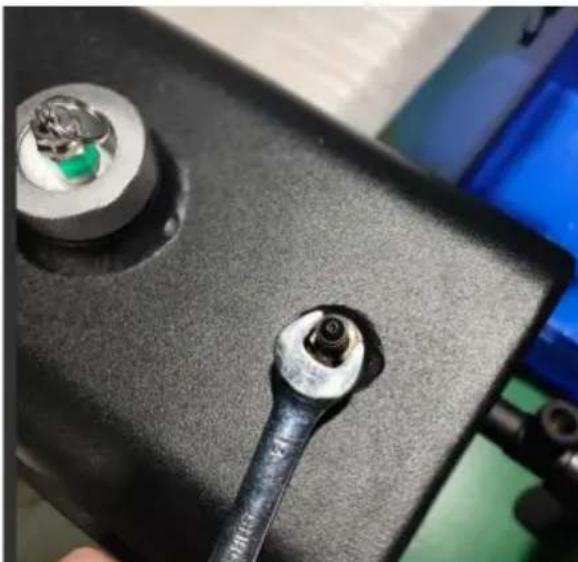

• Schrauben Sie das Druckventil 23 mit einem Schraubenschlüssel für die Öffnung 13 in den Behälterdeckel.

Schritt 3: Wasserpistolendüse 3 und Sprinkler 4 installieren; - Den Expansionsschlauch

2 in das Eckventil 5 schrauben.

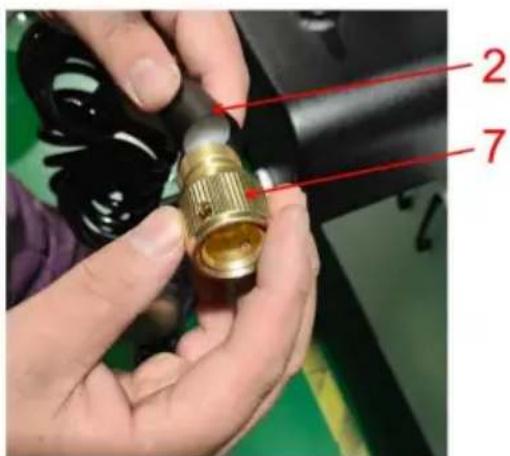

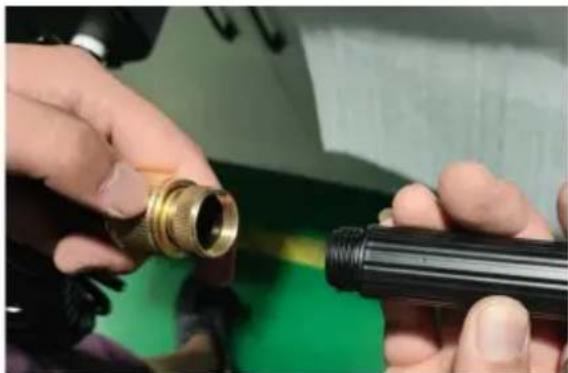

• Installieren Sie zuerst die weibliche Schnelldemontageverbindung 7 in das Schraubenloch des Dehnungsschlauchs 2.

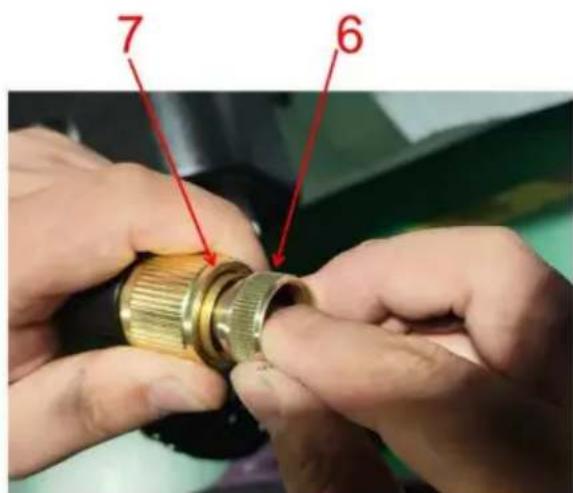

• Der äußere Kreis des nächsten weiblichen Schnelldemontagegelenks 7 wird zurückgedrückt und dann das männliche Schnelldemontagegelenk 6 in die Lochposition des weiblichen Schnelldemontagegelenks 7 eingesetzt.

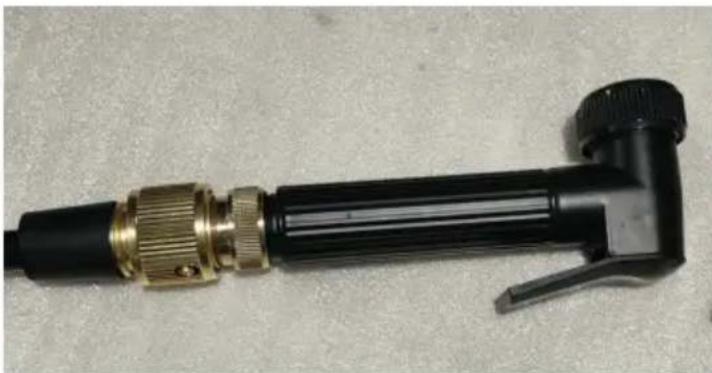

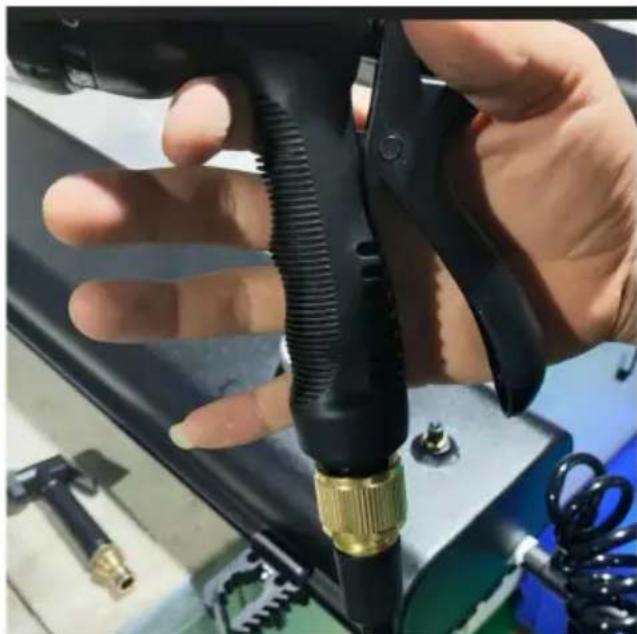

• Schrauben Sie die Wasserpistolendüse 3 in das Schraubloch des Schnellverschlusses 6.

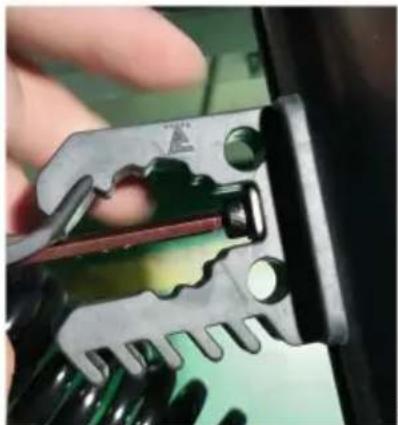

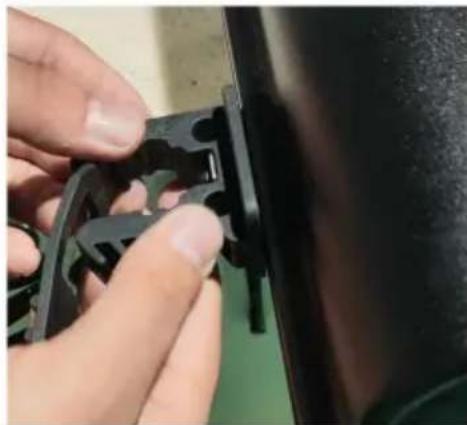

• Setzen Sie den Sprühkopf-Clip 21 in die seitliche Aussparung des Wasserbehälters ein und ziehen Sie das Gewinde des Sprühkopf-Clips 21 mit dem Innensechskantschlüssel S4 fest.

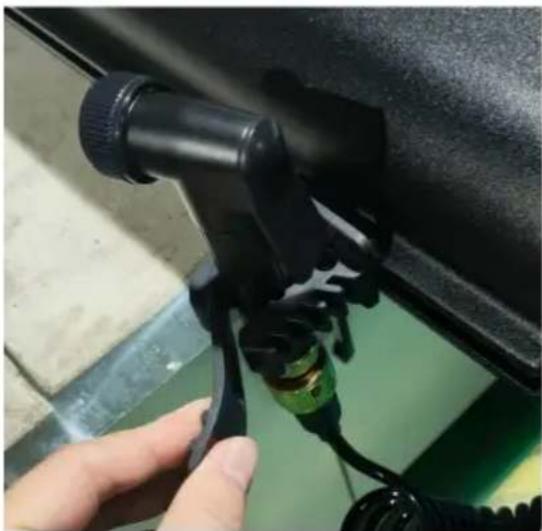

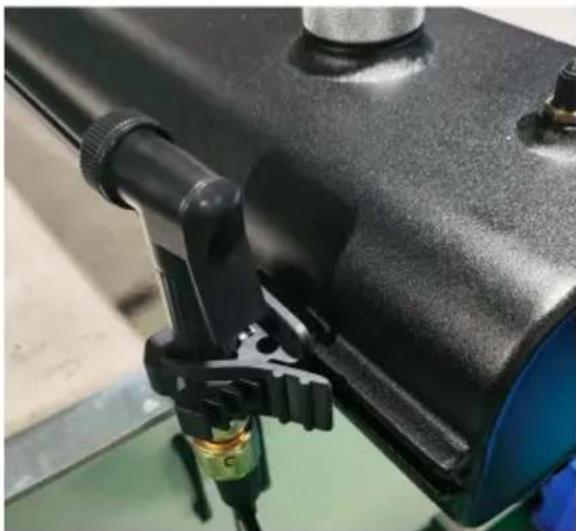

• Montieren Sie die Wasserpistolendüse 3 am Sprühkopfclip 21 und ziehen Sie den Befestigungsgurt des Clips fest, um die Wasserpistolendüse 3 zu stabilisieren.

• Der äußere Kreis der nächsten weiblichen Schnellverschlussverbindung 7 wird nach hinten gedrückt. Nach dem Herausziehen der Wasserpistolendüse 3 wird die Dusche 4 in die weibliche Schnellverschlussverbindung 7 eingeführt.

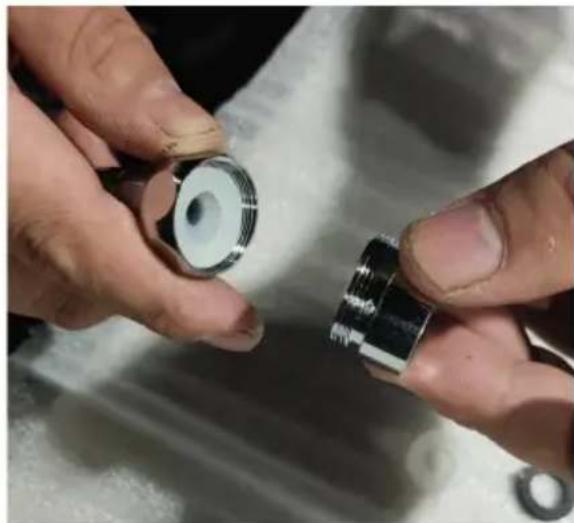

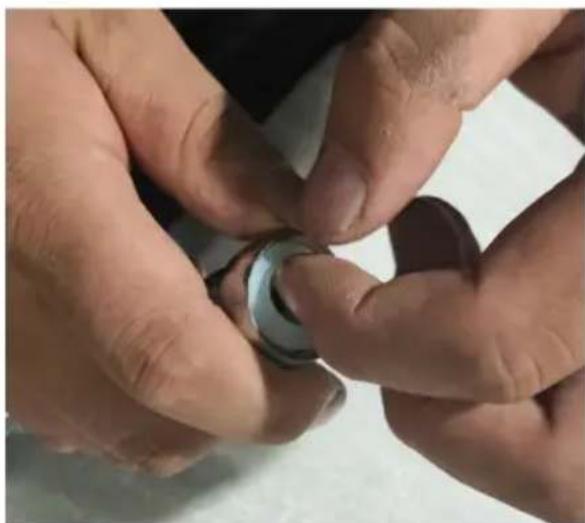

Schritt 4: Wasserhahnveränderung 8 montieren - Die

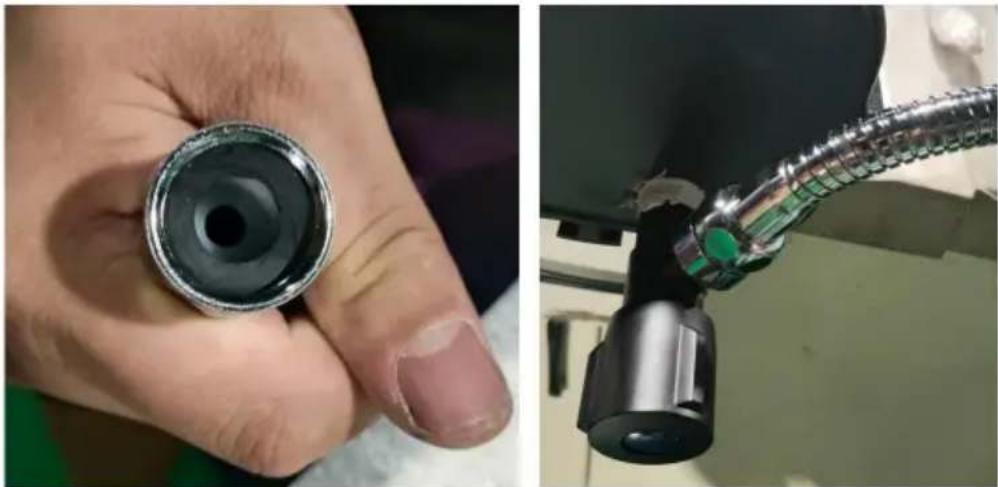

weiße Silikondichtung in die Wasserhahnverlängerung 8 einsetzen und die galvanisierte Kunststoffdichthülse 13 in die Wasserhahnverlängerung 8 schrauben.

• Legen Sie die schwarze Silikondichtung in die galvanisierte Kunststoffdichtungshülse 13 und schrauben Sie die Wasserhahnveränderung in das Eckventil 5.

Schritt 5: Der Wassertank 1 wird auf der oberen Halterung des Auto.

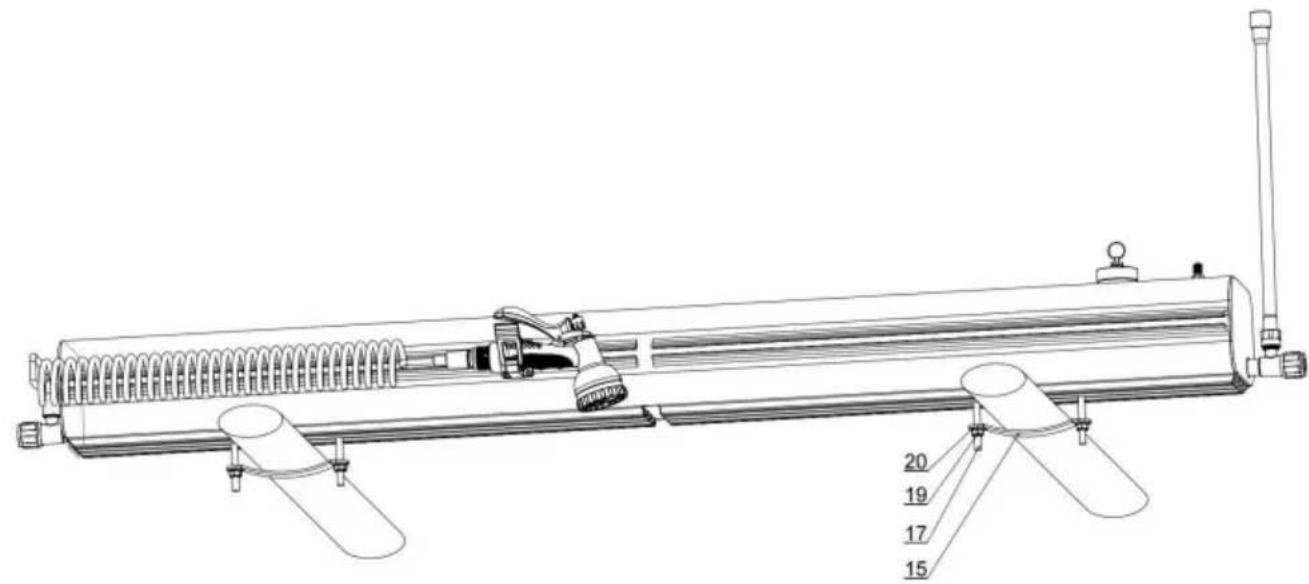

Montage der ovalen Querstrebe: Platzieren Sie den Wassertank 1 auf der Halterung des Dachwagens und stecken Sie die T-Schraube 17 vom Typ M8×65 in die T-Nut am Boden des Wassertanks.

Tank; ein Bolzen ist auf jeder Seite der ovalen horizontalen Stange verteilt; setzen Sie die

Stecken Sie das horizontale Stangenmontageblatt 15 in die Schraube, dann in die Metalldichtung 20 und ziehen Sie abschließend die M8-Kiefermutter 19 fest.

Befestigen Sie das andere Ende des Wassertanks auf die gleiche Weise an der ovalen Stange des Daches.

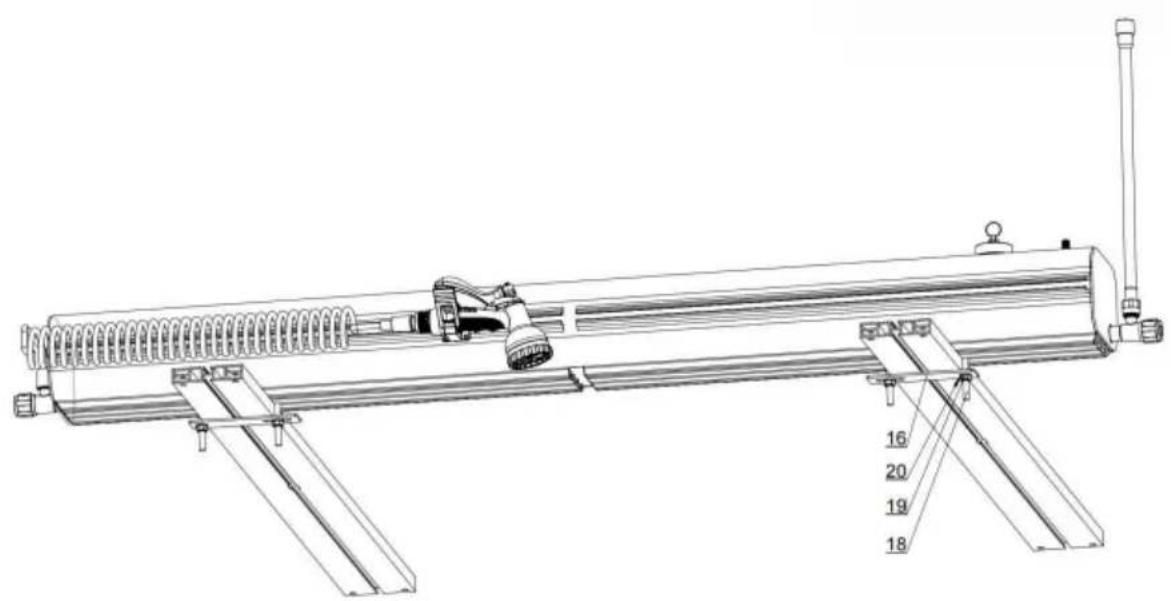

Montagemodus für quadratische horizontale Stange: Setzen Sie den Wassertank 1 auf die Halterung des Dachwagens und stecken Sie die T-Schraube 18 vom Typ M8 × 45 in die T-Nut der Unterseite des Wassertanks. Auf jeder Seite der quadratischen horizontalen Stange ist eine Schraube verteilt. Stecken Sie das Montageblech 16 des Gepäckrahmens in die Schraube und dann in die Metalldichtung 20 und ziehen Sie schließlich die M8-Kiefermutter 19 fest.

Befestigen Sie das andere Ende des Wassertanks auf die gleiche Weise an der ovalen Stange des Daches.
