YK-SX-15L - Cykelställ Vevor - Gratis bruksanvisning och manual

Produkttyp	Vattentank för takräcke
Märke	Vevor
Modell	YK-SX-15L
Volym	15 L
Avstånd mellan horisontella stänger (AA)	810 mm
Tvärstångens bredd (BB)	130 mm
Avlastningstryck	2,7 - 3 bar
Maximalt arbetstryck	3 bar
Driftstemperatur	0 °C till 60 °C
Huvudfunktioner	Förvaring och distribution av vatten med pistol och spridare
Leveransinnehåll	Tank, expansionsslang, vattenpistol, spridare, 2 vinkelventiler, snabbkopplingar, kranförlängning, packningar, tryckventil, atmosfärventil, monteringssats
Monteringstyp	På takräcken (ovala eller fyrkantiga)
Fäste	M8 T-bultar, muttrar och monteringsplattor
Tankmaterial	Polyeten (uppskattning)
Tomvikt	Cirka 3 kg
Strömförsörjning	Ingen (ingen elektricitet)
Underhåll och rengöring	Töm före frost, drick inte vattnet, kontrollera och dra åt fästen regelbundet
Säkerhet	Installation av vuxen, använd inte i automatisk biltvätt, överskrid inte 80% av kapaciteten
Reservdelar och reparerbarhet	Listade delar finns, silikonpackningar, ventiler och kopplingar utbytbara
Garanti	Kontakta tillverkaren (ej specificerad)

Vanliga frågor - YK-SX-15L Vevor

Hur installerar jag vattentanken på takräcket?

Placera tanken på takräcket, för in T-bultarna i T-spåren under tanken och fäst sedan med monteringsplattor, metallbrickor och muttrar. Dra åt ordentligt. Se steg 5 i manualen.

Vilken typ av takräcken är kompatibla?

Tanken är kompatibel med ovala och fyrkantiga takräcken. Använd M8x65 bultar för ovala och M8x45 för fyrkantiga, med motsvarande plattor.

Kan jag lämna vatten i tanken på vintern?

Nej, du måste tömma tanken helt före frost eftersom fruset vatten kan skada tanken och anslutningarna. Använd inte frostskyddsmedel.

Hur trycksätter jag tanken?

Du måste använda ditt eget trycksättningsverktyg. Arbetstrycket är under 3 bar. Tryckventilen avlastar mellan 2,7 och 3 bar.

Kan jag använda tanken som dricksvattenkälla?

Nej, vattnet i tanken är inte avsett för konsumtion. Drick inte vattnet från tanken.

Är det säkert att köra i en automatisk biltvätt?

Nej, du måste ta bort tanken från fordonet innan du går in i en automatisk biltvätt, eftersom den kan lossna eller skada fordonet.

Vilka verktyg behövs för installation?

Du behöver en skiftnyckel för muttrarna, en insexnyckel S4 för att fästa spruthuvudets klämma och ett trycksättningsverktyg (medföljer ej).

Hur rengör jag tanken?

Töm vattnet och skölj med rent vatten. Använd inte starka rengöringsmedel. Torka innan förvaring. Kontrollera packningarna regelbundet.

Vad är den maximala fyllnadsgraden?

Det rekommenderas att inte fylla tanken till mer än 80% av dess maximala kapacitet (cirka 12 liter för 15L-modellen) för att undvika övertryck.

Hur lossar jag vattenpistolen?

Snabbkopplingen lossas genom att trycka tillbaka den yttre ringen på honkopplingen. Dra sedan ut pistolen eller spridaren.

BRUKSANVISNING YK-SX-15L Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

TAKGRÄCKS VATTENTANK

MODELL: YK-SX-20L/YK-SX-15L/YK-SX-26L/YK-SX-30L

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser.

representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka

alla kategorier av verktyg som erbjuds av oss. Du påminns om att noggrant kontrollera

när du gör en beställning hos oss om du verkligen sparar hälften i

jämförelse med de främsta varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

TAKGÄLLARE VATTENTANK

Modell: YK-SX-20L/YK-SX-15L/YK-SX-26L/YK-SX-30L

BEHÖVER HJÄLP? KONTAKTA OSS!

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du

använder den. VEVOR försäkrar sig för en tydlig tolkning av vår

användarmanual. Utseendet på produkten är beroende av den produkt du fått.

Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på. Var rapport.

SÄKERHETSINSTRUKTIONER

1. Läs och förstå denna bruksanvisning noggrant innan du använder takräckets vattentank.
2. Installationen ska göras av en vuxen och barn ska inte använda den utan tillsyn.
3. Se till att takräckets vattentank är ordentligt installerad, annars kan den falla av och orsaka skada på människor.
4. Kontrollera och dra åt monteringsfästet regelbundet. Även när man kör på ojämnt sätt väg är, stanna alltid för att kontrollera och dra åt monteringsfästet. Annars kan orsaka att tanken faller från ditt fordon under körning eller orsaka en krock. Detta kan orsaka skada, personskada eller dödsfall på vattentanken, ditt fordon eller andra fordon. Vi är inte ansvariga för skador eller skador som orsakas av att den lossnat vattentank från fordonet.
5. Lämna inte vatten i takräckets vattentank vid minusgrader som kan skada din utrustning. Placera inte frostskyddsmedlet för husbilen i utrustningen! Se till att vattentanken töms under isförhållanden.
6. Bilar med en takräckesvattentank installerad, använd inte den automatiska biltvättmaskinen. Innan du går in i den automatiska biltvätten måste du ta bort takräcket Vattentank från fordonet för att undvika skador på ditt fordon och takräcket Vattentank.
7. Drick inget vatten från vattentanken
8. Vattentankens driftstemperatur: 0°-60°, vattentankens driftstryck: mindre än 3 bar.
9. Säkerhetsvarningar är fasta på takräckets vattentank, vilket är viktigt för dig måste följa dessa säkerhetsprotokoll när du använder takräckets vattentank

PARAMETERLISTA

Modell	YK-SX-20L	YK-SX-15L	YK-SX-26L	YK-SX-30L
Volym	17L	15L		26L	30L
Tryckurladdningsvärde 2,7-3bar		2,7-3bar		2,7-3bar	2,7-3bar
Installera den horisontella stången avständ (AA)	y1080mm	y810mm	y1420mm	y1630mm
Tvärstagsbredd (BB)	y130 mm	y130 mm	y130 mm

Lista över delar

1: vattentank × 1 st	2: Expansionsslang× 1st 3: Vattenpistol munstyckex1 st
4: sprinkler×1st	5: vinkelventil×2st	6: Man Snabb demonteringsfog×1st
7: kvinnlig Snabb demonteringsfog×1st	8: Kranfürlängning×1st	9: Ø20×2mm Silicon packning×1 st
10: Ø20×2,5mm Silicon packning×1 st	11: Ø20×3,5mm Silicon packning×1 st	12: Plastätting omslag×1 st
13: Elektroplaterrad tättningshylsa i plast×1 st	14:rå lim tejp×1 st	15: Horisontell stav installationsblad×2st
16: Bagageram installationsblad×2	17: M8×65 Typ T bult×4st	18: M8×45 Typ T bult×4st
19: M8 pinjenö:t×8st	20: metallisk packing ×8st	21: Sprayhuvudklämma×1
22: atmösärisk ventil × 1 st 23:	Tryckventil × 1 st

INSTRUKTIONER

Säkerhets- och skötselråd

Kontrollera att du har alla komponenter och verktyg som listas på följande sidor. Ta bort alla beslag från plastpåsarna och separera dem i sina grupper. Håll barn och djur borta från arbetsområdet, små delar kan kvävas om de sväljs. Se till att du har tillräckligt med utrymme för att lägga ut delarna innan du börjar. Vissa delar av monteringen blir lättare med 2 personer. Du måste köpa dina egna tryckverktyg för att trycksätta vattentanken. Atmosfärsventilen ska tas bort från vattentanken; fyll vatten från monteringshålet på den atmosfäriska ventilen och installera den atmosfäriska ventilen efter vatteninjektion. Det rekommenderas att vattentanken inte ska lagra mer än 80% av maximal kapacitet.

STANDARD INSTALLATIONSMETOD

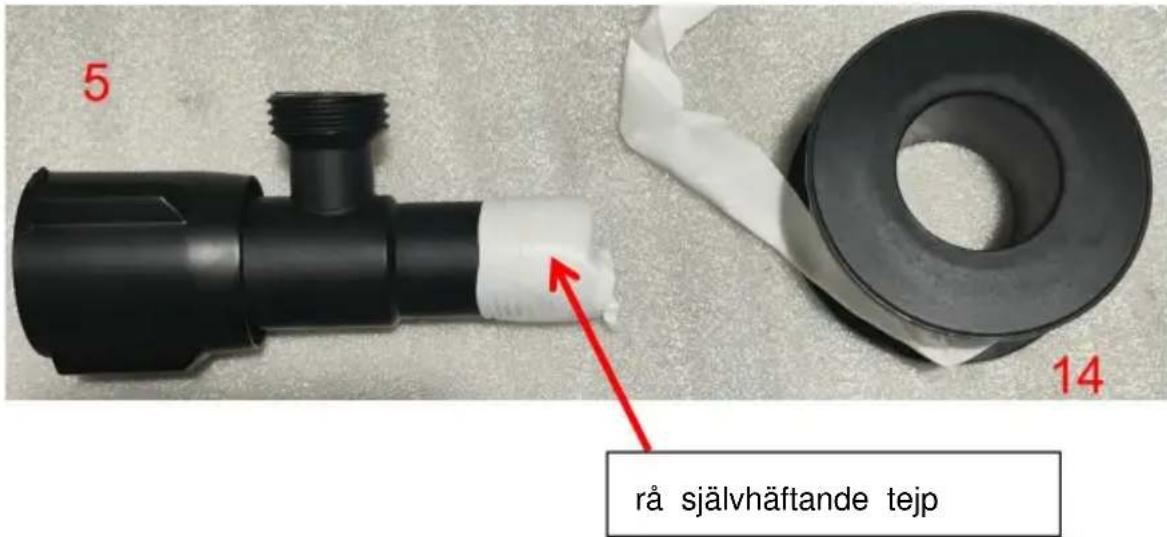

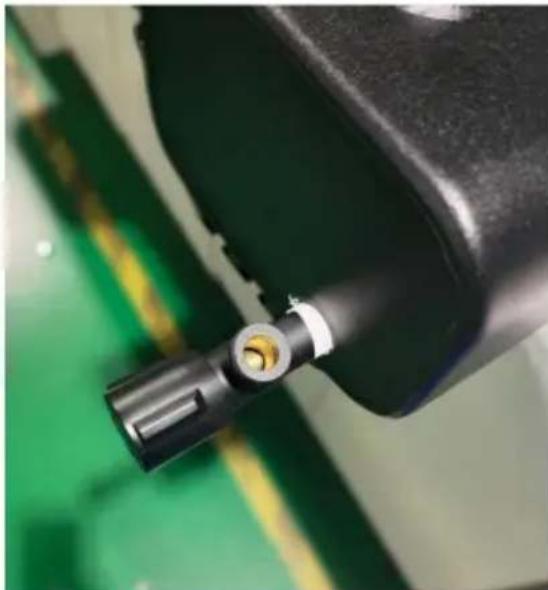

Steg 1: Installera vinkelventilen

• Linda 2-3 varv obehandlad tejp vid vinkelventilens gänga.

• Montera de två hörnventilerna på vardera sidan av vattentanken.

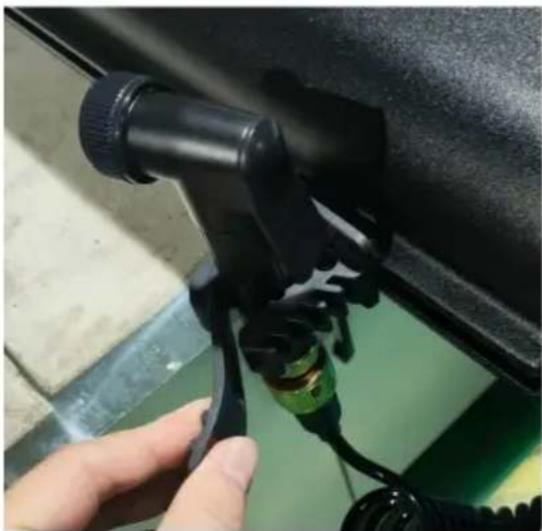

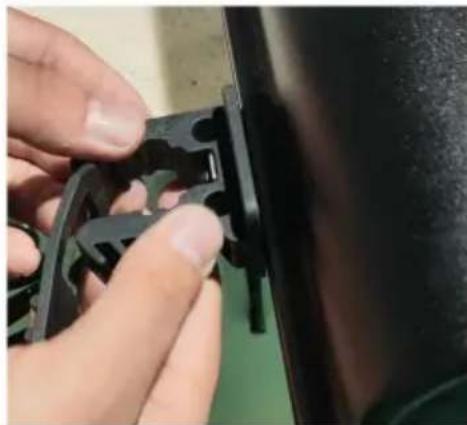

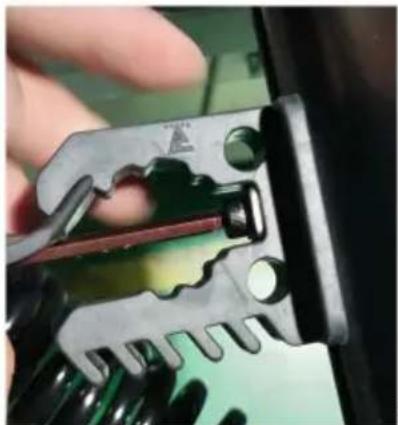

Steg 2: Installera den atmosfäriska ventilen 22 och tryckventilen 23.

• Installera den atmosfäriska ventilen vid det gängade hålet överst på vattentanken.

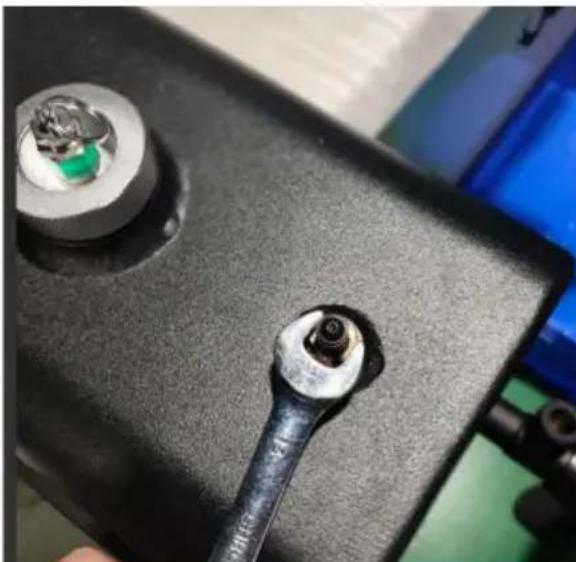

• Använd en skiftnyckel för att öppna 13 för att skruva fast tryckventilen 23 i tankens överdel.

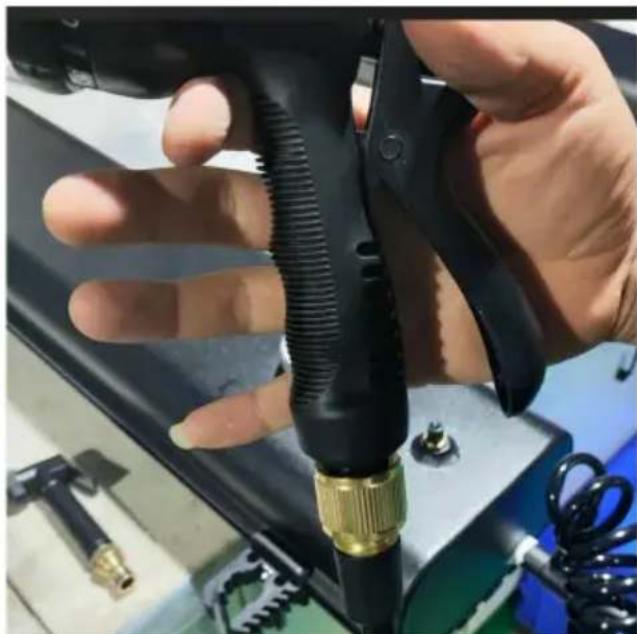

Steg 3: Installera vattenpistolmunstycke 3 och sprinkler 4; • Skruva in expansionslangen 2 i vinkelventilen 5.

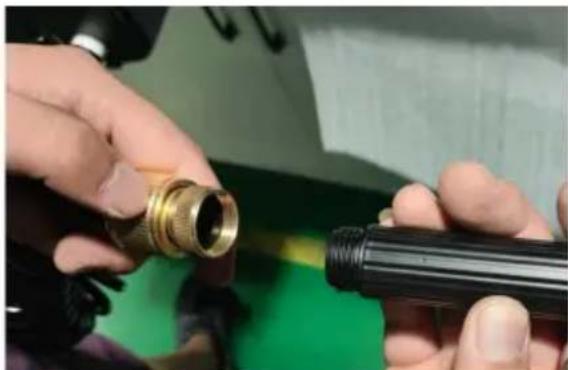

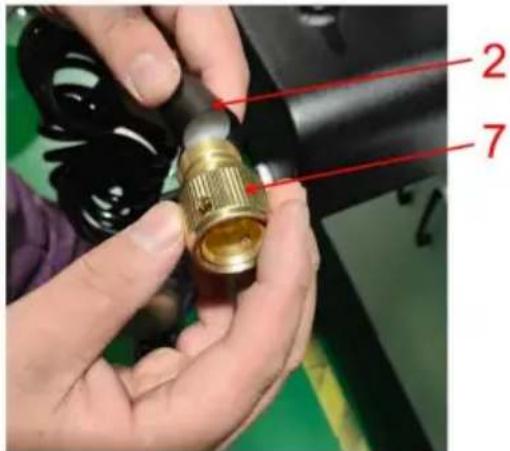

• Installera honan för snabb demontering 7 i skruvhålet på expansionslang 2 först.

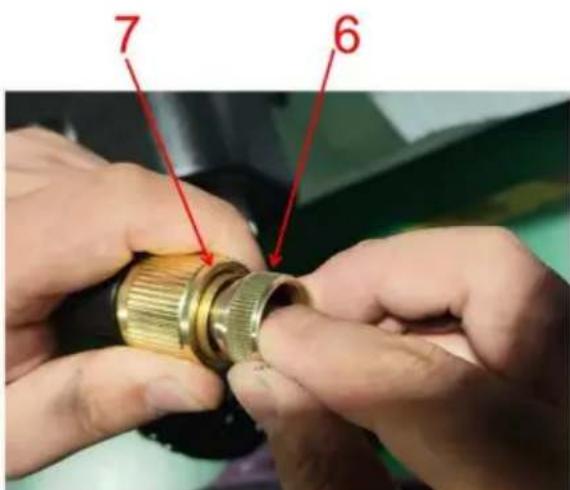

Den yttre cirkeln på nästa kvinnliga snabbdemonteringsled 7 trycks tillbaka och placera sedan snabbdemonteringskopplingen hane 6 i hålpositionen för kvinnlig snabbdemonteringsled 7.

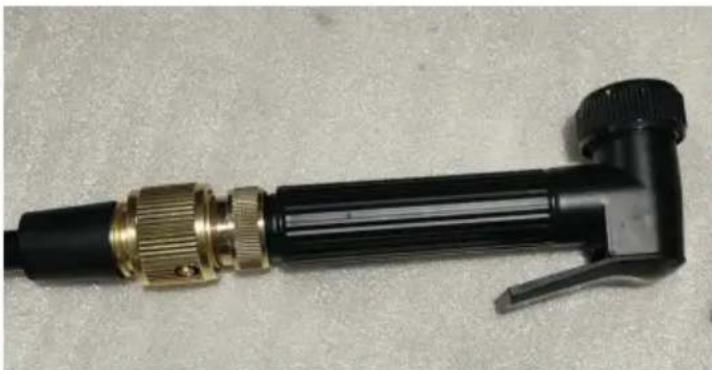

• Skruva in vattenpistolmunstycket 3 i skruvhålet på han-snabbdemonteringsfog 6

• Placera sprayhuvudklämman 21 i sidospåren på vattentanken och dra åt gängorna på sprayhuvudklämman 21 med den inre sexkantnyckeln S4.

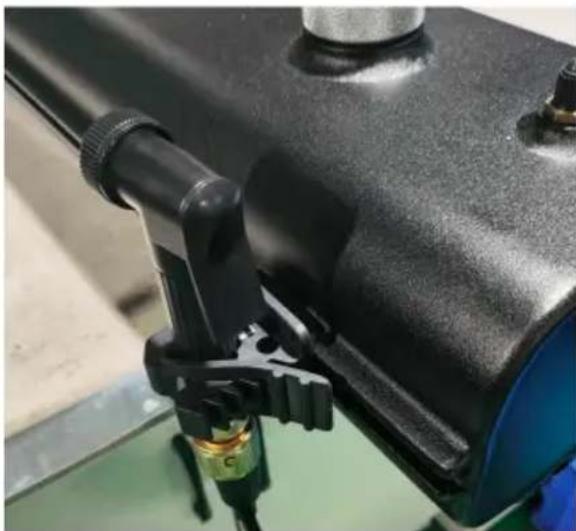

• Installera vattenpistolmunstycket 3 på sprayhuvudklämman 21 och dra åt fästet för klämman för att stabilisera vattenpistolmunstycket 3.

• Den yttre cirkeln på den kvinnliga snabbkopplingen 7 trycks tillbaka. Efter att ha dragit ut vattenpistolmunstycket 3, sätt in duschen 4 i honkopplingen för snabbmontering 7.

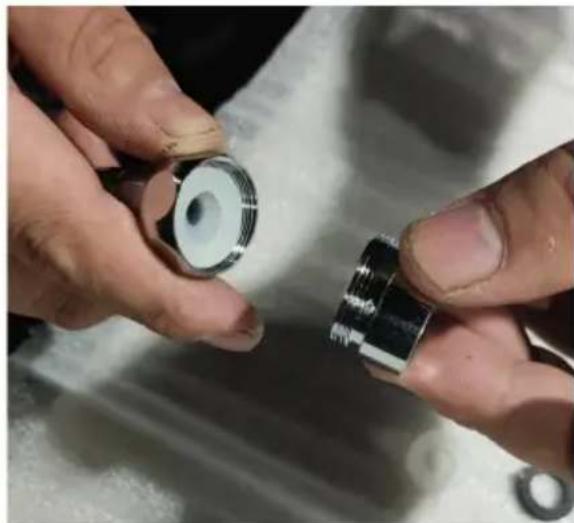

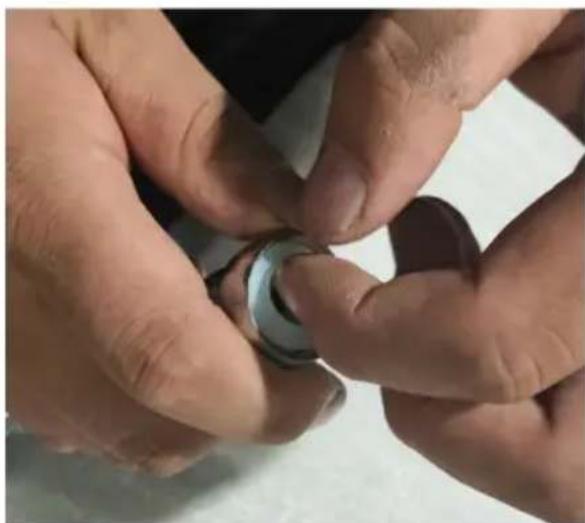

Steg 4: Installera kranförlängaren 8 • Placera

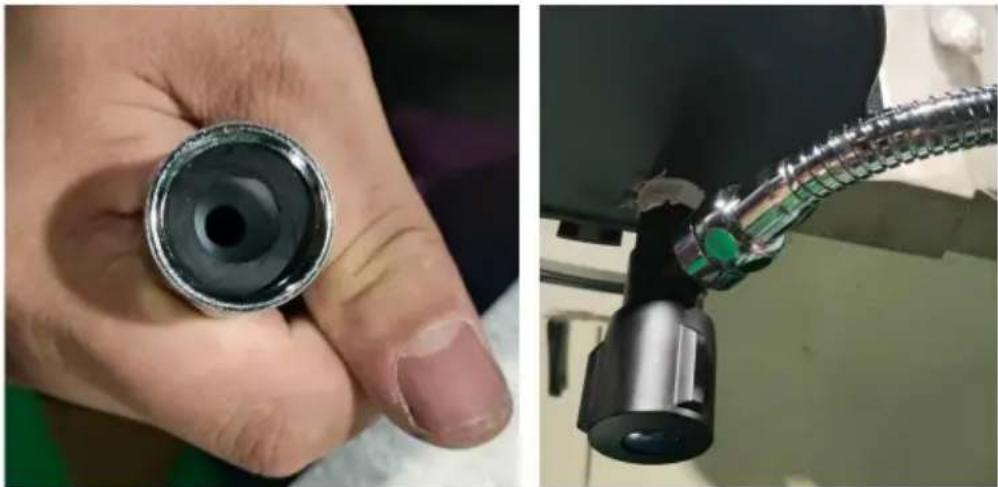

den vita silikonpackningen i kranförlängaren 8 och skruva fast den elektropläterade tätningshylsan 13 av plast i kranförlängaren 8.

• Placera den svarta silikonpackningen i den elektropläterade tätningshylsan av plast 13 och skruva fast kranförlängaren i vinkelventilen 5.

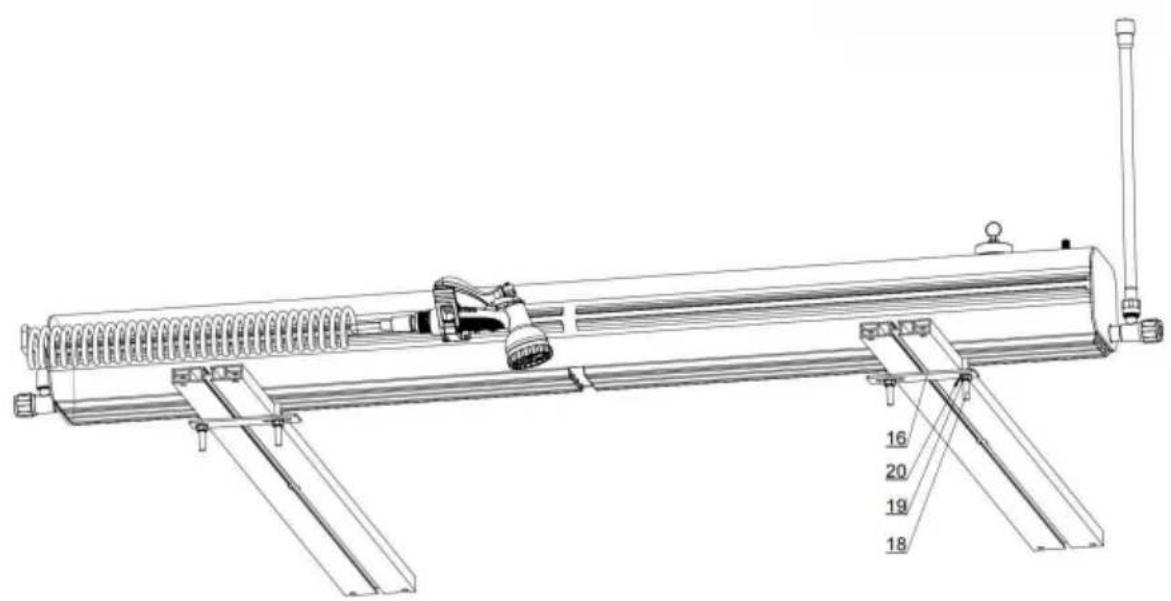

Steg 5: Vattentanken 1 är monterad på den övre konsolen på bilen.

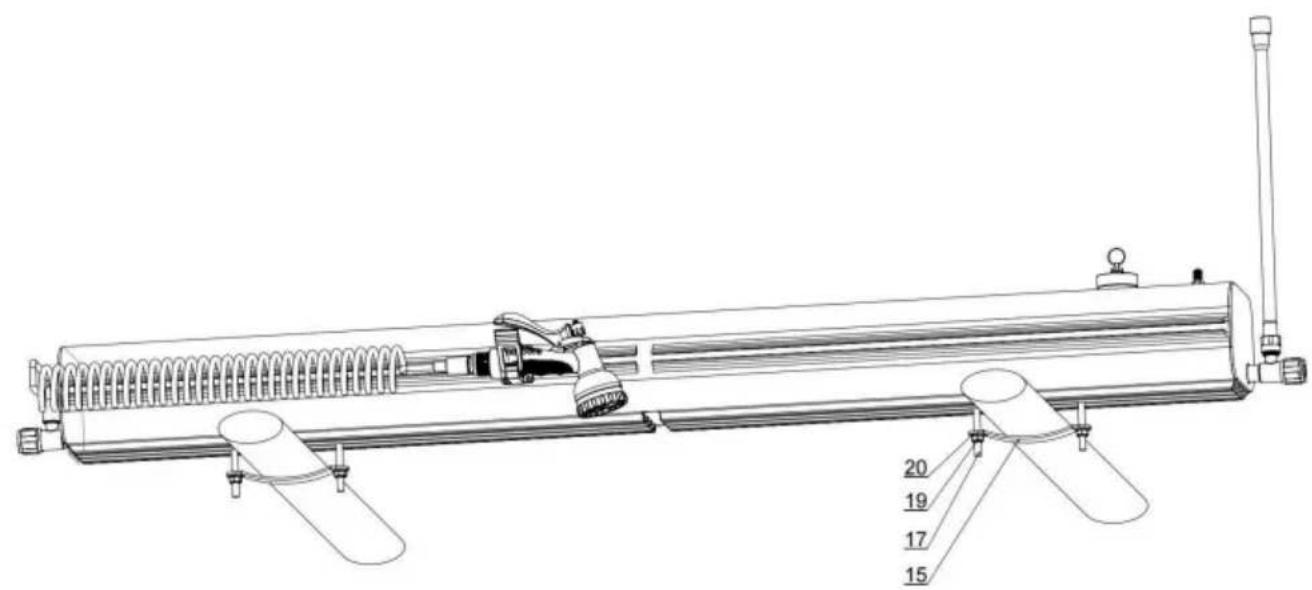

Oval tvärbalk är monterad: Placera vattentanken 1 på takvagnens stöd, och sätt in M8×65 typ T-bult 17 i T-spåret i botten av vattentanken; en bult är fördelad på varje sida av den ovala horisontella stången;

tank; en bult är fördelad på varje sida av den ovala horisontella stången;

Horisontell stänginstallationsplatta 15 i bulten, sedan in i metallpackningen 20, och dra slutligen åt M8 pinnmuttern 19;

Fäst den andra änden av vattentanken på takets ovala stång på samma sätt.

Monteringsläge fyrkantig horisontell stång: Placera vattentanken 1 på takvagnens stöd och sätt in M8×45 typ T-bulten 18 i T-spåret längst ner på vattentanken; en bult är fördelad på varje sida av den kvadratiska horisontella stången; sätt in monteringsarket 16 för bagageramen i bulten, sedan i metallpackningen 20 och dra slutligen åt M8 pinnmuttern 19;

Fäst den andra änden av vattentanken på takets ovala stång på samma sätt.

Tillverkare: Shanghaiixinmuyeyouxianggsi Adress:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREET, EASTWOOD NSW 2122, Australien

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

Teknisk support och e-garanticertifikat: www.vevor.com/support
