YK-SX-15L - Fietsendrager Vevor - Gratis gebruiksaanwijzing en handleiding

Producttype	Watertank voor dakrails
Merk	Vevor
Model	YK-SX-15L
Inhoud	15 L
Afstand tussen horizontale stangen (AA)	810 mm
Breedte dwarsstang (BB)	130 mm
Afblaasdruk	2,7 - 3 bar
Maximale werkdruk	3 bar
Bedrijfstemperatuur	0 °C tot 60 °C
Hoofdfuncties	Opslag en distributie van water met pistool en sproeier
Leveringsinhoud	Tank, expansieslang, waterpistool, sproeier, 2 hoekkranen, snelkoppelingen, kraanverlenging, afdichtingen, drukklep, atmosferische klep, montageset
Montagetype	Op dakstangen (ovaal of vierkant)
Bevestiging	T-bouten M8, moeren en montageplaten
Materiaal tank	Polyethyleen (schatting)
Leeggewicht	Ongeveer 3 kg
Voeding	Geen (geen elektriciteit)
Onderhoud en reiniging	Leegmaken voor vorst, water niet drinken, bevestigingen regelmatig controleren en aandraaien
Veiligheid	Installatie door een volwassene, niet gebruiken in automatische wasstraat, niet meer dan 80% van de capaciteit vullen
Reserveonderdelen en repareerbaarheid	Genoemde onderdelen beschikbaar, siliconen afdichtingen, kranen en koppelingen vervangbaar
Garantie	Raadpleeg de fabrikant (niet gespecificeerd)

Veelgestelde vragen - YK-SX-15L Vevor

Hoe installeer ik de watertank op de dakstangen?

Plaats de tank op de dakstangen, steek de T-bouten in de T-groeven onder de tank, bevestig vervolgens met de montageplaten, metalen ringen en moeren. Draai stevig vast. Raadpleeg stap 5 van de handleiding.

Welke type dakstangen zijn compatibel?

De tank is compatibel met ovale en vierkante dakstangen. Gebruik de M8x65 bouten voor ovalen en M8x45 voor vierkanten, met de bijbehorende platen.

Kan ik water in de tank laten in de winter?

Nee, u moet de tank volledig leegmaken voor vriestemperaturen, omdat bevroren water de tank en koppelingen kan beschadigen. Gebruik geen antivries.

Hoe druk ik de tank op?

U moet uw eigen drukgereedschap gebruiken. De werkdruk is lager dan 3 bar. De drukklep blaast af tussen 2,7 en 3 bar.

Kan ik de tank gebruiken als drinkwaterbron?

Nee, het water uit de tank is niet bedoeld voor consumptie. Drink geen water uit de tank.

Is het veilig om door een automatische wasstraat te rijden?

Nee, u moet de tank van het voertuig verwijderen voordat u een automatische wasstraat ingaat, omdat deze los kan raken of het voertuig kan beschadigen.

Welke gereedschappen zijn nodig voor de installatie?

U hebt een moersleutel nodig, een inbussleutel S4 voor het bevestigen van de clip van de spuitkop, en een drukgereedschap (niet meegeleverd).

Hoe maak ik de tank schoon?

Tap het water af en spoel met schoon water. Gebruik geen agressieve middelen. Droog voor opslag. Controleer de afdichtingen regelmatig.

Wat is de maximale vulcapaciteit?

Het wordt aanbevolen om de tank niet meer dan 80% van de maximale capaciteit te vullen (ongeveer 12 liter voor het 15L model) om overmatige druk te voorkomen.

Hoe maak ik het waterpistool los?

De snelkoppeling wordt losgemaakt door de buitenste ring van de vrouwelijke koppeling in te drukken. Trek vervolgens het pistool of de sproeier uit de koppeling.

GEBRUIKSAANWIJZING YK-SX-15L Vevor

We blijven ons inzetten om u gereedschap gegen een concurrende prijs te bieden.

'Bespaar de helft', 'Halve prijs' of andere soortgelijke uitdrukkingen die door ons worden gezruikt vertegenwoordigen slechts een schatting van de besparingen die u zou+kunnen profiteren als u bepaalde gereedschappen bij ons koopt in vergelingk met de groe topmerken en betekenen Niet moodzakelijkwerwijs dat ze alle aangeboden categorieen gereedschappendekken. door ons. U wordt er vriendelijk aan herinnerd om, wanner u een bestelling bij ons plaatst, zorgvuldig te verifiernen of u daadwerkelijk de helft bespaart in vergelingk met de groe topmerken.

VEVOR®

TOUGH TOOLS, HALF PRICE

DAKDRAGER WATERTANK

Model: YK-SX-20L/YK-SX-15L/YK-SX-26L/YK-SX-30L

Heeft u productvragen? Technische ondersteuning nodig? Neem gerust contact met ons op:

Technische ondersteuning en e-garantiecertificaat

Dit is de originele instructie. Lees alle instructies in de handleiding zorgvuldig door voordat u ermee aan de slag gaat. VEVOR behoudt zich een duidelijke interpretatie van once gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u heeft ontvangen. Vergeef ons alstublieft dat we u Niet opnieuw informeren als er technologie- of software-updates zijn voor ons product.

VEILIGHEIDSINSTRUCTIES

1. Lees deze handleiding aandachtig door voordat u het imperiaal gebruikt

Waterreservoir.

1. De installmentie moet door een volwassene worden uitgevoerd en kinderenogens nicht gebruiken zonder toezicht.
2. Zorg ervoor dat de watertank op het dakrek stevig is geinstalleerd, anders zit hij vast

kan eraf vallen en mensen schade toebrengen.
4. Controller de montagebeugel regelmatig en draai deze vast. Ook bij ruw rijden

wegen, stop dan algid om de montagebeugel te controeren en vast te draaien. Anders mag ervoor zorgen dat de tank tijdens het rijden uit uw voertuig valt of een ongeval veroorzaken. Dit kan schade, letsel of overlijden aan de watertank, uw voertuig of andere voertuigen veroorzaken.

Wij zijn nicht verantwoordelijk voor enige schade of letselveroorzaakt door het losraken van de watertankuit het voertuig.

1. Laat geen water in de dakdragerwatertank anschter bij temperaturen onder het vriespunt kan uw apparatuur beschadigen. Plaats geen camper-antivries in het apparaat!
   Zorg ervoor dat het waterreservoir worden geleegd als er spreke is van ijsvorming.
2. Auto's waarop een imperiaalwatertank is geinstalleerd, mogen de automatische wasstraat Niet gebruiken machine. Voordat u de automatische wasstraat binnengaat, moet u het imperiaal verwijderen
   Watertank uit het voertuig om schade aan uw voertuig en het imperiaal te voorkomen
   Waterreservoir.
3. Drink goen water uit het waterreservoir
4. Bedrijfstemperatuur van de watertank: 0y-60y, bedrijfsdruk van de watertank: minder dan 3 Bar.
5. Op de dakdragerwatertank zijn veriligeidswaarschuwingen aangebracht die voor u van belang zich要去en deze veriligeidsprotocollen volgen bij het bedieren van de imperiaalwatertank

PARAMETERLIJST

Model	YK-SX-20L YK-SX-15L YK-SX-26L YK-SX-30L
Volume	17L	15L	26L	30L
Drukafvoerwaarde 2,7-3bar		2,7-3bar	2,7-3 bar	2,7-3bar
Installer de horizontale balk afstand (AA)	<1080mm <8	10mm <1420mm	<1630mm
Breedte dwarsbalk (BB) y1	30 mm y130	mm y130 mm y130 mm

Lijst met onderdelen

1: watertank x 1 st	2: Expansieslang× 1 st 3: Waterpistol mondstuk×1 st
4: sproeier × 1 st	5: hoekstopkraan × 2 stuks	6: Man snel demontage joint×1pc
7: vrouwtje Snel demontage joint×1pc	8: Kranverlenging × 1 st	9: Ø20×2mm Siliconen pakking × 1 st
10: Ø20×2,5 mm siliconen pakking × 1 st	11: Ø20×3,5 mm siliconen pakking × 1 st	12: Kunststof afdichting deksel×1 st
13: Gégalvaniseerde plastic afdichtingshuls × 1 st	14: ruwe lijm tape×1 st	15: Horizontale staaf installatieblad×2 stuks
16: Bagageframe installatieblad×2	17: M8×65 Type T- bout×4 stuks	18: M8×45 Type T- bout×4 stuks
19: M8 pijnbooomoer×8 stuks	20: metalen pakking ×8 stuks	21: Sproeikopclip×1
22: atmosferische klep × 1 st. 23: Drukklep × 1 st

INSTRUCTIONS

Veiligheids- en verzorgingsadvies

y Controller of u over alle onderdelen en gereedschappen beschikt die op de volgende pagina's staan vermeld.
y Verwijder alle fittingsen uit de plastic zakken en verdeel ze in hun groepen.
y Houd kinderen en dieren uit de buurt van het werkgebied;kleine onderdelen+kennen daarin stikken ingeslikt.
y Zorg ervoor dat u voldoende ruimte heegt om de onderdelen op te stellen voordat u begint.
y Delen van de montage zullen gemakkelijker zijn met 2 Personen.
U moet uw eigien drukgereedschap kopen om de watertank onder druk te zetten.
y De atmosferische klep要去 de watertank worden verwijderd; vul water uithet montagegat van de atmosferische klep en installeer de atmosferische klepna waterinjectie.
y Het worden aanbevolen dat de watertank Nieteer dan 80% van de waterinhoud opslaat maximale capaciteit.

DE STANDAARD INSTALLATIEMETHOD

Stap 1: Hoekventiel installeren

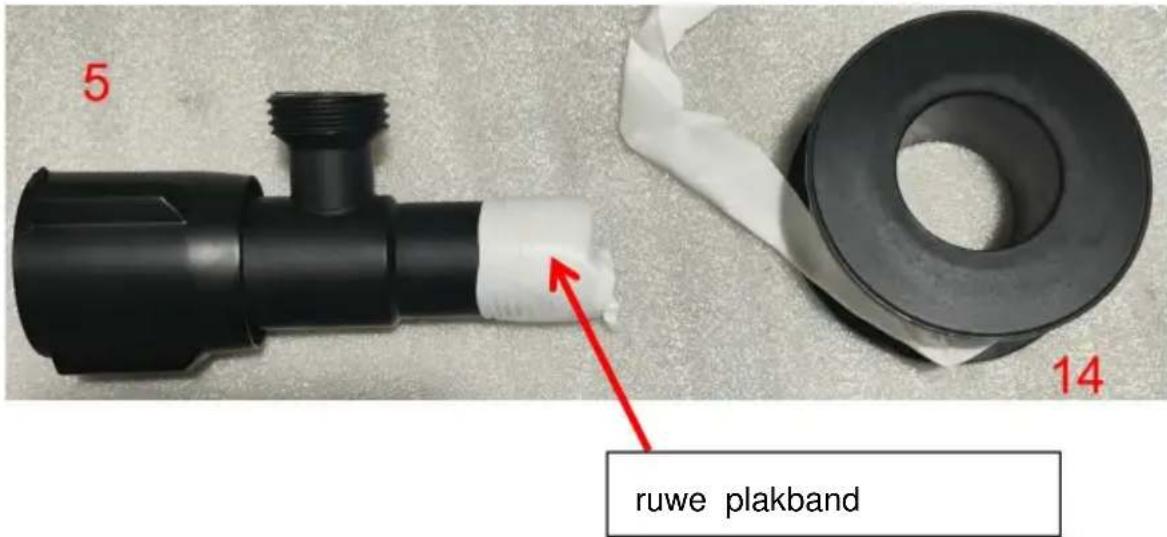

Wikkel 2-3 lappen onbewerkt plakband rond de schroefdraad van het hoekventiel.

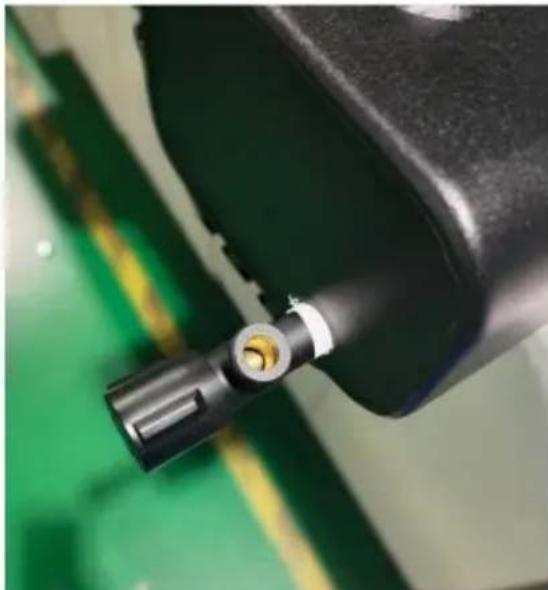

• Installee de tweet hoekkleppen aan elke kant van de watertank.

Stap 2: Installee de atmosferische klep 22 en de drukklep 23.

• Installee de atmosferische klep bij het schroefdraadgat bovenaan de watertank.

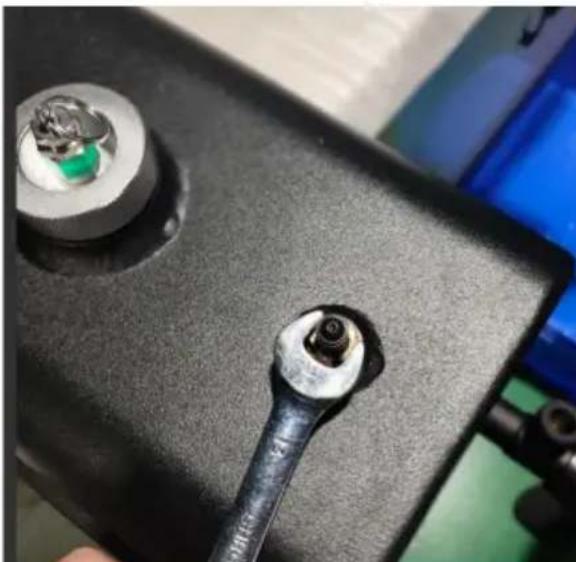

• Gebruik een sleutel voor opening 13 om het drukventiel 23 in de bovenkant van de tank te schroeven.

Stap 3: Installeer waterpistoolmondstuk 3 en sprinkler 4; Schroef de expansieslang 2 in het hoekventiel 5.

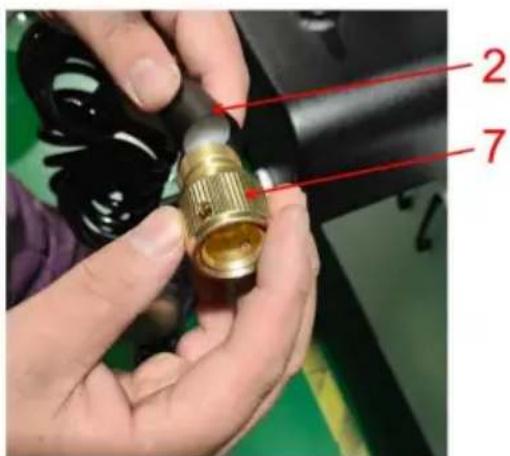

• Installee eerst de rouwelijke sneldemontagekoppeling 7 in het schroefgat van expansieslang 2.

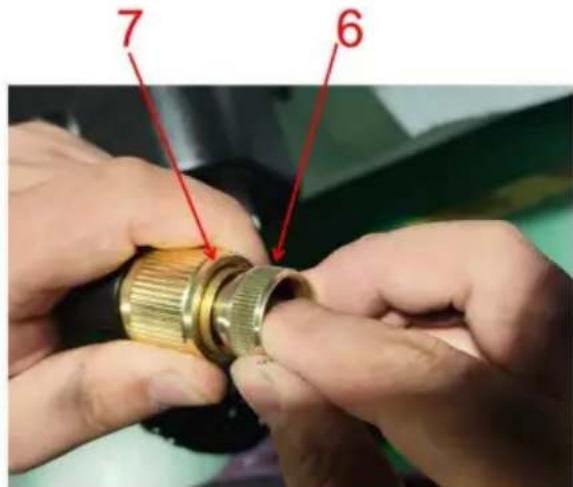

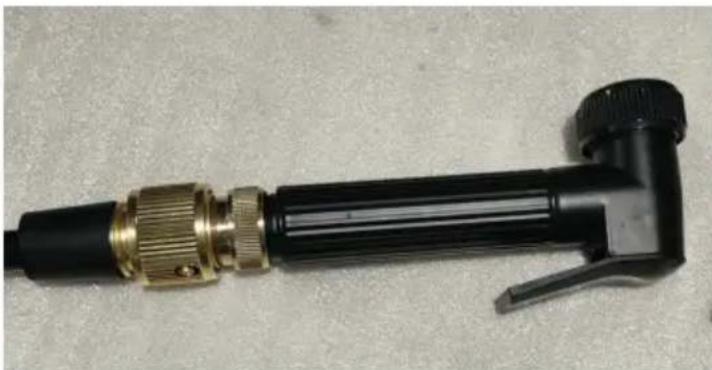

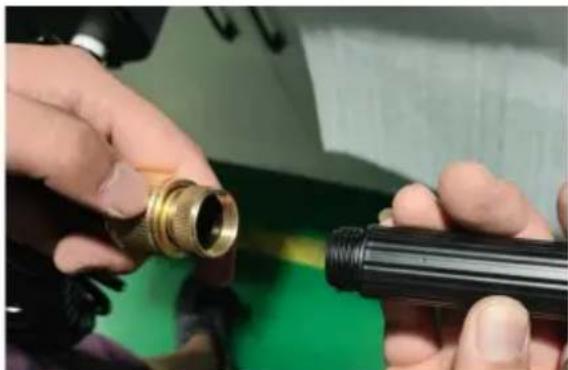

• De buitenste cirkel van de volgende vrouwelijk snelle demontageverbinding 7 worden teruggedrukt en cervolgens worden de mannelijk snelle demontageverbinding 6 in de katpositie van de vrouwelijk snelle demontageverbinding 7 geplaatst.

• Schroef het waterpistoolmondstuk 3 in het schroefgat van het mannelijke sneldemontagestuk 6

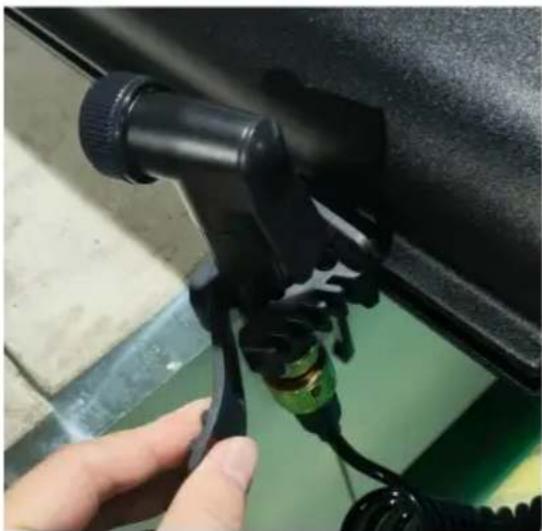

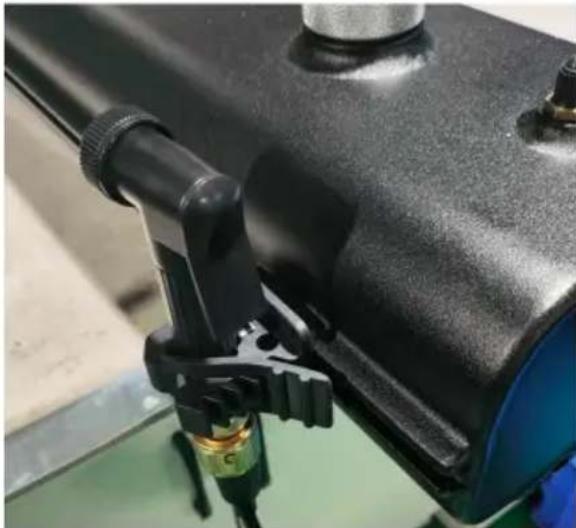

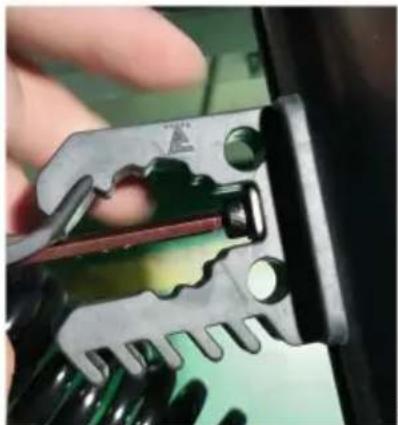

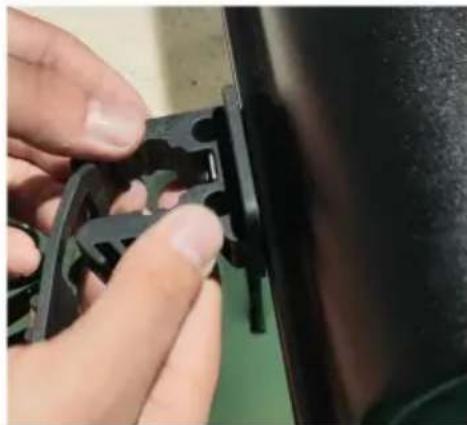

• Plaats de spreiekopclip 21 in de lijgleuf van het waterreservoir en draai de schroefdraad van de spreiekopclip 21 vast met behulp van de binnenzeskantsleutel S4.

• Installee het waterpistoolmondstuk 3 op de spreiekopclip 21 en span de bevestigingsriem van de clip aan om het waterpistoolmondstuk 3 te stabiliseren.

• De buitenste cirkel van de volgende*vrouwelijk sneldemontageverbinding 7 wordt teruggedrukt.

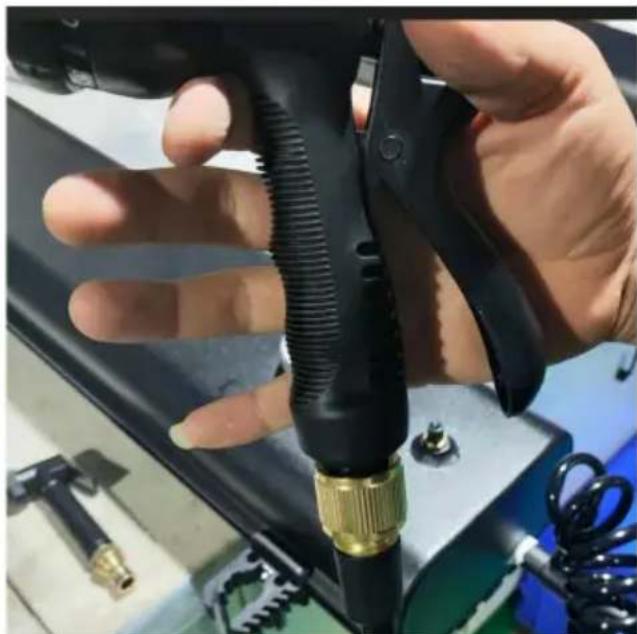

Nadat u het waterpistoolmondstuk 3 eruit hebt getrokken, steekt u de douche 4 in de vrouwelijkke snel demontageverbinding 7.

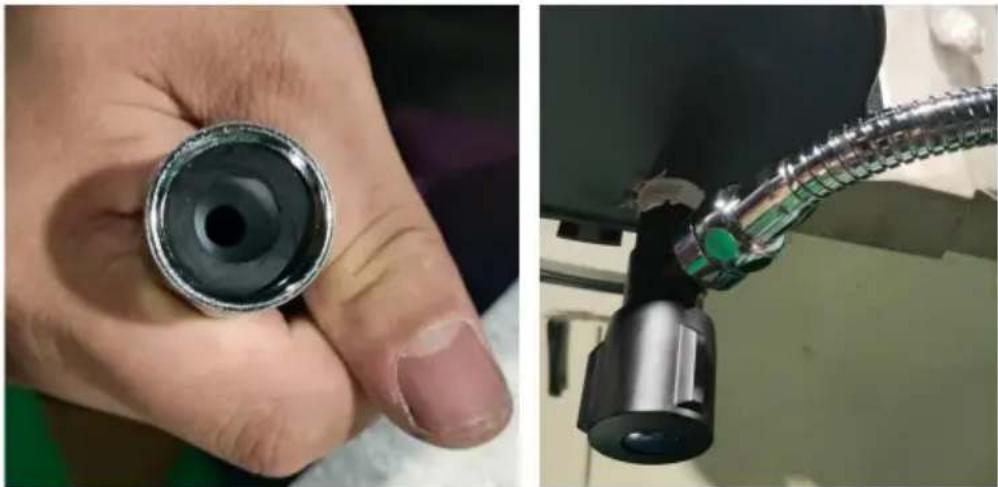

Stap 4: Installee het kraanverlengstuk 8 · Plaats de

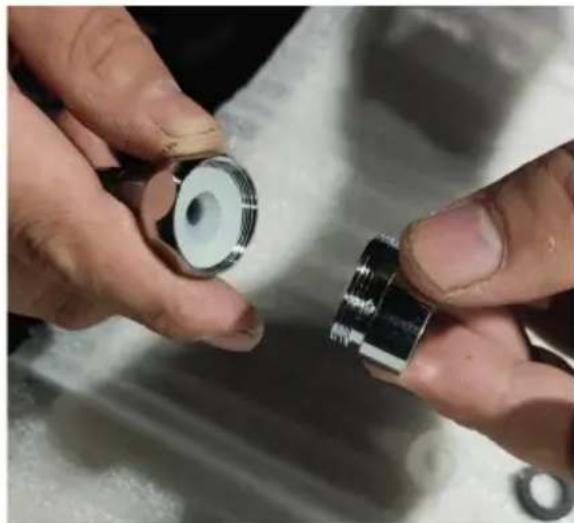

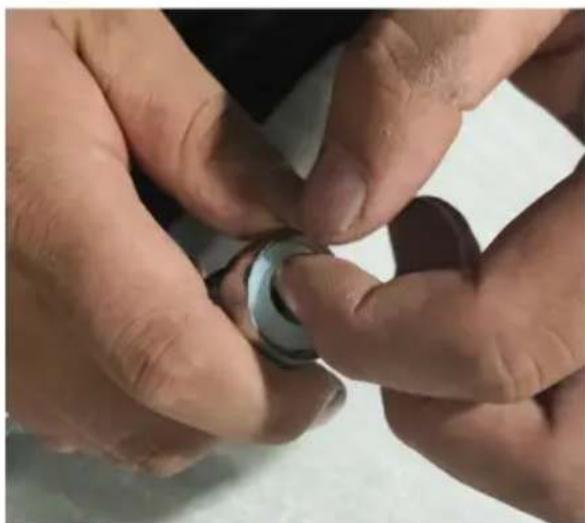

witte siliconenpakking in het kraanverlengstuk 8 en schroef de gegalvaniseerde plastic afdichtmiddelhuls 13 in het kraanverlengstuk 8.

• Plaats de zwarte siliconen pakking in de gegalvaniseerde plastic afdichtingshuls13 en Schroef het kraanverlengstuk in hoekkraan 5.

Stap 5: De watertank 1 worden op de bovenste beugel van de gemonteerd auto.

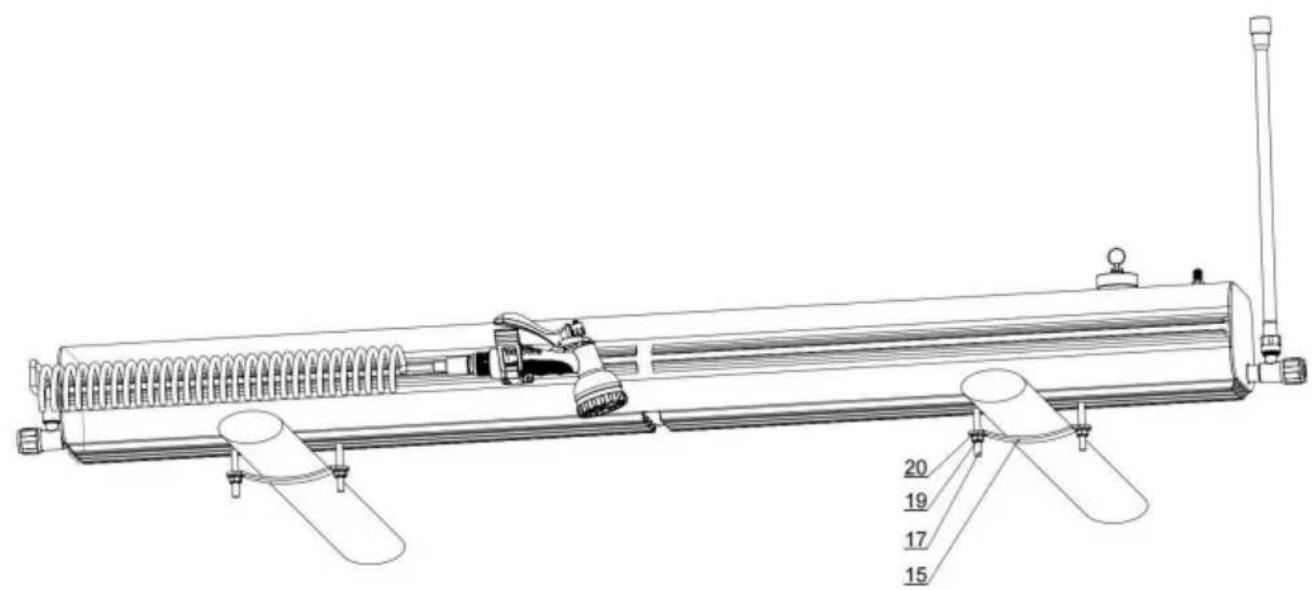

Ovale dwarsbalk worden gemonteerd: Plaats de watertank 1 op de steun van de dakwagen en plaats de M8 × 65 type T-bout 17 in de T-type groef aan de onderkant van het water tank; aan elke Kant van de ovale horizontale balk is een bout verdoeffd; plaats de

Horizontale staafinstallatieplaat 15 in de bout, cervolgens in de metalen pakking 20 en tenslottede M8-pijnboommooer 19 vastdraaien;

Bevestig het andere uiteinde van de watertank opdezelfde manier aan de ovale balk van het dal

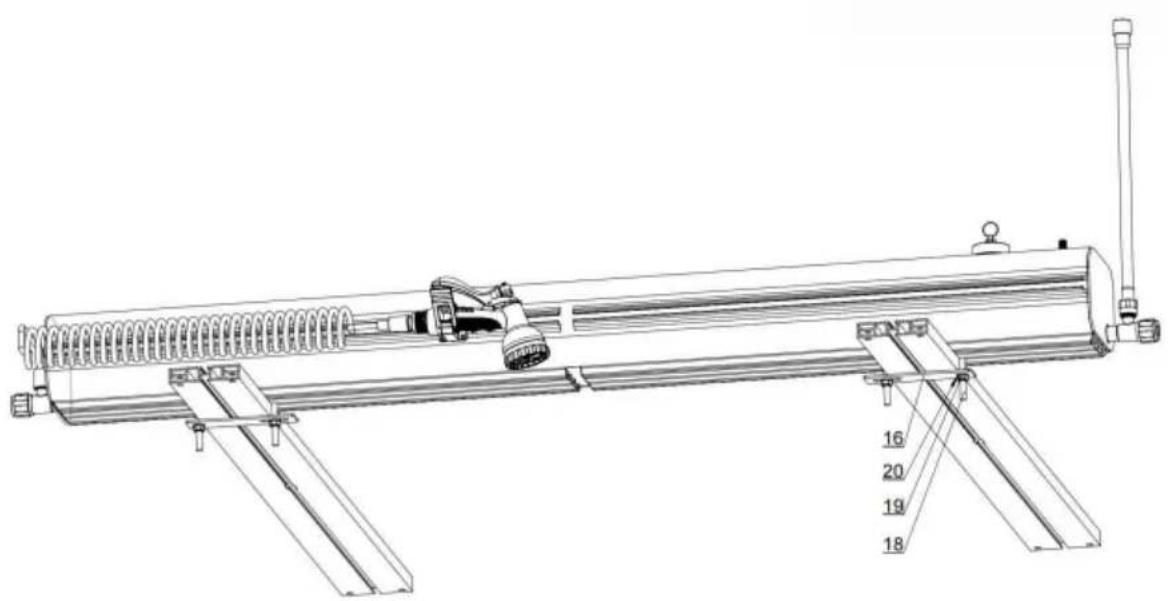

Montagemodus vierkante horizontale balk:plaats de watertank 1 op de steun van de dakwagen enplaats de M8×45 type T-bout 18 in de T-vormige groef aan de onderkant van de watertank; aan elke kant van de vierkante horizontale balk is eén bout verdoeff; plaats het bagageframe-installatieblad 16 in de bout, cervolgens in demetalen pakking 20 en draai tenslotte de M8-pijnboommoer 19 vast;

Bevestig het andere uiteinde van de watertank opdezelfde manier aan de ovale balk van het dak

Fabrikant: Shanghaiuxinmuyeyouxianggsi Adres:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Geimporteerd aan AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australie

Geimporteerd maar de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
