GEBRUIKSAANWIJZING YK-SX-30L Vevor

We blijven ons inzetten om u gereedschap tegen een concurrerende prijs te bieden.

'Bespaar de helft', 'Halve prijs' of andere soortgelijke uitdrukkingen die door ons worden gebruikt vertegenwoordigen slechts een schatting van de besparingen die u zou kunnen profiteren als u bepaalde gereedschappen bij ons koopt in vergelijking met de grote topmerken en betekenen niet noodzakelijkerwijs dat ze alle aangeboden categorieën gereedschappen dekken. door ons. U wordt er vriendelijk aan herinnerd om, wanneer u een bestelling bij ons plaatst, zorgvuldig te verifiëren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken.

VEVOR®

TOUGH TOOLS, HALF PRICE

DAKDRAGER WATERTANK

Model: YK-SX-20L/YK-SX-15L/YK-SX-26L/YK-SX-30L

Heeft u productvragen? Technische ondersteuning nodig? Neem gerust contact met ons op:

Technische ondersteuning en e-garantiecertificaat

Dit is de originele instructie. Lees alle instructies in de handleiding zorgvuldig door voordat u ermee aan de slag gaat. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u heeft ontvangen. Vergeef ons alstublieft dat we u niet opnieuw informeren als er technologie- of software-updates zijn voor ons product.

VEILIGHEIDSINSTRUCTIES

1. Lees deze handleiding aandachtig door voordat u het imperiaal gebruikt Waterreservoir.
2. De installatie moet door een volwassene worden uitgevoerd en kinderen mogen deze niet gebruiken zonder toezicht.
3. Zorg ervoor dat de watertank op het dakrek stevig is geïnstalleerd, anders zit hij vast kan eraf vallen en mensen schade toebrengen.
4. Controleer de montagebeugel regelmatig en draai deze vast. Ook bij ruw rijden wegen, stop dan altijd om de montagebeugel te controleren en vast te draaien. Anders mag ervoor zorgen dat de tank tijdens het rijden uit uw voertuig valt of een ongeval veroorzaken. Dit kan schade, letsel of overlijden aan de watertank, uw voertuig of andere voertuigen veroorzaken.

Wij zijn niet verantwoordelijk voor enige schade of letsel veroorzaakt door het losraken van de watertank uit het voertuig.

1. Laat geen water in de dakdragerwatertank achter bij temperaturen onder het vriespunt kan uw apparatuur beschadigen. Plaats geen camper-antivries in het apparaat!
   Zorg ervoor dat het waterreservoir wordt geleegd als er sprake is van ijsvorming.
2. Auto's waarop een imperiaalwatertank is geïnstalleerd, mogen de automatische wasstraat niet gebruiken machine. Voordat u de automatische wasstraat binnengaat, moet u het imperiaal verwijderen Watertank uit het voertuig om schade aan uw voertuig en het imperiaal te voorkomen Waterreservoir.
3. Drink geen water uit het waterreservoir
4. Bedrijfstemperatuur van de watertank: 0ÿ-60ÿ, bedrijfsdruk van de watertank: minder dan 3 Bar.
5. Op de dakdragerwatertank zijn veiligheidswaarschuwingen aangebracht die voor u van belang zijn moeten deze veiligheidsprotocollen volgen bij het bedienen van de imperiaalwatertank

PARAMETERLIJST

Model	YK-SX-20L YK-SX-15L YK-SX-26L YK-SX-30L
Volume	17L	15L	26L	30L
Drukafvoerwaarde 2,7-3bar		2,7-3bar	2,7-3 bar	2,7-3bar
Installeer de horizontale balk afstand (AA)	<1080mm <8	10mm <1420mm	<1630mm
Breedte dwarsbalk (BB) 1	30 mm 130	mm 130 mm 130 mm

A-A B-B

Lijst met onderdelen

1: watertank × 1 st	2: Expansieslang× 1 st 3: Waterpistoolmondstuk×1 st
4: sproeier × 1 st	5: hoekstopkraan × 2 stuks	6: Man snel demontage joint×1pc
7: vrouwtje Snel demontage joint×1pc	8: Kraanverlenging × 1 st	9: ∅20×2mm Siliconen pakking × 1 st
10: ∅20×2,5 mm siliconen pakking × 1 st	11: ∅20×3,5 mm siliconen pakking × 1 st	12: Kunststof afdichting deksel×1 st
13: Gegalvaniseerde plastic afdichtingshuls × 1 st	14: ruwe lijm tape×1 st	15: Horizontale staaf installatieblad×2 stuks
16: Bagageframe installatieblad×2	17: M8×65 Type T-bout×4 stuks	18: M8×45 Type T-bout×4 stuks
19: M8 pijnboommoer×8 stuks	20: metalen pakking ×8 stuks	21: Sproeikopclip×1
22: atmosferische klep × 1 st. 23: Drukklep × 1 st

INSTRUCTIES

Veiligheids- en verzorgingsadvies

ÿ Controleer of u over alle onderdelen en gereedschappen beschikt die op de volgende pagina's staan vermeld.

ÿ Verwijder alle fittingen uit de plastic zakken en verdeel ze in hun groepen.

ÿ Houd kinderen en dieren uit de buurt van het werkgebied; kleine onderdelen kunnen daarin stikken ingeslikt.

ÿ Zorg ervoor dat u voldoende ruimte heeft om de onderdelen op te stellen voordat u begint.

ÿ Delen van de montage zullen gemakkelijker zijn met 2 personen.

ÿ U moet uw eigen drukgereedschap kopen om de watertank onder druk te zetten.

ë De atmosferische klep moet uit de watertank worden verwijderd; vul water uit het montagegat van de atmosferische klep en installeer de atmosferische klep na waterinjectie.

ÿ Het wordt aanbevolen dat de watertank niet meer dan 80% van de waterinhoud opslaat maximale capaciteit.

DE STANDAARD INSTALLATIEMETHODE

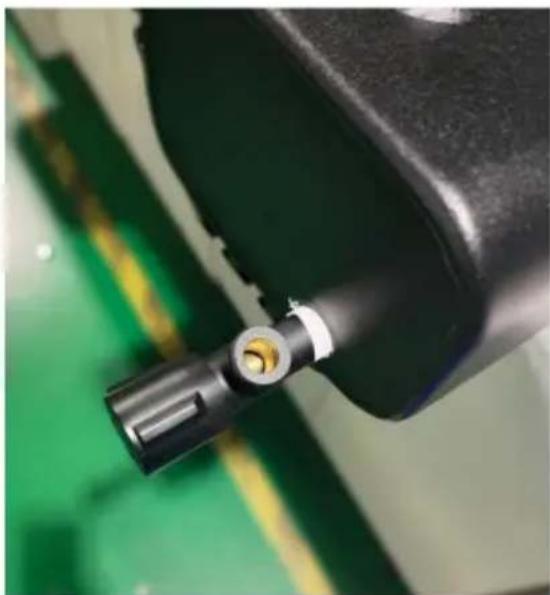

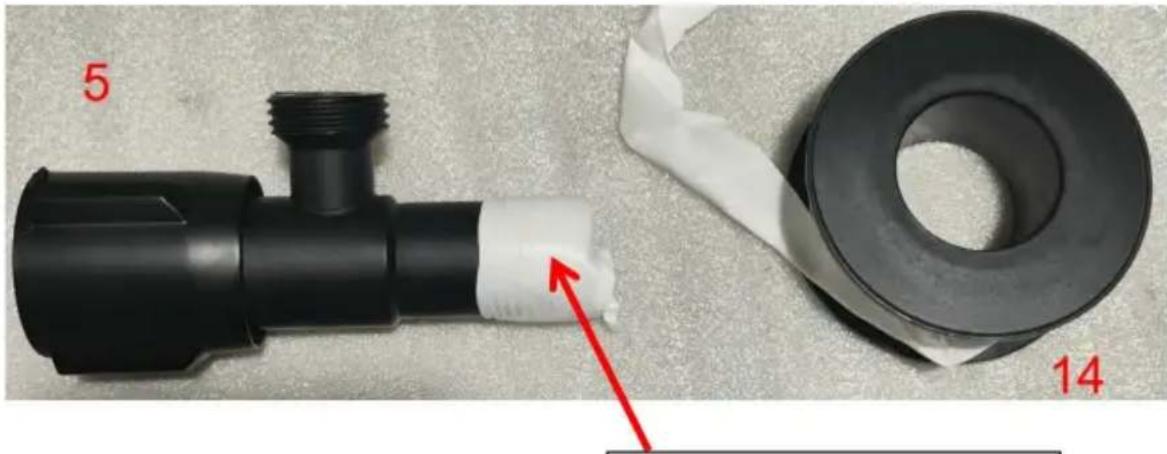

Stap 1: Hoekventiel installeren •

Wikkel 2-3 lappen onbewerkt plakband rond de schroefdraad van het hoekventiel.

- Installeer de twee hoekkleppen aan elke kant van de watertank.

- Installeer de atmosferische klep bij het schroefdraadgat bovenaan de watertank.

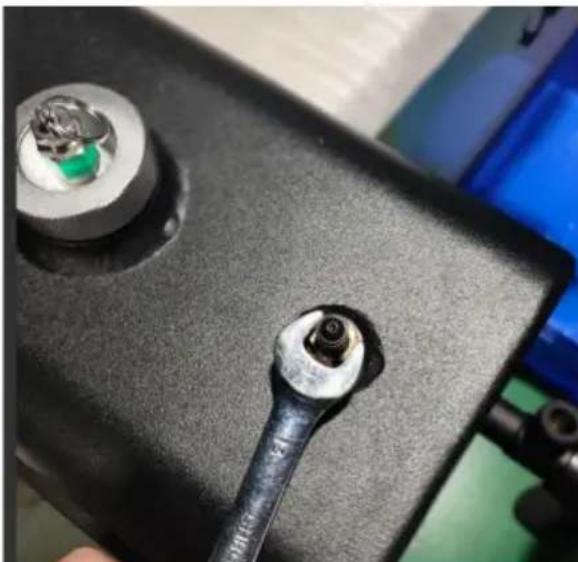

- Gebruik een sleutel voor opening 13 om het drukventiel 23 in de bovenkant van de tank te schroeven.

Stap 3: Installeer waterpistoolmondstuk 3 en sprinkler 4; • Schroef de expansieslang 2 in het hoekventiel 5.

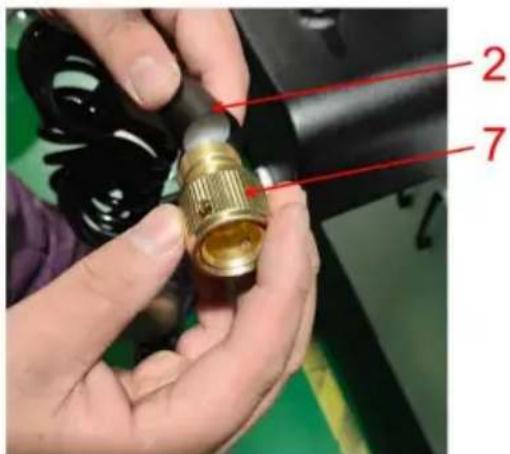

- Installeer eerst de vrouwelijke sneldemontagekoppeling 7 in het schroefgat van expansieslang 2.

2 7

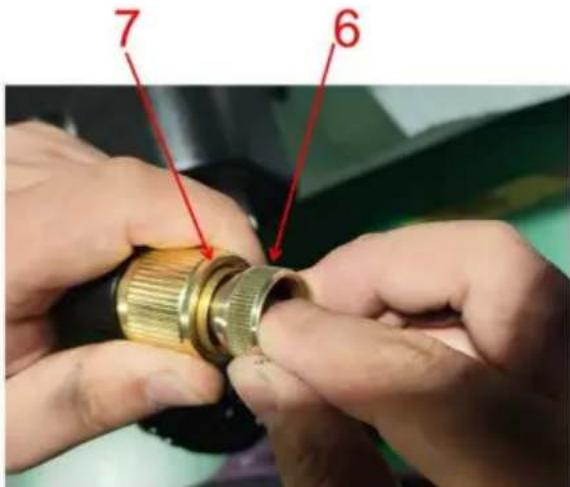

- De buitenste cirkel van de volgende vrouwelijke snelle demontageverbinding 7 wordt teruggedrukt en vervolgens wordt de mannelijke snelle demontageverbinding 6 in de gatpositie van de vrouwelijke snelle demontageverbinding 7 geplaatst.

7 6

- Schroef het waterpistoolmondstuk 3 in het schroefgat van het mannelijke sneldemontagestuk 6

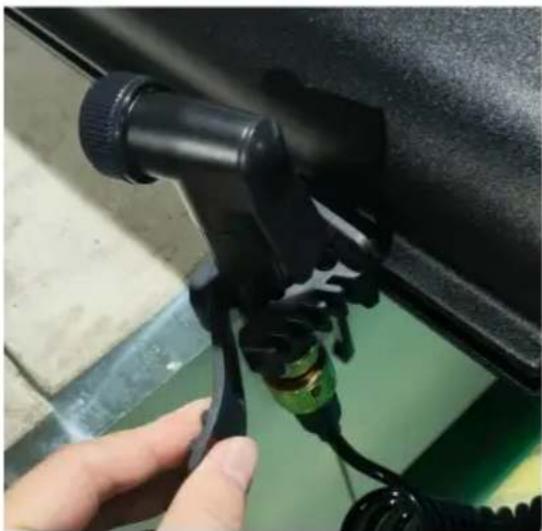

- Plaats de sproeikopclip 21 in de zijgleuf van het waterreservoir en draai de schroefdraad van de sproeikopclip 21 vast met behulp van de binnenzeskantsleutel S4.

- Installeer het waterpistoolmondstuk 3 op de sproeikopclip 21 en span de bevestigingsriem van de clip aan om het waterpistoolmondstuk 3 te stabiliseren.

- De buitenste cirkel van de volgende vrouwelijke sneldemontageverbinding 7 wordt teruggedrukt.

Nadat u het waterpistoolmondstuk 3 eruit hebt getrokken, steekt u de douche 4 in de vrouwelijke snel demontageverbinding 7.

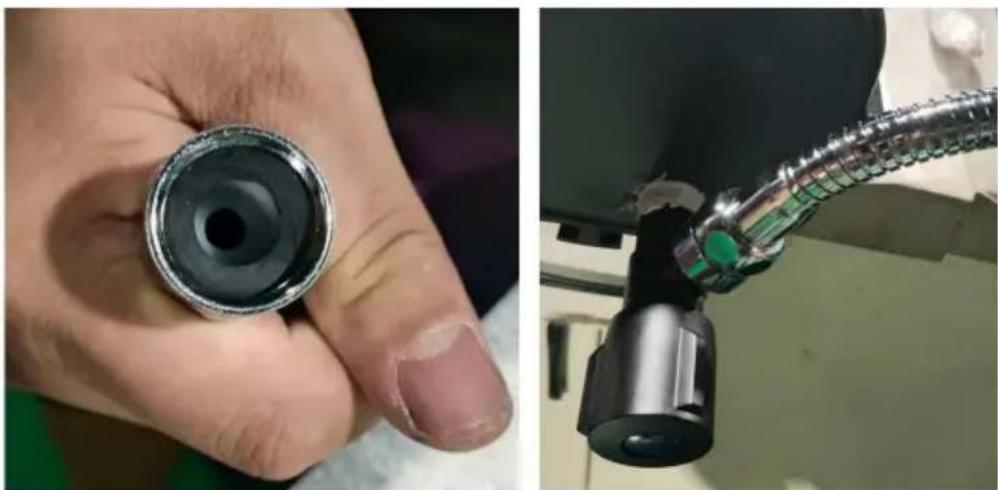

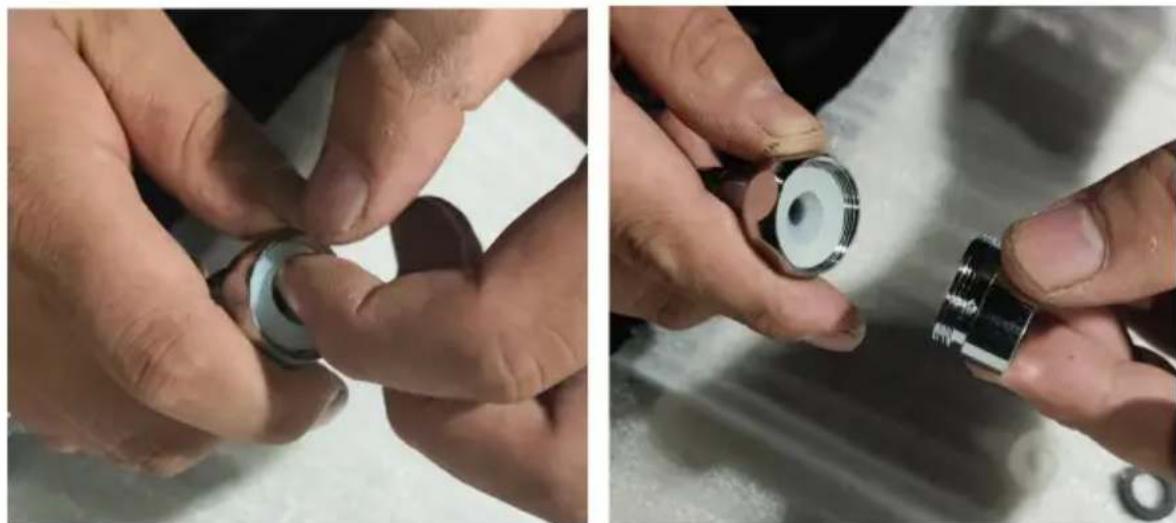

Stap 4: Installeer het kraanverlengstuk 8 • Plaats de

witte siliconenpakking in het kraanverlengstuk 8 en schroef de gegalvaniseerde plastic afdichtmiddelhuls 13 in het kraanverlengstuk 8.

- Plaats de zwarte siliconen pakking in de gegalvaniseerde plastic afdichtingshuls13 en Schroef het kraanverlengstuk in hoekkraan 5.

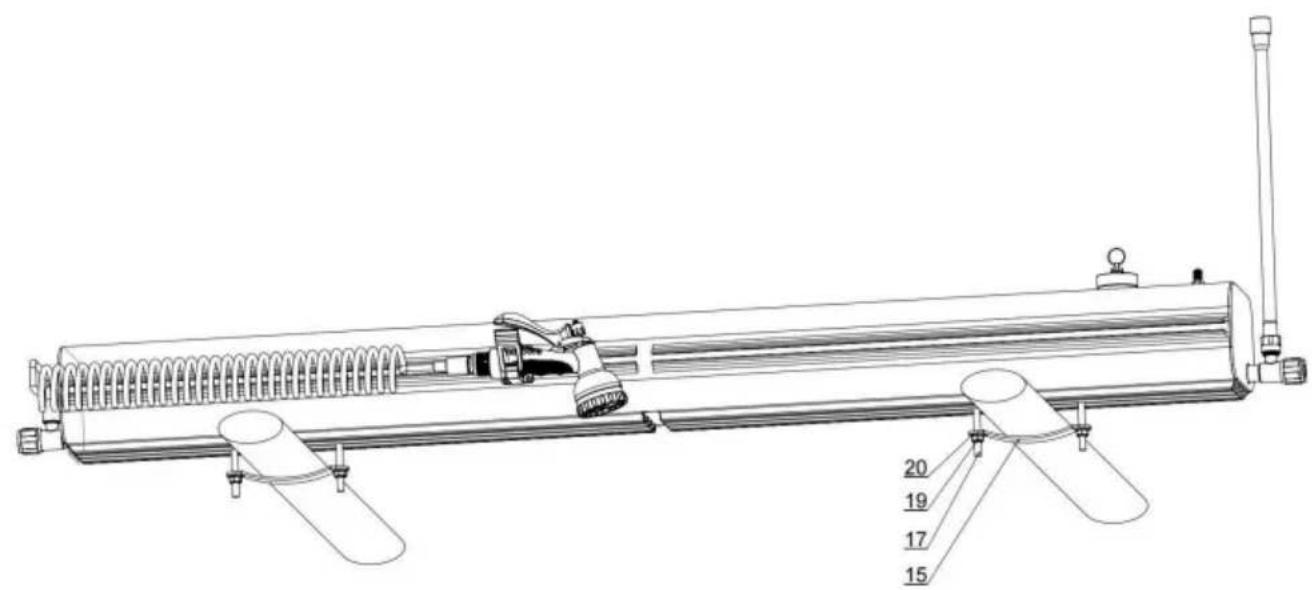

Stap 5: De watertank 1 wordt op de bovenste beugel van de gemonteerd auto.

Ovale dwarsbalk wordt gemonteerd: Plaats de watertank 1 op de steun van de dakwagen en plaats de M8×65 type T-bout 17 in de T-type groef aan de onderkant van het water tank; aan elke kant van de ovale horizontale balk is één bout verdeeld; plaats de

Horizontale staafinstallatieplaat 15 in de bout, vervolgens in de metalen pakking 20 en tenslotte de M8-pijnboommoer 19 vastdraaien;

Bevestig het andere uiteinde van de watertank op dezelfde manier aan de ovale balk van het dal

15 20 19 17

Montagemodus vierkante horizontale balk: plaats de watertank 1 op de steun van de dakwagen en plaats de M8×45 type T-bout 18 in de T-vormige groef aan de onderkant van de watertank; aan elke kant van de vierkante horizontale balk is één bout verdeeld; plaats het bagageframe-installatieblad 16 in de bout, vervolgens in de metalen pakking 20 en draai tenslotte de M8-pijnboommoer 19 vast;

Bevestig het andere uiteinde van de watertank op dezelfde manier aan de ovale balk van het dak
