Producttype	Watertank voor dakdrager
Merk	Vevor
Model	YK-SX-26L
Nominaal volume	26 liter
Maximale werkdruk	3 bar
Drukontlastingswaarde	2,7 - 3 bar
Installatieafstand horizontale stangen	1420 mm
Breedte dwarsstangen	130 mm
Bedrijfstemperatuur	0°C tot 60°C
Hoofdmateriaal	Versterkt kunststof en metalen onderdelen
Inhoud van de verpakking	Tank, expansieslang, waterpistool, sproeier, kleppen, afdichtingen, bevestigingsmateriaal
Beoogd gebruik	Wateropslag voor kamperen, reizen, wassen, buiten douchen
Montagetype	Op dakdrager met ovale of vierkante stangen
Benodigd gereedschap voor installatie	Sleutels, teflontape, drukpomp (niet meegeleverd)
Onderhoud	Voor vorst leegmaken, bevestigingen regelmatig controleren, niet gebruiken in automatische wasstraat
Veiligheid	Water niet drinken, niet overschrijden 3 bar, maximaal vullen tot 80%
Onderdelen en ondersteuning	Beschikbaar via www.vevor.com/support
Garantie	Elektronisch garantiecertificaat inbegrepen
Importland	Geïmporteerd in de Verenigde Staten door Sanven Technology Ltd.

Veelgestelde vragen - YK-SX-26L Vevor

Wat is het aanbevolen maximale watervolume voor de tank YK-SX-26L?

Het wordt aanbevolen om de tank niet meer dan 80% van de maximale capaciteit te vullen, dat is ongeveer 20,8 liter, om overmatige druk te voorkomen.

Hoe installeer ik de watertank op een dakdrager?

Plaats de tank op de dakstangen, steek de T-bouten in de groeven, bevestig de montageplaten en draai de moeren vast. Gebruik M8x65 bouten voor ovale stangen en M8x45 voor vierkante stangen.

Kan ik de tank gebruiken bij vriestemperaturen?

Nee, laat geen water in de tank bij vriestemperaturen. Maak de tank volledig leeg voor vorst om schade aan de apparatuur te voorkomen.

Hoe druk ik de tank op?

U moet een externe drukpomp (niet meegeleverd) gebruiken om de tank onder druk te zetten. De maximale werkdruk is 3 bar.

Is het water uit de tank drinkbaar?

Nee, het water in de tank is niet bedoeld voor consumptie. Drink het water uit deze tank niet.

Hoe onderhoud ik de watertank?

Controleer regelmatig de bevestigingen en draai ze indien nodig vast. Na elk gebruik het resterende water leegmaken. Reinig de afdichtingen en aansluitingen. Vermijd automatische wasstraten.

Welke accessoires zijn inbegrepen bij het model YK-SX-26L?

De kit bevat een tank, een expansieslang, een waterpistool, een sproeier, twee hoekkranen, snelkoppelingen, afdichtingen, een overdrukventiel, een ontluchtingsventiel en montagebevestigingen.

Kan ik de tank op elk voertuig gebruiken?

De tank is ontworpen om te worden gemonteerd op een dakdrager met dwarsstangen. Controleer of de afstand tussen de stangen overeenkomt met 1420 mm (hart op hart) en de breedte van de stangen is 130 mm.

Hoe krijg ik reserveonderdelen?

Neem contact op met Vevor technische ondersteuning via www.vevor.com/support voor reserveonderdelen of het elektronische garantiecertificaat.

Wat te doen als de druk hoger is dan 3 bar?

Het ingebouwde overdrukventiel wordt automatisch geactiveerd bij ongeveer 2,7-3 bar om overtollige druk af te voeren. Als het probleem aanhoudt, stop dan met het gebruik en neem contact op met de ondersteuning.

GEBRUIKSAANWIJZING YK-SX-26L Vevor

We blijven ons inzetten om u gereedschap tegen een concurrerende prijs te bieden.

'Bespaar de helft', 'Halve prijs' of andere soortgelijke uitdrukkingen die door ons worden gebruikt, vertegenwoordigen slechts een schatting van de besparingen die u zou kunnen profiteren als u bepaalde gereedschappen bij ons koopt in vergelijking met de grote topmerken en betekenen niet noodzakelijkerwijs dat ze alle aangeboden categorieën gereedschappen dekken. U wordt er vriendelijk aan herinnerd om, wanneer u een bestelling bij ons plaatst, zorgvuldig te verifiëren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken.

VEVOR®

TOUGH TOOLS, HALF PRICE

DAKDRAGER WATERTANK

Model: YK-SX-20L/YK-SX-15L/YK-SX-26L/YK-SX-30L

Heeft u productvragen? Technische ondersteuning nodig? Neem gerust contact met ons op:

Technische ondersteuning en e-garantiecertificaat

Dit is de originele instructie. Lees alle instructies in de handleiding zorgvuldig door voordat u ermee aan de slag gaat. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u heeft ontvangen. Vergeef ons alstublieft dat we u niet opnieuw informeren als er technologie- of software-updates zijn voor ons product.

VEILIGHEIDSINSTRUCTIES

1. Lees deze handleiding aandachtig door voordat u het imperiaal waterreservoir gebruikt.
2. De installatie moet door een volwassene worden uitgevoerd en kinderen mogen deze niet gebruiken zonder toezicht.
3. Zorg ervoor dat de watertank op het dakrek stevig is geïnstalleerd, anders kan hij eraf vallen en mensen schade toebrengen.
4. Controleer de montagebeugel regelmatig en draai deze vast. Ook bij ruw rijden, stop dan altijd om de montagebeugel te controleren en vast te draaien. Anders kan dit ervoor zorgen dat de tank tijdens het rijden uit uw voertuig valt of een ongeval veroorzaken. Dit kan schade, letsel of overlijden aan de watertank, uw voertuig of andere voertuigen veroorzaken.

Wij zijn niet verantwoordelijk voor enige schade of letsel veroorzaakt door het losraken van de watertank uit het voertuig.

1. Laat geen water in de dakdragerwatertank achter bij temperaturen onder het vriespunt; dit kan uw apparatuur beschadigen. Plaats geen camper-antivries in het apparaat! Zorg ervoor dat het waterreservoir wordt geleegd als er sprake is van ijsvorming.
2. Auto's waarop een imperiaalwatertank is geïnstalleerd, mogen de automatische wasstraat niet gebruiken. Voordat u de automatische wasstraat binnengaat, moet u de imperiaalwatertank uit het voertuig verwijderen om schade aan uw voertuig en de imperiaalwatertank te voorkomen.
3. Drink geen water uit het waterreservoir.
4. Bedrijfstemperatuur van de watertank: 0-60 °C, bedrijfsdruk van de watertank: minder dan 3 bar.
5. Op de dakdragerwatertank zijn veiligheidswaarschuwingen aangebracht. Het is belangrijk dat u deze veiligheidsprotocollen volgt bij het bedienen van de imperiaalwatertank.

PARAMETERLIJST

Model	YK-SX-20L YK-SX-15L YK-SX-26L YK-SX-30L
Volume	17L	15L	26L	30L
Drukafvoerwaarde 2,7-3bar		2,7-3bar	2,7-3 bar	2,7-3bar
Installeer de horizontale balk afstand (AA)	<1080mm <8	10mm <1420mm	<1630mm
Breedte dwarsbalk (BB) y1	30 mm y130	mm y130 mm y130 mm

Lijst met onderdelen

1: watertank × 1 st	2: Expansieslang× 1 st 3: Waterpistoolmondstuk×1 st
4: sproeier × 1 st	5: hoekstopkraan × 2 stuks	6: Man snel demontage joint×1pc
7: vrouwtje Snel demontage joint×1pc	8: Kraanverlenging × 1 st	9: ∅20×2mm Siliconen pakking × 1 st
10: ∅20×2,5 mm siliconen pakking × 1 st	11: ∅20×3,5 mm siliconen pakking × 1 st	12: Kunststof afdichting deksel×1 st
13: Gegalvaniseerde plastic afdichtingshuls × 1 st	14: ruwe lijm tape×1 st	15: Horizontale staaf installatieblad×2 stuks
16: Bagageframe installatieblad×2	17: M8×65 Type T-bout×4 stuks	18: M8×45 Type T-bout×4 stuks
19: M8 pijnboommoer×8 stuks	20: metalen pakking ×8 stuks	21: Sproeikopclip×1
22: atmosferische klep × 1 st. 23: Drukklep × 1 st

INSTRUCTIES

Veiligheids- en verzorgingsadvies

Controleer of u over alle onderdelen en gereedschappen beschikt die op de volgende pagina's staan vermeld.

Verwijder alle fittingen uit de plastic zakken en verdeel ze in hun groepen.

Houd kinderen en dieren uit de buurt van het werkgebied; kleine onderdelen kunnen ingeslikt worden en verstikkingsgevaar opleveren.

Zorg ervoor dat u voldoende ruimte heeft om de onderdelen op te stellen voordat u begint.

Delen van de montage zullen gemakkelijker zijn met 2 personen.

U moet uw eigen drukgereedschap kopen om de watertank onder druk te zetten.

De atmosferische klep moet uit de watertank worden verwijderd; vul water uit het montagegat van de atmosferische klep en installeer de atmosferische klep na waterinjectie.

Het wordt aanbevolen dat de watertank niet meer dan 80% van de maximale waterinhoud opslaat.

DE STANDAARD INSTALLATIEMETHODE

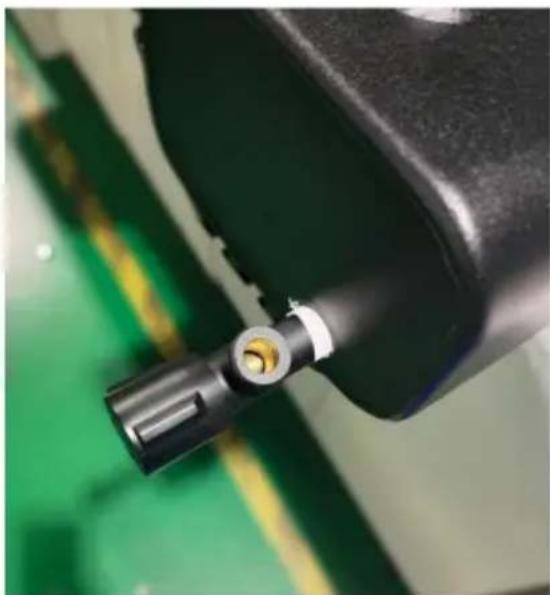

Stap 1: Hoekventiel installeren

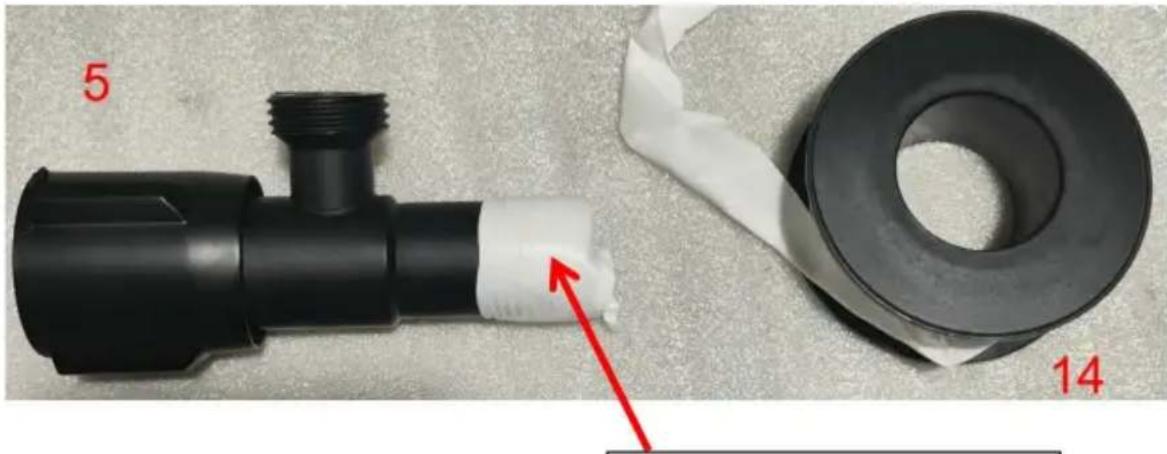

Wikkel 2-3 lagen onbewerkt plakband rond de schroefdraad van het hoekventiel.

Installeer de twee hoekkleppen aan elke kant van de watertank.

Installeer de atmosferische klep bij het schroefdraadgat bovenaan de watertank.

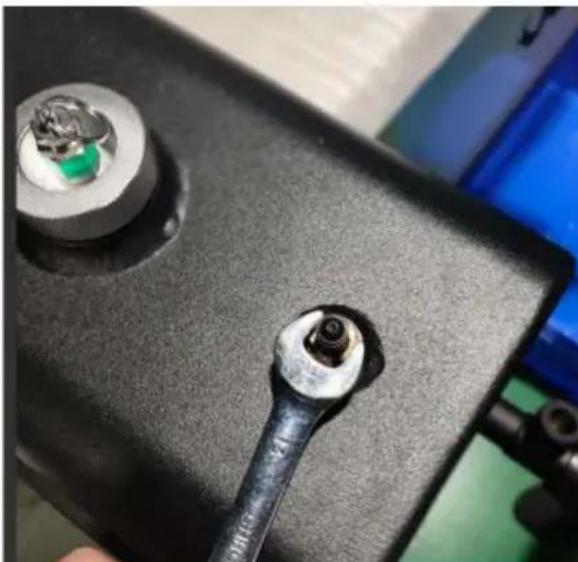

Gebruik een sleutel voor opening 13 om het drukventiel 23 in de bovenkant van de tank te schroeven.

Stap 3: Installeer waterpistoolmondstuk 3 en sprinkler 4; schroef de expansieslang 2 in het hoekventiel 5.

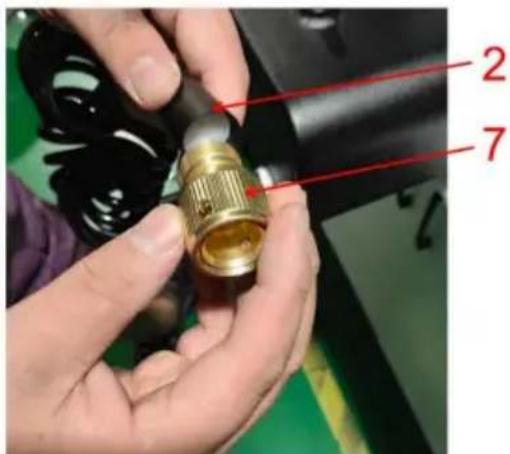

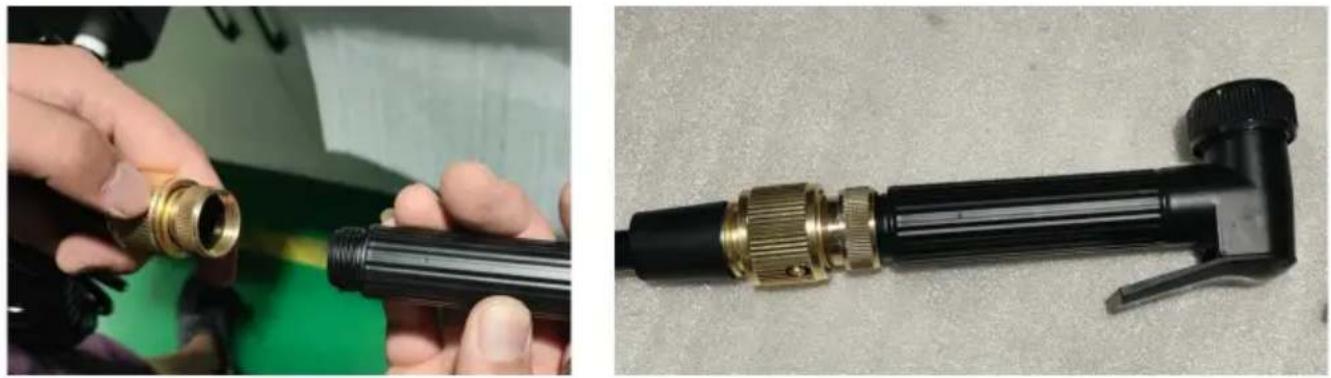

Installeer eerst de vrouwelijke sneldemontagekoppeling 7 in het schroefgat van expansieslang 2.

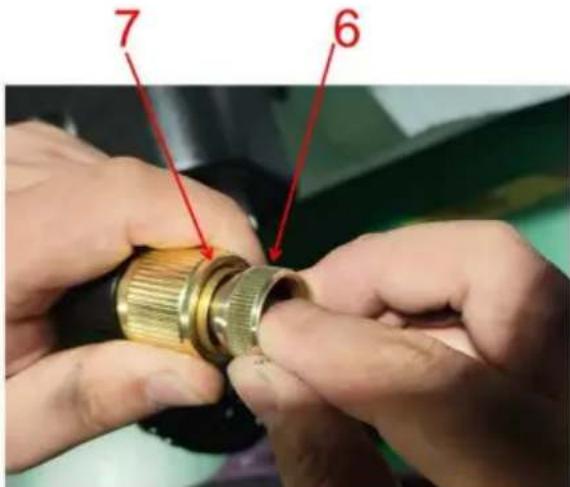

De buitenste cirkel van de volgende vrouwelijke snelle demontageverbinding 7 wordt teruggedrukt en vervolgens wordt de mannelijke snelle demontageverbinding 6 in de gatpositie van de vrouwelijke snelle demontageverbinding 7 geplaatst.

Schroef het waterpistoolmondstuk 3 in het schroefgat van het mannelijke sneldemontagestuk 6.

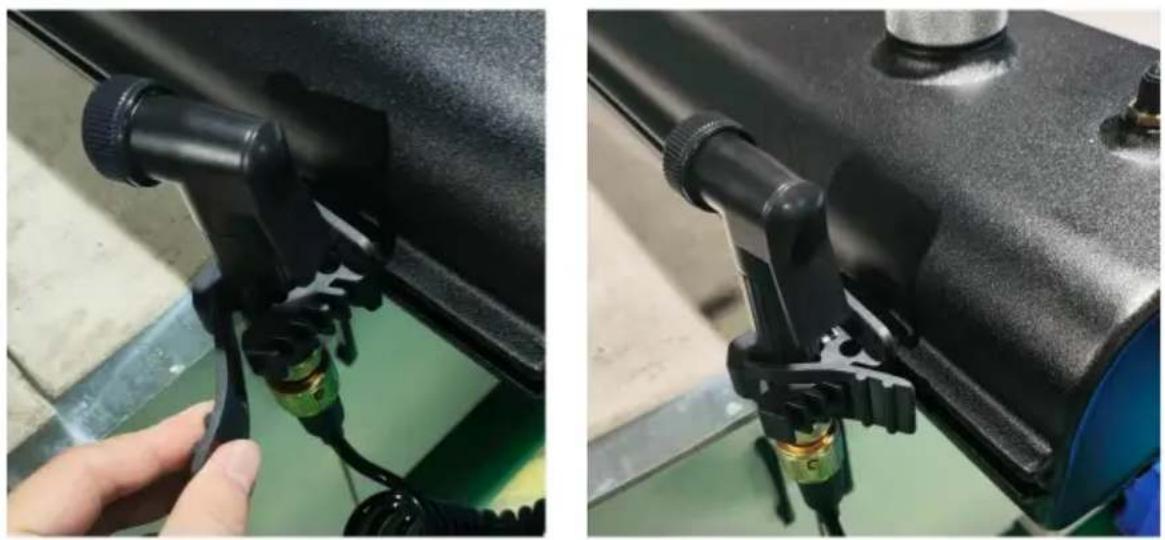

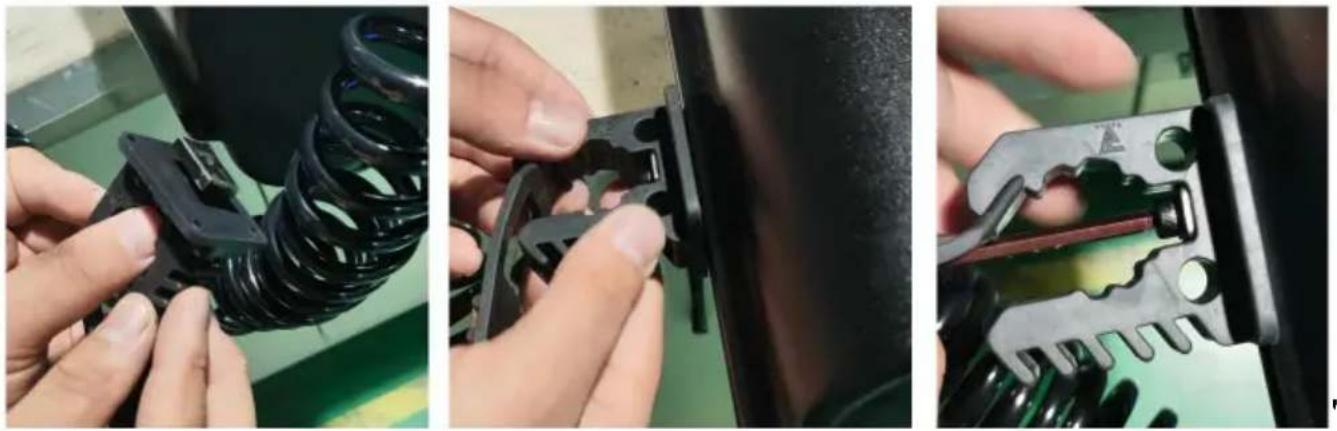

Plaats de sproeikopclip 21 in de zijgleuf van het waterreservoir en draai de schroefdraad van de sproeikopclip 21 vast met behulp van de binnenzeskantsleutel S4.

Installeer het waterpistoolmondstuk 3 op de sproeikopclip 21 en span de bevestigingsriem van de clip aan om het waterpistoolmondstuk 3 te stabiliseren.

De buitenste cirkel van de volgende vrouwelijke sneldemontageverbinding 7 wordt teruggedrukt.

Nadat u het waterpistoolmondstuk 3 eruit hebt getrokken, steekt u de douche 4 in de vrouwelijke snel demontageverbinding 7.

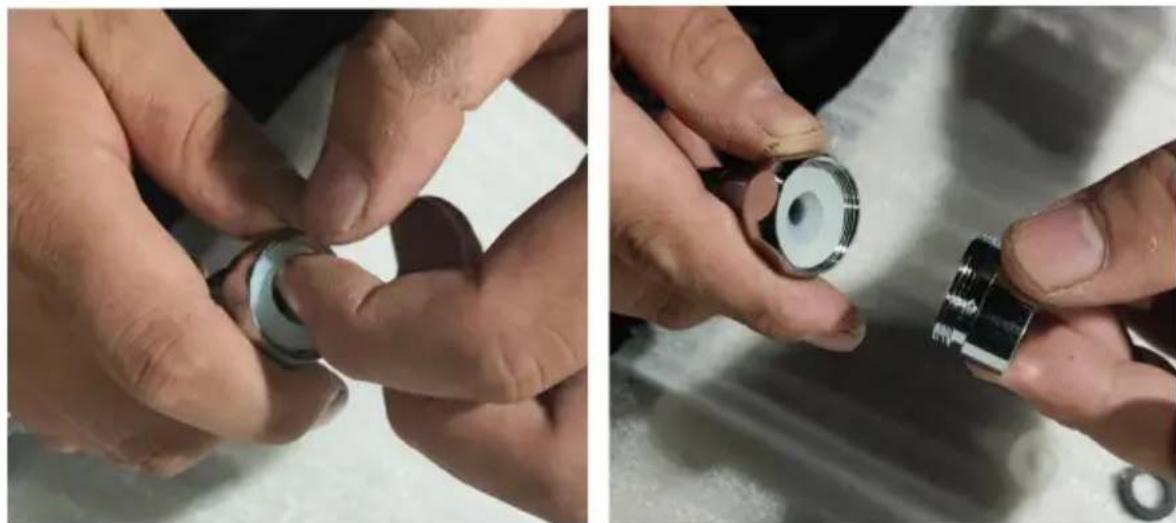

Stap 4: Installeer het kraanverlengstuk 8 • Plaats de

witte siliconenpakking in het kraanverlengstuk 8 en schroef de gegalvaniseerde plastic afdichtmiddelhuls 13 in het kraanverlengstuk 8.

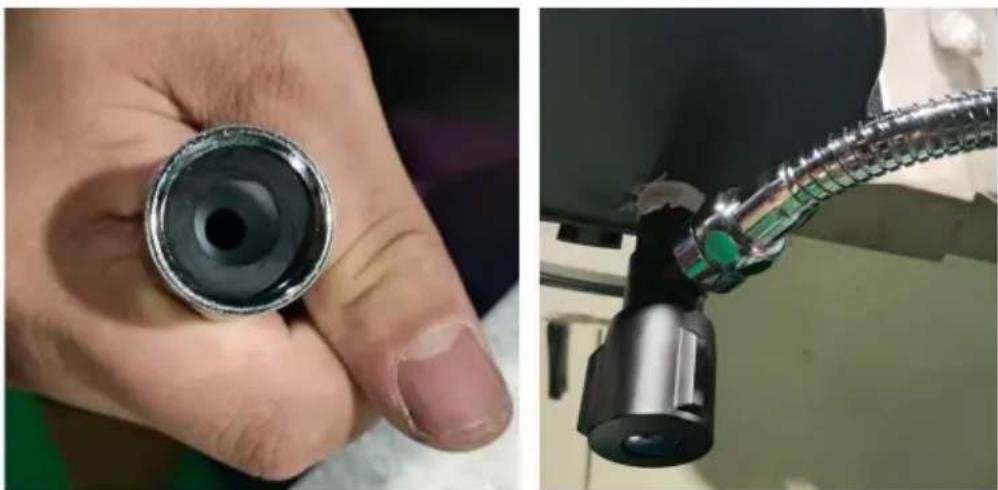

- Plaats de zwarte siliconen pakking in de gegalvaniseerde plastic afdichtingshuls13 en Schroef het kraanverlengstuk in hoekkraan 5.

Stap 5: De watertank 1 wordt op de bovenste beugel van de gemonteerd auto.

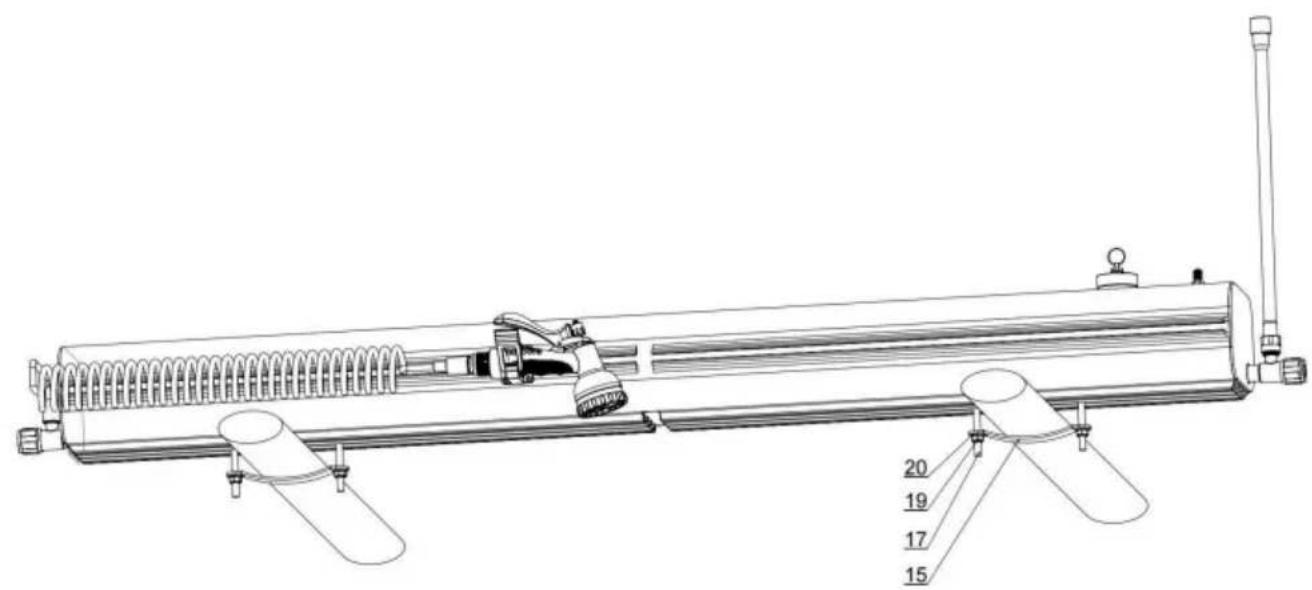

Ovale dwarsbalk wordt gemonteerd: Plaats de watertank 1 op de steun van de dakwagen en plaats de M8×65 type T-bout 17 in de T-type groef aan de onderkant van het water tank; aan elke kant van de ovale horizontale balk is één bout verdeeld; plaats de

Horizontale staafinstallatieplaat 15 in de bout, vervolgens in de metalen pakking 20 en tenslotte de M8-pijnboommoer 19 vastdraaien;

Bevestig het andere uiteinde van de watertank op dezelfde manier aan de ovale balk van het dal

Montagemodus vierkante horizontale balk: plaats de watertank 1 op de steun van de dakwagen en plaats de M8×45 type T-bout 18 in de T-vormige groef aan de onderkant van de watertank; aan elke kant van de vierkante horizontale balk is één bout verdeeld; plaats het bagageframe-installatieblad 16 in de bout, vervolgens in de metalen pakking 20 en draai tenslotte de M8-pijnboommoer 19 vast;

Bevestig het andere uiteinde van de watertank op dezelfde manier aan de ovale balk van het dak

Geïmporteerd naar AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australië

Geïmporteerd naar de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
