MANUALE UTENTE YK-SX-26L Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

SERBATOIO ACQUA PORTAPACCHI

MODELLO:YK-SX-20L/YK-SX-15L/YK-SX-26L/YK-SX-30L

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti trarre dall'acquistare determinati strumenti con noi rispetto ai principali marchi più importanti e non significa necessariamente coprire tutte le categorie di strumenti offerti da noi. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai migliori marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

SERBATOIO ACQUA PORTAPACCHI

Modello:YK-SX-20L/YK-SX-15L/YK-SX-26L/YK-SX-30L

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitate a contattarci:

Supporto tecnico e certificato di garanzia elettronica

Queste sono le istruzioni originali, leggere attentamente tutte le istruzioni del manuale prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale d'uso. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Ti preghiamo di perdonarci se non ti informeremo più se sono presenti aggiornamenti tecnologici o software sul nostro prodotto.

ISTRUZIONI DI SICUREZZA

1. Leggere e comprendere attentamente questo manuale prima di utilizzare il portapacchi Serbatoio dell'acqua.
2. L'installazione deve essere eseguita da un adulto e i bambini non devono utilizzarla senza supervisione.
3. Assicurarsi che il serbatoio dell'acqua del portapacchi sia installato saldamente, in caso contrario potrebbe cadere e causare danni alle persone.
4. Controllare e serrare regolarmente la staffa di montaggio. Inoltre, durante la guida su strade accidentate strade, fermarsi sempre per controllare e serrare la staffa di montaggio. Altrimenti potrebbe causare la caduta del serbatoio dal veicolo durante la guida o provocare un incidente. Questo può causare danni, lesioni o morte al serbatoio dell'acqua, al veicolo o ad altri veicoli.
   Non siamo responsabili per eventuali danni o lesioni causate dal distacco del serbatoio dell'acqua dal veicolo.
5. Non lasciare l'acqua nel serbatoio dell'acqua del portapacchi a temperature gelide potrebbe danneggiare la vostra attrezzatura. Non inserire l'antigelo camper nell'attrezzatura! Assicurarsi che il serbatoio dell'acqua venga svuotato in condizioni di formazione di ghiaccio.
6. Nelle automobili con serbatoio dell'acqua sul portapacchi installato, non utilizzare l'autolavaggio automatico macchina. Prima di entrare nell'autolavaggio automatico è necessario rimuovere il portapacchi Serbatoio dell'acqua dal veicolo per evitare danni al veicolo e al portapacchi Serbatoio dell'acqua.
7. Non bere l'acqua dal serbatoio
8. Temperatura di servizio del serbatoio dell'acqua: 0ÿ-60ÿ, pressione di servizio del serbatoio dell'acqua: meno di 3 bar.
9. Sul serbatoio dell'acqua del portapacchi sono affisse avvertenze di sicurezza, come più importante per te devono seguire questi protocolli di sicurezza quando si utilizza il serbatoio dell'acqua del portapacchi

ELENCO PARAMETRI

Modello	YK-SX-20L YK-SX-15L YK-SX-26L YK-SX-30L
Volume	17 litri	15 litri	26 litri	30 litri
Valore di scarico della pressione	2,7-3 bar	2,7-3 bar	2,7-3 bar	2,7-3 bar
Installare la barra orizzontale distanza (AA)	ÿ1080 mm ÿ810 mm ÿ1420 mm	ÿ1630 mm
Larghezza traversa (BB) ÿ130mm ÿ130mm ÿ130mm

A-A B-B

Elenco delle parti

1: serbatoio dell'acqua × 1 pz	2: Tubo di espansione× 1 pezzo	3: Pistola ad acqua ugello×1pz
4: irrigatore×1pz	5: valvola ad angolo×2 pezzi	6: Maschio velocegiunto di smontaggio×1pz
7: femmina Velocegiunto di smontaggio×1pz	8: Estensione del rubinetto×1pz	9: Silicone ∅20×2mmguarnizione×1pz
10: Silicone ∅20×2,5 mmguarnizione×1pz	11: Silicone ∅20×3,5 mmguarnizione×1pz	12: Sigillo in plasticacopertura×1 pz
13: Manicotto sigillante in plastica elettrolitica×1pz	14: adesivo grezzonastro×1pz	15: Asta orizzontalefoglio di installazione×2 pezzi
16: Telaio per bagaglifoglio di installazione×2	17: Bullone M8×65 tipoT×4 pezzi	18: Bullone M8×45 tipoT×4 pezzi
19: pinolo M8×8 pz	20: guarnizione metallica ×8 pz	21: Clip della testina di spruzzatura×1
22: valvola atmosferica × 1 pezzo	23: Valvola di pressione × 1 pezzo

ISTRUZIONI

Consigli per la sicurezza e la cura

ÿ Verificare di disporre di tutti i componenti e gli strumenti elencati nelle pagine seguenti.

ÿ Rimuovere tutti gli accessori dai sacchetti di plastica e separarli nei loro gruppi.

ÿ Tenere i bambini e gli animali lontani dall'area di lavoro, piccole parti potrebbero soffocare ingoiato.

ÿ Assicurati di avere spazio sufficiente per disporre le parti prima di iniziare.

ÿ Parti dell'assemblaggio saranno più facili con 2 persone.

ÿ È necessario acquistare i propri strumenti a pressione per pressurizzare il serbatoio dell'acqua.

ÿ La valvola atmosferica deve essere rimossa dal serbatoio dell'acqua;Riempire l'acqua da

il foro di montaggio della valvola atmosferica e installare la valvola atmosferica dopo l'iniezione di acqua.

ÿ Si consiglia di non conservare più dell'80% dell'acqua nel serbatoio

capacità massima.

IL METODO DI INSTALLAZIONE STANDARD

Fase 1: installazione della valvola ad

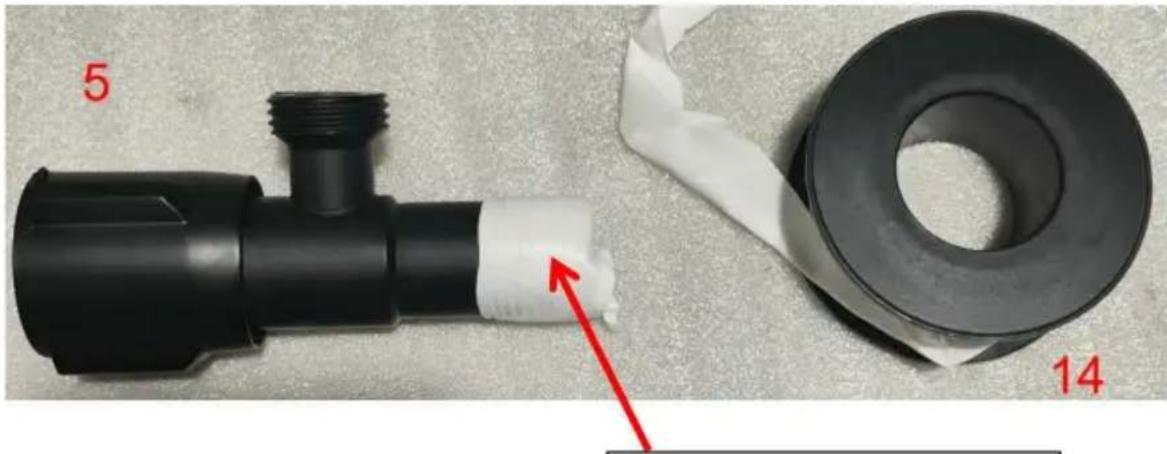

angolo • Avvolgere 2-3 giri di nastro adesivo grezzo sulla filettatura della valvola ad angolo.

nastro adesivo grezzo

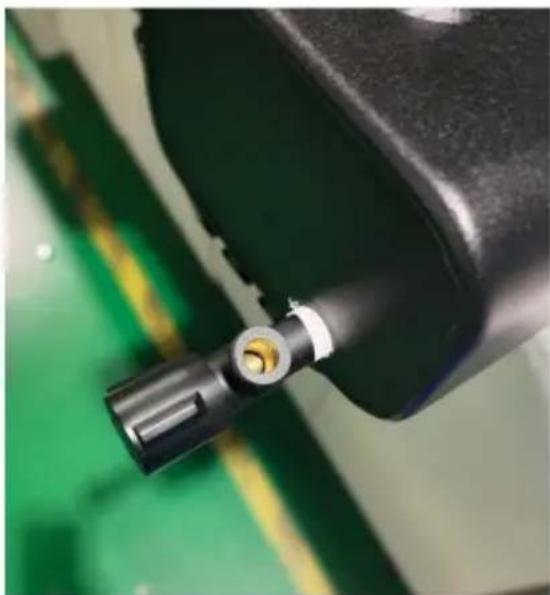

• Installare le due valvole angolari su ciascun lato del serbatoio dell'acqua.

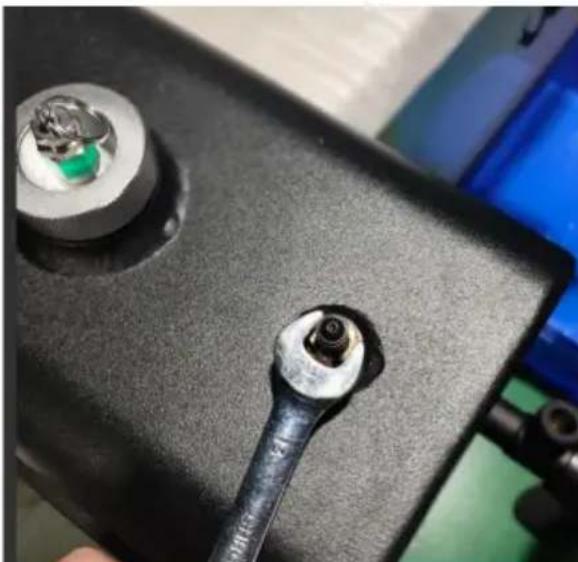

Passaggio 2: installare la valvola atmosferica 22 e la valvola di pressione 23.

• Installare la valvola atmosferica nel foro filettato nella parte superiore del serbatoio dell'acqua.

- Utilizzare una chiave per l'apertura 13 per avvitare la valvola di pressione 23 nella parte superiore del serbatoio.

Passaggio 3: installare l'ugello 3 della pistola ad acqua e l'irrigatore 4;

Avvitare il tubo di espansione 2 nella valvola ad angolo 5.

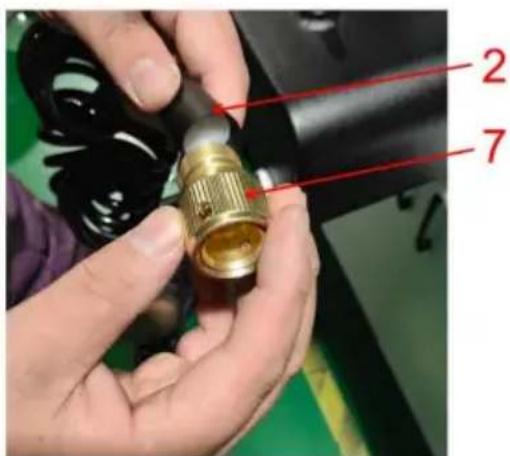

• Installare prima il giunto femmina di smontaggio rapido 7 nel foro della vite del tubo di espansione 2.

2 7

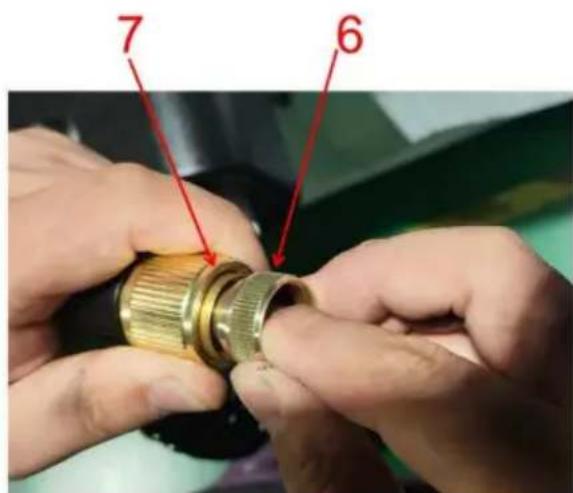

- Il cerchio esterno del successivo giunto di smontaggio rapido femmina 7 viene premuto all'indietro, quindi inserire i set di giunti di smontaggio rapido maschio 6 nella posizione del foro del giunto di smontaggio rapido femmina 7.

7 6

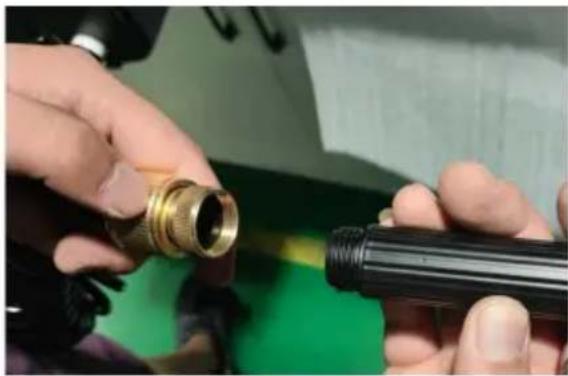

- Avvitare l'ugello della pistola ad acqua 3 nel foro della vite del giunto di smontaggio rapido maschio 6

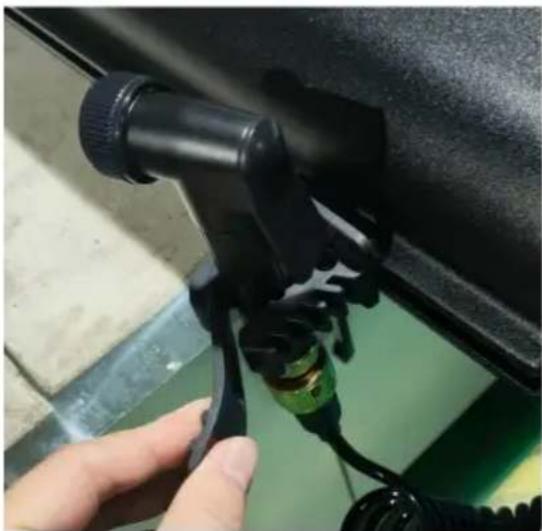

- Posizionare la clip della testina di spruzzatura 21 nella fessura laterale del serbatoio dell'acqua e serrare le filettature sulla clip della testina di spruzzatura 21 utilizzando la chiave esagonale interna S4.

• Installare l'ugello della pistola ad acqua 3 sulla clip della testina di spruzzo 21 e stringere la cinghia di montaggio della clip per stabilizzare l'ugello della pistola ad acqua 3.

- Il cerchio esterno del successivo giunto di smontaggio rapido femmina 7 viene spinto indietro. Dopo aver estratto l'ugello della pistola ad acqua 3, inserire la doccia 4 nel giunto di smontaggio rapido femmina 7.

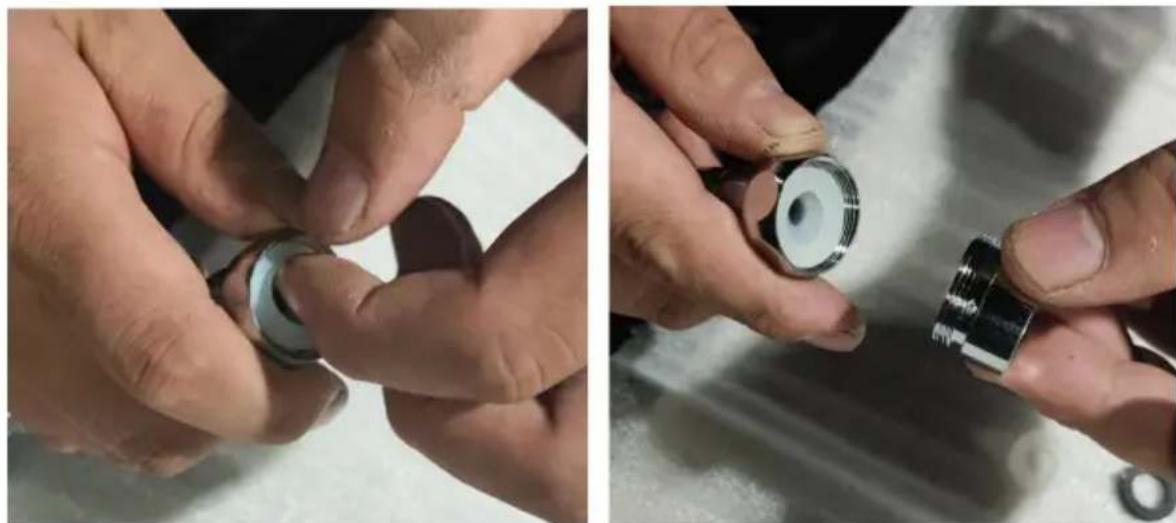

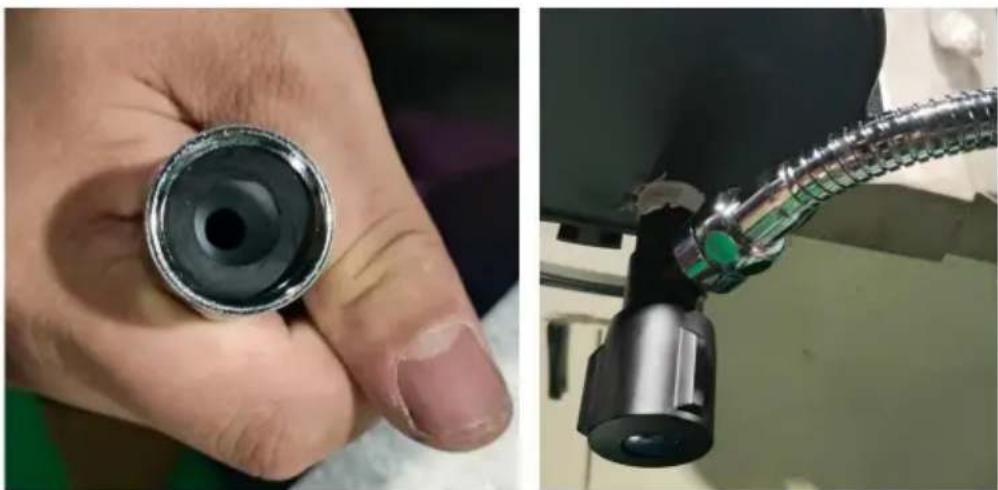

Posizionare la guarnizione in silicone bianco nell'estensione del rubinetto 8 e avvitare il manicotto sigillante in plastica elettrolitica 13 nell'estensione del rubinetto 8.

- Posizionare la guarnizione in silicone nero nel manicotto sigillante in plastica elettrolitica13 e avvitare l'estensione del rubinetto nella valvola ad angolo 5.

Passo 5: Il serbatoio dell'acqua 1 è montato sulla staffa superiore del auto.

La barra trasversale ovale è montata: posizionare il serbatoio dell'acqua 1 sul supporto del tetto dell'auto e inserire il bullone a T tipo M8×65 17 nella scanalatura a T sul fondo dell'acqua

cisterna; un bullone è distribuito su ciascun lato della barra orizzontale ovale;metti il

La lamiera di installazione dell'asta orizzontale 15 nel bullone, quindi nella guarnizione metallica 20 e infine serrare il dado pino M8 19;

Fissare allo stesso modo l'altra estremità del serbatoio dell'acqua alla barra ovale del tetto.

Modalità di montaggio su barra orizzontale quadrata: posizionare il serbatoio dell'acqua 1 sul supporto della vettura sul tetto e inserire il bullone a T di tipo M8×45 18 nella scanalatura a T sul fondo del serbatoio dell'acqua; un bullone è distribuito su ciascun lato della barra orizzontale quadrata; inserire la lamiera di installazione del telaio portabagagli 16 nel bullone, quindi nella guarnizione metallica 20 e infine serrare il dado M8 19;

Fissare allo stesso modo l'altra estremità del serbatoio dell'acqua alla barra ovale del tetto.
