ZBIORNIK NA WODĘ DO BAGAŻNIKA DACHOWEGO

MODEL:YK-SX-20L/YK-SX-15L/YK-SX-26L/YK-SX-30L

Nadal dokładamy wszelkich starań, aby zapewnić Państwu narzędzia w konkurencyjnej cenie. „Zaoszczędź o połowę”, „o połowę ceny” lub inne podobne wyrażenia używane przez nas przedstawiają jedynie szacunkową oszczędność, jaką możesz zyskać kupując u nas określone narzędzia w porównaniu z głównymi najlepszymi markami i niekoniecznie oznaczają uwzględnienie wszystkich kategorii oferowanych narzędzi przez nas. Przypominamy, abyś podczas składania zamówienia u nas dokładnie sprawdził, czy faktycznie oszczędzasz połowę w porównaniu z czołowymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

ZBIORNIK NA WODĘ DO BAGAŻNIKA DACHOWEGO

Modelu:YK-SX-20L/YK-SX-15L/YK-SX-26L/YK-SX-30L

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Zapraszamy do kontaktu z nami:

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

To jest oryginalna instrukcja. Przed przystąpieniem do obsługi prosimy o dokładne zapoznanie się ze wszystkimi instrukcjami. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu zależy od produktu, który otrzymałeś. Proszę wybaczyć nam, że nie będziemy ponownie informować Państwa, jeśli pojawią się jakieś aktualizacje technologii lub oprogramowania naszego produktu.

INSTRUKCJE BEZPIECZEŃSTWA

1. Przed użyciem bagażnika dachowego należy uważnie przeczytać i zrozumieć niniejszą instrukcję Zbiornik na wodę.
2. Instalację powinna przeprowadzić osoba dorosła, a dzieci nie powinny z niej korzystać bez nadzoru.
3. Upewnij się, że zbiornik na wodę w bagażniku dachowym jest dobrze zainstalowany, w przeciwnym razie nie może spaść i spowodować obrażenia u ludzi.
4. Regularnie sprawdzaj i dokręcaj wspornik montażowy. Również podczas jazdy po nierównej nawierzchni drogach, zawsze zatrzymaj się, aby sprawdzić i dokręcić wspornik montażowy. W przeciwnym razie może spowodować wypadnięcie zbiornika z pojazdu podczas jazdy lub spowodować wypadek. To może spowodować uszkodzenie, obrażenia lub śmierć zbiornika wody, pojazdu lub innych pojazdów.
   Nie ponosimy odpowiedzialności za jakiekolwiek szkody lub obrażenia spowodowane odłączeniem zbiornik na wodę z pojazdu.
5. Nie pozostawiaj wody w zbiorniku na wodę bagażnika dachowego o ujemnych temperaturach może uszkodzić Twój sprzęt. Nie należy dodawać środka przeciw zamarzaniu do pojazdów kempingowych! Upewnij się, że zbiornik na wodę został opróżniony w warunkach oblodzenia.
6. W samochodach wyposażonych w zbiornik na wodę w bagażniku dachowym nie należy korzystać z myjni automatycznej maszyna. Przed wjazdem do myjni automatycznej należy zdemontować bagażnik dachowy Zbiornik na wodę z pojazdu, aby uniknąć uszkodzenia pojazdu i bagażnika dachowego Zbiornik na wodę.
7. Nie pij wody ze zbiornika
8. Temperatura robocza zbiornika wody: 0 °C -60 °C, ciśnienie robocze zbiornika wody: mniej niż 3 bary.
9. Do zbiornika wody w bagażniku dachowym dołączone są ostrzeżenia dotyczące bezpieczeństwa, co jest dla Ciebie ważne musi przestrzegać niniejszych protokołów bezpieczeństwa podczas obsługi zbiornika wody w bagażniku dachowym

LISTA PARAMETRÓW

Model	YK-SX-20L YK-SX-15L YK-SX-26L YK-SX-30L
Tom	17L	15L	26L	30L
Wartość rozładowania ciśnienia 2,7-3bar		2,7-3 bary	2,7-3 bary	2,7-3 bary
Zamontuj poziomy drążek odległość (AA)	1080mm	810mm 1420mm 1630mm
Szerokość poprzeczki (BB)	130mm	130mm 130mm 130mm

A-A B-B

Lista części

1: zbiornik na wodę × 1 szt	2: Wąż rozprężny× 1 szt. 3:	Pistolet na wodę dysza×1 szt
4: zraszacz×1 szt	5: zawór kątowy×2szt	6: Mężczyzna Szybki złącze do demontażu×1 szt
7: samica Szybka złącze do demontażu×1 szt	8: Przedłużenie kranu × 1 szt	9: ∅20×2mm Silikon uszczelka×1 szt
10: ∅20×2,5 mm Silikon uszczelka×1 szt	11: ∅20×3,5 mm Silikon uszczelka×1 szt	12: Uszczelka z tworzywa sztucznego okładka×1 szt
13: Galwanizowana tuleja uszczelniająca z tworzywa sztucznego × 1 szt	14: surowy klej taśma×1 szt	15: Pręt poziomy arkusz instalacyjny×2szt
16: Rama bagażu arkusz instalacyjny×2	17: Śruba M8×65 typu T×4 szt	18: Śruba M8×45 typu T×4szt
19: Orzech sosnowy M8×8szt	20: uszczelka metaliczna × 8szt	21: Zacisk głowicy natryskowej×1
22: zawór atmosferyczny × 1 szt. 23: Zawór ciśnieniowy × 1 szt

INSTRUKCJE

Wskazówki dotyczące bezpieczeństwa i pielęgnacji

Sprawdź, czy masz wszystkie komponenty i narzędzia wymienione na kolejnych stronach.

Wyjmij wszystkie elementy z plastikowych torebek i podziel je na grupy.

Trzymaj dzieci i zwierzęta z dala od miejsca pracy, ponieważ małe części mogą się udławić połknięty.

Przed rozpoczęciem upewnij się, że masz wystarczająco dużo miejsca na ułożenie części.

Montaż części będzie łatwiejszy w przypadku 2 osób.

Musisz kupić własne narzędzia ciśnieniowe, aby zwiększyć ciśnienie w zbiorniku wody.

Zawór atmosferyczny należy wyjąć ze zbiornika wody; Napełnić wodą otwór montażowy zaworu atmosferycznego i zainstaluj zawór atmosferyczny po wstrzyknięciu wody.

Zaleca się, aby w zbiorniku nie było więcej niż 80% wody maksymalna pojemność.

STANDARDOWA METODA MONTAŻU

Krok 1: Zamontuj zawór kątowy •

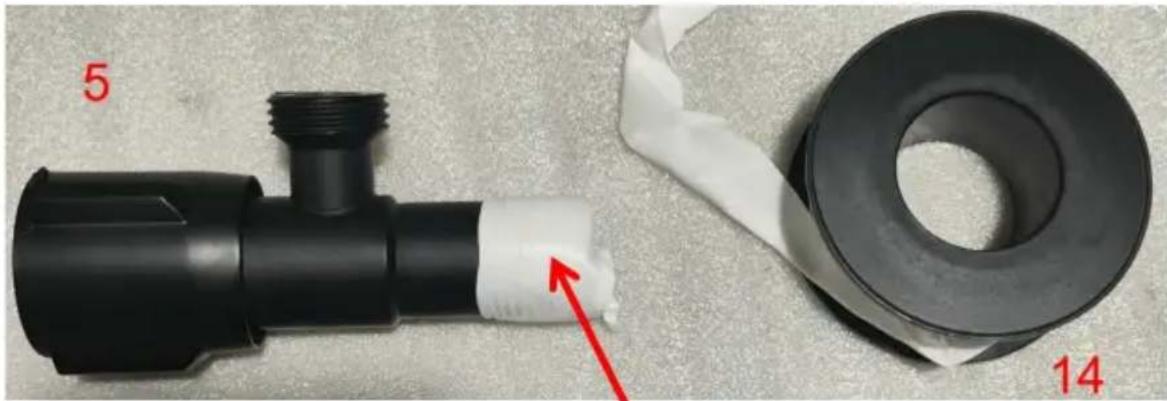

Owiń 2-3 razy surową taśmę klejącą na gwincie zaworu kątowego.

surowa taśma klejąca

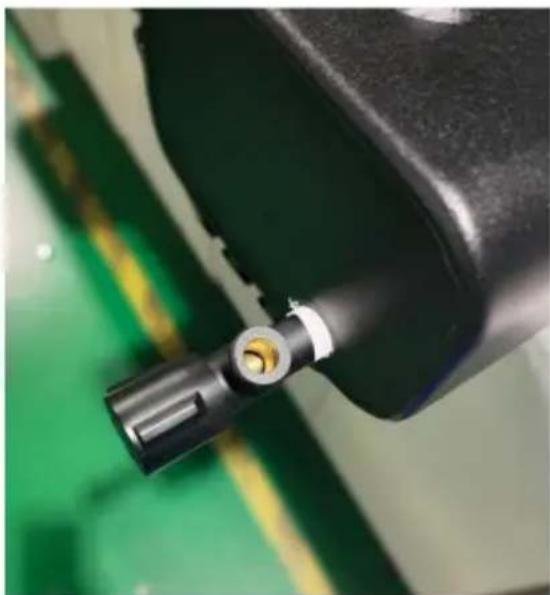

- Zamontuj dwa zawory narożne po obu stronach zbiornika wody.

Krok 2: Zainstaluj zawór atmosferyczny 22 i zawór ciśnieniowy 23.

- Zamontować zawór atmosferyczny na gwintowanym otworze w górnej części zbiornika wody.

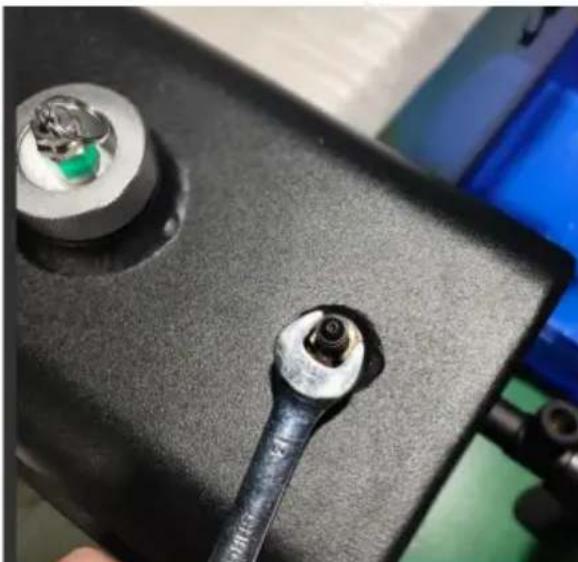

- Za pomocą klucza do otworu 13 przykręcić zawór ciśnieniowy 23 do górnej części zbiornika.

Krok 3: Zainstaluj dyszę pistoletu na wodę 3 i zraszacz 4; • Wkręcić wąż rozprężny 2 w zawór kątowy 5.

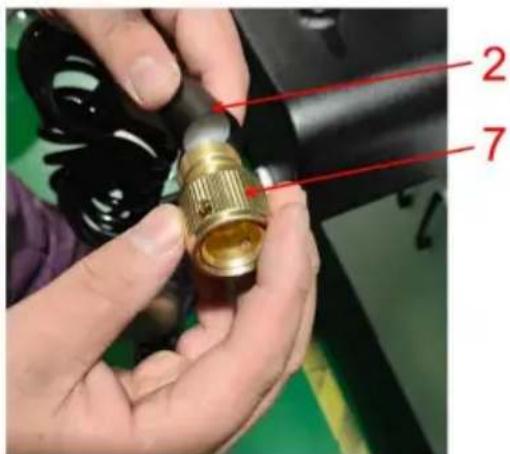

- Najpierw zainstaluj złącze żeńskie do szybkiego demontażu 7 w otworze na śrubę węża rozprężnego 2.

2 7

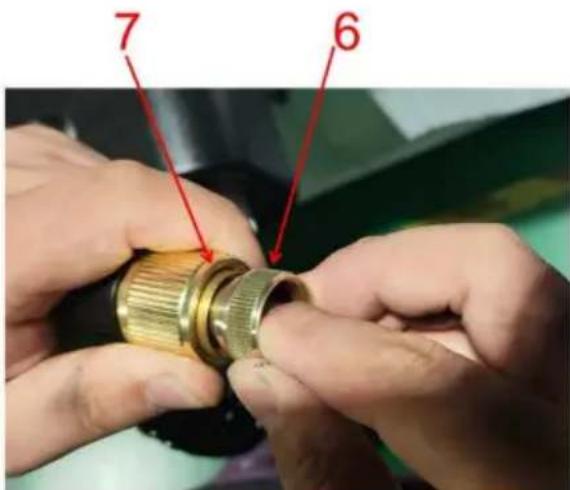

- Zewnętrzny okrąg kolejnego żeńskiego złącza szybkiego demontażu 7 jest wciskany z powrotem, a następnie umieszcza się zestawy męskiego szybkiego demontażu 6 w otworze żeńskiego złącza szybkiego demontażu 7.

7 6

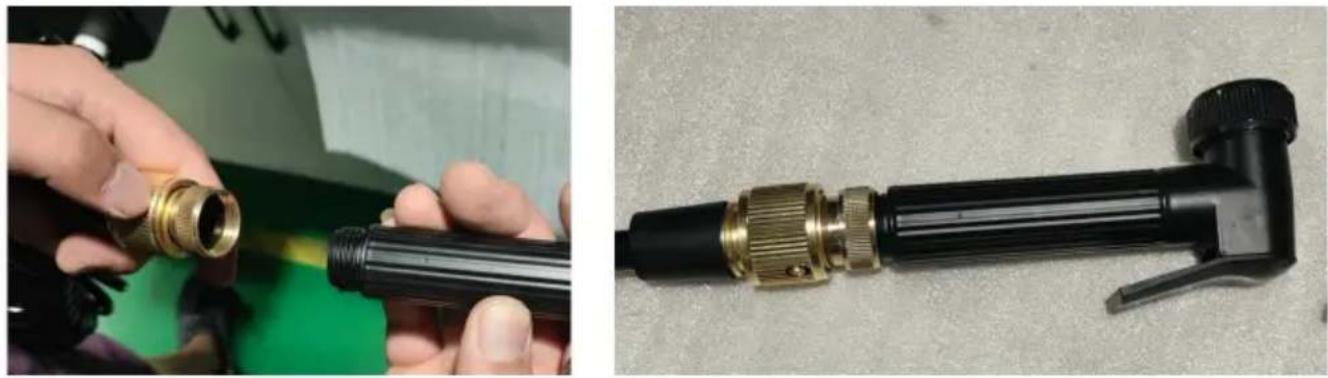

- Wkręć dyszę pistoletu na wodę 3 w otwór na śrubę męskiego złącza szybkiego demontażu 6

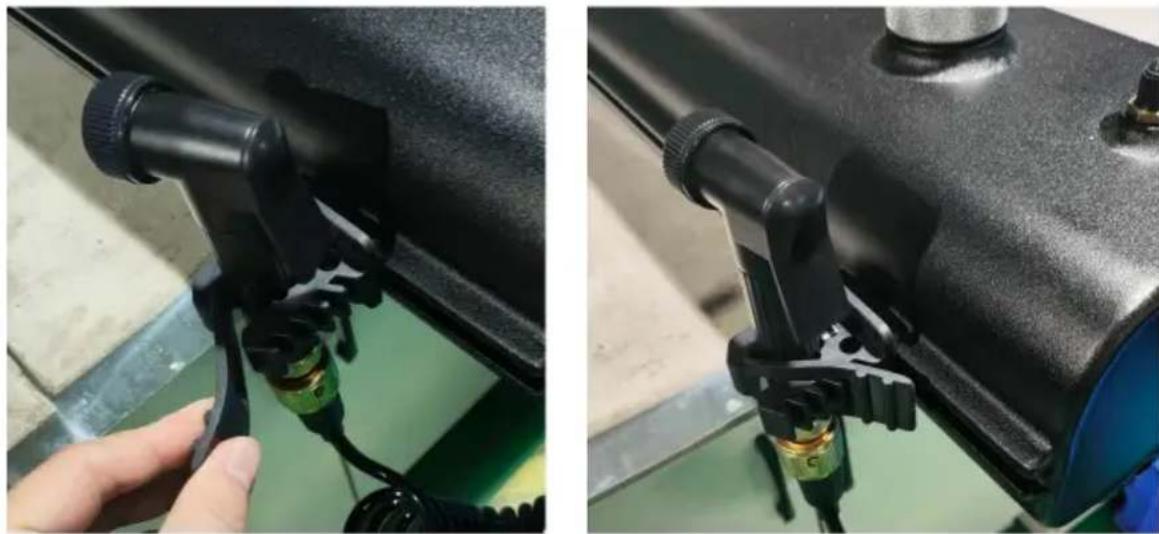

- Umieść zacisk głowicy rozpylającej 21 w bocznej szczelinie zbiornika wody i dokręć gwinty zacisku głowicy rozpylającej 21 za pomocą wewnętrznego klucza sześciokątnego S4.

- Zamontuj dyszę pistoletu na wodę 3 na zacisku głowicy natryskowej 21 i dokręć pasek mocujący zacisku, aby ustabilizować dyszę pistoletu na wodę 3.

- Zewnętrzny okrąg kolejnego żeńskiego złącza szybkiego demontażu 7 jest wciśnięty. Po wyciągnięciu dyszy pistoletu na wodę 3 włóż natrysk 4 do żeńskiego złącza szybkiego demontażu 7.

Krok 4: Zainstaluj przedłużacz kranu 8 • Umieść białą uszczelkę silikonową w przedłużaczu kranu 8 i wkręć galwaniczną tulejkę uszczelniającą 13 z przedłużacza kranu 8.

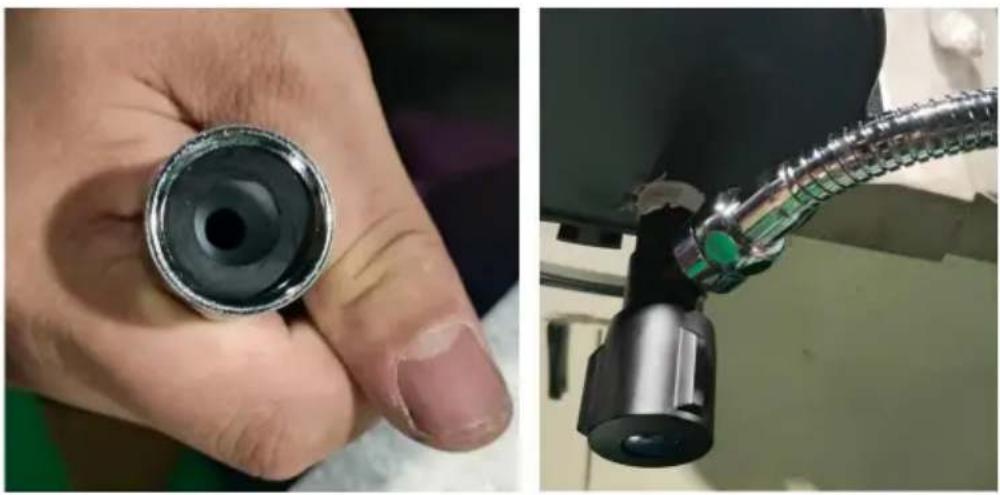

- Umieścić czarną uszczelkę silikonową w tulei uszczelniającej z galwanizowanego tworzywa sztucznego 13 i wkręcić przedłużkę kranu w zawór kątowy 5.

Krok 5: Zbiornik na wodę 1 montuje się na górnym wsporniku

samochód.

Montujemy poprzeczkę owalną: Umieść zbiornik na wodę 1 na wsporniku samochodu dachowego i włóż śrubę T M8×65 typu T 17 w rowek typu T na dnie zbiornika wodnego

zbiornik; jedna śruba jest rozmieszczona po każdej stronie owalnego poziomego paska;umieścić

Poziomy pręt montażowy 15 należy wkręcić w śrubę, następnie w metalową uszczelkę 20, a na koniec dokręcić nakrętkę sosnową M8 19;

W ten sam sposób drugi koniec zbiornika na wodę przymocuj do owalnej belki dachu.

Tryb montażu na kwadratowej poziomej belce: Umieść zbiornik na wodę 1 na wsporniku samochodu dachowego i włóż śrubę T typu T M8×45 18 w rowek typu T na dnie zbiornika na wodę; jedna śruba jest rozmieszczona po każdej stronie kwadratowego poziomego pręta; w śrubę włóż arkusz montażowy ramy bagażnika 16, następnie w uszczelkę metalową 20, a na koniec dokręć nakrętkę sosnową M8 19;

W ten sam sposób drugi koniec zbiornika na wodę przymocuj do owalnej belki dachu.
