INSTRUKCJA OBSŁUGI C10-4 Vevor

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

BAGAŻNIK DACHOWY NA KAYAK

MODEL: C10-2 / C10-4

Nadal dokładamy wszelkich starań, aby zapewnić Państwu narzędzia w konkurencyjnej cenie. „Zaoszczędź o połowę”, „o połowę ceny” lub inne podobne wyrażenia używane przez nas przedstawiają jedynie szacunkową oszczędność, jaką możesz zyskać kupując u nas określone narzędzia w porównaniu z głównymi najlepszymi markami i niekoniecznie oznaczają uwzględnienie wszystkich kategorii oferowanych narzędzi przez nas. Przypominamy, aby podczas składania zamówienia u nas dokładnie sprawdzić, czy faktycznie oszczędzasz połowę w porównaniu z czołowymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

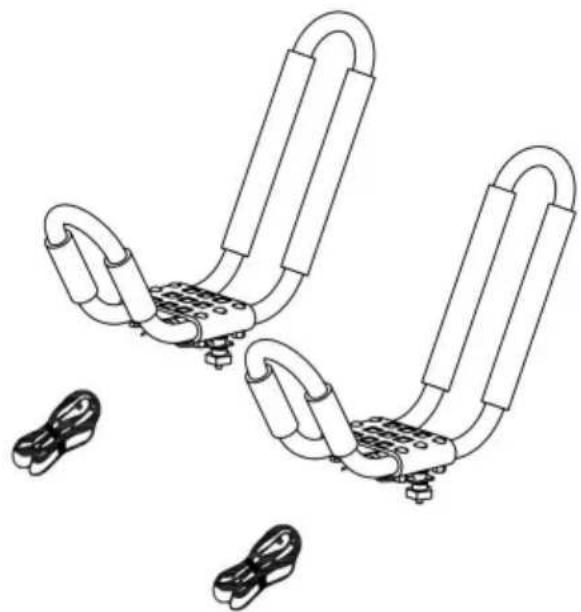

BAGAŻNIK DACHOWY NA KAYAK

C10-2 Q10-4

*Wskazówka: Aby można było z niego korzystać, Twój samochód musi być wyposażony w bagażnik dachowy.

POTRZEBUJE POMOCY? SKONTAKTUJ SIĘ Z NAMI!

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Śmiało możesz się z nami skontaktować:

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

To jest oryginalna instrukcja. Przed przystąpieniem do obsługi prosimy o dokładne zapoznanie się ze wszystkimi instrukcjami. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu zależy od produktu, który otrzymałeś. Proszę wybaczyć nam, że nie będziemy ponownie informować Państwa, jeśli pojawią się jakieś aktualizacje technologii lub oprogramowania naszego produktu.

OSTRZEŻENIE:

Przeczytaj i zrozum całą niniejszą instrukcję przed montażem, instalacją,

obsługi lub serwisowania tego produktu. Niezastosowanie się do tych ostrzeżeń i

instrukcji może spowodować śmierć, obrażenia ciała lub uszkodzenie cennego mienia.

Podczas użytkowania należy przestrzegać wszystkich wymagań Departamentu Transportu (DOT).

ten produkt. Użyj lin i elementów mocujących, aby bezpiecznie utrzymać cały ładunek na miejscu.

Nie przeciążaj bagażnika dachowego. Nigdy nie przekraczaj maksymalnego udźwigu

o wadze 150 funtów.

Przed i po każdym użyciu sprawdź, czy cały sprzęt jest dobrze zamocowany

zabezpieczone. Regularnie sprawdzaj pod kątem uszkodzeń. W przypadku stwierdzenia postrzępienia lub zniekształcenia,

natychmiast zaprzestać używania.

Przed przystąpieniem do pracy upewnij się, że silnik pojazdu jest wyłączony, a hamulec postojowy jest zaciągnięty

załadunku lub rozładunku bagażnika dachowego na kajak.

Nie używać do trzymania lub krępowania ciężaru ludzi lub zwierząt w jakikolwiek sposób. Podczas

pracy kieruj się zdrowym rozsądkiem. Zachowaj czujność i koncentrację podczas ustawiania

i korzystaj z bagażnika dachowego na kajak. Nigdy nie pracuj będąc pod wpływem

alkohol, narkotyki czy leki. Podczas

montażu i użytkowania bagażnika dachowego na kajak utrzymuj miejsce pracy w czystości

i dobrze oświetlony. Trzymaj widzów i dzieci z dala od obszaru pracy.

RYZYKO ZADŁAWIENIA — Małe części. Nie dla dzieci poniżej 3 lat.

ZACHOWAJ TĘ INSTRUKCJĘ

PARAMETRY PRODUKTU

Model		Q10-4C10-2
Materiał	Stal stopowa i nylon	Stal stopowa i nylon
Kolor	Czarny	Czarny
Ładowność	150 funtów	150 funtów
Ilość części	2 Zestaw	4 Zestaw

LISTA CZĘŚCI

Rozpakowując ten produkt, sprawdź, czy wymienione poniżej części są wymienione

są dołączone i dokładnie sprawdź, czy nie wystąpiły jakiekolwiek uszkodzenia

podczas transportu. Jeśli brakuje jakiejś części lub jest ona uszkodzona, nie próbuj tego robić montować lub używać produktu.

NIE	ZDJĘCIE	CZEŚCIOWE IMIĘ	C10-2	Q10-4
1		Przewoźnik	2 szt. 4 szt
2		Podkładka sprężysta M8	4 szt. 8 szt
3		Nawias	2 szt. 4 szt
4		Plastikowa nakrętka M8	4 szt. 8 szt
5		Nakrętka M8	4 szt. 8 szt
6		Podkładka M8	8 SZT. 16 SZT
7		Śruba nośna M8 x 80	4 szt. 8 szt
8		Klucz S14	1 szt. 1 szt
9		Przywiązać	2 szt. 4 szt

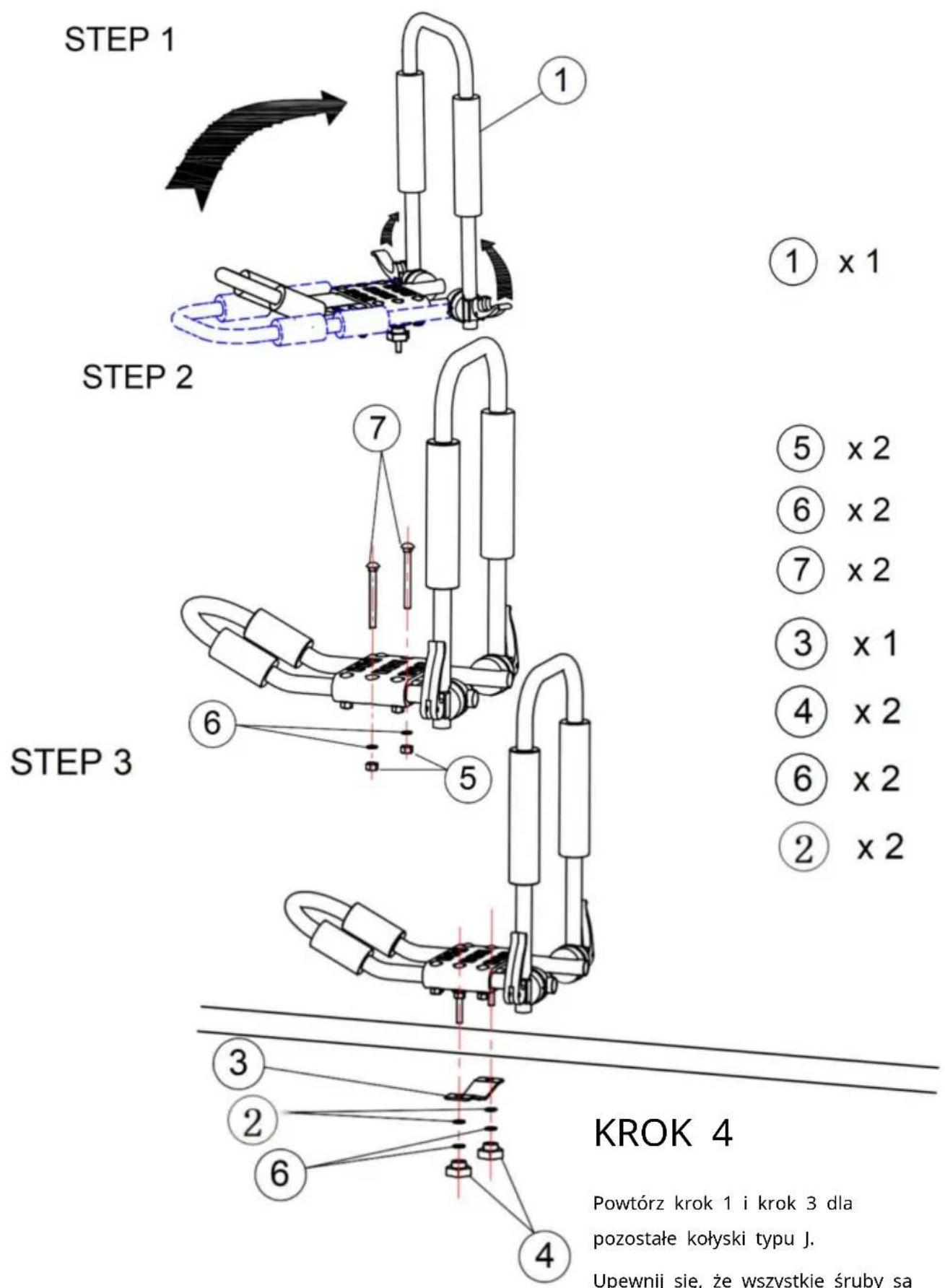

INSTRUKCJA MONTAŻU I OBSŁUGI

KROK 4

Powtórz krok 1 i krok 3 dla

pozostałe kołyski typu J.

Upewnij się, że wszystkie śruby są

zablokowany.

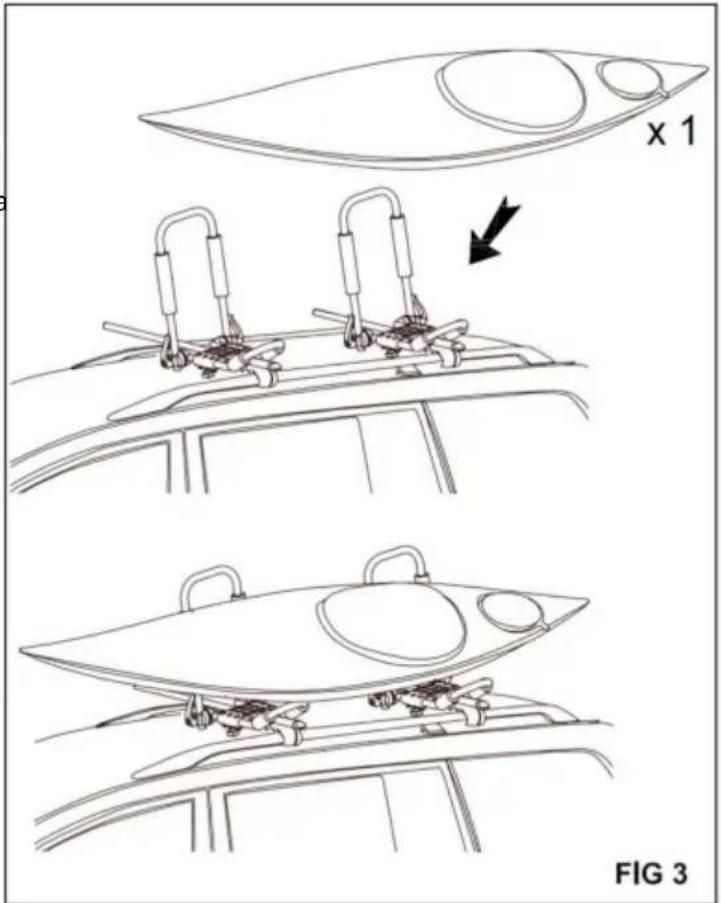

KROK 5

Z pomocą drugiej osoby załaduj kajak na dach samochodu i wyśrodkuj kajak pomiędzy dwoma kołyskami typu J. Upewnij się, że kokpit jest skierowany w Twoją stronę. Zobacz rysunek 3.

x 1 FIG 3

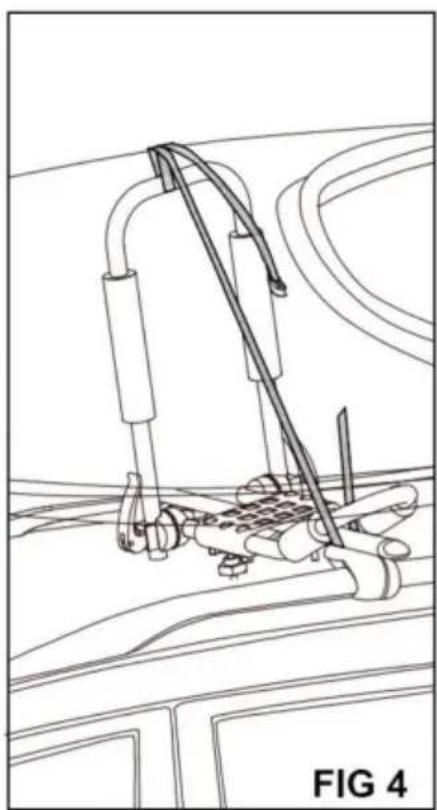

KROK 6

Poprowadź wolny koniec pasek (9#) wokół górnej części dłuższych ramion kołyski J.

Pociągnij i poprowadź oba koniec klamry i wolny koniec paska (9#) nad kajakiem.

Pociągnij za darmo

koniec paska (9#) aż do końca klamry

umieszczony w połowie wysokości boku kajaka.

Przeciągnij wolny koniec paska (9#) w dół i pod

poprzeczką. Zobacz rysunek 4.

Naciśnij klamrę i przełoż wolny koniec przez sprzączkę. Pociągnij w dół wolny koniec, aby chwycić nadmiar paska, aby uniknąć nadmiernego trzepotania paska na wietrze.

KROK 7

Powtórz krok 5 i krok 6 dla pozostałych kajaków.
