BEDIENUNGSANLEITUNG C10-4 Vevor

Linkenheim-Hochstetten, Germany

[e-mail]

[phone]

Made In China

VEVOR®

TOUGH TOOLS, HALF PRICE

Technischer Support und E-Garantiezertifikat www.vevor.com/support

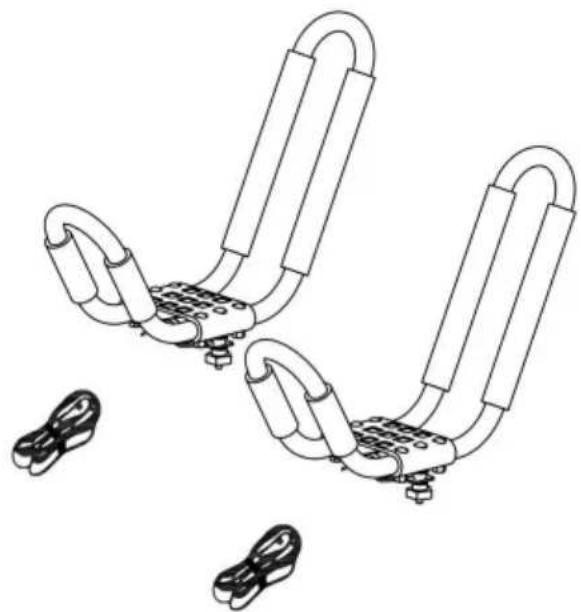

Kajak-Dachträger

MODEL:C10-2 / C10-4

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche von uns verwendete Ausdrücke stellen lediglich eine Schätzung der Einsparungen dar, die Sie durch den Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Top-Marken erzielen könnten, und bedeuten nicht unbedingt, dass alle angebotenen Werkzeugkategorien abgedeckt werden von uns. Bitte prüfen Sie bei Ihrer Bestellung sorgfältig, ob Sie im Vergleich zu den Top-Marken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

Kajak-Dachträger

C10-2 Q10-4

*Tipp: Ihr Auto muss über einen Dachträger verfügen, um verwendet werden zu können.

BRAUCHEN SIE HILFE? KONTAKTIERE UNS!

Haben Sie Fragen zum Produkt? Benötigen Sie technische Unterstützung? Sie können uns gerne kontaktieren:

Technischer Support und E-Garantiezertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Bedienungsanleitungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Aussehen des Produkts hängt von dem Produkt ab, das Sie erhalten haben. Bitte entschuldigen Sie, dass wir Sie nicht erneut informieren, wenn es zu unserem Produkt technische oder Software-Updates gibt.

WARNUNG:

ÿ Lesen und verstehen Sie dieses gesamte Handbuch, bevor Sie es zusammenbauen, installieren,

Bedienung oder Wartung dieses Produkts. Nichtbeachtung dieser Warnungen und

Die Nichtbeachtung dieser Anweisungen kann zum Tod oder zu Verletzungen führen oder wertvolles Eigentum beschädigen.

ÿ Halten Sie bei der Verwendung alle Anforderungen des Department of Transportation (DOT) ein

dieses Produkt. Verwenden Sie Seile und Zurrgurte, um die gesamte Ladung sicher an Ort und Stelle zu halten. Ä Überlasten Sie den Dachträger nicht. Überschreiten Sie niemals die maximale Gewichtskapazität von 150 Pfund.

ÿ Überprüfen Sie vor und nach jedem Gebrauch, ob alle Teile fest sitzen

gesichert. Überprüfen Sie es regelmäßig auf Schäden. Wenn Ausfransungen oder Verformungen festgestellt werden,

Stellen Sie die Verwendung sofort ein.

Stellen Sie vorher sicher, dass der Motor des Fahrzeugs ausgeschaltet und die Feststellbremse angezogen ist

Be- und Entladen des Kajak-Dachträgers. ä Nicht zum Halten

oder Zurückhalten des Gewichts von Menschen oder Tieren verwenden. Ä Nutzen Sie bei der Arbeit Ihren

gesunden Menschenverstand. Bleiben Sie beim Einstellen wachsam und konzentriert

Aufbau und Verwendung des Kajak-Dachträgers. Arbeiten Sie niemals unter dem Einfluss von

Alkohol, Drogen oder Medikamente. ä Halten

Sie den Arbeitsbereich sauber, während Sie den Kajak-Dachträger zusammenbauen und verwenden

und gut beleuchtet. Halten Sie Zuschauer und Kinder vom Arbeitsbereich fern.

ÿ Erstickungsgefahr – Kleinteile. Nicht für Kinder unter 3 Jahren.

Bewahren Sie diese Anleitung auf

PRODUKTPARAMETER

Modell	C10-2 Q10-4
Material	Legierter Stahl und Nylon	Legierter Stahl und Nylon
Farbe	Schwarz	Schwarz
Tragfähigkeit	150 Pfund 150 Pfund
Teilemenge	2 Satz	4 Satz

STÜCKLISTE

Überprüfen Sie beim Auspacken dieses Produkts, ob die unten aufgeführten Teile vorhanden sind enthalten sind und überprüfen Sie sorgfältig, ob eventuelle Schäden entstanden sind

während des Transports. Wenn ein Teil fehlt oder beschädigt ist, versuchen Sie es nicht das Produkt nicht zusammenbauen oder verwenden.

NEIN	BILD	TEILNAME	C10-2	Q10-4
1		Träger	2 STÜCK 4	STÜCK
2		Federscheibe M8	4 STÜCK 8	STÜCK
3		Halterung	2 STÜCK 4	STÜCK
4		Kunststoffmutter M8	4 STÜCK 8	STÜCK
5		Mutter M8	4 STÜCK 8	STÜCK
6		Unterlegscheibe M8	8 STÜCK 16	STÜCK
7		Trägerschraube M8 x 80	4 STÜCK 8	STÜCK
8		Schraubenschlüssel S14	1 STÜCK 1	STÜCK
9		Festbinden	2 STÜCK 4	STÜCK

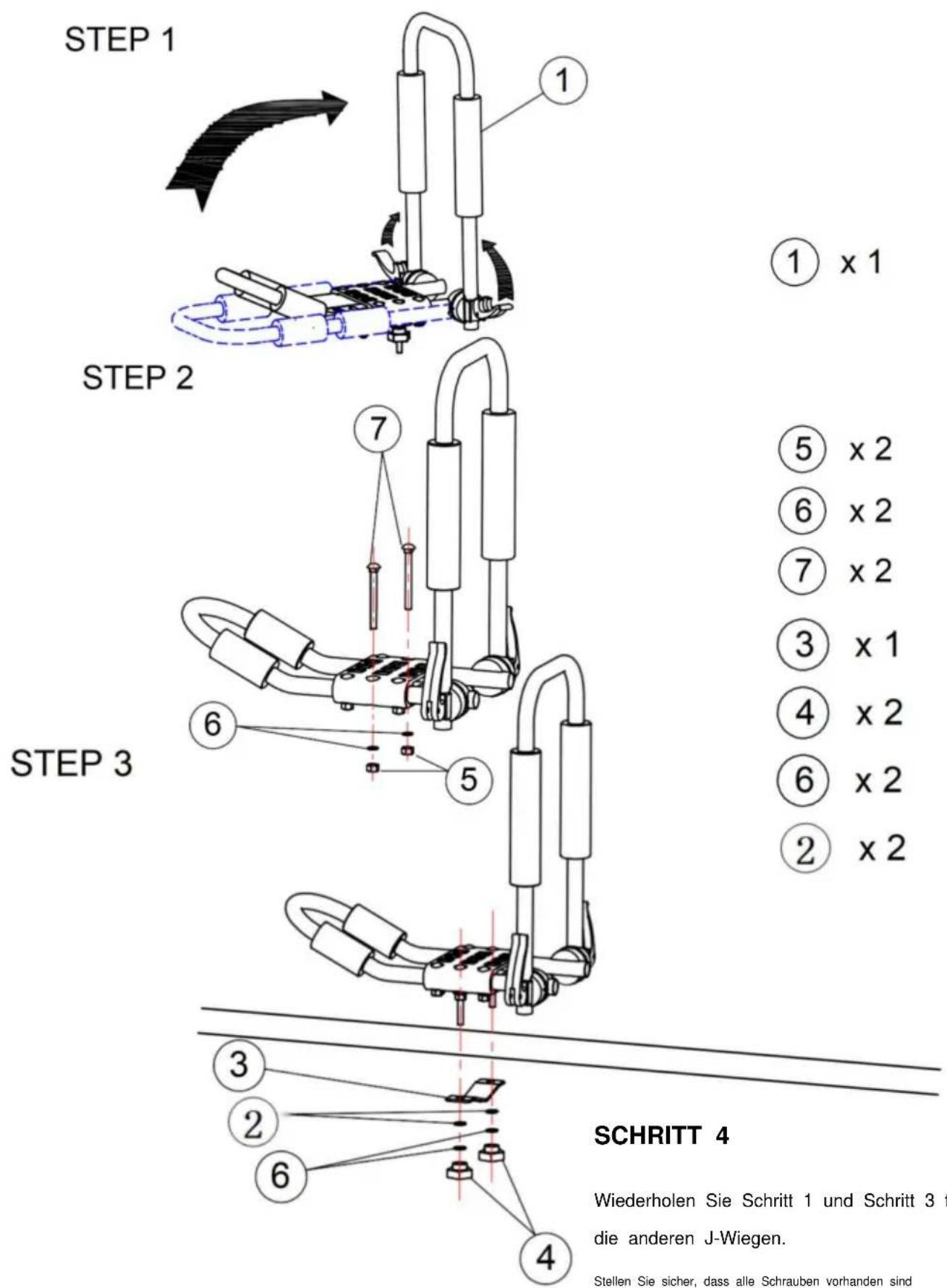

INSTALLATIONS- UND BETRIEBSANLEITUNG

STEP 1 STEP 2 STEP 3 SCHRITT 4 Wiederholen Sie Schritt 1 und Schritt 3 für die anderen J-Wiegen. Stellen Sie sicher, dass alle Schrauben vorhanden sind

SCHRITT 4

Wiederholen Sie Schritt 1 und Schritt 3 für die anderen J-Wiegen.

Stellen Sie sicher, dass alle Schrauben vorhanden sind gesperrt.

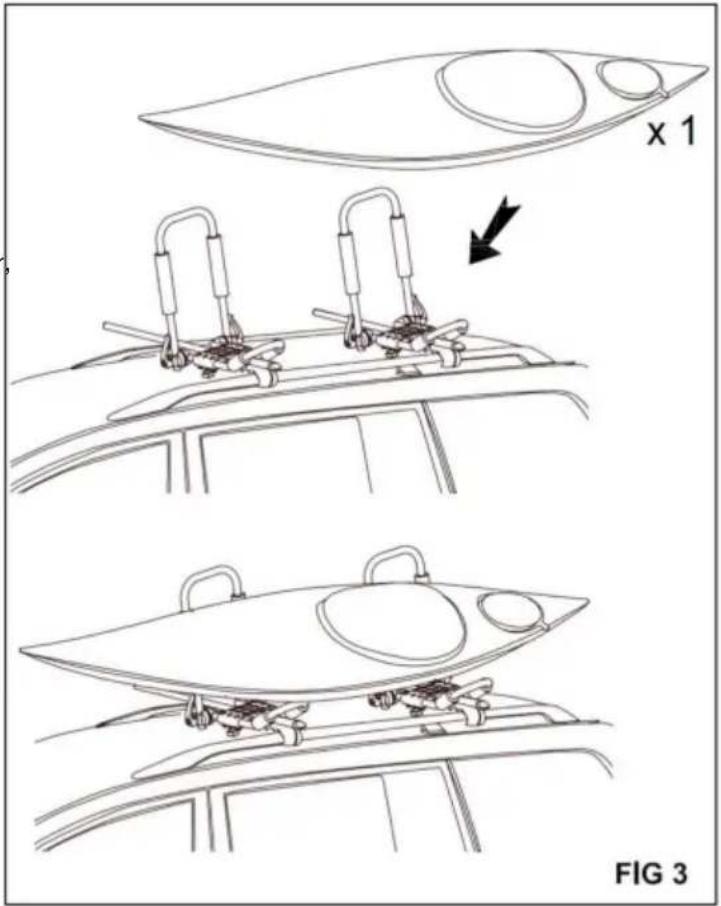

SCHRITT 5

Laden Sie das Kajak mit Hilfe einer anderen Person auf das Autodach und zentrieren Sie das Kajak zwischen den beiden J-Halterungen. Stellen Sie sicher dass das Cockpit in Ihre Richtung zeigt. Siehe Abbildung 3.

x 1 FIG 3

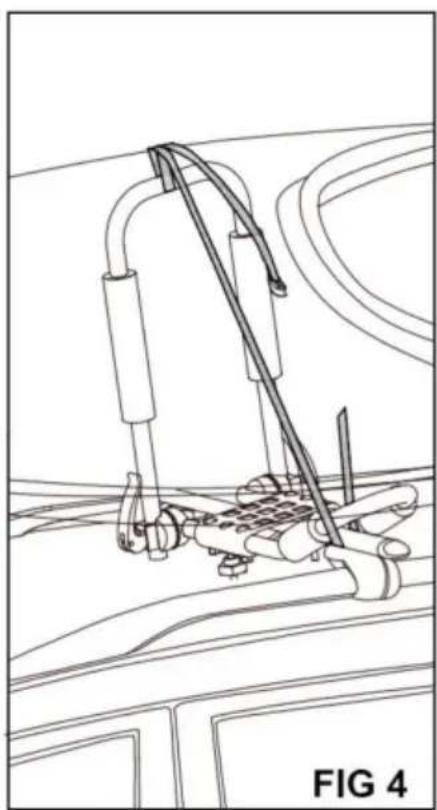

SCHRITT 6

Verlegen Sie das freie Ende von Legen Sie den Riemen (9#) oben um die längeren Arme der J-Halterung.

Ziehen und verlegen Sie beides das Schnallenende und freies Ende des Gurtes (9#) über das Kajak.

Ziehen Sie das freie nach unten Ende des Riemens (9#), bis das Ende der Schnalle sichtbar ist auf halber Höhe der Seite des Kajaks positioniert. Führen Sie das freie Ende des Riemens (9#) nach unten und unter die

Querstange. Siehe Abbildung 4.

Drücken Sie auf die Schnalle und führen Sie das freie Ende durch die Schnalle. Ziehen Sie das freie Ende nach unten, um den überschüssigen Gurt aufzunehmen und zu vermeiden, dass der überschüssige Gurt im Wind flattert.

SCHRITT 7

Wiederholen Sie Schritt 5 und Schritt 6 für die anderen Kajaks.
