BEDIENUNGSANLEITUNG C11-2 Vevor

Linkenheim-Hochstetten, Germany

[e-mail]

[phone]

Made In China

VEVOR®

TOUGH TOOLS, HALF PRICE

Technischer Support und E-Garantiezertifikat www.vevor.com/support

Kajak-Dachträger

MODELL:C11-2

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche von uns verwendete Ausdrücke stellen lediglich eine Schätzung der Einsparungen dar, die Sie durch den Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Top-Marken erzielen könnten, und bedeuten nicht unbedingt, dass alle angebotenen Werkzeugkategorien abgedeckt werden von uns. Bitte prüfen Sie bei Ihrer Bestellung sorgfältig, ob Sie im Vergleich zu den Top-Marken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

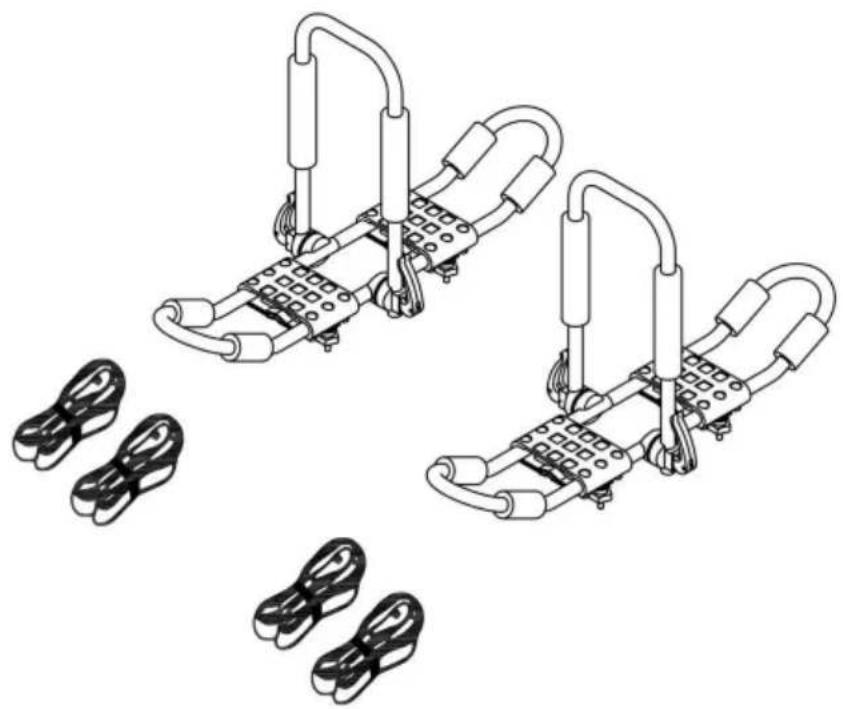

Kajak-Dachträger

MODELL: C11-2

*Tipp: Ihr Auto muss über einen Dachträger verfügen, um verwendet werden zu können.

BRAUCHEN SIE HILFE? KONTAKTIERE UNS!

Haben Sie Fragen zum Produkt? Benötigen Sie technische Unterstützung? Sie können uns gerne kontaktieren:

Technischer Support und E-Garantiezertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Bedienungsanleitungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Aussehen des Produkts hängt von dem Produkt ab, das Sie erhalten haben. Bitte entschuldigen Sie, dass wir Sie nicht erneut informieren, wenn es zu unserem Produkt technische oder Software-Updates gibt.

WARNUNG:

ÿ Lesen und verstehen Sie dieses gesamte Handbuch, bevor Sie es zusammenbauen, installieren,

Bedienung oder Wartung dieses Produkts. Nichtbeachtung dieser Warnungen und

Die Nichtbeachtung dieser Anweisungen kann zum Tod oder zu Verletzungen führen oder wertvolles Eigentum beschädigen.

ÿ Halten Sie bei der Verwendung alle Anforderungen des Department of Transportation (DOT) ein

dieses Produkt. Verwenden Sie Seile und Zurrgurte, um die gesamte Ladung sicher an Ort und Stelle zu halten. ä Überlasten Sie den Dachträger nicht. Überschreiten Sie niemals die maximale Gewichtskapazität von 150 Pfund.

ÿ Überprüfen Sie vor und nach jedem Gebrauch, ob alle Teile fest sitzen

gesichert. Überprüfen Sie es regelmäßig auf Schäden. Wenn Ausfransungen oder Verformungen festgestellt werden,

Stellen Sie die Verwendung sofort ein.

Stellen Sie vorher sicher, dass der Motor des Fahrzeugs ausgeschaltet und die Feststellbremse angezogen ist

Be- und Entladen des Kajak-Dachträgers. ä Nicht zum Halten

oder Zurückhalten des Gewichts von Menschen oder Tieren verwenden. Ä Nutzen Sie bei der Arbeit Ihren

gesunden Menschenverstand. Bleiben Sie beim Einstellen wachsam und konzentriert

Aufbau und Verwendung des Kajak-Dachträgers. Arbeiten Sie niemals unter dem Einfluss von

Alkohol, Drogen oder Medikamente. ä Halten

Sie den Arbeitsbereich sauber, während Sie den Kajak-Dachträger zusammenbauen und verwenden

und gut beleuchtet. Halten Sie Zuschauer und Kinder vom Arbeitsbereich fern.

ÿ Erstickungsgefahr – Kleinteile. Nicht für Kinder unter 3 Jahren.

Bewahren Sie diese Anleitung auf

PRODUKTPARAMETER

Modell	C11-2
Material	Legierter Stahl und Nylon
Farbe	Schwarz
Tragfähigkeit	150 Pfund
Teilemenge	2 Satz

STÜCKLISTE

Überprüfen Sie beim Auspacken dieses Produkts, ob die unten aufgeführten Teile vorhanden sind enthalten und prüfen Sie sorgfältig, ob dabei Schäden entstanden sind

Transit. Wenn ein Teil fehlt oder beschädigt ist, versuchen Sie nicht, das Gerät zusammenzubauen oder zu verwenden Produkt.

NEIN	BILD	TEILNAME	MENGE
1		Träger A	2
2		Träger B	2
3		Halterung	4
4		Kunststoffmutter M8	8
5		Mutter M8	8
6		Unterlegscheibe M8	16
7		Trägerschraube M8 x 80	8
8		Schraubenschlüssel S14	1
9		Festbinden	4
10		Federscheibe M8	8

INSTALLATIONS- UND BETRIEBSANLEITUNG

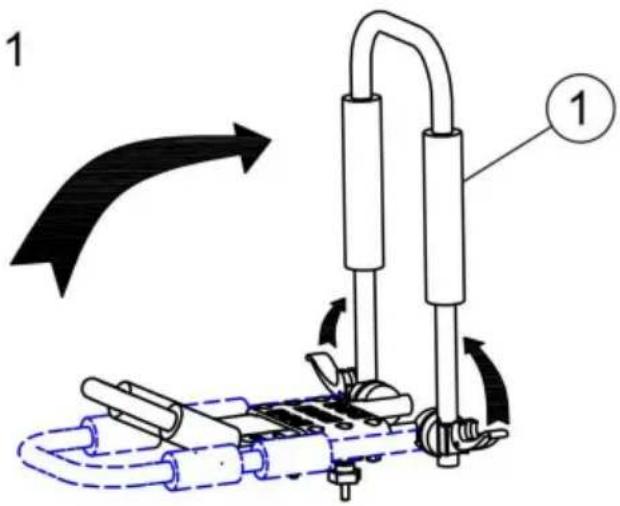

STEP 1

1 ①

① × 1

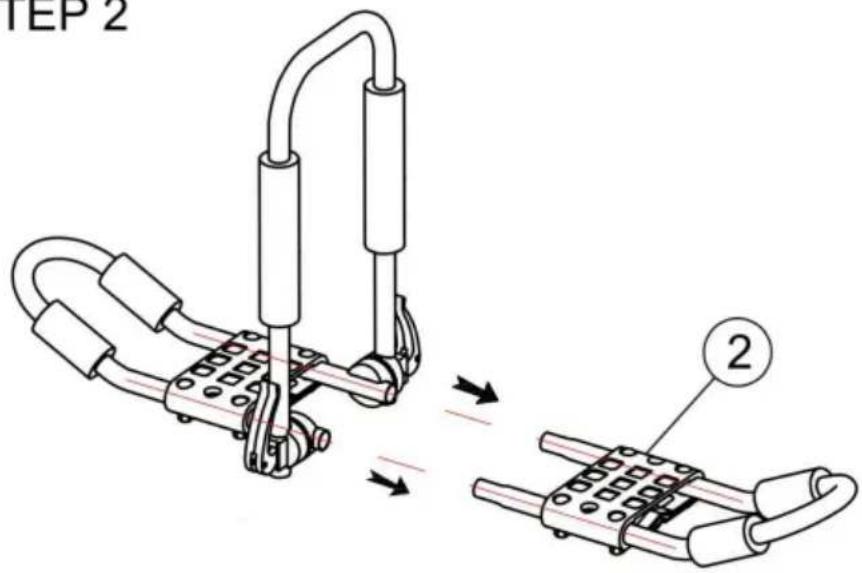

STEP 2

IEP 2 ②

② × 1

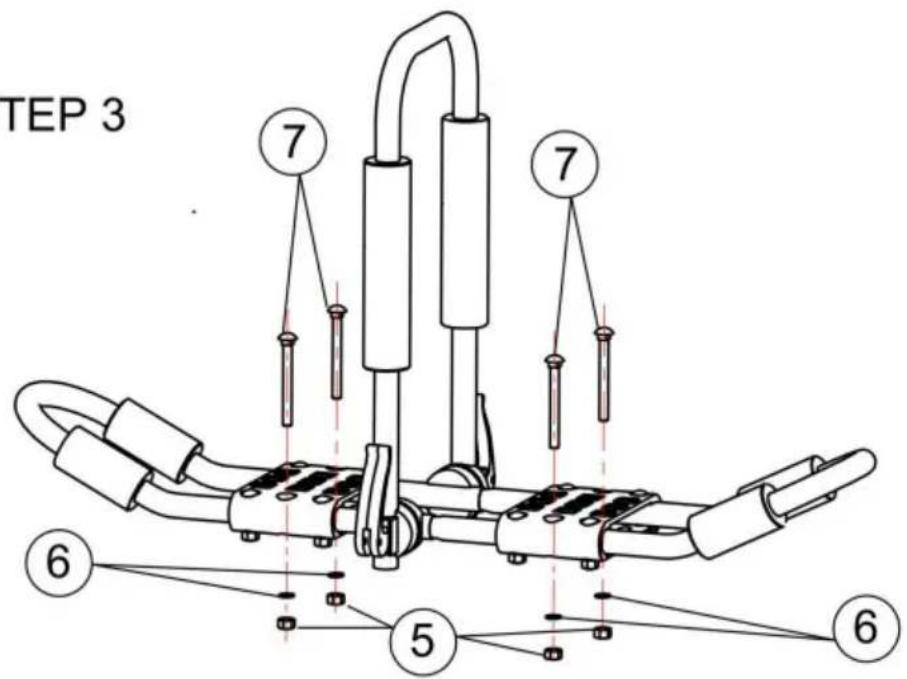

STEP 3

TEP 3 7 7 6 5 6

⑤ × 4
⑥ × 4
⑦ × 4

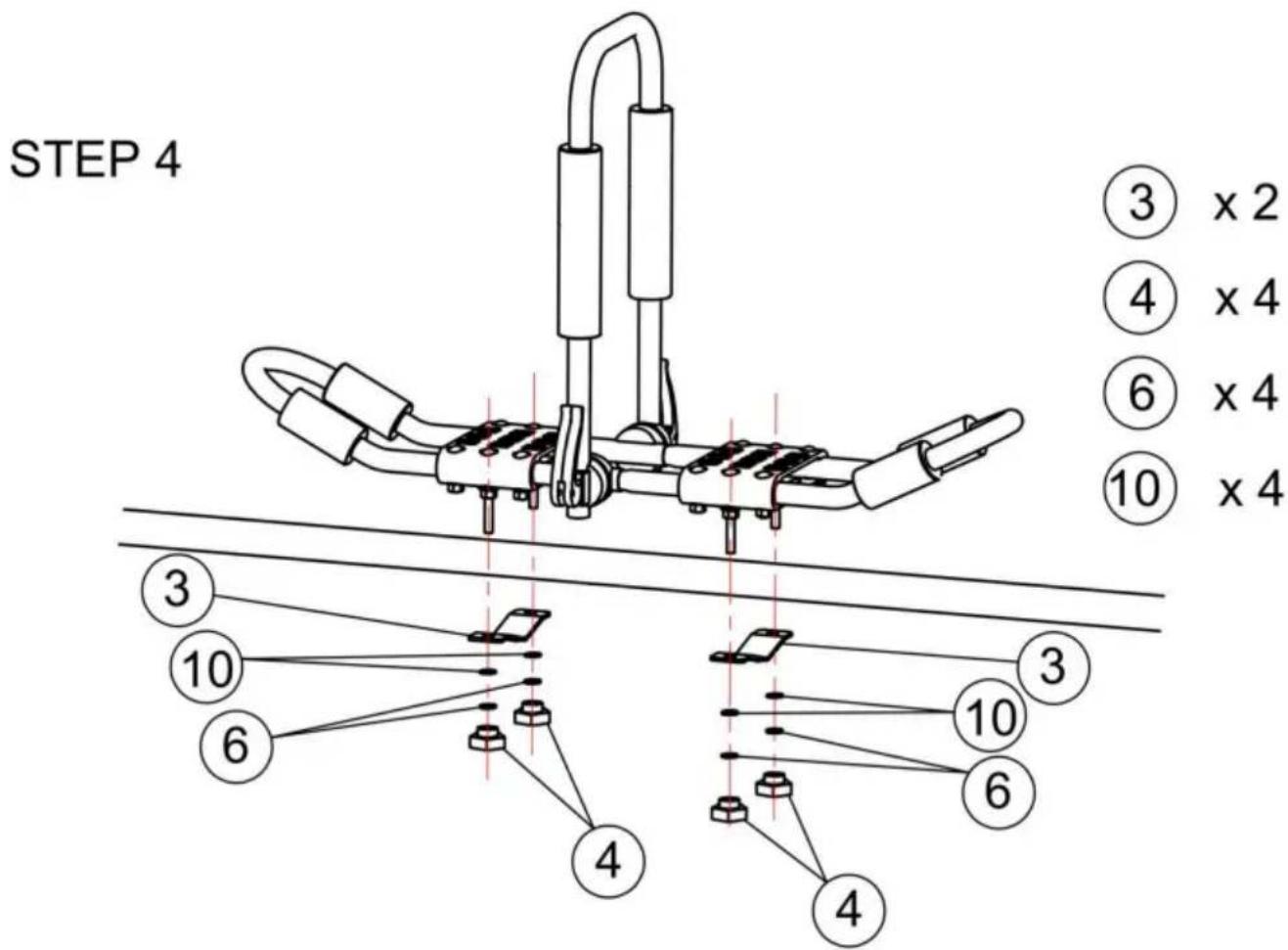

STEP 4 ③ x 2 ④ x 4 ⑥ x 4 ⑩ x 4 ③ 10 6 4 3 10 6 3 10 6 4

SCHRITT 5

Wiederholen Sie Schritt 1 und Schritt 4 für die anderen J-Halterungen.

Stellen Sie sicher, dass alle Schrauben festgezogen sind.

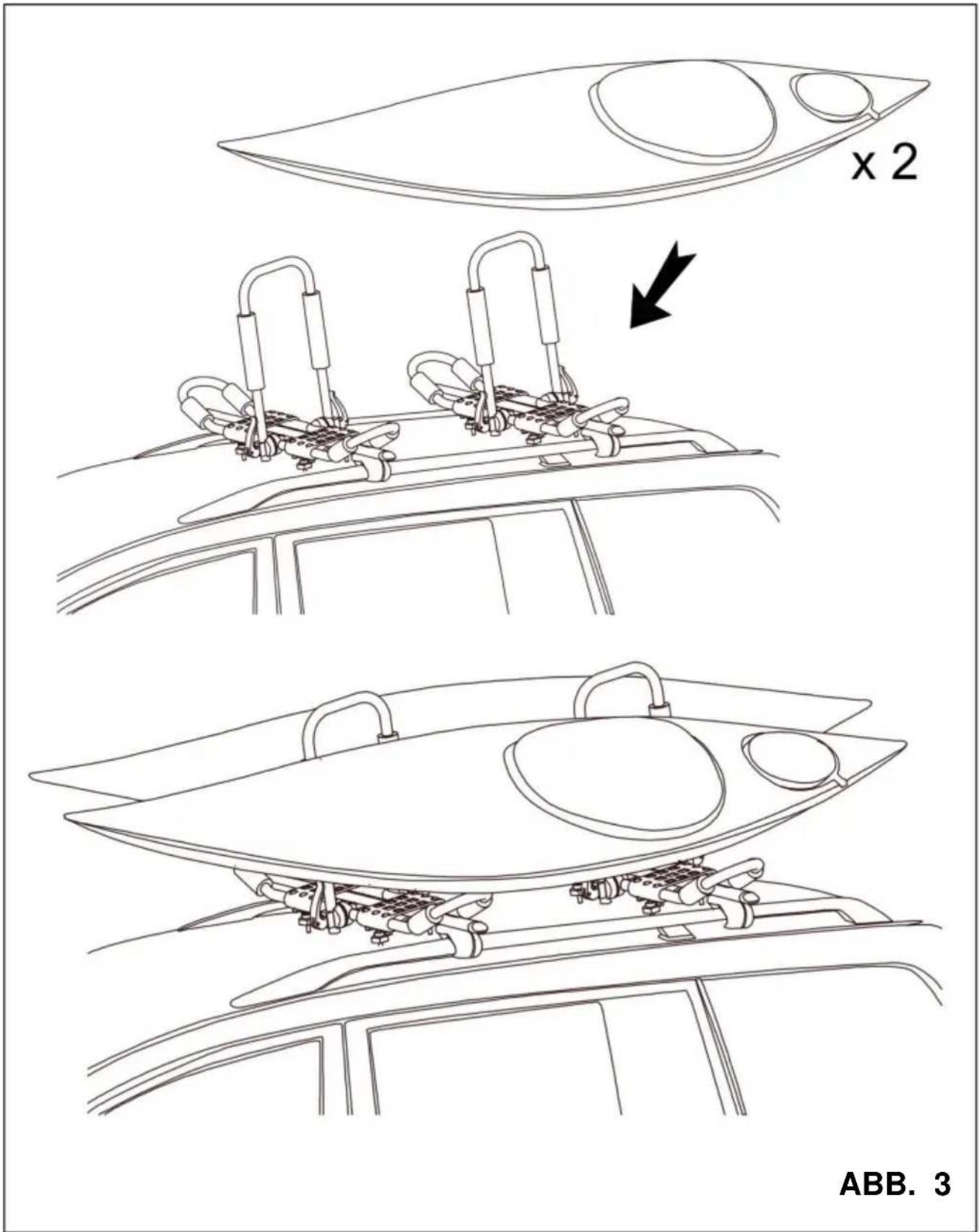

SCHRITT 6

Laden Sie das Kajak mit Hilfe einer anderen Person auf das Autodach und zentrieren Sie es

Kajak zwischen den beiden J-Cradles. Stellen Sie sicher, dass das Cockpit in Ihre Richtung zeigt. Sehen

Figur 3.

x 2 ABB. 3

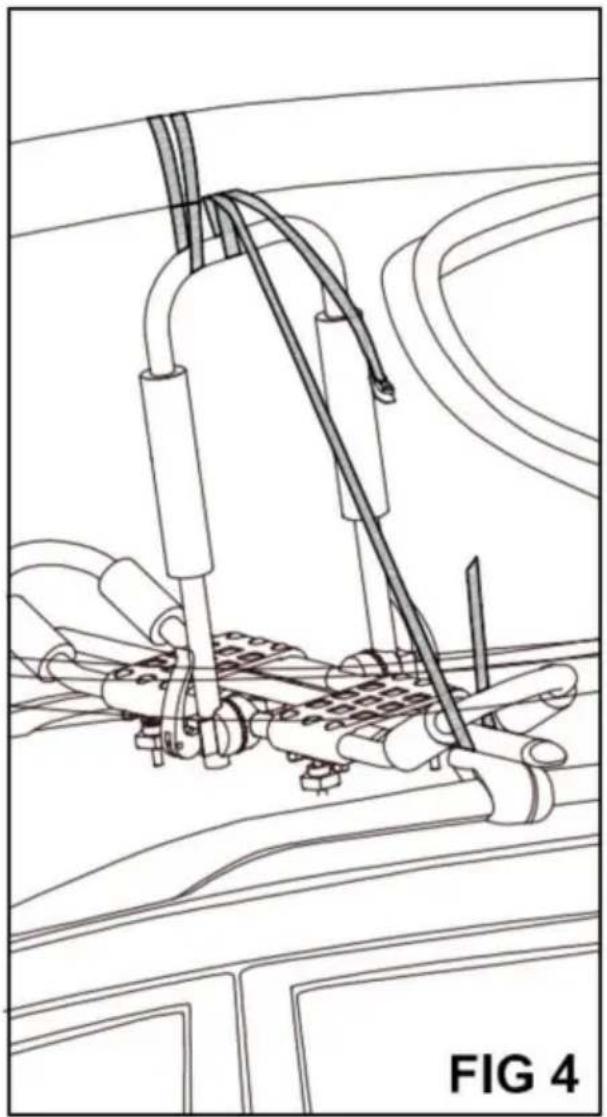

SCHRITT 7

Führen Sie das freie Ende des Riemens (9#) um die Oberseite der längeren Arme der J-Halterung. Ziehen Sie sowohl das Schnallenende als auch das freie Ende des Riemens (9#) und führen Sie sie über das Kajak. Ziehen Sie das freie Ende des Riemens (9#) bis zum Schnallenende des Kajaks nach unten.

Fädeln Sie das freie Ende des seitlichen Riemens (9#) nach unten und unter die Querstange. Siehe Abbildung 4.

Drücken Sie auf die Schnalle und führen Sie das freie Ende durch die Schnalle. Ziehen Sie das freie Ende nach unten, um den überschüssigen Gurt aufzunehmen und zu vermeiden, dass der überschüssige Gurt im Wind flattert.

Wiederholen Sie Schritt 6 und Schritt 7 für die anderen Kajaks.
