Produkttyp	Wassertank für Dachträger
Marke	Vevor
Modell	YK-SX-26L
Nennvolumen	26 Liter
Maximaler Betriebsdruck	3 bar
Druckentlastungswert	2,7 - 3 bar
Einbauabstand der Querstangen	1420 mm
Breite der Querstangen	130 mm
Betriebstemperatur	0°C bis 60°C
Hauptmaterial	Verstärkter Kunststoff und Metallkomponenten
Packungsinhalt	Tank, Ausdehnungsschlauch, Wasserspritze, Sprinkler, Ventile, Dichtungen, Befestigungen
Verwendungszweck	Wasseraufbewahrung für Camping, Reisen, Waschen, Außendusche
Montageart	Auf Dachträger mit ovalen oder quadratischen Stangen
Für die Installation erforderliche Werkzeuge	Schlüssel, Teflonband, Druckpumpe (nicht im Lieferumfang)
Wartung	Vor Frost entleeren, Befestigungen regelmäßig prüfen, keine automatische Waschanlage verwenden
Sicherheit	Wasser nicht trinken, 3 bar nicht überschreiten, maximal zu 80% füllen
Ersatzteile und Support	Erhältlich über www.vevor.com/support
Garantie	Elektronische Garantieurkunde enthalten
Importland	Importiert in die USA von Sanven Technology Ltd.

Häufig gestellte Fragen - YK-SX-26L Vevor

Wie hoch ist das empfohlene maximale Wasservolumen für den Tank YK-SX-26L?

Es wird empfohlen, den Tank nicht zu mehr als 80% seiner maximalen Kapazität zu füllen, also etwa 20,8 Liter, um übermäßigen Druck zu vermeiden.

Wie installiere ich den Wassertank auf einem Dachträger?

Platzieren Sie den Tank auf den Dachstangen, führen Sie die T-Bolzen in die Nuten ein, befestigen Sie die Montageplatten und ziehen Sie die Muttern fest. Verwenden Sie M8x65 Bolzen für ovale Stangen und M8x45 für quadratische Stangen.

Kann ich den Tank bei Frost verwenden?

Nein, lassen Sie bei Frost kein Wasser im Tank. Entleeren Sie den Tank vollständig vor Frost, um Schäden am Gerät zu vermeiden.

Wie drücke ich den Tank?

Sie müssen eine externe Druckpumpe (nicht im Lieferumfang) verwenden, um den Tank unter Druck zu setzen. Der maximale Betriebsdruck beträgt 3 bar.

Ist das Wasser aus dem Tank trinkbar?

Nein, das Wasser aus dem Tank ist nicht zum Verzehr geeignet. Trinken Sie nicht das in diesem Tank gelagerte Wasser.

Wie warte ich den Wassertank?

Überprüfen Sie regelmäßig die Befestigungen, ziehen Sie sie bei Bedarf nach. Entleeren Sie nach jeder Verwendung das restliche Wasser. Reinigen Sie Dichtungen und Anschlüsse. Vermeiden Sie automatische Waschanlagen.

Welches Zubehör ist im Modell YK-SX-26L enthalten?

Das Kit enthält einen Tank, einen Ausdehnungsschlauch, eine Wasserspritze, einen Sprinkler, zwei Winkelventile, Schnellkupplungen, Dichtungen, ein Druckventil, ein atmosphärisches Ventil und die Montagebefestigungen.

Kann ich den Tank an jedem Fahrzeug verwenden?

Der Tank ist für die Montage auf einem Dachträger mit Querstangen ausgelegt. Überprüfen Sie, ob der Abstand zwischen den Stangen 1420 mm (Mitte zu Mitte) und die Stangenbreite 130 mm beträgt.

Wie erhalte ich Ersatzteile?

Kontaktieren Sie den Vevor-Techniksupport über www.vevor.com/support für Ersatzteile oder die elektronische Garantie.

Was tun, wenn der Druck 3 bar übersteigt?

Das integrierte Druckventil löst automatisch bei etwa 2,7-3 bar aus, um den Überdruck abzulassen. Wenn das Problem weiterhin besteht, stoppen Sie die Verwendung und kontaktieren Sie den Support.

BEDIENUNGSANLEITUNG YK-SX-26L Vevor

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

VEVOR®

TOUGH TOOLS, HALF PRICE

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

DACHTRÄGER-WASSERTANK

MODELL: YK-SX-20L/YK-SX-15L/YK-SX-26L/YK-SX-30L

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei der Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

DACHTRÄGER-WASSERTANK

Modell: YK-SX-20L/YK-SX-15L/YK-SX-26L/YK-SX-30L

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren Sie uns gerne:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

SICHERHEITSHINWEISE

1. Bitte lesen Sie dieses Handbuch sorgfältig durch, bevor Sie den Dachträger verwenden.
2. Die Installation sollte von einem Erwachsenen durchgeführt werden, und Kinder sollten sie nicht ohne Aufsicht verwenden.
3. Bitte stellen Sie sicher, dass der Dachgepäckträger-Wassertank fest installiert ist, sonst könnte er herunterfallen und Personen verletzen.
4. Überprüfen Sie die Halterung regelmäßig und ziehen Sie sie fest. Auch beim Fahren auf unebenem Straßen, halten Sie immer an, um die Halterung zu überprüfen und festzuziehen. Andernfalls kann dies dazu führen, dass der Tank während der Fahrt aus Ihrem Fahrzeug fällt oder einen Unfall verursacht. Dies kann Schäden, Verletzungen oder den Tod des Wassertanks, Ihres Fahrzeugs oder anderer Fahrzeuge verursachen. Wir sind nicht verantwortlich für Schäden oder Verletzungen, die durch das Ablösen des Wassertanks vom Fahrzeug entstehen.
5. Lassen Sie kein Wasser im Dachgepäckträger-Wassertank bei Minustemperaturen, das kann Ihre Ausrüstung beschädigen. Füllen Sie kein RV-Frostschutzmittel in die Ausrüstung! Stellen Sie sicher, dass der Wassertank bei Vereisung entleert wird.
6. Fahrzeuge mit einem Wassertank auf dem Dachgepäckträger dürfen nicht in der automatischen Waschanlage gewaschen werden. Vor dem Betreten der automatischen Autowaschanlage müssen Sie den Dachgepäckträger-Wassertank aus dem Fahrzeug entfernen, um Schäden an Ihrem Fahrzeug und dem Dachgepäckträger-Wassertank zu vermeiden.
7. Trinken Sie kein Wasser aus dem Wassertank.
8. Betriebstemperatur des Wassertanks: 0°C-60°C, Betriebsdruck des Wassertanks: weniger als 3 Bar.
9. Sicherheitshinweise sind am Dachgepäckträger-Wassertank angebracht, daher ist es wichtig, dass Sie diese Sicherheitsprotokolle beim Betrieb des Dachgepäckträger-Wassertanks befolgen.

PARAMETERLISTE

Modell	YK-SX-20L YK-SX-15L YK-SX-26L YK-SX-30L
	17 Liter	15 Liter	26 Liter Volumen	30 Liter
Druckabgabewert 2,7-3bar		2,7-3bar	2,7-3bar	2,7-3bar
Installieren Sie die horizontale Stange Entfernung (AA)	y1080mm y810mm y1420mm y1630mm
Querträgerbreite (BB) y130mm	y130mm y130mm y130mm

Teileliste

1: Wassertank × 1 Stück	2: Expansionsschlauch × 1 Stück	3: WasserpistoleDüse × 1 Stück
4: Sprinkler × 1 Stück	5: Eckventil × 2 Stück	6: Männlich QuickDemontageverbindung × 1 Stück
7: weiblich SchnellDemontageverbindung × 1 Stück	8: Wasserhahnverlängerung × 1 Stück	9: ∅20×2mm SilikonDichtung × 1 Stück
10: ∅20×2,5mm SilikonDichtung × 1 Stück	11: ∅20×3,5mm SilikonDichtung × 1 Stück	12: KunststoffdichtungAbdeckung × 1 Stück
13: Galvanisierte Kunststoff-Dichtungshülse × 1 Stück	14: RohkleberKlebeband × 1 Stück	15: Horizontale StangeInstallationsblatt × 2 Stück
16: GepäckrahmenInstallationsblatt × 2	17: M8 × 65 Typ T-Schraube × 4 Stück	18: M8 × 45 Typ T-Schraube × 4 Stück
19: M8 Kiefernmutter × 8 Stück	20: Metalldichtung × 8 Stück	21: Sprühkopfclip × 1
22: Atmosphärenventil × 1 Stück 23: Druckventil × 1 Stück

ANWEISUNGEN

Sicherheits- und Pflegehinweise

Überprüfen Sie, ob Sie alle auf den folgenden Seiten aufgeführten Komponenten und Werkzeuge haben.

Nehmen Sie alle Armaturen aus den Plastiktüten und trennen Sie sie nach Gruppen.

Halten Sie Kinder und Tiere vom Arbeitsbereich fern, Kleinteile könnten ersticken.

verschluckt.

Stellen Sie vor dem Start sicher, dass Sie genügend Platz zum Auslegen der Teile haben.

Einige Teile der Montage lassen sich mit zwei Personen einfacher durchführen.

Sie müssen Ihre eigenen Druckwerkzeuge kaufen, um den Wassertank unter Druck zu setzen.

Das atmosphärische Ventil sollte vom Wassertank entfernt werden; füllen Sie Wasser aus

die Montagebohrung des Atmosphärenventils und montieren Sie das Atmosphärenventil

nach der Wassereinspritzung.

Es wird empfohlen, dass der Wassertank nicht mehr als 80 % der

maximale Kapazität.

DIE STANDARDINSTALLATIONSMETHODE

Schritt 1: Eckventil installieren •

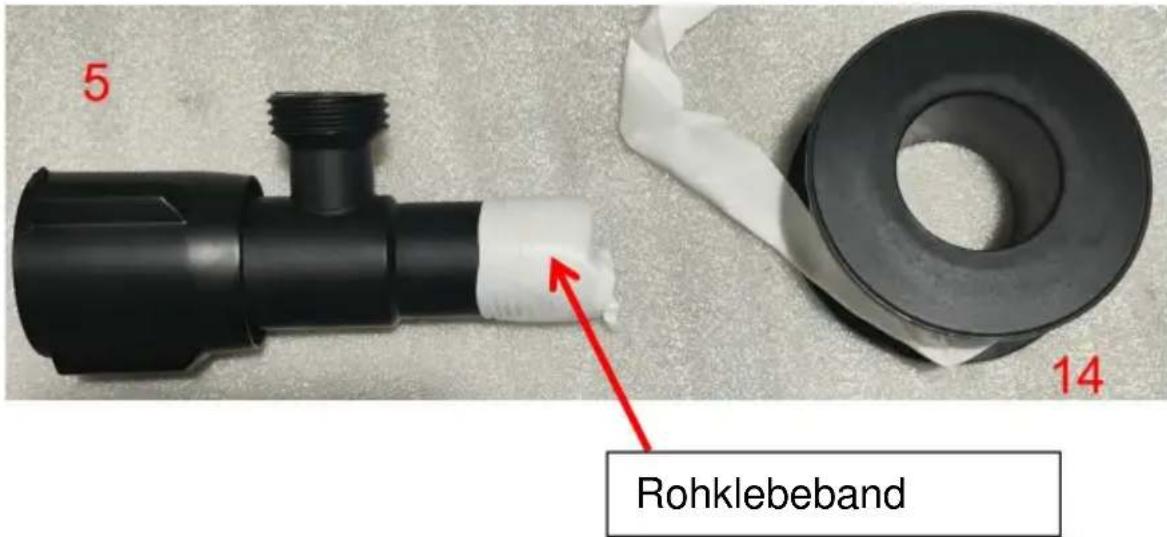

Wickeln Sie 2–3 Runden Rohrklebeband um das Gewinde des Eckventils.

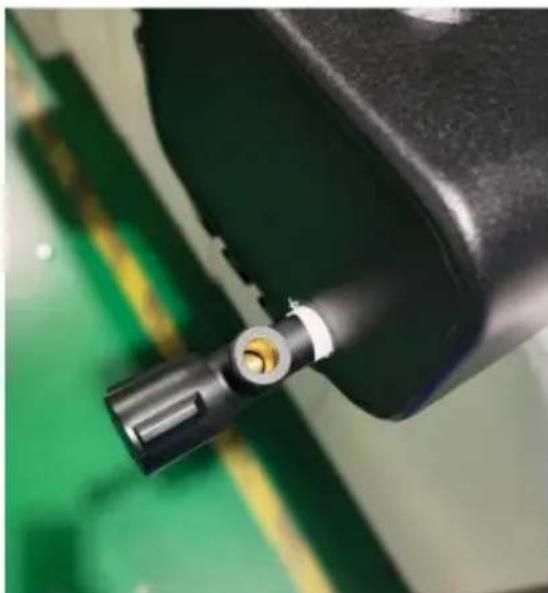

Installieren Sie die beiden Eckventile auf jeder Seite des Wassertanks.

Schritt 2: Installieren Sie das Atmosphärenventil 22 und das Druckventil 23.

- Installieren Sie das Atmosphärenventil an der Gewindebohrung oben am Wassertank.

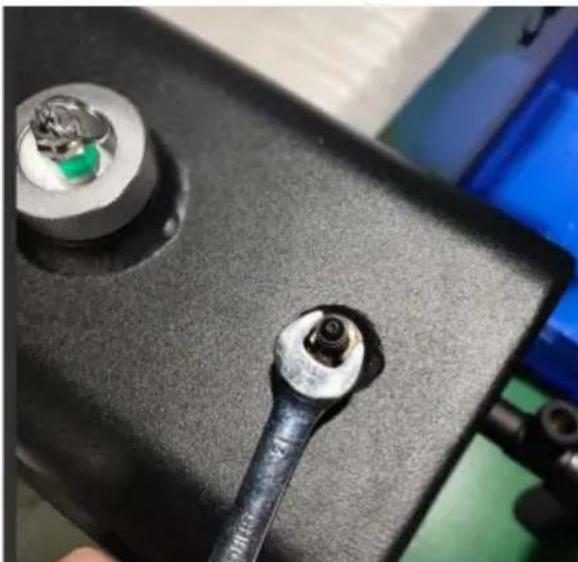

- Schrauben Sie das Druckventil 23 mit einem Schraubenschlüssel für die Öffnung 13 in den Behälterdeckel.

Schritt 3: Wasserpistolendüse 3 und Sprinkler 4 installieren; • Den Expansionsschlauch 2 in das Eckventil 5 schrauben.

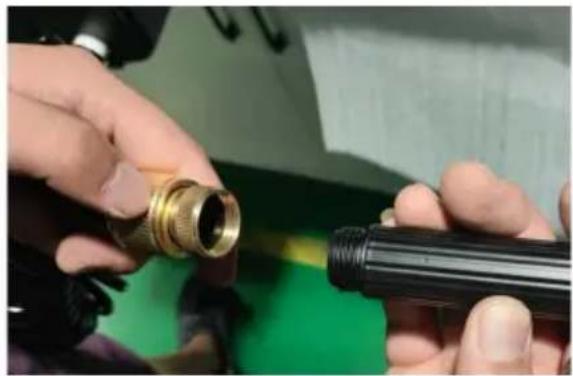

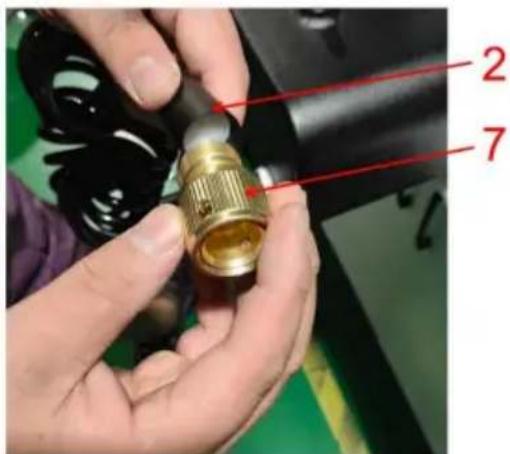

- Installieren Sie zuerst die weibliche Schnelldemontageverbindung 7 in das Schraubenloch des Dehnungsschlauchs 2.

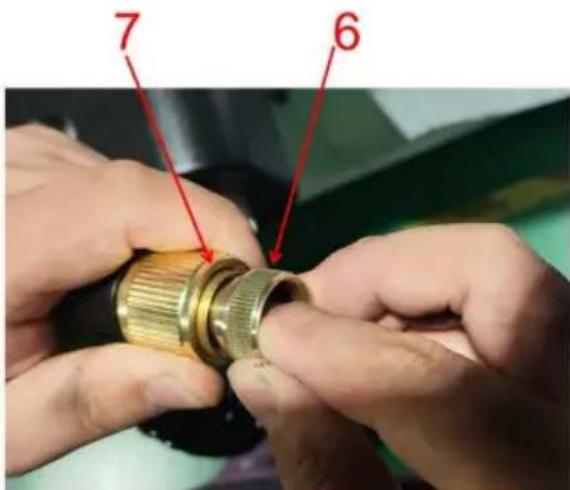

- Der äußere Kreis des nächsten weiblichen Schnelldemontagegelenks 7 wird zurückgedrückt und dann das männliche Schnelldemontagegelenk 6 in die Lochposition des weiblichen Schnelldemontagegelenks 7 eingesetzt.

- Schrauben Sie die Wasserpistolendüse 3 in das Schraubloch des Schnellverschlusses 6.

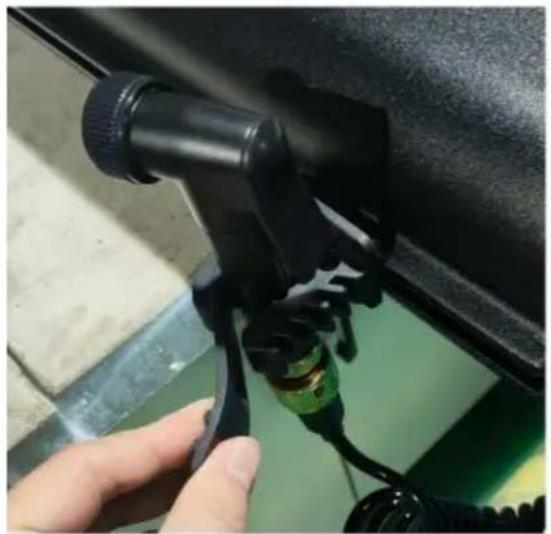

- Setzen Sie den Sprühkopf-Clip 21 in die seitliche Aussparung des Wasserbehälters ein und ziehen Sie das Gewinde des Sprühkopf-Clips 21 mit dem Innensechskantschlüssel S4 fest.

- Montieren Sie die Wasserpistolendüse 3 am Sprühkopfclip 21 und ziehen Sie den Befestigungsgurt des Clips fest, um die Wasserpistolendüse 3 zu stabilisieren.

- Der äußere Kreis der nächsten weiblichen Schnellverschlussverbindung 7 wird nach hinten gedrückt. Nach dem Herausziehen der Wasserpistolendüse 3 wird die Dusche 4 in die weibliche Schnellverschlussverbindung 7 eingeführt.

Schritt 4: Wasserhahnverlängerung 8 montieren • Die

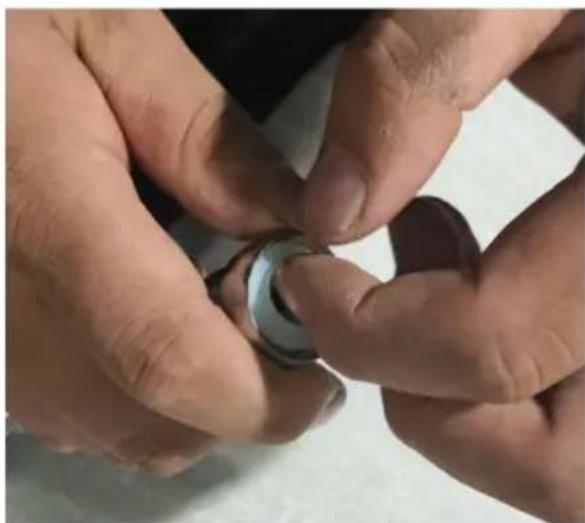

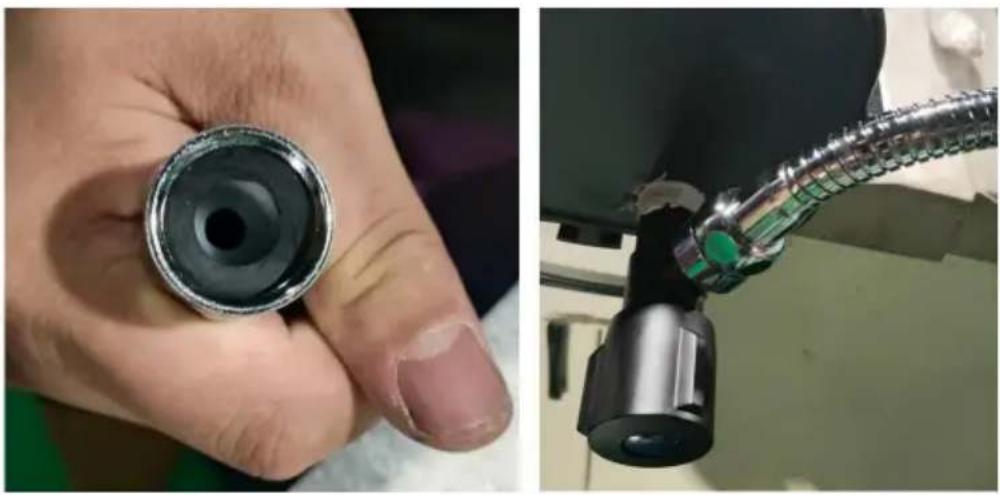

weiße Silikondichtung in die Wasserhahnverlängerung 8 einsetzen und die galvanisierte Kunststoffdichthülse 13 in die Wasserhahnverlängerung 8 schrauben.

- Legen Sie die schwarze Silikondichtung in die galvanisierte Kunststoffdichtungshülse13 und schrauben Sie die Wasserhahnverlängerung in das Eckventil 5.

Schritt 5: Der Wassertank 1 wird auf der oberen Halterung des Autos montiert.

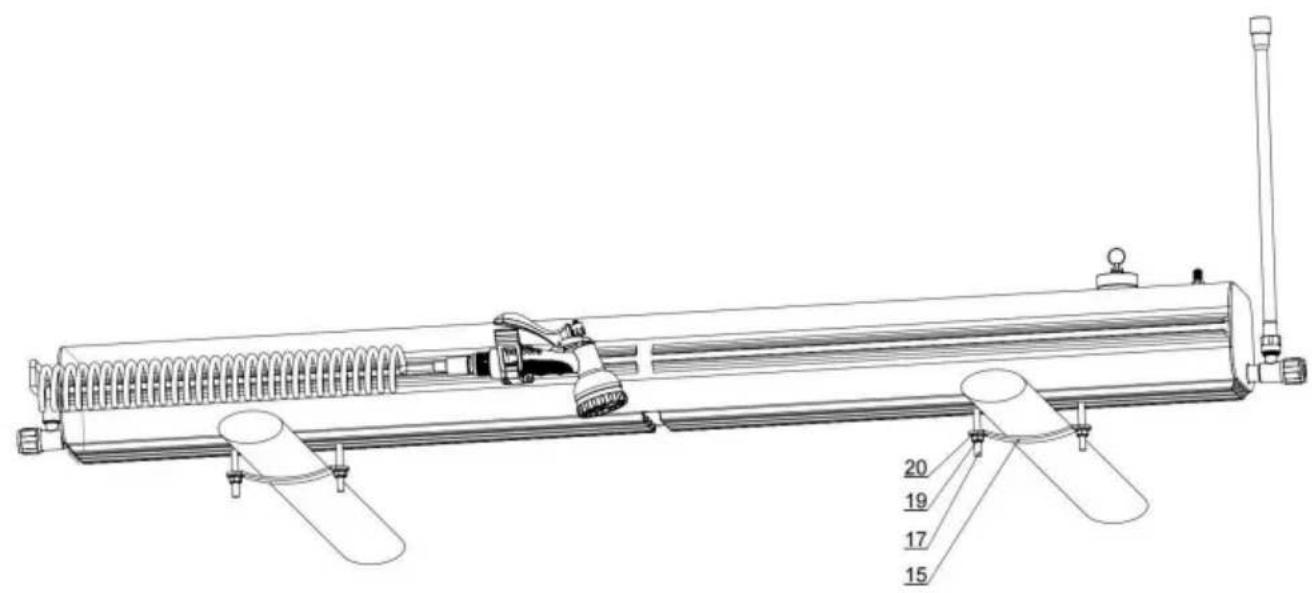

Montage der ovalen Querstrebe: Platzieren Sie den Wassertank 1 auf der Halterung des Dachwagens und stecken Sie die T-Schraube 17 vom Typ M8×65 in die T-Nut am Boden des Wassertanks.

Tank; ein Bolzen ist auf jeder Seite der ovalen horizontalen Stange verteilt; setzen Sie die

Stecken Sie das horizontale Stangenmontageblech 15 in die Schraube, dann in die Metalldichtung 20 und ziehen Sie abschließend die M8-Kiefermutter 19 fest.

Befestigen Sie das andere Ende des Wassertanks auf die gleiche Weise an der ovalen Stange des Daches.

Montagemodus für quadratische horizontale Stange: Setzen Sie den Wassertank 1 auf die Halterung des Dachwagens und stecken Sie die T-Schraube 18 vom Typ M8 × 45 in die T-Nut der Unterseite des Wassertanks. Auf jeder Seite der quadratischen horizontalen Stange ist eine Schraube verteilt. Stecken Sie das Montageblech 16 des Gepäckrahmens in die Schraube und dann in die Metalldichtung 20 und ziehen Sie schließlich die M8-Kiefermutter 19 fest.

Befestigen Sie das andere Ende des Wassertanks auf die gleiche Weise an der ovalen Stange des Daches.
